Công cụ lắp đặt Heatset cho máy in FlashForge AD5M V2

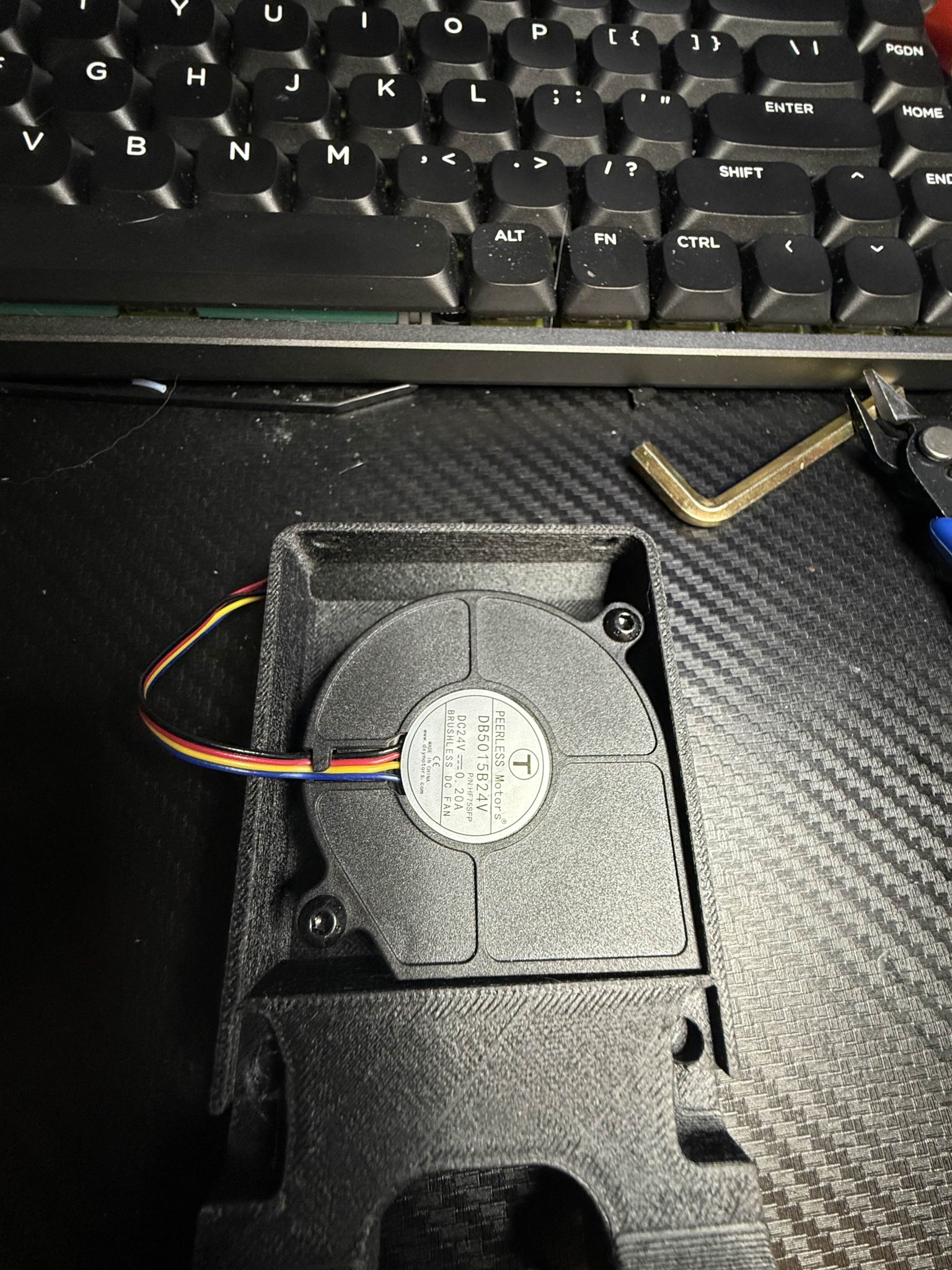

Phiên bản mới 2 của ống dẫn của tôi đã được phát hành, tôi đã điều chỉnh khoảng cách nơi lỗ nhiệt và đóng phần trước lại. Quạt nên vừa khít vào các cột nơi các lỗ nhiệt đặt. Sau đó bạn sử dụng 2 m3x16 BHCS để cố định quạt. Tất cả đều sạch sẽ và khít hơn. Tôi in của tôi với thông số voron 4 tường, 5 trên cùng, 5 dưới cùng và %40 gyroid hoặc crosshatch là sở thích của tôi.

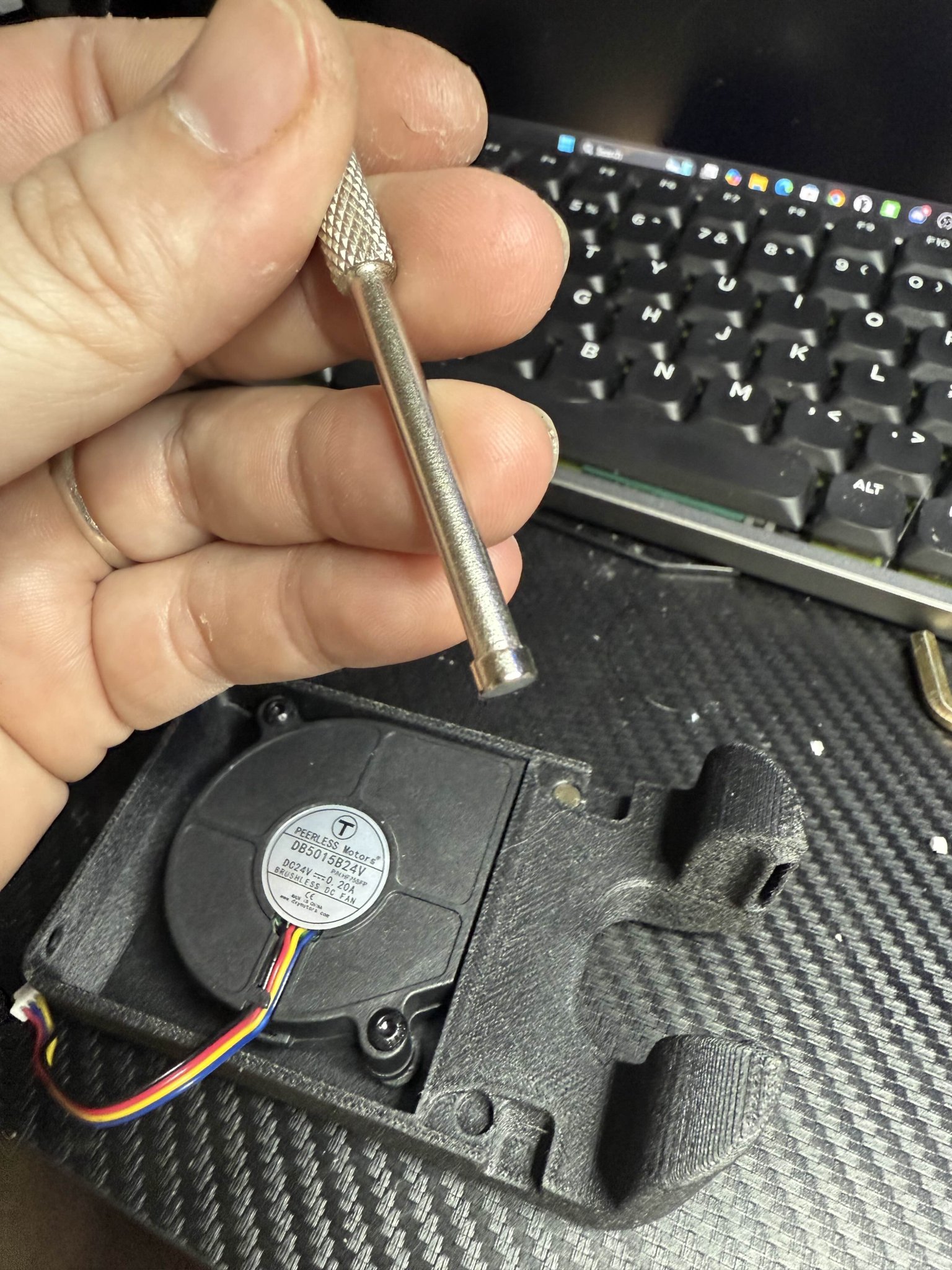

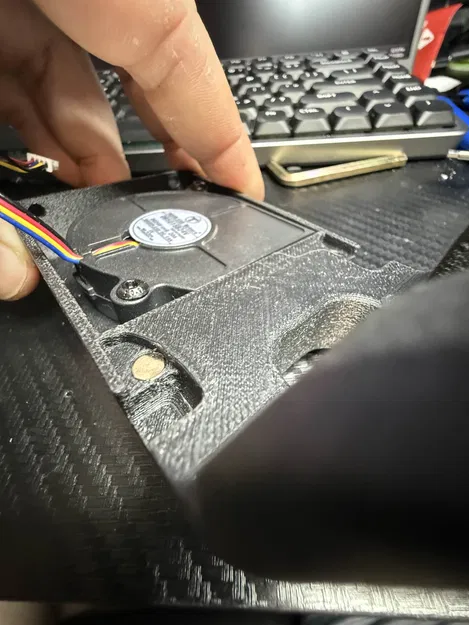

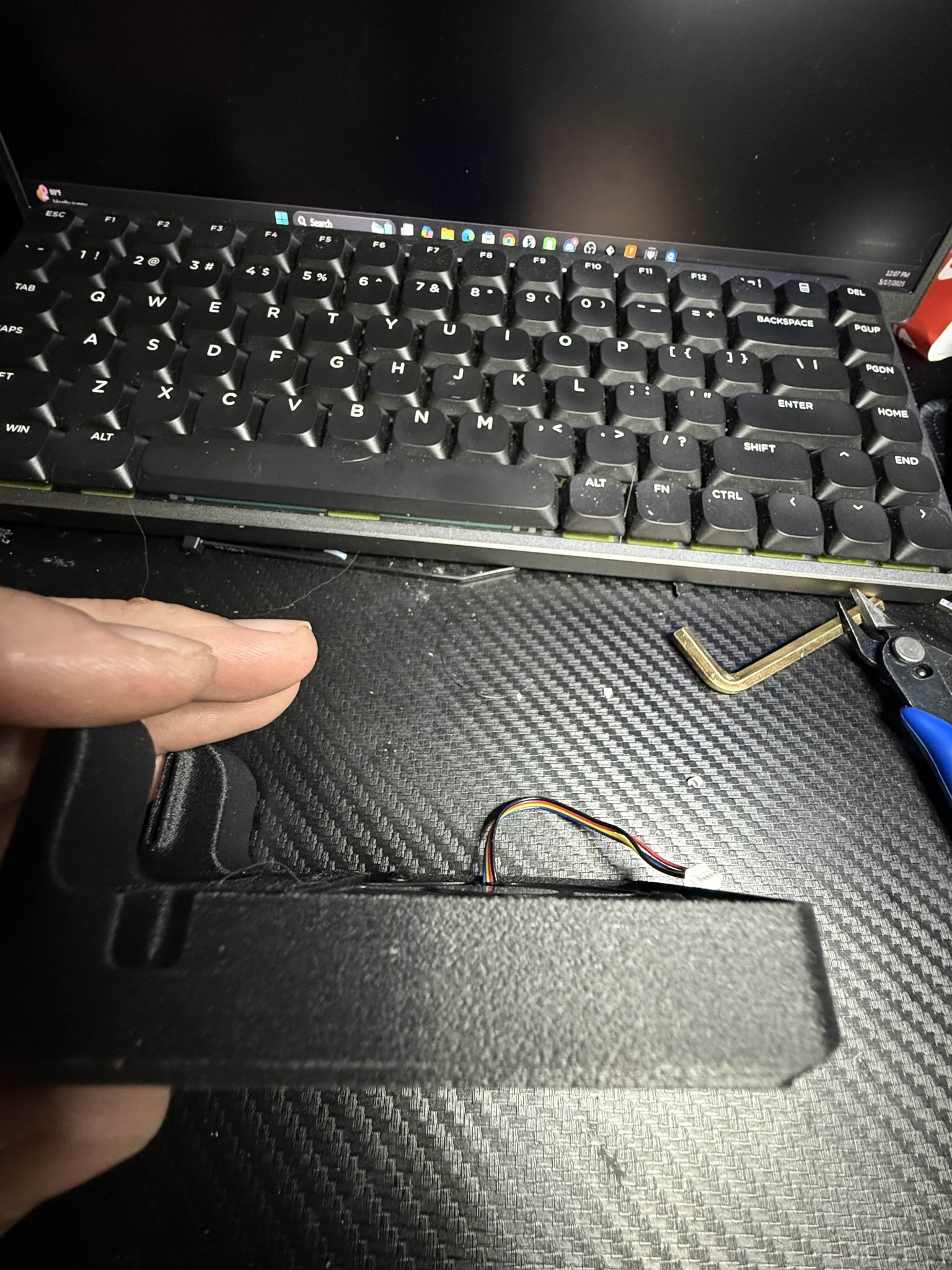

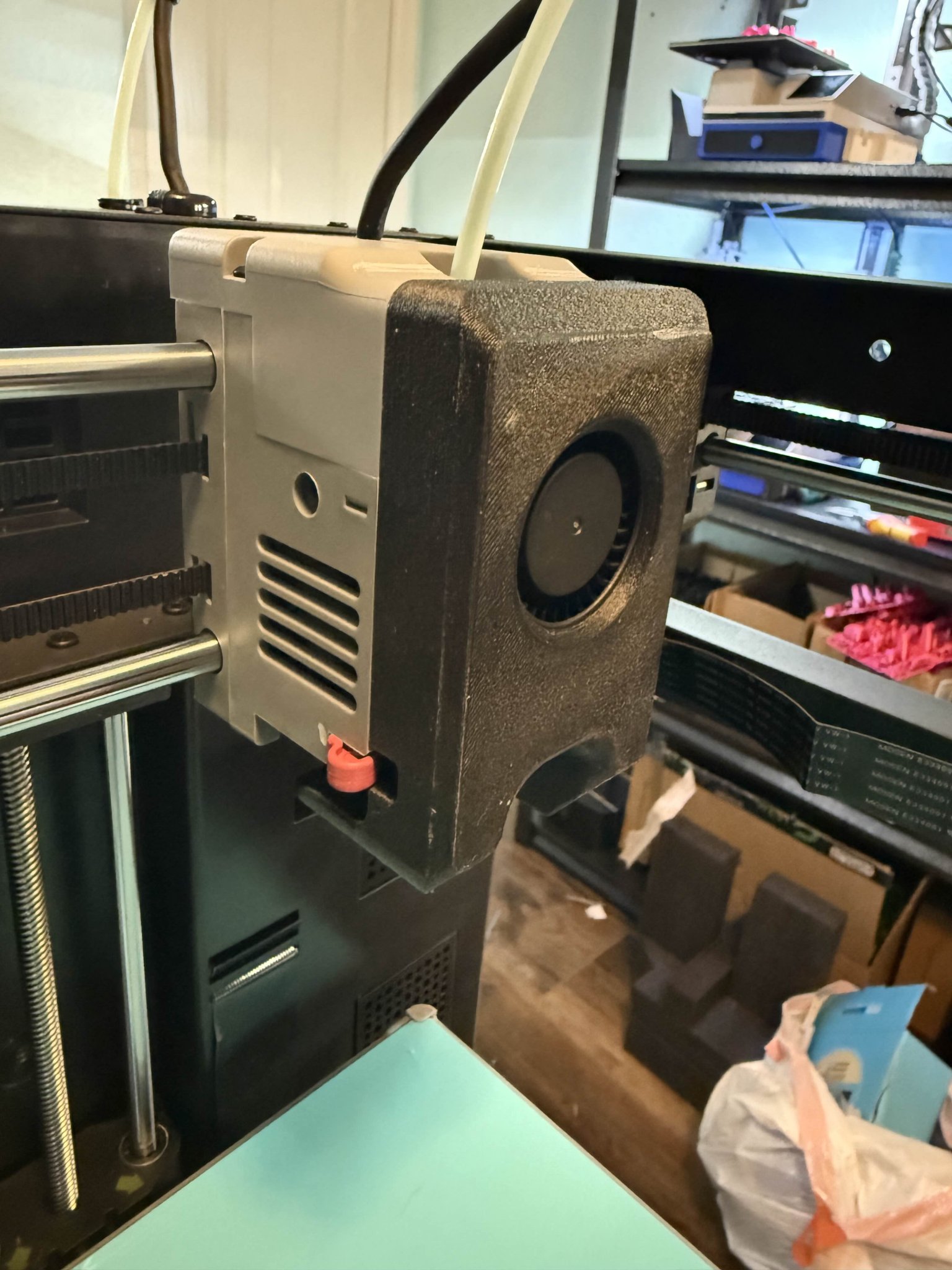

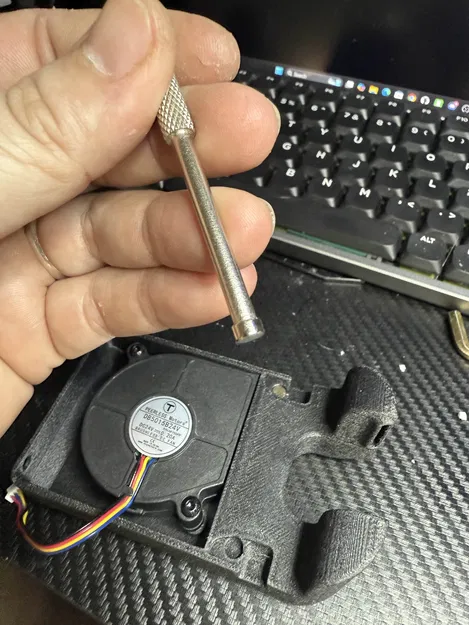

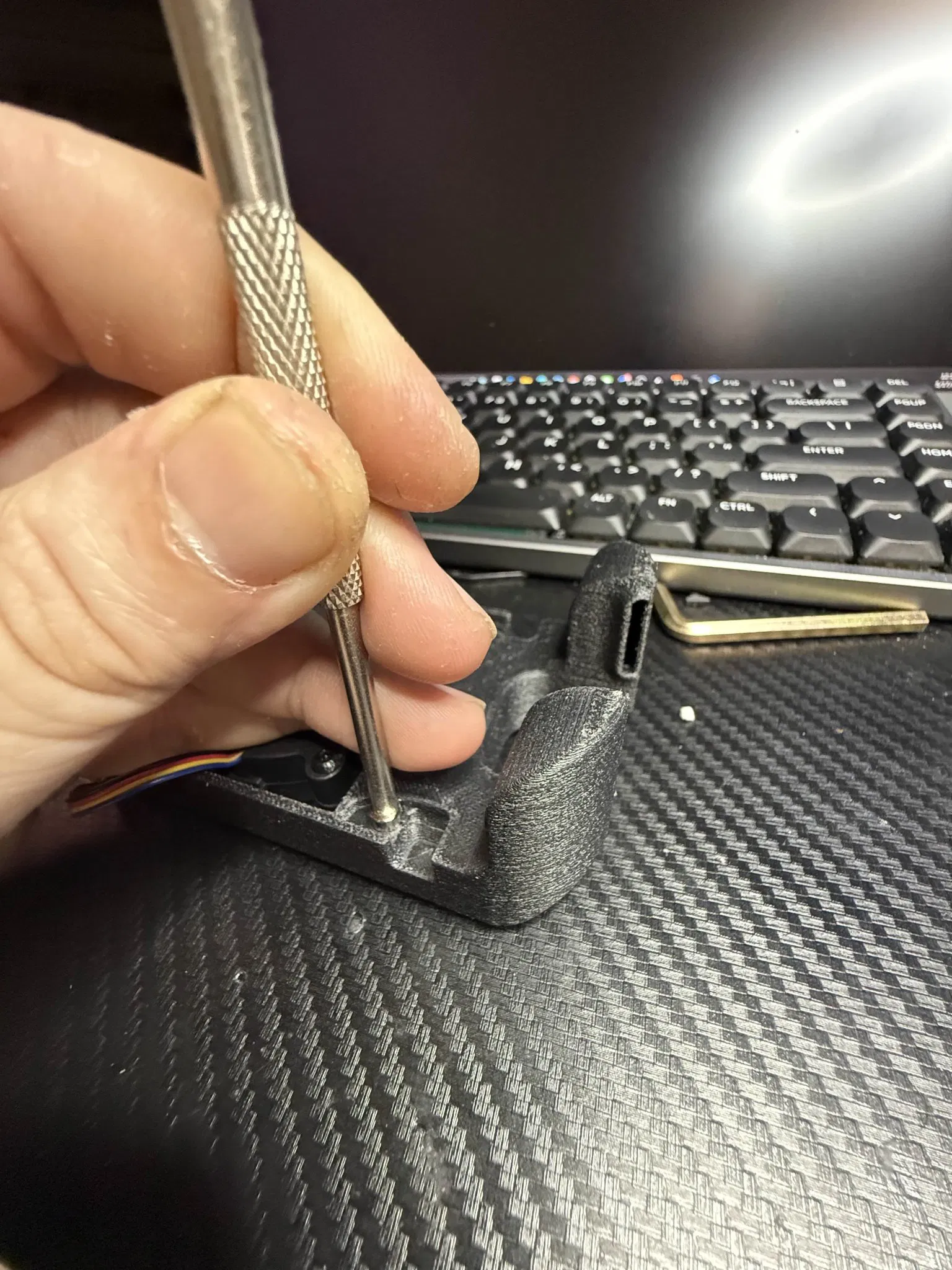

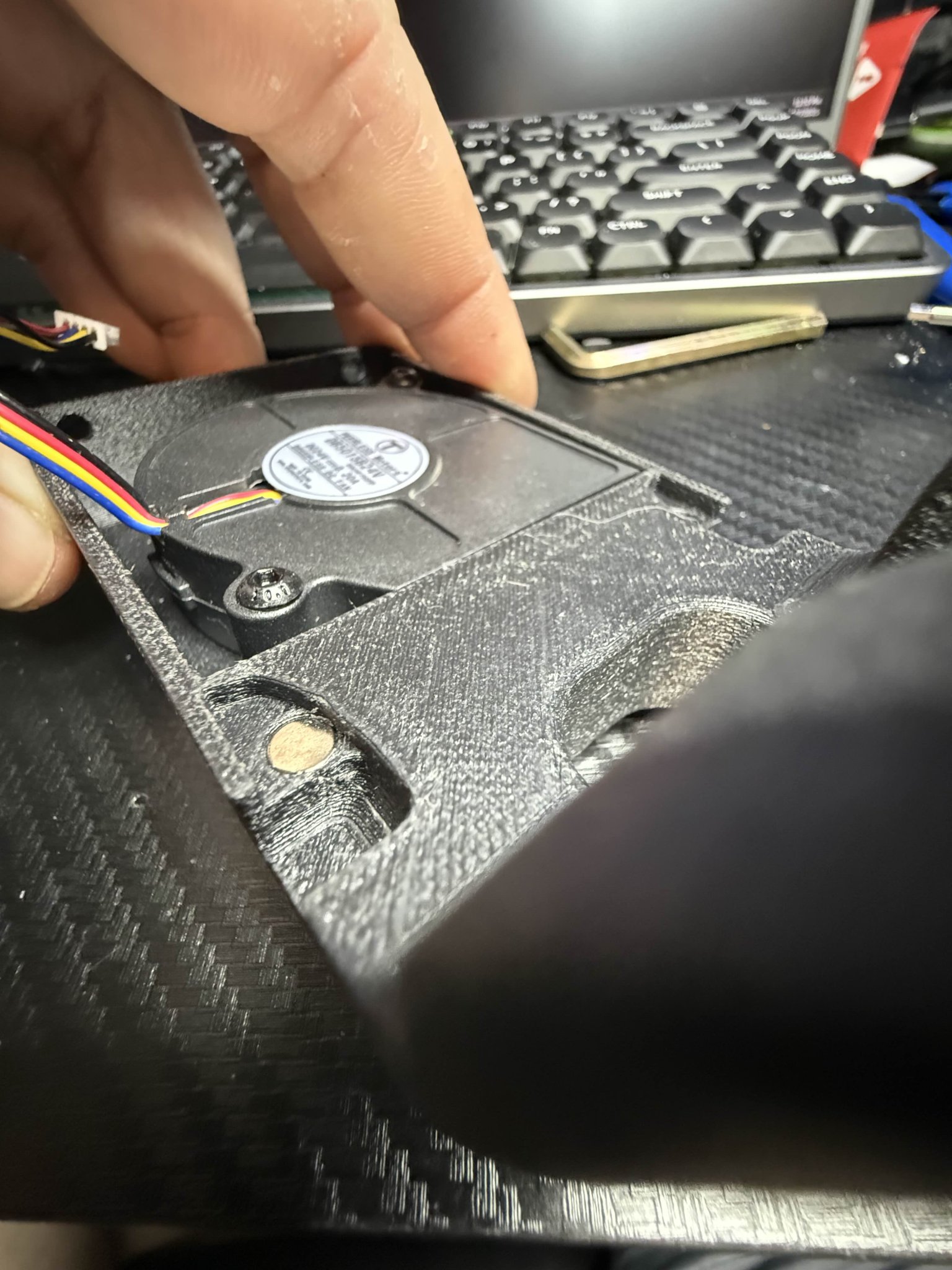

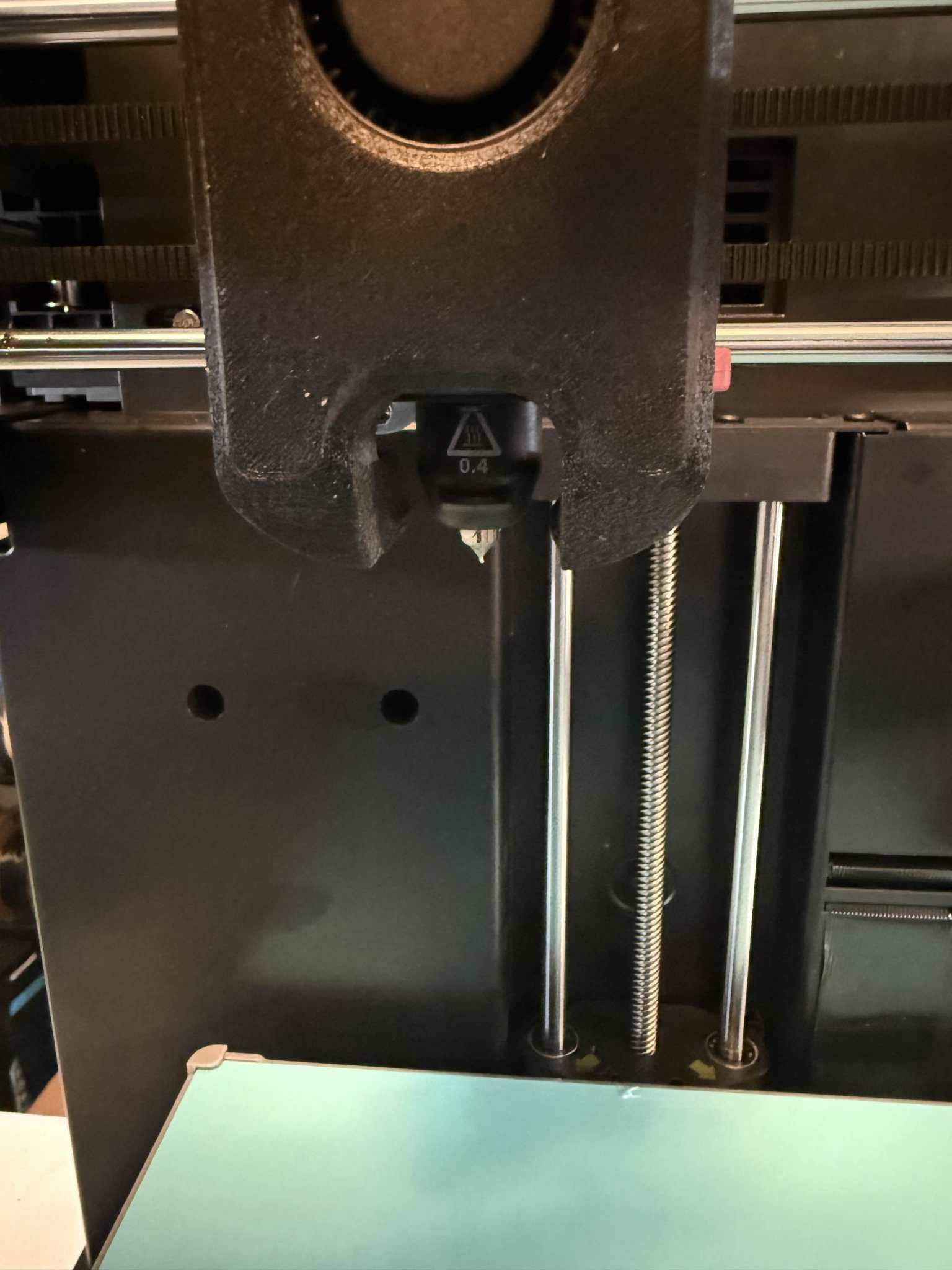

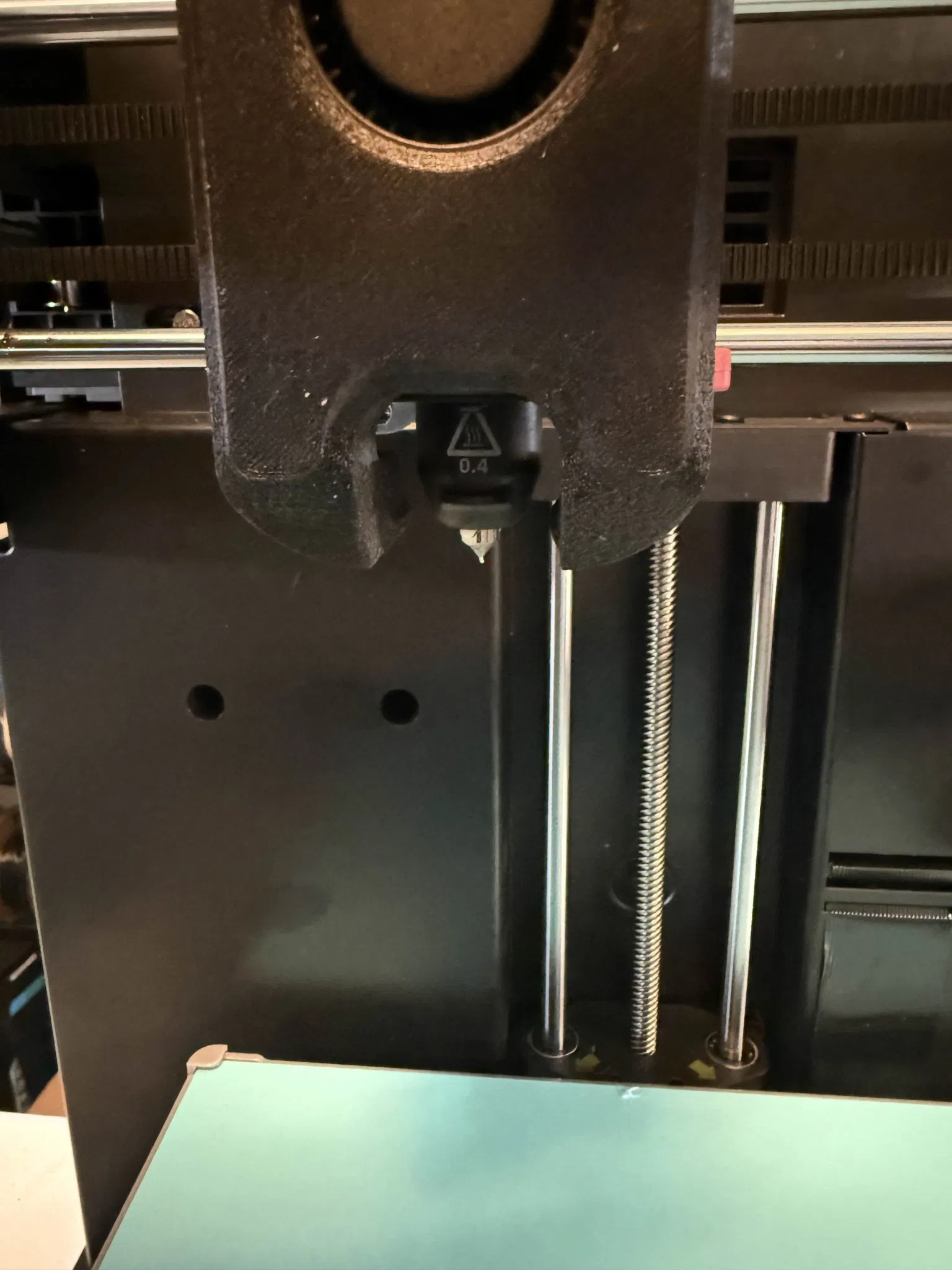

Trong các hình ảnh tôi đã đăng, vỏ đen là v2 mới. Tôi đã bao gồm một vài hình ảnh về cách tôi lắp đặt nam châm, vâng bạn có thể thấy một vết nứt nhỏ xung quanh lỗ, điều đó không sao cả, tôi vẫn chưa có cái nào rơi ra.

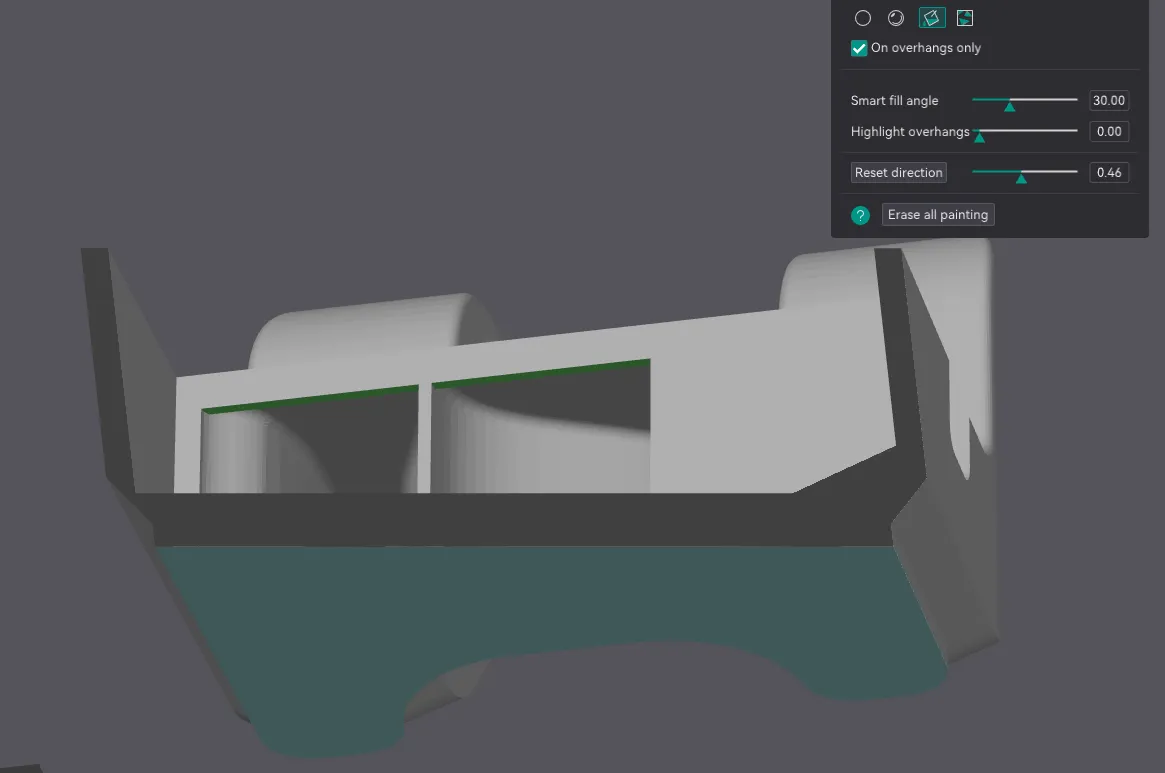

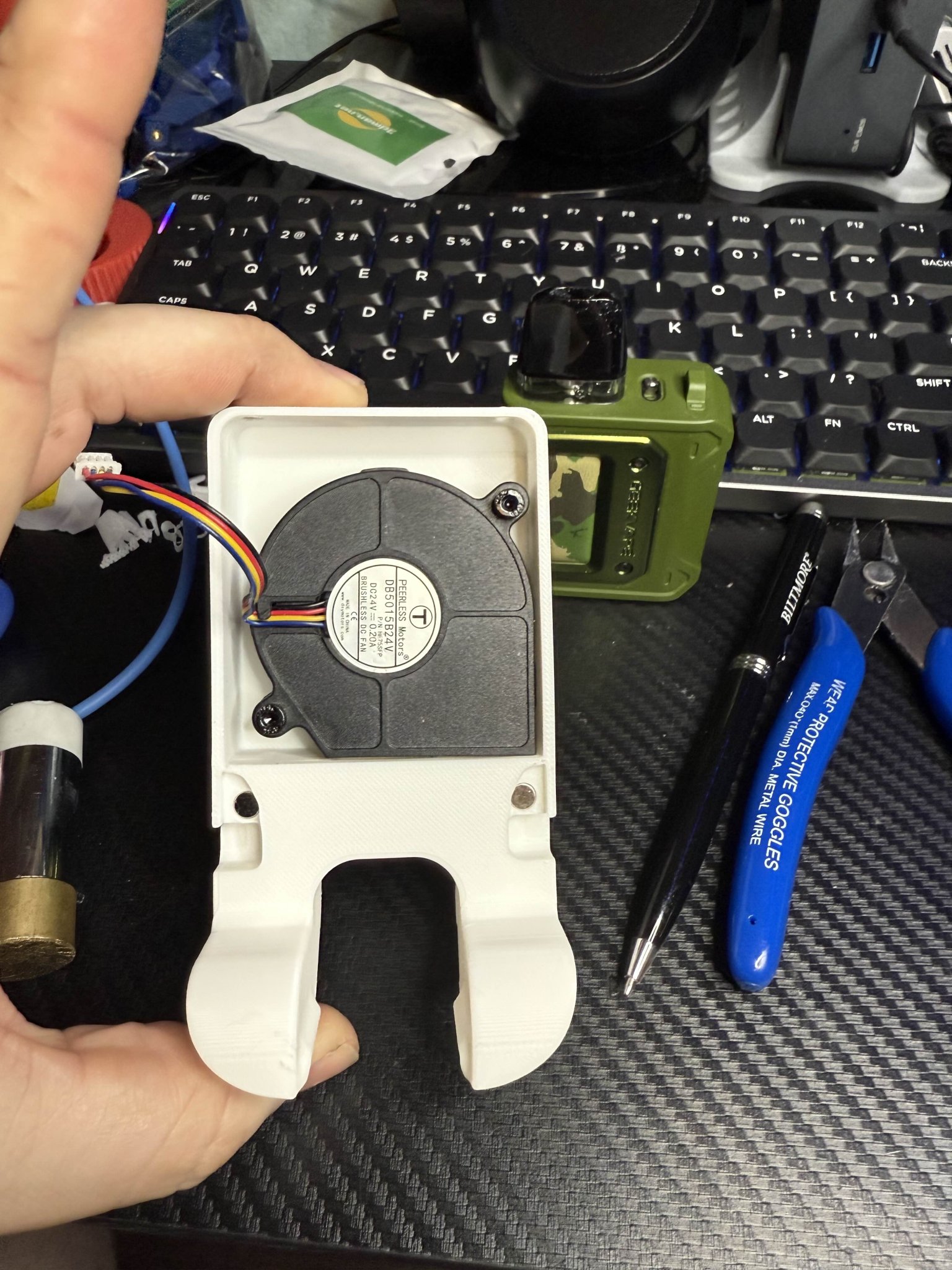

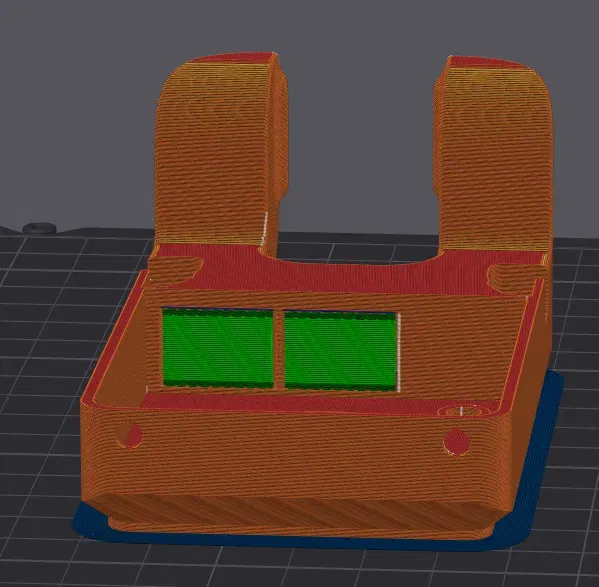

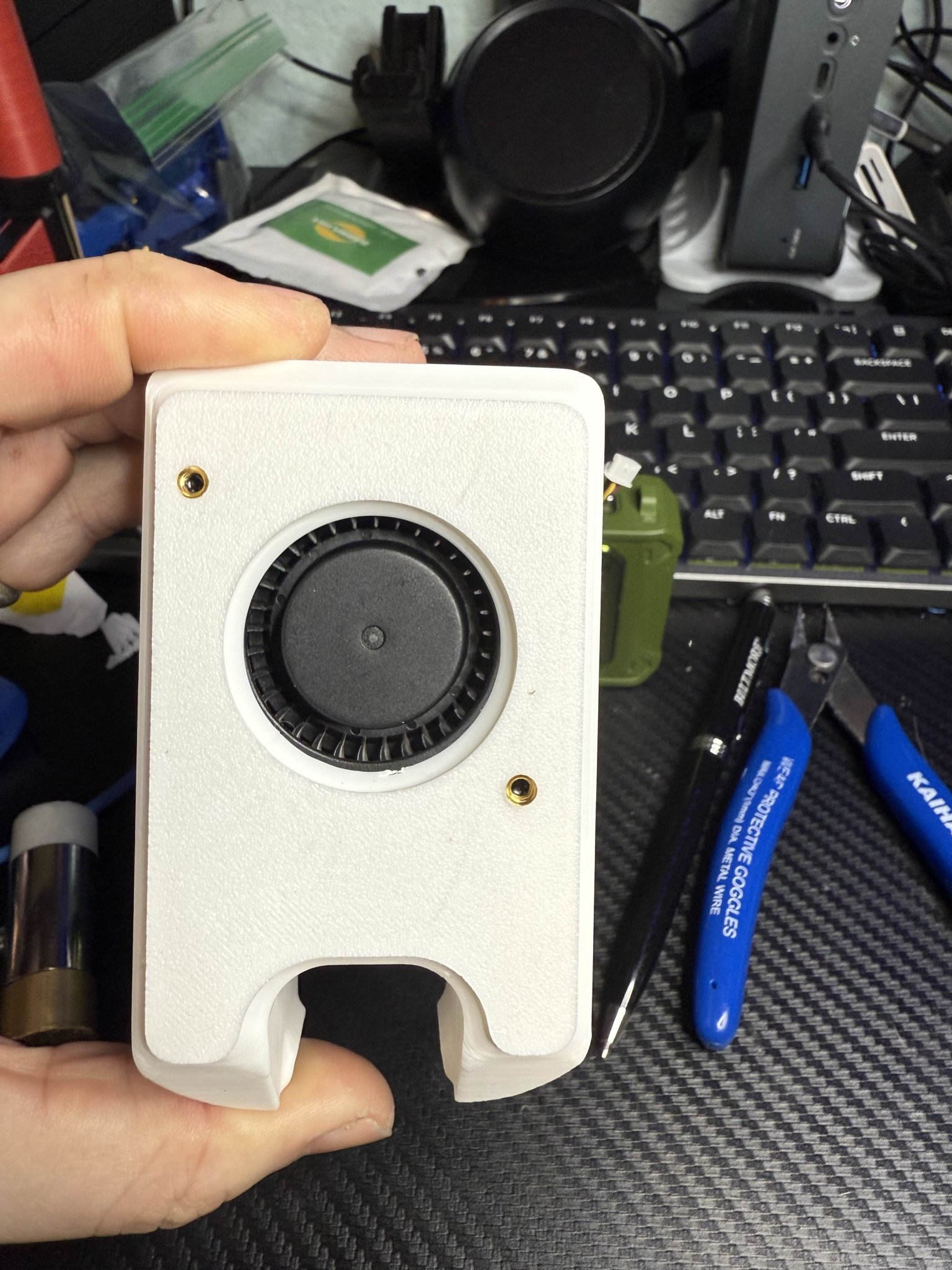

Sau khi làm gãy các chốt quạt trên mọi nắp đầu công cụ được thiết kế lại mà tôi có thể tìm thấy, tôi đã chán nản. Vì vậy, tôi đã loại bỏ hoàn toàn các chốt và thay vào đó đặt một chỗ cho các lỗ nhiệt. sử dụng một lỗ nhiệt m3x4x5 và một m3x16 shcs để gắn quạt. Không còn chốt bị gãy và quạt cũng an toàn hơn nhiều! Sử dụng các hỗ trợ chặt bình thường chỉ ở lối vào của ống dẫn. Xem các bức ảnh cập nhật để tham khảo.

nam châm tôi sử dụng - 5x3mm

https://www.amazon.com/dp/B08M3H4VP5?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_3&th=1

lỗ nhiệt - tiêu chuẩn voron m3x4x5

https://www.amazon.com/dp/B0DG59PW2R?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_2&th=1

không phải là liên kết liên kết, chỉ chia sẻ.
