Thang đo cuộn filament FilaMan nâng cấp dựa trên NFC

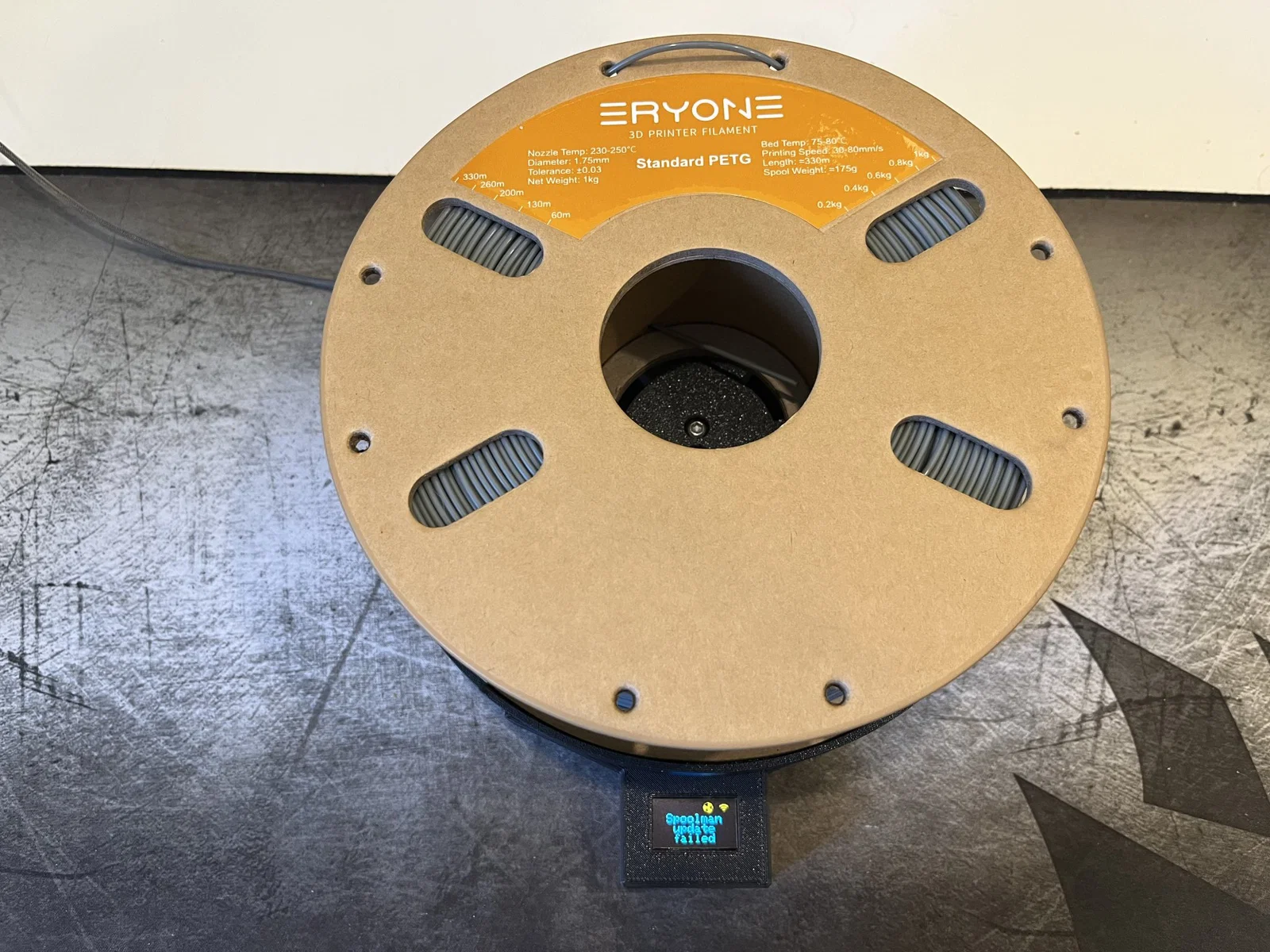

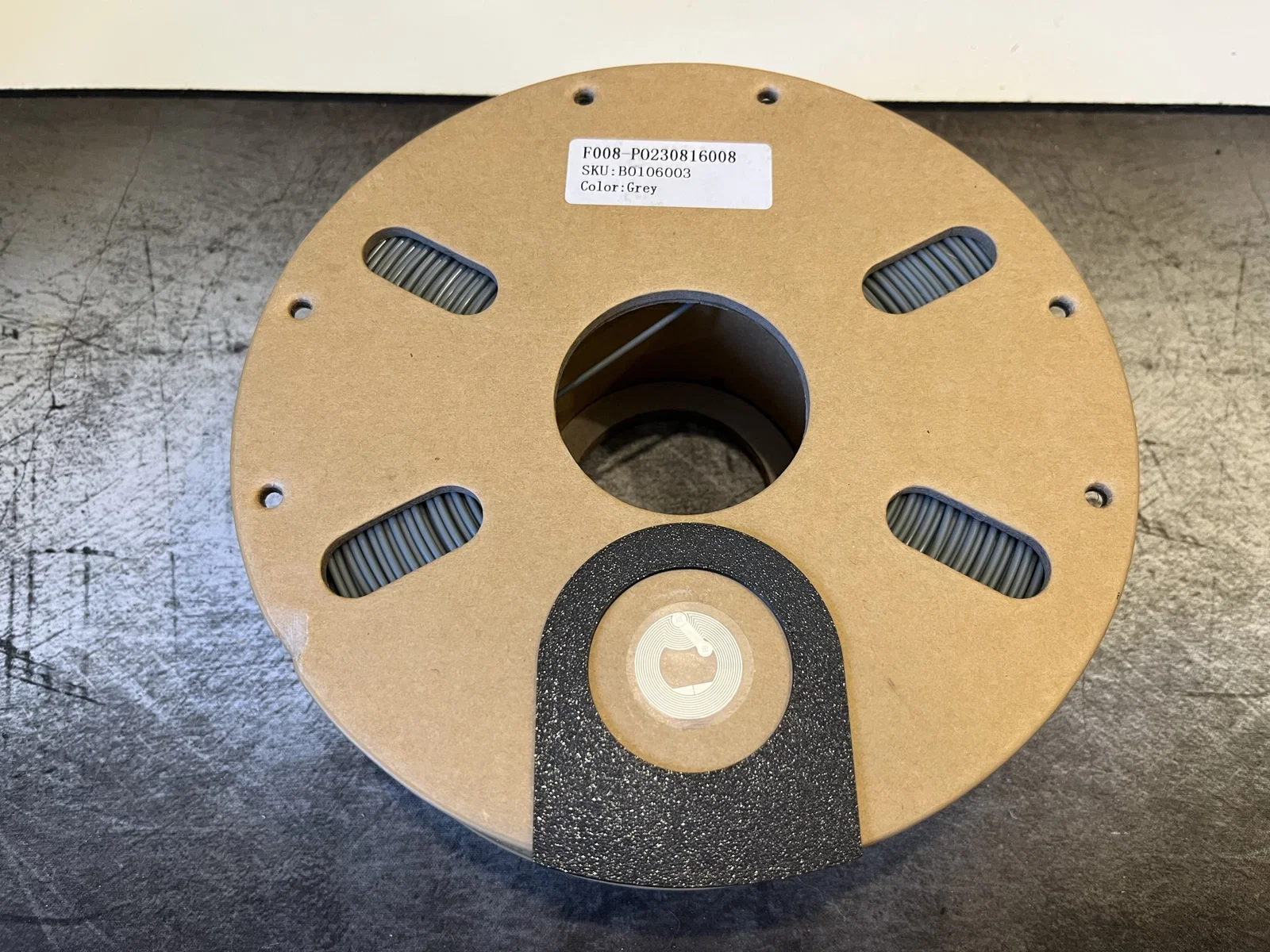

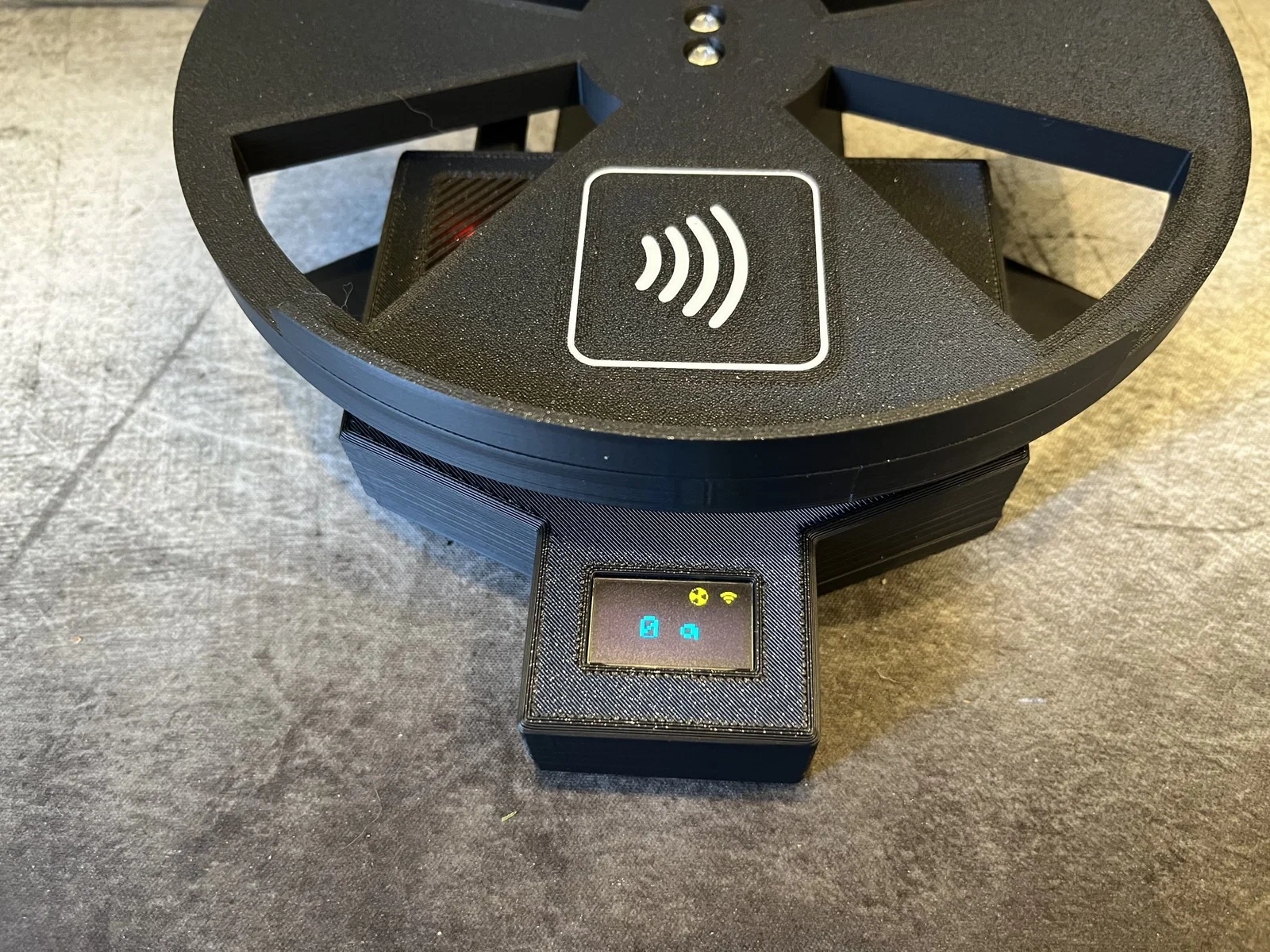

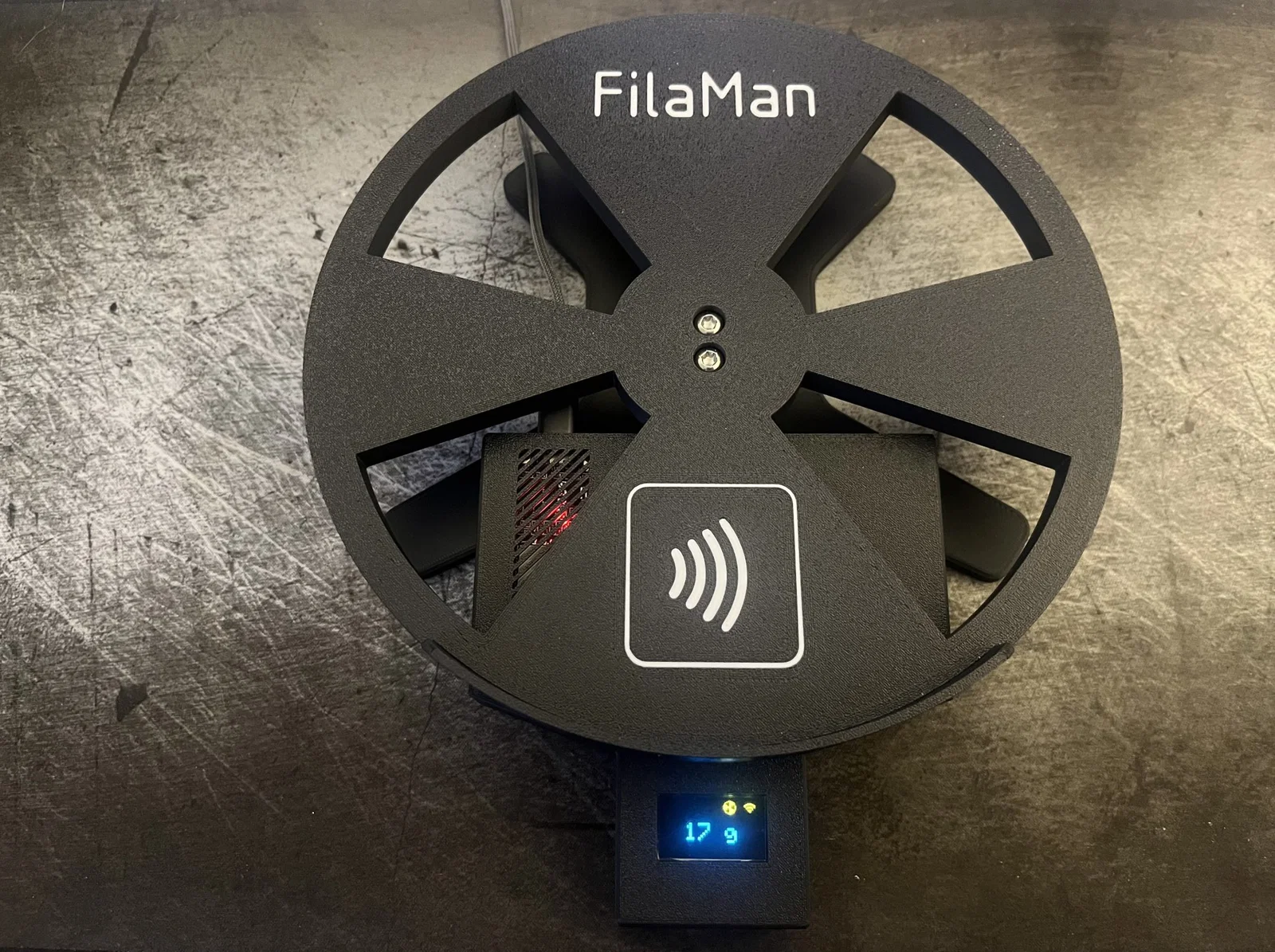

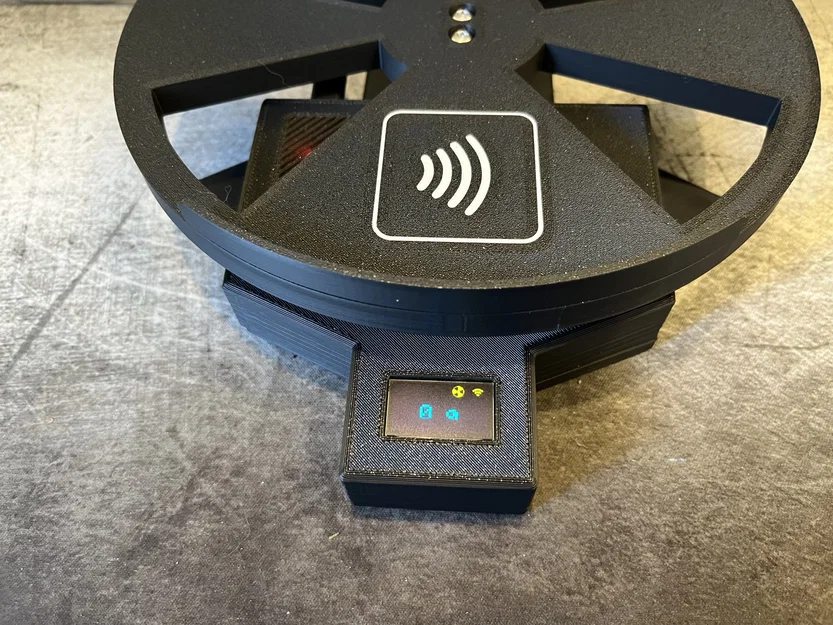

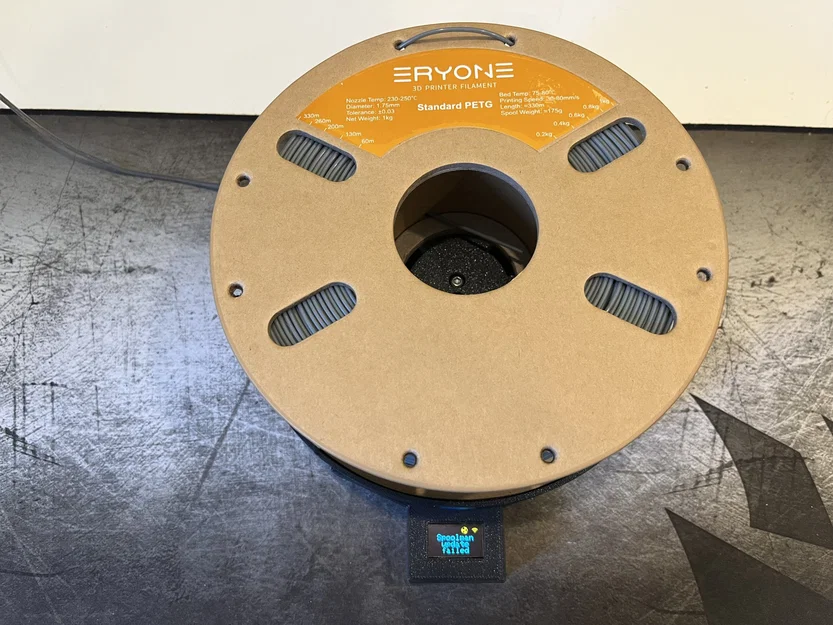

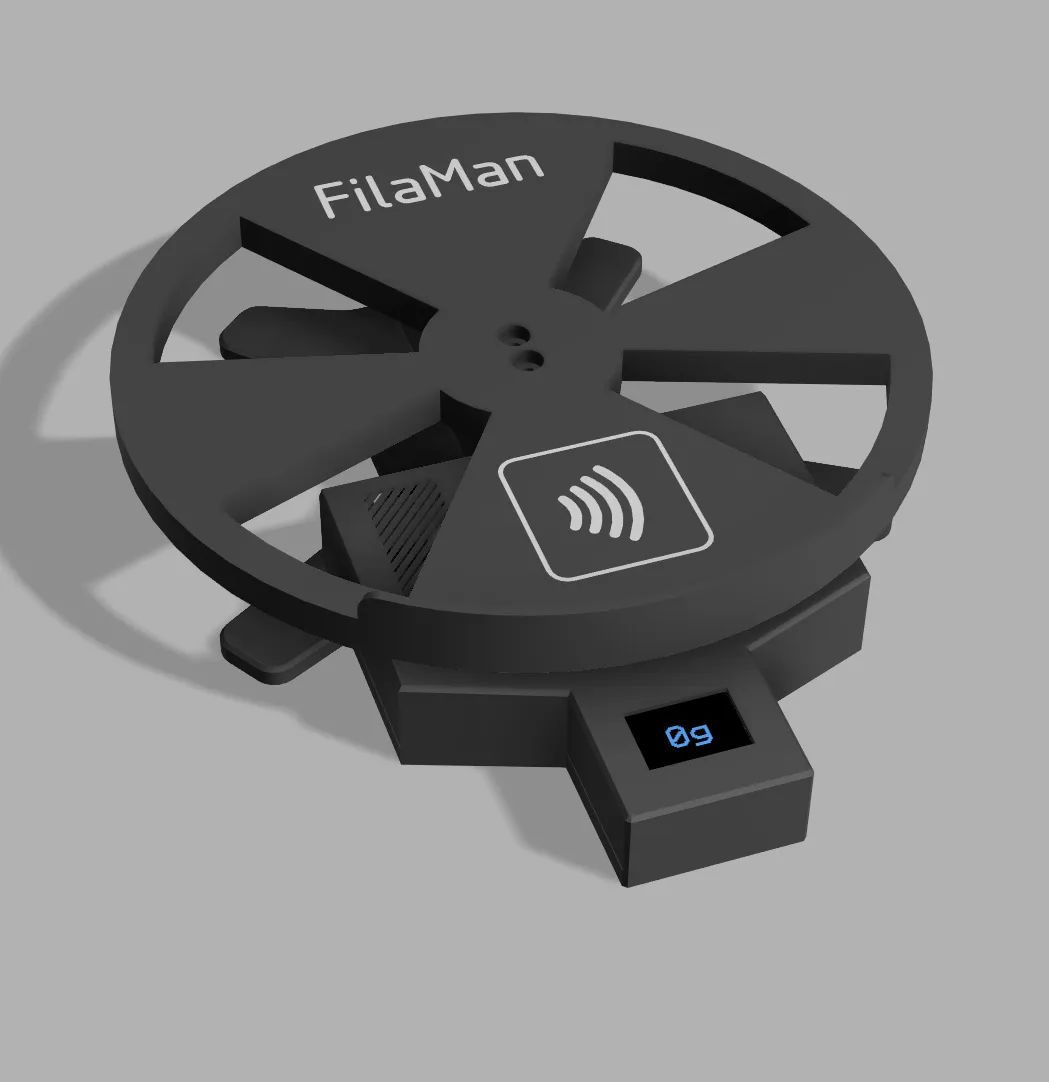

FilaMan Được Cải Tiến Đây là phiên bản của tôi cho một cái cân cho dự án FilaMan . Nó là một cái cân tự động sử dụng NFC cho Spoolman. Tôi đã hướng tới một cái nhìn sạch sẽ và thanh lịch, ẩn giấu càng nhiều điện tử và cáp càng tốt. Vui lòng kiểm tra hướng dẫn bên dưới để chọn phiên bản mô hình đúng cho các bộ phận của bạn. Cũng có một hướng dẫn dán nhãn có sẵn giúp bạn đặt các thẻ NFC trên cuộn dây của bạn. Tôi cung cấp tất cả các mô hình của mình miễn phí, nếu bạn muốn hỗ trợ công việc của tôi, bạn có thể mua cho tôi một ly cà phê! Phần cứng cần thiết: - 4x ốc vít M4(M5), đầu nút dài 20-25mm (M4/M5 tùy thuộc vào cảm biến tải của bạn)

• 6x ốc vít 6x M3, dài 6-13mm, đầu nút
• 6x chèn Heatset M3x5.5mm, đường kính ngoài 4.6mm
• Phần cứng còn lại như đã chỉ định trong FilaMan readme #### Các Biến Thể Mô Hình: Cảm biến tải cũng như các màn hình được hỗ trợ bởi dự án FilaMan có thể khác nhau về kích thước. Vì lý do đó, tôi cung cấp nhiều phiên bản của các tệp cho tất cả các biến thể mà tôi biết. Thông tin sau đây sẽ cung cấp cho bạn thông tin cần thiết để xác định phiên bản đúng cho bạn. Nếu bạn vẫn có một biến thể khác, bạn có thể tự thay đổi mô hình bằng cách sử dụng dự án fusion 360 đã cung cấp hoặc tôi rất vui lòng thực hiện thay đổi cho bạn. Trong trường hợp đó, tôi chỉ cần các kích thước đã đề cập từ bạn. ##### Cảm Biến Tải: | Phiên bản | A | B | C | D | |---|---|---|---|---| | LC1 | M4 | M4 | 10mm | 75mm | | LC2 | M4 | M5 | 15mm | 80mm | Hiện tại, tôi biết về hai phiên bản khác nhau của cảm biến tải. Bạn có thể kiểm tra kích thước trong bảng ở trên. Điều quan trọng là các kích thước khác phải giống nhau, như đã đề cập trong sơ đồ. ##### Màn Hình: | Phiên bản | A | B | C | D | E | F | |---|---|---|---|---|---|---| | D1 | 25.0 mm | 14.5 mm | 22.0 mm | 22.0 mm | 2.2 mm | 3.0 mm | | D2 | 26.7 mm | 15.3 mm | 23.5 mm | 23.7 mm | 1.7 mm | 2.5 mm | | D3 | 24,9 mm | 17.0 mm | 20.6 mm | 21.6 mm | 2.0 mm | 2.0 mm | | D4 | 24.8 mm | 16.7 mm | 21.7 mm | 21.9 mm | 2.0 mm | 3.1 mm | | D5 | 26.7 mm | 19.2 mm | 22.3 mm | 23.8 mm | 2.1 mm | 2.0 mm | | D6 | 24.8 mm | 16.8 mm | 20.5 mm | 22.8 mm | 2.7 mm | 3.3 mm | | D7 | 24.8 mm | 13.8 mm | 20.5 mm | 22.8 mm | 2.7 mm | 3.3 mm | | D8 | 26.7 mm | 14.4 mm | 23.0 mm | 23.7 mm | 2.0 mm | 1.3 mm | Có vẻ như có nhiều loại màn hình khác nhau. Vui lòng tham khảo bảng trên để xác định phiên bản phù hợp với màn hình của bạn. Tôi khuyên bạn nên in mẫu màn hình cho phiên bản màn hình liên quan trước, trước khi in toàn bộ mô hình. Đây là cách dễ dàng để kiểm tra kích thước trước. #### Lời khuyên về in ấn: Mô hình được thiết kế để in ấn dễ dàng và sạch sẽ. Hướng in tốt nhất nên rõ ràng, nếu có nghi ngờ vui lòng tham khảo các tệp dự án 3mf được cung cấp. Tôi khuyên bạn nên sử dụng hỗ trợ cho các lỗ vít ở phần trên và phần dưới. Ngoài ra, bạn không nên tạo hỗ trợ cho khe của chèn trên, nó rất chặt và khó khăn để tháo ra và không cần thiết. Đối với màu sắc của phần trên, bạn có thể sử dụng các tệp dự án được cung cấp hoặc sử dụng tính năng smart-fill của máy cắt của bạn. Văn bản và logo được nhúng dưới dạng các cạnh trong các tệp lưới. Cân nhắc về vật liệu: Tôi đã in mọi thứ bằng PLA, tôi đoán đây không phải là sự lựa chọn tốt nhất và PETG sẽ tốt hơn. Cố gắng tránh sử dụng vật liệu gia cố sợi carbon vì điều này có thể gây ra vấn đề với bộ đọc NFC. Một người dùng cũng đã báo cáo vấn đề khi sử dụng ABS để có độ phủ NFC tốt. Những gì cần in: - Phần dưới - giống nhau cho tất cả các biến thể
• Chèn trên - giống nhau cho tất cả các biến thể
• Phích cắm cảm biến - giống nhau cho tất cả các biến thể, chỉ cần nếu bạn cài đặt TTP233

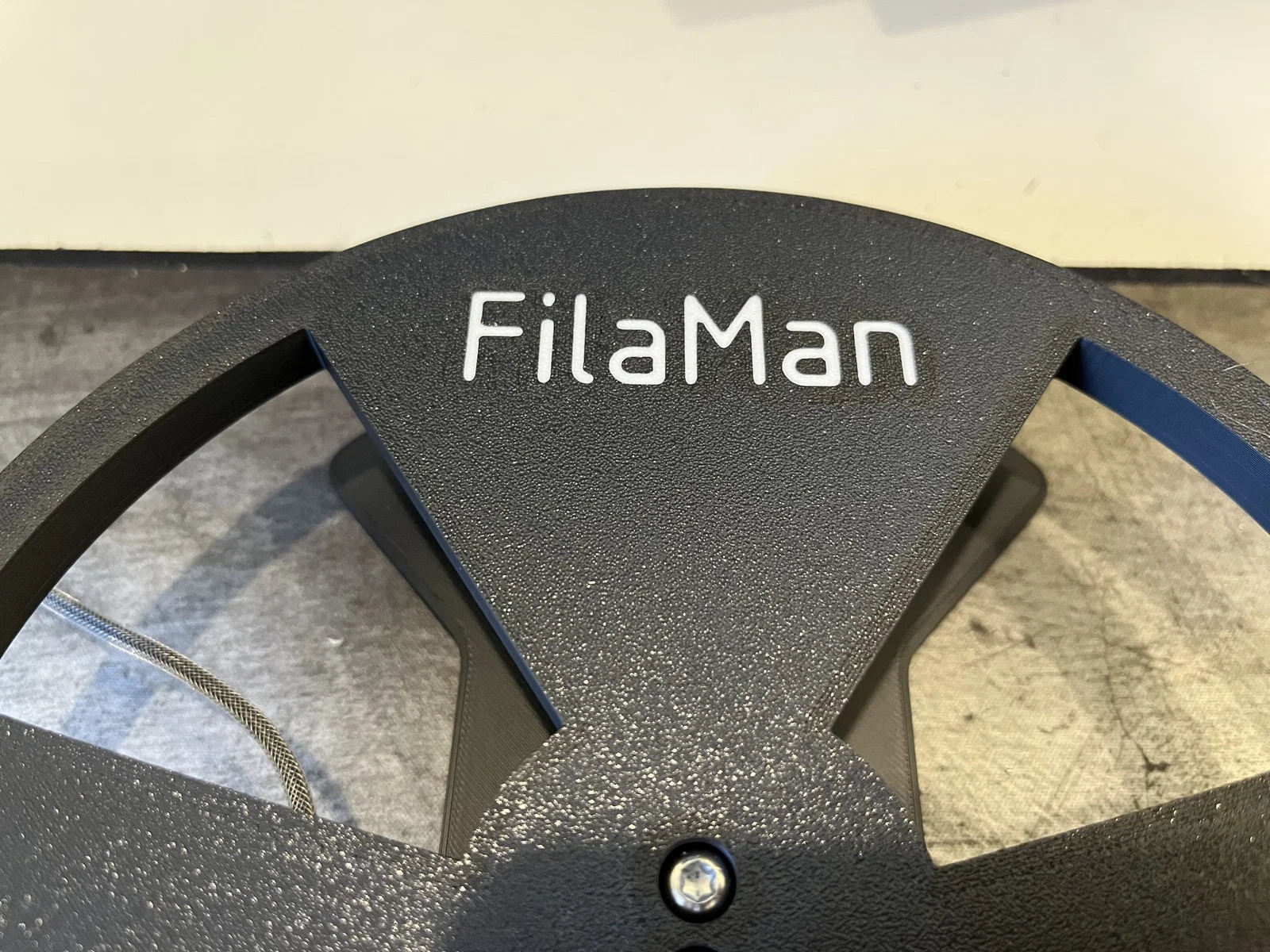

• Phần trên - biến thể phù hợp với cảm biến tải của bạn

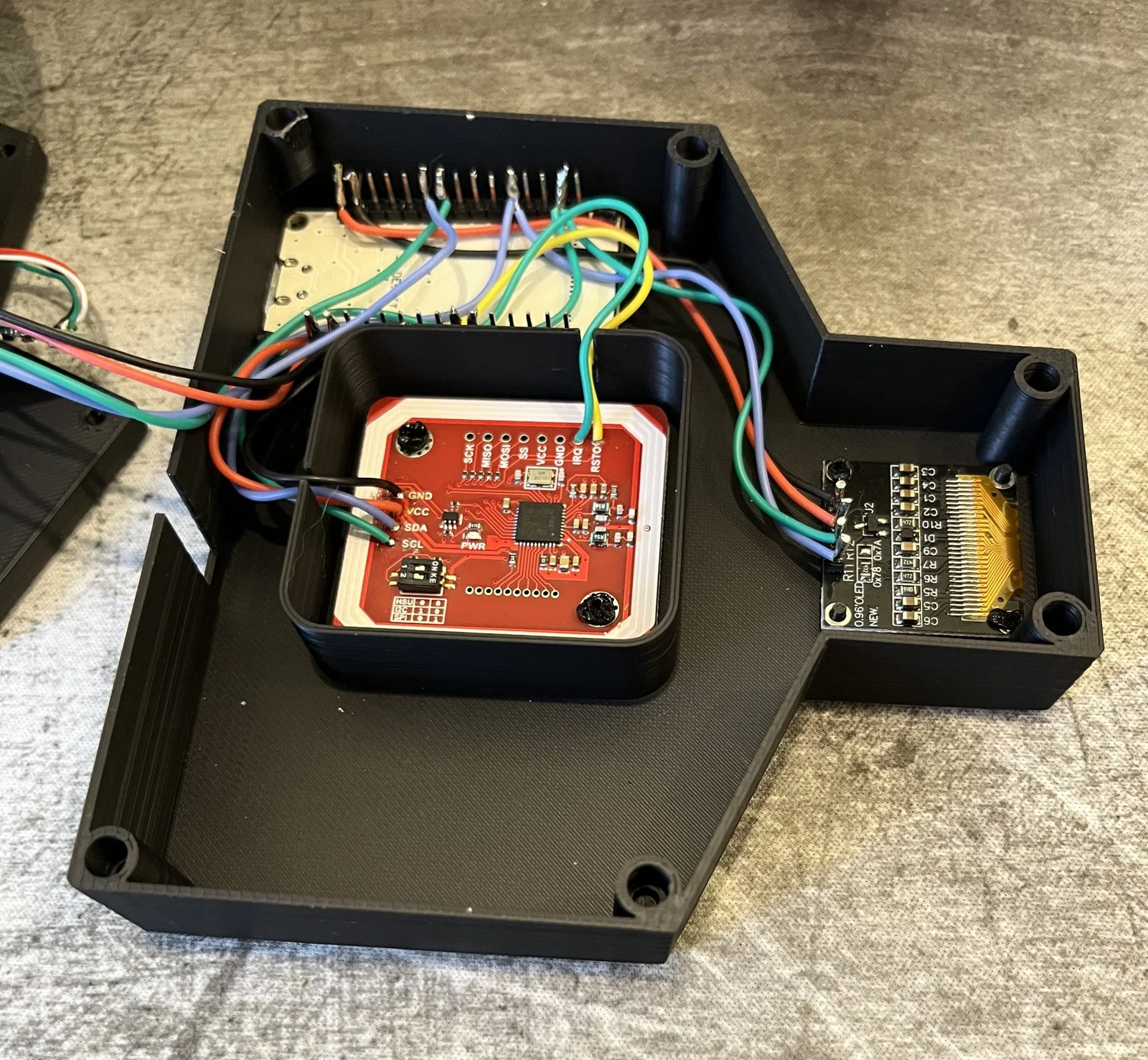

• Ngăn điện tử - biến thể phù hợp với màn hình của bạn Cũng hãy xem mà tôi sử dụng với tính năng Nhãn vị trí mới nhất trong FilaMan. #### Changelog: 06.04.2025: Cập nhật ngăn điện tử lên phiên bản 33 hiện bao gồm một chỗ để đặt cảm biến TTP233 cho việc cân chỉnh cân và một điểm hình ảnh bên ngoài để hiển thị vị trí chính xác. 25.05.2025: Cập nhật lên phiên bản 37. Thêm các biến thể màn hình mới 7 và 8. Thêm thông tin về các lựa chọn vật liệu cho việc in.
