Bảng điều khiển chuyển mạch cho Airbus A320

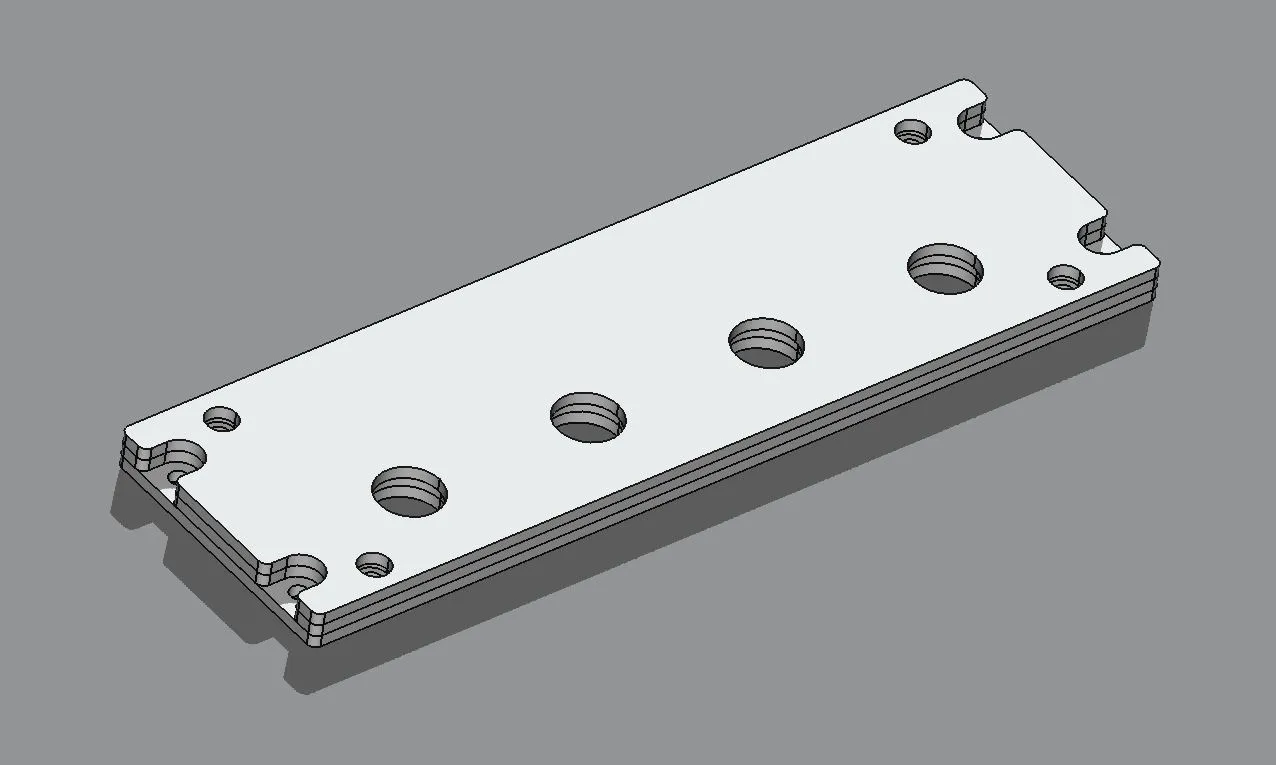

Bảng ba lớp và giá đỡ công tắc xoay. Các bảng được thiết kế để cắt CNC hoặc laser từ acrylic đúc 3mm, nhưng có thể được in 3D nếu không yêu cầu ánh sáng nền. Bảng trên 3mm Opal. Bảng giữa 3mm trong mờ. Bảng dưới 3mm trong suốt. Được thiết kế để dán lại với nhau sẵn sàng cho việc sơn và khắc. Hoặc có thể được kẹp bằng vít đầu lục giác 4mm chìm. Việc gắn vào chân đế được thực hiện bằng vít đầu lục giác 4mm. Tệp DXF và STL đều được bao gồm.

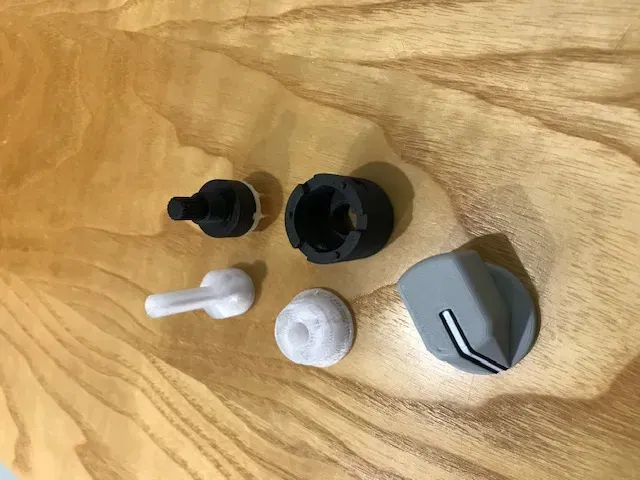

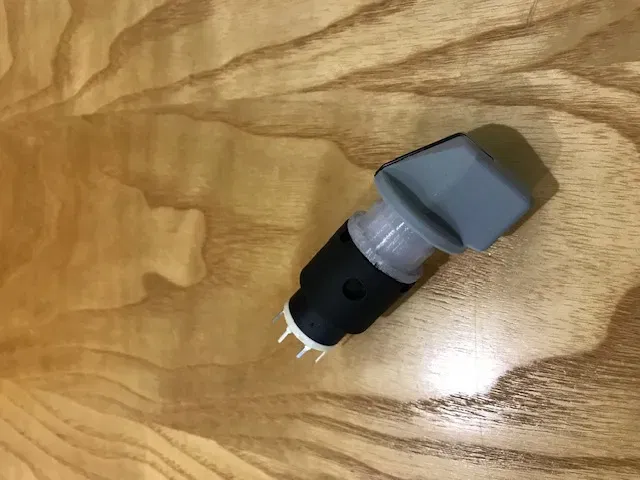

Bao gồm giá đỡ và mở rộng trục cho công tắc xoay. Đế được in bằng PLA đen. Ống ánh sáng trên và mở rộng trục bằng PETG trong suốt. Tất cả đều được in với 100% độ đầy để đảm bảo độ bền. Đế và phần trên được dán lại với nhau và sau đó được dán vào các lỗ trên Bảng dưới. Công tắc xoay được vặn vào Đế. Mở rộng trục được giữ trên trục công tắc xoay bằng vít grub 3mm. Ba đèn LED trắng 3mm có thể được chèn vào để chiếu sáng đường đánh dấu trên núm công tắc.

Được thiết kế để sử dụng với Núm Công Tắc của tôi tại đây trên F3D:

Airbus A320 Switching Knob by MANTOGA | Download free STL model | F3D.com

Công tắc xoay có sẵn từ Ali Express:

1 Pole 8 Position Rotary Switch | Switch Sr16 2pole 5 Position - 1pcs Sr16 Plastic - Aliexpress
