Giá đỡ công tắc xoay Airbus A320 có đèn nền - V2

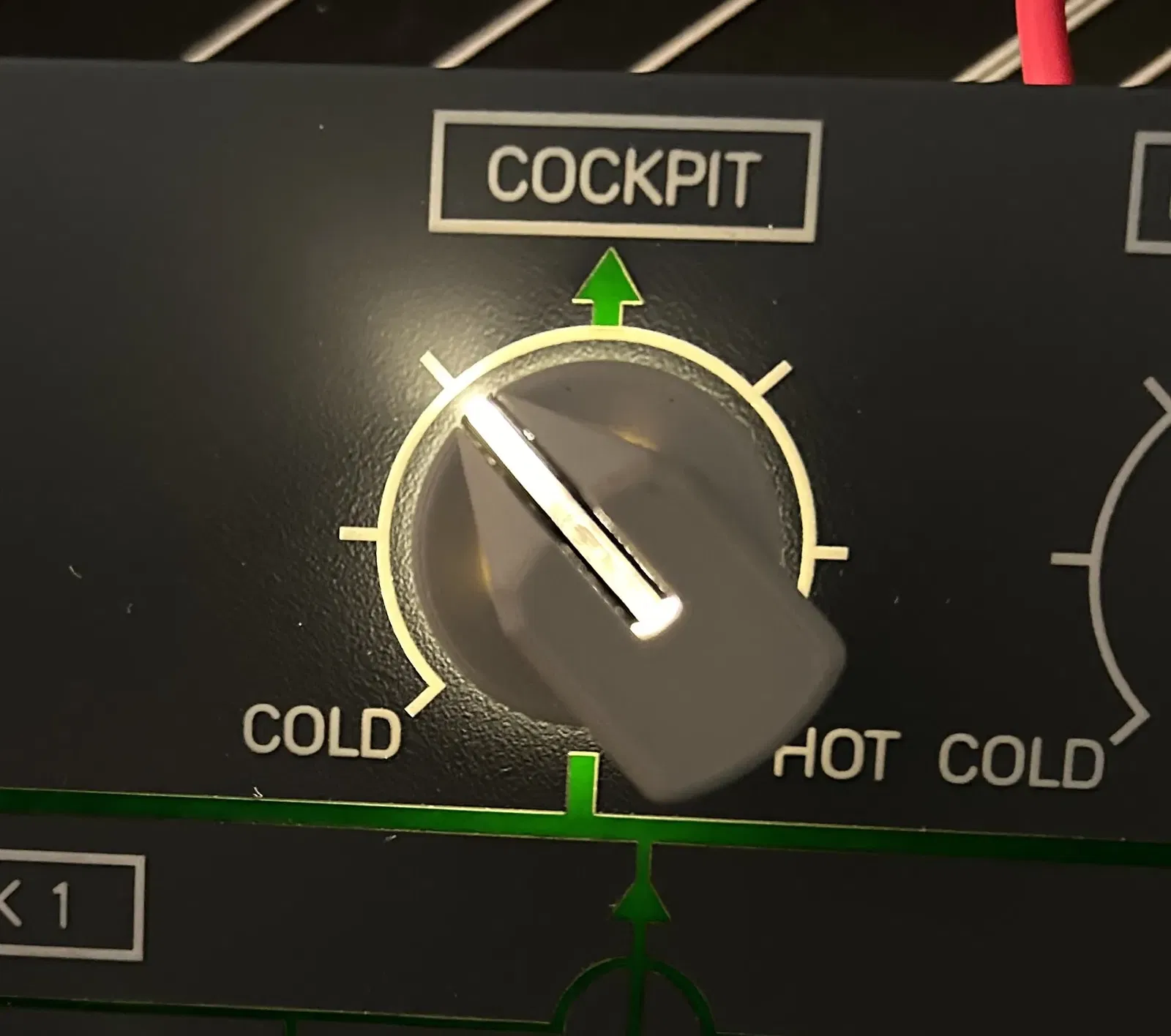

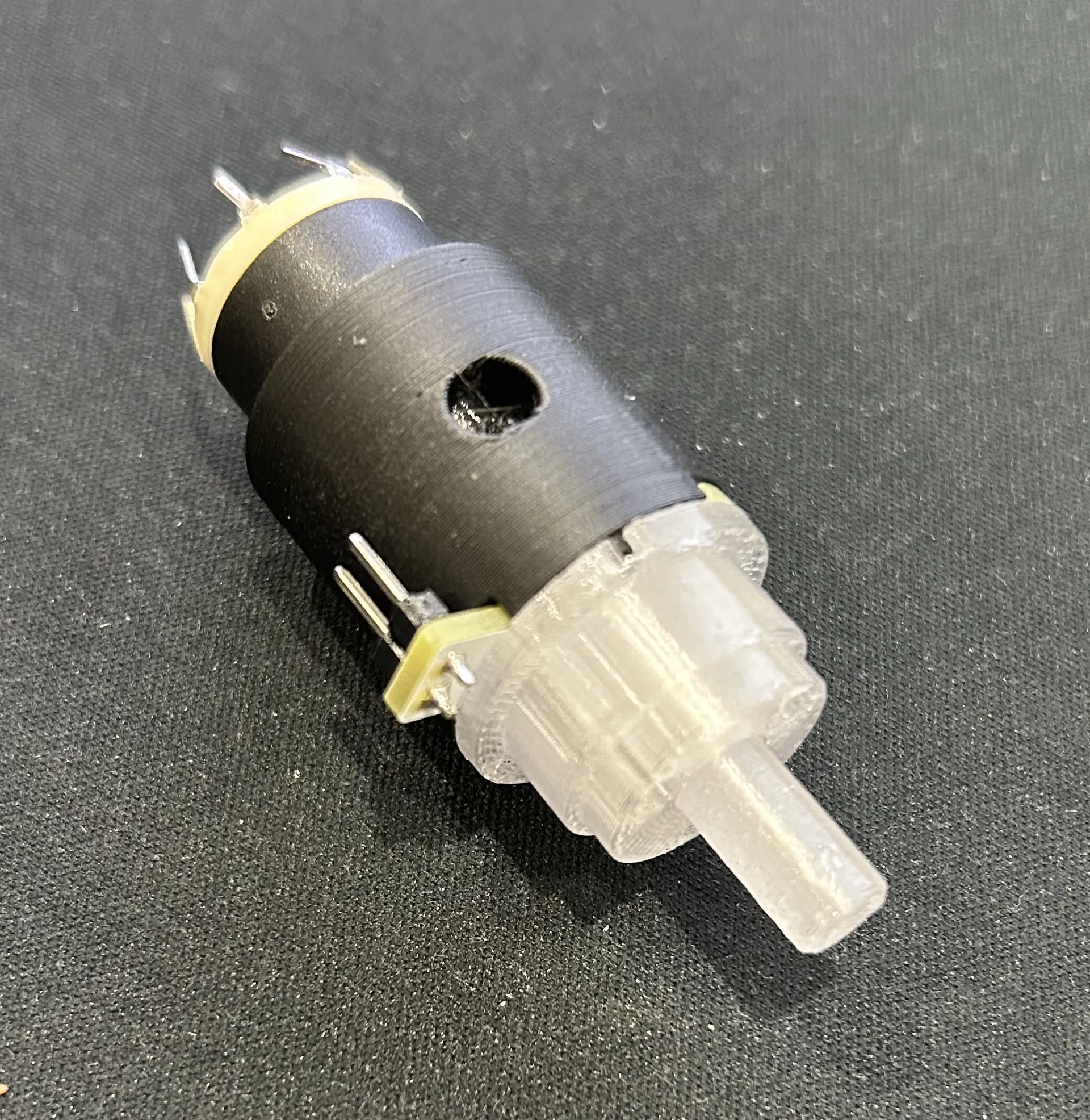

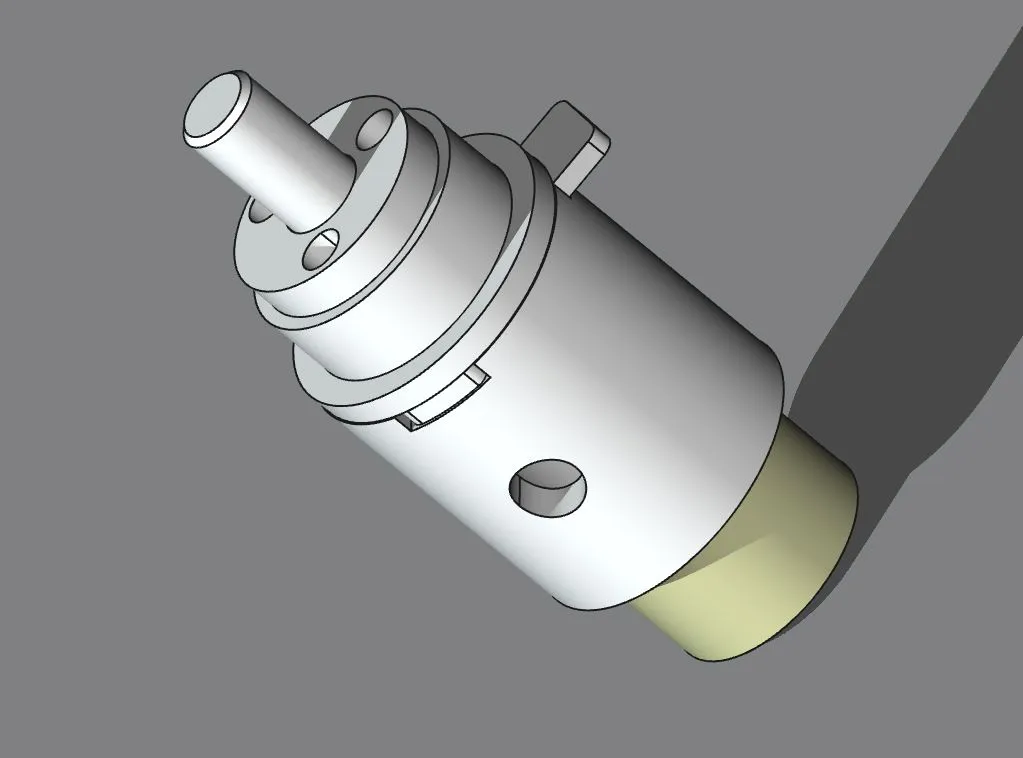

Bộ mở rộng trục và núm xoay cho công tắc xoay, giờ đây có PCB cho đèn LED. Đế được in bằng PLA đen. Ống sáng phía trên và bộ mở rộng trục bằng PETG trong suốt. Tất cả được in với 100% độ đầy để đảm bảo độ bền. Đế và phần trên được dán lại với nhau và sau đó được dán vào lỗ trên bảng điều khiển. Kích thước lỗ là 17.5mm ở bảng dưới và giữa. 15.5mm ở bảng trên. Kích thước khớp với các bảng điều khiển trên cao của Skalarki. Công tắc xoay được vặn vào đế. Bộ mở rộng trục được giữ trên trục công tắc xoay bằng vít grub 3mm. Ba đèn LED trắng 3mm có thể được sử dụng tùy chọn để chiếu sáng đường marker trên núm công tắc.

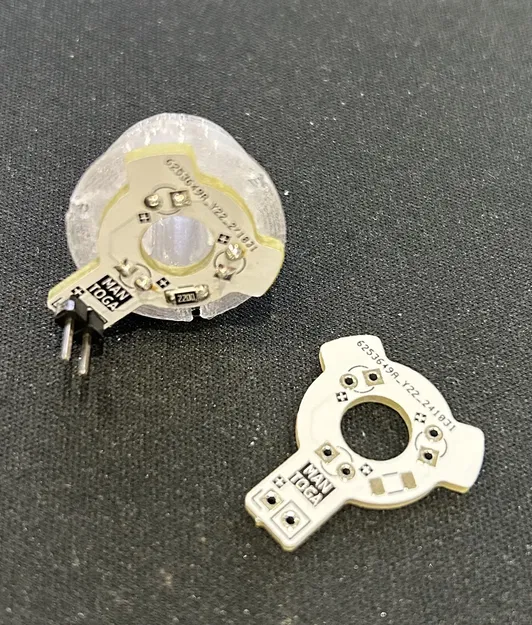

Một tệp ZIP chứa thiết kế PCB được bao gồm để đặt hàng từ JLCPCB hoặc nhà sản xuất PCB yêu thích khác của bạn. Vì nhỏ, nó không đắt, khoảng £5 cho đủ cho toàn bộ buồng lái.

Được thiết kế để sử dụng với núm chuyển đổi của tôi tại đây trên F3D:

Airbus A320 Switching Knob by MANTOGA | Download free STL model | F3D.com

Công tắc xoay có sẵn từ Ali Express:

1 Pole 8 Position Rotary Switch | Switch Sr16 2pole 5 Position - 1pcs Sr16 Plastic - Aliexpress
