Giá đỡ mài dao cho dụng cụ khoan 91mm Thụy Sĩ

Tôi nghĩ đây sẽ là một phần đơn giản để thiết kế… nhưng tôi đã sai lầm. Bộ khoan trên dao Thụy Sĩ 91mm (cùng bộ khoan trên dòng Ranger Grip) có một cạnh cong, nó bắt đầu ở góc 96° so với thân dao và có phần phình ra cho móng tay. Nó tạo ra một mô hình thú vị và thử thách để thiết kế. :)

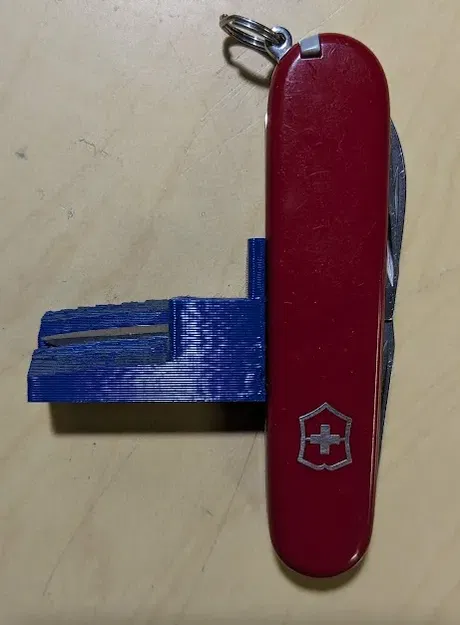

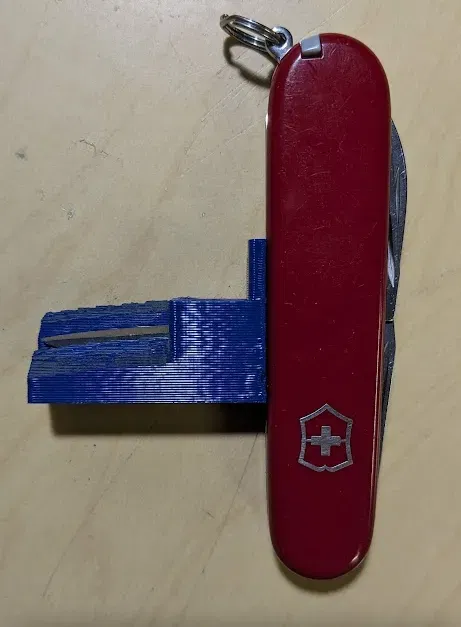

Mô hình được thiết kế để in với khe song song với bề mặt và tab hướng lên trên. Các kích thước quá chặt để hỗ trợ một hướng in khác. Không cần hỗ trợ, chiều cao lớp có thể mỏng hoặc dày (0.4+ mm).

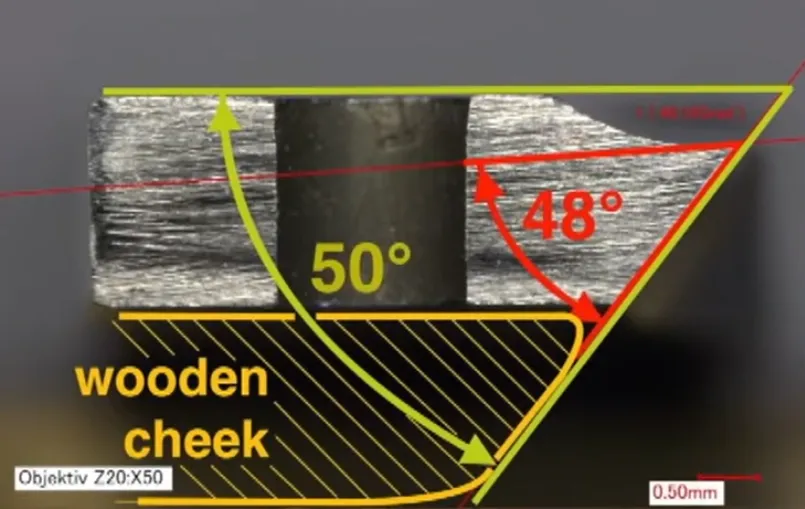

Cảm ơn Felix Immler vì bức ảnh mặt cắt ngang của bộ khoan cho thấy góc mài 50°. Tôi thích lời khuyên về việc mài của anh ấy trong video, nhưng nó không tính đến cạnh cong.

Nếu bộ khoan của bạn đã bị mòn nhiều, công cụ này có thể không ngay lập tức hoạt động cho bạn. Bạn có thể cần phải mài lỗ để cho phép bộ khoan của bạn ngồi cao hơn trong khe.
