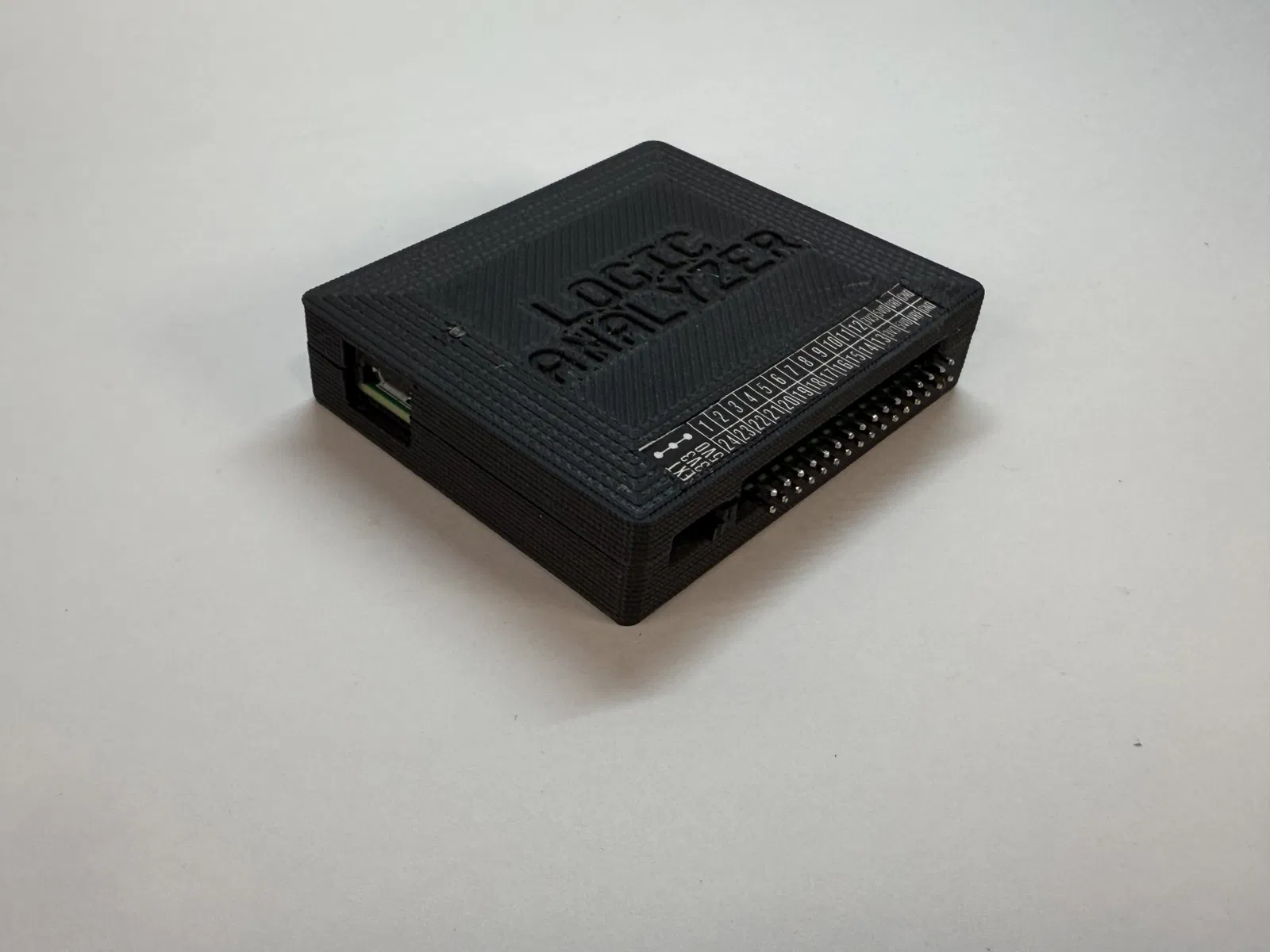

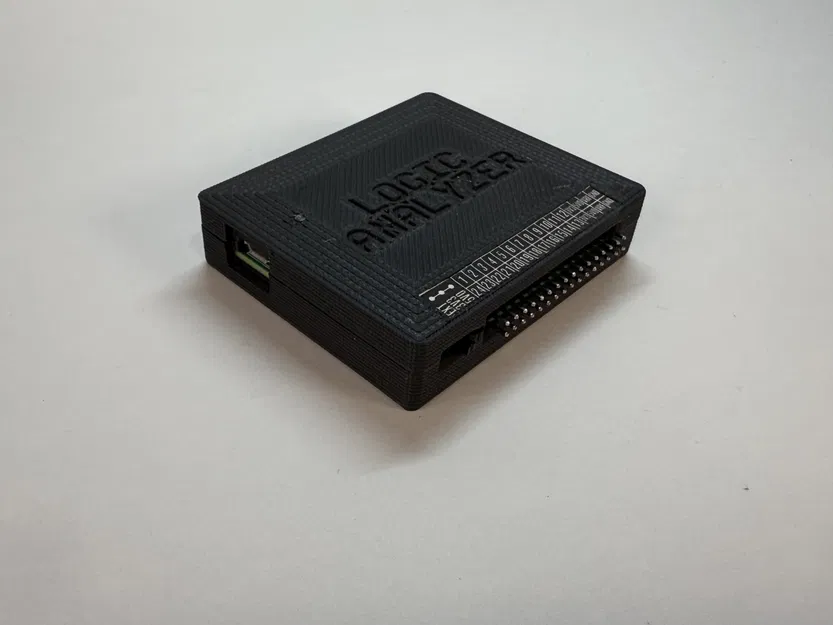

Vỏ bảo vệ cho bộ phân tích logic của Dr. Gusman
Bộ vỏ bảo vệ cho bộ phân tích logic được thiết kế bởi Tiến sĩ Gusman
Mô tả
Thiết kế cho thiết kế PCB v6.0+ bởi Dr. Gusman
Không hỗ trợ nối bảng.
Tôi gợi ý in miếng dưới cùng với mặt mở lên và miếng trên cùng với mặt mở xuống. Nếu bạn có một bề mặt có kết cấu, tôi cũng gợi ý một lớp bèo 1 lớp trên miếng trên cùng để bảo tồn bề mặt hoàn thiện. Các khoảng cách nằm giữa PCB và nắp trên (cần 3 cái). Tôi đã tạo mô hình để hoạt động với m3 vì tôi không có m2.5, vì vậy bạn sẽ cần khoan lỗ gắn trên pcb lớn hơn một chút.
Yêu cầu 3 x 12mm vít m3 (10mm có thể hoạt động nếu đó là tất cả những gì bạn có)

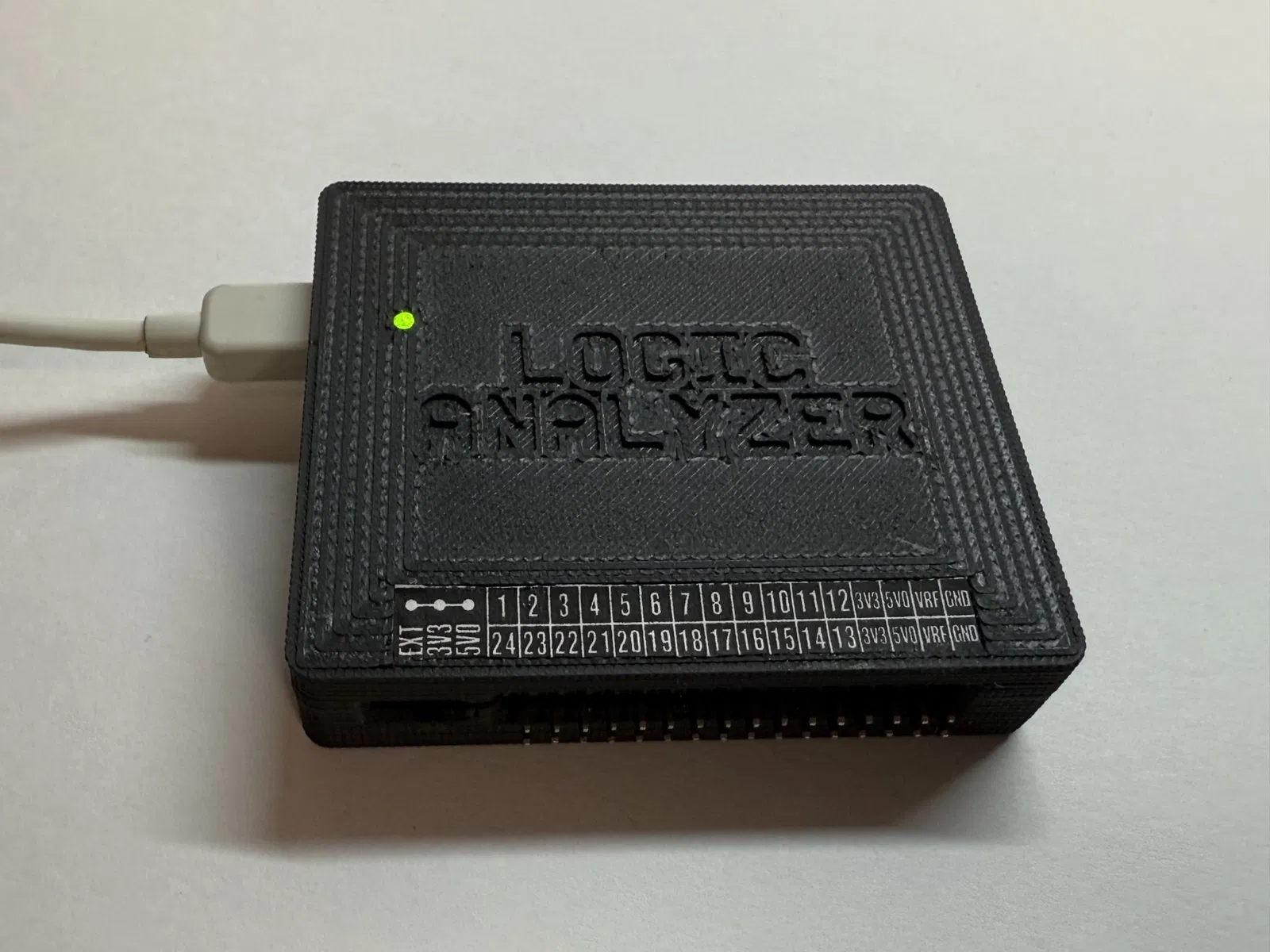

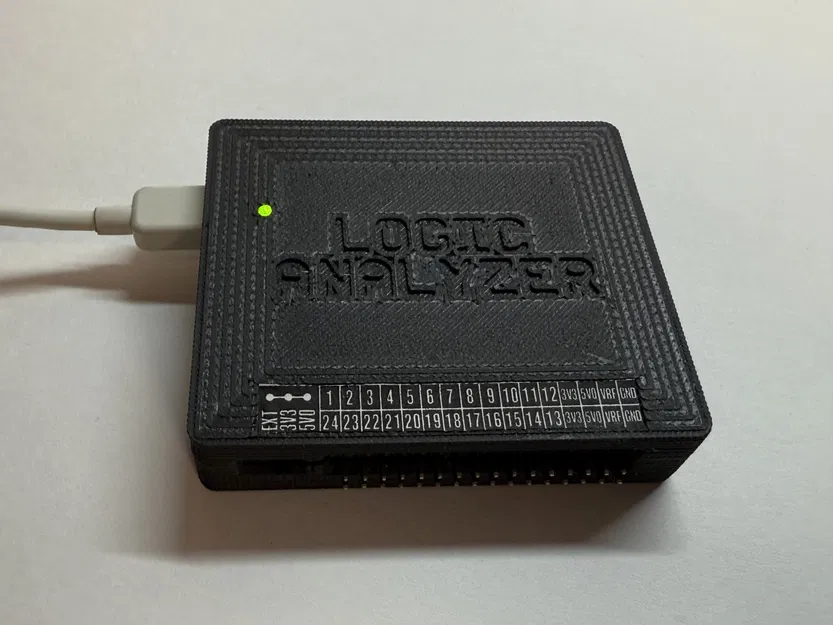

Tùy chọn bạn có thể thêm một thanh acrylic đường kính 2mm vào lỗ chỉ báo LED để làm cho nó rõ hơn

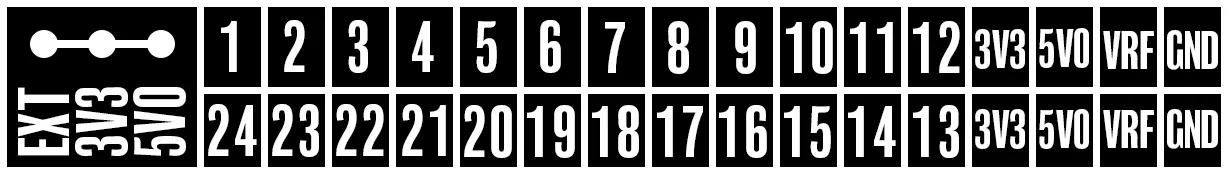

Thẻ pin được in trên giấy bình thường ở 600dpi và dán vào chỗ.
4/11/2025 Cập nhật để thêm một nhãn lớn hơn với chỉ báo công tắc. Cũng đã thêm một kênh cho chỉ báo LED
