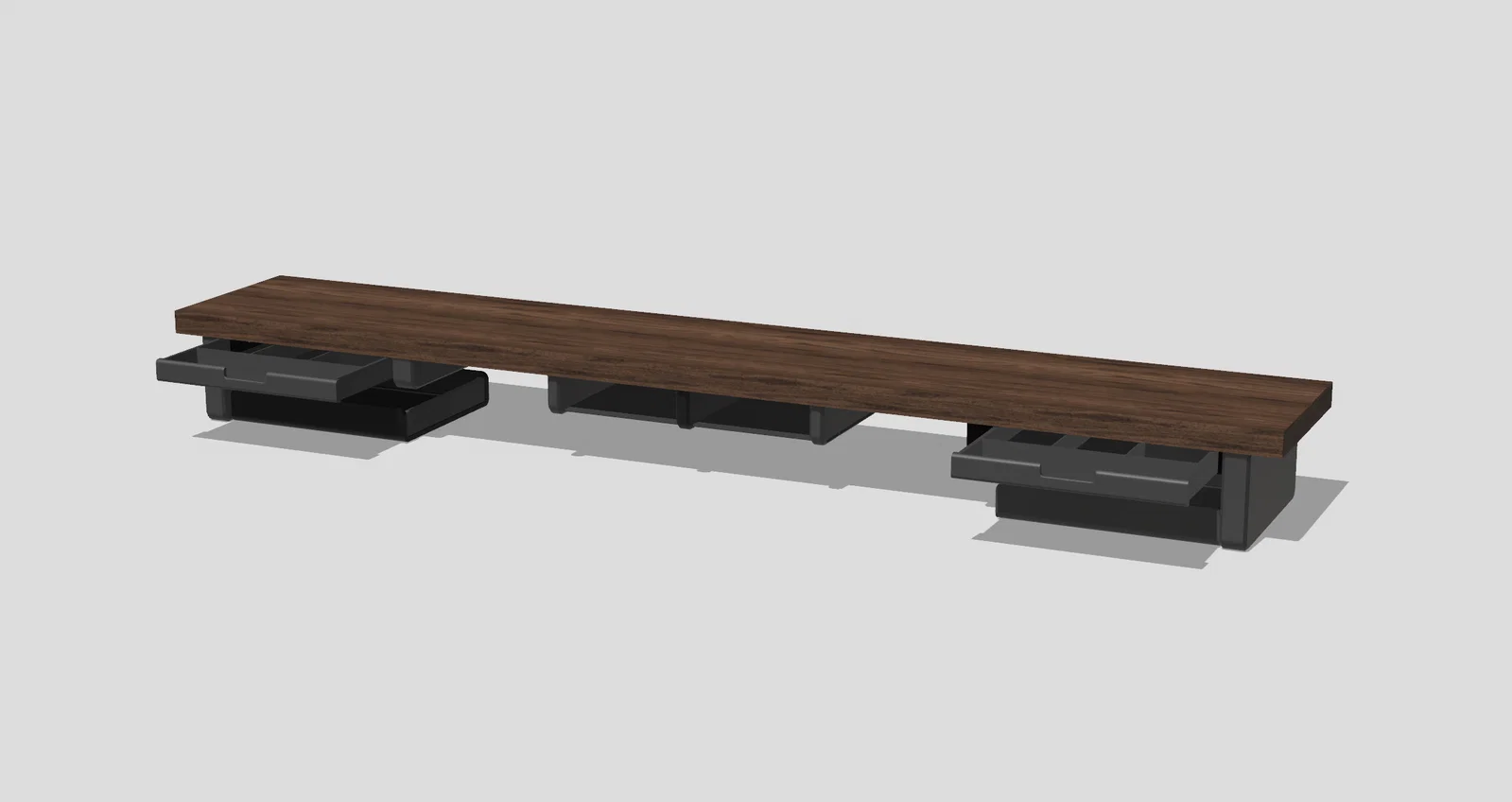

Bộ Tổ Chức Bàn Làm Việc Của Raz:

Được thiết kế để có tính mô-đun và có thể mở rộng, Lấy cảm hứng từ các sản phẩm của Grovemade và Desky.

Được đề cử Mô hình của năm trong Giải thưởng Printables 2024:

Cảm ơn tất cả những người đã đề cử và bình chọn cho Bộ Tổ Chức Bàn Làm Việc Của Raz trong Giải thưởng Printables năm nay. Tôi đánh giá cao sự hỗ trợ, điều đó giúp tôi có động lực để đưa ra những ý tưởng và dự án mới! Tôi đã học được rất nhiều từ dự án này và dự định sẽ tiếp tục hỗ trợ nó.

##################################################################

Danh Sách Mua Sắm

• Phần cứng gắn chân - Vòng ren gỗ 1/4-20 x 25/32, Vít ren dạng Nuts hình lục giác 1/4-20 x 19/32"
• Vòng ren cho bản in 3D (để lắp ráp) - Vòng ren đồng M3x4x5 mm
• Vít (để lắp ráp) - Vít đầu phẳng chìm lục giác M3 x 8
• Chân đế (Tùy chọn nhưng nên dùng) - Bất kỳ chân đế nào cũng được miễn là chúng có kích thước 0.7 inch hoặc nhỏ hơn

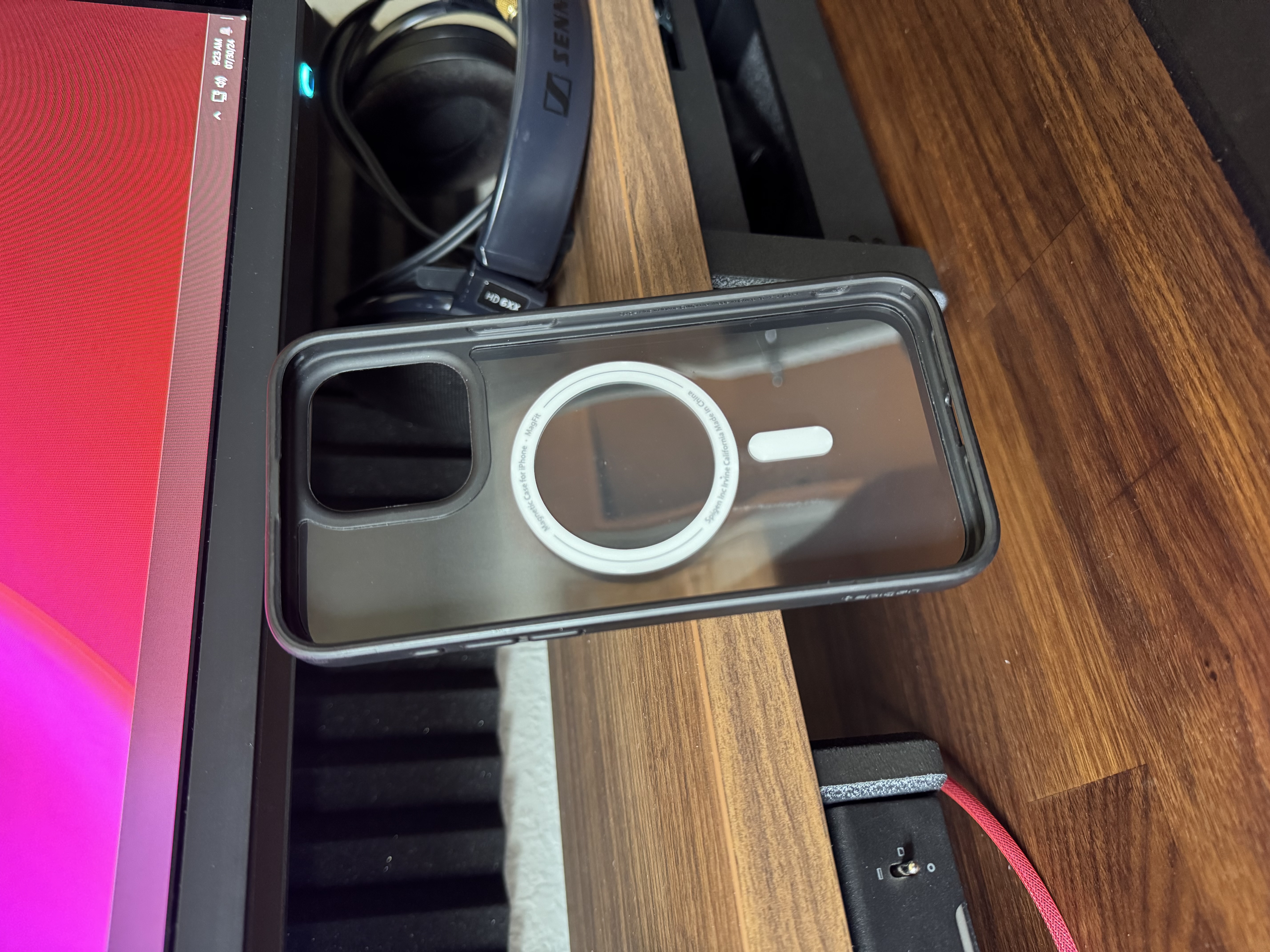

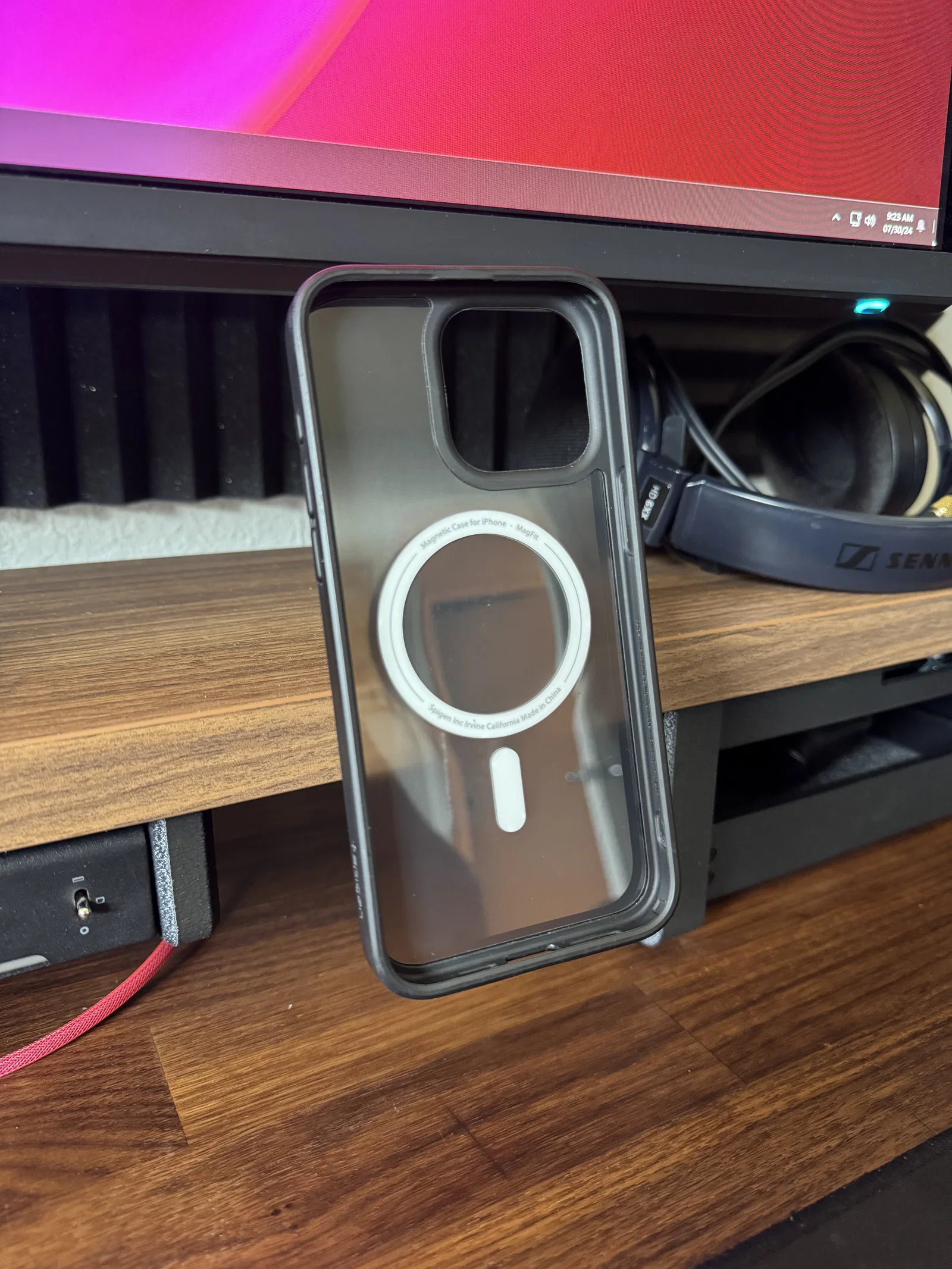

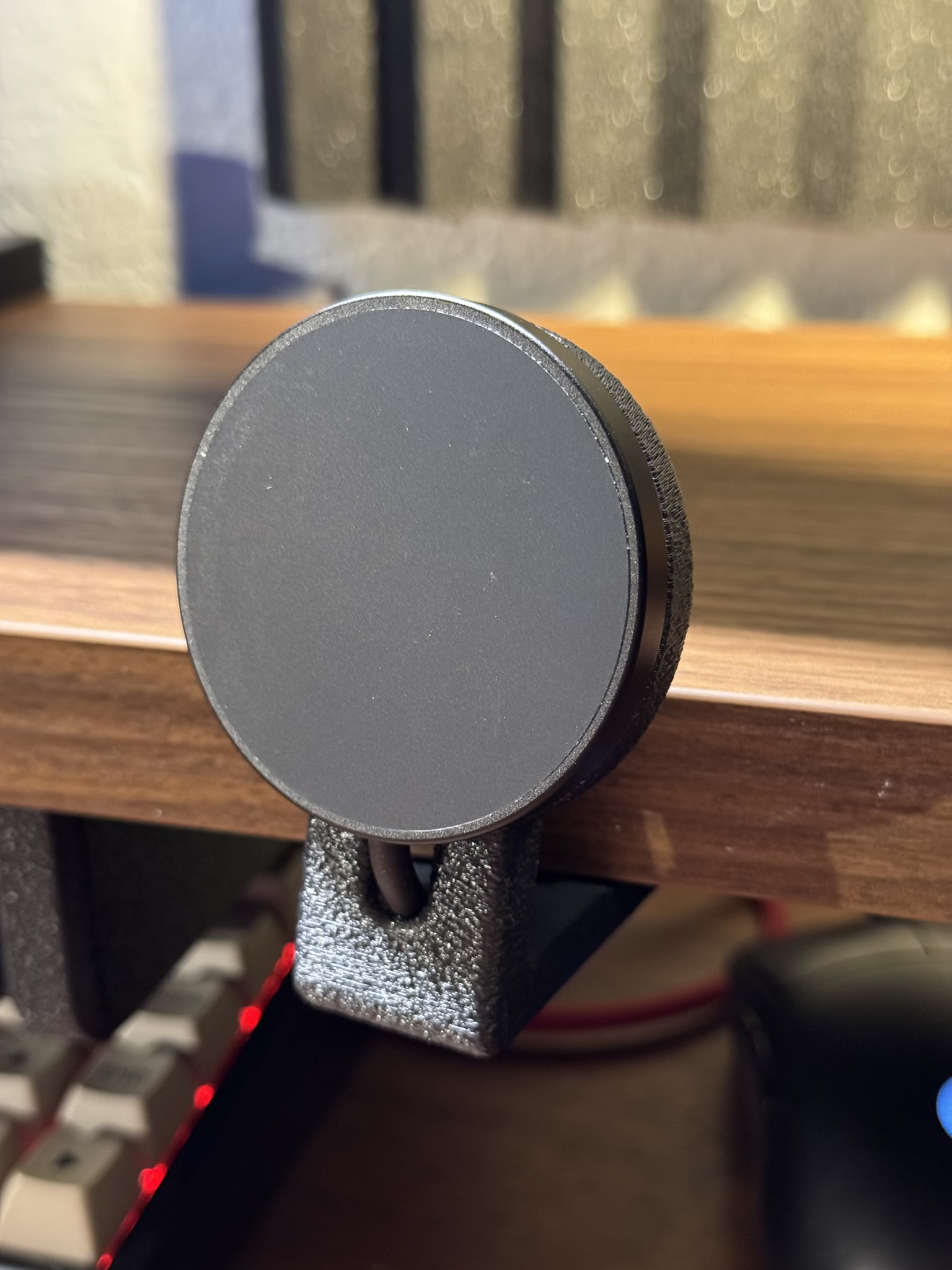

• Sạc Mag Safe (Tùy chọn) - Nên hoạt động với bất kỳ bộ sạc mag safe nào.
• Thiết kế dựa trên Kệ IKEA 7 7/8" BERGSHULT - chọn giữa 47 inch hoặc 31 inch.
• Vải nỉ, bán tại bất kỳ cửa hàng thủ công/khu vực thủ công mỹ thuật nào. (Nâng cấp tùy chọn)

##################################################################

Dụng Cụ Yêu Cầu

• Máy khoan, với mũi khoan 3/8 inch.
• Máy hàn
• Bộ cờ lê lục giác
• Băng dính hai mặt

##################################################################

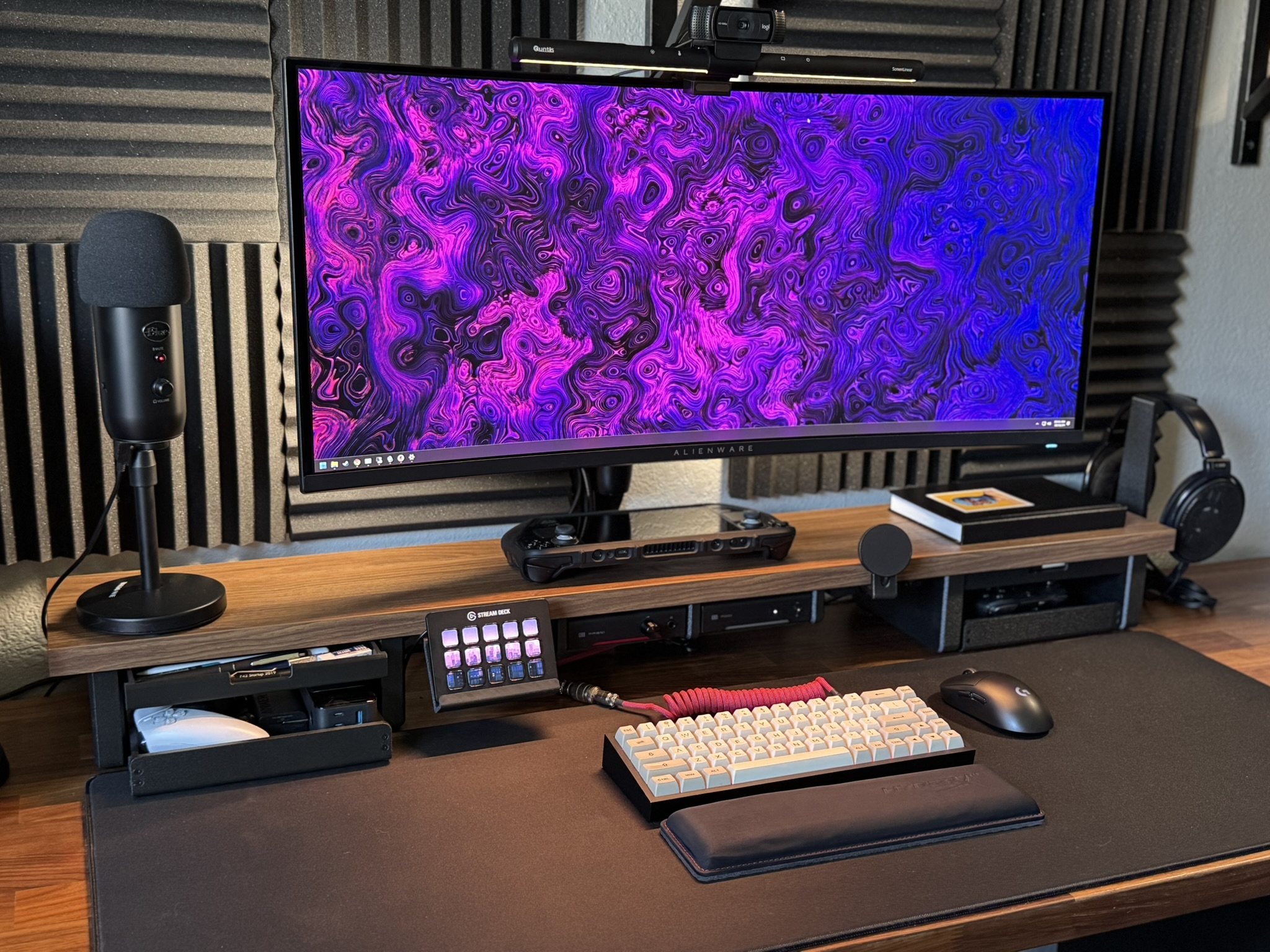

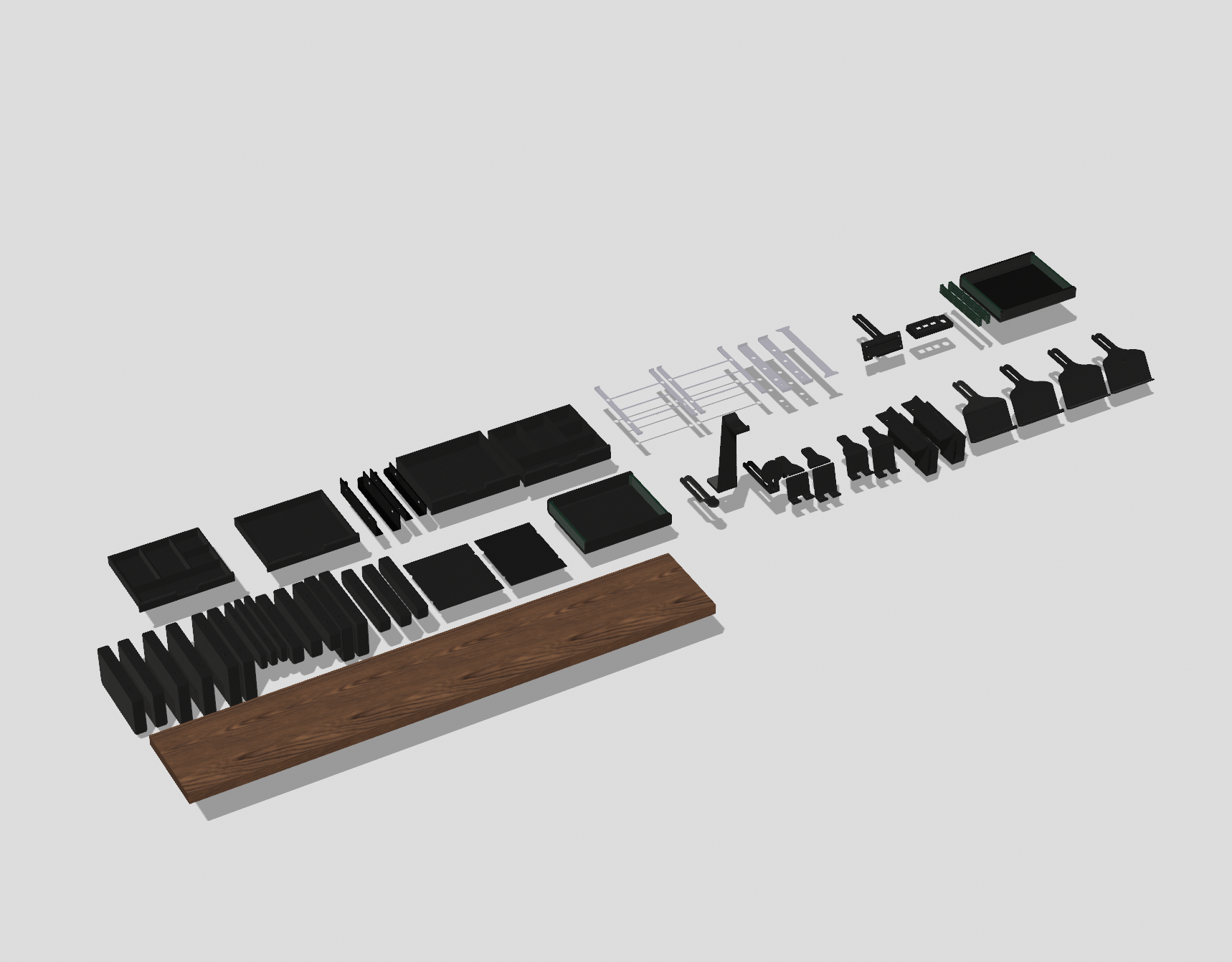

In và Danh sách bộ phận cho ví dụ trong hình đầu tiên: Google Sheet

• Sẽ bổ sung thêm các ví dụ và bản dựng trong tương lai, vui lòng chia sẻ của bạn! Tôi có thể thêm chúng vào danh sách này.

##################################################################

Chi tiết In ấn

• Da mờ (Tùy chọn)
•
• Lưới độn - Đối với Chân và Giá đỡ Kệ, lưới độn 10%; Đối với mọi thứ khác, nên dùng lưới độn tối thiểu 15%
• Sợi in - In bằng PLA Creality đen. Lưu ý: PETG có thể là lựa chọn tốt hơn cho một số phụ kiện nhưng chưa có vấn đề gì với PLA.
• Hỗ trợ - Các bộ phận được thiết kế để yêu cầu hỗ trợ tối thiểu, định hướng chúng với phần phẳng nhất tiếp xúc với mặt bàn in và bật hỗ trợ ở mọi nơi.

Hướng Dẫn Lắp Ráp/Mẹo

Chân đế

• In Jigs để hỗ trợ căn chỉnh lỗ lắp. Mẹo: sử dụng băng dính hai mặt để cố định lên bề mặt, Sử dụng jigs có nhãn Trái Phải hướng ra cạnh sẽ hướng về phía bạn khi ở trên bàn làm việc.
• Ví dụ về cách sử dụng Jig -

• Sử dụng mũi khoan 3/8 inch để khoan lỗ cho vòng ren gỗ.

• Sử dụng máy hàn để ép vòng ren vào chân đế để lắp (tùy chọn nếu bạn không có kế hoạch sử dụng Khay Vẽ).

• Sử dụng Vít ren dạng Nuts hình lục giác 1/4-20 x 19/32" để gắn chân đế vào Kệ gỗ Ikea
• Gắn ray ngăn kéo bằng vít đầu phẳng chìm lục giác

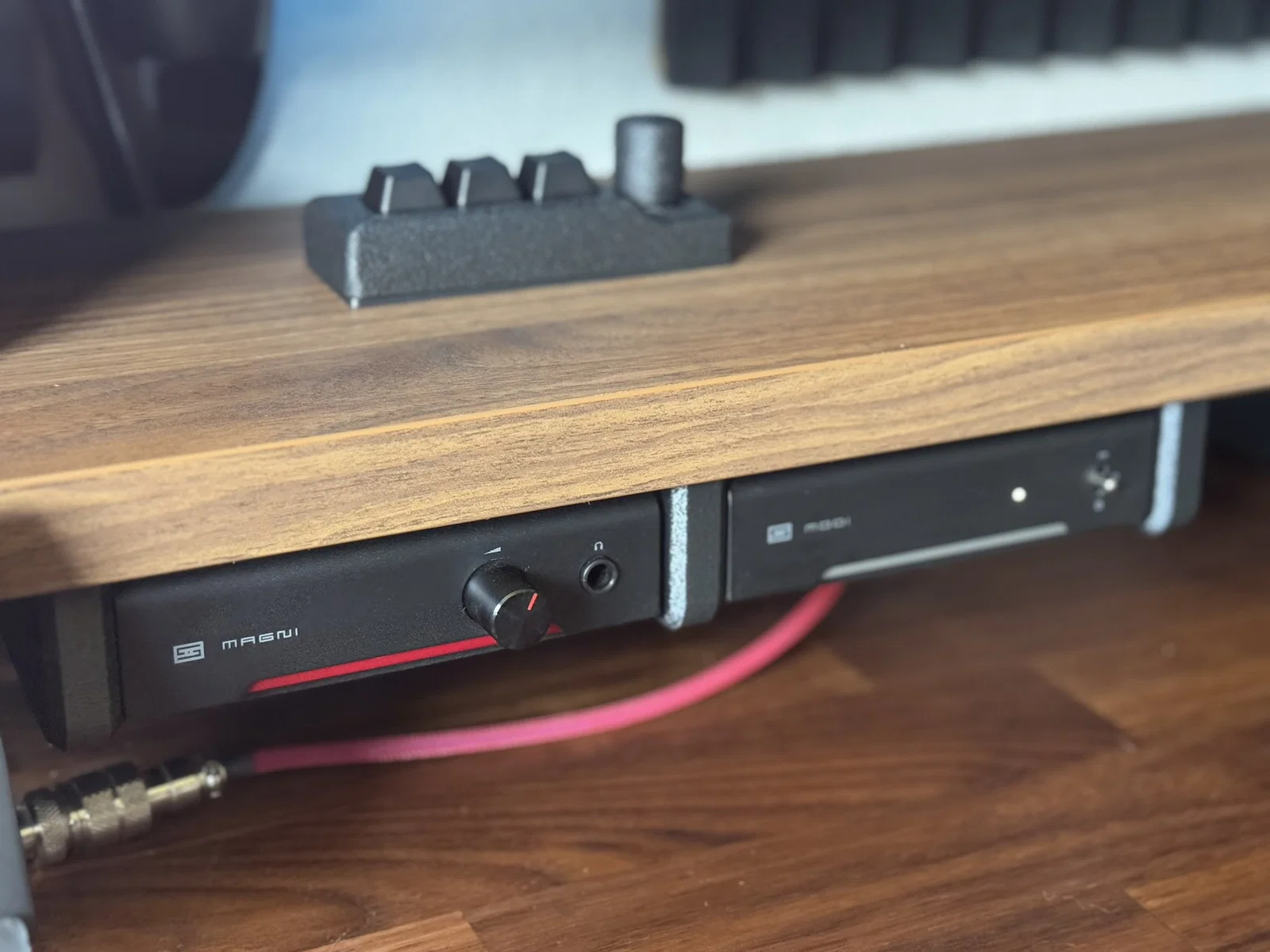

Kệ Gắn Dưới

• Các kệ nhỏ gắn dưới được lắp ghép bằng khớp nối. Mẹo: Phần kệ được định vị sẵn nên hãy đảm bảo căn chỉnh trước khi tạo lực.

• Sử dụng "RazMade Table_Shelf Jig" để đặt các lỗ lắp.
• Khuyến nghị: Bạn có thể gặp sự cố với dung sai và khớp nối, Rất khuyến khích xem xét Bản sửa đổi này cho các kệ sử dụng vít để lắp ráp bộ phận này.

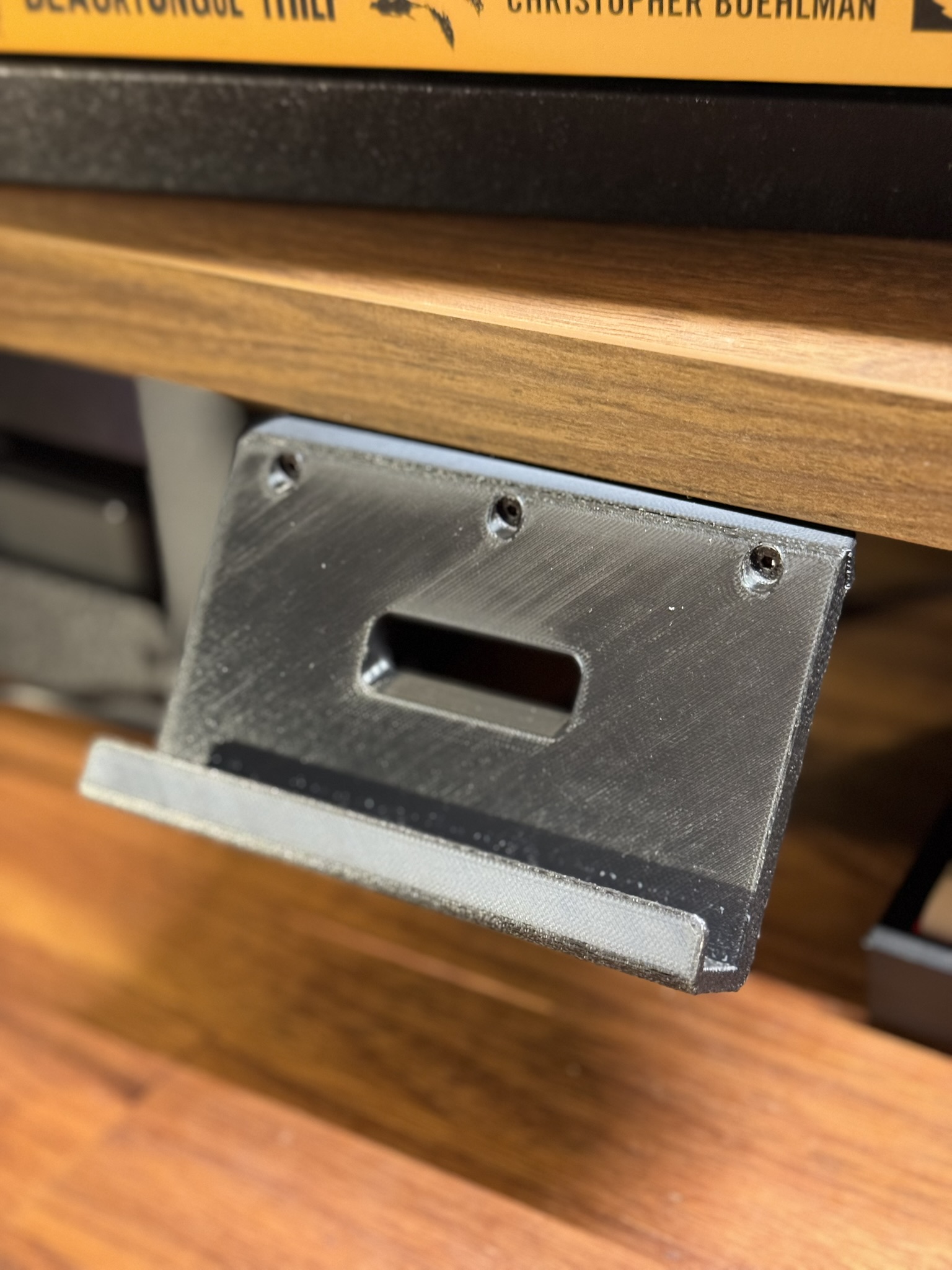

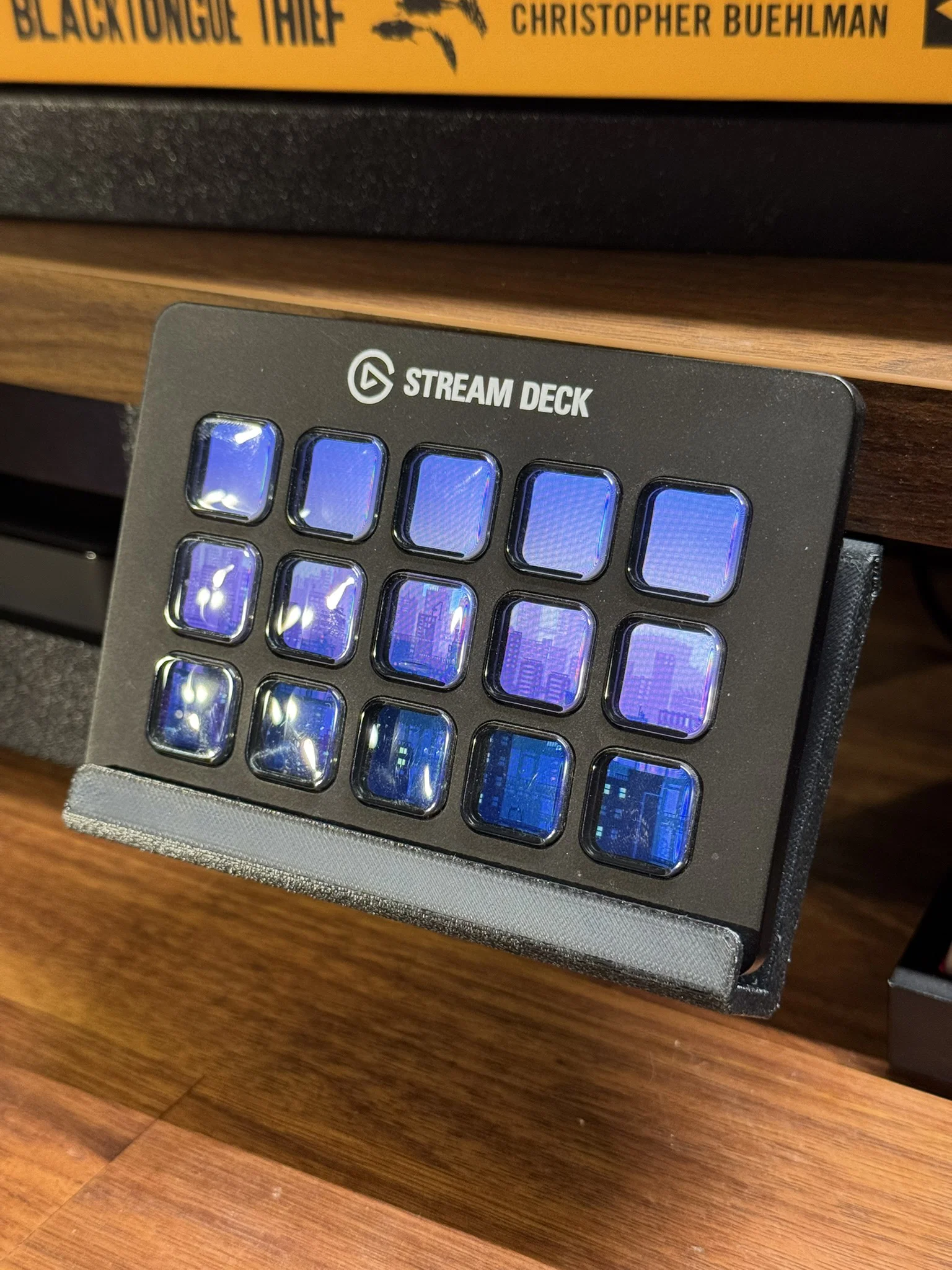

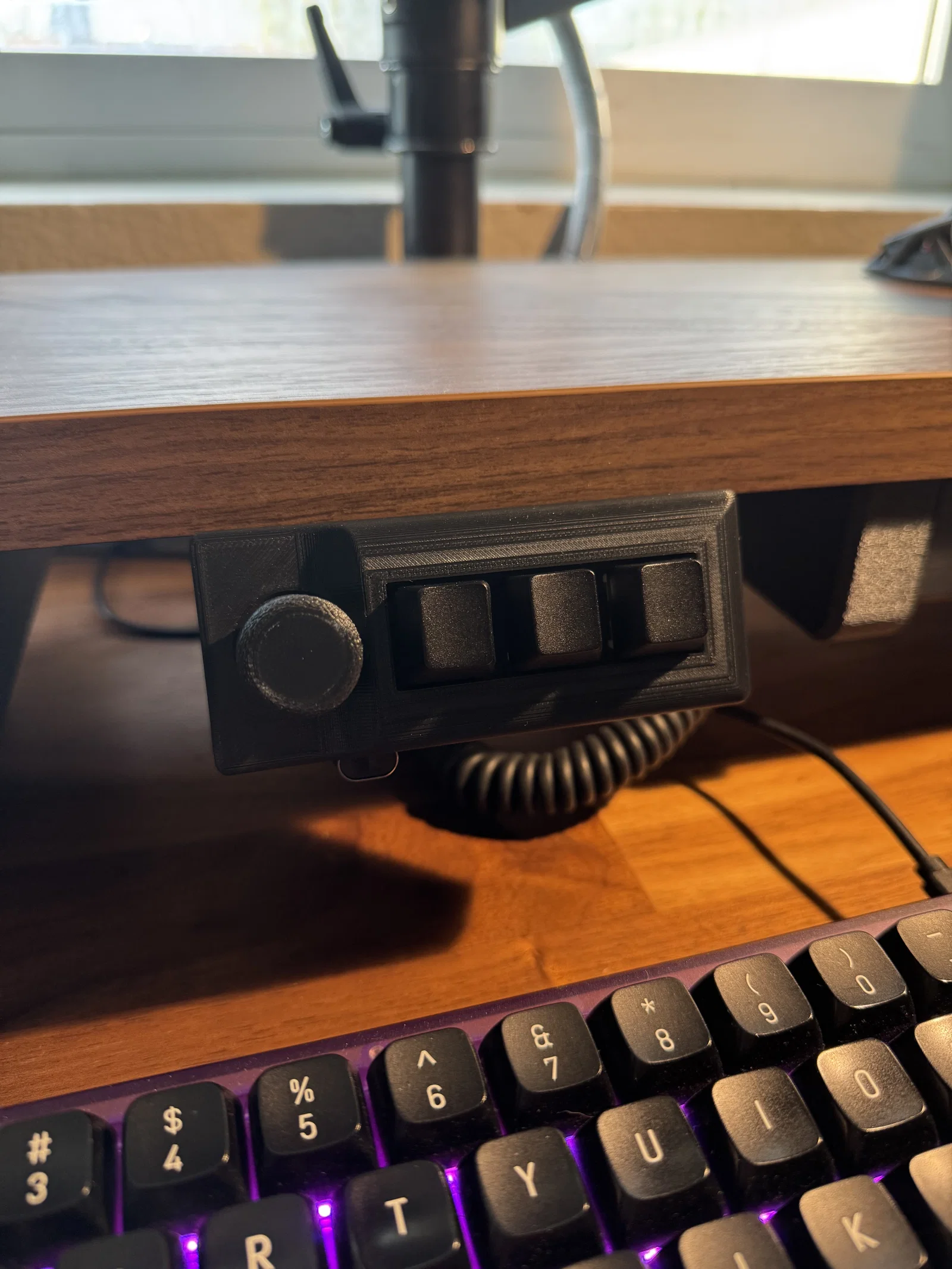

Phụ Kiện Ngoại Vi (Bộ điều khiển Stream Deck/Giá đỡ Điện thoại)

• Sử dụng "Leg Jig_LeftRight" để khoan 1 lỗ lắp phụ kiện, sử dụng lỗ gần nhất với cạnh của kệ IKEA sẽ hướng về phía bạn.
• Đặt vòng ren gỗ vào lỗ

• Gắn Bộ phận Ngoại vi bằng Vít ren dạng Nuts hình lục giác 1/4-20 x 19/32" (Vòng đệm tùy chọn)

Khay Bàn Làm Việc

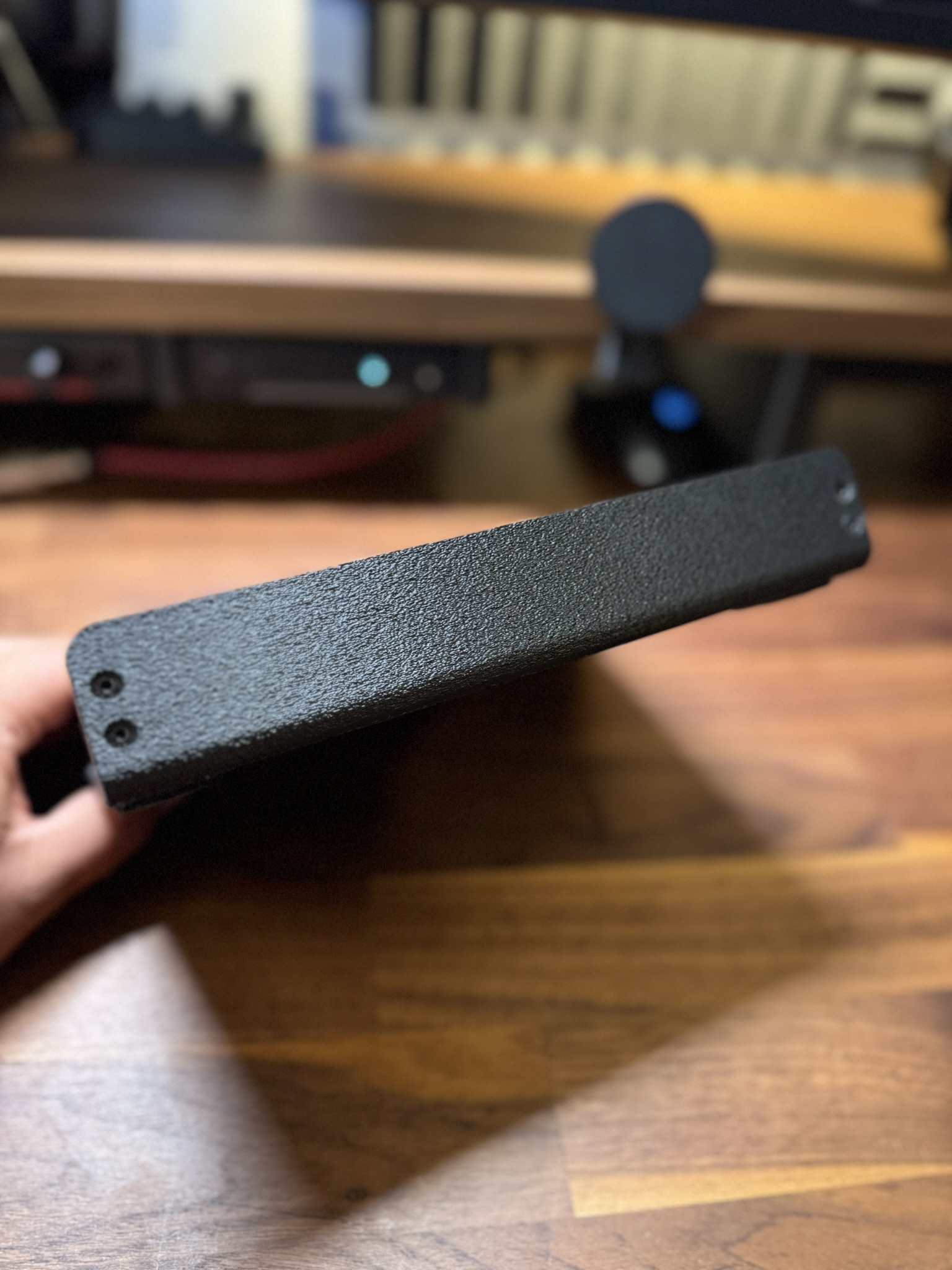

• Ép các vòng ren vào "Desk Tray_TraySide_L" và "Desk Tray_TraySide_R"

• Vặn TraySide vào vị trí

• Mẹo: Nếu bạn có kế hoạch lót khay bằng vải nỉ, hãy sử dụng băng dính hai mặt để cố định trước khi lắp các cạnh khay.

Lưu ý

• Tôi đã tạo một số phiên bản mô hình liền khối, thường yêu cầu vòng ren và lắp ráp, các phiên bản yêu cầu lắp ráp được thiết kế để in nhanh hơn với ít hỗ trợ hơn.

##################################################################

Tùy Chọn Kích Thước

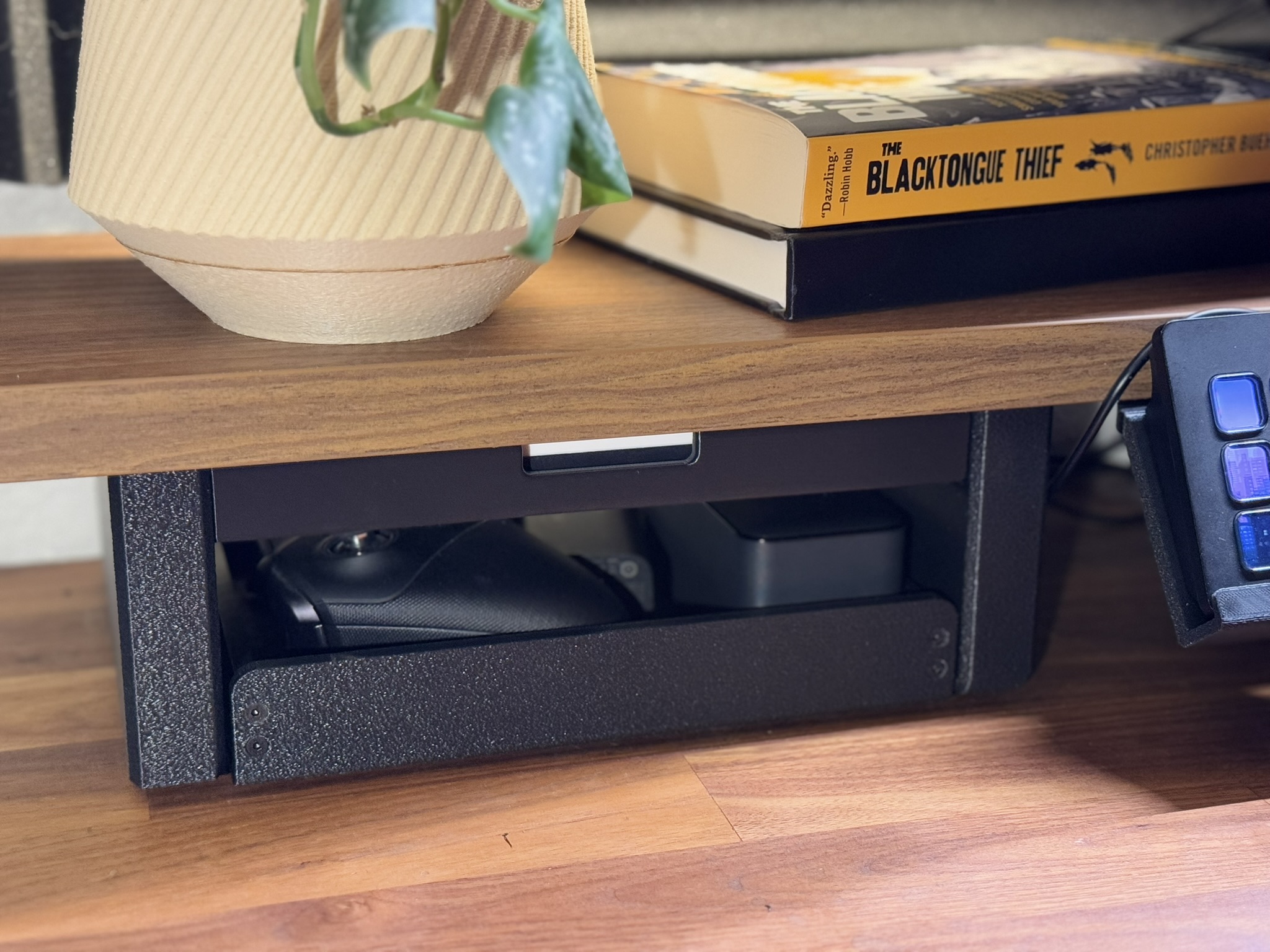

• Ngăn kéo - có hai tùy chọn kích thước khác nhau, hãy đảm bảo bạn in ray phù hợp.
• Chân đế - cũng có hai tùy chọn kích thước khác nhau, 95mm và 115mm. Đo không gian dưới màn hình của bạn để giúp quyết định chọn loại nào.
• Kệ - hai tùy chọn chiều rộng khác nhau cho các kệ nhỏ gắn dưới 137mm và 157mm. hãy đảm bảo bạn sử dụng jig phù hợp cho các lỗ lắp.
• Giá đỡ Điện thoại - hai kích thước khác nhau 40 và 65mm cho điện thoại hoặc máy tính bảng có kích thước khác nhau.

##################################################################

Cảm ơn đã đọc! - Nếu bạn có bất kỳ câu hỏi nào về lắp ráp, vui lòng để lại bình luận, hoặc nếu bạn có bất kỳ yêu cầu nào về các mô-đun hoặc phụ kiện mới.

##################################################################

Cập Nhật

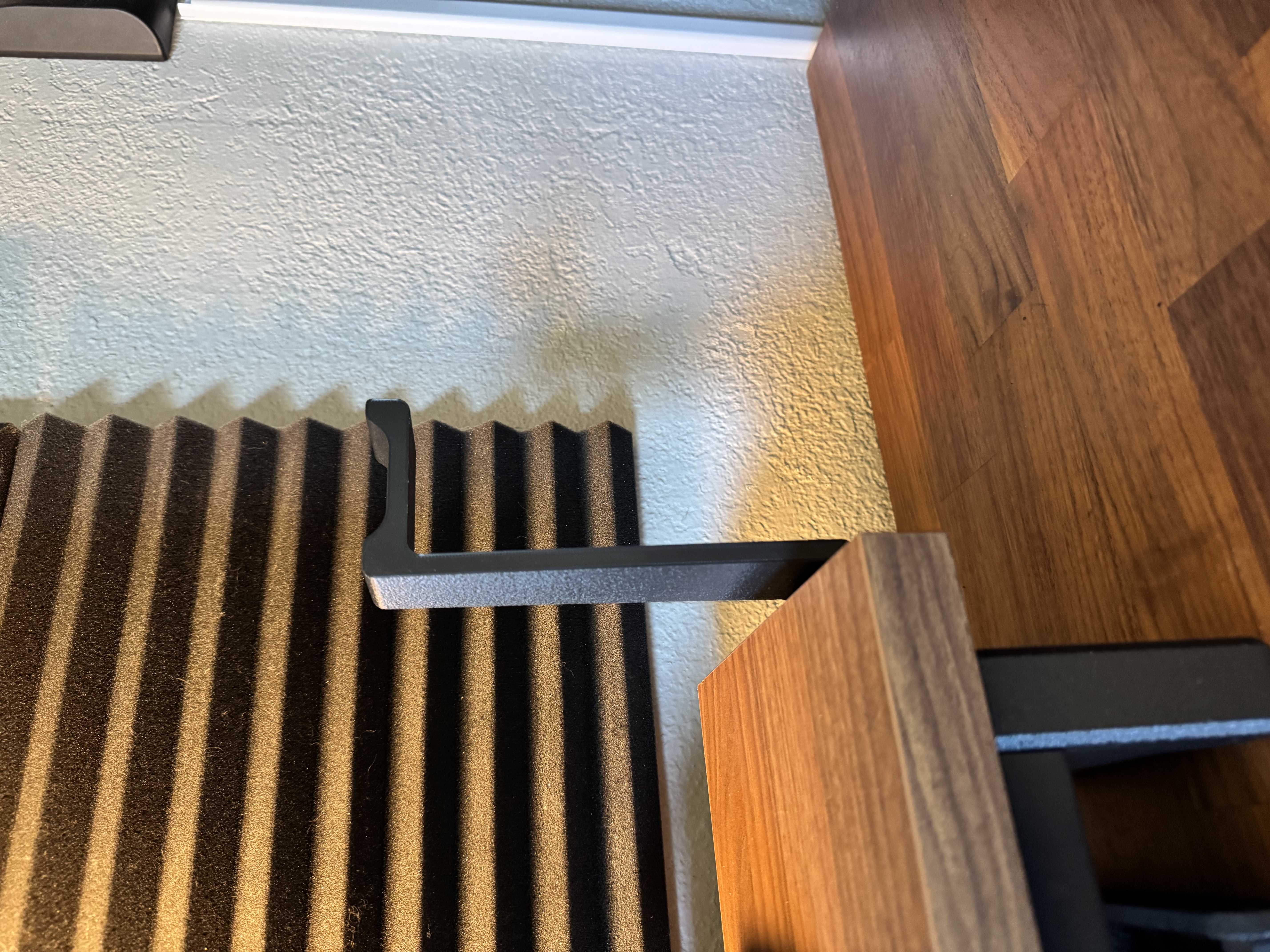

Giá đỡ Tai nghe được thêm vào ngày 16.08.24

##################################################################

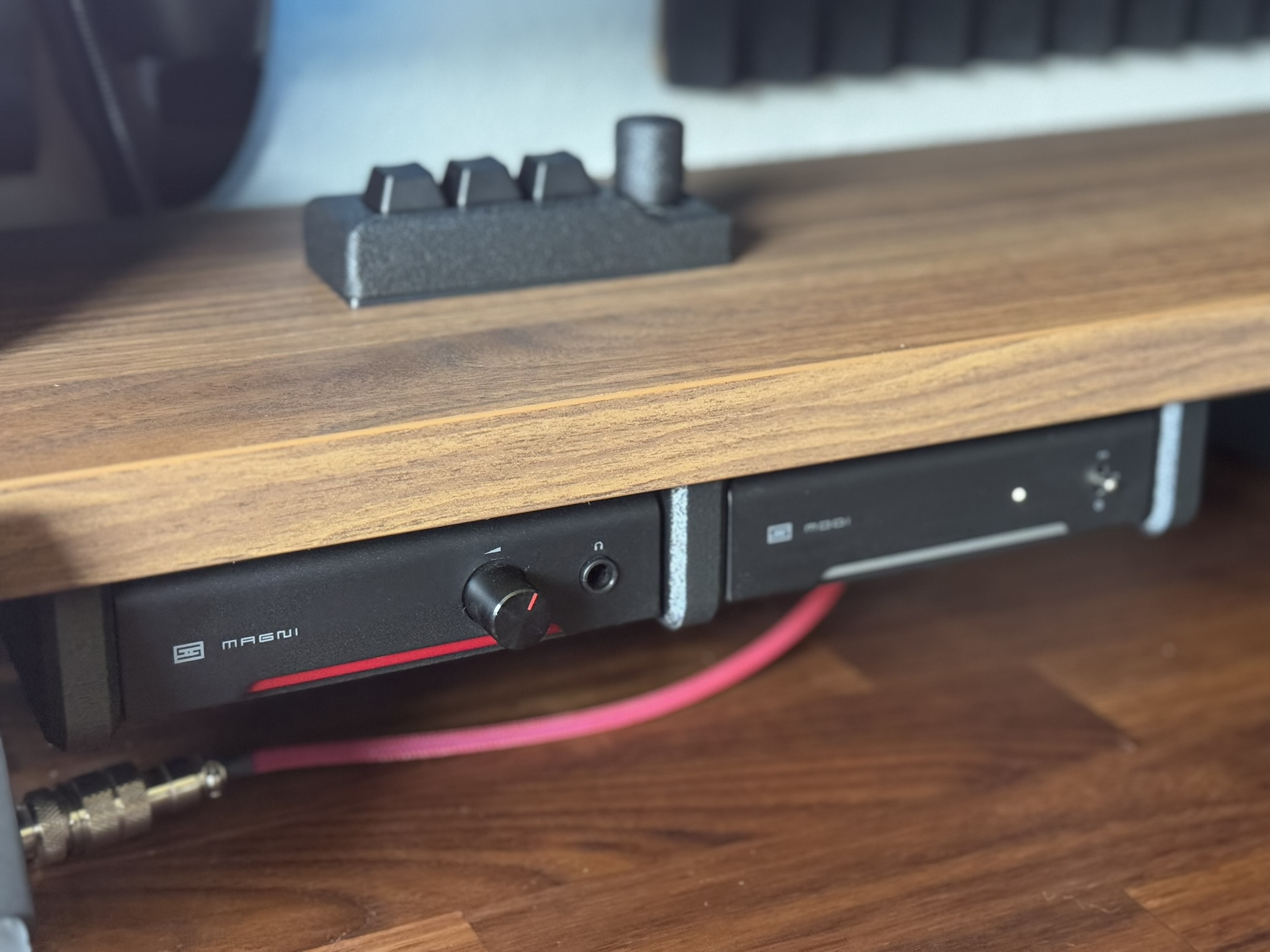

Giá đỡ Bàn phím Macro được thêm vào ngày 23.08.24

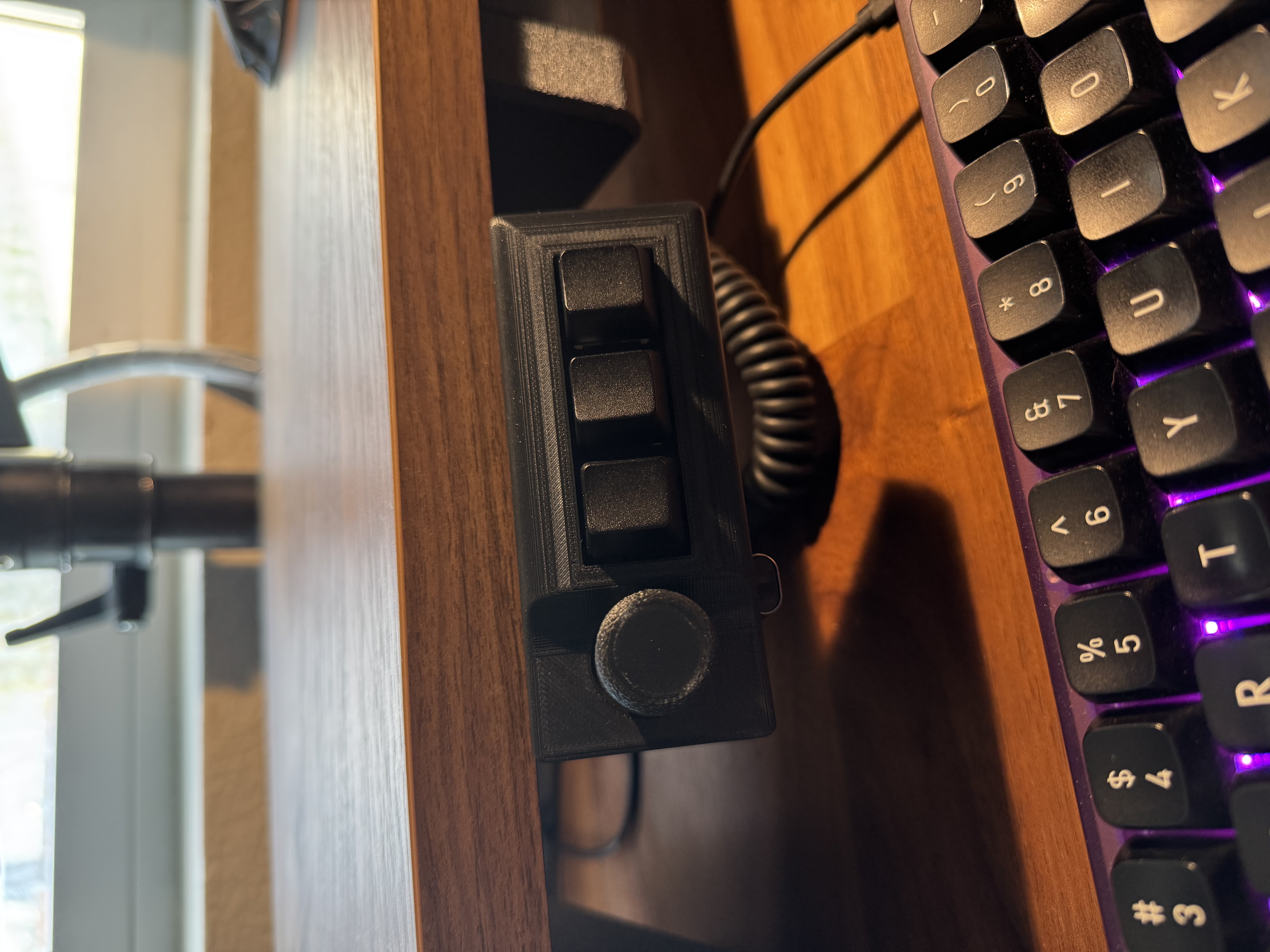

• Các tệp và hướng dẫn cho Bàn phím Macro ở đây - Hộp Bàn phím Macro Ali Express với Núm xoay

• Khuyến nghị bạn mua Bộ chuyển đổi USB C 90 độ này để hỗ trợ quản lý cáp

##################################################################

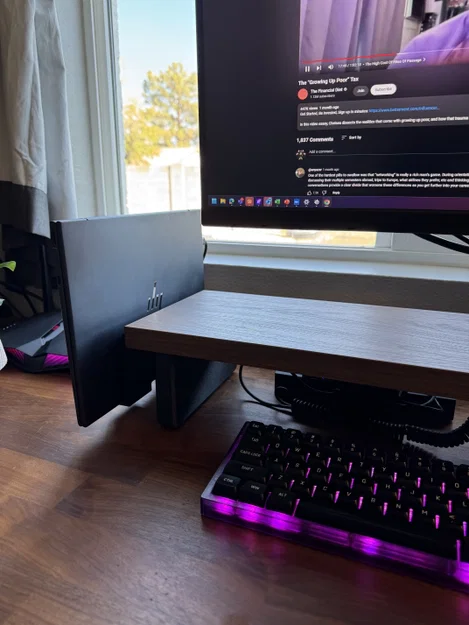

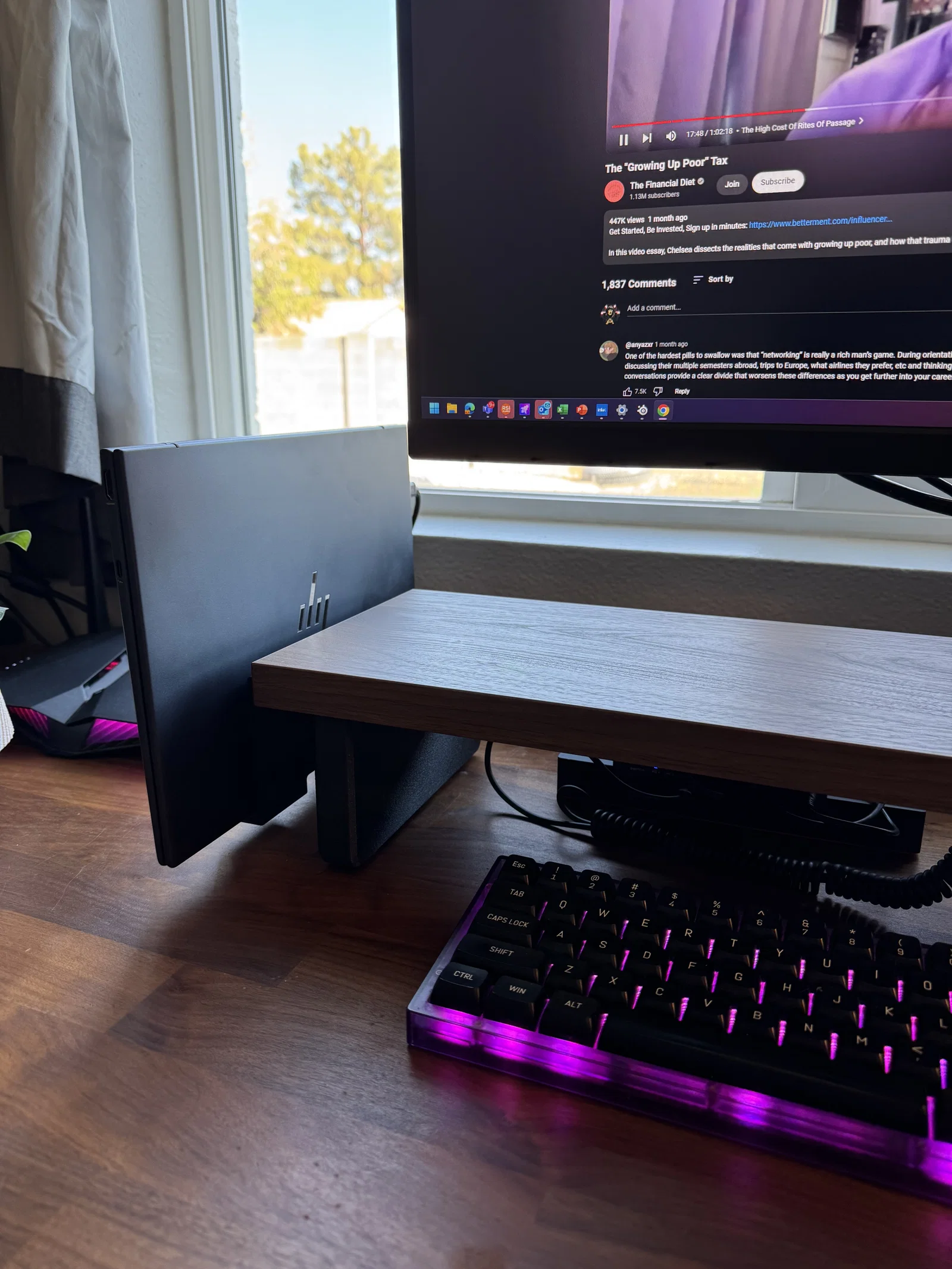

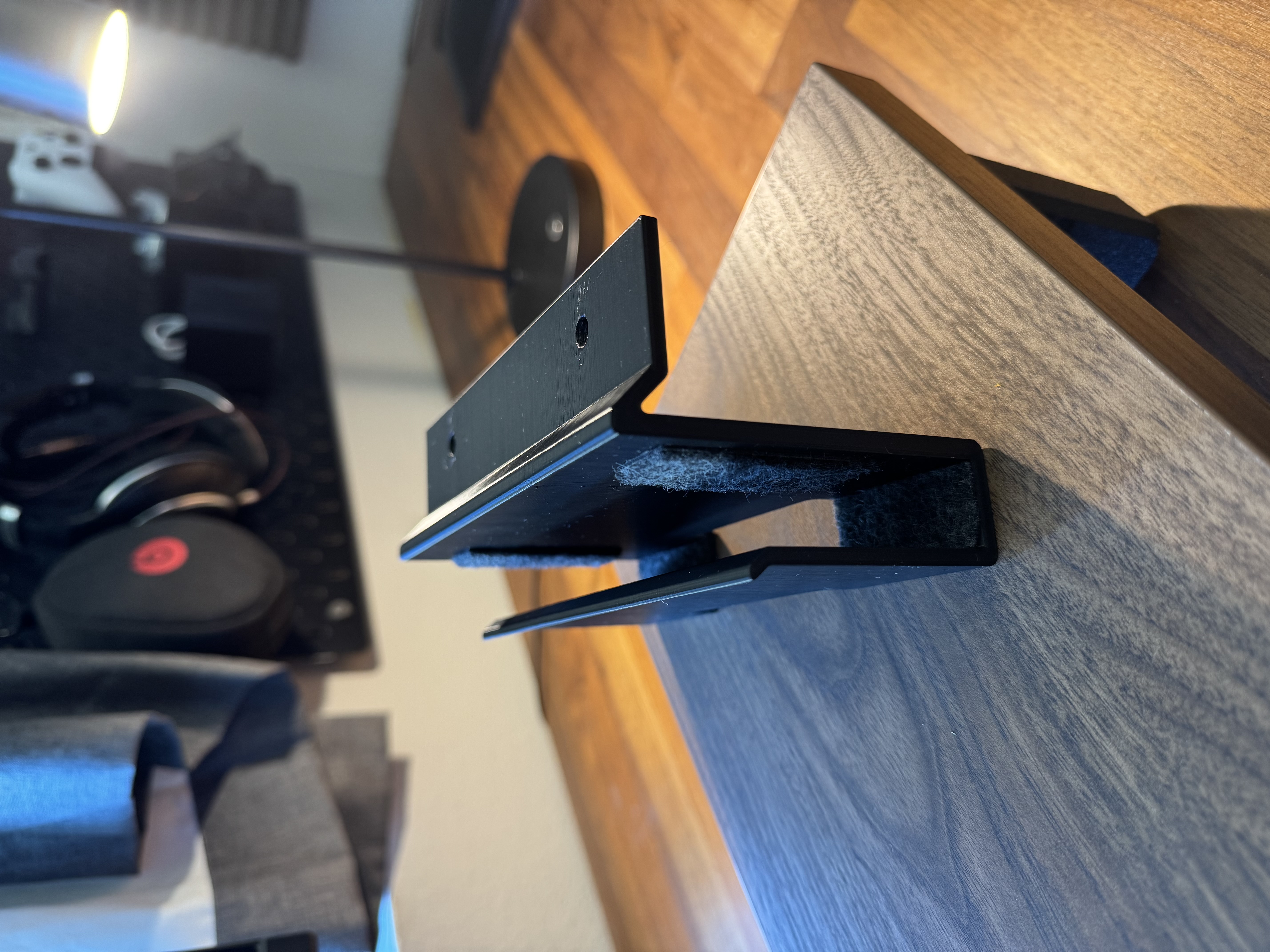

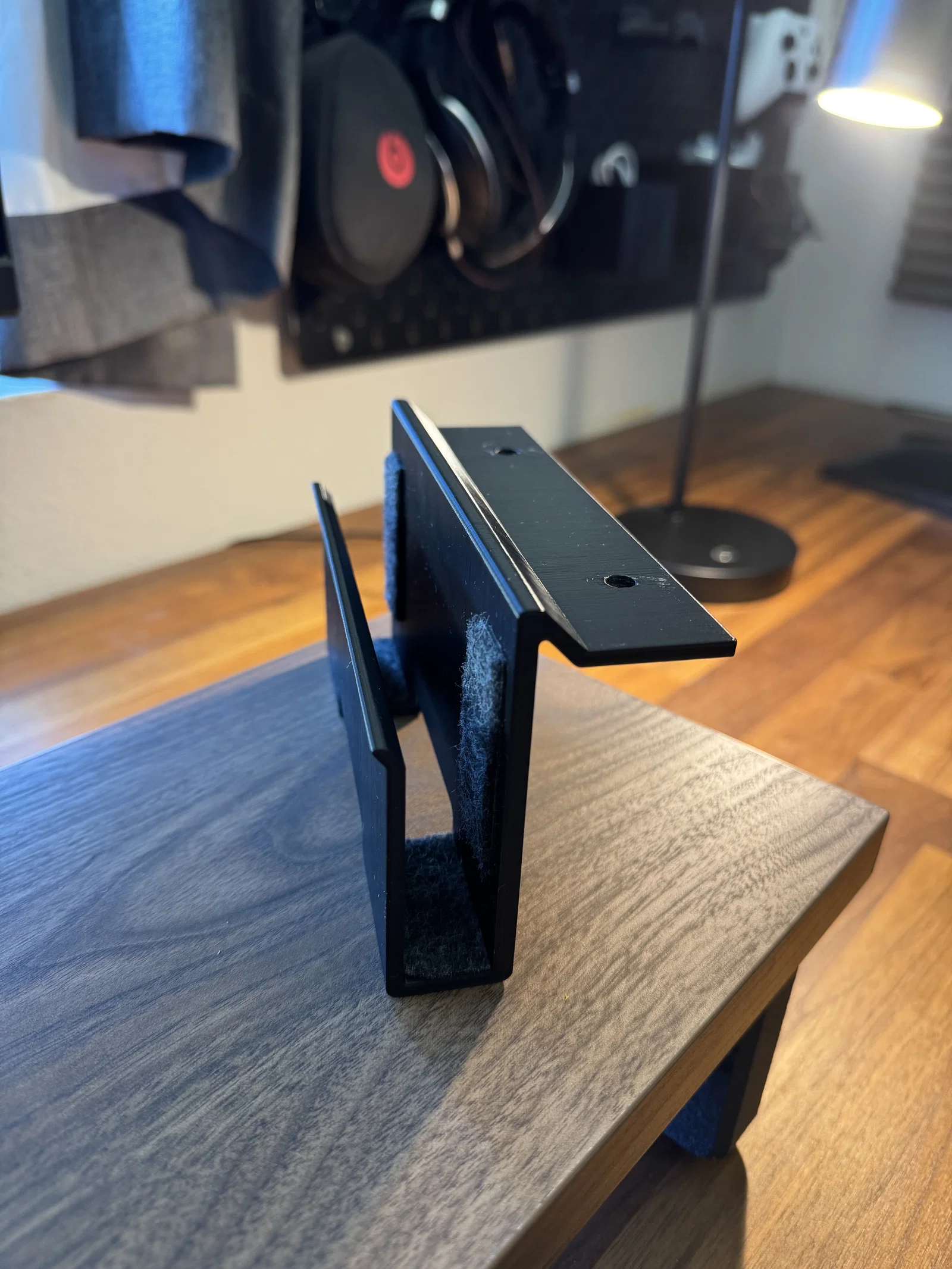

Dock Máy tính xách tay được thêm vào ngày 23.09.24

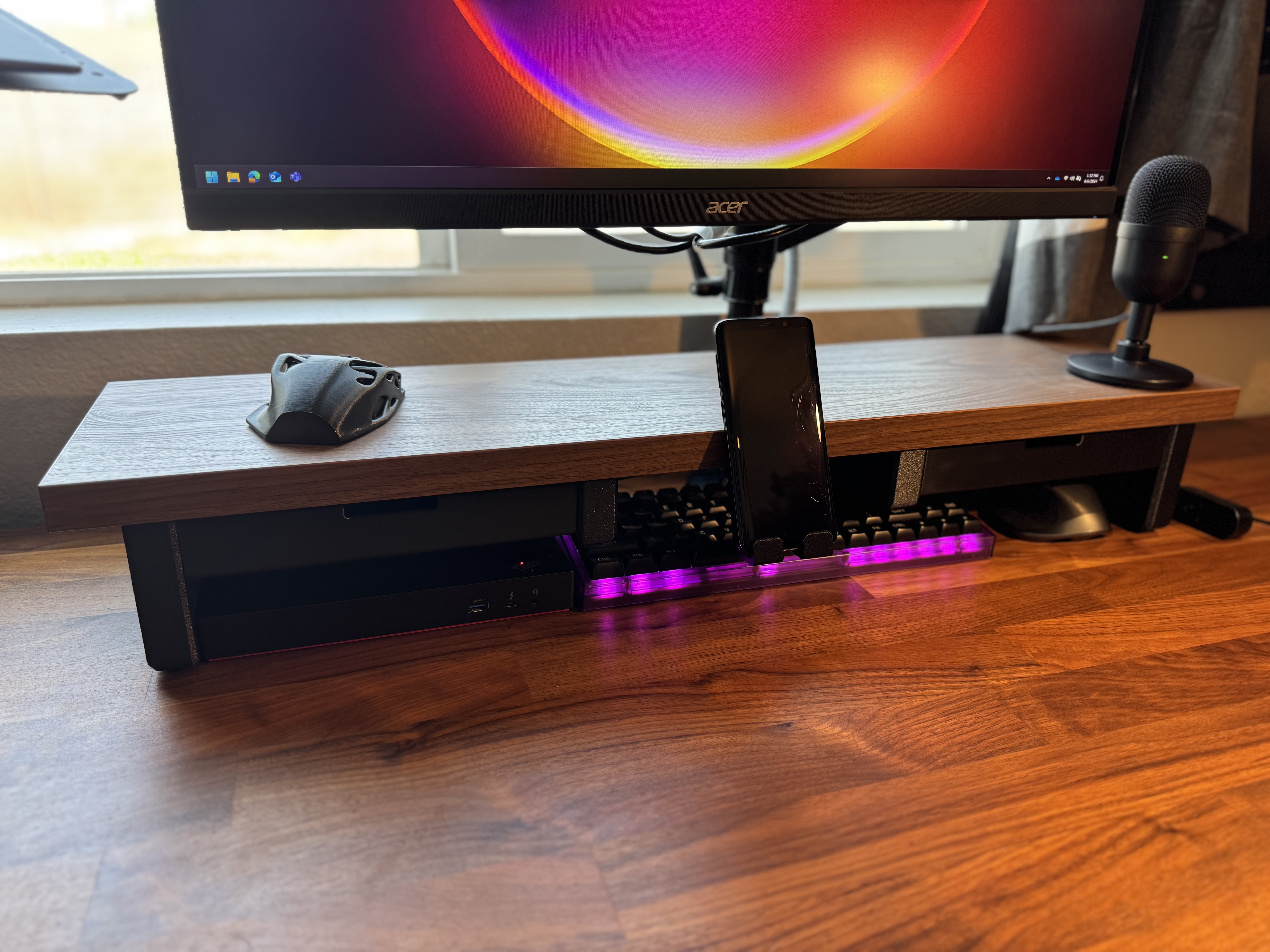

• Đã thêm hai kích thước khác nhau 20mm và 25mm, khuyến nghị cho máy tính xách tay nhỏ hơn, nhẹ hơn.

• Để lắp, bạn có thể sử dụng các lỗ vít để đánh dấu vị trí trên kệ và khoan hoặc sử dụng jig chân vì khoảng cách cho phần cứng lắp đặt giống như chân đế.

• Khuyến nghị: thêm vải nỉ vào đáy và thành dock bằng băng dính hai mặt để giảm ma sát.

##################################################################

Hỗ trợ cho ngăn kéo thêm được thêm vào ngày 29.09.24

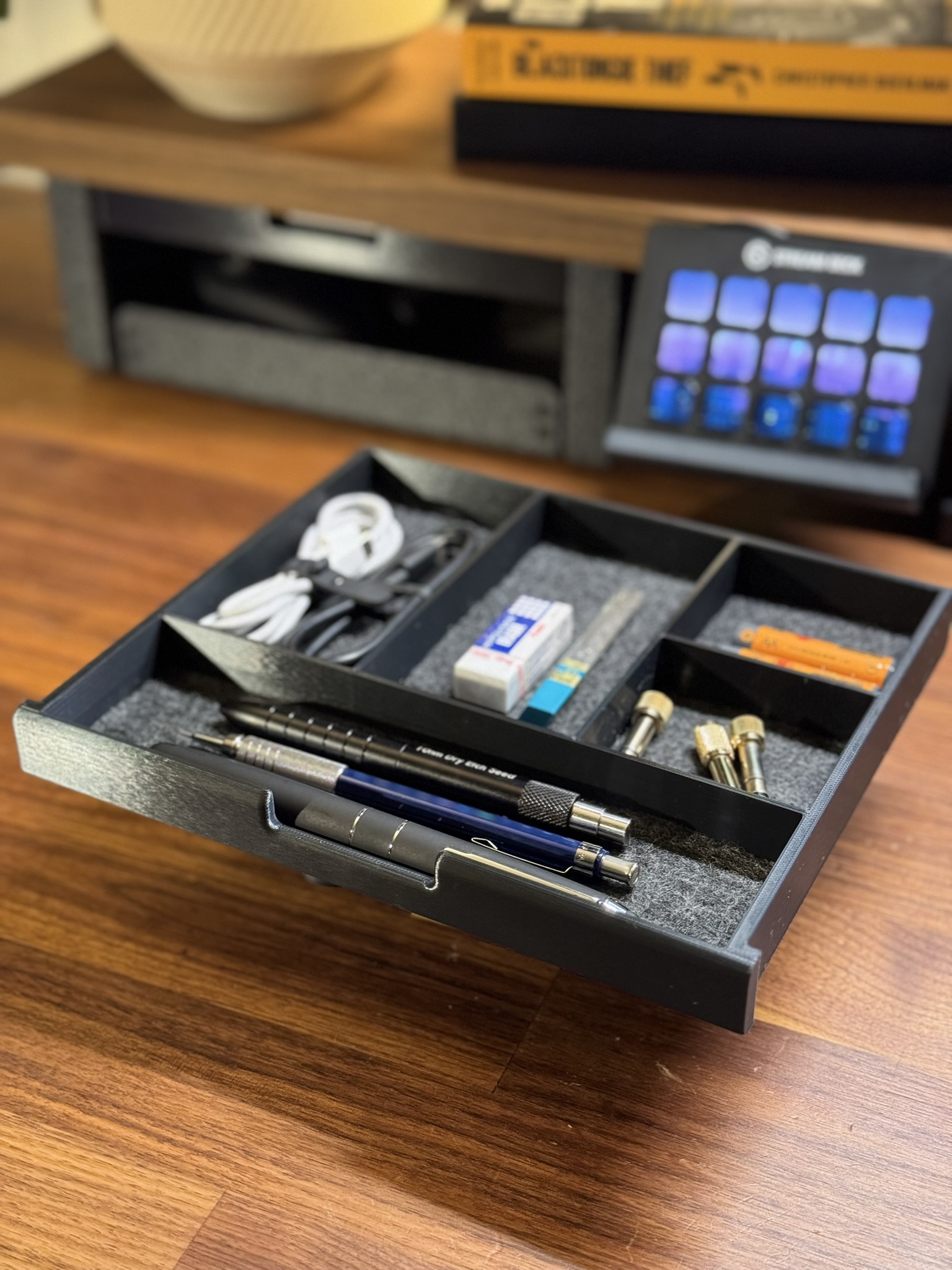

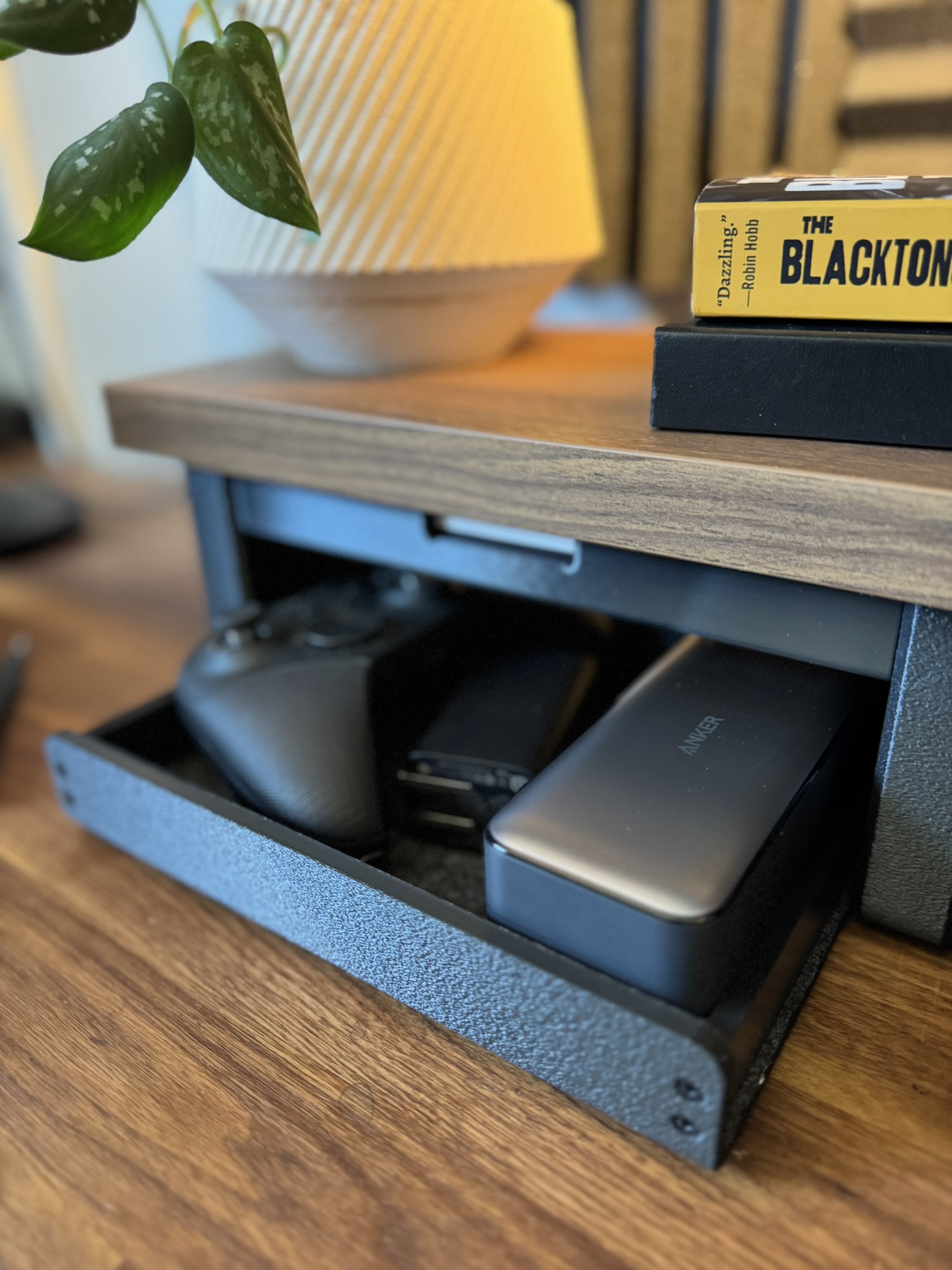

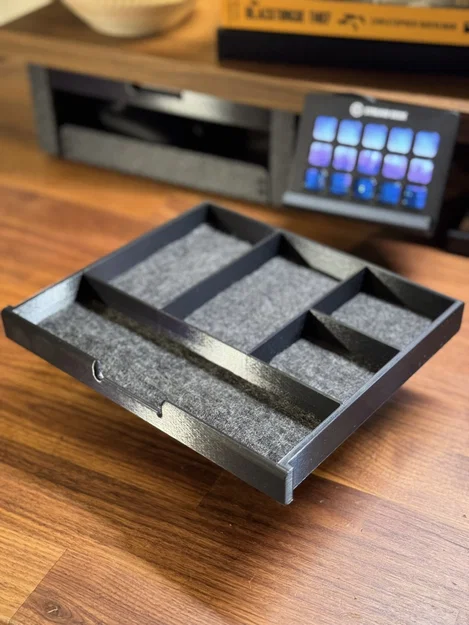

• đã thêm một phiên bản chân mới với các lỗ lắp thêm cho ray, điều này sẽ cho phép thêm 3 ngăn kéo nhỏ hoặc 1 nhỏ và 1 lớn như hình dưới đây.

##################################################################

Cập nhật Giá đỡ Stream Deck, ngày 06.10.24

phiên bản mới loại bỏ gờ dưới, hoàn toàn vì mục đích thẩm mỹ

##################################################################

Giá đỡ Sạc Apple Watch được thêm vào, ngày 08.10.24

đã thêm giá đỡ sạc apple watch theo yêu cầu, tôi không thể kiểm tra nó vào lúc này vì tôi không có đồng hồ apple, băng dính hai mặt là cần thiết để gắn Bộ sạc vào giá đỡ.

##################################################################

Đã thêm Hỗ trợ Trung tâm cho ngăn kéo, ngày 12.10.24

Hỗ trợ trung tâm để sử dụng nhiều ngăn kéo theo cấu hình ngang (Hình bên dưới)

Sửa lỗi khoảng cách lỗ trên chân đế và bộ phận hỗ trợ ngăn kéo, ngày 12.10.24

Các lỗ lắp sai tâm 0.5 MM, đã cập nhật chân đế và mẫu khoan để căn giữa.

##################################################################

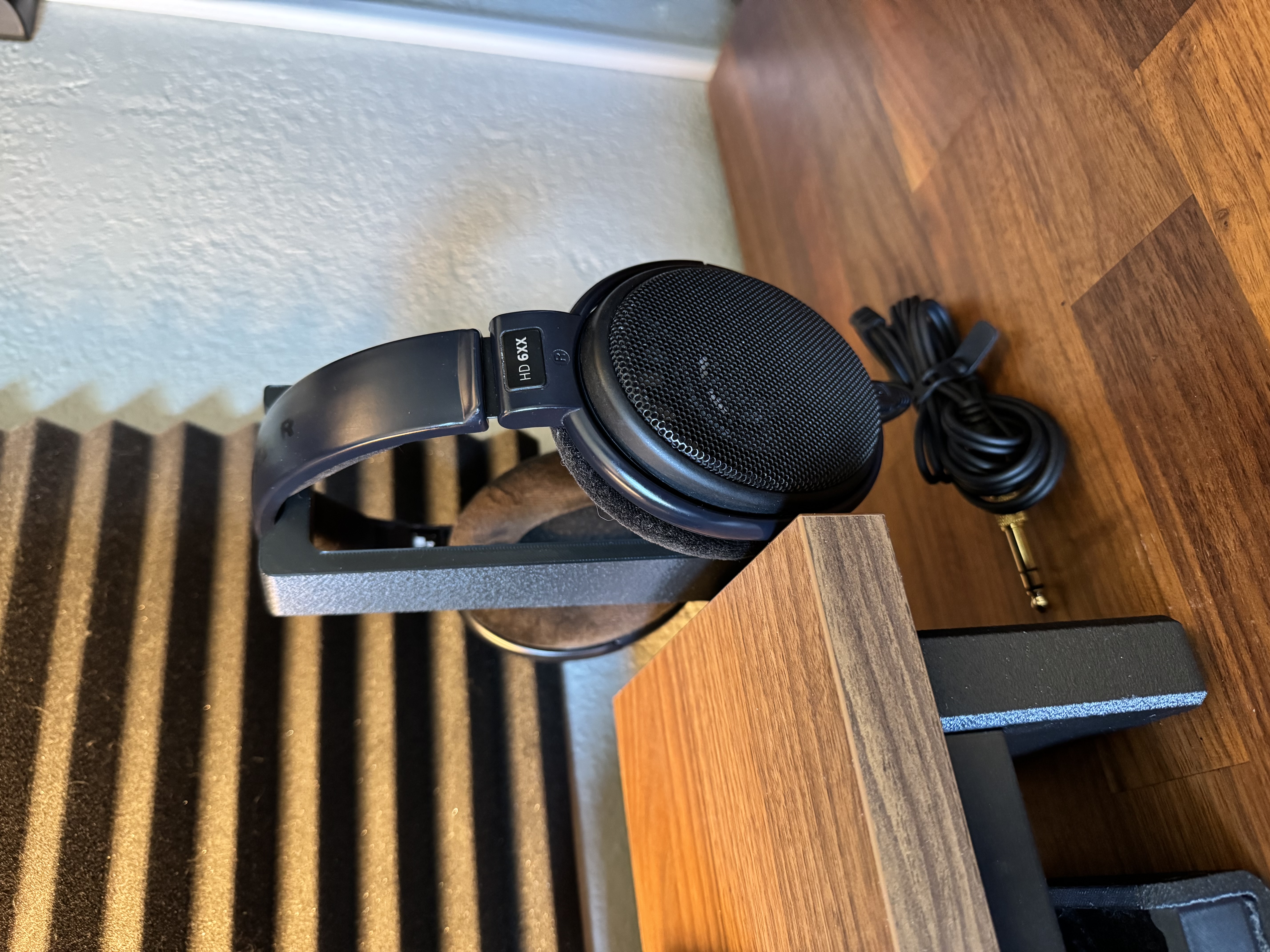

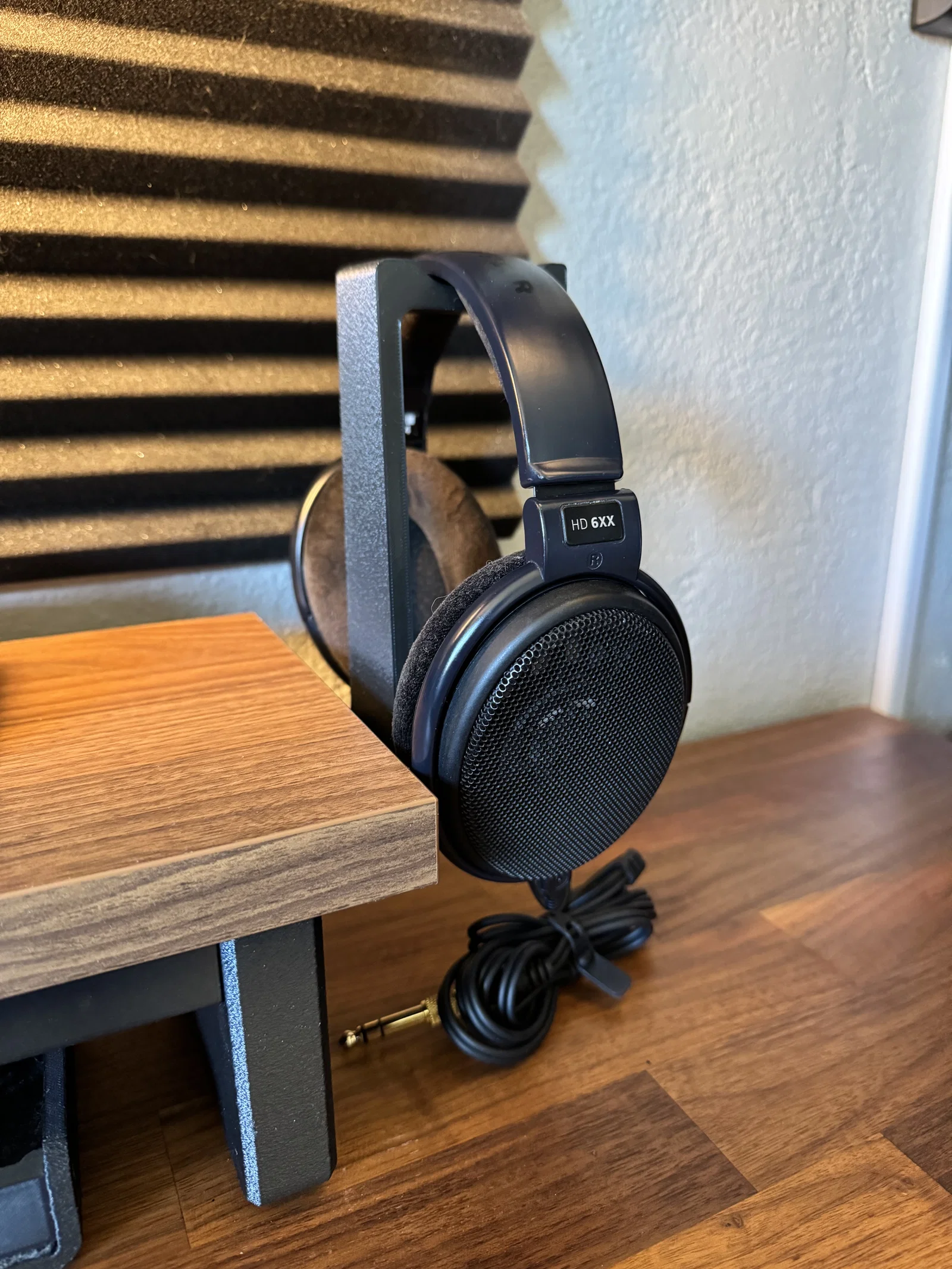

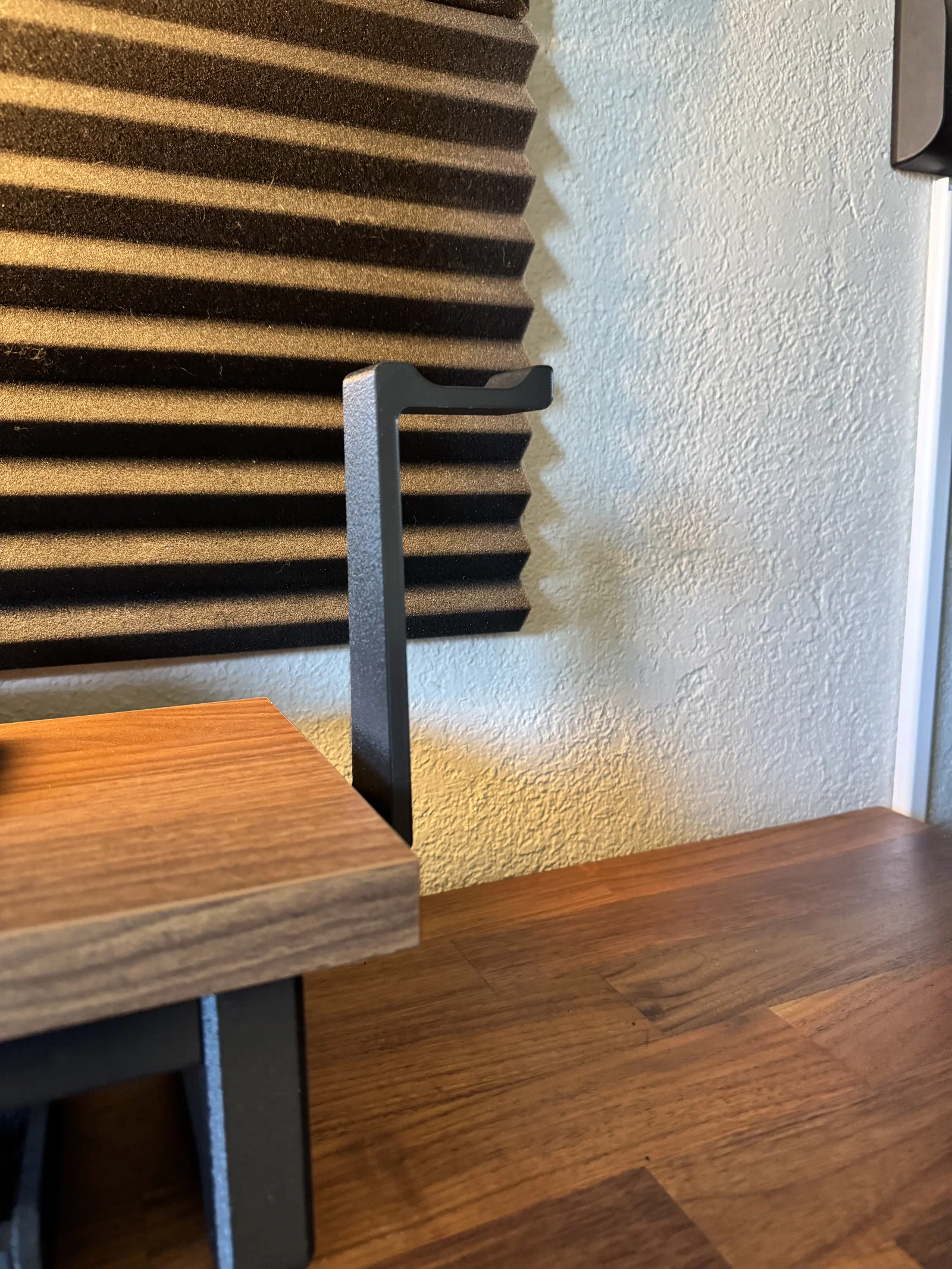

Đã thêm Giá đỡ Tai nghe Lớn hơn cho Tai nghe lớn hơn

##################################################################

Thêm Lựa chọn Chân đế! ngày 05.11.24

Đã thêm chân đế sâu hơn cho những người sử dụng Kệ Ikea 11 1/14 inch:

điều này sẽ loại bỏ nhu cầu in thêm chân để hỗ trợ phía sau và cải thiện tính thẩm mỹ. Những chân đế này khá dài và sẽ chỉ vừa với Prusa Mk3s trở lên nếu in chéo, tôi đang làm việc trên một phiên bản có thể in thành nhiều mảnh.

Đã thêm Chân đế có rãnh, điều này là để giúp giảm chi phí và thời gian in, cũng như tạo vẻ ngoài khác biệt so với bản gốc.

##################################################################

Cập nhật Ngăn kéo và Khay! ngày 13.02.25

Kệ lớn mới, tương thích với khay bàn làm việc

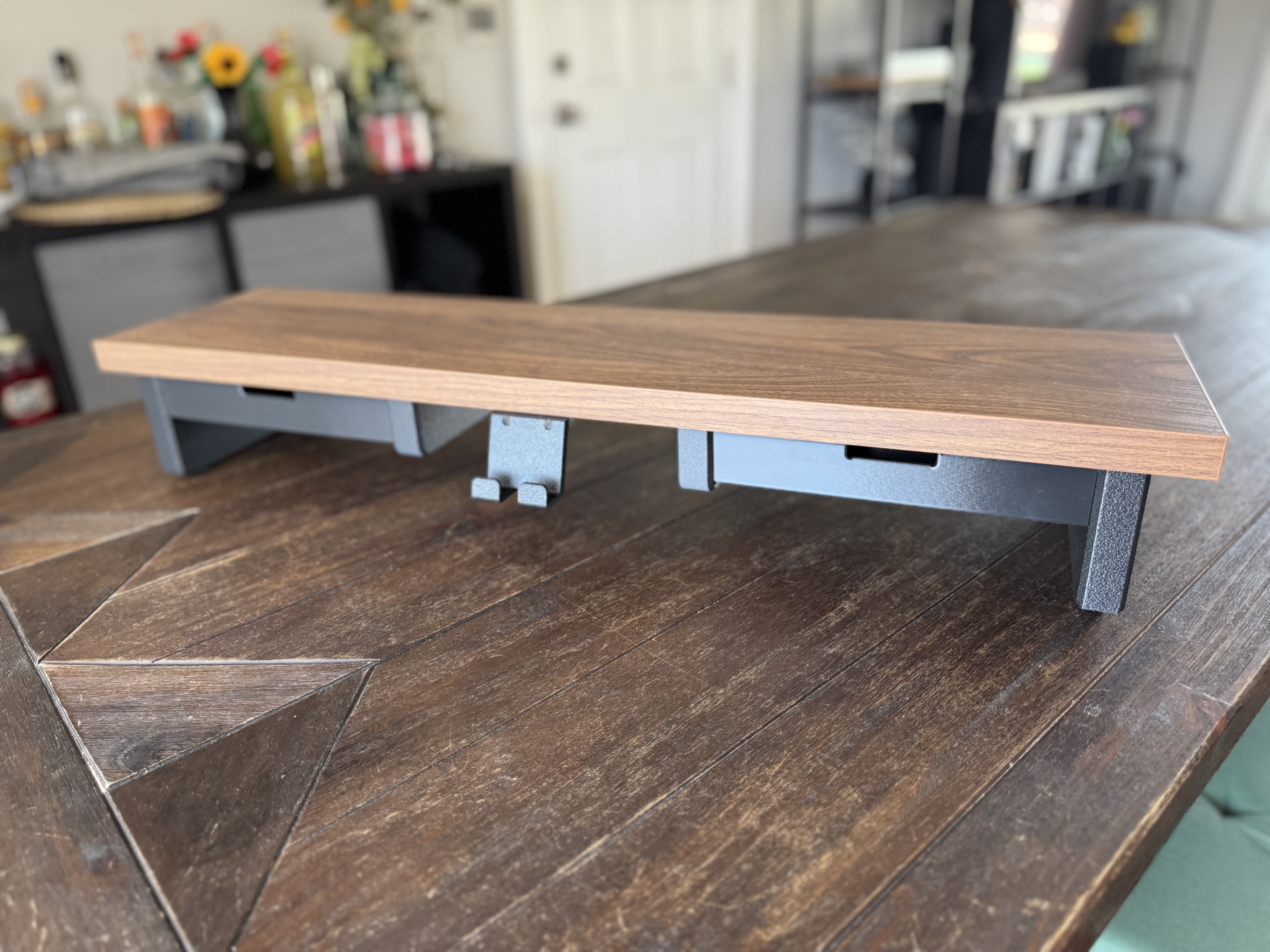

Ví dụ về treo kệ lớn

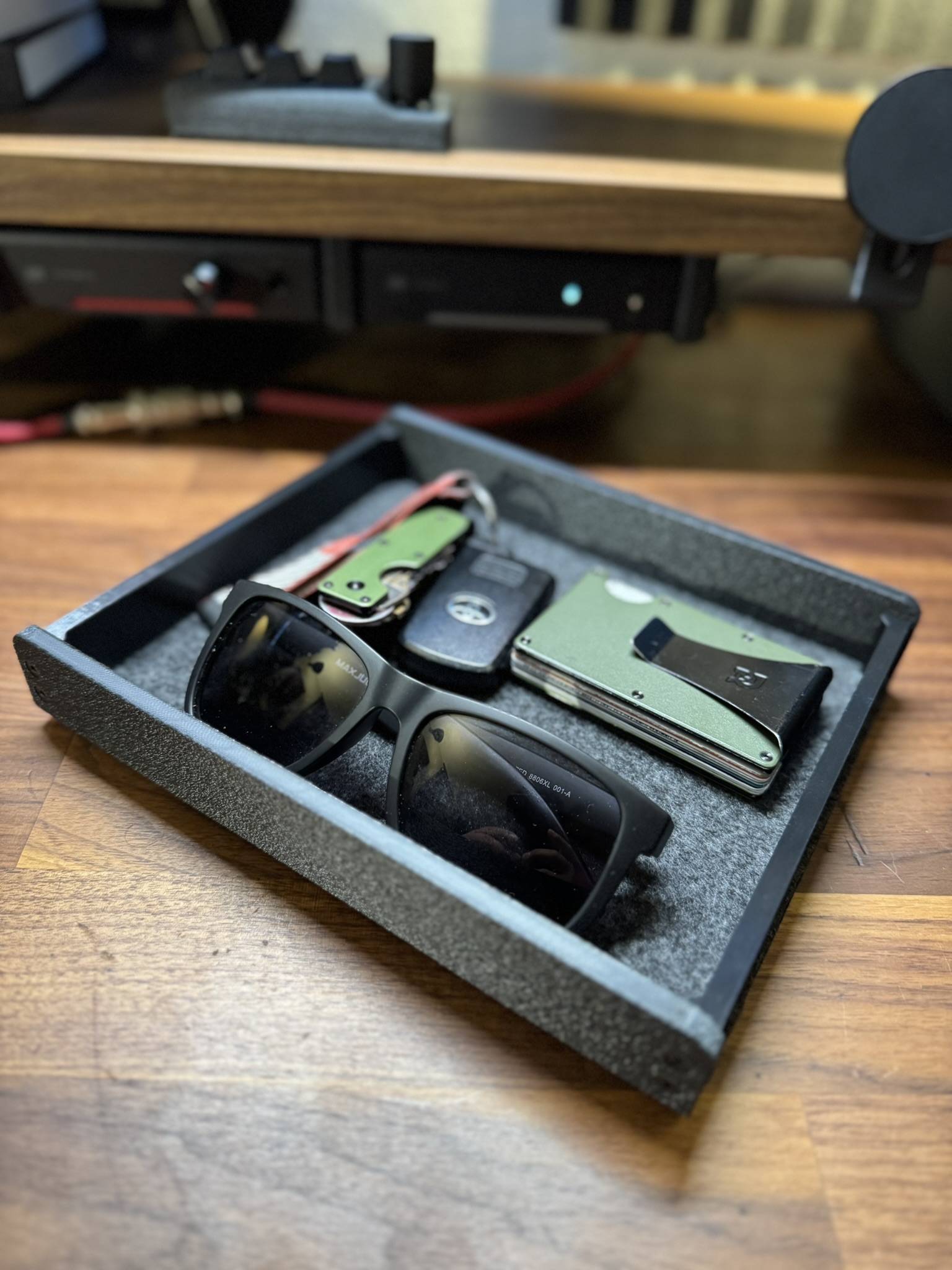

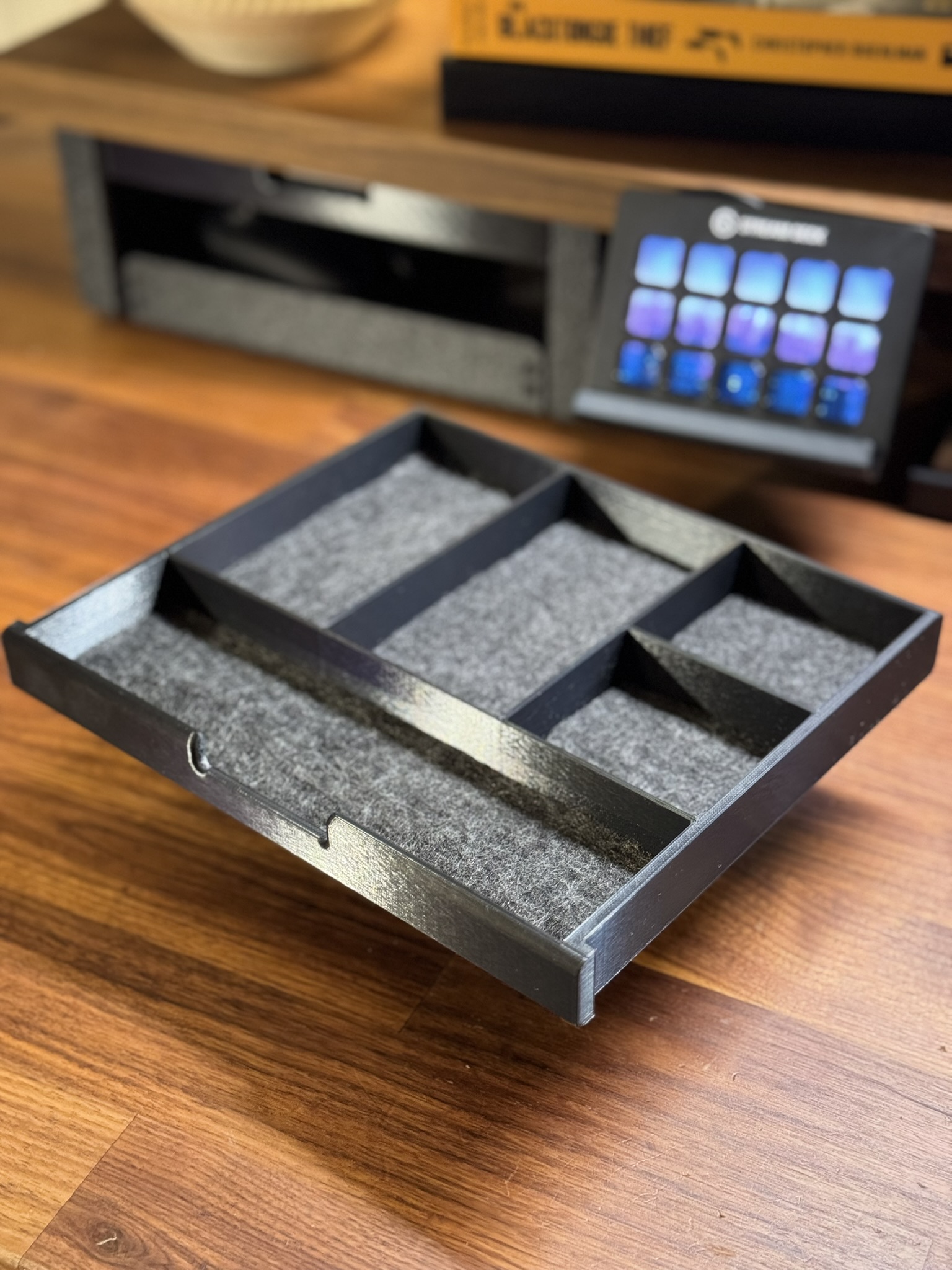

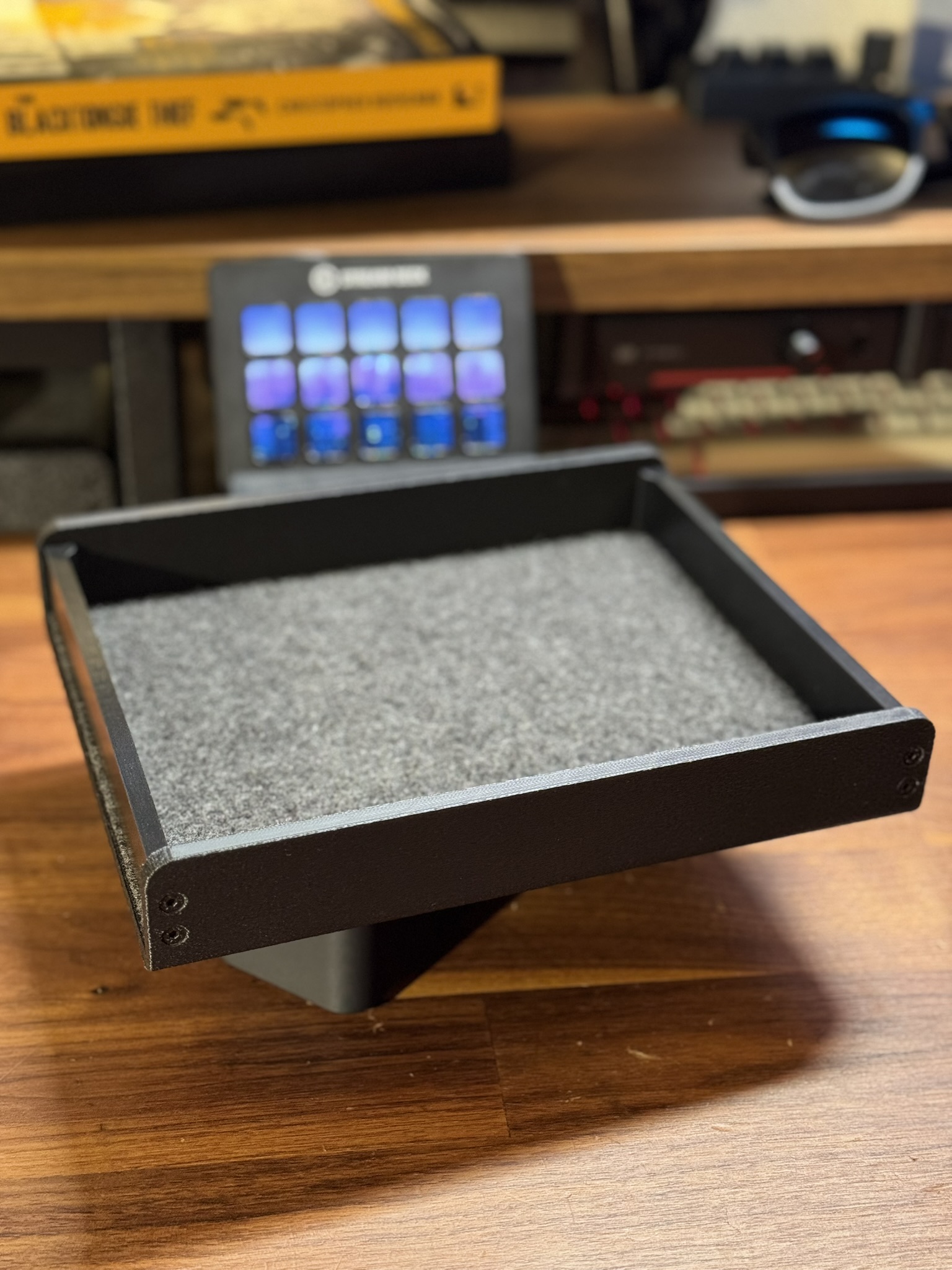

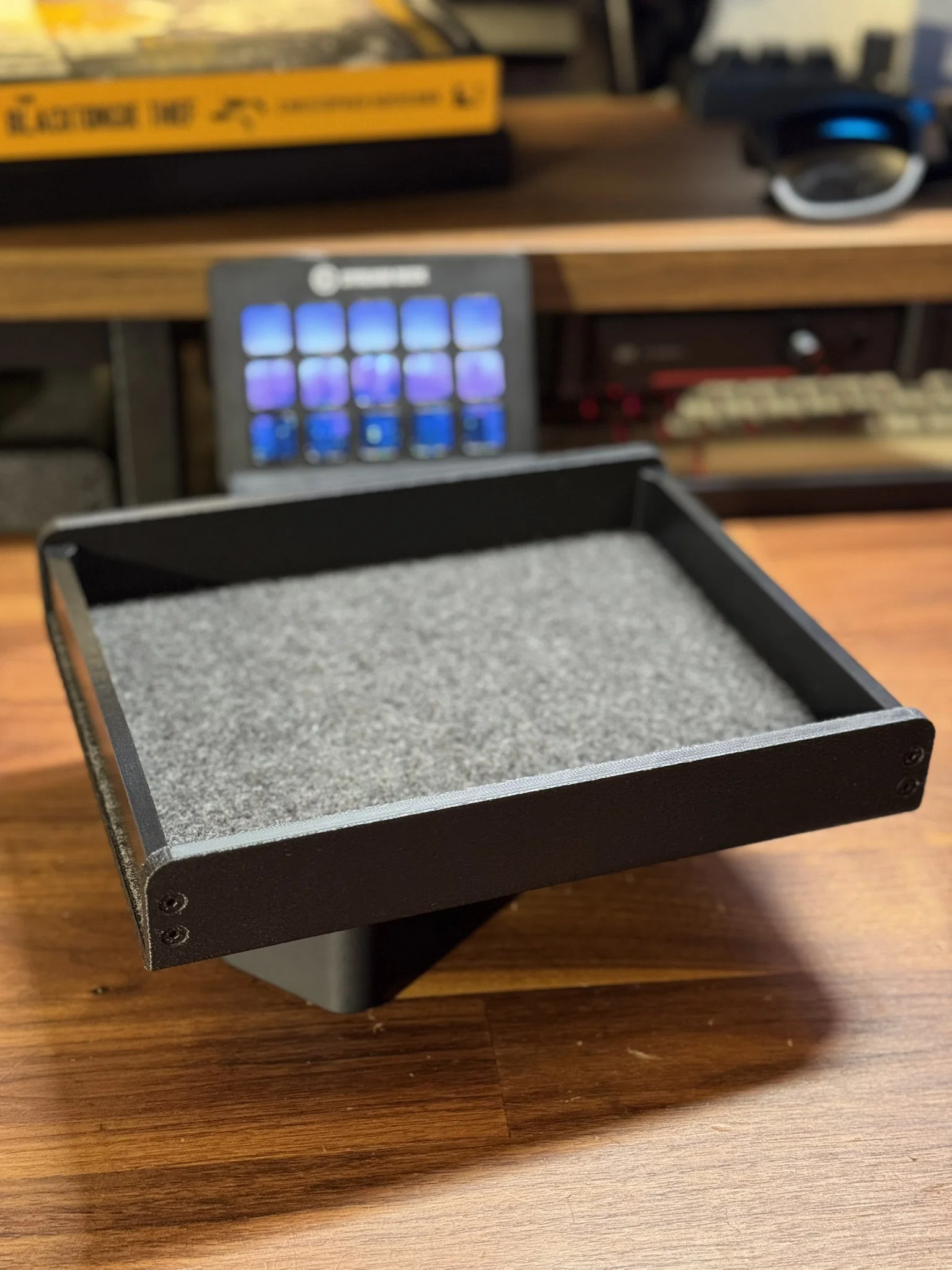

Khay bàn làm việc nhỏ, vừa và lớn, được làm lại để lắp trên kệ như một tùy chọn, thêm một rãnh để dễ dàng kéo ra hơn

Ví dụ về cấu hình khay

##################################################################

Giá đỡ Thiết bị, Giá đỡ Loa! ngày 17.02.25

đã thêm thiết kế mới cho giá đỡ thiết bị loại Steamdeck, nó cũng hoạt động cho máy tính xách tay và sổ tay.

Biến thể Giá đỡ Thiết bị hoạt động như một chân đế

Giá đỡ Loa, với một vài biến thể, tôi đã tạo một trang riêng với hướng dẫn và thêm chi tiết, vui lòng truy cập tại đây

##################################################################

Quản lý Cáp! ngày 20.03.25

kẹp định tuyến cáp đơn giản vừa với lỗ lắp tiêu chuẩn.

##################################################################

Chân đế Chân đế! ngày 30.04.25

Một số thiết kế mới cho chân đế mà tôi đang trong quá trình thử nghiệm, thêm các thiết kế tròn hơn và chân đế có rãnh lớn hơn để tiết kiệm vật liệu

ĐỐI XỨNG NGÀY 24.11.25

Đã làm cho tất cả các chân đế đối xứng để không có phiên bản trái hoặc phải, điều này sẽ giúp giảm số lượng bộ phận và hy vọng làm cho việc biết cần in gì dễ dàng hơn, cũng đã cập nhật một số phụ kiện và thêm giá đỡ micro mới.
