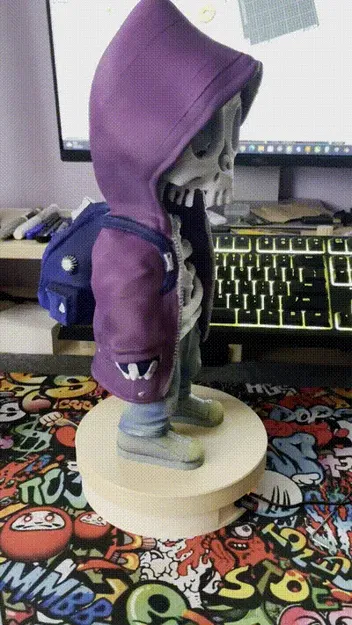

Bàn xoay đơn giản MK5 cho trưng bày và chụp ảnh

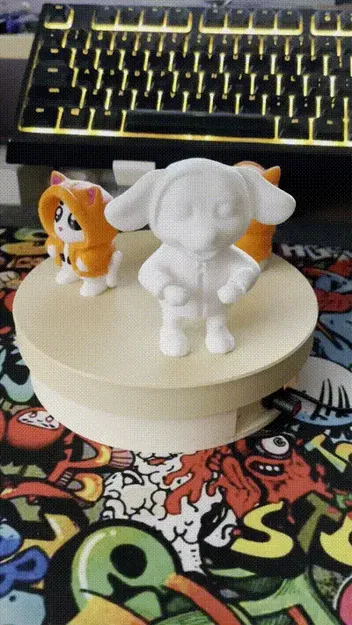

Tôi xin giới thiệu với bạn phiên bản thứ năm của bàn xoay cho việc trình bày sản phẩm và chụp ảnh/quay phim.

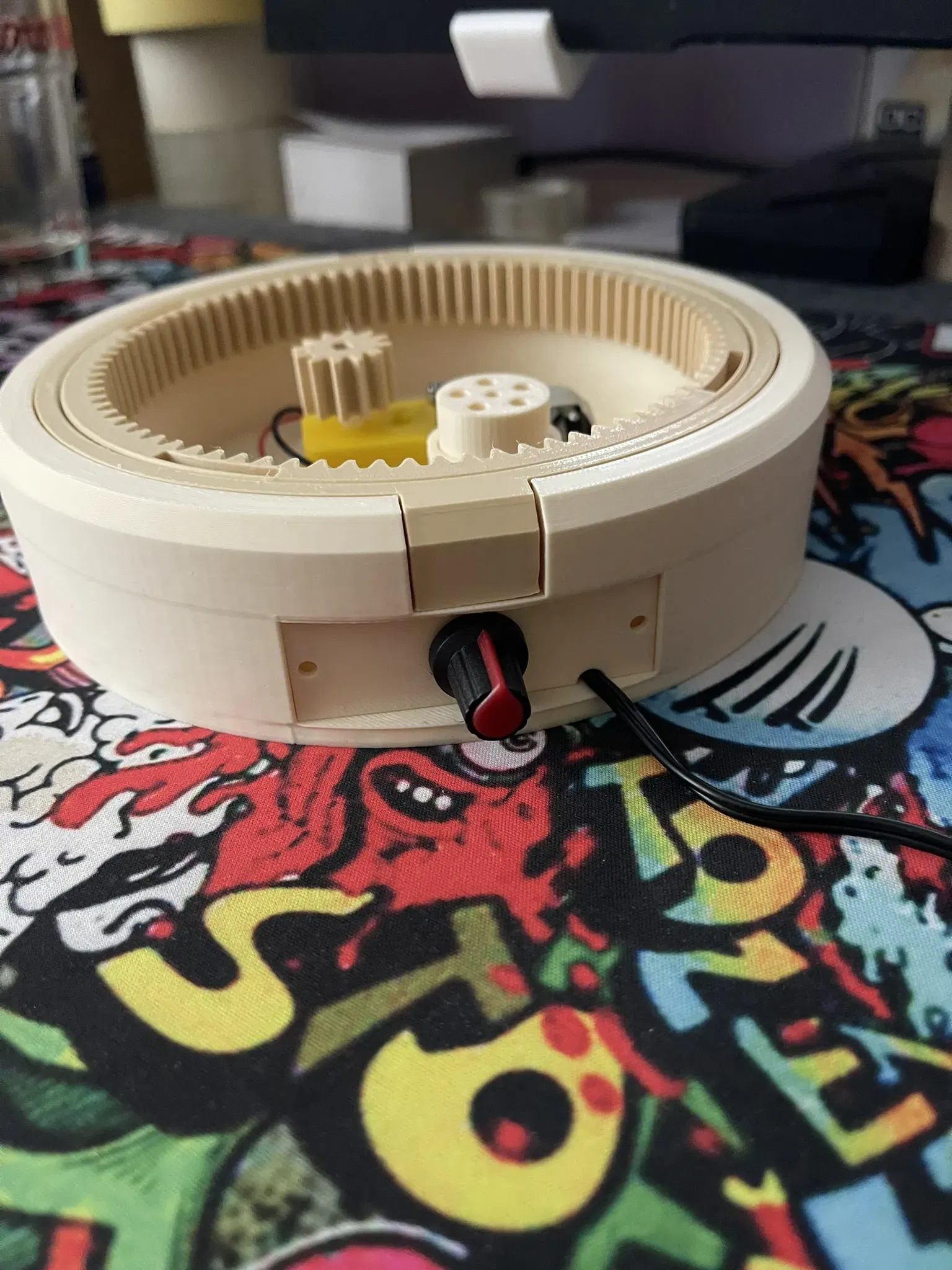

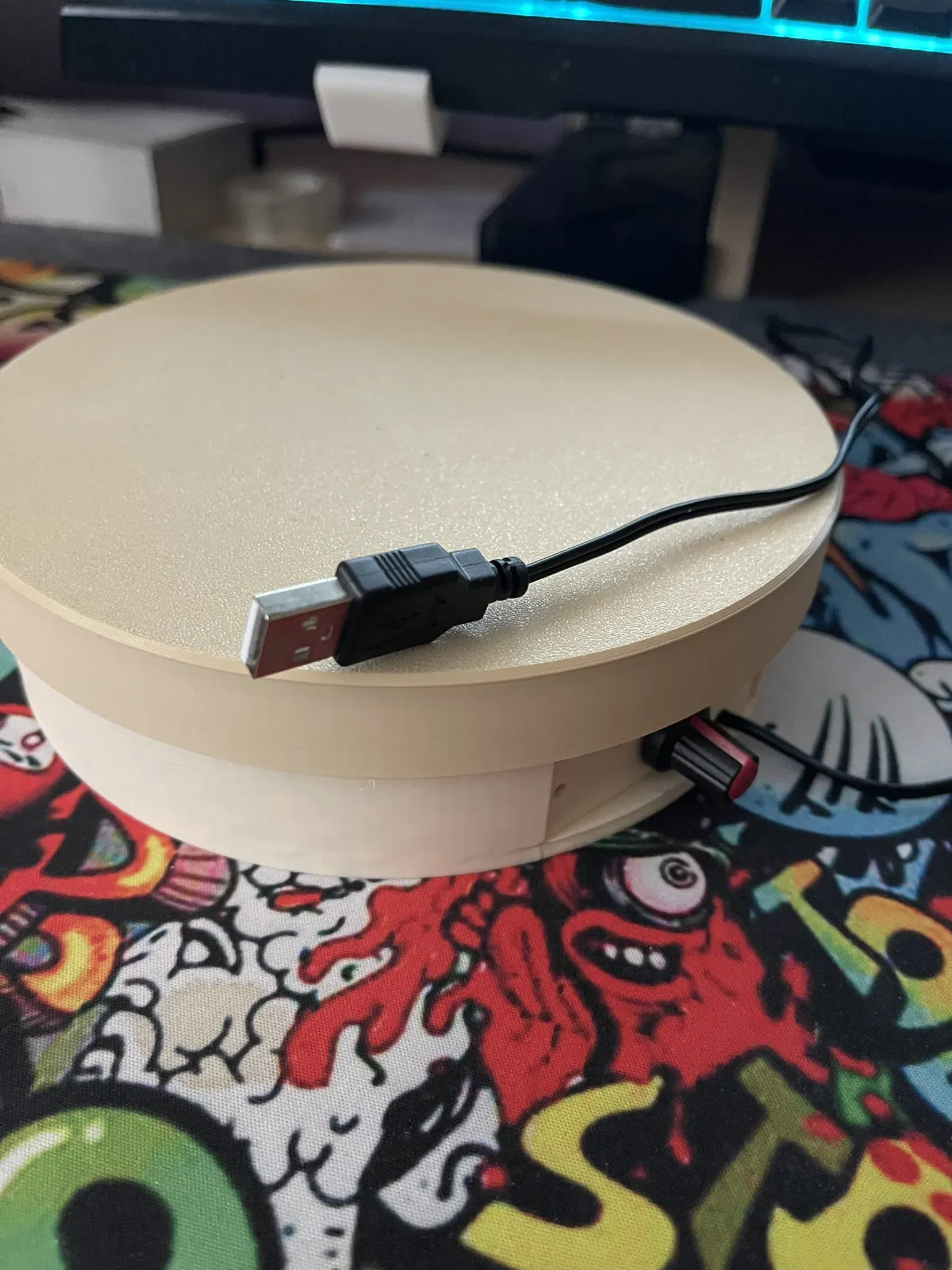

Toàn bộ hệ thống được cung cấp năng lượng bởi một động cơ "arduino" giá rẻ và được cấp 5V từ USB. Tốc độ quay được đảm bảo bởi bộ điều chỉnh PWM (cũng có thể sử dụng một biến trở, tôi chưa thử).

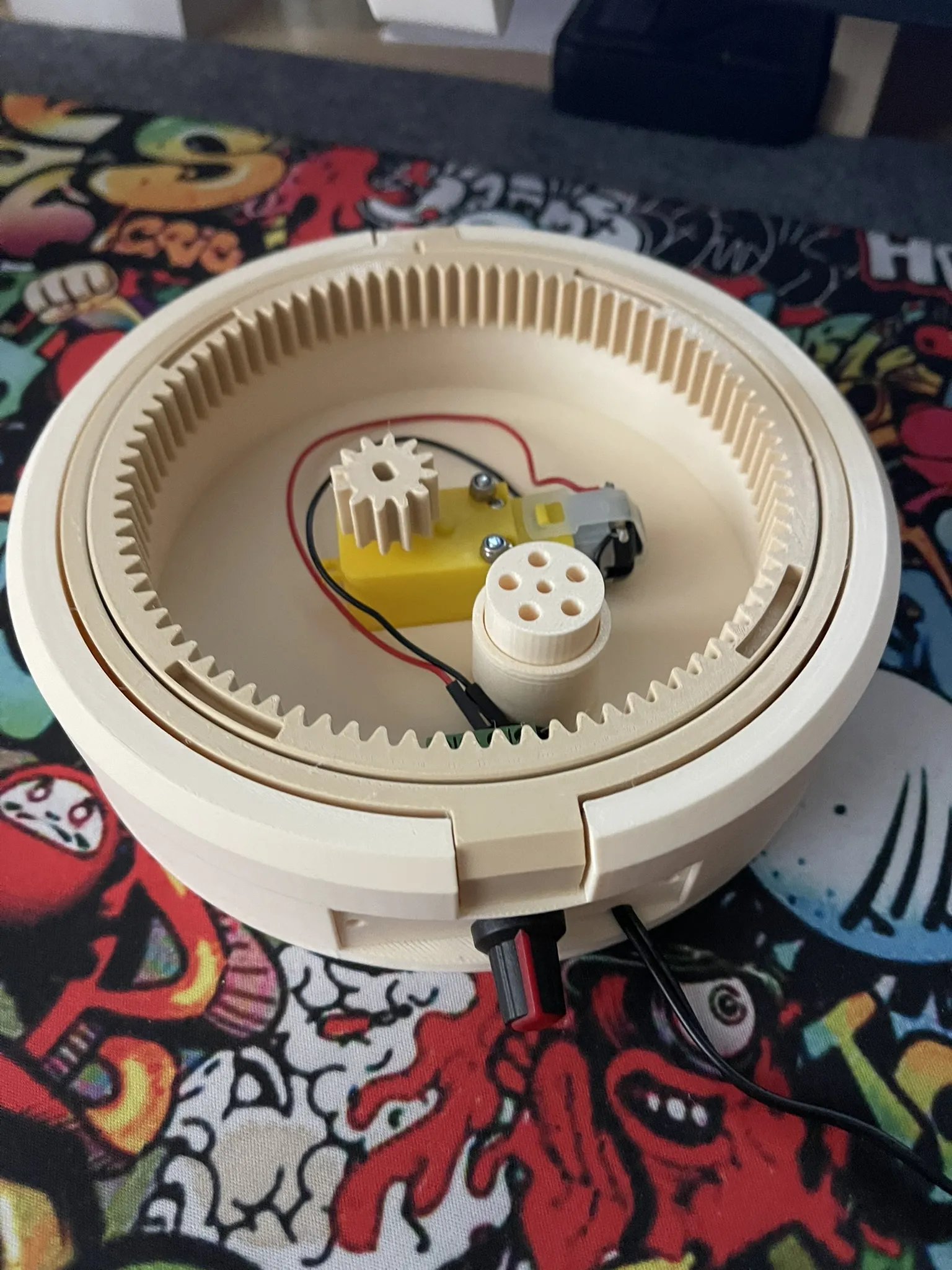

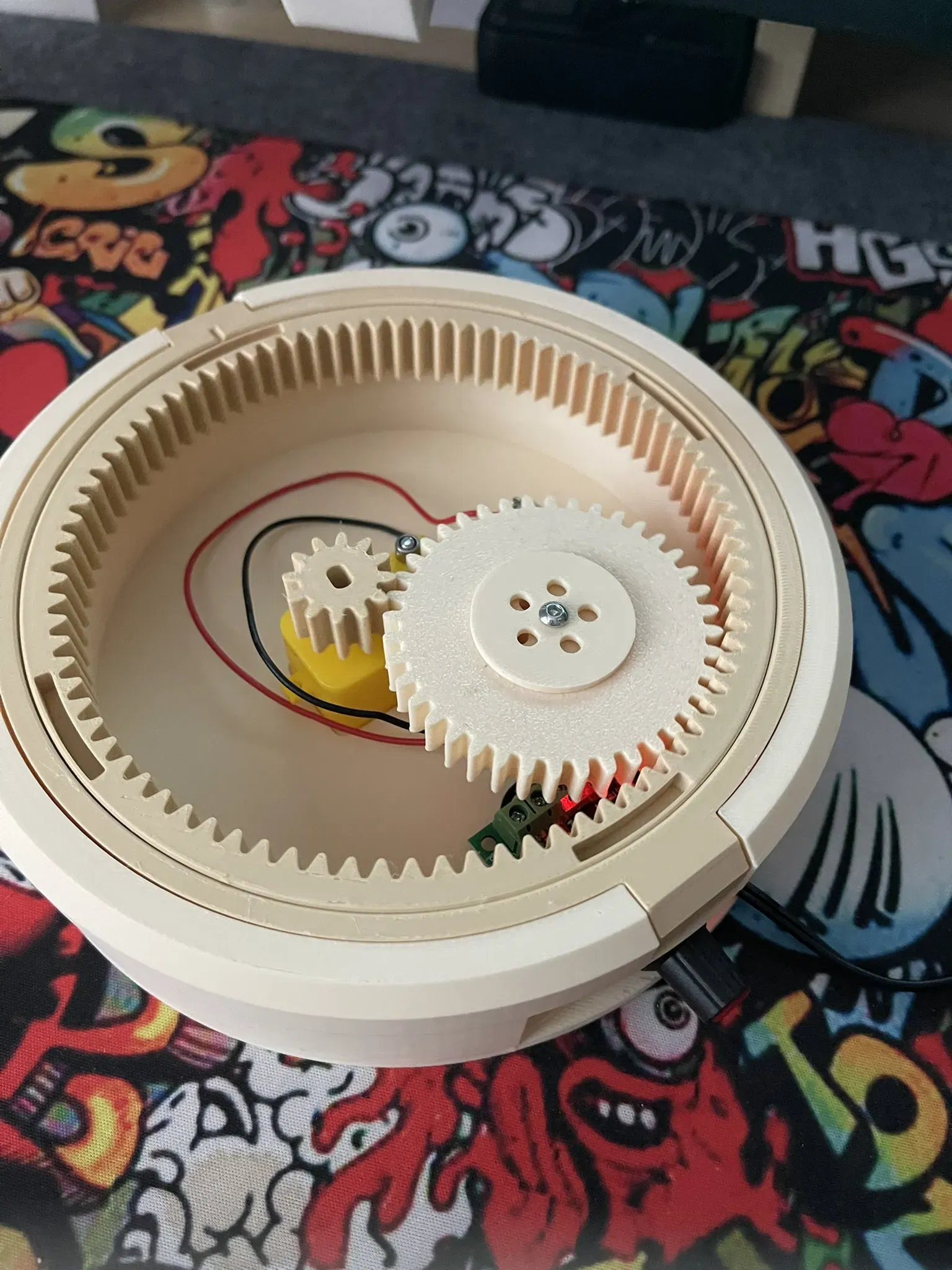

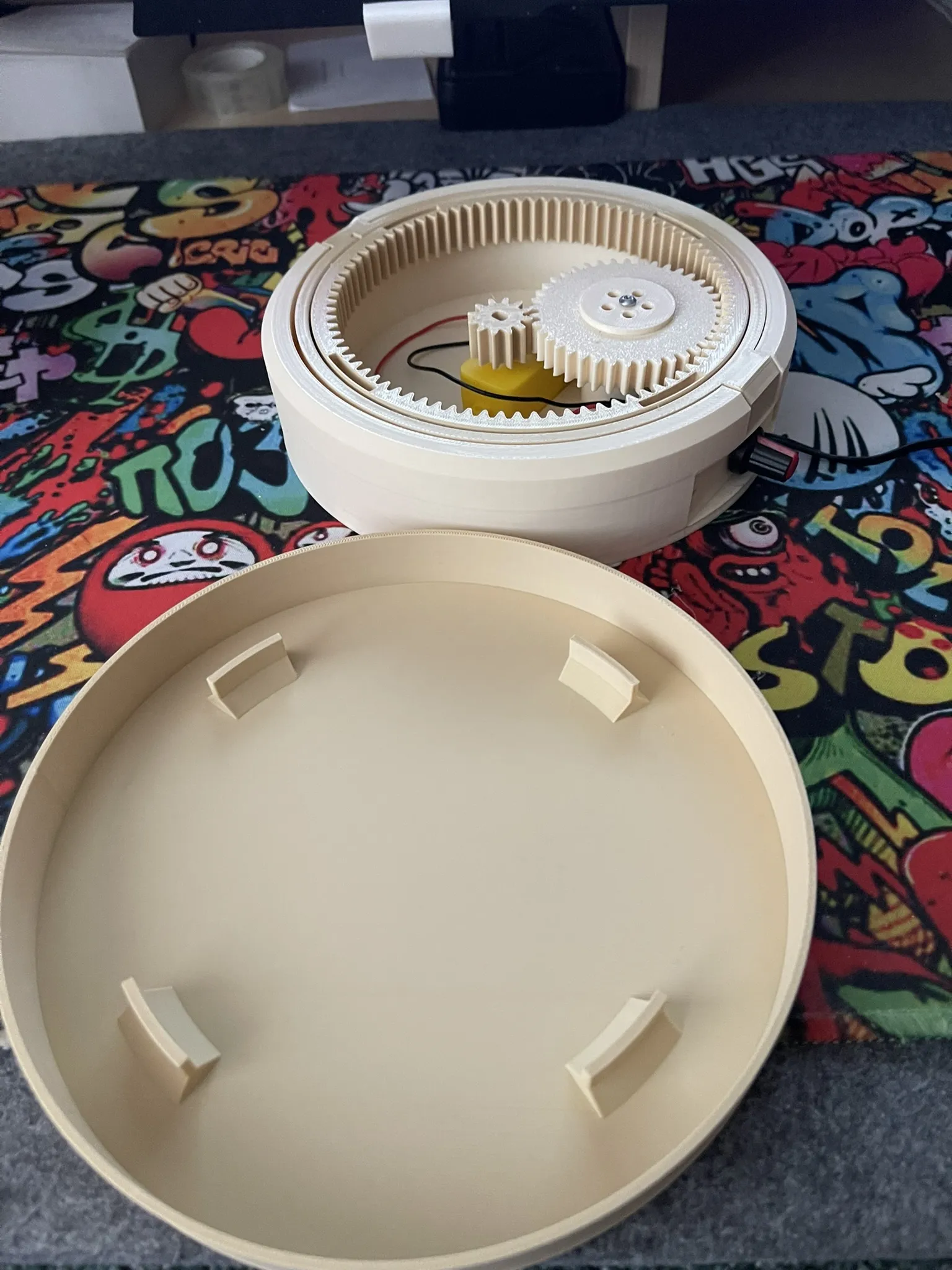

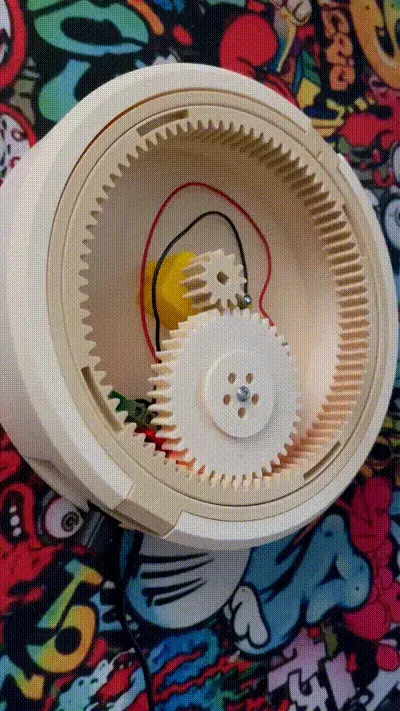

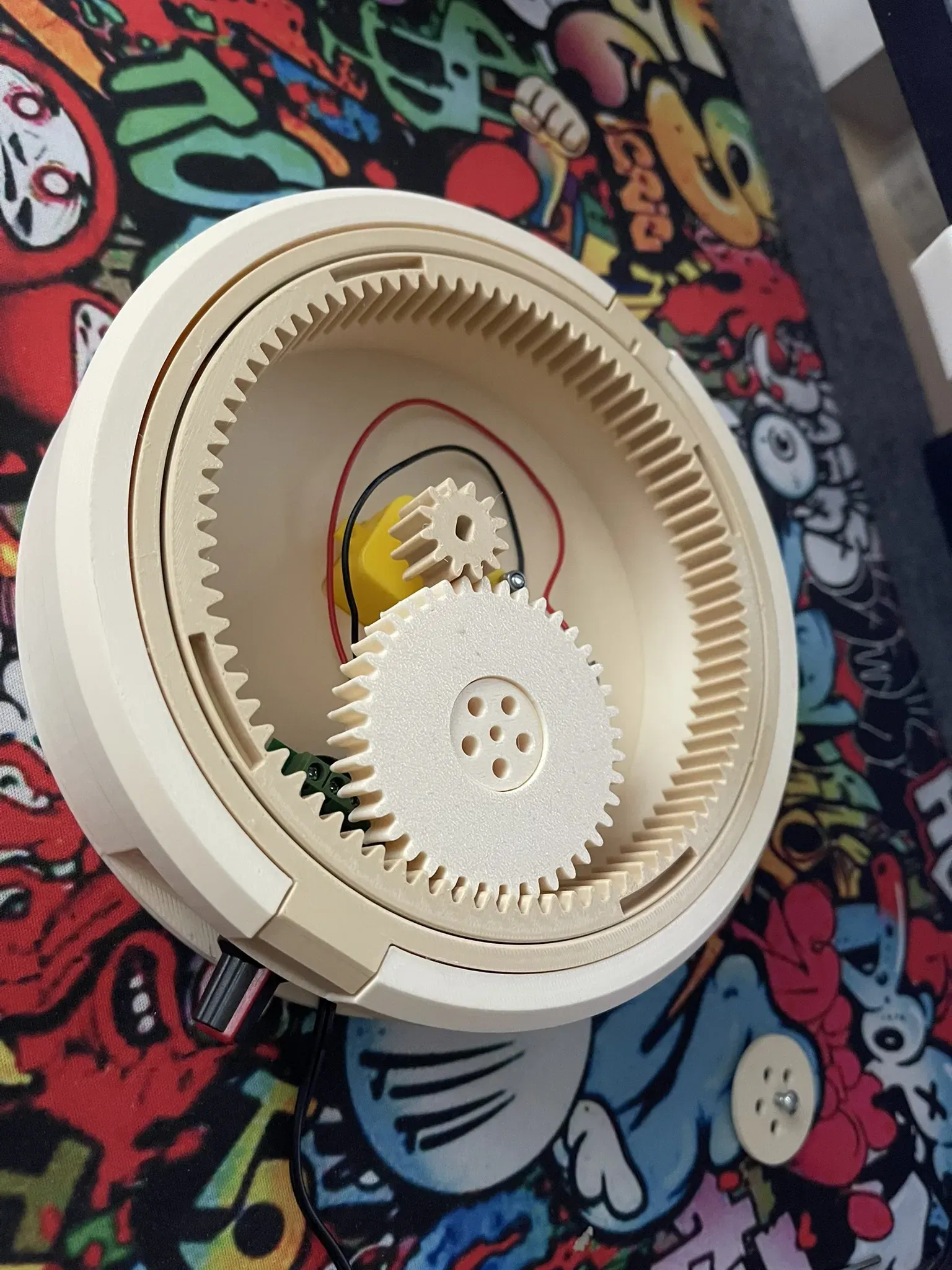

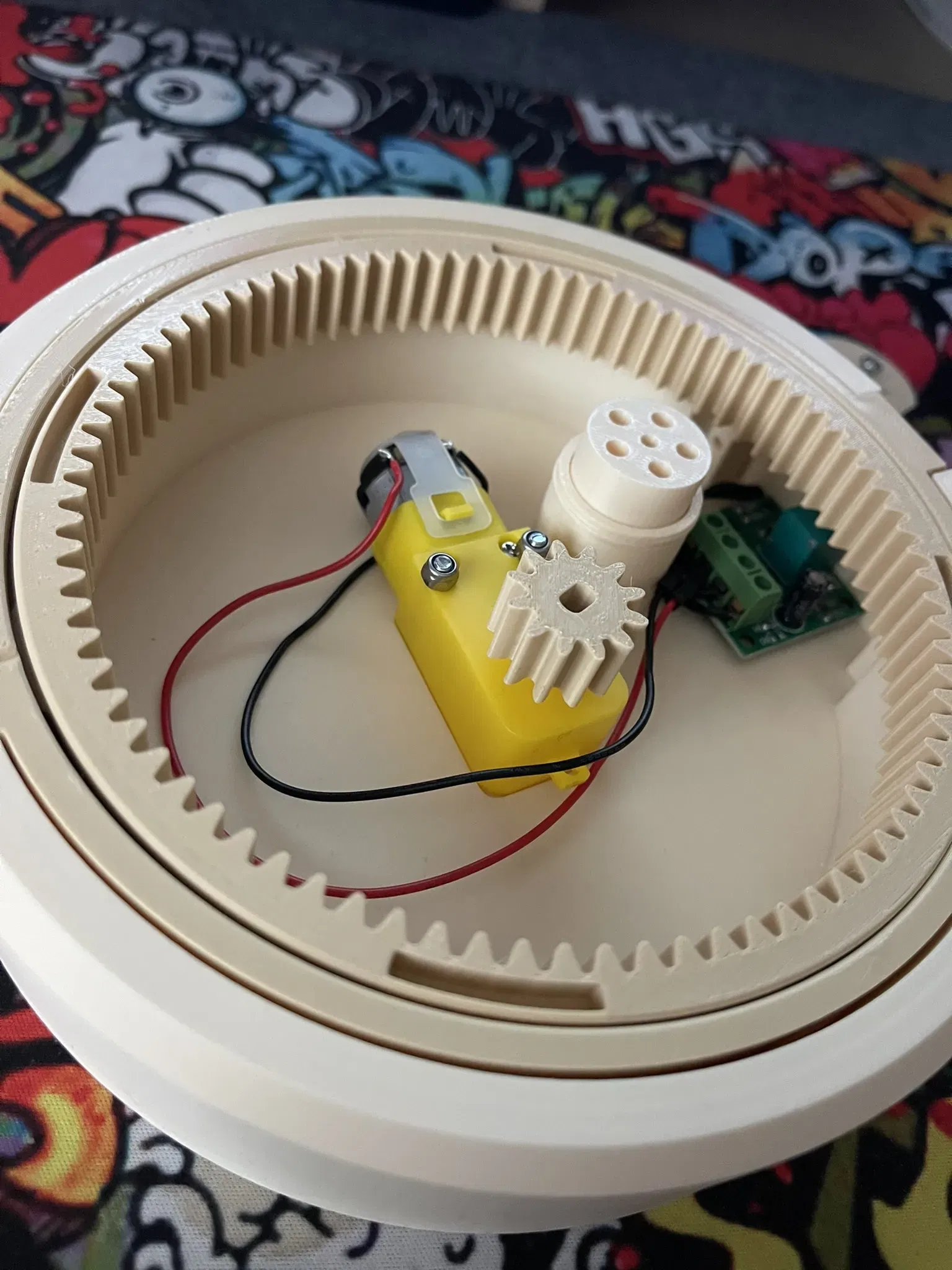

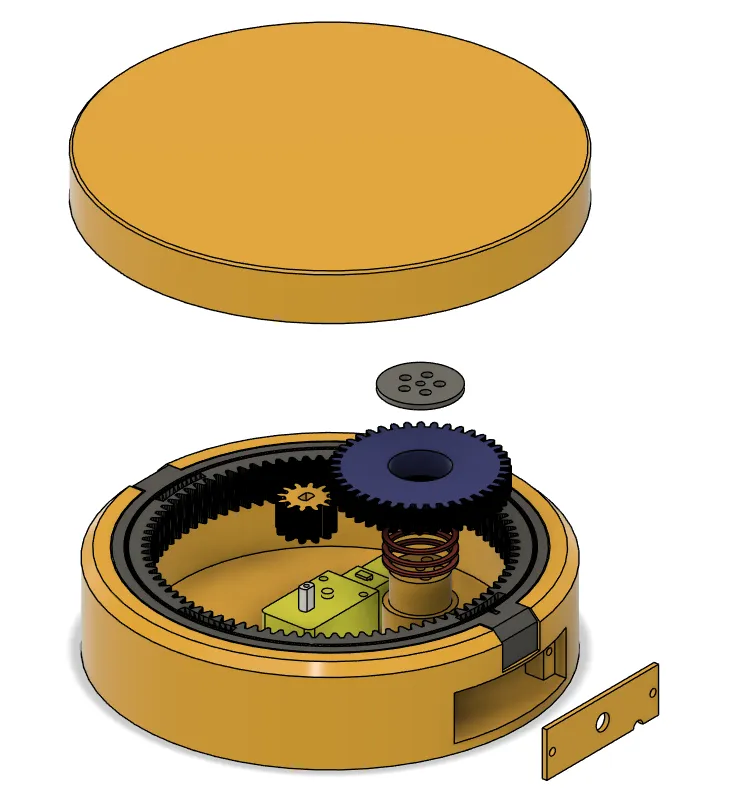

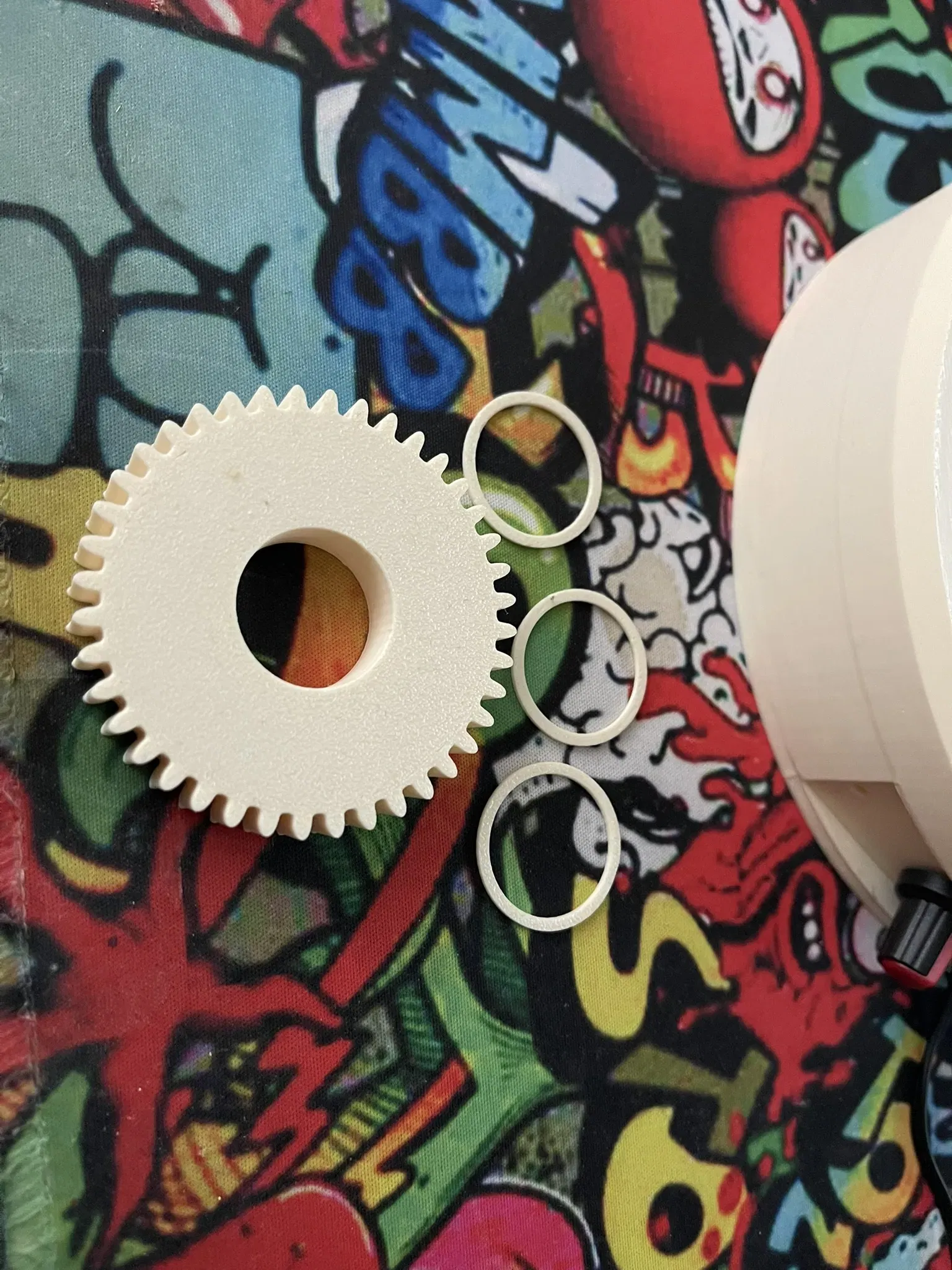

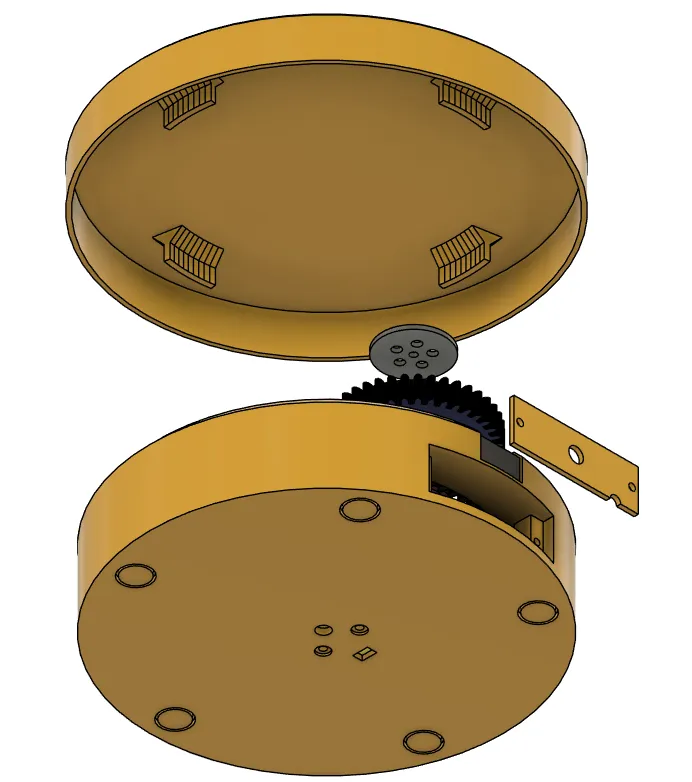

Để lắp ráp, bạn cần 2x vít M3-20 với đai ốc khóa (không cần thiết, có thể là đai ốc thông thường) để cố định động cơ. Tiếp theo, nắp, trong đó có bộ điều chỉnh biến trở/pwm được gắn vào đế bằng hai vít M3-8 (10), hoặc bên trong được cố định bằng một đai ốc - một lần nữa điều này không phải là điều kiện, bạn có thể vặn vít trực tiếp vào nhựa. Vít cuối cùng (M3-10) cố định nắp của bánh răng giữa (tôi khuyên bạn không nên siết quá chặt, chỉ là một biện pháp bảo vệ chống lại việc bánh xe rơi ra). Nắp này không cần thiết, nó chỉ ở đó "để phòng hờ".

*****************************
Vật liệu:

• 2x Vít M3-25

https://eu.store.bambulab.com/en-cz/collections/makers-supply/products/m3-button-head-cap-machine-screws-bhcs?variant=48671487164764

• 2x đai ốc M3 (có thể là đai ốc khóa)
• 2x M3-10 (cho nắp của bộ điều chỉnh biến trở/bộ điều khiển pwm)

https://eu.store.bambulab.com/en-cz/collections/makers-supply/products/m3-button-head-cap-machine-screws-bhcs?variant=48671486968156

• 1x M3-10 (cho nắp bánh răng giữa – giống như trước)
• Cáp Usb (hoặc đầu nối + cáp – nếu bạn mua cáp với cả hai đầu nối, chỉ cần cắt một cái) HOẶC mua một cái tại cửa hàng Bambu với động cơ

https://eu.store.bambulab.com/en-cz/collections/makers-supply/products/usb-a-power-cable-with-ph2-0-connector

• Động cơ „arduino vàng“ – trục đơn (hoặc chỉ cần cắt trục thứ hai) HOẶC mua một cái tại cửa hàng Bambu với cáp

https://eu.store.bambulab.com/en-cz/collections/makers-supply/products/tt-motor-dc5v-59rpm-ccw-single-axis

• DC 1.8V 3V 5V 6V 12V 2A 1803BK PWM Bộ điều khiển tốc độ động cơ Tần số thấp Bộ điều chỉnh tốc độ động cơ Công tắc PWM Điều khiển lái điều chỉnh (kiểm soát quạt, kiểm soát động cơ, kiểm soát LED)

https://www.aliexpress.com/item/1005006443688845.html
