Giá đỡ lắp đặt StarLink gen3 cho thang xe RV

Dự án này bao gồm hai giá đỡ và một bộ chuyển đổi. Nó sử dụng Bộ chuyển đổi ống StarLink và cột mở rộng telescopic mà tôi đã mua từ Amazon.

Các giá đỡ được thiết kế để vừa với một cái thang có ống đứng 1". Đây là một vừa chật; bạn sẽ cần một lượng lực khá lớn để gắn các kẹp quanh các cột thang và bạn sẽ muốn một cái búa nhỏ để nhẹ nhàng gõ các kẹp vào các khe trên các giá đỡ. Sự vừa chật này cũng có nghĩa là chúng giữ rất tốt. Kẹp được gắn gần đầu thang và cốc được hướng về phía dưới. Một số vít M3x12 được sử dụng để cố định các kẹp vào các giá đỡ.

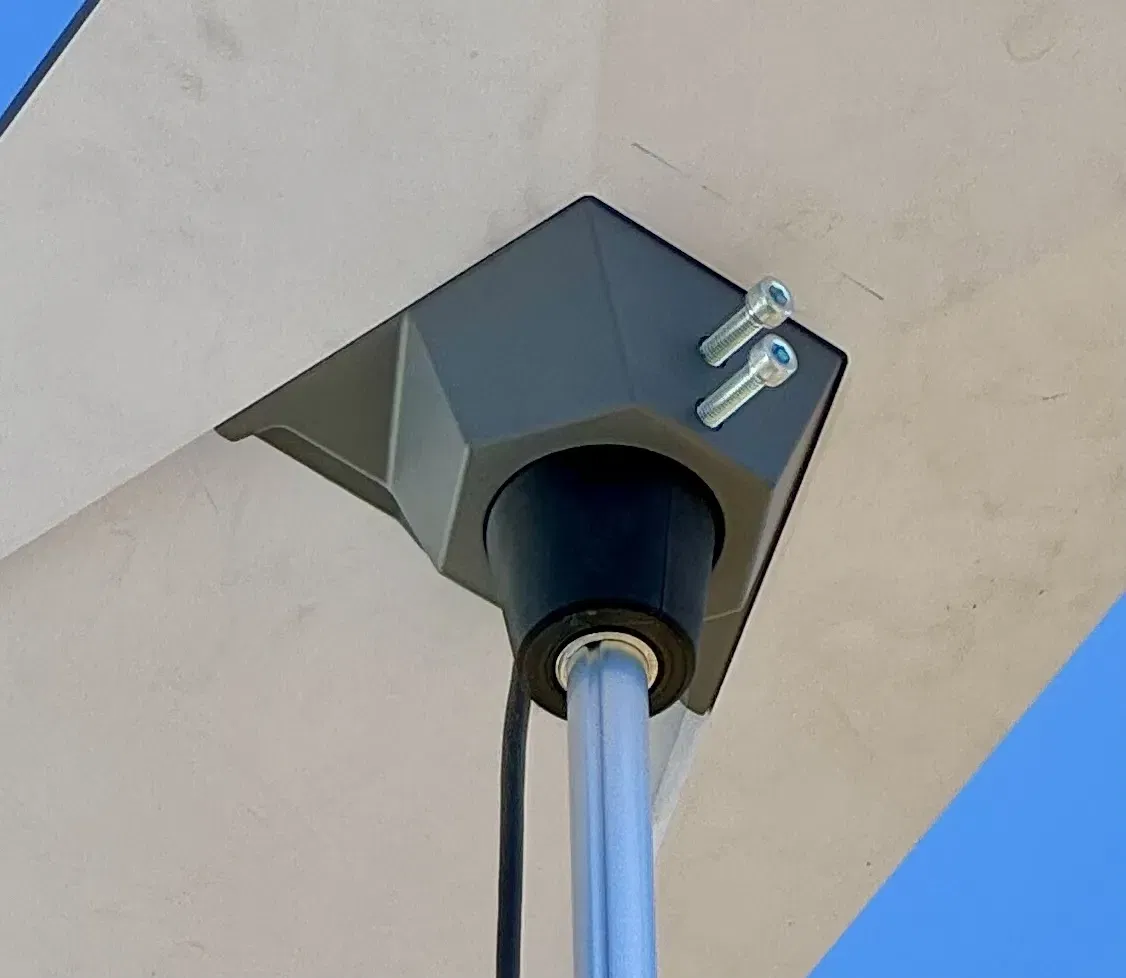

Bộ chuyển đổi cột được vặn vào đầu của cột mở rộng, và nó được giữ vào bộ chuyển đổi ống bằng hai vít được cung cấp với bộ chuyển đổi ống.

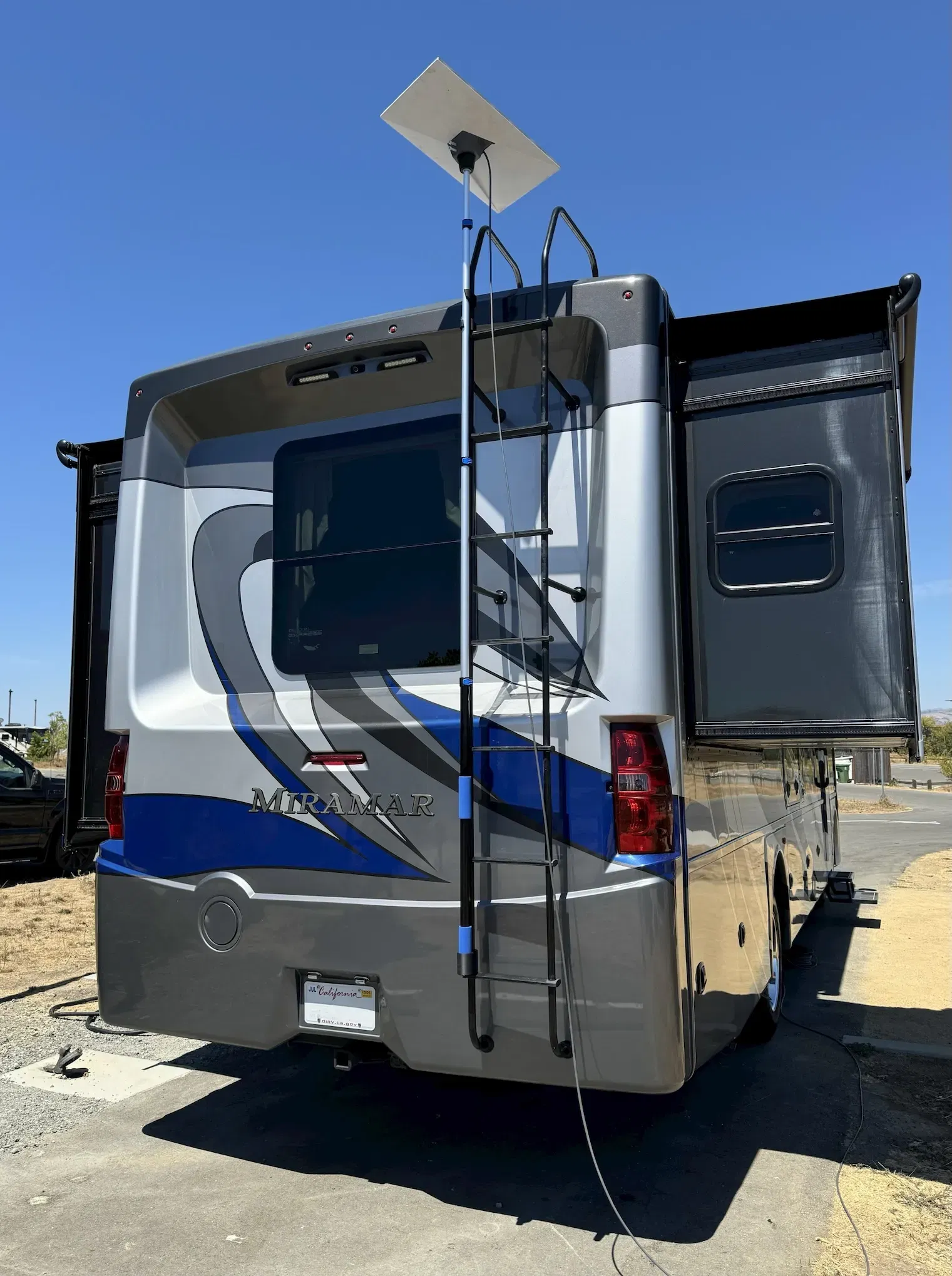

Để gắn bảng StarLink vào thang:

• Trượt cáp qua bộ chuyển đổi ống và cắm nó vào bảng dishy.
• Gắn bộ chuyển đổi ống vào bảng dishy.
• Vặn cột mở rộng vào bộ chuyển đổi cột (mà nên đã được gắn vào bộ chuyển đổi ống).
• Kéo dài cột mở rộng.
• Giữ cột mở rộng thẳng đứng với một chút nghiêng sang trái.

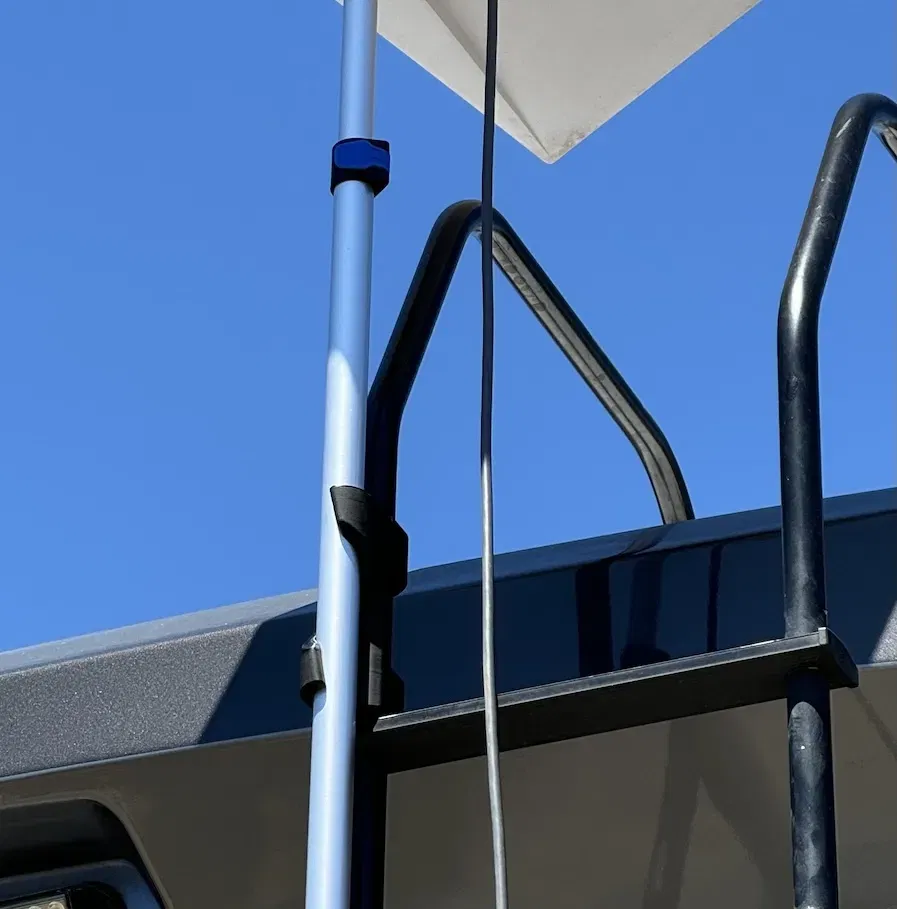

• Căn chỉnh phần telescopic thứ hai từ cuối với khe trong giá đỡ trên.
• Nghiêng cột về phía thẳng đứng để nó sẽ giữ “ngón tay” trên giá đỡ trên.

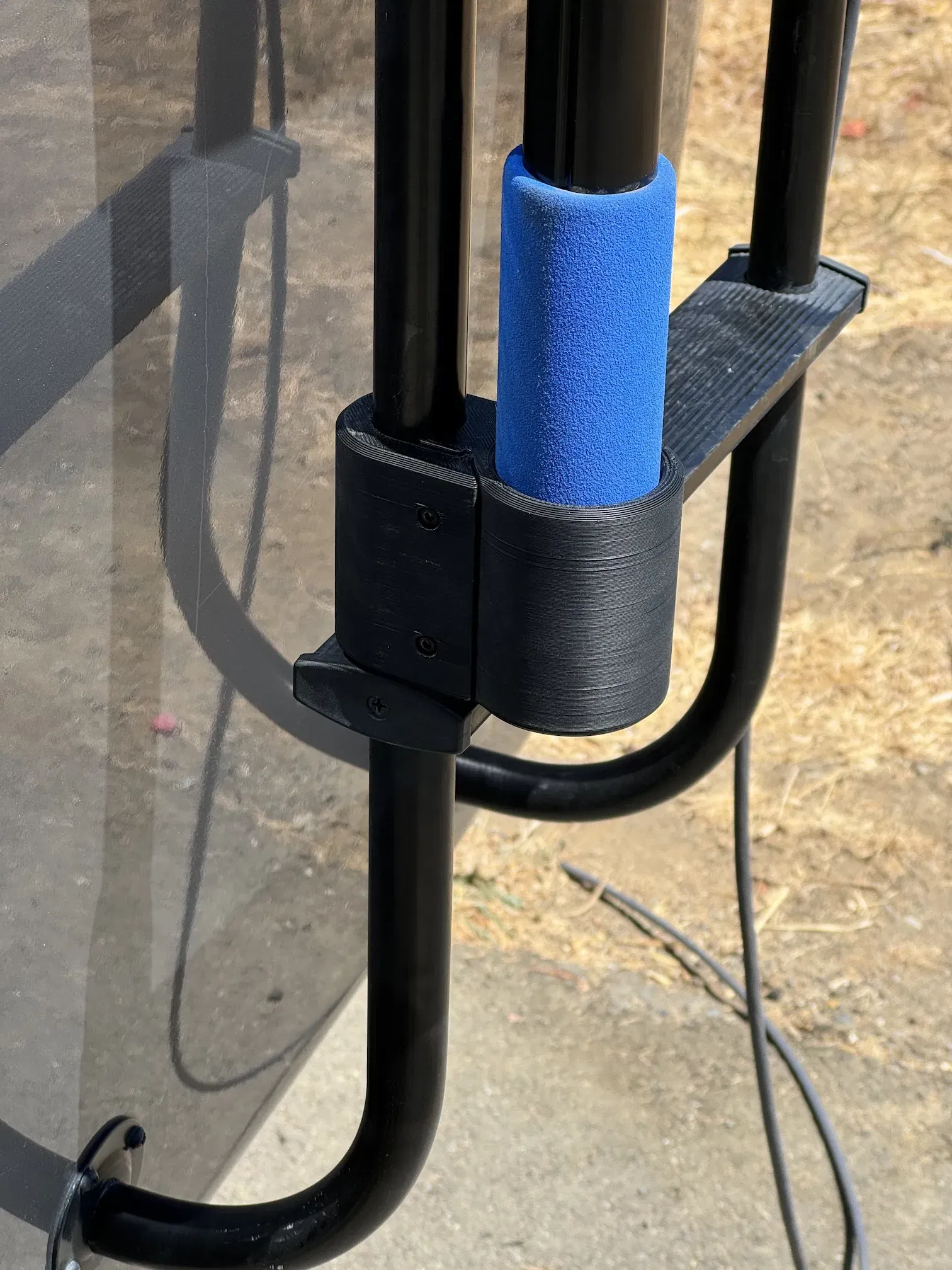

• Trượt đáy của cột vào cốc dưới.
• Cột sẽ được giữ chắc chắn vào thang.

Làm ngược lại các bước này để tháo ra.

In ấn

Tôi đã sử dụng PETG với đầu phun 0.6mm và in với các điều chỉnh sau cho các cài đặt tiêu chuẩn:

• Đường viền: 4
• Độ đặc: 15% 3D Honeycomb
• Góc cầu: Đã điều chỉnh để căn chỉnh cầu qua các lỗ vít.
