Giá đỡ 1U cho máy chủ 10 inch tại nhà

Kệ gắn rack 1U cho máy chủ gia đình 10 inch

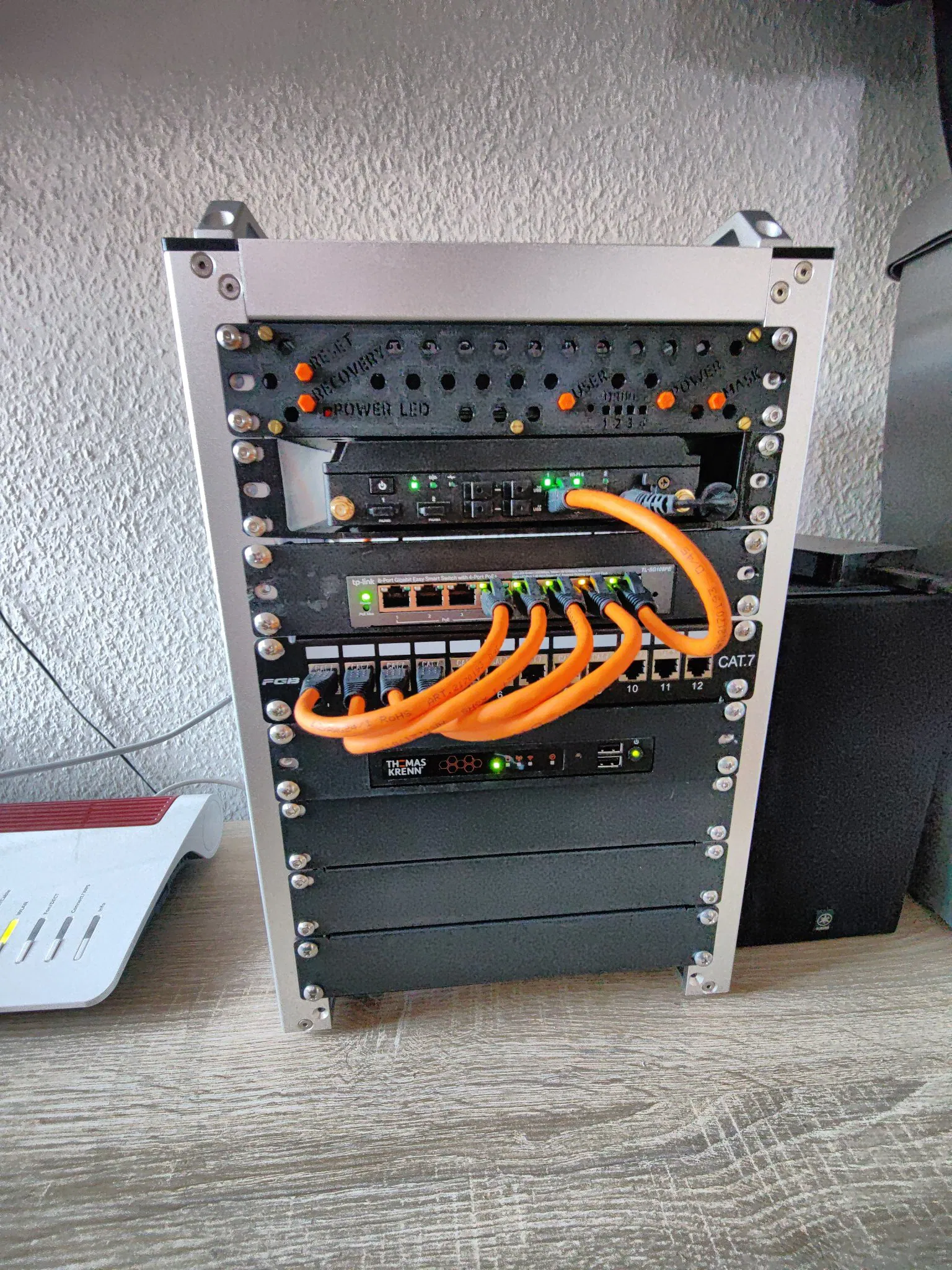

Bộ sưu tập này bao gồm kệ gắn rack 1U tự chế được thiết kế cho máy chủ gia đình 10 inch. Nó cũng chứa tệp tùy chỉnh cho một số thiết bị. Nếu bạn không biết về chúng, bạn có thể lấy chúng ở đây. Tôi không có liên kết hay tài trợ, nhưng chỉ để bạn biết tôi đang nói về điều gì:

• 🔗 Asus NUC 13 BRF Rugged
• 🔗 TP-Link TL-SG108PE
• 🔗 Advantech FWA-T011

Tôi đã thiết kế các mô hình này trong Onshape, và bạn có thể tự do chỉnh sửa chúng theo nhu cầu. Bạn có thể truy cập tài liệu công khai Onshape ở đây:

• 🔗 Liên kết Dự án Onshape

Thông số in của tôi

• Máy in: Prusa MK4
• Vật liệu: PETG
• Chiều cao lớp: 0.32mm
• Đường kính đầu phun: 0.6mm
• Tỷ lệ lấp đầy: 20% Gyroid

Hướng dẫn in

• Kệ chung: In phẳng, nên vừa vặn hoàn hảo với bàn 250x200mm
• Kệ TP-Link: Luôn in mặt trước xuống để ngăn ngừa tình trạng võng của các kẹp phía sau

Hướng dẫn cài đặt

Bộ chuyển mạch mạng TP-Link (TL-SG108PE)

• Có thể kẹp vào vị trí
• Chèn từ mặt trước hoặc mặt sau
• Căn chỉnh các khe gắn vít ở dưới cùng với các chấu trên kệ
• Nếu làm đúng, sẽ ngồi bằng phẳng với mặt trước

Asus NUC 13 BRF Rugged

• Sử dụng 4x vít M3x8mm hoặc M3x10mm
• Cố định NUC từ dưới
• Các standoffs tích hợp căn chỉnh với các lỗ gắn VESA
• Chân cao su có thể giữ nguyên
• Nếu làm đúng, sẽ ngồi bằng phẳng với mặt trước

Bộ định tuyến Advantech (FWA-T011)

• Sử dụng 2 vít M3x8mm
• Chèn từ trước hoặc sau
• Bảo đảm bộ định tuyến từ hai bên
• Nếu làm đúng, sẽ nằm phẳng với mặt trước

Tôi sẽ thêm vào bộ sưu tập này mỗi khi tôi tạo ra điều gì mới

Phản hồi và Gợi ý rất hoan nghênh :)
