Bảng Analemma Cong Lớn Hơn Mới với Nodus Có Thể Nghiêng để Sử Dụng với 3 Thiết Kế Đồng Hồ Năng Lượng Mặt Trời Heliochronometer Gốc

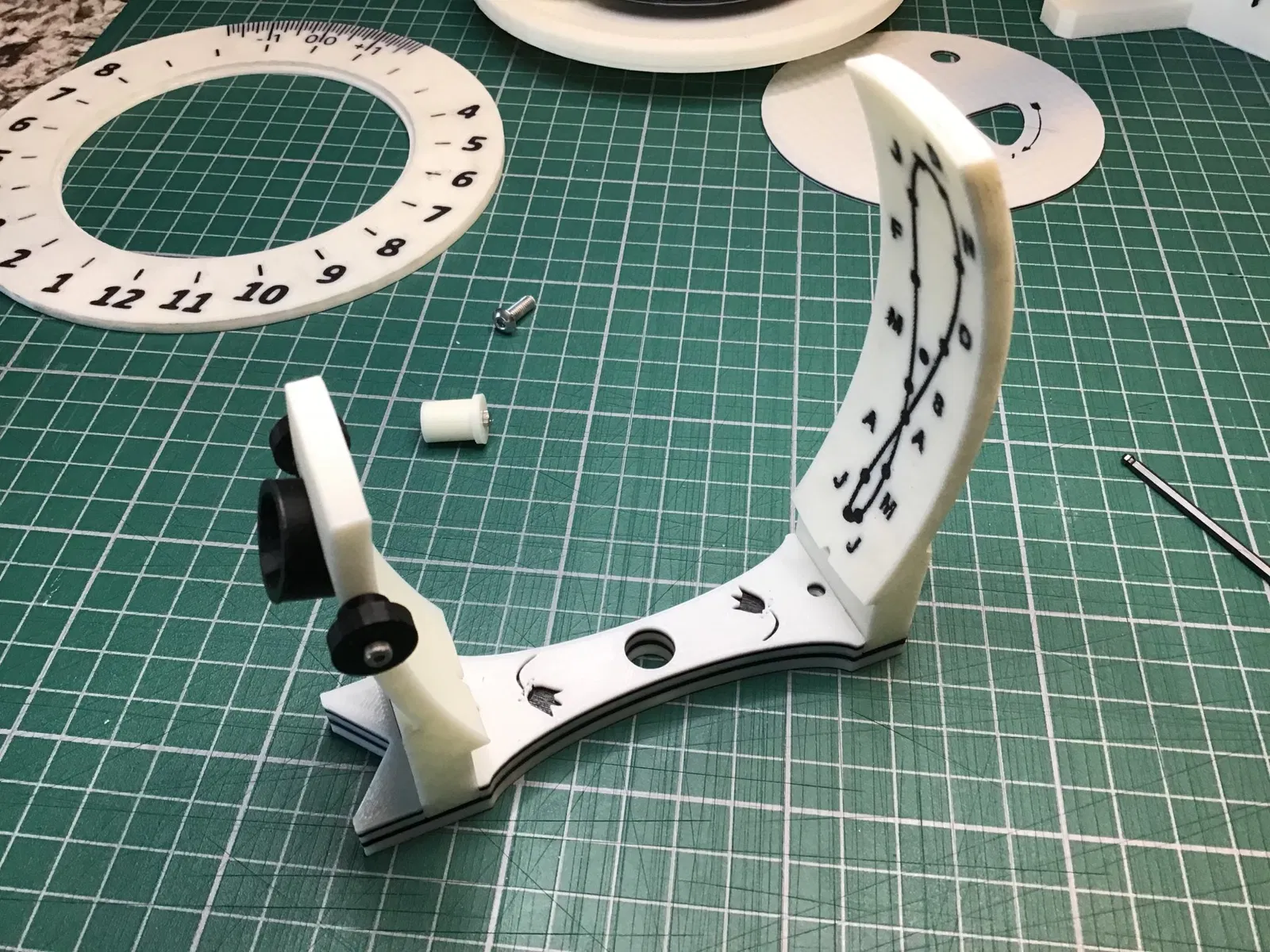

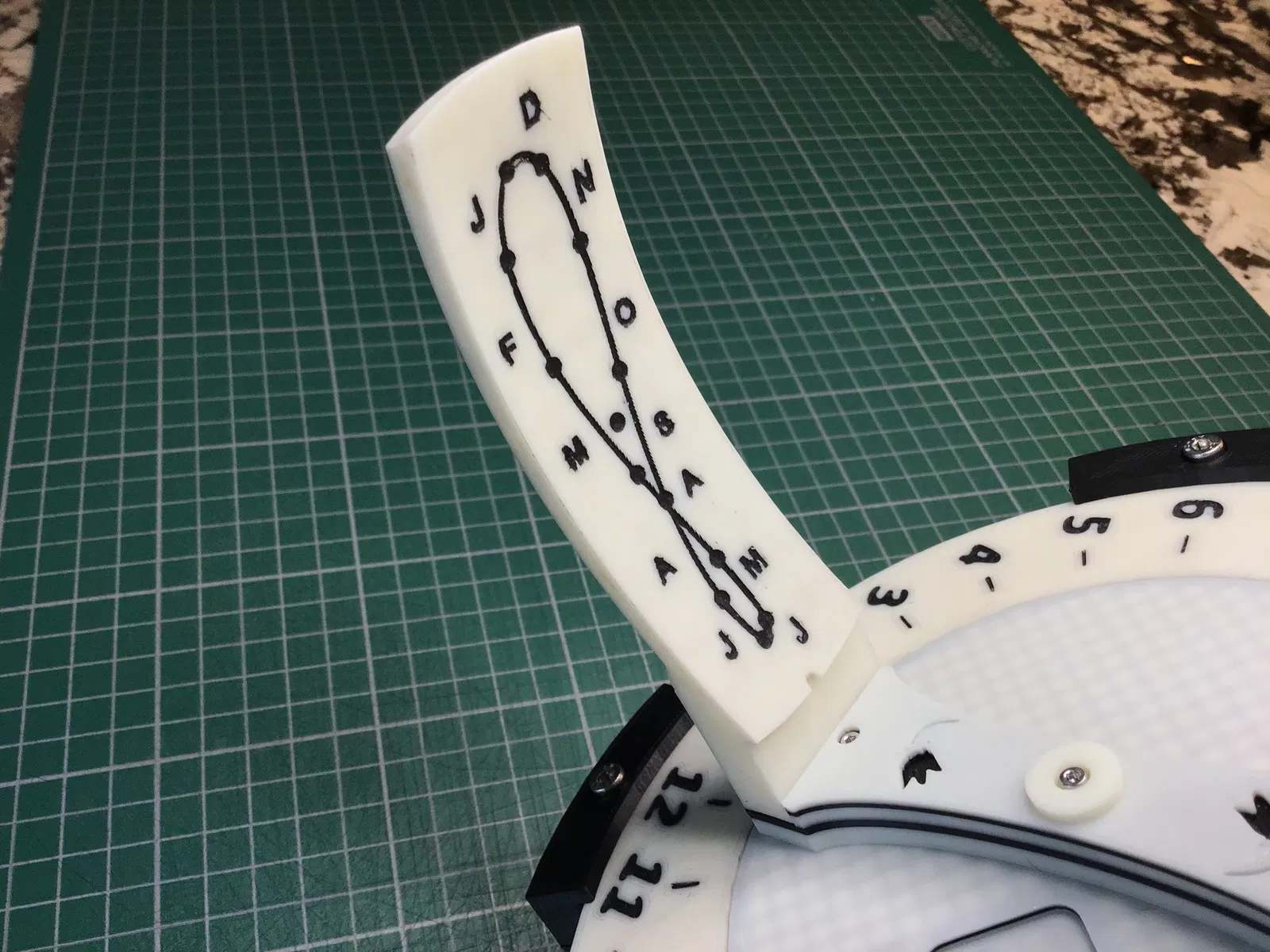

Tóm tắt Chỉ cần thay thế cánh tay analemma thẳng hoặc cong ban đầu của bạn bằng mô hình cong lớn hơn này và thêm khả năng nghiêng cho Nodus của bạn. Xin lưu ý rằng thiết kế này chỉ tương thích với các đồng hồ mặt trời heliochronometer ở bán cầu bắc. Nếu bạn quan tâm đến thiết kế ở bán cầu nam, vui lòng tham khảo Printable này để tải xuống các bộ phận bổ sung: #### Tính năng chính - Bảng Analemma Cong Lớn Hơn 25% để cải thiện độ chính xác đọc; - Một Nodus có thể điều chỉnh nghiêng với cánh tay thẳng đứng cong để bù đắp độ cao mặt trời trong suốt cả năm. Những thay đổi này cho phép một bóng sắc nét hơn được tạo ra trên bảng Analemma, đặc biệt là ở các cực độ cao; #### Nó được thiết kế như thế nào? Để biết định nghĩa về các bộ phận khác nhau tạo thành một đồng hồ mặt trời heliochronometer, hãy xem Printable khác của tôi tại: Heliochronometer - Đồng Hồ Mặt Trời Chính Xác Nhất Thế Giới của yba2cuo3 | Tải xuống mô hình STL miễn phí | F3D.com Khoảng cách giữa các cánh tay thẳng đứng Nodus & Analemma đã được tăng lên 100mm; lớn hơn 20mm so với thiết kế ban đầu 80mm của tôi. Việc tăng khoảng cách này dẫn đến sự gia tăng kích thước 25% của Đường Cong Analemma, do đó tăng độ phân giải đọc tổng thể theo một lượng tương đương. Đường cong Analemma lớn hơn đã được tính toán & thiết kế dựa trên hướng dẫn từ một trong những sản phẩm in của tôi, sử dụng một số Python scripts trong Blender. Kiểm tra Cách một Bảng Analemma Cong được Thiết kế vào đồng hồ Heliochronometer này từ: Curved Analemma Plate for a Heliochronometer Sundial by yba2cuo3 | Download free STL model | F3D.com Nodus đã được sửa đổi để thêm tính năng nghiêng & cánh tay thẳng đứng phẳng ban đầu đã được chuyển đổi thành thiết kế cong. Kết quả là, sự chiếu của Nodus hiện có thể được tối ưu hóa để phù hợp với độ cao của mặt trời trên đường chân trời trong suốt năm. Điều này dẫn đến một điểm sáng mặt trời sắc nét hơn được chiếu lên bảng Analemma, điều này cũng giúp cải thiện độ phân giải đọc. Các vị trí gắn cho các cánh tay thẳng đứng trên Alidade ban đầu vẫn không thay đổi so với các thiết kế đồng hồ heliochronometer ban đầu của tôi, có nghĩa là thiết kế Nodus & Analemma cong lớn hơn được trình bày ở đây cũng có thể được sử dụng trên các thiết kế đồng hồ heliochronometer khác của tôi mà không cần thay đổi bổ sung, tức là. 1. Heliochronometer - Đồng hồ Mặt trời Chính xác Nhất Thế giới của yba2cuo3 | Download free STL model | F3D.com

2. Heliochronometer (phiên bản 2) - Đồng hồ Mặt trời Chính xác Nhất Thế giới của yba2cuo3 | Download free STL model | F3D.com
3. Gard Heliochronometer Sundial Derivative của yba2cuo3 | Download free STL model | F3D.com Hiểu cách thiết kế một analemma là rất quan trọng cho việc xây dựng thành công và hoạt động chính xác của một đồng hồ mặt trời heliochronometer. Nếu bạn chưa có một đồng hồ heliocron và muốn tải xuống một thiết kế, hoặc bạn muốn có thêm thông tin về các đồng hồ heliocron nói chung; tức là lịch sử, lý thuyết hoạt động, thiết kế, cách căn chỉnh và sử dụng, v.v. hãy tham khảo tài liệu in hữu ích này: Heliochronometer - Đồng hồ mặt trời chính xác nhất thế giới của yba2cuo3 | Tải mô hình STL miễn phí | F3D.com #### Cài đặt in - Thương hiệu máy in: Prusa

• Mẫu: MK4S
• Hỗ trợ: Có
• Độ phân giải: 0.15mm
• Mật độ: 20%
• Brim: Có - 10mm
• Thương hiệu vật liệu in: Không quan trọng
• Vật liệu in: ABS
• Màu sắc vật liệu in: Không quan trọng
• Ghi chú đặc biệt: - In trong một khoang kín để có kết quả tốt nhất. #### Lắp ráp Nodus 1. Vặn một vít M2x14mm vào từng núm nghiêng Nodus cho đến khi chạm đáy;

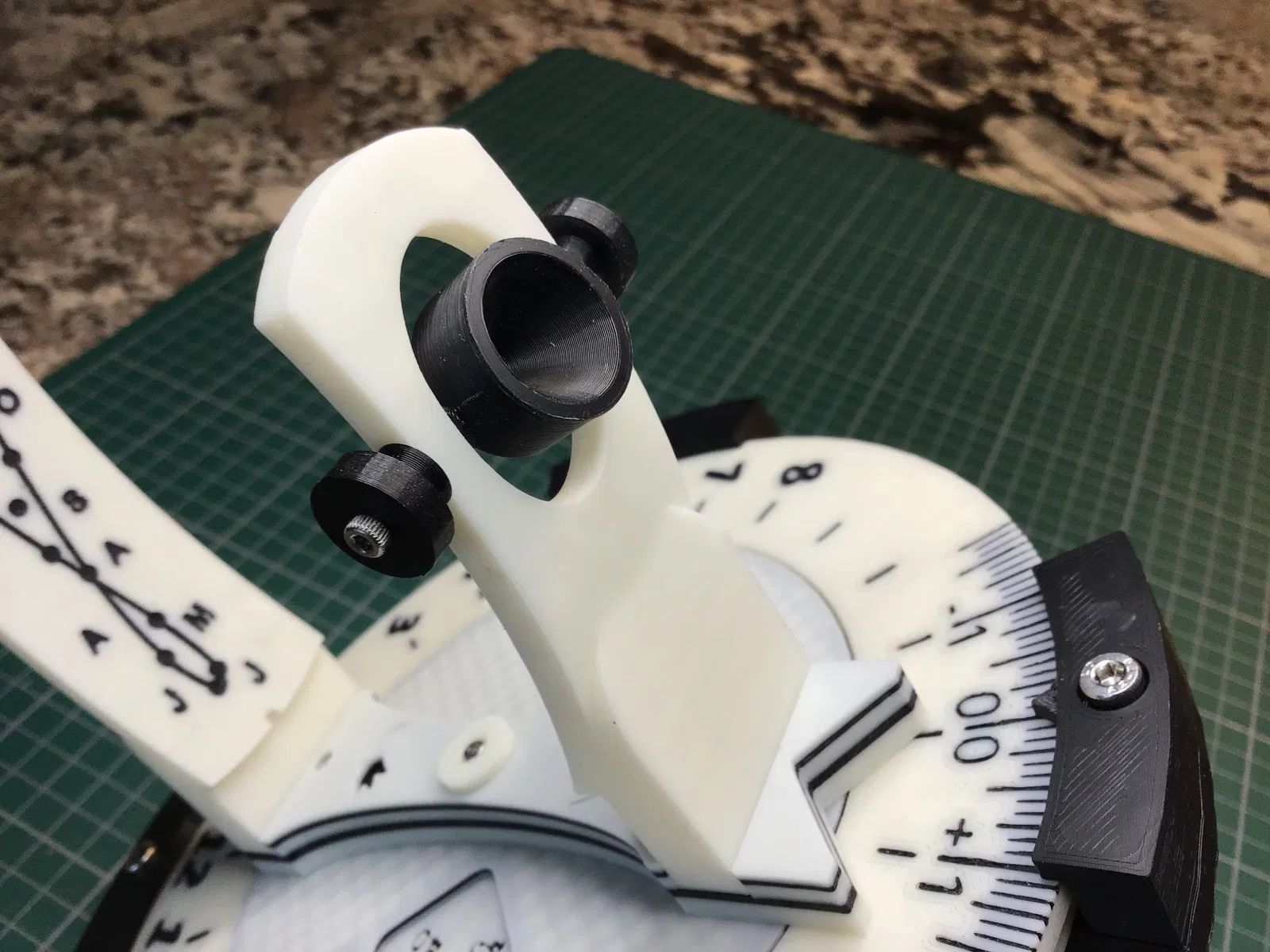

2. Đặt Nodus vào lỗ oval của cánh tay Nodus thẳng đứng sao cho hình nón Nodus hướng ra ngoài như hình dưới; 1. Đẩy mỗi núm vào các lỗ nằm ở hai bên cánh tay & căn chỉnh chúng với các lỗ gắn Nodus. Vặn chặt các núm nhưng cho phép Nodus quay tự do bằng cách sử dụng các núm nghiêng;

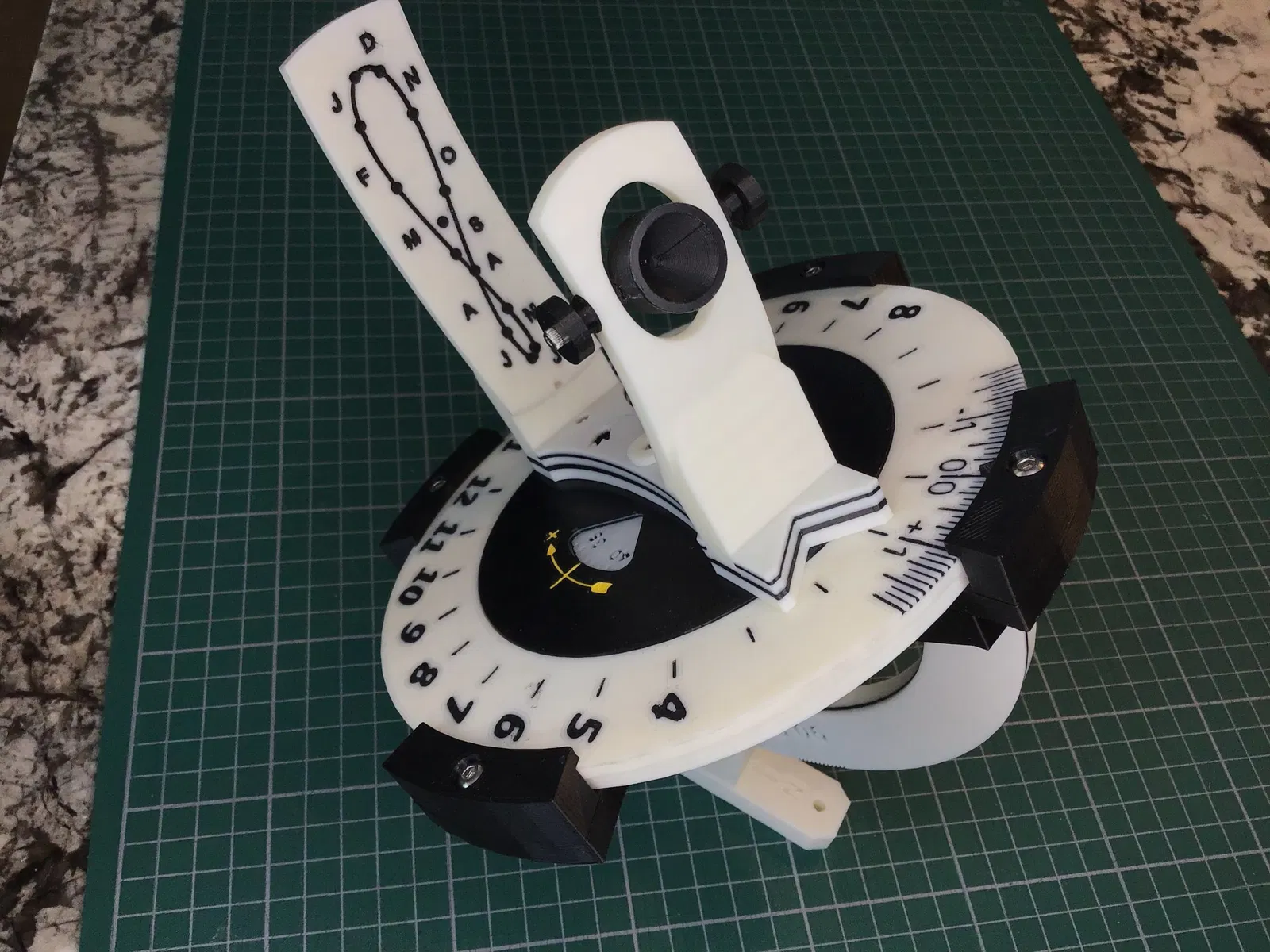

3. Gỡ bỏ lắp ráp Alidade khỏi đồng hồ mặt trời của bạn bằng cách tháo vít giữ trung tâm & đai ốc khỏi mặt đồng hồ chính. Sử dụng các vít M4x16mm giống như từ các cánh tay thẳng đứng ban đầu của bạn, lắp đặt các cánh tay thẳng đứng Nodus & Analemma mới lên Alidade. Lưu ý vị trí trong bức ảnh dưới đây. Cánh tay Nodus nên cong vào bên trong mặt đồng hồ chính, với hình nón Nodus hướng ra ngoài & cánh tay được gắn ở đầu đối diện của mũi tên Alidade. Bảng cong Analemma với văn bản cũng nên hướng vào bên trong mặt đồng hồ chính & được gắn ở bên có mũi tên Alidade.
4. Lắp lại Alidade lên mặt đồng hồ chính bằng cách sử dụng phần cứng ban đầu. Nâng cấp đồng hồ mặt trời của bạn bây giờ đã sẵn sàng để sử dụng! Tôi khuyên bạn nên căn chỉnh lại & cân bằng lại chân đế đồng hồ mặt trời của bạn vì có thể mọi thứ đã bị di chuyển. Nếu bạn muốn thử thiết kế đồng hồ mặt trời/đồng hồ hybrid có bánh răng hành tinh, giúp đơn giản hóa việc đọc phút mà không cần sử dụng thang đo Vernier thứ hai, hãy xem: Đồng hồ mặt trời/đồng hồ hybrid có bánh răng hành tinh - Sự kết hợp tốt nhất của cả hai thế giới với tối ưu hóa độ chính xác đọc bởi yba2cuo3 | Tải mô hình STL miễn phí | F3D.com Vui lòng nhấn nút thích nếu bạn nghĩ rằng đây là một thiết kế thú vị. Tôi hy vọng bạn thích xây dựng cái này & cảm ơn bạn đã ủng hộ! Tài liệu tham khảo: 1. Đồng hồ mặt trời - Cấu trúc & Sử dụng, R. Newton Mayall & Margaret Mayall, Dover Publications Inc., 1994
