Van bi cắt ngang 63mm cho hệ thống hút bụi trong xưởng

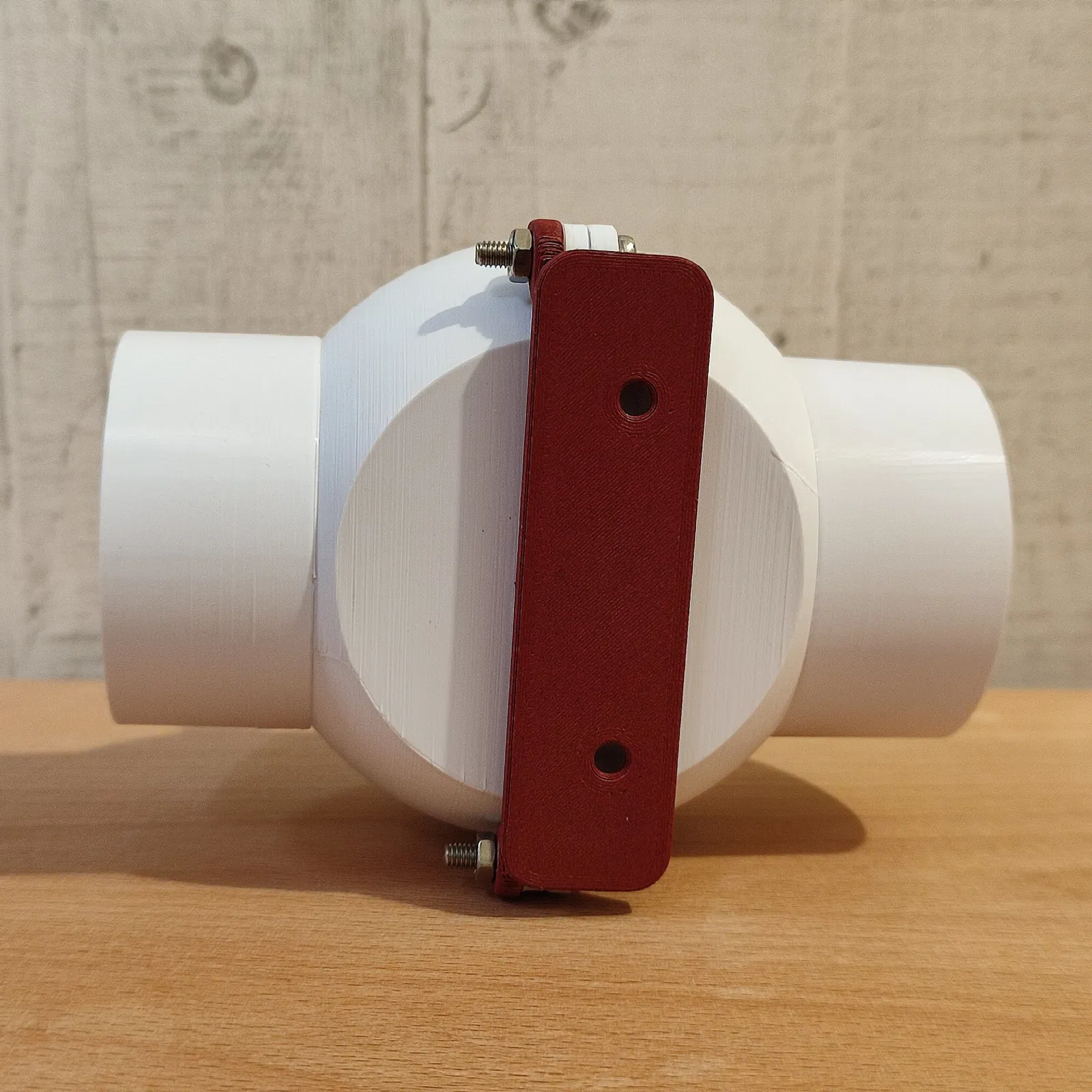

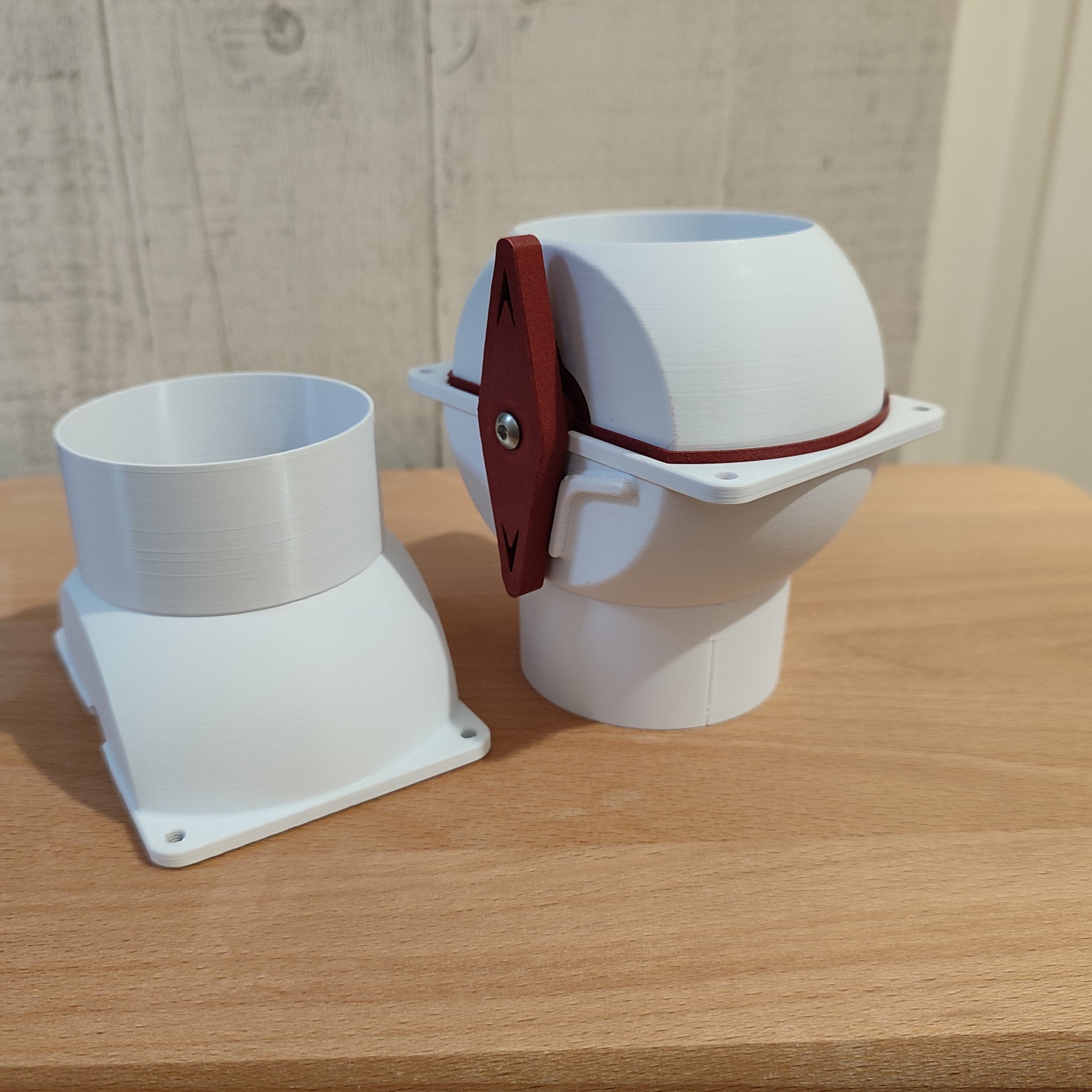

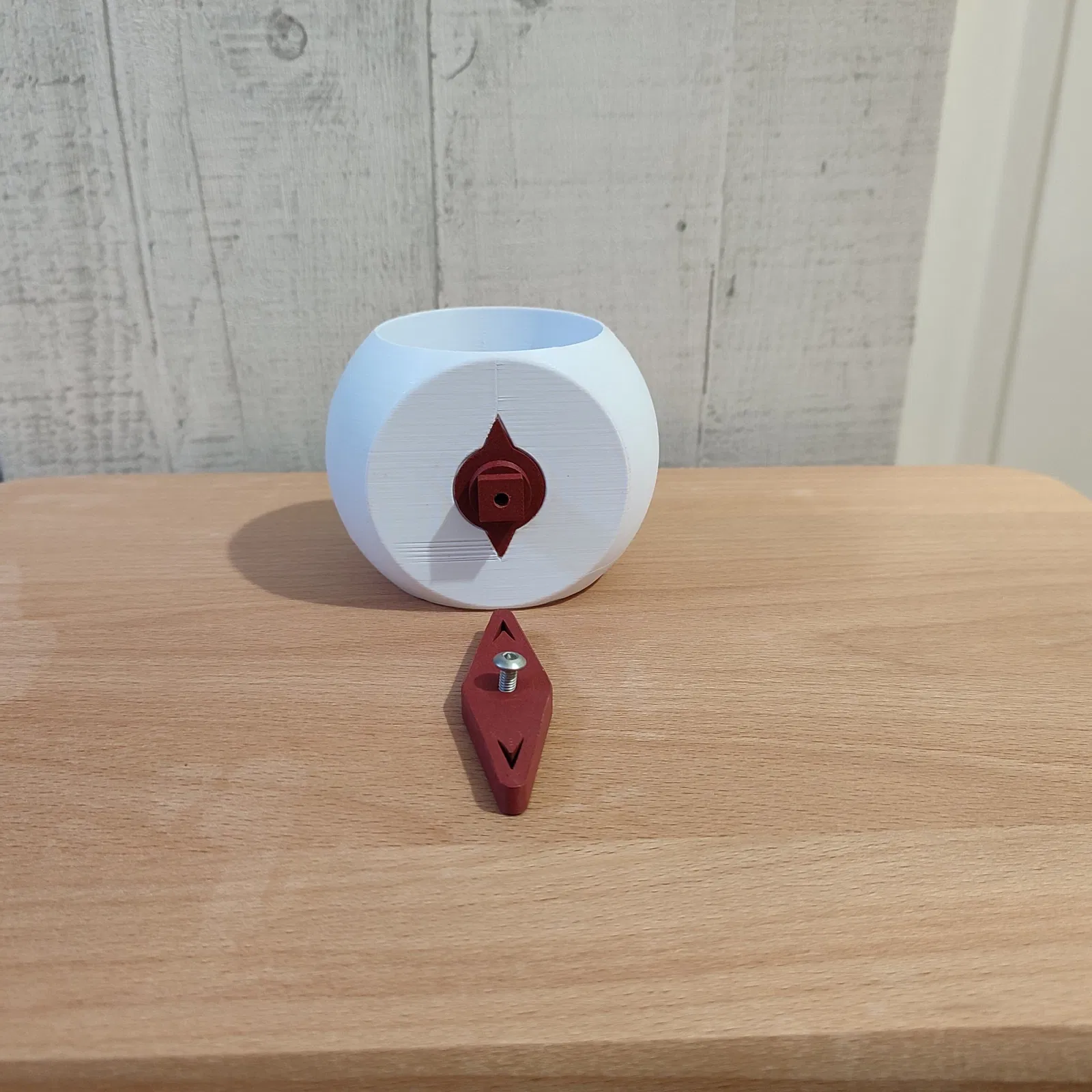

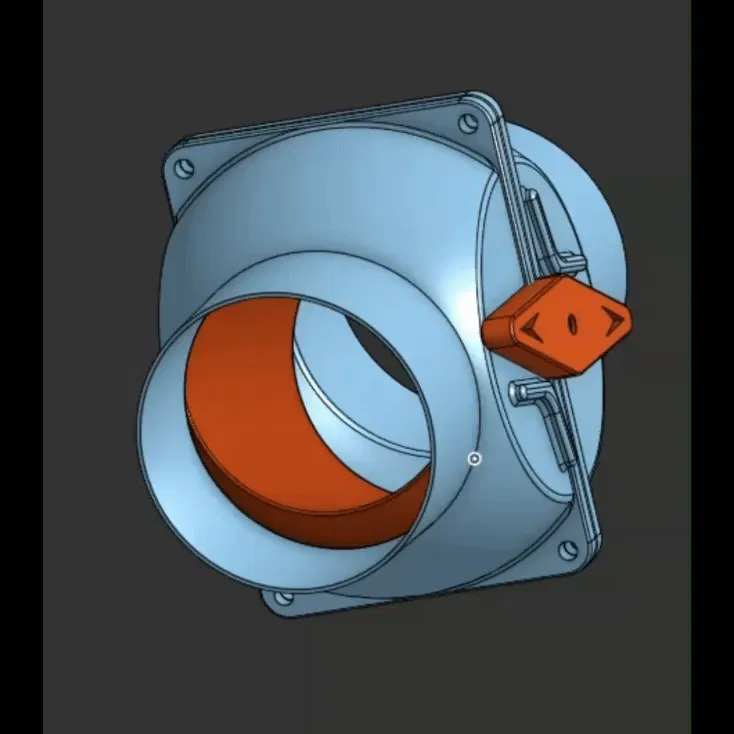

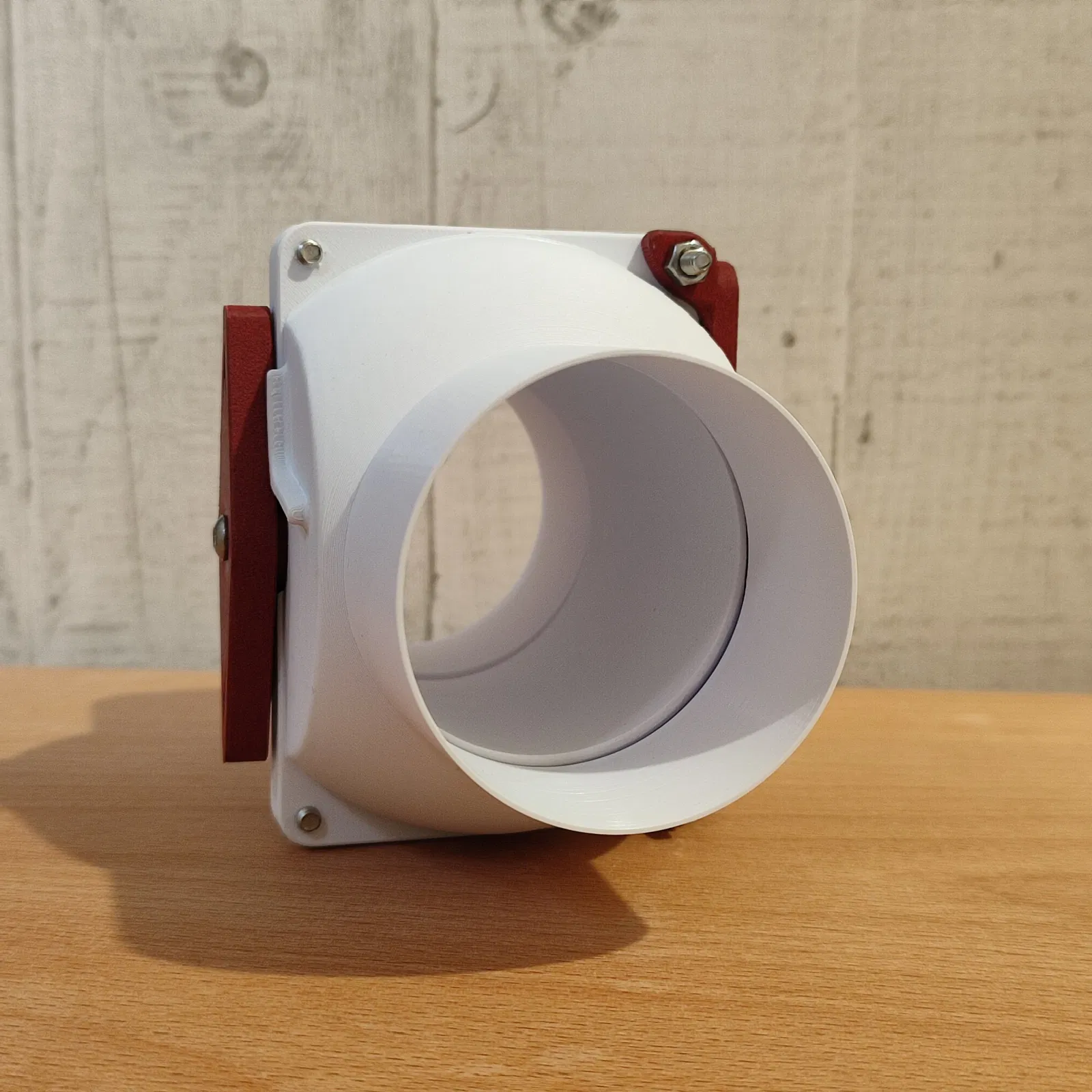

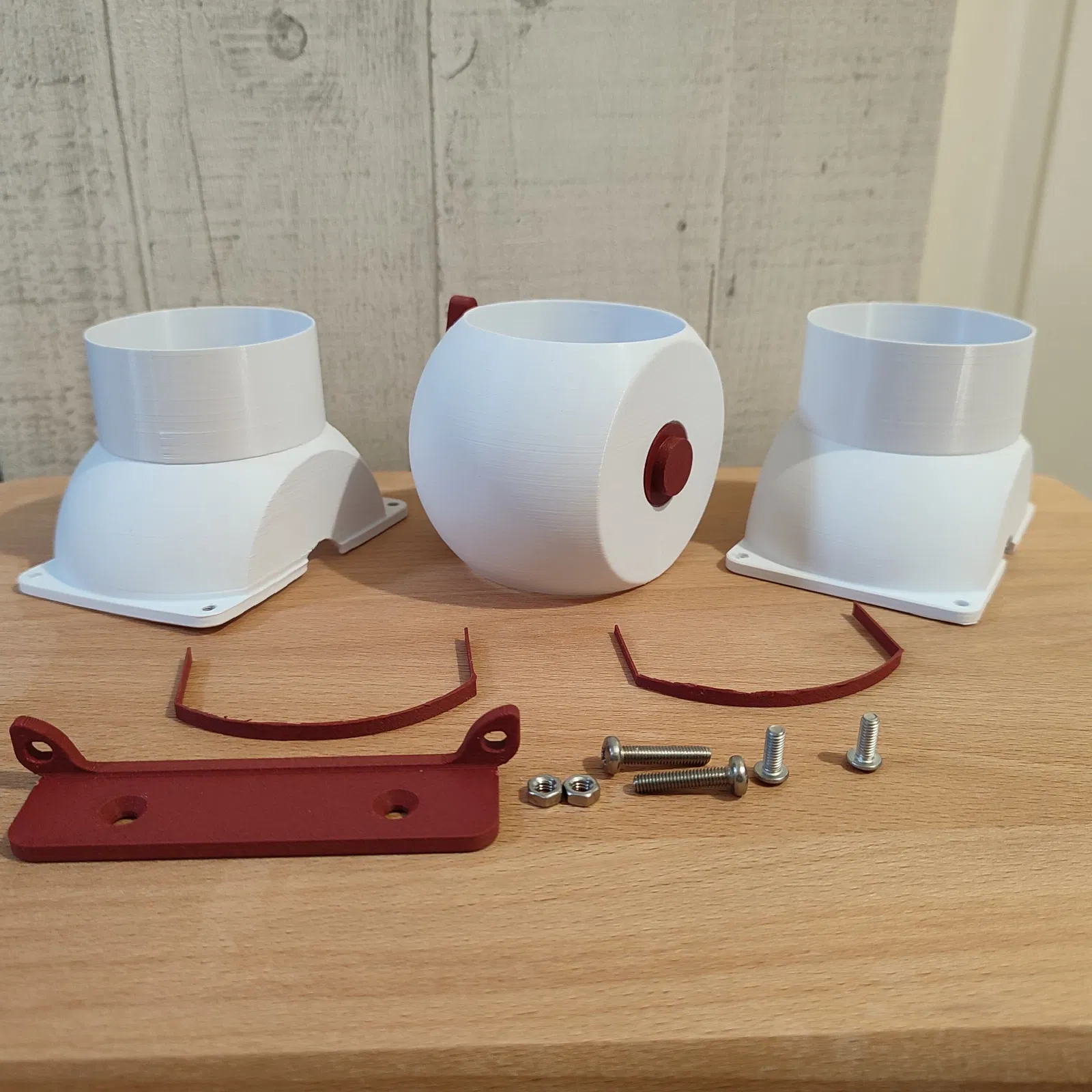

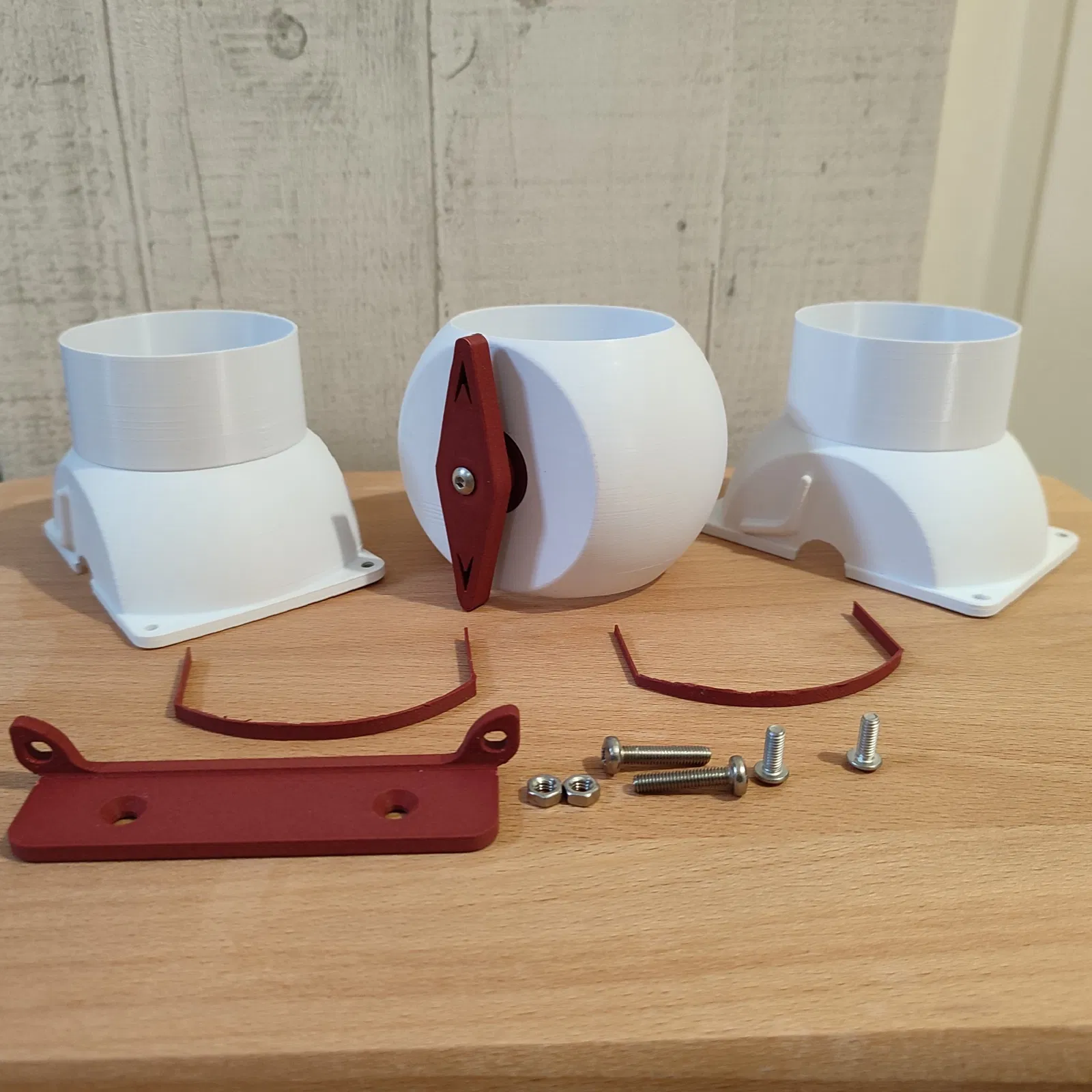

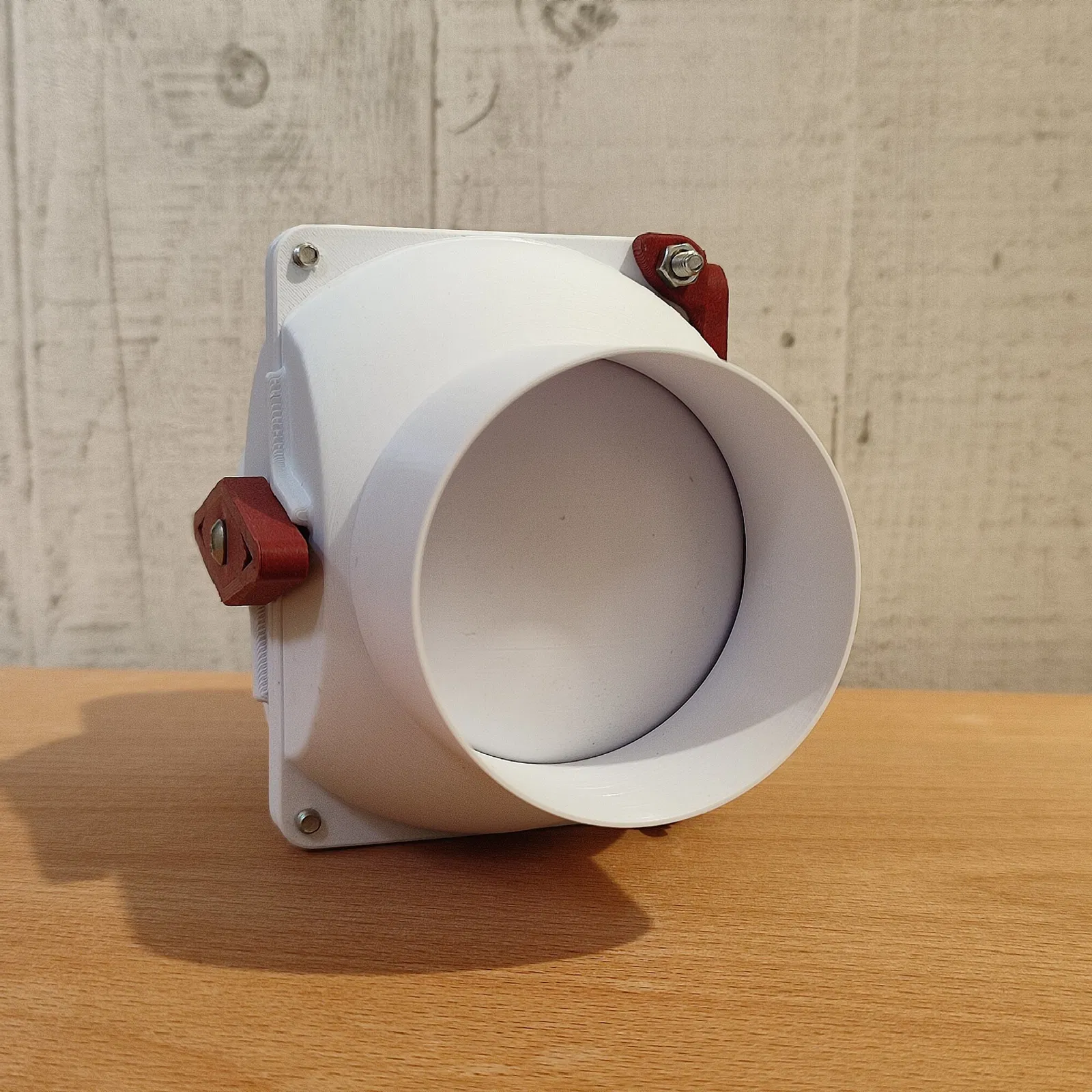

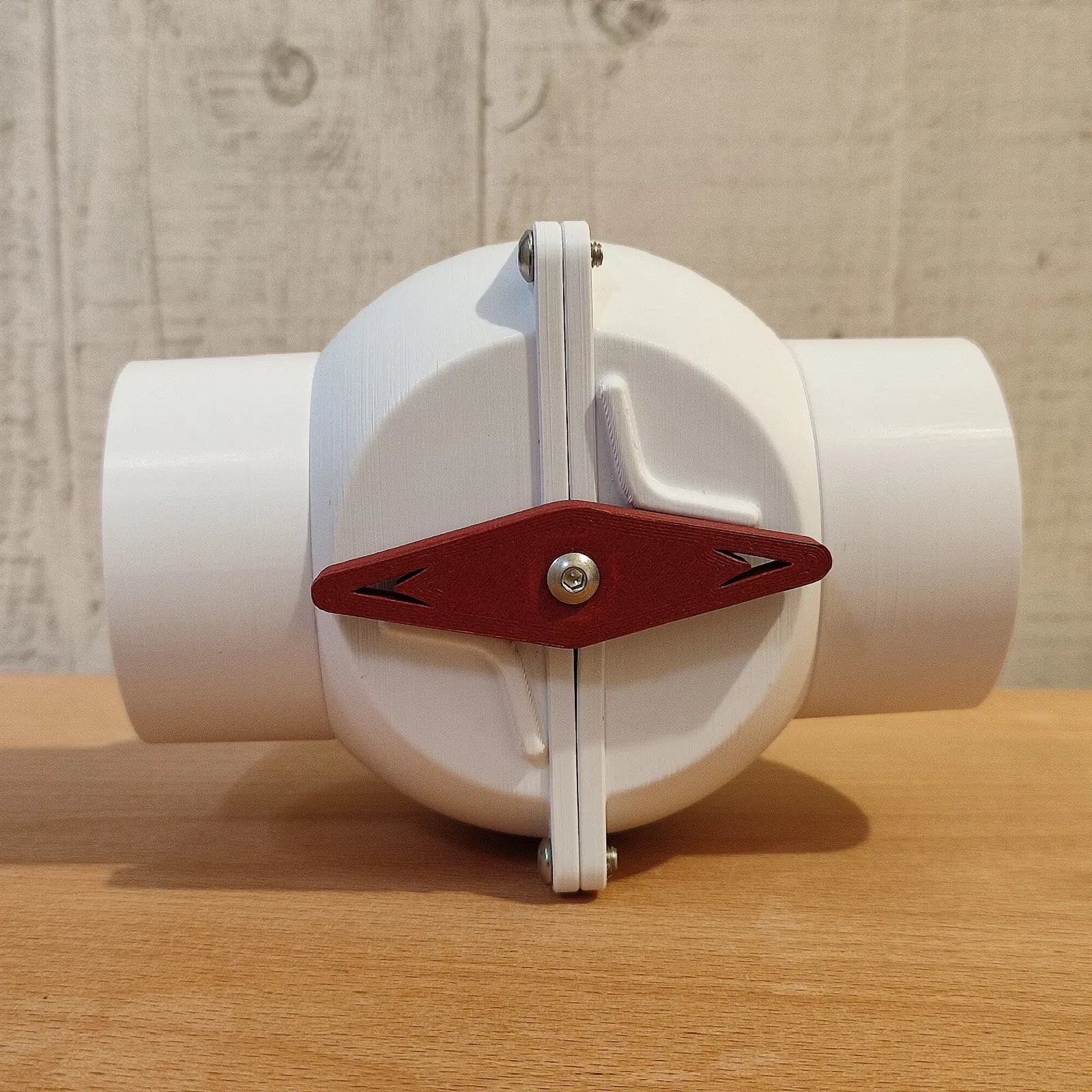

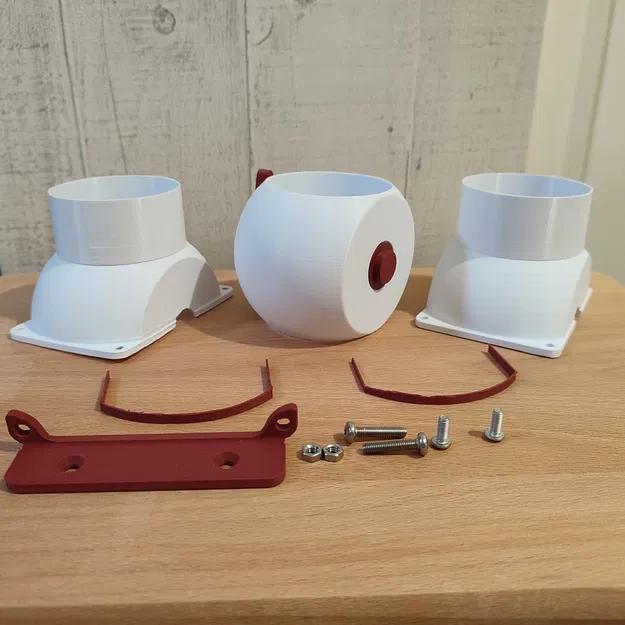

Cập nhật 30 Tháng 9 25 Michael Bohrer (MichaelBohre_2970532) đã bình luận rằng anh ấy đã làm hỏng thiết kế này vì một số phần của nó quá mỏng. Sau khi điều tra, tôi đồng ý rằng cạnh ngoài của ống kết nối mỏng hơn tôi dự định. Do đó, tôi đã thực hiện một thay đổi nhỏ trong thiết kế đã tạo ra một ống kết nối dày gấp đôi so với bản gốc, và gần với những gì tôi mong muốn, mà không làm thay đổi đáng kể đường kính của ống kết nối. Đến nay, tôi chưa in thay đổi này vì tôi chưa gặp phải vấn đề giống như Michael và các cổng xả mà tôi đang sử dụng đều hoạt động tốt và tôi không cần phải thay thế chúng. Phần đã chỉnh sửa được đánh dấu là “Case (Thickened).step”. ---------------------------------------------------------------------------------------- Thiết kế mới nhất này dựa trên van bi 63mm/2½" của tôi nhưng đã được rút ngắn để làm cho nó mỏng hơn. Thiết kế rút ngắn này phù hợp hơn khi đặt dựa vào tường so với phiên bản kích thước đầy đủ. Tôi đã in cái này và, giống như các thiết kế cổng xả van bi khác của tôi, đã làm cho nó hoạt động thành công mà không bị tắc nghẽn. Tôi cũng đã thiết kế một giá đỡ để cố định cái này vào tường hoặc hỗ trợ khác, và kết hợp một số điểm dừng ở cuối cần gạt, ở một bên của vỏ, để chỉ rõ rằng cổng xả đang ở vị trí hoàn toàn mở hoặc hoàn toàn đóng. Cổng xả này được thiết kế để lắp vào ống mạng thu hồi tiêu chuẩn UK 63mm và/hoặc ống polyurethane linh hoạt 63mm (với hỗ trợ dây xoắn). Tuy nhiên, tôi cũng đã bao gồm một bộ chuyển đổi lắp vào cổng xả này và dự kiến sẽ phù hợp với ống 50mm (tôi không có ống 50mm nên khía cạnh này của thiết kế chưa được kiểm tra - các ý kiến hữu ích sẽ được ghi nhận). Bộ chuyển đổi không được bao gồm trong tệp 3mf. Ngoài việc in filament, bạn sẽ cần 4 bu lông M4 ngắn để gắn hai nửa của ống lại với nhau (tôi đã sử dụng 2 bu lông M4 x 10mm và 2 bu lông M4 x 20mm để giữ giá đỡ vào van), và một bu lông M4 x 12mm để giữ cần gạt vào quả bóng xoay. Các lỗ trong ống/vỏ quả bóng có thể cần được làm rộng bằng một mũi khoan phù hợp - 4mm ở một bên và 3.3mm (để khoan ren M4) ở bên kia, hoặc bạn có thể khoan xuyên qua và sử dụng ốc vít dài hơn một chút với đai ốc (hoặc sử dụng các chèn ren nhiệt!) Để có một cổng thổi bạn cần in: 2x vỏ, 0.2mm lớp, 4 biên, 20% độ đặc, cần hỗ trợ & một viền 1x quả bóng xoay, 0.2mm lớp, 3 biên, 10% độ đặc hình tam giác, cần một viền 1x cần gạt, 0.2mm lớp, 5 biên, 20% độ đặc hình tam giác, cần một viền 1x bộ truyền động cần gạt, 0.2mm lớp, 7 biên, 20% độ đặc hình tam giác 1x vòng bi, 0.2mm lớp, 6 biên, 30% độ đặc hình tam giác 2x gioăng mặt bích (Gioăng mặt bích 1 và 2 là giống nhau), 0.2mm lớp, 4 biên, cần một viền 1x giá đỡ, 0.2mm lớp, 4 biên, 20% độ đặc hình tam giác Thật hữu ích khi sử dụng các màu khác nhau cho cần gạt và cho ống để vị trí của quả bóng (mở hay đóng) có thể dễ dàng nhìn thấy. Tôi lắp cần gạt song song với hướng lưu lượng không khí, nhưng nó có thể được lắp 90 độ từ đó nếu bạn muốn. Tôi đã bao gồm các tệp bước bên cạnh các tệp stl. Tệp Bambu Studio 3mf có thể được mở bởi các phiên bản eSlicer từ 2.7.4, và bao gồm tất cả các cài đặt trên. Cập nhật 11Oct24 Tệp Case.step & Case.stl (và tương tự trên 3mf) đã cải thiện độ dày tường tại điểm mà bộ kết nối gắn vào vỏ. Xin cảm ơn JB510 đã thông báo cho tôi về vấn đề này.
