Di chuyển Cảm biến Hết dây tóc

Mô hình này phối lại bộ nâng phía sau bên phải từ bản gốc “[JC-Creality K1 Lid Riser](JC-Creality K1 Lid Riser)” của Joe Cooper, bản này phải được in để mô hình này hữu ích.

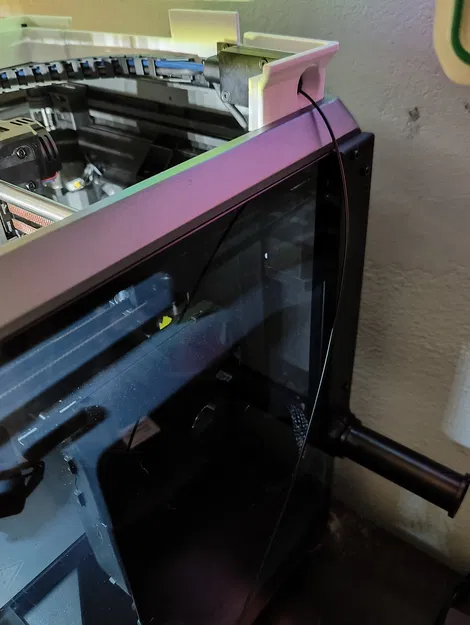

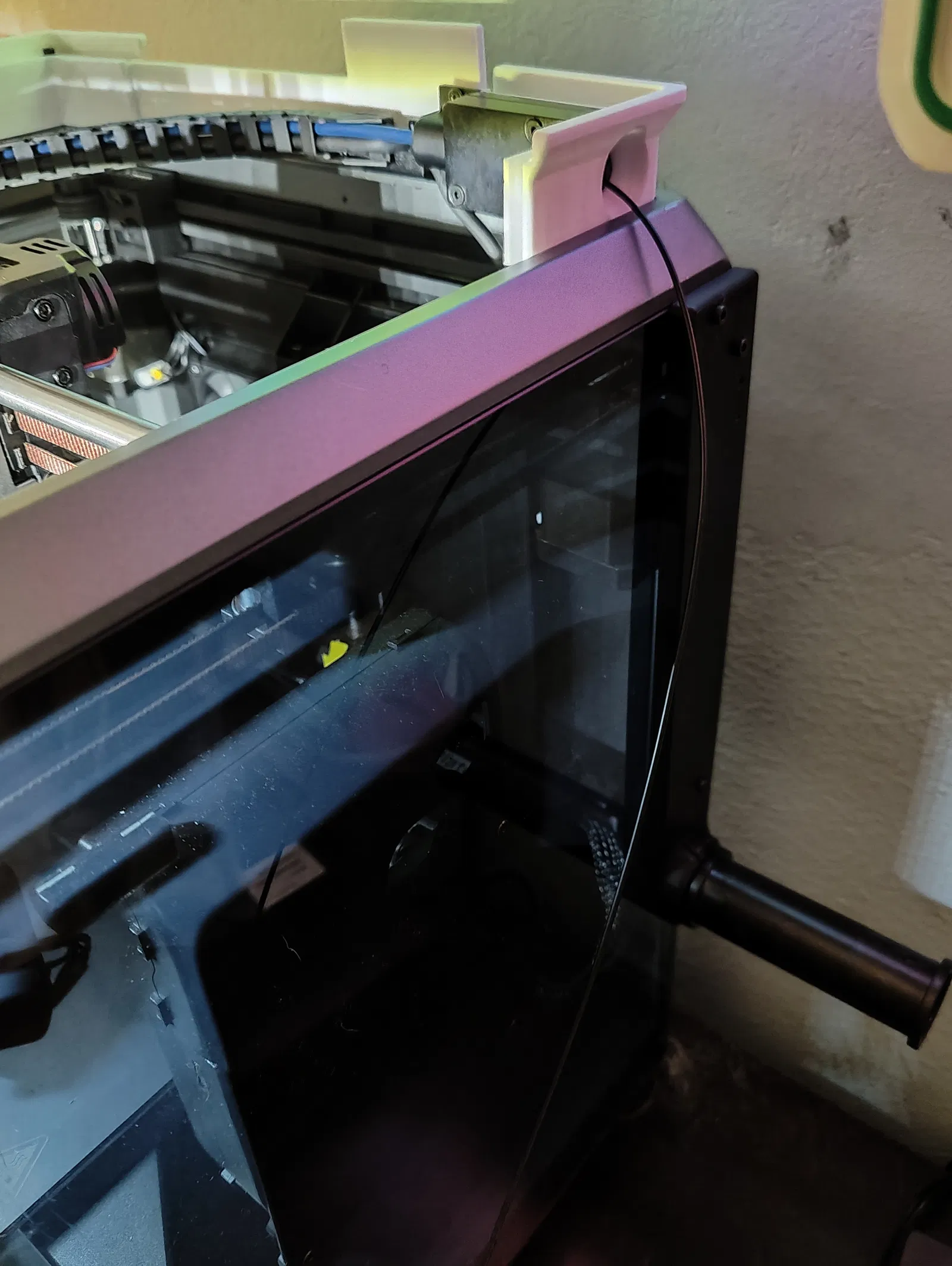

Giá đỡ cuộn dây tóc gắn phía sau trên Creality K1 khá bất tiện, thậm chí không thể sử dụng được trong một số cấu hình máy in nhất định, chẳng hạn như khi đặt sát tường. Bản sửa đổi này di chuyển cảm biến hết dây tóc vào bên trong máy in, mang lại nhiều lợi ích:

• Nạp dây tóc dễ dàng hơn nhiều
• Nhiều tùy chọn gắn dây tóc với lối vào từ bên
• Đường đi dễ dàng hơn cho ống bowden đảo ngược để nó đi theo dây cáp một cách tự nhiên mà không bị gấp khúc
• Giảm chiều dài ống bowden đảo ngược, do đó đoạn còn lại sau cảm biến hết dây tóc ngắn hơn
• Buồng in kín hoàn toàn khi in ABS

Vì ống bowden đảo ngược không còn đi ra từ phía sau máy in, khe hở có thể được đóng lại hoàn toàn bằng bộ phận “betweener” được cung cấp.

Thiết kế Lid Riser nguyên bản rất thông minh. Lắp tất cả các bộ phận “betweener” để đóng buồng, giữ nhiệt để in ABS, ASA, v.v., hoặc tháo các bộ phận “betweener” để thông gió khi in PLA. Các bộ phận “betweener” rất phẳng và dễ dàng cất giữ ở đáy buồng.

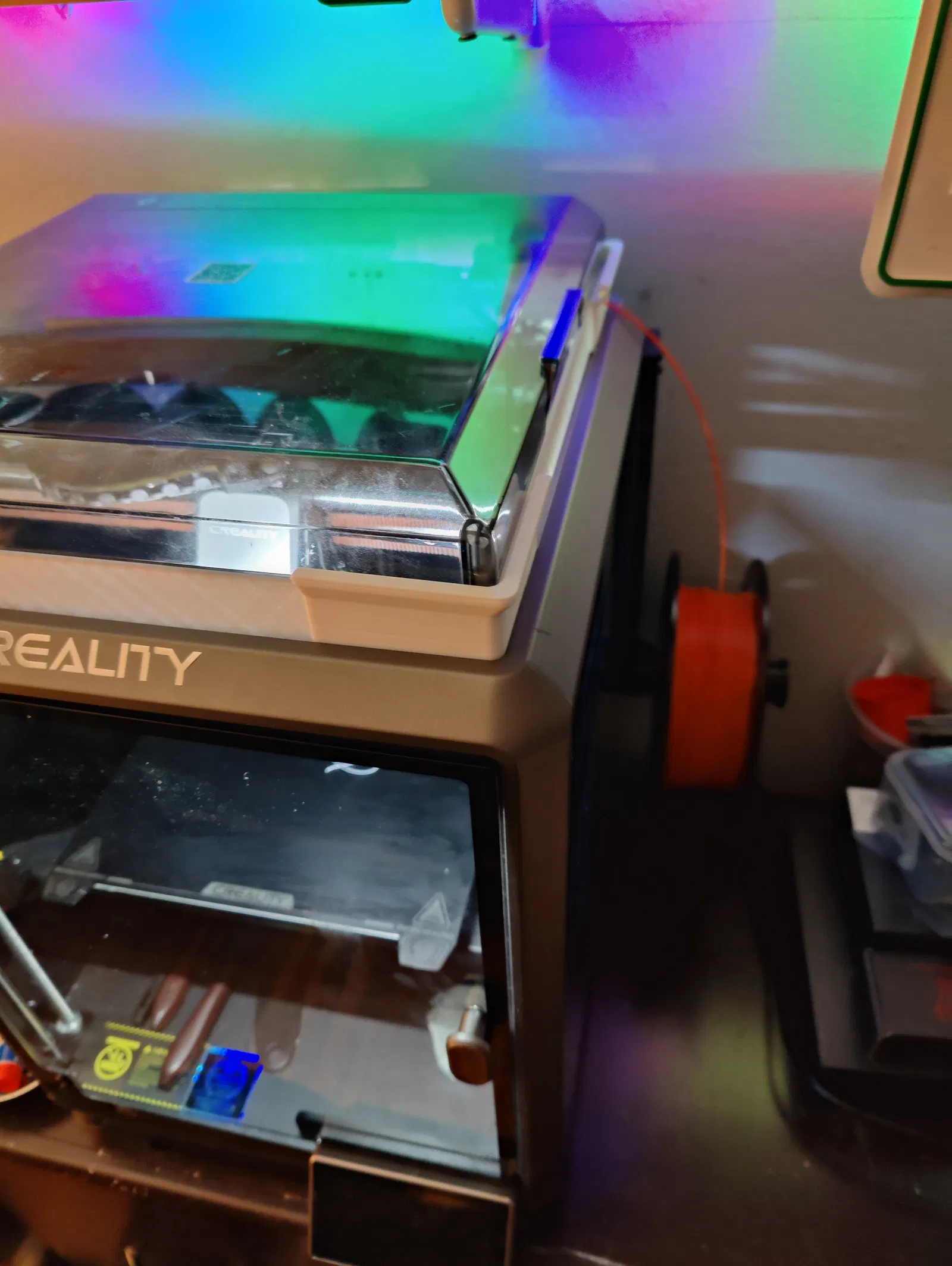

Các tùy chọn gắn cuộn dây:

• Bất kỳ giá đỡ cuộn dây độc lập nào

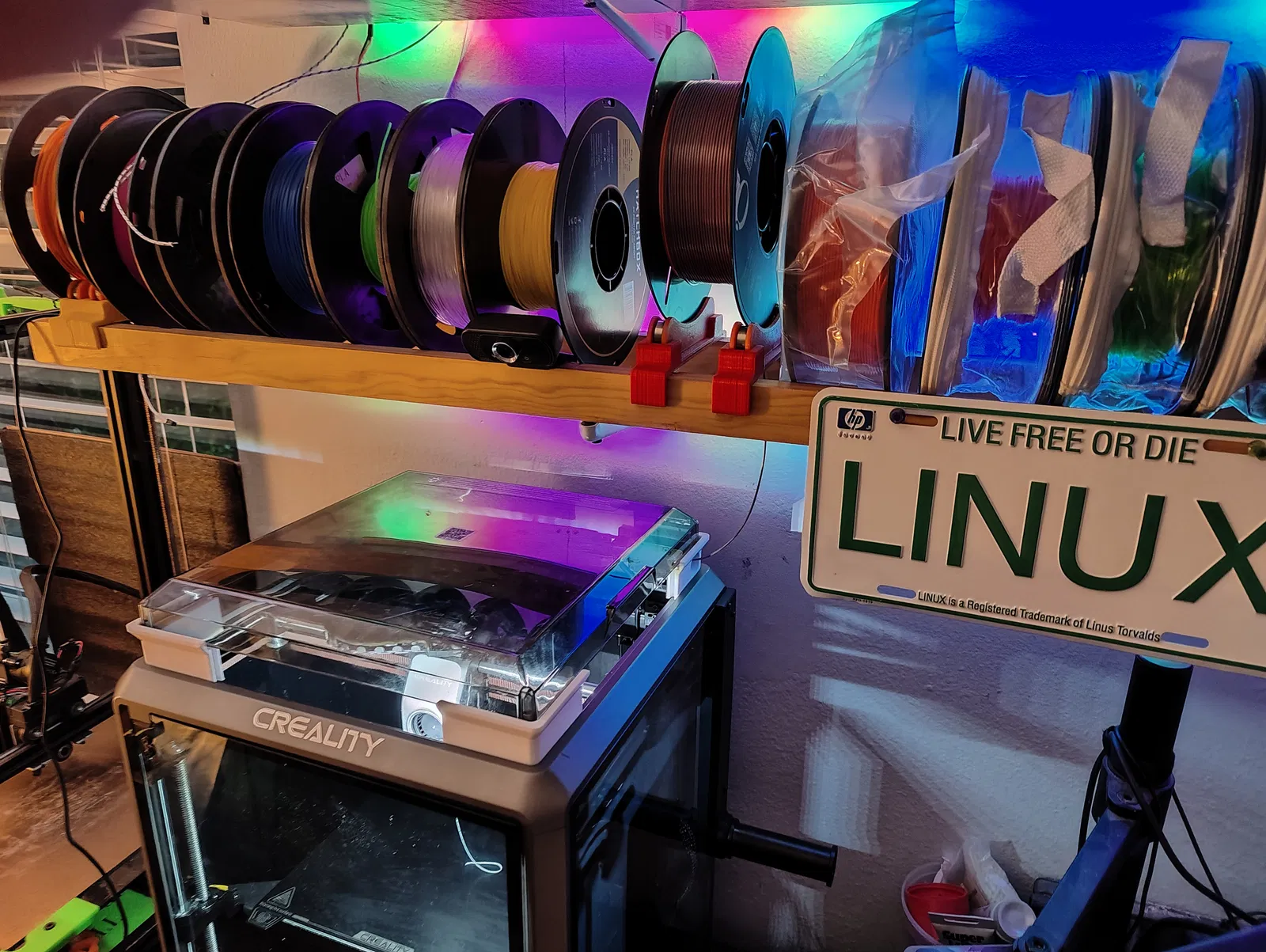

• Phía trên bằng con lăn TUSH
• Giá đỡ cuộn dây gắn bên cho K1

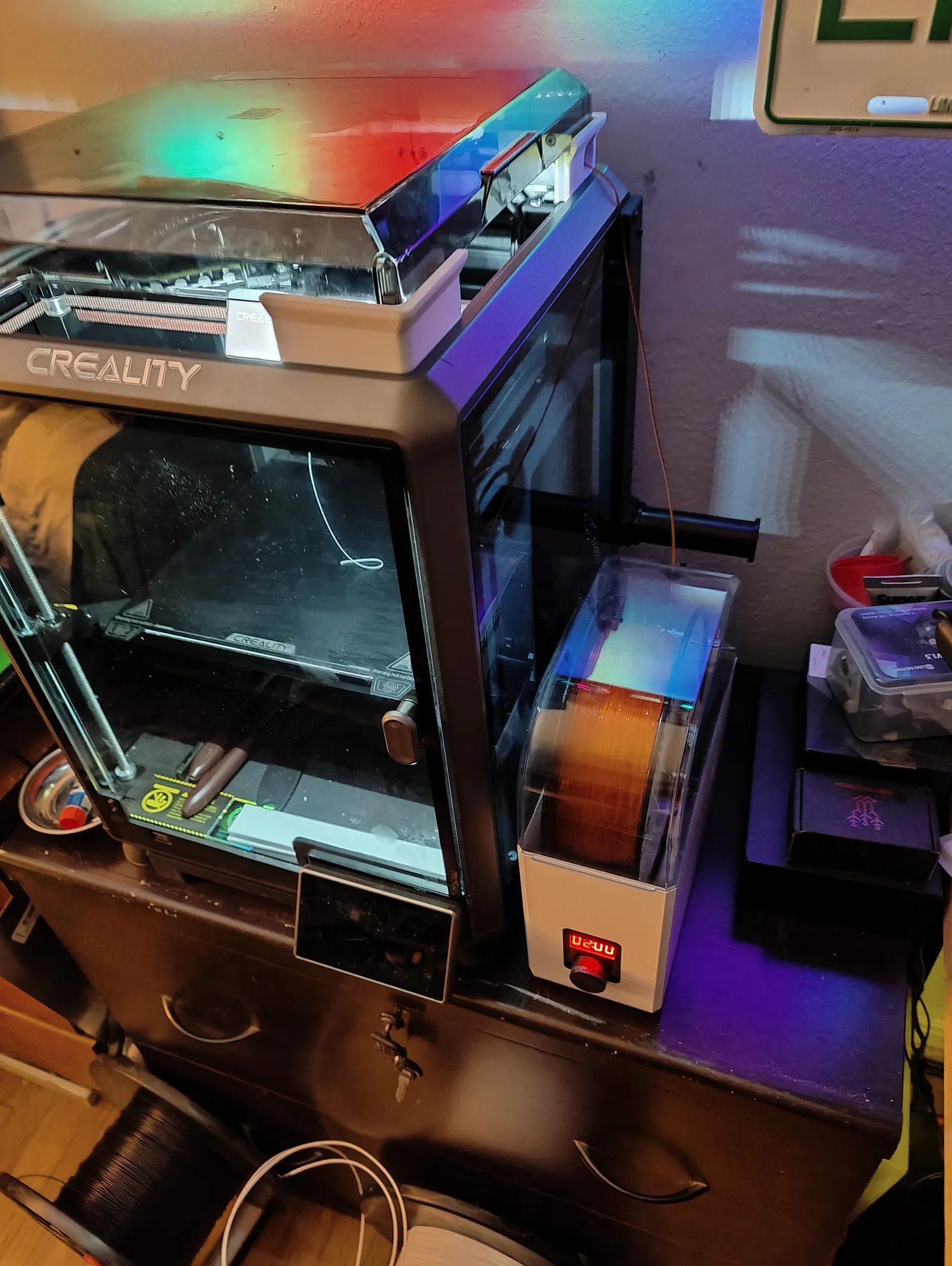

• Máy sấy dây tóc

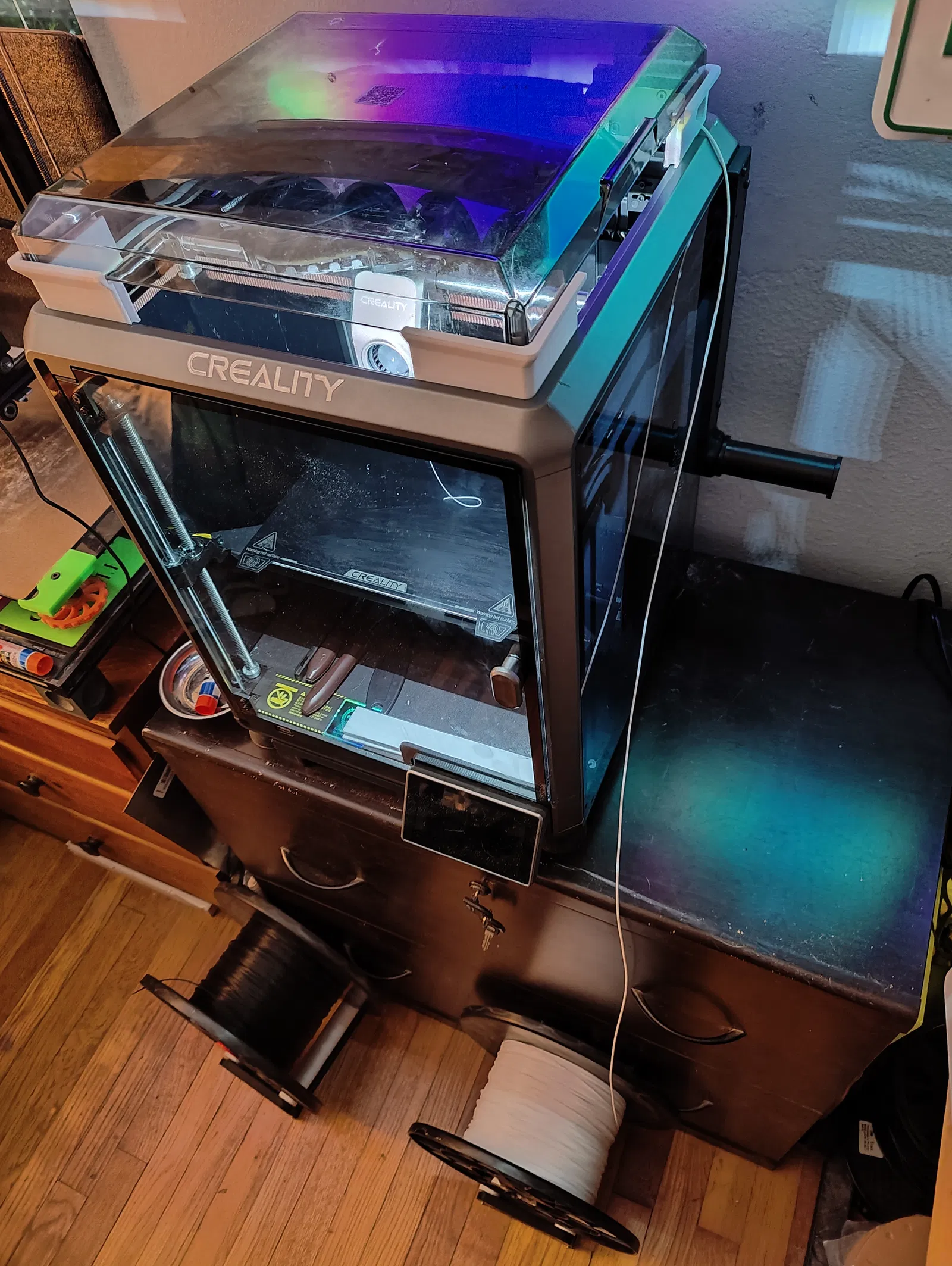

• Cuộn dây 5kg đặt trên sàn

Hướng dẫn:

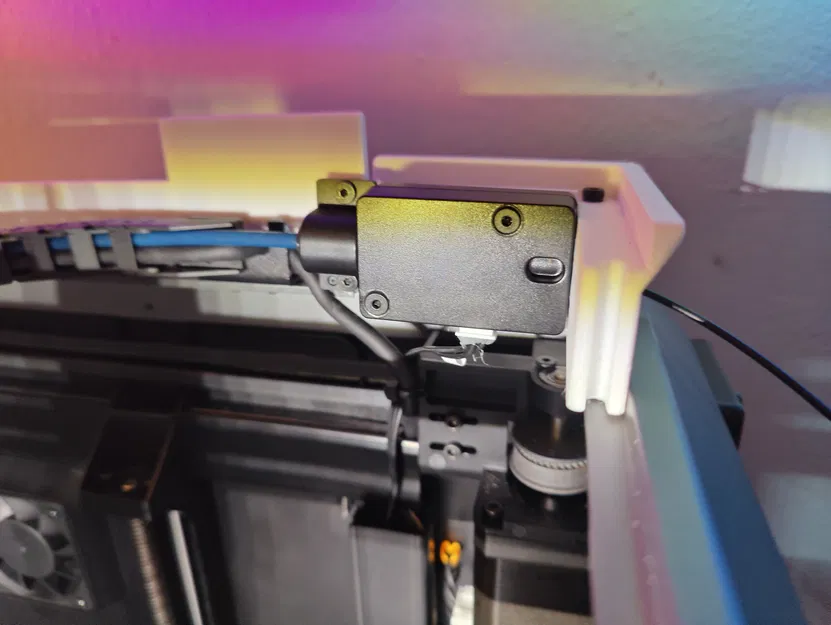

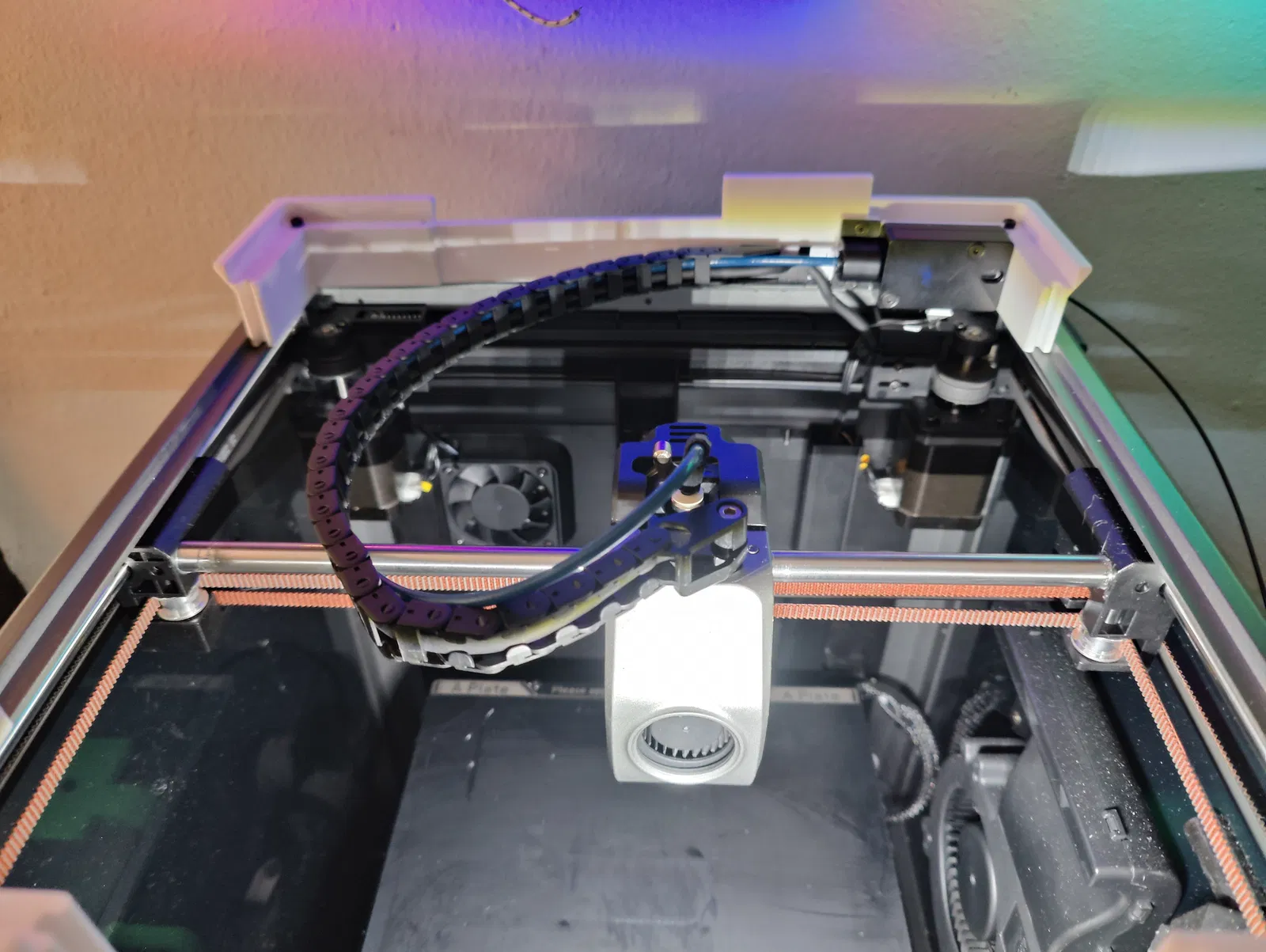

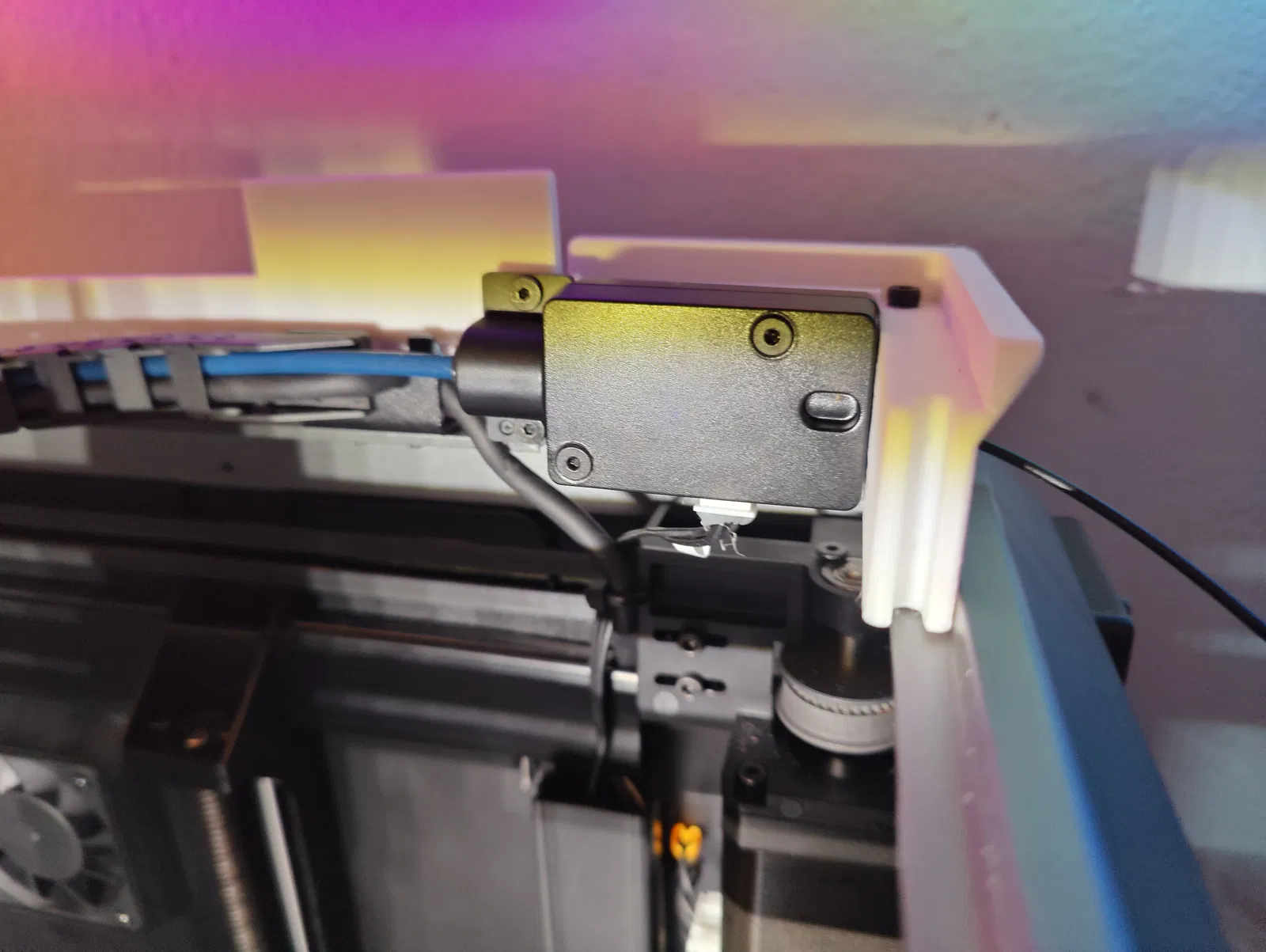

Tháo cảm biến hết dây tóc khỏi máy in và gắn nó vào bộ nâng mới với đầu nối hướng xuống bằng phần cứng hiện có. Bạn đang vặn vào nhựa và ren rất ngắn nên đừng siết quá chặt. Luồn đầu nối cảm biến trở lại khay cáp, sau đó chạy lên trên cùng và kết nối lại với cảm biến. Dây cáp hiện có đủ dài để với tới, vì vậy không cần sửa đổi điện. Sau đó, gắn bộ nâng vào vị trí bằng bu lông m3x30. Luồn ống bowden qua dây cáp và cắt theo độ dài.

Cập nhật:

• Ngày 14 tháng 11 năm 2023 - Phiên bản 2 được tinh chỉnh để tránh va chạm với bộ đùn (cảm ơn SYNTAXV)
• Ngày 29 tháng 11 năm 2023 - Mặc dù tôi không thể sử dụng nó do không có khoảng trống phía trên máy in, tôi đã bao gồm bộ phận cho nắp bản lề
• Ngày 4 tháng 12 năm 2023 - Người dùng @FabioDias_488006 và @pellcorp chỉ ra rằng bộ phận betweener phía sau không khớp phẳng - tôi đã tải lên một bộ phận đã sửa
