Mảnh trung gian Canopy PTFE cho Trident của JSmith17

Canopy PTFE passthrough

CHANGELOG

• 30.03.2024: Phiên bản đầu tiên.

### Mô tả:

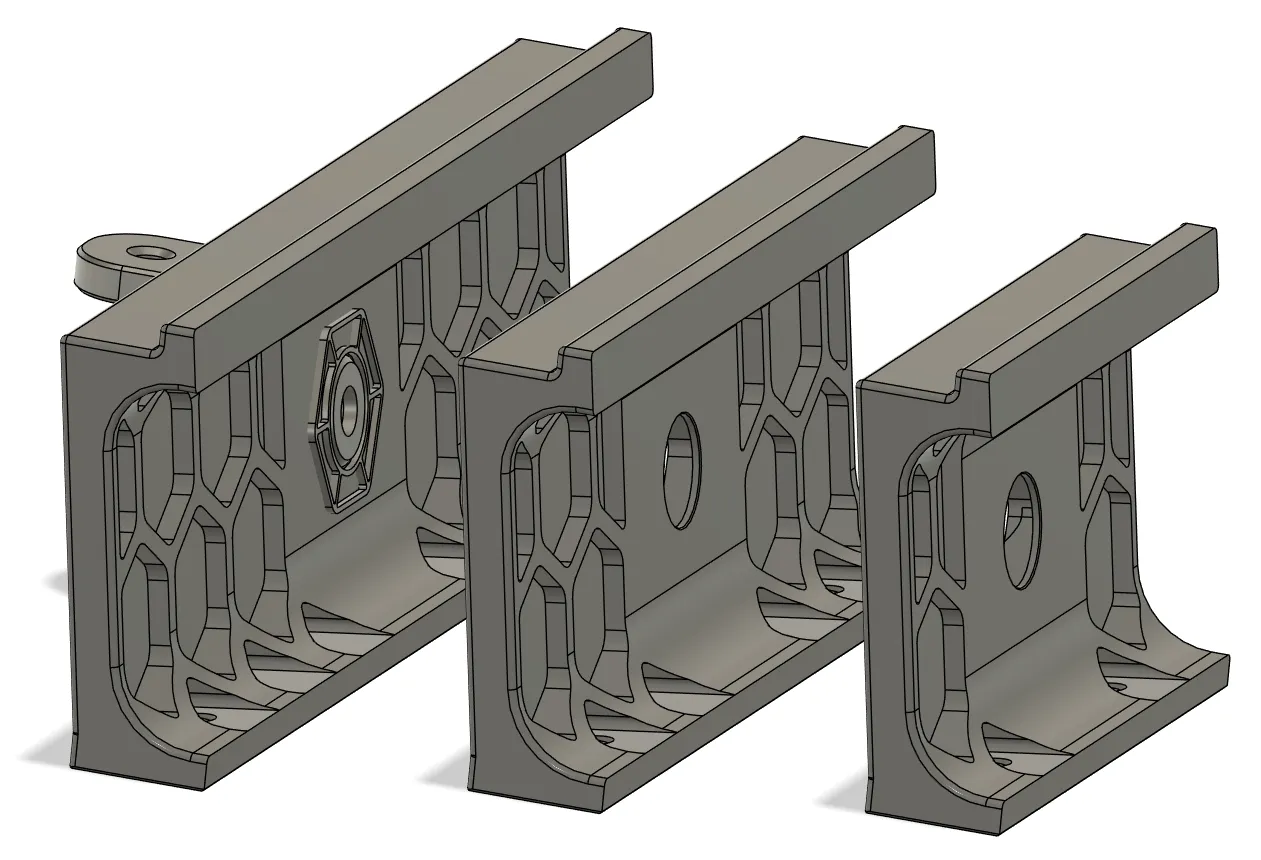

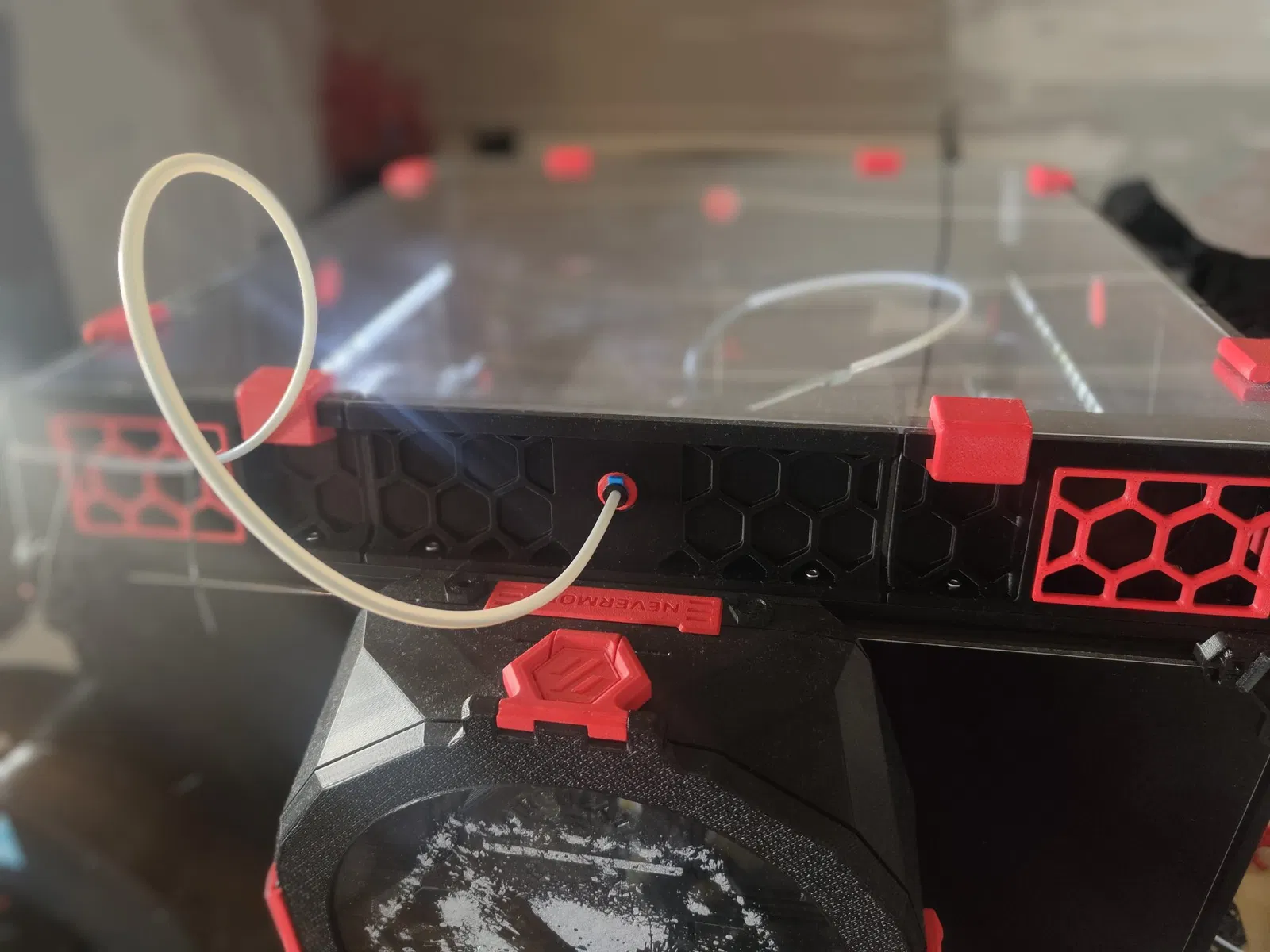

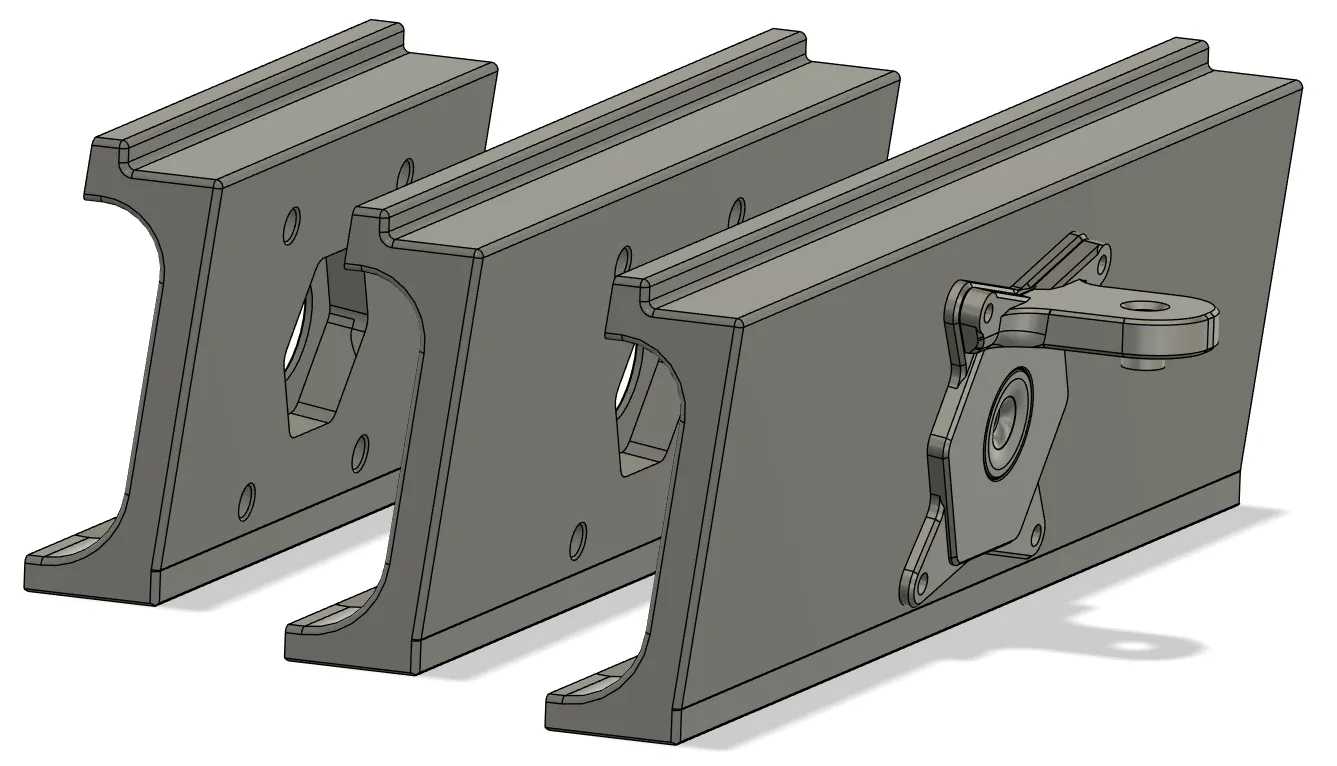

• Tôi đang sử dụng cả Nevermore Stealthmax (có đường dẫn PTFE không lý tưởng) và "Canopy của JSmith17" trên Trident của tôi, vì vậy tôi nghĩ rằng tôi sẽ tạo ra một cách tốt hơn và thanh lịch hơn để dẫn ống PTFE. Và đây là những gì tôi đã làm, nó loại bỏ logo từ phần giữa Canopy phía sau (hoặc bất cứ nơi nào bạn muốn ống PTFE của bạn vào) và thêm một đầu nối PTFE “kiểu UM2” vào đó.

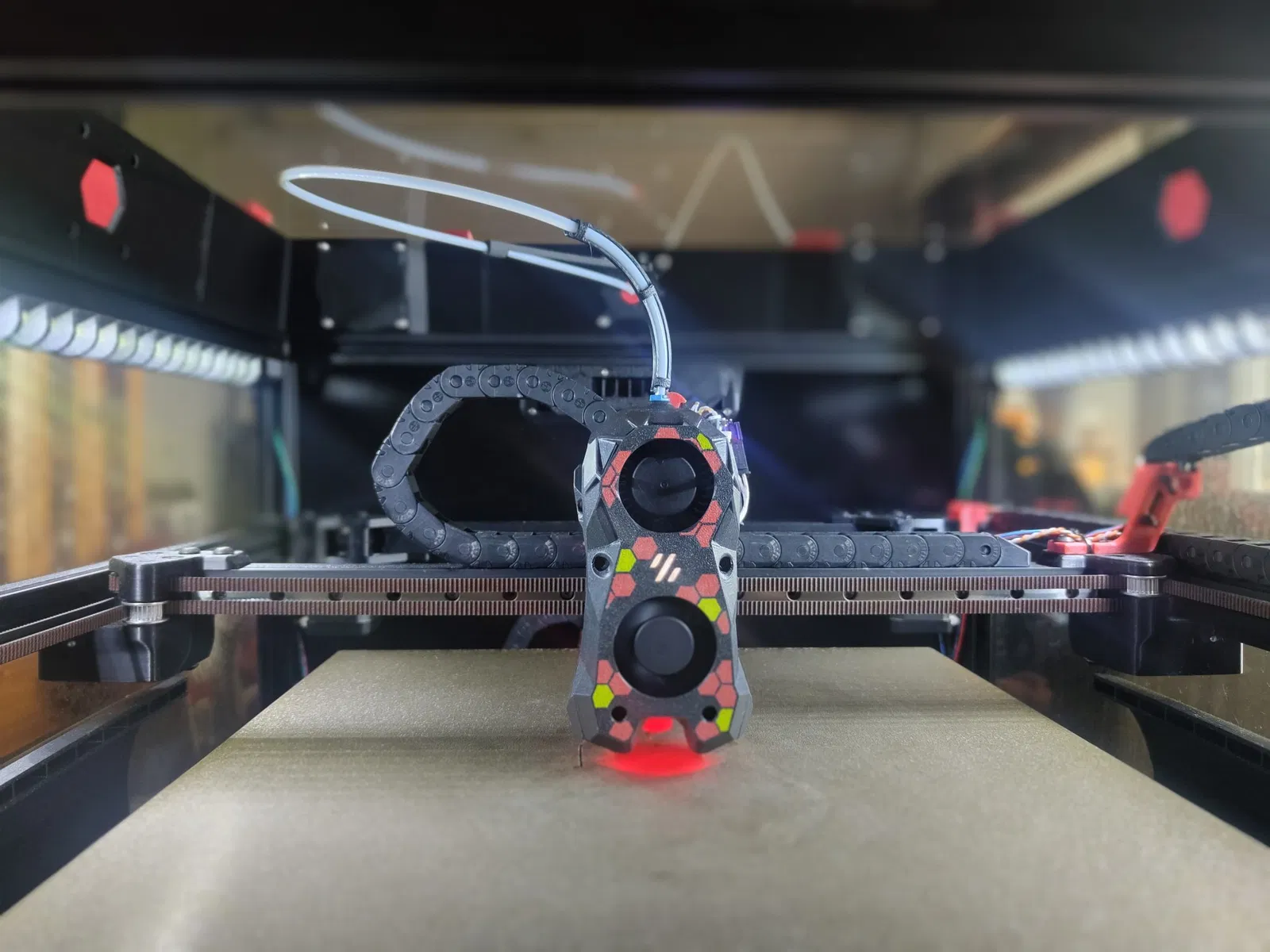

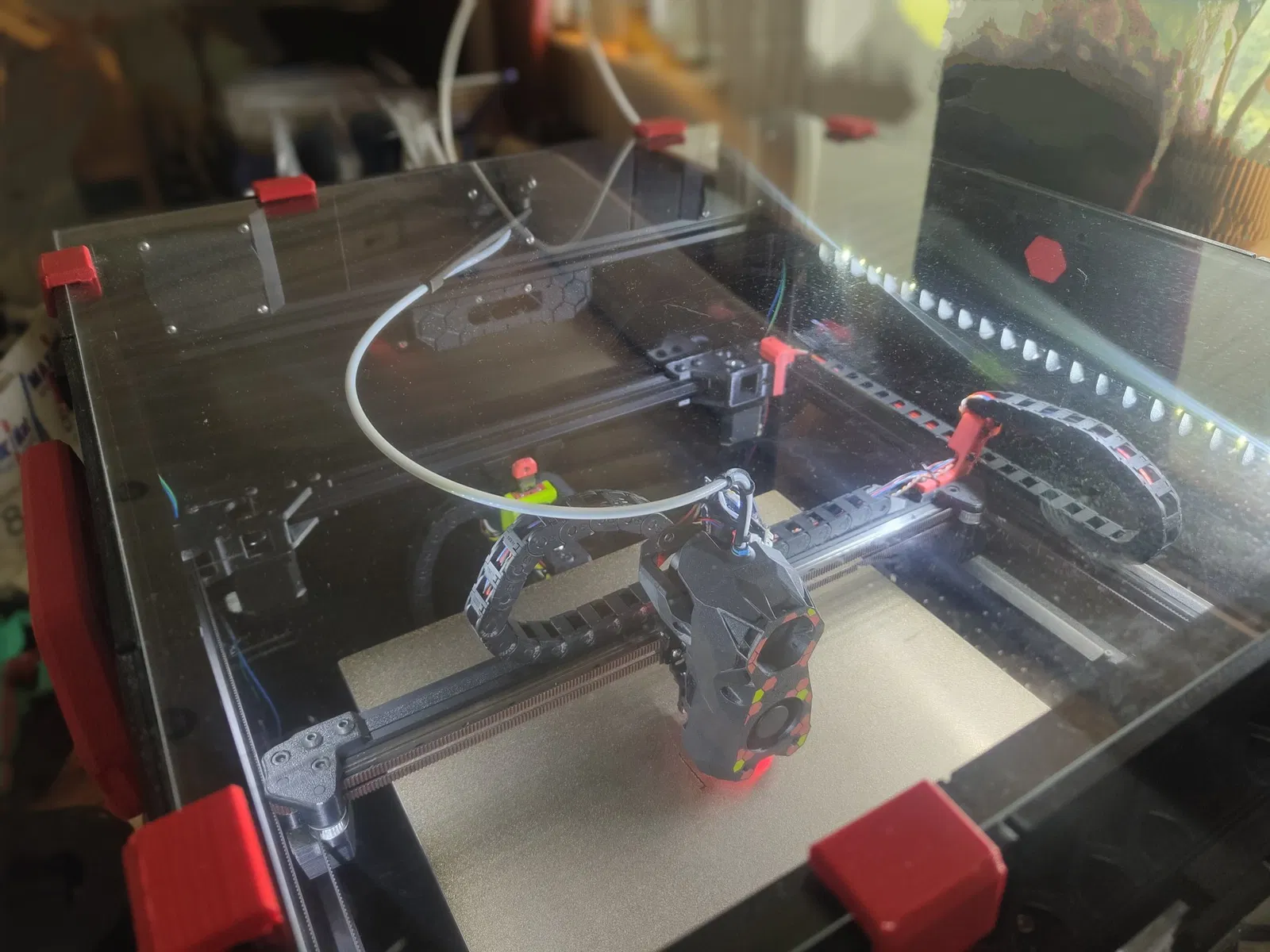

• Tôi cũng đã tạo ra một giá đỡ cho hỗ trợ ống PTFE của tôi để giúp hướng dẫn ống xung quanh (được thiết kế với Trident trong tâm trí, nhưng hoạt động cũng tốt trên 2.4). Đối với Trident, bạn cũng cần sử dụng Hướng dẫn PTFE Trident để giúp điều khiển ống một cách gọn gàng (đối với tôi, “R50-90°” hoạt động tốt nhất).

Hình ảnh:

### In ấn:

• Cài đặt mặc định của voron, hướng đúng.
• Cần hỗ trợ trên phần Canopy, tham khảo mô tả "Cạnh Canopy" từ "mod tay cầm cạnh Canopy" của tôi.

BOM:

Không có hướng dẫn:

• 4x M3x6mm BHCS
• 4x M3x5x4mm Heat sets
• 1x đầu nối PTFE "kiểu UM2"

Có hướng dẫn PTFE:

• 2x M3x6mm BHCS
• 2x M3x8mm BHCS
• 4x M3x5x4mm Heat sets
• 1x M5x10mm BHCS
• 1x vòng bi MR85
• 1x đầu nối PTFE "kiểu UM2"

Danh sách việc cần làm

• Không có gì mà tôi có thể nghĩ ra.

- - -

Trong trường hợp tôi quên tải lên bất kỳ cập nhật nào mà tôi thực hiện cho thiết kế lên F3D, phiên bản phát hành mới nhất luôn có sẵn trên gitub của tôi!
