Mở rộng chiều cao cho kẹp Omnifixo bằng bộ phận từ tính

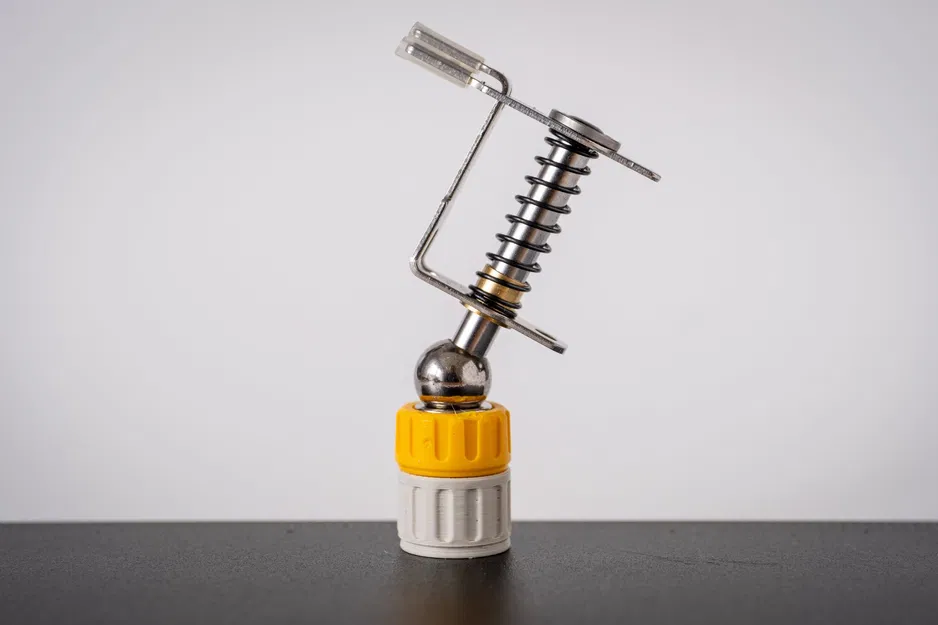

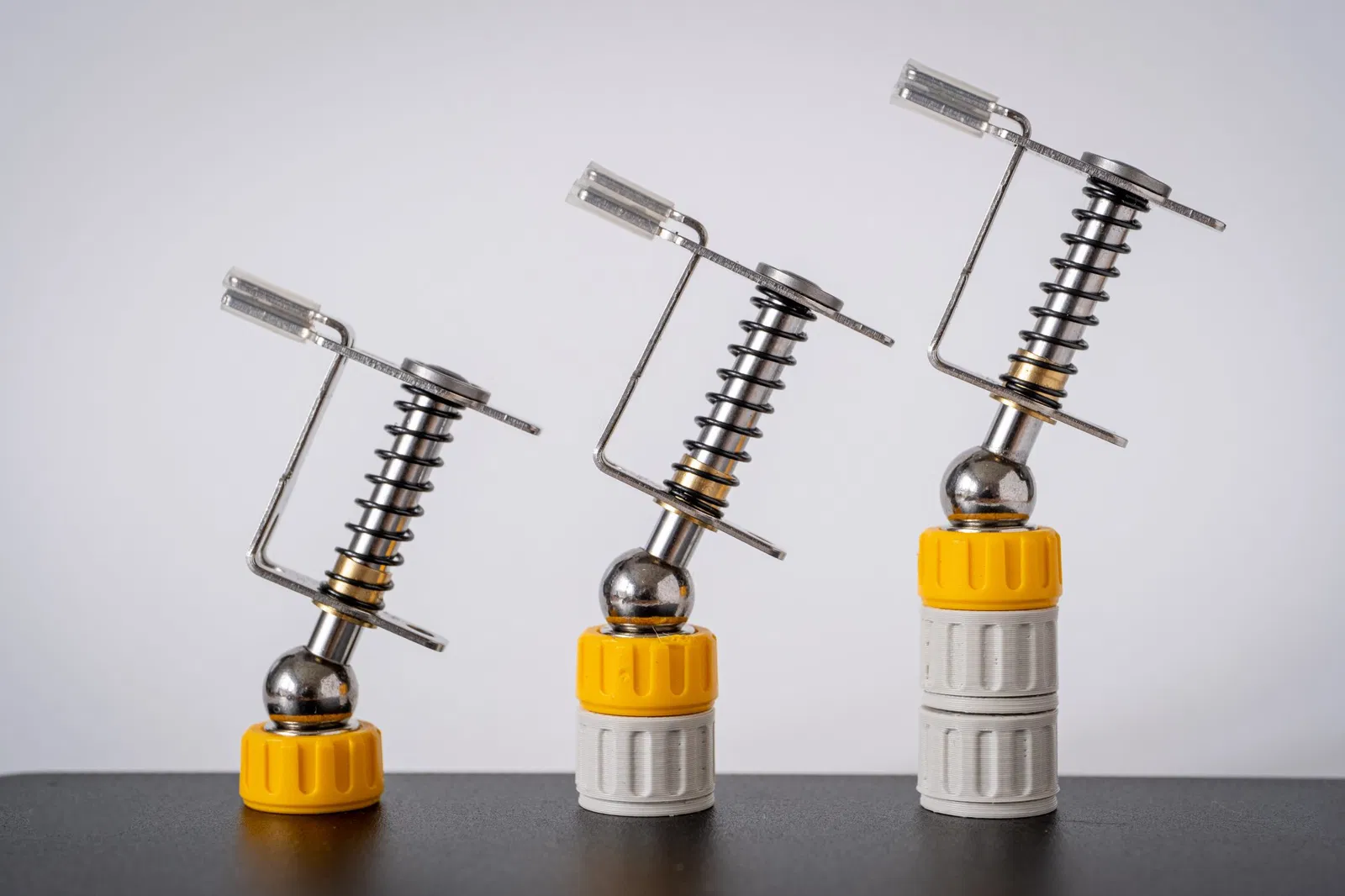

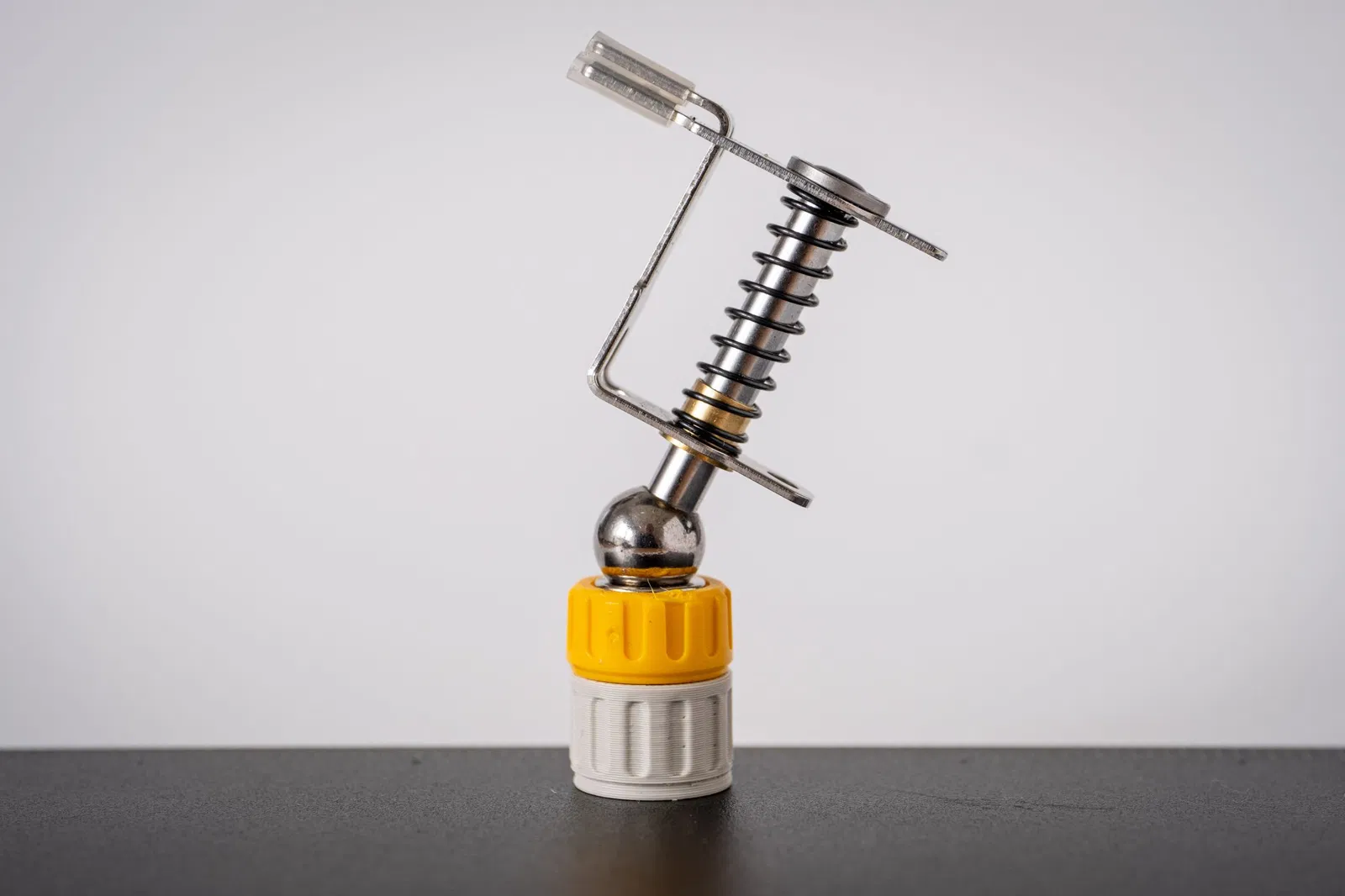

Tôi yêu các kẹp Omnifixo của mình. Chúng là bộ tay thứ ba tốt nhất mà tôi đã tìm thấy cho đến nay. Nhưng để kẹp một số vật thể, sẽ rất hữu ích nếu các kẹp có thể ở các độ cao khác nhau. Chắc chắn, bạn có thể xếp chồng các phần màu vàng của các kẹp, nhưng vì chỉ có 4 cái nên hơi hạn chế. Vì vậy, tôi đã quyết định thiết kế một số miếng đệm từ tính đơn giản để có thêm sự linh hoạt khi sử dụng các kẹp Omnifixo của mình.

BOM:

• Phần chính - OmnifixoExtentionMainBody.stl (in)
• Nam châm đường kính 10mm, dày 5mm
• Phần dưới - OmnifixoExtentionStackableLid.stl hoặc OmnifixoExtentionNonStackableLid.stl (in)

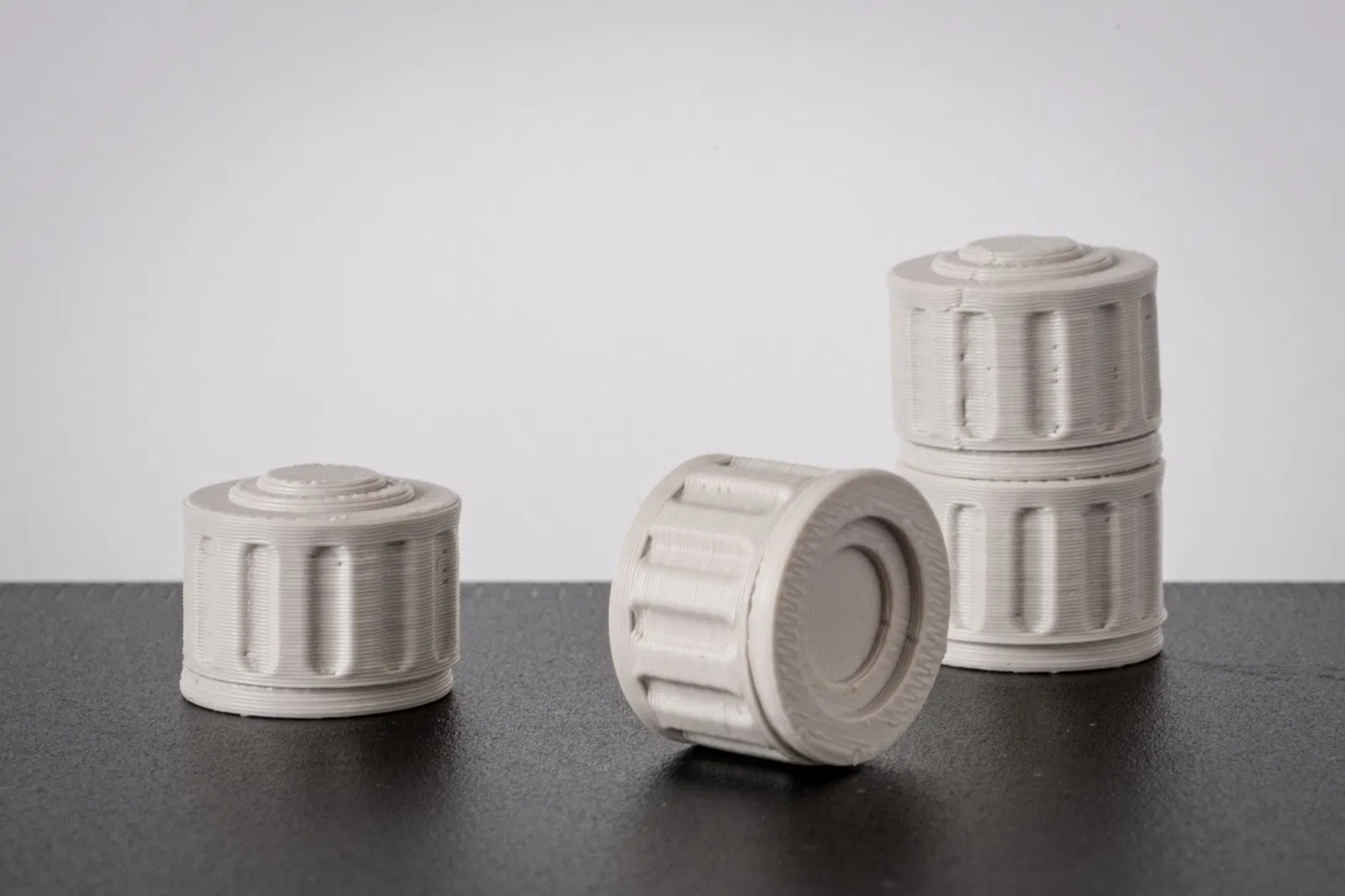

Mô hình bao gồm một thân chính, một nam châm được chèn vào thân chính và một phần dưới. Phần dưới có hai cách - có thể xếp chồng và không thể xếp chồng. Phần có thể xếp chồng cần hỗ trợ để in.

Cài đặt in được khuyến nghị:

• Chiều cao lớp 0.2 mm
• Đầu phun 0.4mm
• 4 đường viền
• 10% độ đầy
• 5 lớp trên đặc
• 5 lớp dưới đặc
• Các tệp stl đã được chỉnh sửa để có hướng in đúng, bạn không cần phải lo lắng về điều đó.

Lắp ráp:

Dùng keo siêu dính gắn nam châm vào phần chính. Đảm bảo nam châm có cực tính đúng cho omnifixo của bạn, để nó được hút bởi phần omnifixo màu vàng và không bị đẩy ra.

Dùng keo siêu dính gắn phần dưới (có thể xếp chồng hoặc không thể xếp chồng) vào phần chính.
