Máy mài lốp xe G&S Tire Grinder cho mô hình xe slot 1/32 và 1/24

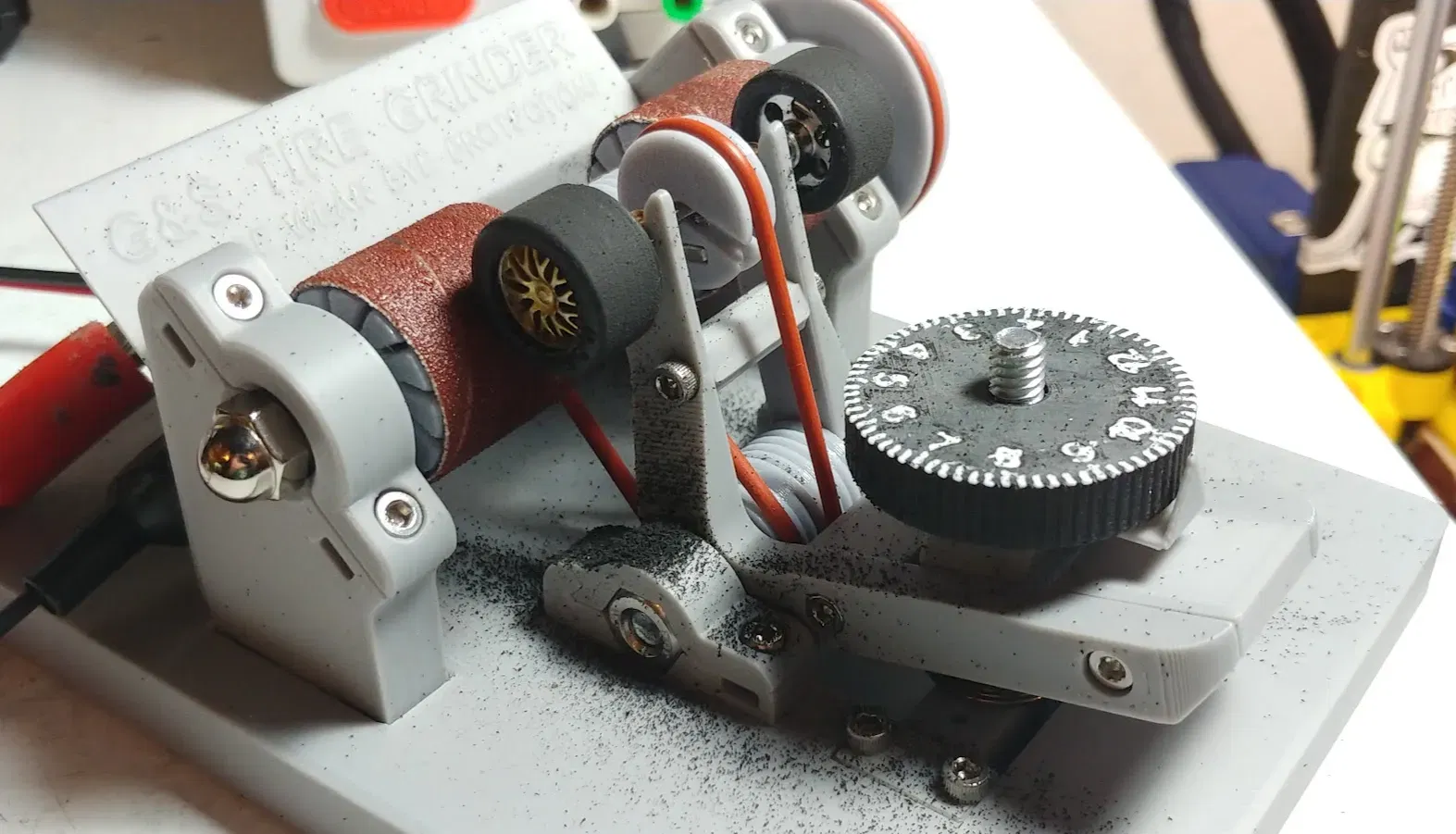

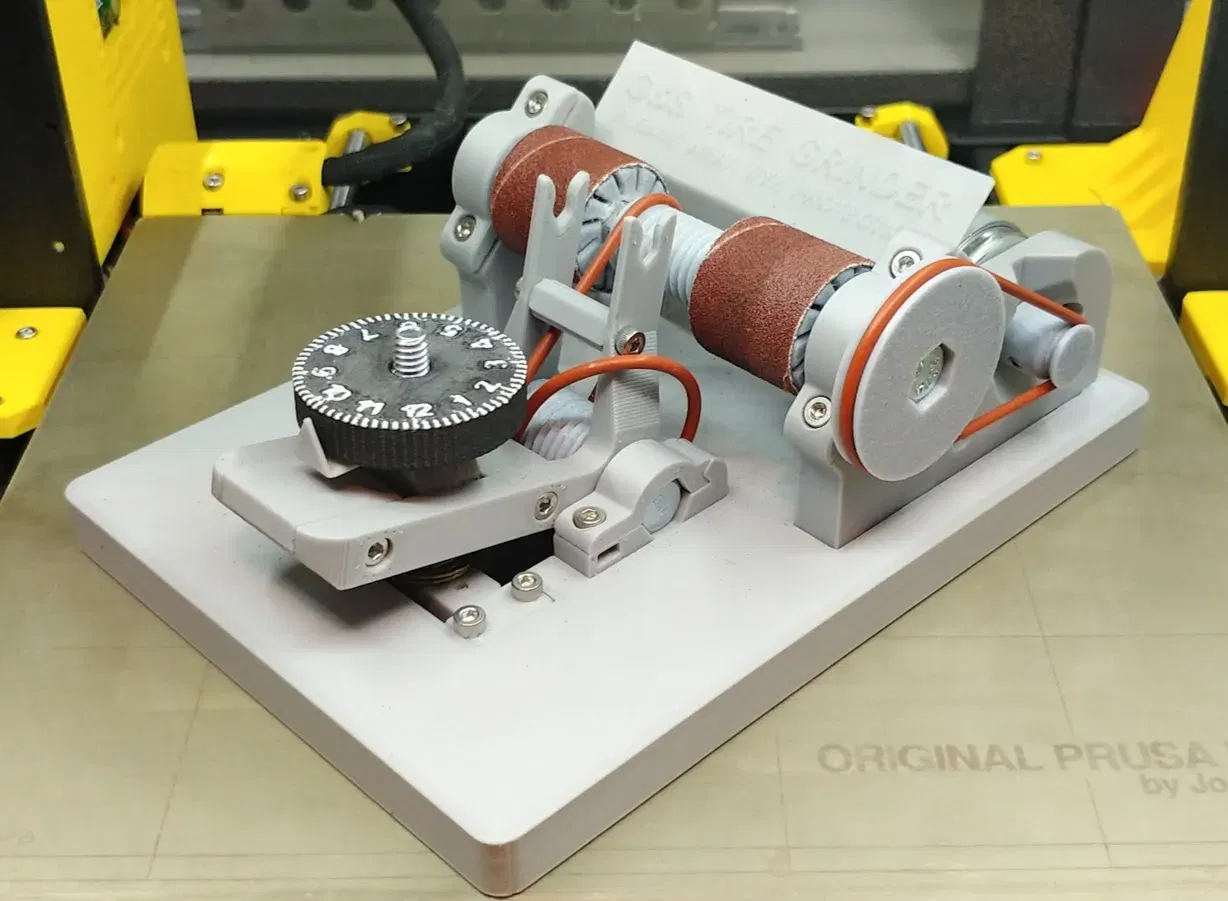

Trước tiên, tên gọi. G là viết tắt của Gaub, hoặc Greg, tùy bạn chọn. S là viết tắt của Samson, như trong Dennis Samson. Thiết kế ban đầu của anh ấy cho một máy chà nhám trục xoay cho toàn bộ trục (ví dụ: bánh xe được ép vào) đã truyền cảm hứng cho thiết kế này rất nhiều. Chính nhờ sự đóng góp và phản hồi của anh ấy, cùng với những người khác trong cộng đồng, mà máy này cuối cùng đã được hiện thực hóa như đã trình bày. Tôi cũng xin cảm ơn Giacomo Verlini, hay còn gọi là JamieG từ Thụy Điển, vì thiết kế cho các trống ống chà nhám mà tôi đã sử dụng cho máy này. Bạn có thể tìm thấy Tyre Truer MKIII cho xe đua 1/32 và nhiều mô hình tuyệt vời khác trên trang Thingiverse của anh ấy. Ngoài ra, hãy xem nếu bạn muốn xây dựng một máy độc lập với nguồn điện và điều khiển tốc độ tích hợp! Các tính năng chính của G&S Tire Grinder - Chà nhám cả hai lốp cùng một lúc

• Vòng bi tiêu chuẩn 1/32 gắn vào giá đỡ trục, và hình chữ V cho phép các vòng bi hoặc ổ bi nhỏ hơn hoặc lớn hơn giữ chặt
• Một động cơ quay tất cả các trục
• Chỉ cần bốn con vít để tháo/gắn lại toàn bộ trục chà nhám cho các độ nhám khác nhau
• Một con vít để điều chỉnh độ trượt bất kỳ lúc nào, sử dụng giá đỡ vòng bi có lò xo.
• Giá đỡ trục có lò xo để cho phép các phương pháp chà nhám và giải phóng dễ dàng
• Nút chỉ thị cho phép lặp lại chính xác đường kính lốp khi cần
• Độ căng đồng nhất của vòng O nhờ thiết kế puli dẫn
• Vòng O có thể dễ dàng di chuyển sang trái hoặc phải để phù hợp với các cấu hình trục khác nhau
• Khoảng cách giữa các trống chà nhám phù hợp với hầu hết các bánh xe/trục 1/24 và 1/32
• Bề mặt chà nhám không được tiếp xúc với puli trục hoặc vòng O Tham gia nhóm Facebook để chia sẻ mẹo và thủ thuật, ảnh xây dựng, đưa ra gợi ý hoặc đặt câu hỏi. https://www.facebook.com/groups/gstiregrinder/ Video Hướng dẫn Cài đặt và Sử dụng: Nhấn vào đây để xem Tài liệu Cài đặt và Sử dụng (PDF). Video thay thế Dây cao su (O-ring): Máy này được cung cấp miễn phí để tải xuống, in ấn và tự xây dựng. Giấy phép là Creative Commons, Attribution, Non-Commercial, Share-Alike. Từ góc độ thực tiễn, điều đó có nghĩa là không ai khác được phép tiếp thị hoặc bán các tệp, kế hoạch, bản in hoặc máy hoàn chỉnh mà không có sự cho phép rõ ràng của tôi. Cần ghi công cho dự án của tôi bất cứ khi nào máy được trình bày hoặc chia sẻ. Vì tôi phát hành nó dưới dạng mã nguồn mở, phần "Share-Alike" của giấy phép có nghĩa là nếu bạn thiết kế một máy có nguồn gốc từ thiết kế này, bạn cũng phải chia sẻ nó dưới dạng mã nguồn mở với sự ghi công phù hợp cho tôi. Nếu bạn được ai đó liên hệ để in các bộ phận như một dịch vụ in ấn, bạn có sự cho phép của tôi để làm như vậy, nhưng bạn không thể quảng cáo rằng bạn đang in các bộ phận để bán. Tôi bảo lưu quyền tiếp thị và bán các bản in và/hoặc máy cho đến khi tôi không còn khả năng làm như vậy. Giá cho các bản in/bộ/k máy có thể được tìm thấy bên dưới. Tất cả các bộ phận đều được thiết kế để in trên bất kỳ máy in 3D FFF (filament) nào mà không cần hỗ trợ. PLA có thể được sử dụng, và được ưu tiên, cho phần lớn các bộ phận do độ cứng của nó. Các bộ phận chịu nhiệt ma sát, chẳng hạn như ròng rọc và trống chà nhám, nên được in bằng PETG hoặc vật liệu chịu nhiệt cao tương tự. Mảnh lớn nhất, tấm nền, có kích thước 168x120mm, vì vậy nên có thể được in trên hầu hết các máy, ngay cả nhiều máy in "mini". Tấm nền vỏ và nắp vỏ lớn hơn một chút, nhưng không cần thiết cho chức năng của máy, chỉ nếu bạn muốn có một vỏ bảo vệ cho mục đích di chuyển/lưu trữ. BOM (các liên kết không phải là liên kết liên kết Amazon) - 22x - M3x10mm vít đầu lục giác
• 8x - M3x6mm vít đầu lục giác
• 2x - M3x8mm vít chìm
• 2x - M3x6mm vít định vị
• 21x - M3 đai ốc vuông
• 1x - 1/4-20 x 4.5" bu lông đầu lục giác, ren hoàn toàn
• 2x - 1/4-20 x 2" bu lông đầu lục giác, ren hoàn toàn
• 3x - 1/4-20 x 7/32" đai ốc lục giác
• 1x - 1/4-20 đai ốc nylon khóa
• 1x - 1/4-20 đai ốc hình quả phỉ
• 1x - 1x10 20x42x9mm lò xo hình nón
• 4x - R188 vòng bi
• 3x - #128 O-Rings (1-1/2" ID, 1-11/16" OD, 3/32" Width)
• 2x - 1"x1" ống băng chà nhám xoắn, độ nhám 120.
• 2x - 4mm OD 25mm lò xo nén bút bi ### Hướng dẫn in: Hầu hết các bộ phận có thể được in bằng PLA, nhưng nên có ít nhất 4 đường viền (độ dày 1.6mm) và hầu hết các bộ phận nên có độ đặc và độ bền cao, chẳng hạn như 30% Cubic. Các bộ phận tròn/pulley nên được in bằng PETG hoặc vật liệu chịu nhiệt khác, với vị trí đường nối ngẫu nhiên để giảm “cục” từ một đường nối thẳng hàng. Pulley nhỏ cho động cơ và pulley chia cho trục xe slot cũng nên được in với 100% độ đặc vì chúng sẽ dễ bị tách nếu không chắc chắn. ### Hướng dẫn lắp ráp: Hướng dẫn viết và minh họa: G&S Tire Grinder Assembly Manual Hướng dẫn video: ### Cập nhật Cập nhật 2025/01/23 - Thêm một pulley chia cho các trục 1/8" cũng như các vòng bi cho các trục 3/32" và 3mm, vì vòng bi 3mm có hai mặt gần như không tồn tại, và những người mới đến với slot.it (và các loại xe khác) có thể không có vòng bi 3/32" dự phòng cho các trục đó. Cập nhật 2024/12/29 - Thêm Spindle Clamp L XL, tăng thêm 2mm cho việc điều chỉnh về phía bánh xe, khi một máy xây dựng cần nhiều hơn số lượng ban đầu. Cập nhật 2024/12/14 - Thêm mô hình vít điều chỉnh đơn giản cho vít EZ-Tram. Nó nên được lắp chặt vào đầu của vít m3x10mm dùng cho vít điều chỉnh EZ-Tram. Điều này không nên cản trở lượng điều chỉnh có thể sử dụng. Cập nhật 2024/12/01 - Đã làm dày các tab cho việc lưu trữ pulley trên tấm nền. Thêm vật liệu xung quanh lỗ cho vít hỗ trợ trên giá đỡ trục, vì siết quá chặt có thể làm căng phần và khuyến khích hỏng hóc. Cũng đã loại bỏ các bộ phận không còn sử dụng để tránh nhầm lẫn. Cập nhật 2024/10/24 - Theo yêu cầu, tôi đã làm cho lỗ trục motor trong pulley motor đi xuyên qua hoàn toàn. Điều này sẽ giúp căn chỉnh khi sử dụng các động cơ có trục dài hơn so với trục mà tôi đã sử dụng ban đầu. Cập nhật 2024/08/07 - Tôi đã vô tình mua các vòng đệm nhôm thay vì thép, có đường kính ngoài nhỏ hơn một chút và không vừa khít vào phần Indicator Base, vì vậy tôi đã làm cho lỗ nhỏ hơn và tải lên một bộ phận thay thế. Nếu bạn nhận được một vòng đệm nhôm và không muốn sử dụng keo để giữ nó, hãy in bộ phận thay thế. Cập nhật 2024/07/06 - Hệ thống tramming mới và cải tiến. sử dụng hai lò xo bút cứng ở bên trái, cho phép điều chỉnh lên đến 2mm trên hoặc dưới trung tâm. Hai ốc m3x6mm bên dưới ổ bi không còn cần thiết, và cần thêm một đai ốc vuông và ốc m3x10mm nữa. Danh sách vật tư đã được cập nhật để phản ánh những thay đổi này. Bánh xe idler cũng đã được cập nhật để thêm các vành rộng hơn ở cuối nhằm cố gắng ngăn chặn các dải trượt ra khỏi cuối. Cập nhật 2024/06/30 - Thêm kho lưu trữ khớp ma sát cho một trong các bánh răng chia trên tấm nền. Tìm kiếm Case_Base_Plate_v2 và in cái đó thay vì phiên bản gốc. Cập nhật 2024/03/17 - Tôi đã được yêu cầu tính toán sự thay đổi kích thước thực tế theo núm chỉ báo. Đây là phép toán: - Ốc 1/4-20 có 20 ren mỗi inch, vì vậy bước ren là 1/20" (0.05" hoặc 1.27mm).
• Tỷ lệ giữa các điểm trung tâm (trục và điểm xoay núm) đến điểm xoay của giá đỡ trục là 1.226, vì vậy bánh xe di chuyển nhiều hơn một chút so với núm.
• Nhân 1.27mm với 1.226 và chúng ta có 1.55mm cho mỗi vòng xoay đầy đủ của núm, hoặc 0.13mm cho mỗi số nguyên.

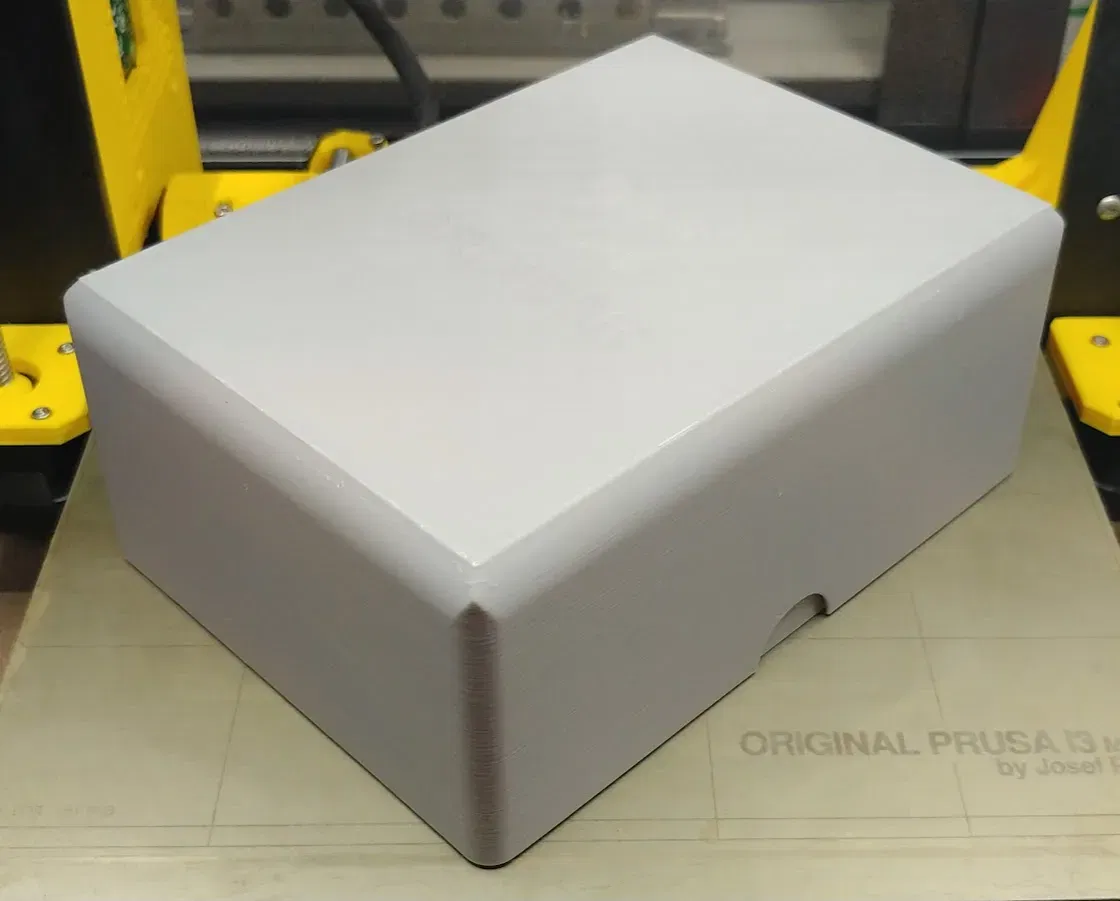

• Có 72 rãnh, vì vậy mỗi rãnh sẽ là 0.0215mm. Cập nhật 2023/11/15 - Thêm mũi tên chỉ hướng xoay vào Bánh Pulley Trục và cập nhật 3mf bao gồm nó. Cập nhật 2023/07/15 - Thiết kế một vỏ/hộp cứng cho máy. Điều này yêu cầu một tấm nền lớn hơn một chút, hoàn toàn tương thích với các bộ phận khác, vì vậy có thể dễ dàng thay thế nếu bạn đã có một máy với tấm nền gốc. Cập nhật 2023/06/26 - Thiết kế lại chân và kẹp trục chà để tạo điều kiện cho việc tramming. Đối với những máy mà trục xa song song với giá đỡ trục, thiết kế trước đó không có đủ dung sai để tramming chúng. Thiết kế mới hoạt động tốt hơn cho mục đích đó, nhưng có thêm hai ốc M3x10mm và hai đai ốc vuông nữa vào danh sách vật tư. Các chân trục cũ và kẹp đã bị loại bỏ vì đã lỗi thời. Cập nhật 2023/06/08 - Thiết kế lại các bánh răng chia với đai ốc vuông để cải thiện lực giữ. Thêm một đai ốc vuông nữa vào BOM. Cập nhật 2023/05/26 - Thay đổi các bộ phận in để cải thiện chất lượng in và lắp ráp máy. Thêm đai ốc vuông vào Bánh răng Motor để tăng cường an toàn. Cũng “thương hiệu” một vài bộ phận. ### Giá cả Giá G&S Tire Grinder (không bao gồm phí vận chuyển) Nếu bạn muốn in ấn hoặc phần cứng từ tôi. - Máy đã được lắp ráp và kiểm tra hoàn chỉnh, sẵn sàng để làm việc có sẵn từ 132slotcar.us.
• $100 - Bộ kit hoàn chỉnh bao gồm tất cả các bộ phận in và phần cứng.
• $50 - Chỉ các bộ phận in.
• $60 - Chỉ phần cứng.
• $30 - Hộp cứng
• $25 - Chỉ trục chà nhám (in và phần cứng). PSU không bao gồm. Phí vận chuyển thêm. Đơn hàng quốc tế được chào đón. Để đặt hàng, hãy nhắn tin cho tôi ở đây, hoặc gửi email cho tôi tại [email protected]
