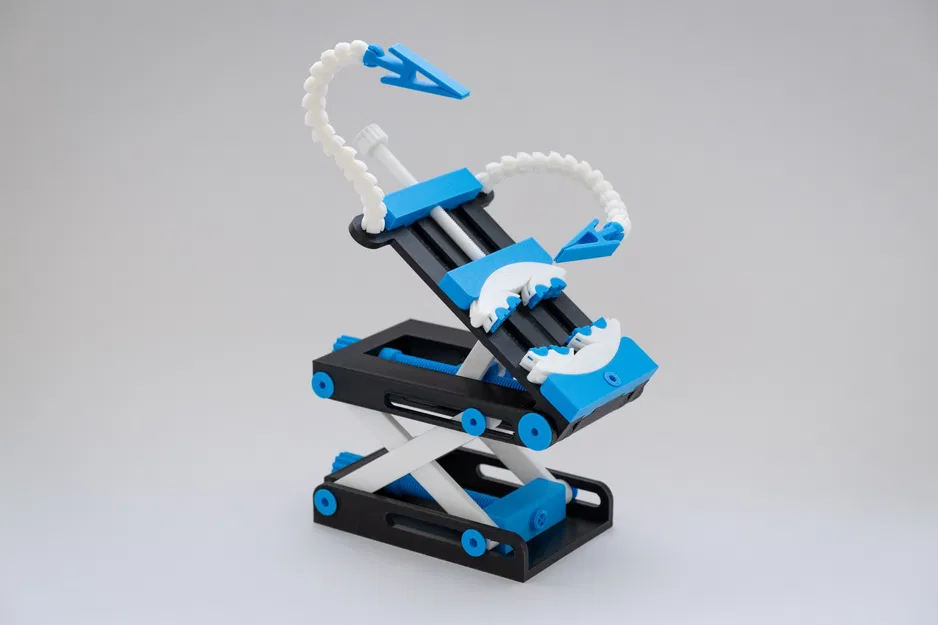

Bàn nâng điều chỉnh chiều cao với kẹp fractal 3D in hoàn toàn

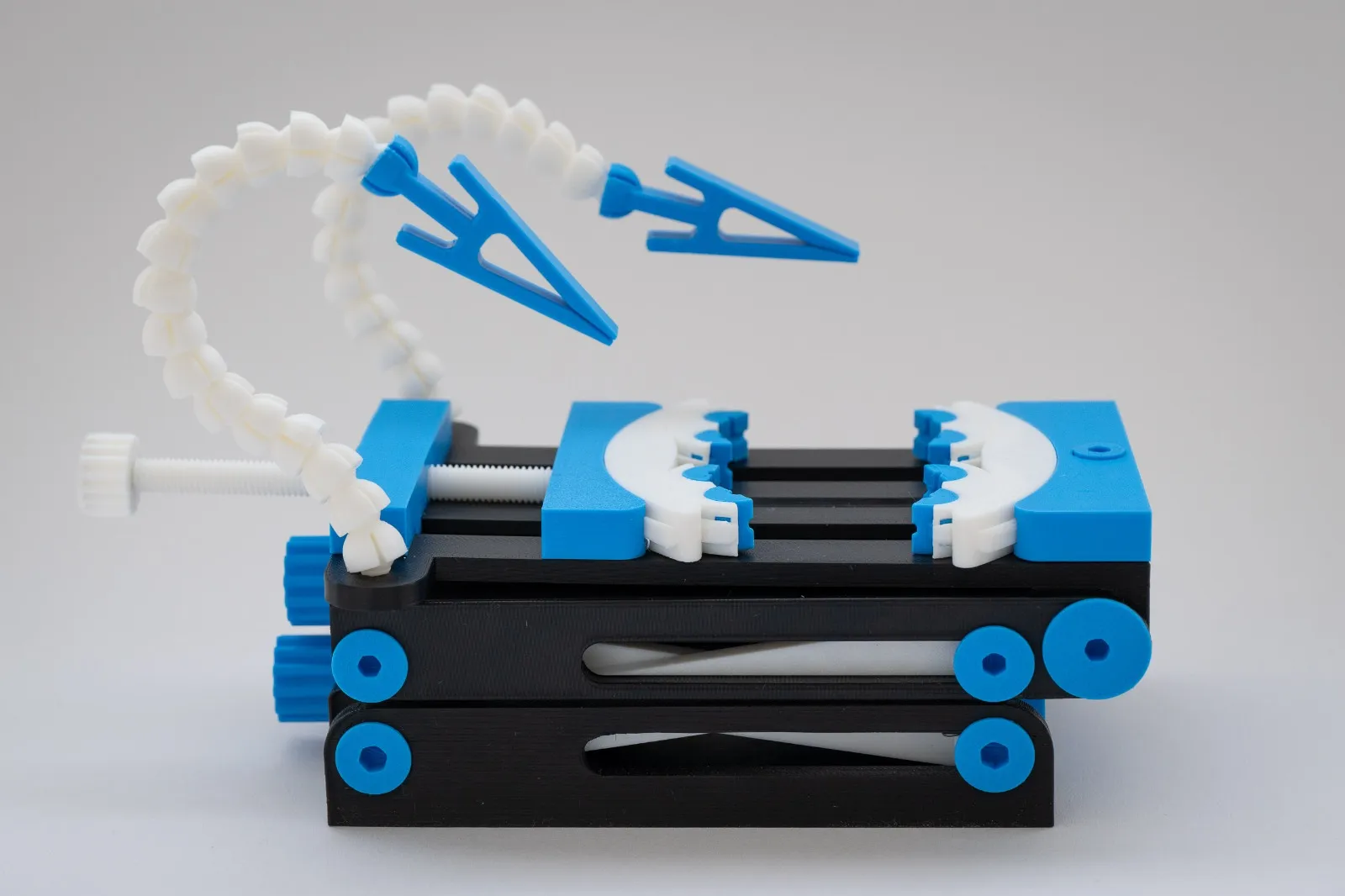

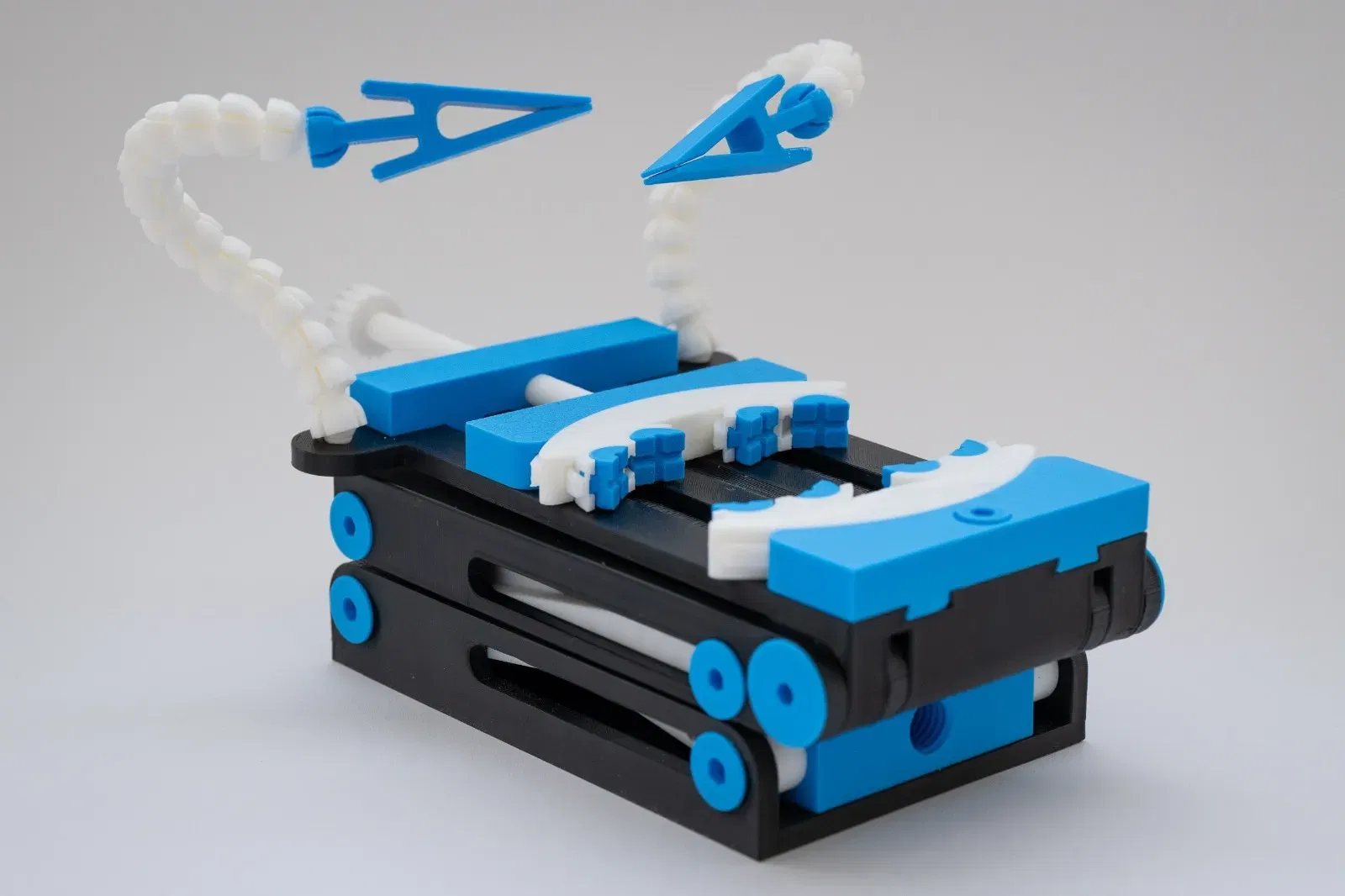

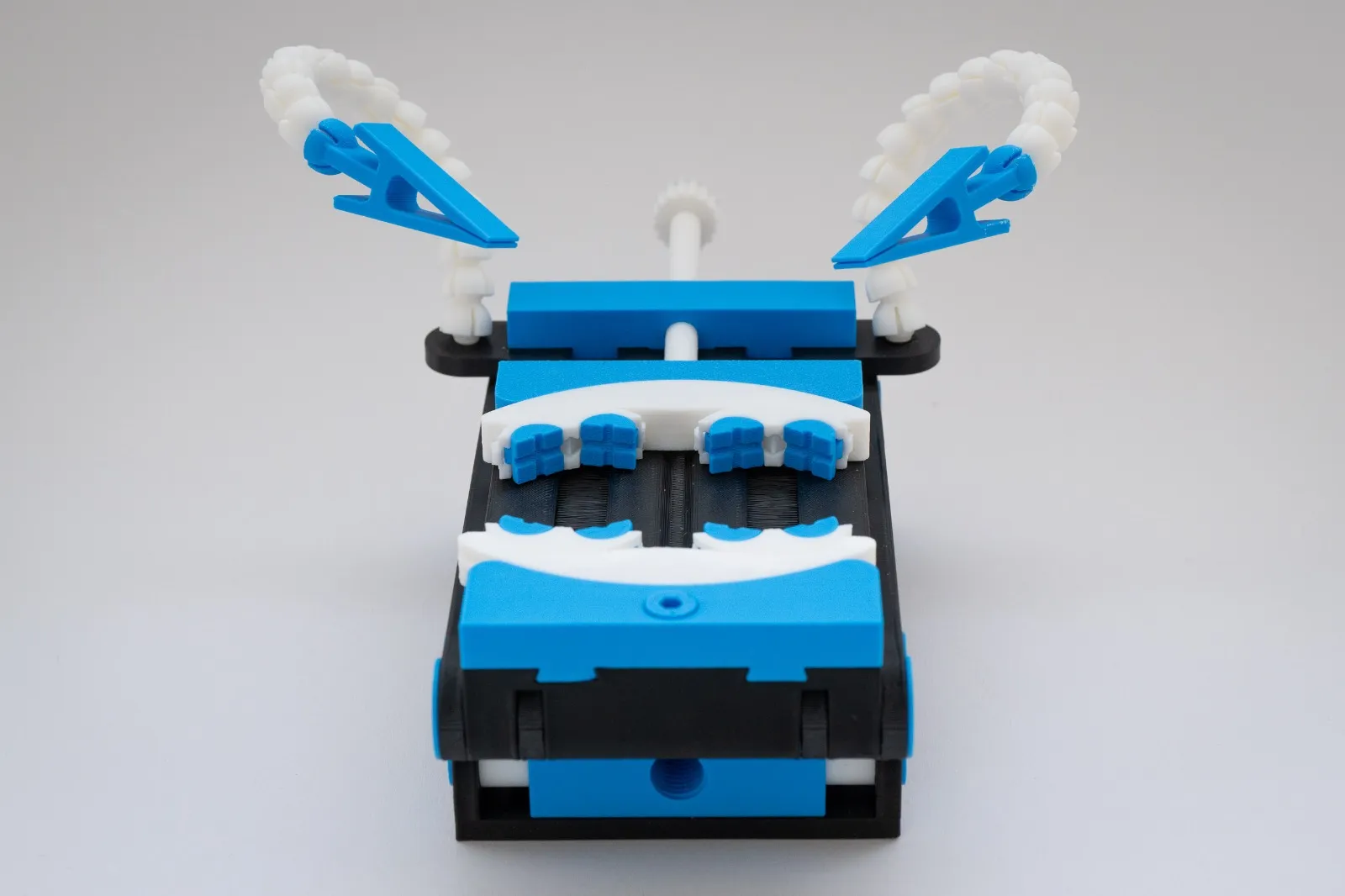

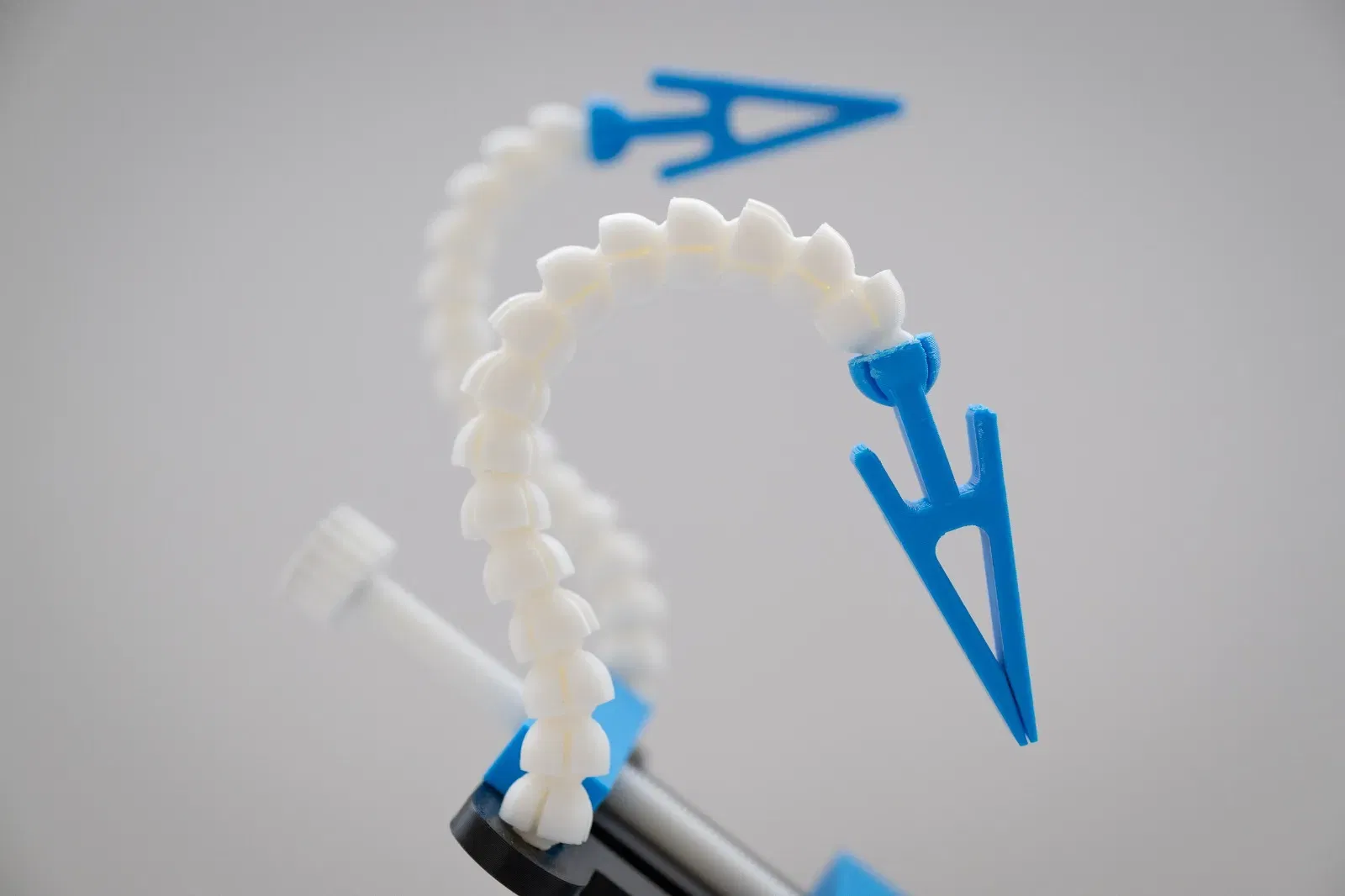

Một bàn nâng với kẹp fractal và cánh tay kẹp có thể điều chỉnh chiều cao và góc.
12.9K
Lượt Xem
1.1K
Lượt Thích
1.8K
Lượt Tải
Cập Nhật Dec 03, 2025
Mô tả

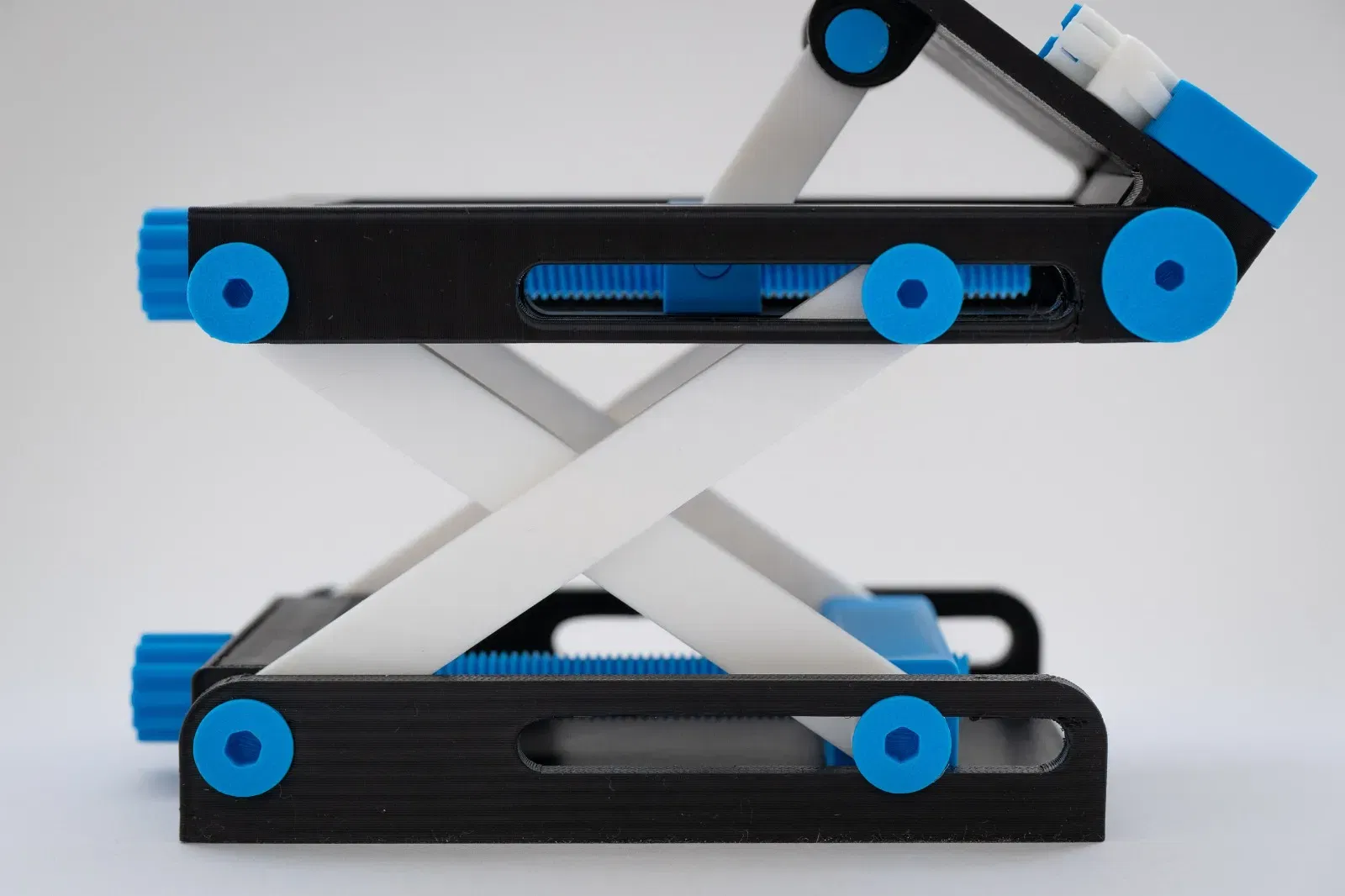

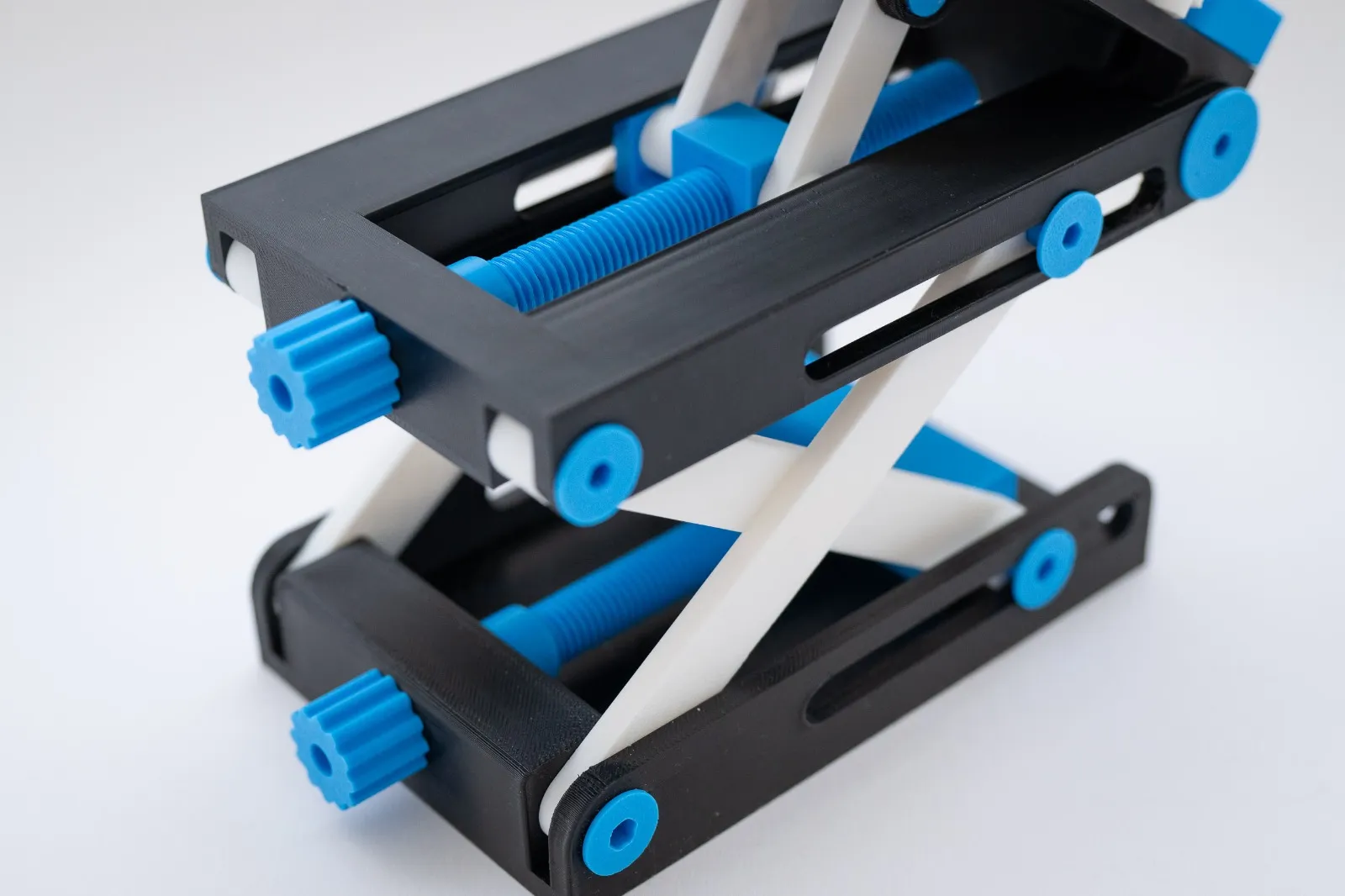

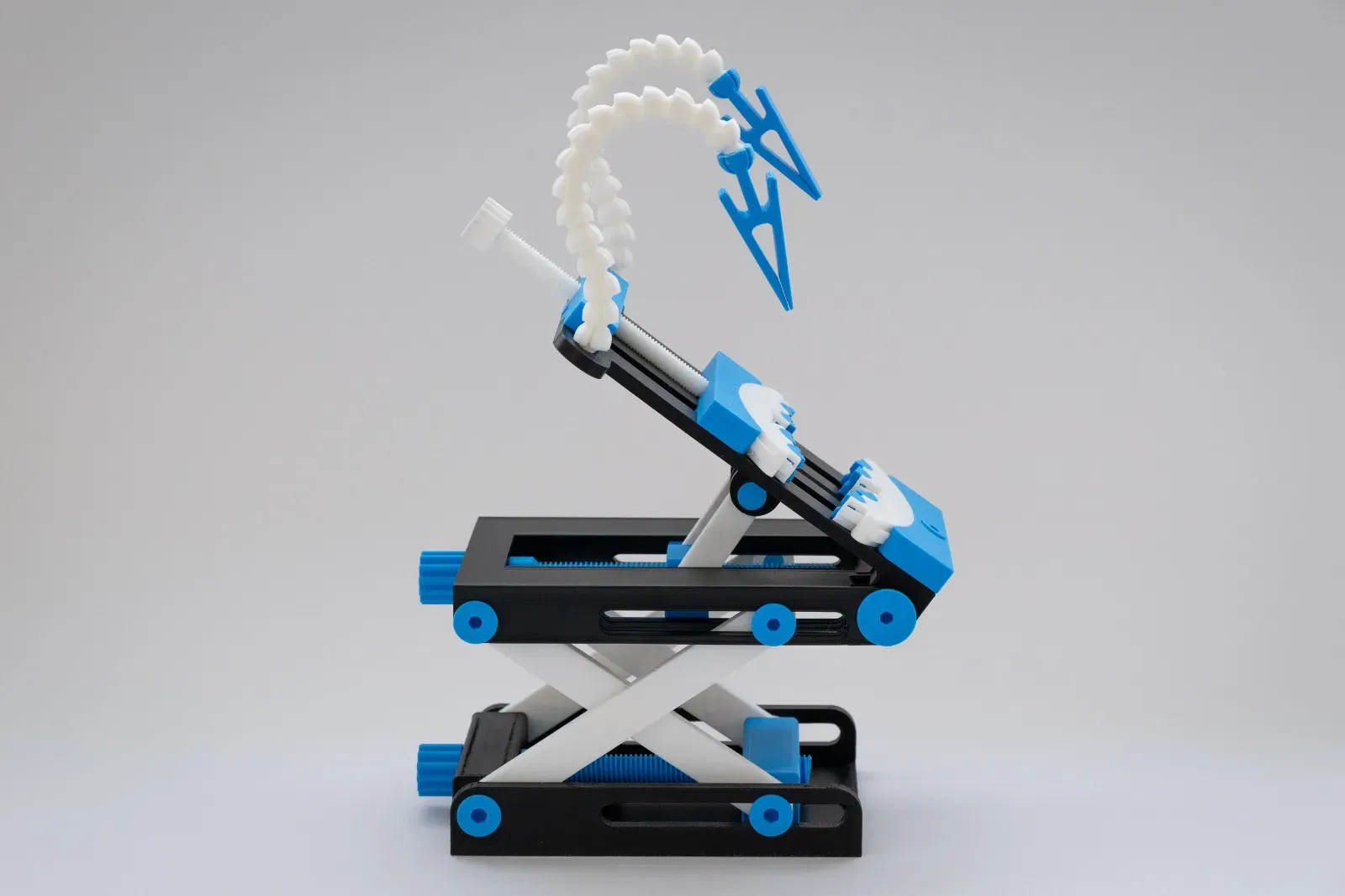

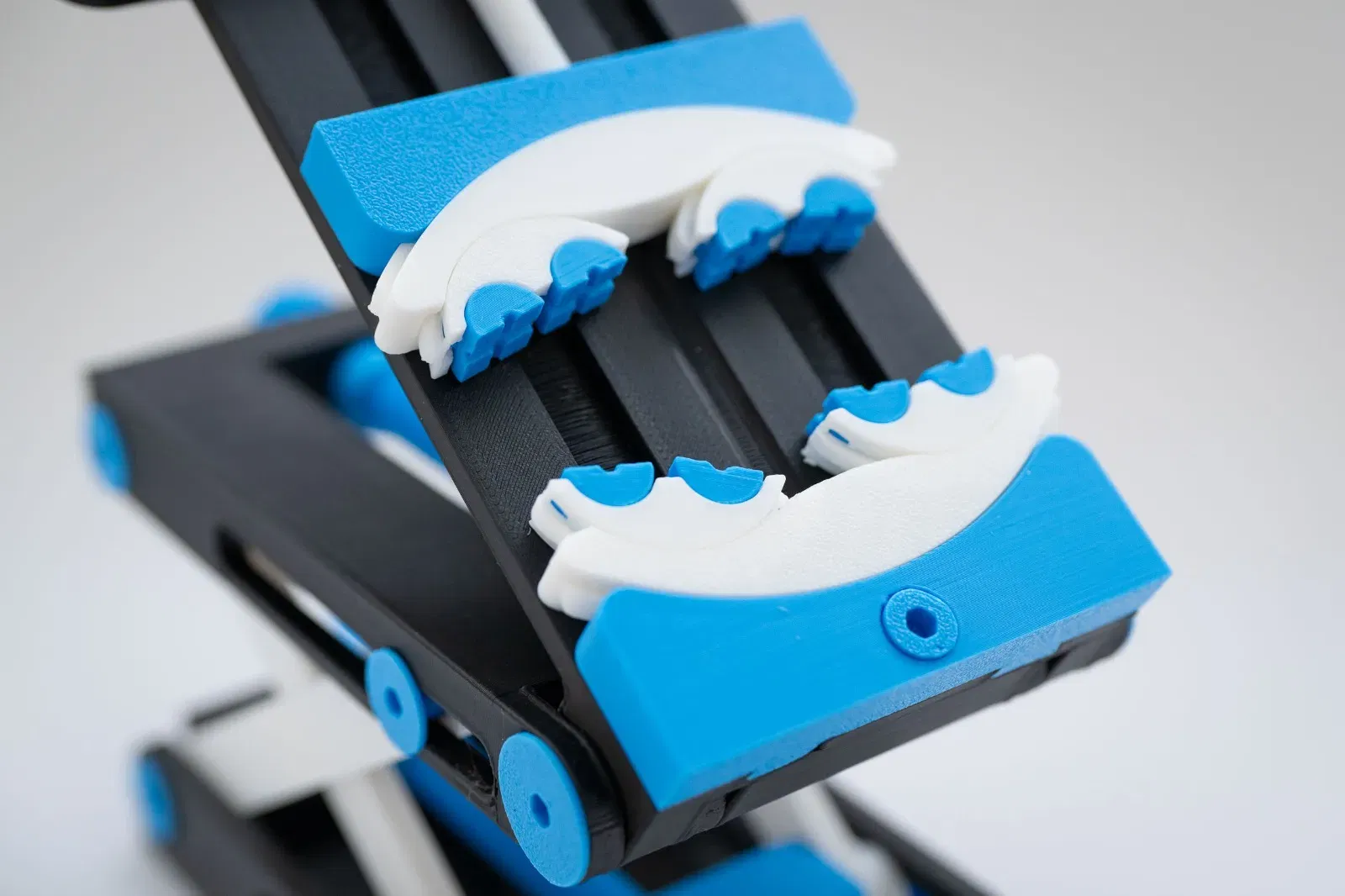

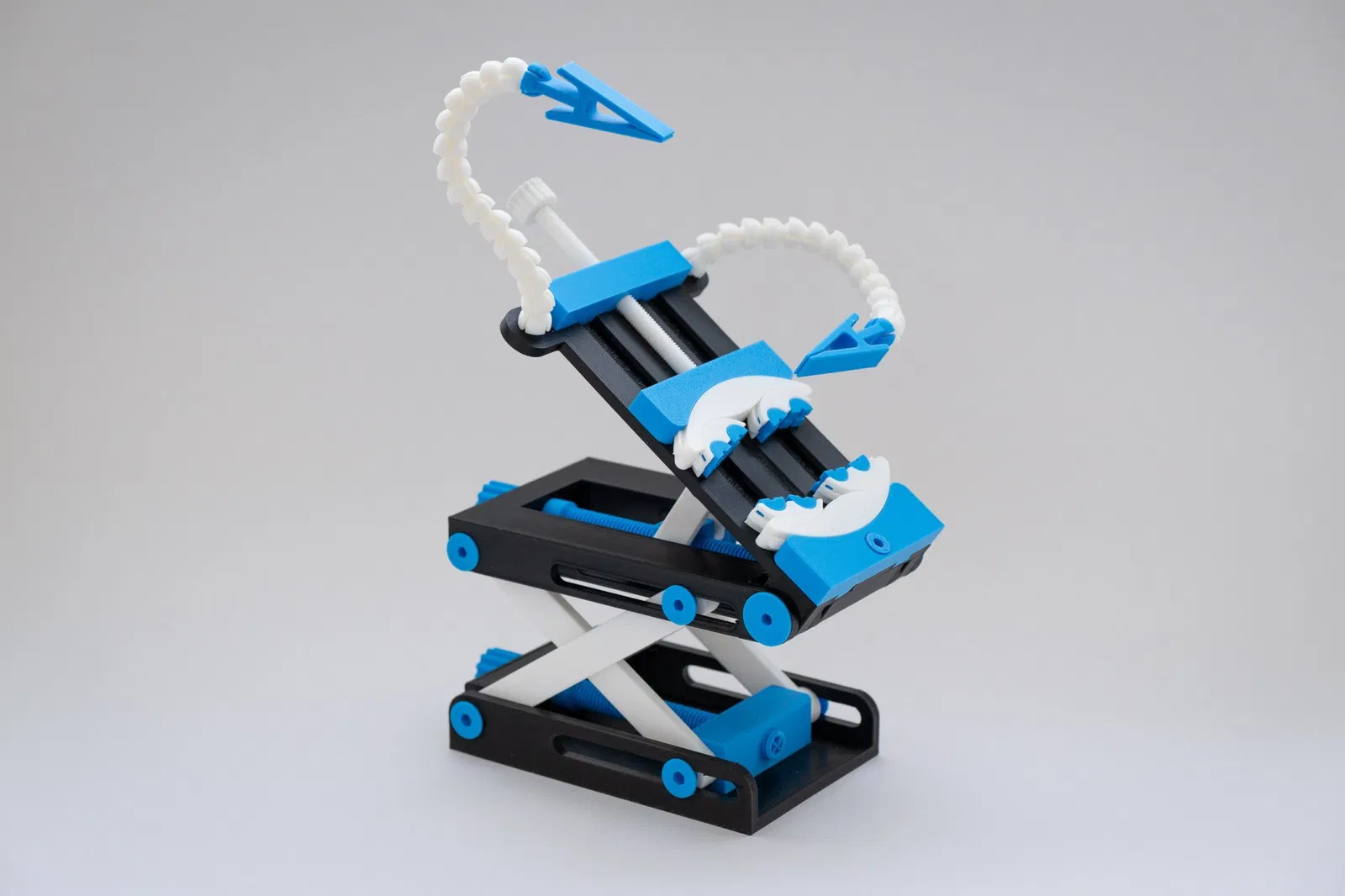

Chiều cao của bàn nâng có thể được điều chỉnh bằng bánh xe dưới, góc bằng bánh xe giữa và Kẹp Fractal có thể được siết chặt bằng bánh xe trên.
Cài đặt in & Số lượng:
Tôi đã in tất cả với chiều cao lớp là 0.2mm. Tất cả các bộ phận đều được xoay đúng cách.
| Tên bộ phận | Số lượng | Hỗ trợ |
|---|---|---|
| #bottom_main | 1 | Có, nếu máy in không quản lý được cầu 8cm |
| #middle_main | 1 | Có, nếu máy in không quản lý được cầu 8cm |
| #top_main | 1 | Không |
| #screw_1 | 2 | Không |
| #screw_2 | 4 | Không |
| #screw_3 | 1 | Không |
| #screw_4 | 2 | Không |
| #screw_5 | 2 | Không |
| #screw_6 | 2 | Không |
| #bottom_thread | 1 | Không |
| #middle_thread | 1 | Không |
| #top_thread | 1 | Không |
| #wheel_1 | 2 | Không |
| #wheel_2 | 1 | Không |
| #bottom_slider | 1 | Không |
| #middle_slider | 1 | Không |
| #connection_1 | 2 | Không |
| #connection_2 | 2 | Không |
| #connection_3 | 2 | Không |
| #pin_1 | 2 | Không |
| #pin_2 | 2 | Không |
| #knobs | 2 | Không |
| #fractal_fixed | 1 | Không |
| #fractal_movable | 1 | Không |
| #fractal_move_fixed | 1 | Không |
| #arm_connector | 30± | Không |
| #clamp | 2 | Có, Hỗ trợ Cây/Tự nhiên |
| #fractal_small | 8 | Không |
| #fractal_medium | 4 | Có, Hỗ trợ Cây/Tự nhiên |
| #fractal_big | 2 | Có, Hỗ trợ Cây/Tự nhiên |
Vấn đề:
Bánh xe không giữ được trên ren:
Nếu nó không bám đủ chặt, bạn có thể dán bánh xe vào ren hoặc vặn nó bằng ốc M3. (Nó có một lỗ được chế tạo sẵn cho ốc M3 tối đa 25mm)
Các bộ kết nối tay quá chặt:
Nó có một tệp arm_connector_loose, bạn có thể in cái này thay vì các bộ kết nối tay bình thường.
Hướng dẫn xây dựng:
Xong, tôi hy vọng bạn thích bàn nâng.
