Bộ chuyển đổi ống thông gió cho Elegoo Saturn 4

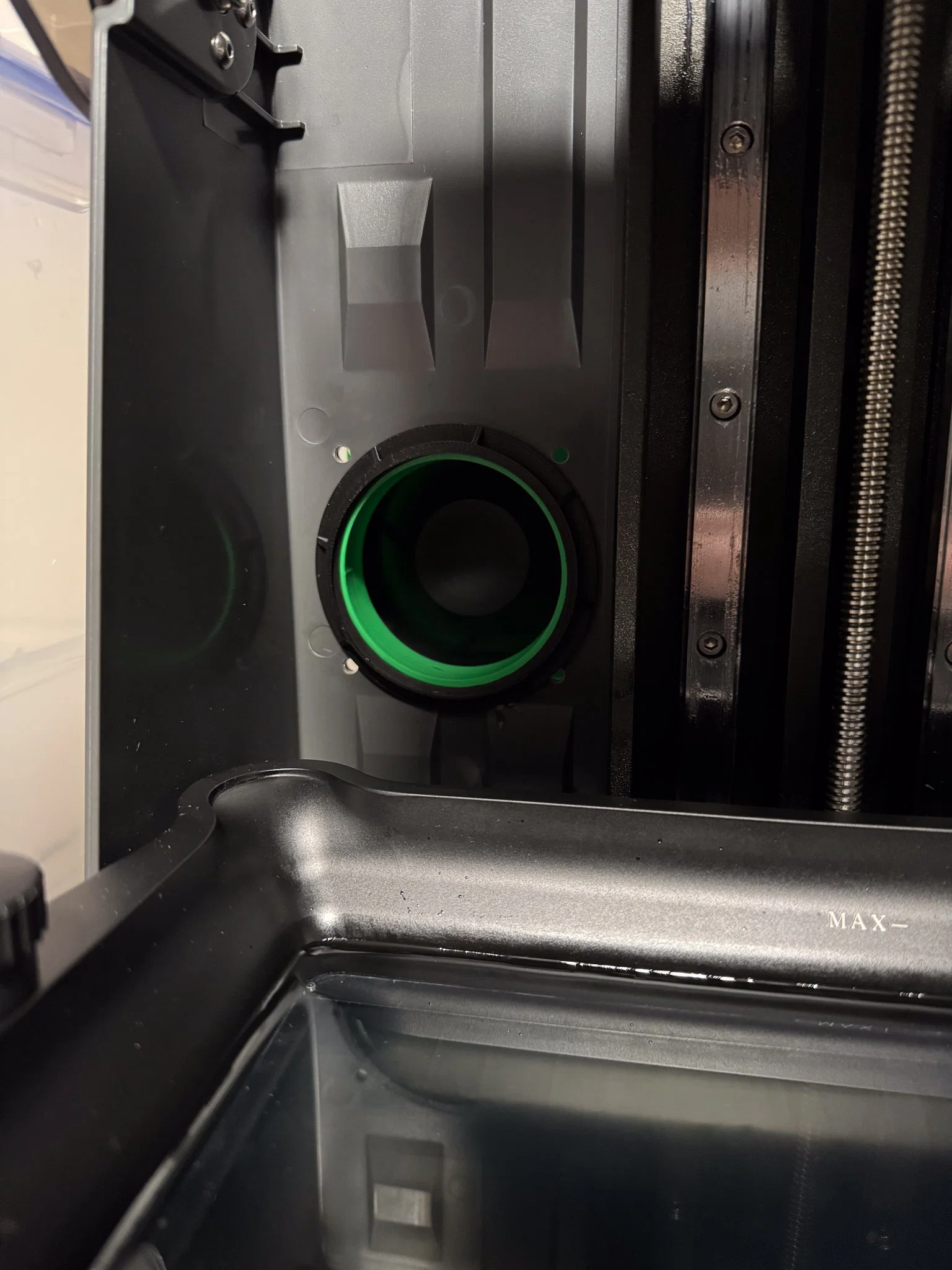

Kết nối với cửa sổ trên Elegoo Saturn 4 Ultra để thích ứng với quạt và ống sấy để bơm không khí ra ngoài.

Tôi cho rằng điều này cũng sẽ hoạt động với các máy in khác có cửa sổ ~72+mm, nó hoạt động rất tốt trên Elegoo Saturn 4 Ultra của tôi, mặc dù hơi lỏng một chút.

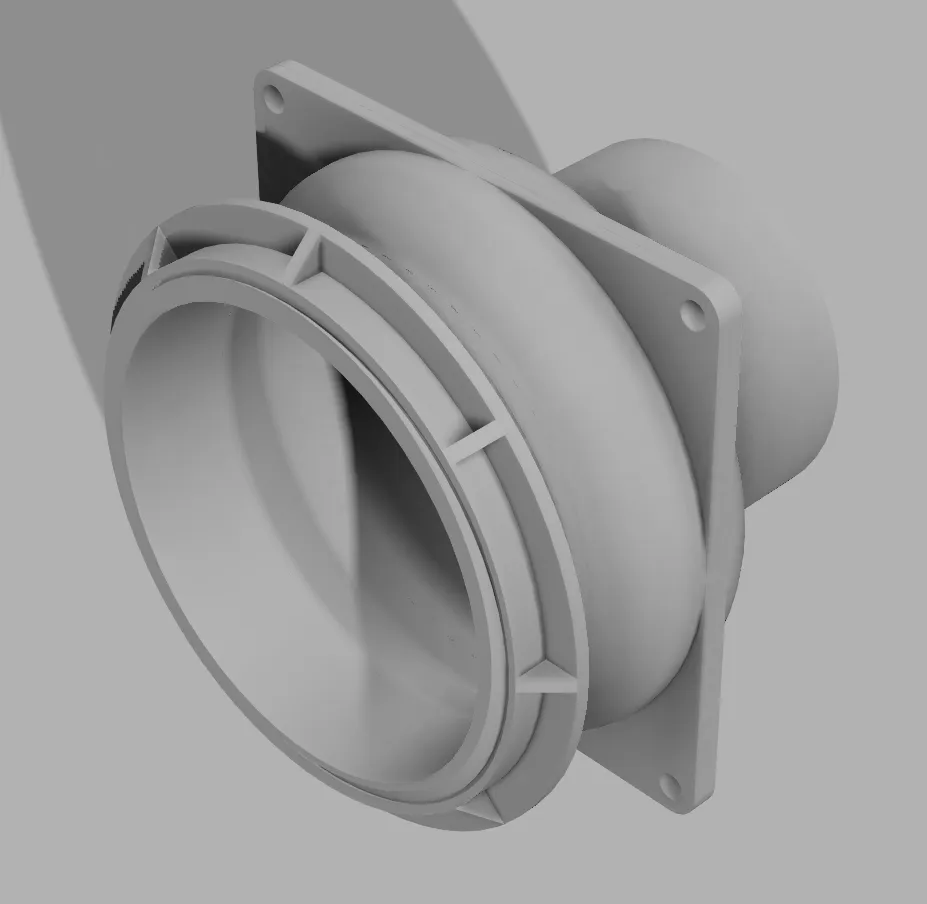

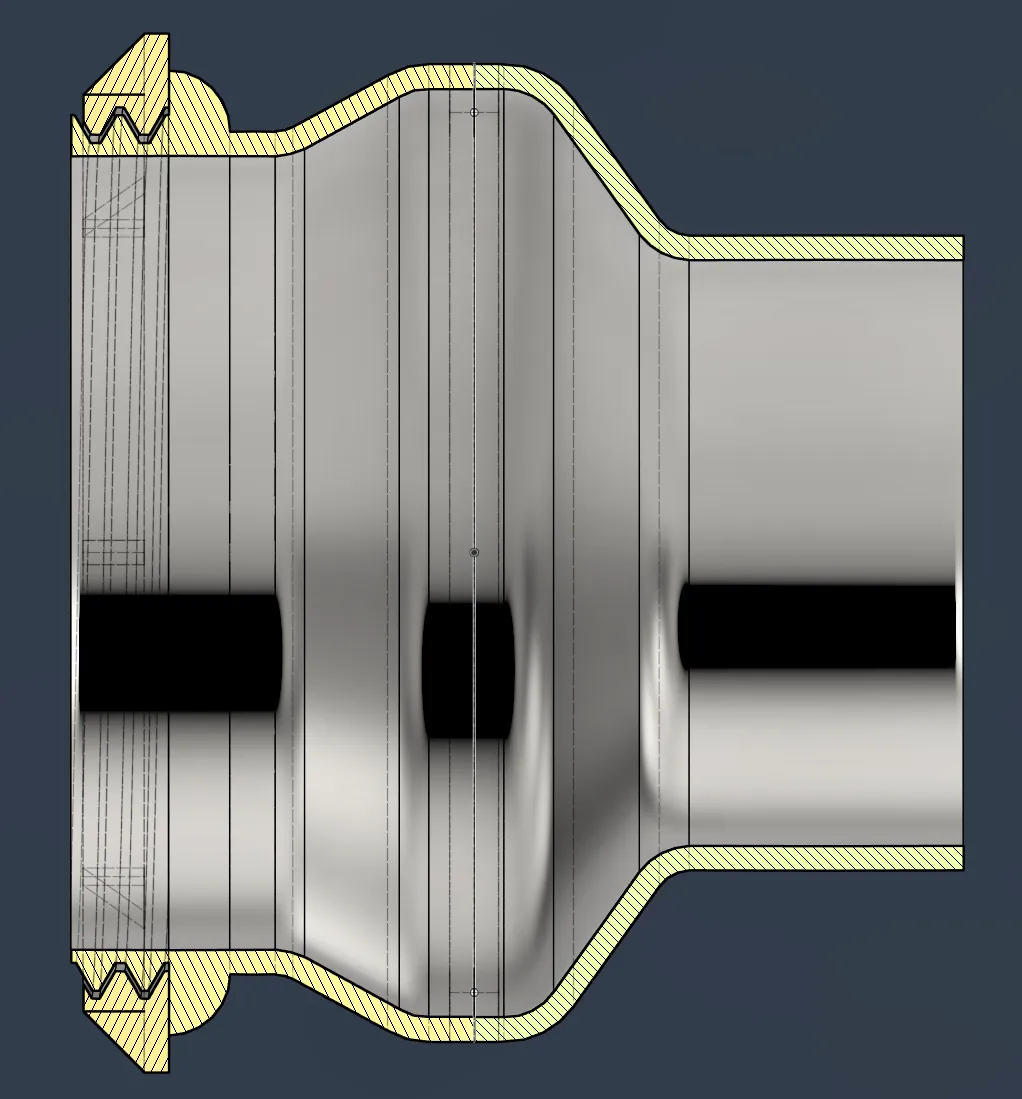

(Các hình ảnh CAD có thể khiến chúng trông như thể chúng là một khối nhưng thực ra là 2 bên/khối riêng biệt)

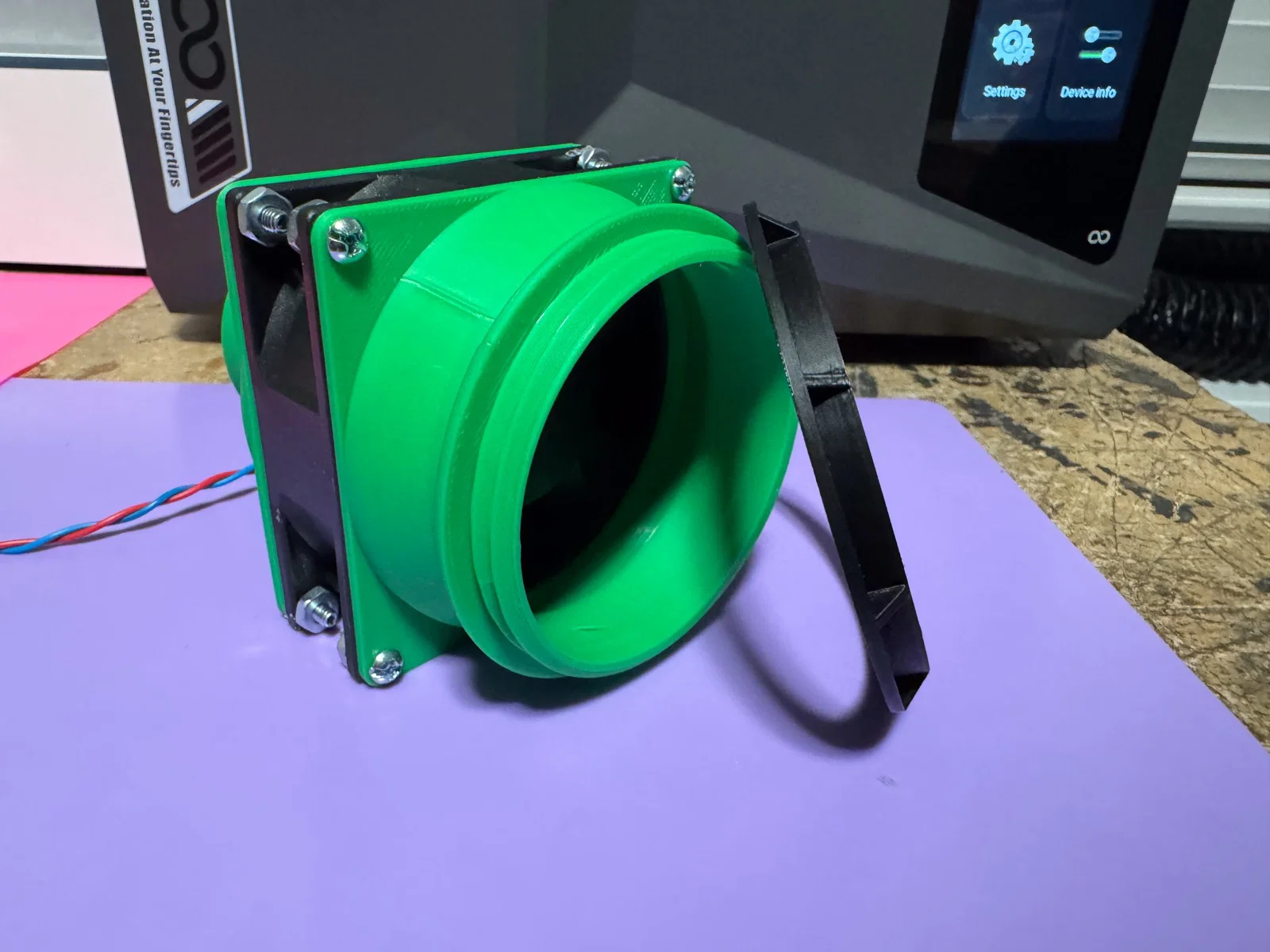

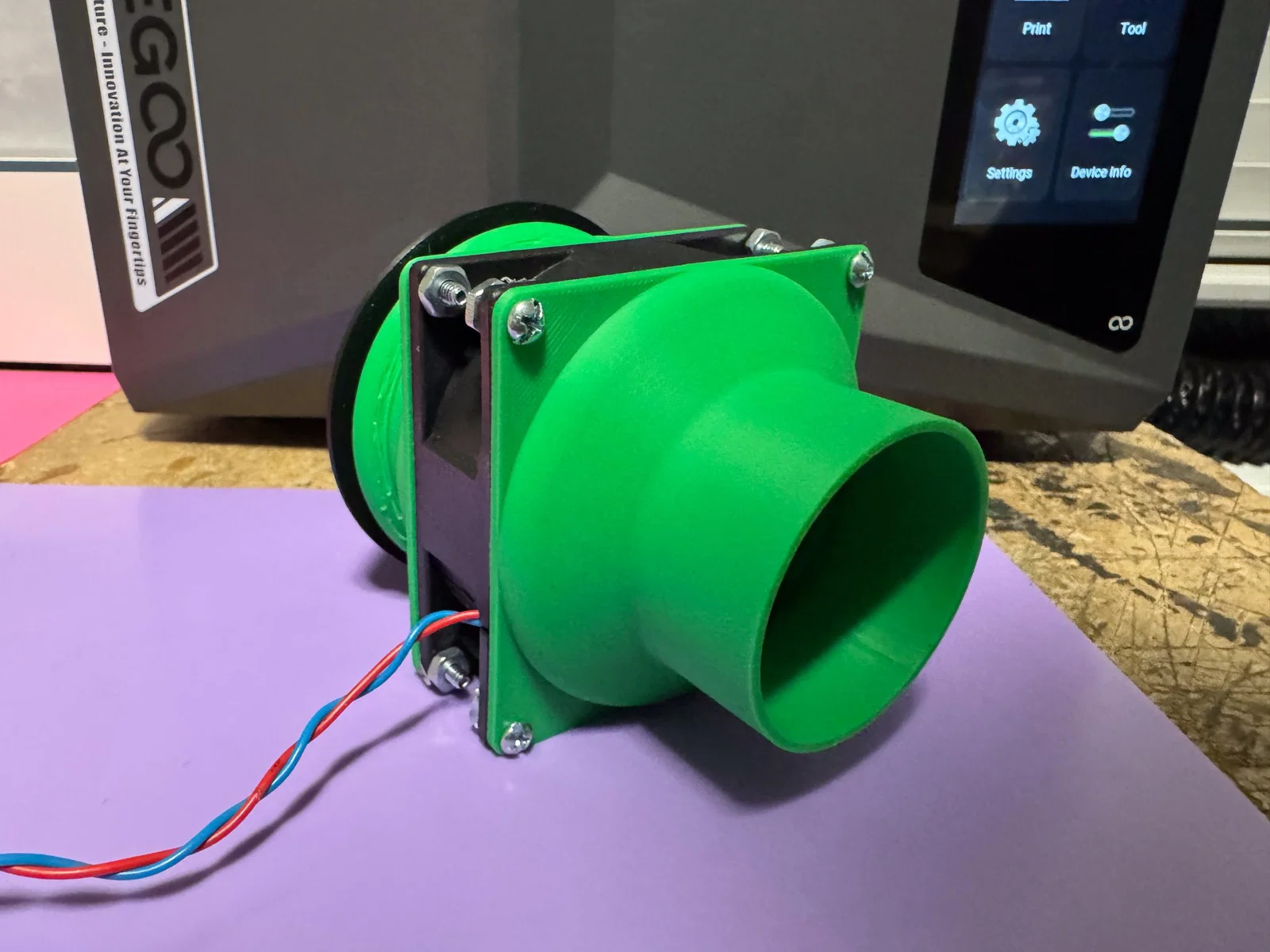

Nó được thiết kế để hoạt động với một quạt 80mm và một ống sấy 3in (Tất cả các liên kết đều là Amazon, không có liên kết tiếp thị).

Vít thì hơi là một suy nghĩ sau, nhưng các lỗ nên được căn chỉnh trong phiên bản mới nhất với bất kỳ quạt nào bạn sử dụng/mua.

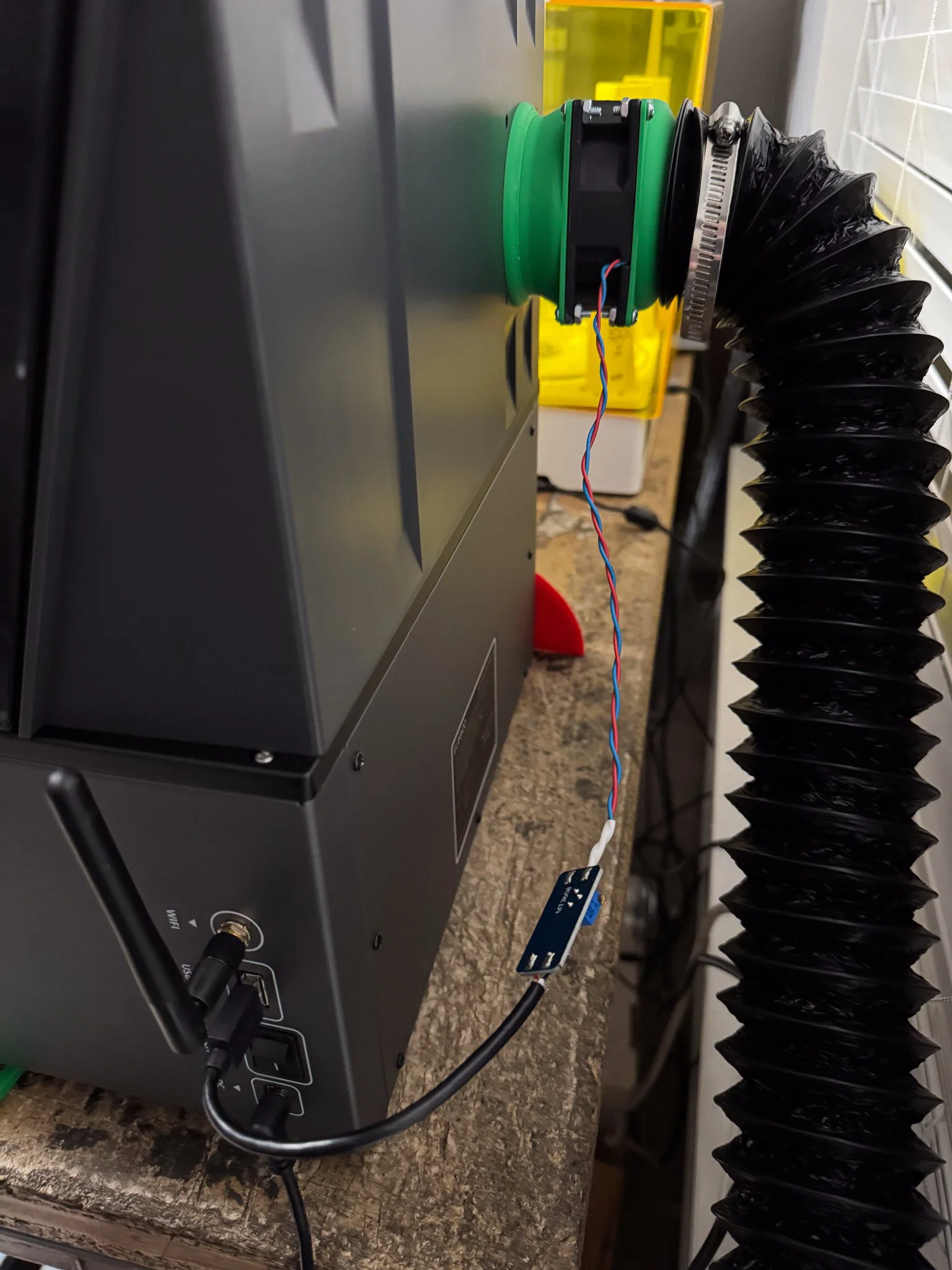

Trong phiên bản của tôi, tôi đã sử dụng một Bộ chuyển đổi tăng để cấp nguồn cho một quạt 12v từ cổng USB của máy in (thêm điểm cộng là nó có thể được bật/tắt cùng với máy in) nhưng bạn có thể làm theo cách nào phù hợp với bạn, vì theo những gì tôi hiểu, hầu hết các máy in nhựa không có hỗ trợ mạng như Saturn 4 Ultra, vì vậy bạn sẽ cần cổng USB cho ổ đĩa USB.

Về các cài đặt in cụ thể, tôi chưa thử nghiệm với độ cao lớp lớn hơn, nhưng tôi thường luôn đặt tối đa là 0.16mm cho bất kỳ thứ gì có ren.

Tôi chưa dành nhiều công sức để làm cho các mô hình dễ tiếp cận, tôi đã cung cấp các tệp CAD nhưng đừng mong chúng dễ chỉnh sửa, tôi không phải là một nhà mô hình chuyên nghiệp.

Cập nhật trong tương lai có thể:

• Đa dạng hơn về các bộ chuyển đổi (Máy in đến ống trực tiếp, với tùy chọn đặt quạt ở phía cửa sổ khi/nếu tôi làm)
• Vỏ cho Bộ chuyển đổi tăng
• Phía cửa sổ
