Bộ Giảm hoặc Mở rộng Ống Dẫn Tham số (Fusion và OpenSCAD)

Động lực Tôi vừa mua một Máy Cắt Laser và Quạt Ống Dẫn Dòng AC Infinity 6” yêu cầu một bộ chuyển đổi để giảm đầu vào 6” của quạt xuống ống dẫn 4” từ máy cắt laser. Ban đầu, tôi đã mua Bộ Chuyển Đổi Ống Dẫn AC Infinity, Giảm Từ 6” xuống 4”, nhưng như một số đánh giá đã chỉ ra, phần kết nối với quạt quá lỏng để có thể giữ cố định trên quạt của họ (do thiết kế và/hoặc kiểm soát chất lượng). Tôi cũng gặp phải vấn đề này, đặc biệt là khi tôi muốn lắp quạt theo chiều dọc với đầu vào hướng xuống. ##### Giải pháp Thiết kế và in bộ giảm ống dẫn với các mục tiêu sau: * Tham số hóa cho phép tùy chỉnh cả hai đường kính (điều này cho phép cấu hình nó như một bộ mở rộng hoặc thậm chí là một bộ khớp nối), chiều dài chuyển tiếp, độ sâu lắp, độ dày thành, kích thước và vị trí của gờ chặn ống dẫn, dung sai và bất kỳ kích thước thiết kế nào khác

• Luồng không khí mượt mà
• Khít và kín khí nhất có thể (tham số dung sai ma sát)
• In không cần hỗ trợ

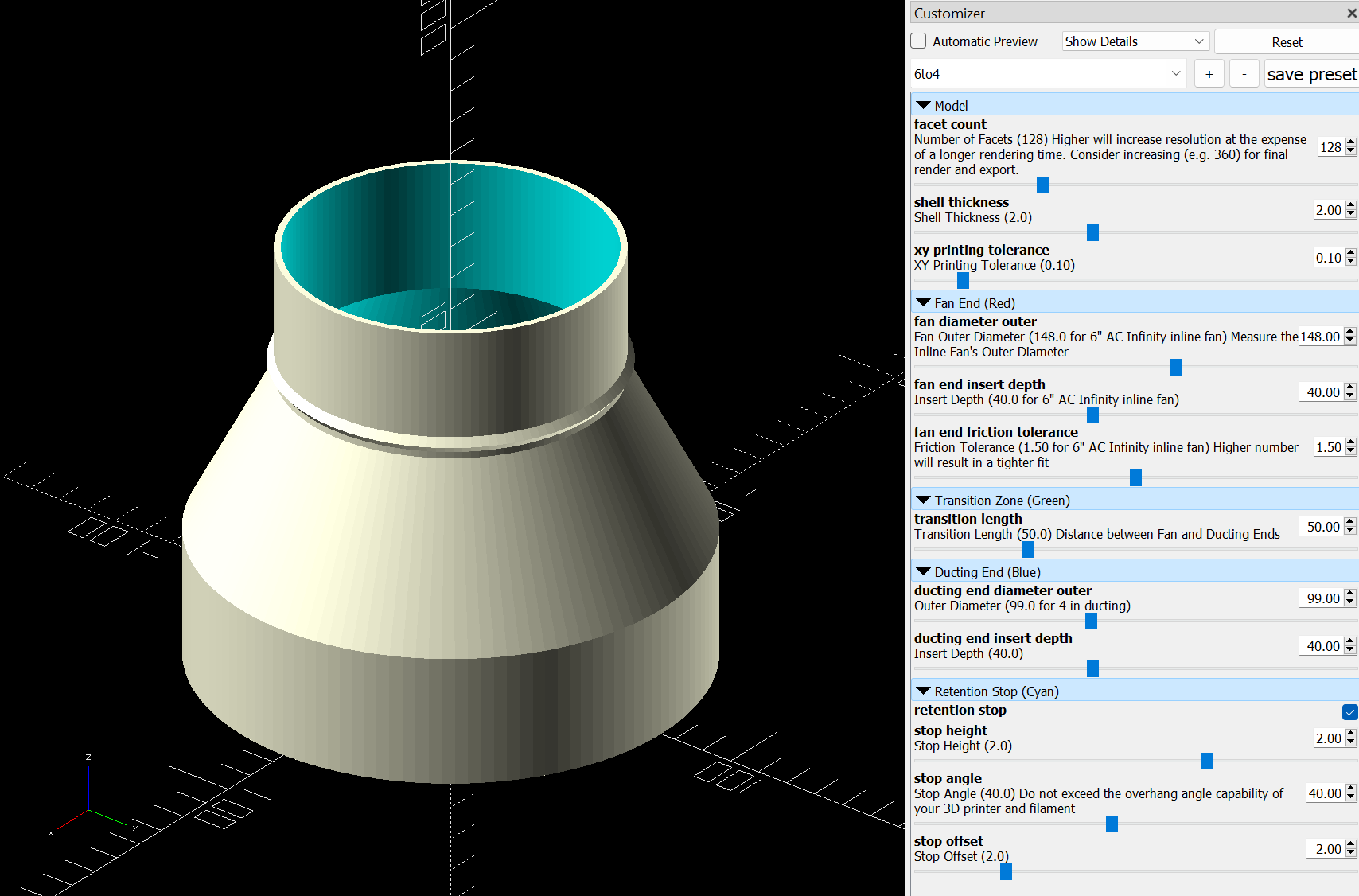

• Trông đẹp mắt ##### Cập nhật v1.1 Mới! Đã thêm mô hình OpenSCAD với các tham số người dùng giống hệt có sẵn trong cửa sổ Tùy chỉnh. Tôi rất vui khi thêm điều này, nhưng xin lưu ý rằng Autodesk Fusion miễn phí cho mục đích sử dụng cá nhân và cung cấp các tính năng linh hoạt hơn với một chút học hỏi từ bạn. Nếu bạn có thể hiểu OpenSCAD, bạn có thể tìm hiểu Fusion! * Đã sửa mô hình Fusion để tạo đúng độ dày vỏ hoàn chỉnh ở đầu ống dẫn
• v1.2 * Chỉ sửa đổi tệp .f3d (tất cả các tệp khác vẫn là v1.1) để thêm ràng buộc đảm bảo gờ chặn ống dẫn gắn liền với bộ phận chính khi thay đổi kích thước.
• v1.3 Chỉ sửa đổi tệp .f3d (tất cả các tệp khác vẫn là v1.1) để đơn giản hóa đáng kể cách tiếp cận thiết kế - cách tiếp cận ban đầu của tôi chắc chắn là ở chế độ khó 😆. Nó cũng thêm một tùy chọn chặn ở phía "quạt" cho những ai muốn sử dụng nó để kết nối hai đoạn ống dẫn và/hoặc làm bộ khớp nối ống dẫn với hai đoạn ống dẫn có cùng đường kính. Để kích hoạt bộ chặn quạt, hãy bỏ ẩn tính năng cuối cùng trong dòng thời gian. Ngoài ra, xin lưu ý rằng đường kính phía "quạt" được chỉ định từ bên trong trong khi đường kính phía "ống dẫn" được chỉ định từ bên ngoài. Vì vậy, bạn sẽ cần đặt ĐườngKínhĐầuQuạtGiảmỐngDẫnBênTrong thành 2 ĐộDàyVỏGiảmỐngDẫn ít hơn đường kính ống dẫn ở đầu đó. Ví dụ: nếu bạn đang thiết kế bộ khớp nối, bạn sẽ đặt ĐườngKínhĐầuQuạtGiảmỐngDẫnBênTrong thành ĐườngKínhĐầuỐngDẫnGiảmỐngDẫnBênNgoài - 2 ĐộDàyVỏGiảmỐngDẫn). ##### Tùy chỉnh Mô hình đi kèm phù hợp với trường hợp sử dụng ban đầu của tôi với các tham số chính sau: * Đường kính ngoài quạt 148 mm cho Quạt Ống Dẫn Dòng AC Infinity 6" (Amazon.com)
• Đường kính đầu ống dẫn 99 mm cho Ống Dẫn Nhôm Dẻo AC Infinity 4" (Amazon.com) Tệp Fusion 360 đã được bao gồm. Bạn có thể tùy chỉnh các tham số (THIẾT KẾ | RẮN | SỬA ĐỔI | Thay đổi Tham số | lọc theo từ khóa (ví dụ: "diameter", "depth", "thickness", "length", "tolerance", v.v.) để phù hợp với sở thích cá nhân và dung sai máy in 3D của bạn. Tôi đã thiết kế và tạo mẫu trên Prusa MK4. Nếu bạn sửa đổi đáng kể FanOuterDiameter (ví dụ: để điều chỉnh cho quạt 8") và/hoặc tham số DuctReducerDuctingEndDiameterOuter, bạn cũng có thể muốn sửa đổi DuctReducerTransitionLength để đảm bảo góc nhô của vùng chuyển tiếp sẽ in tốt mà không cần hỗ trợ. Hãy cho tôi biết (Messenger | Printables.com) nếu bạn có bất kỳ câu hỏi nào. ##### In ấn Xem tệp .3mf đính kèm cho cài đặt của tôi. Sử dụng 100% chu vi. Không cần hỗ trợ. Cân nhắc cắt lát một mặt cắt nhỏ (ví dụ: 1-2 mm đầu tiên) của đầu quạt để xác minh độ khít trên quạt của bạn trước khi in toàn bộ mô hình. Tôi đã in bằng Prusament Jet Black và nó rất hợp với Quạt và Ống Dẫn AC Infinity. ##### Lắp đặt Hy vọng bạn đã tính toán chính xác kích thước và dung sai trước khi in toàn bộ mô hình. Nếu nó hơi quá khít, bạn có thể thử làm nóng đầu quạt bằng súng nhiệt để làm giãn nó ra. Kỹ thuật này có lẽ sẽ không hiệu quả nếu bạn in quá lớn. ##### Liên quan
• Cấu hình hoàn chỉnh cho hệ thống hút khí máy cắt laser: 1. Bộ chuyển đổi ống thoát khí và bộ đệm quạt bên trong cho xTool P2 (cấu hình làm bộ chuyển đổi 4")

2. Ống dẫn AC Infinity 4"
3. Bộ giảm/mở rộng ống dẫn tham số (cấu hình làm bộ giảm 6" sang 4")
4. Quạt ống dẫn dòng AC Infinity 6"
5. Ống dẫn AC Infinity 6"
6. Bộ chèn cổng thoát khí tham số được gắn vào một tấm acrylic dày 1/4" lắp vào các rãnh cửa sổ của tôi, cho phép lắp đặt/tháo gỡ nhanh chóng (cấu hình làm cổng thoát khí 6")
7. Bên ngoài * Chân đế Riser cho Máy Cắt Laser xTool P2 ##### Quảng cáo lộ liễu Nếu mô hình này đã giúp bạn giải quyết một vấn đề, tiết kiệm thời gian hoặc bằng cách nào đó làm cho cuộc sống của bạn dễ dàng hơn một chút, vui lòng cân nhắc nhấp vào nút Thích và đăng các Bản in của bạn! Nếu nó không đạt yêu cầu sau khi nhấp vào tiêu đề mô hình, vui lòng cho tôi biết (Messenger | Printables.com). Dù thế nào đi nữa, Xin cảm ơn bạn!
