Giá đỡ lắp đặt laser chéo cho Creality Falcon 2 40W

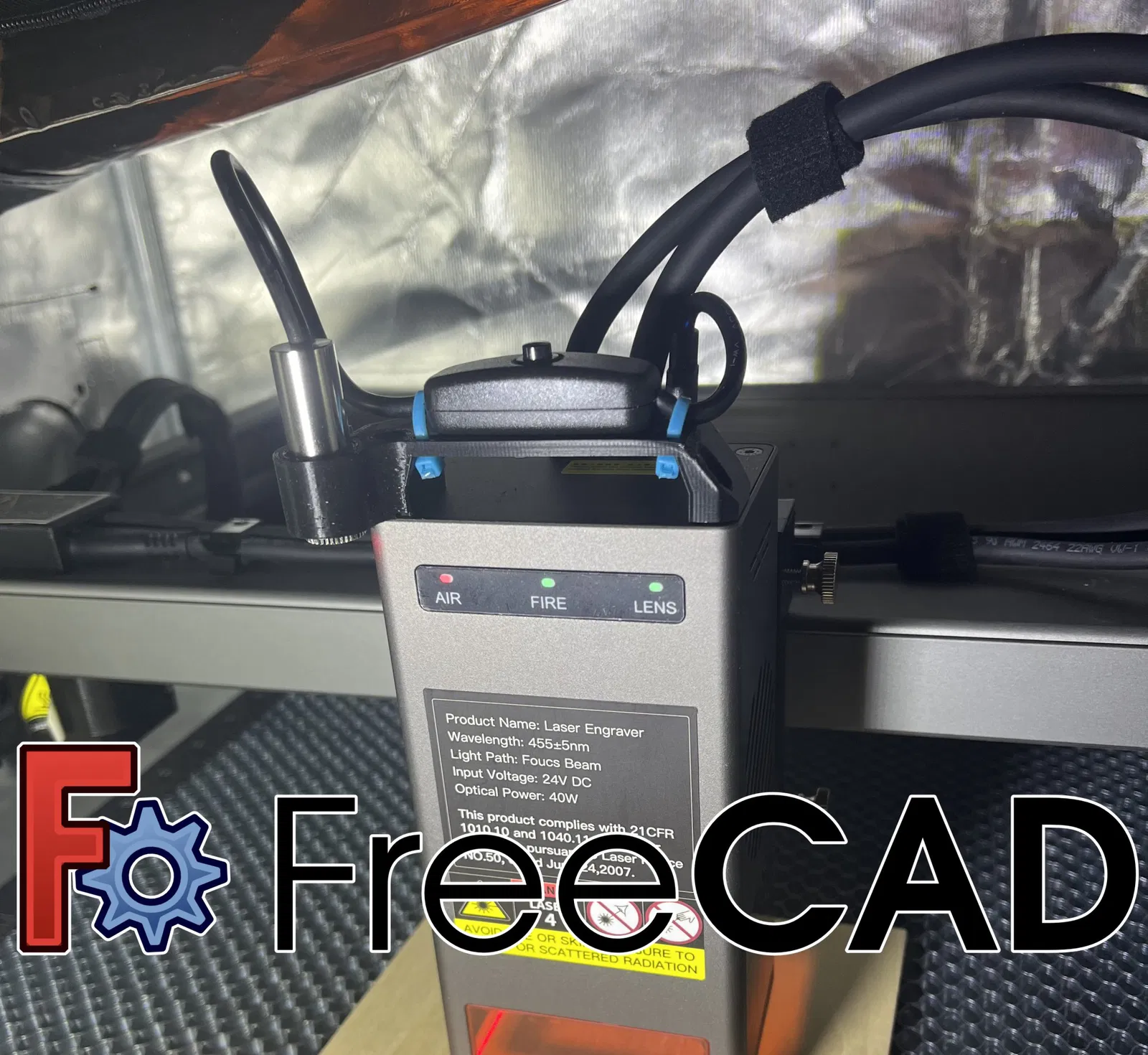

Đây là một giá đỡ cho laser hình chữ thập 12mm để gắn vào mô-đun laser Creality Falcon 2 40 Watt. Nó sử dụng cổng USB C trên đầu laser để cấp nguồn cho mô-đun laser.

Giá đỡ được gắn vào hai lỗ vít phía trước của đầu laser. Chỉ cần tháo các vít và thay thế bằng vít 3mm. Vít dài 8mm. Công tắc được buộc zip vào giá đỡ. Cuối cùng, mô-đun laser được gắn bằng một vít dài 3mm x 10mm. LƯU Ý: Tôi đã khoan lỗ này bằng một mũi khoan 3mm trước khi gắn laser.

Sửa đổi bộ phận:

Thiết kế này yêu cầu sửa đổi nhẹ về chiều dài của cáp công tắc và vỏ của laser vì tôi quyết định hàn công tắc trực tiếp vào laser. Đầu tiên, tôi ước lượng chiều dài của cáp công tắc. Vì cáp không vừa qua vỏ, tôi đã tăng đường kính của lỗ cho các đầu dây nguồn. Tiếp theo, tôi đã tháo dây từ laser, ghi chú các pad dương và âm, và hàn lại vào công tắc.

Các bộ phận:

Cáp công tắc sạc USB: https://www.amazon.com/dp/B098WRGGH1?psc=1&ref=ppx_yo2ov_dt_b_product_details

Mô-đun diode laser 650nm đường kính 12mm:

https://www.amazon.com/dp/B07L4225TM?ref=ppx\_yo2ov\_dt\_b\_product\_details&th=1
