Hệ thống lưu trữ nam châm mô-đun Gridfinity

### Biến tập hợp nam châm ngẫu nhiên thành lưới Sắp xếp chúng để bạn có thể thấy bạn có bao nhiêu cái của mỗi loại.

👁️
2.9K
Lượt Xem
❤️
257
Lượt Thích
📥
825
Lượt Tải
Cập Nhật Dec 03, 2025
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Mô tả

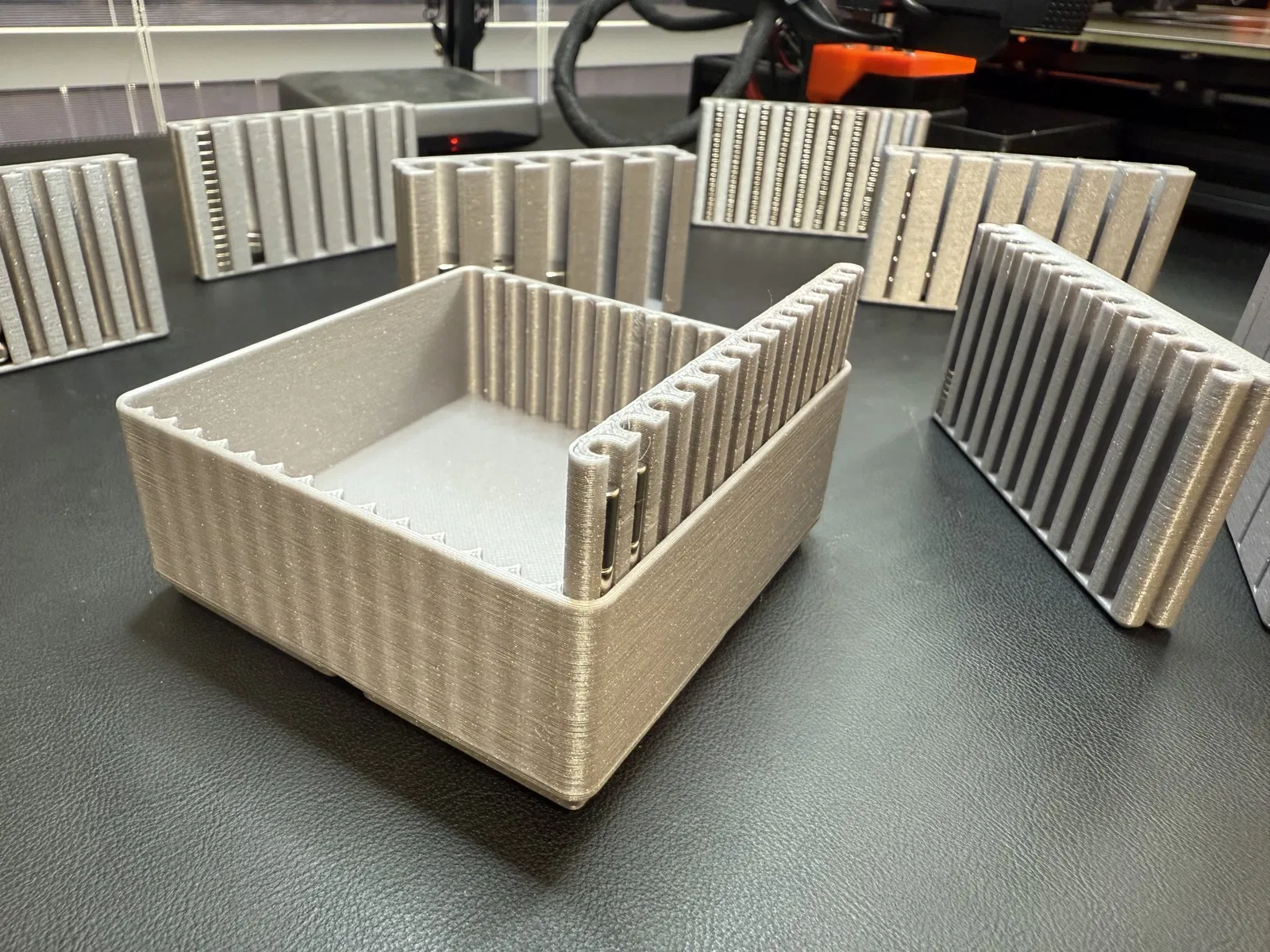

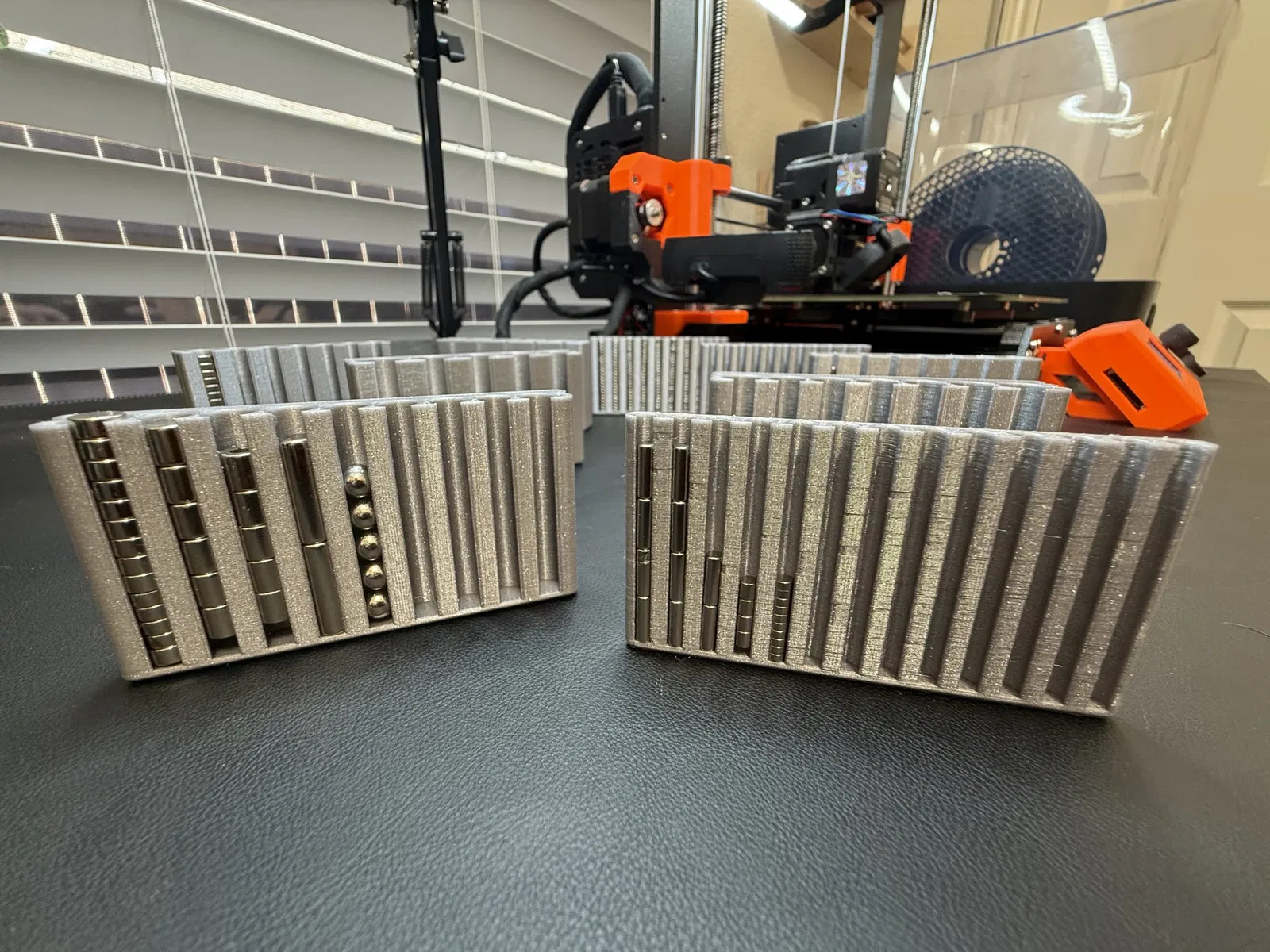

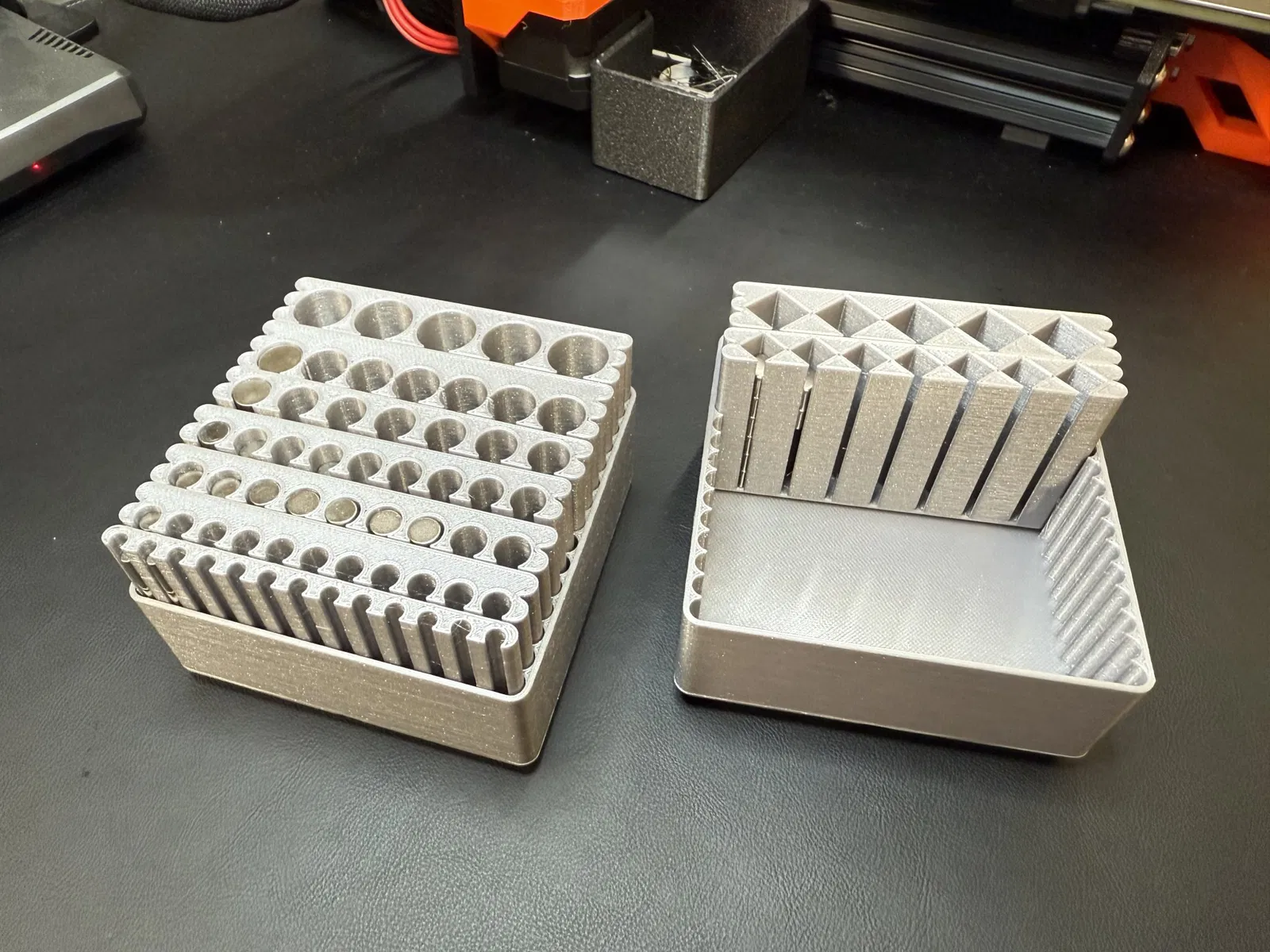

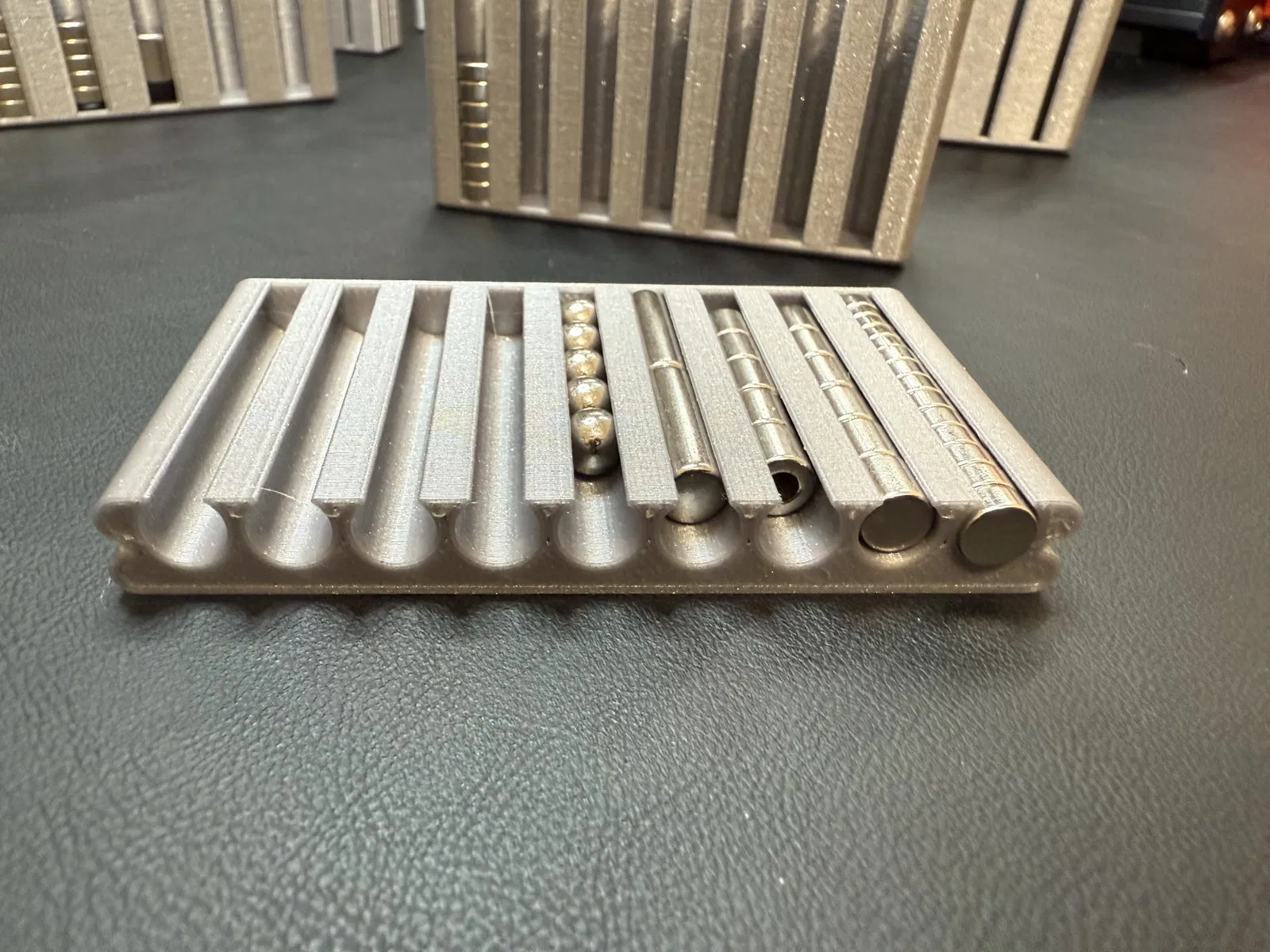

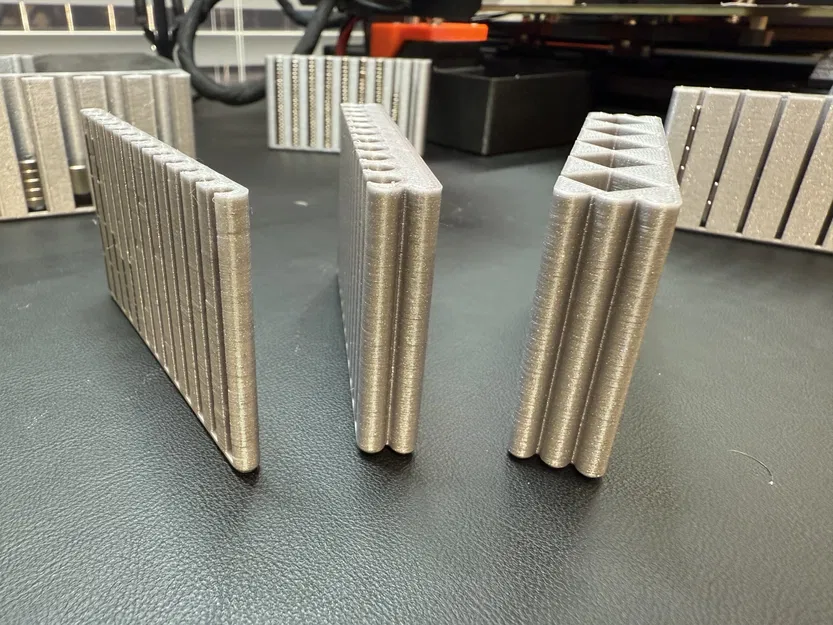

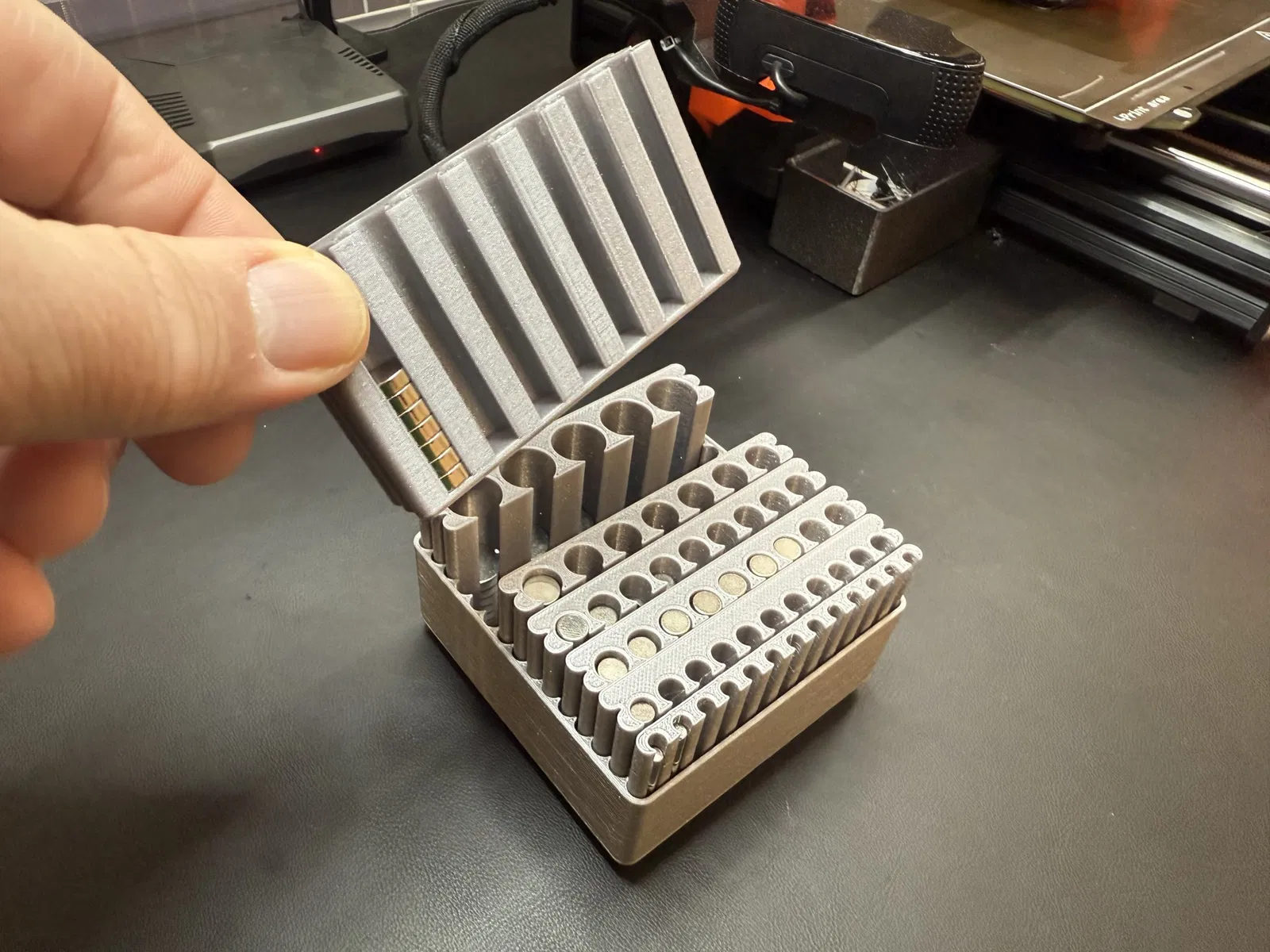

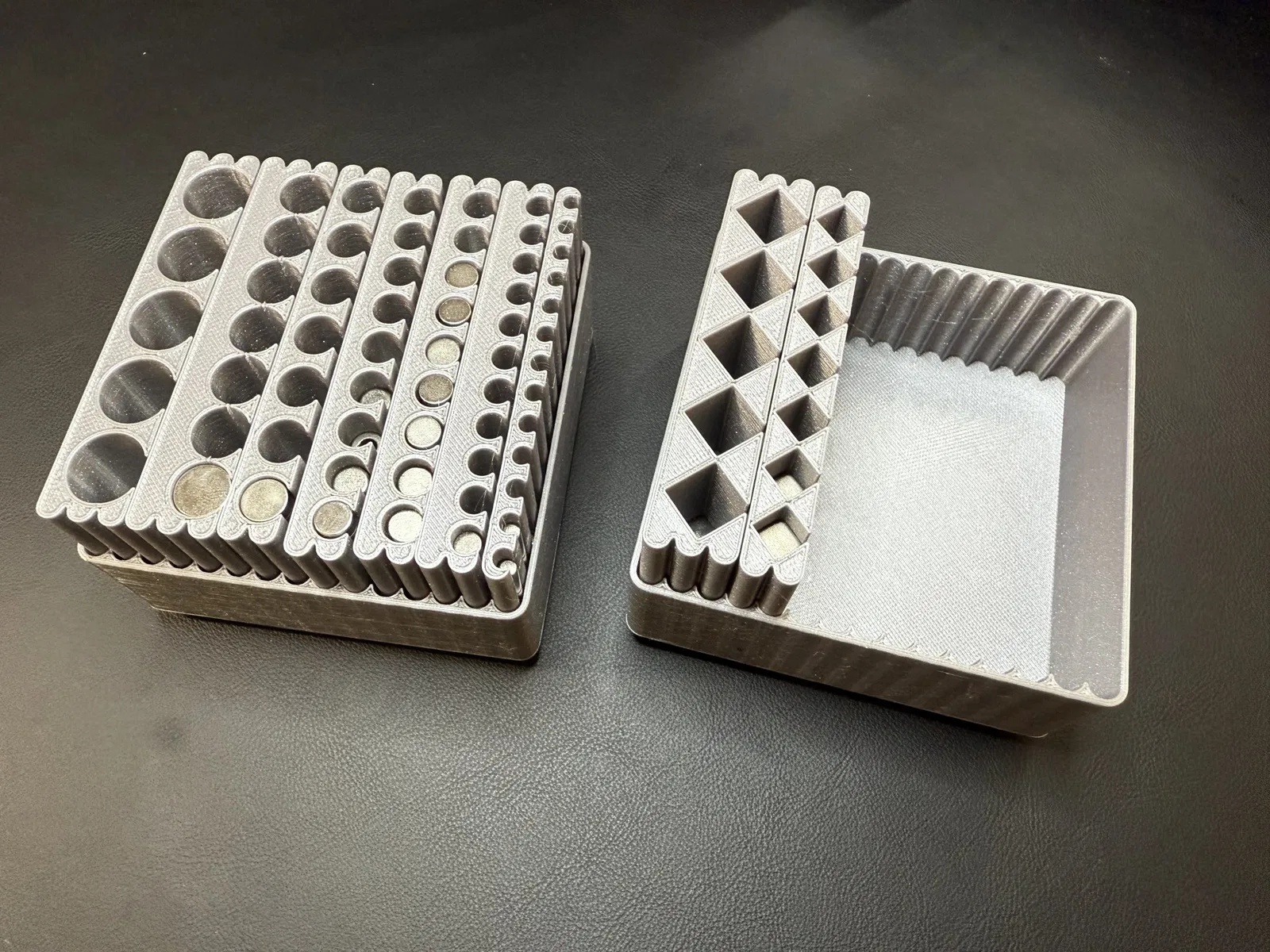

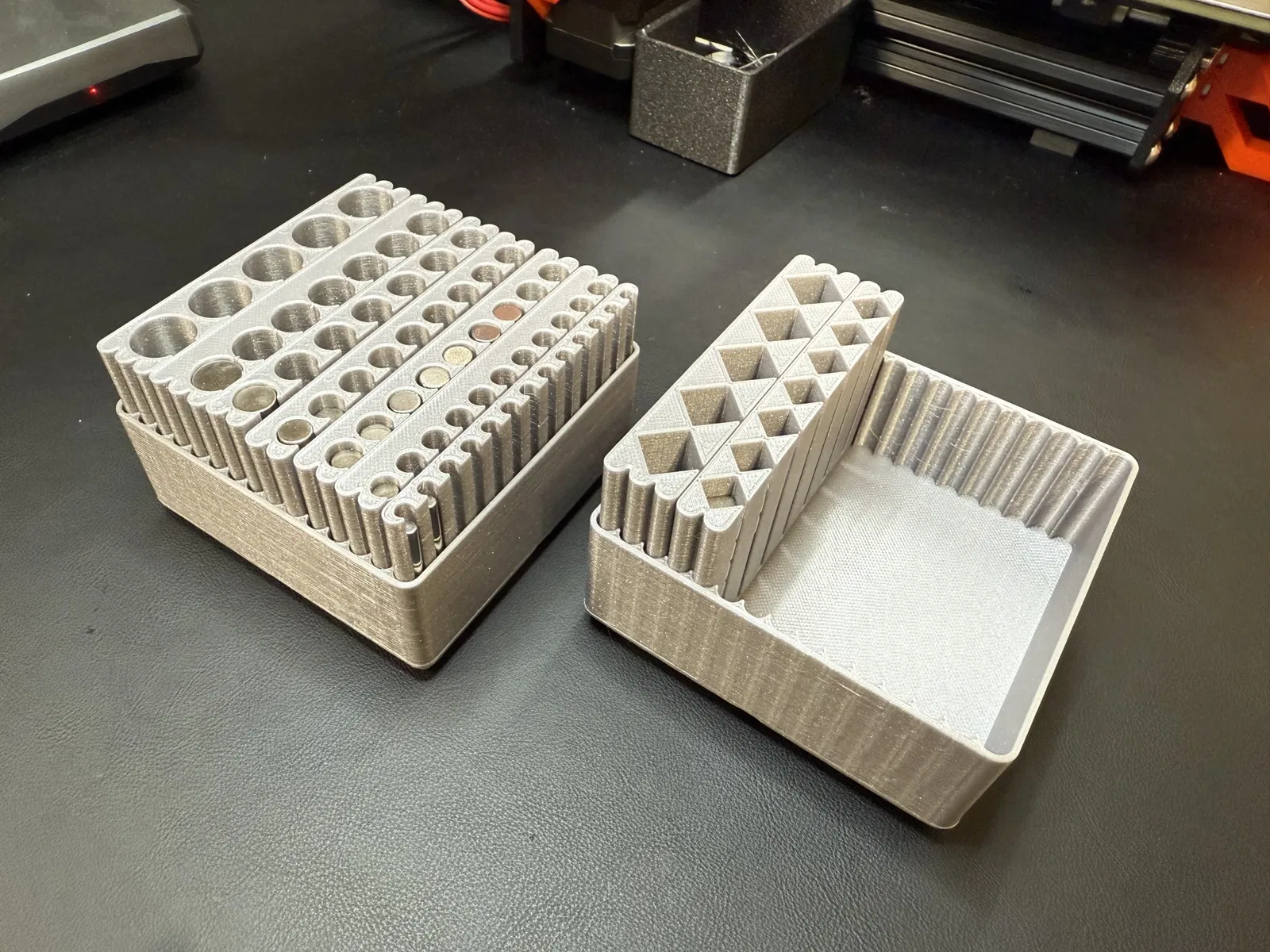

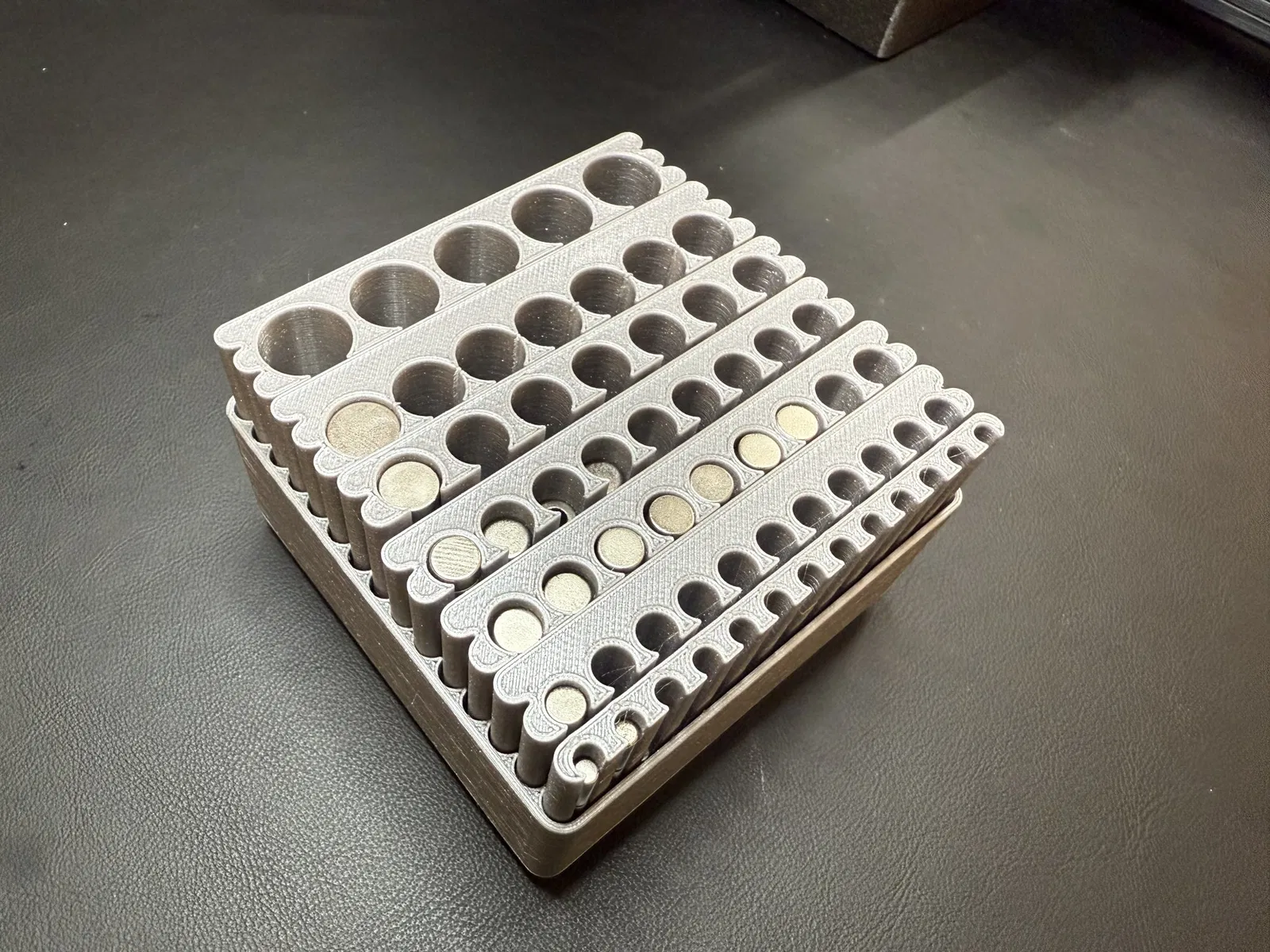

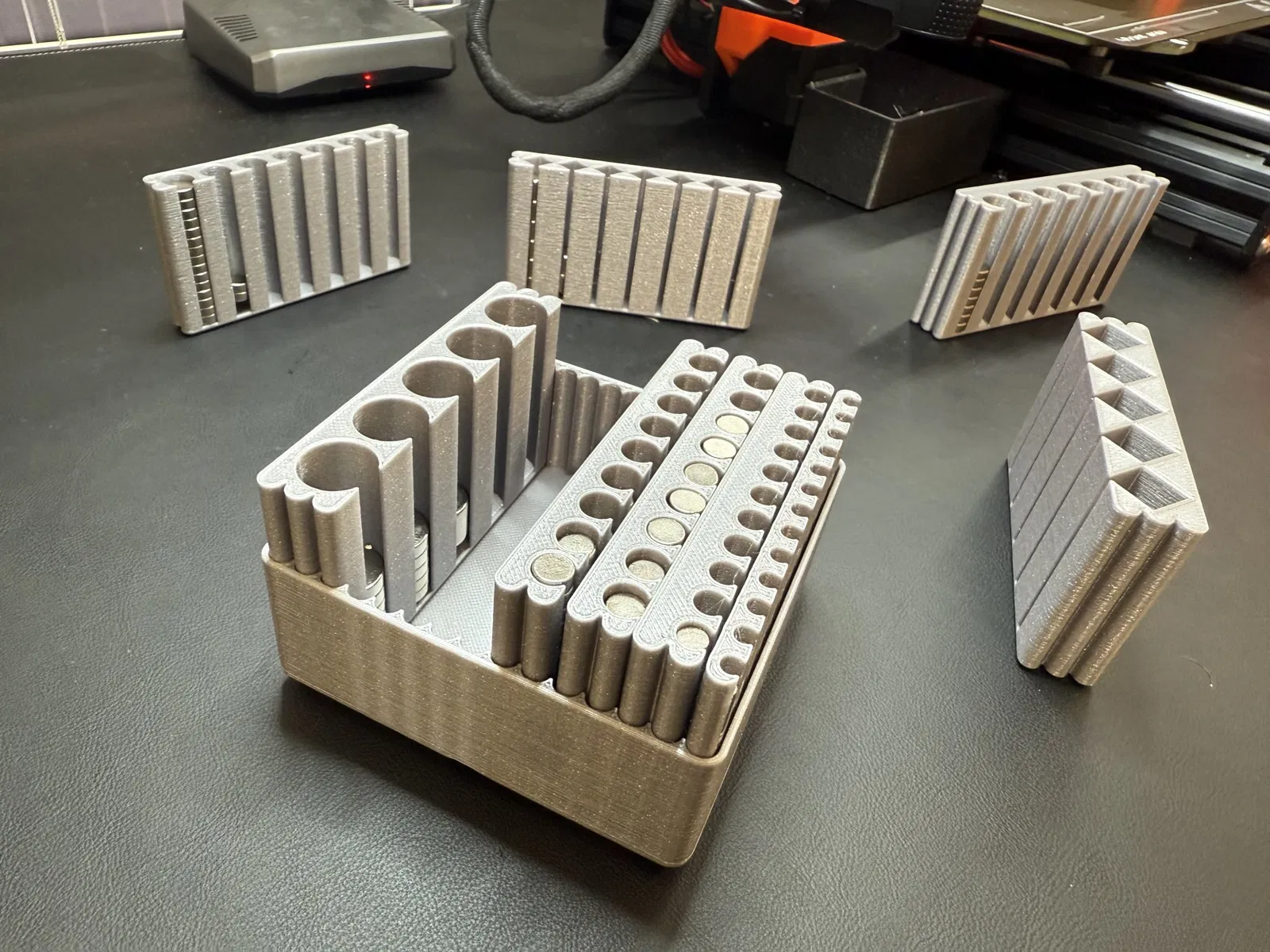

Tôi đã chán việc chỉ có một thùng gridfinity với một khối hình vô định hoặc những nam châm ngẫu nhiên dính lại với nhau, vì vậy tôi đã tạo ra hệ thống mô-đun này để giữ chúng.

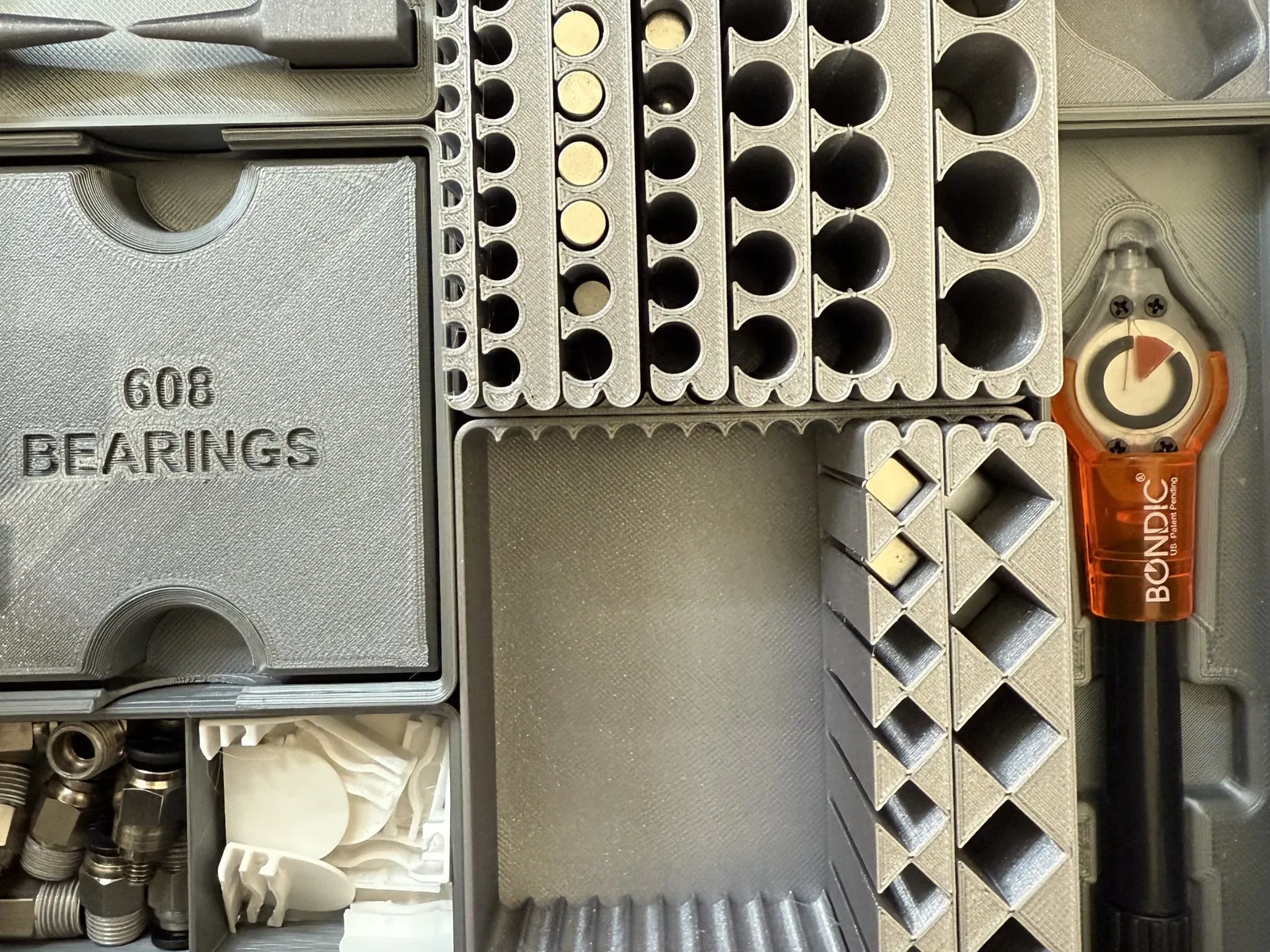

Tôi đã tạo ra hệ thống để giữ nam châm, nhưng bạn thực sự có thể sử dụng nó để giữ và tổ chức bất kỳ thành phần nhỏ nào, tôi đoán vậy.

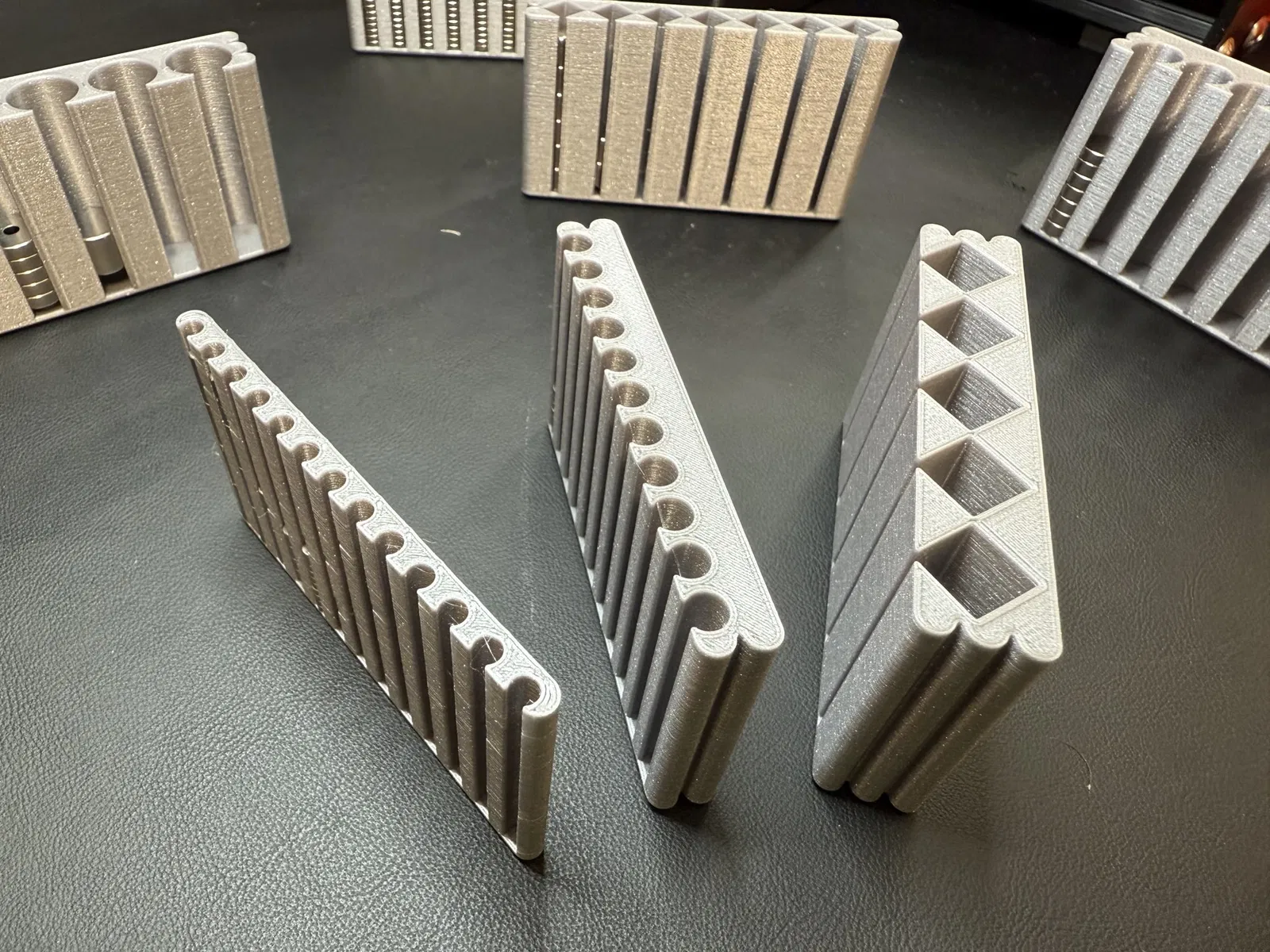

Tôi đã làm các bộ chứa cho tất cả các nam châm mà tôi có sẵn, chủ yếu là kích thước imperial. Tôi nghĩ hầu hết chúng khá phổ biến, vì vậy hy vọng các bạn sẽ sử dụng được chúng.

Tôi cũng đã bao gồm các bản trống từ 1-15 đơn vị sâu để bạn có thể tùy chỉnh của riêng mình trong slicer. Hoặc bạn có thể mở tệp Fusion hoặc STEP đã bao gồm và chỉnh sửa ở đó. Vui lòng tải lên các kích thước bổ sung của bạn dưới dạng bản remake để chúng ta có thể cùng nhau hưởng lợi 😃

Bạn cũng có thể nhắn tin trực tiếp cho tôi nếu bạn muốn tôi tạo ra một kích thước không có ở đây. Tôi muốn phát triển bộ sưu tập này dựa trên nhu cầu.

Ghi chú in ấn:

  • Dễ in
  • Không cần hỗ trợ
  • Nên in tốt với bất kỳ vật liệu nào (PLA, PETG, ABS, v.v.)
  • Tôi rất khuyến khích bạn thêm một lớp viền cho các bộ chứa 1U và có thể cả 2U để có độ bám dính và ổn định tốt.

Cập nhật:

2024-01-28:
  • Đã thêm một cơ sở 1x2
  • Đã sửa các lỗ nam châm trên cơ sở 2x2
2024-02-05:
  • Đã thêm một chèn 3.5 mm
  • Đã thêm một chèn 4 mm
2025-02-12
  • Đã cập nhật chèn 4 mm thành hai đơn vị sâu dựa trên phản hồi rằng phiên bản 1u quá dễ vỡ
  • Đã thêm một chèn 10 mm
  • Đã cập nhật các tệp .step.f3d lên các phiên bản mới nhất
2025-02-19
  • Đã thêm các chèn cho tất cả các kích thước nam châm tròn từ 1mm đến 13mm với các bước 0.5mm
  • Đã thêm một thư mục “Kích thước khác - Yêu cầu đặc biệt” để chứa các kích thước không nằm trong khoảng 1-13mm. VUI LÒNG NHẮN TIN HOẶC THÊM MỘT BÌNH LUẬN nếu bạn có yêu cầu đặc biệt, và tôi sẽ cố gắng gửi nó ra sớm nhất có thể
  • Đã thêm một phiên bản tròn 15mm vào thư mục “Kích thước khác”
2025-02-21
  • Đã loại bỏ các chèn "kích thước combo", cái mà một chèn được thiết kế để sử dụng cho kích thước imperial và một gần đúng cho kích thước metric
  • Đã thêm các chèn cho tất cả kích thước imperial từ 1/32 in đến ½ in theo bước 1/32 in
  • Đã thêm một tệp STEP cho mỗi tệp STL đã được tải lên cho đến nay
  • Đã xóa tệp STEP mà lẽ ra phải có tất cả các chèn, vì tôi không bao giờ có thể xuất nó đúng cách từ F360.
  • Đã cập nhật tệp Fusion với phiên bản mới nhất
2025-02-24
  • Đã thêm một chèn hình vuông 5mm vào thư mục Square - Metric
  • Đã thêm một chèn hình tròn 14 mm vào thư mục Other Sizes Folder
2025-02-26
  • Đã thêm các chèn cho tất cả kích thước nam châm vuông từ 1mm đến 13mm theo bước 0.5mm
  • Đã thêm các chèn cho tất cả kích thước nam châm vuông từ 1/32 in đến ½ in theo bước 1/32 in
2025-06-23
  • Đã thêm một chèn hình tròn 20mm vào thư mục Other Sizes Folder
  • Đã thêm một chèn hình tròn 25mm vào thư mục Other Sizes Folder
2025-07-21
  • Đã thêm một chèn hình chữ nhật 5x10mm vào thư mục Other Sizes Folder
  • Đã thêm một chèn hình chữ nhật 10x20mm vào thư mục Other Sizes Folder
2025-09-15
  • Đã thêm một chèn hình chữ nhật 5x20mm vào thư mục Other Sizes Folder
  • Đã thêm một chèn hình chữ nhật 6x20mm vào thư mục Other Sizes Folder

Những thay đổi sắp tới:

  • Tạo một video hướng dẫn cách tùy chỉnh các chèn trong F350 và đăng ở đây
