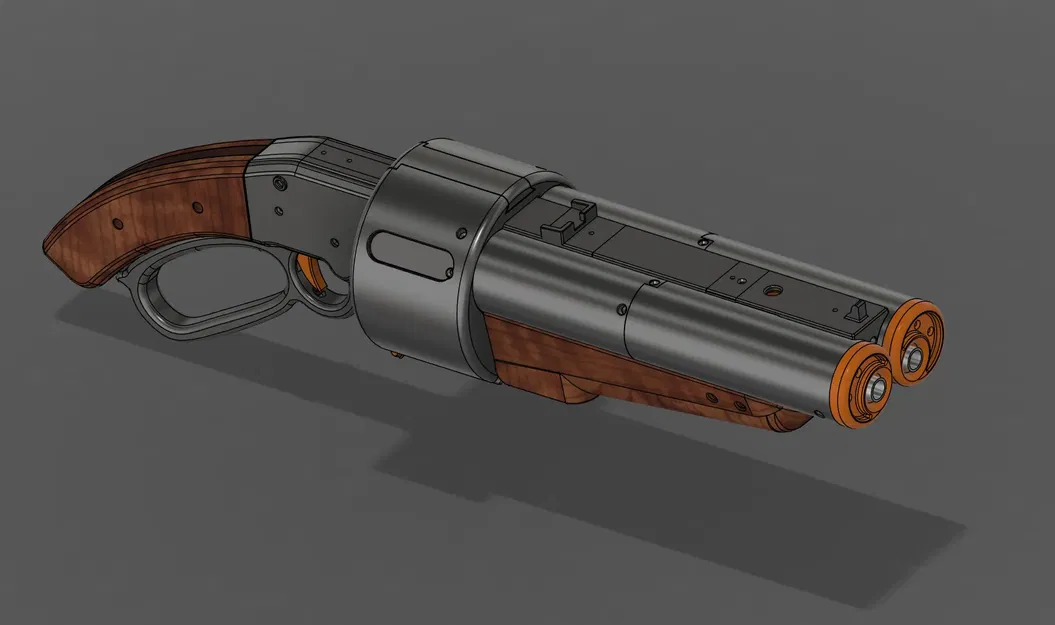

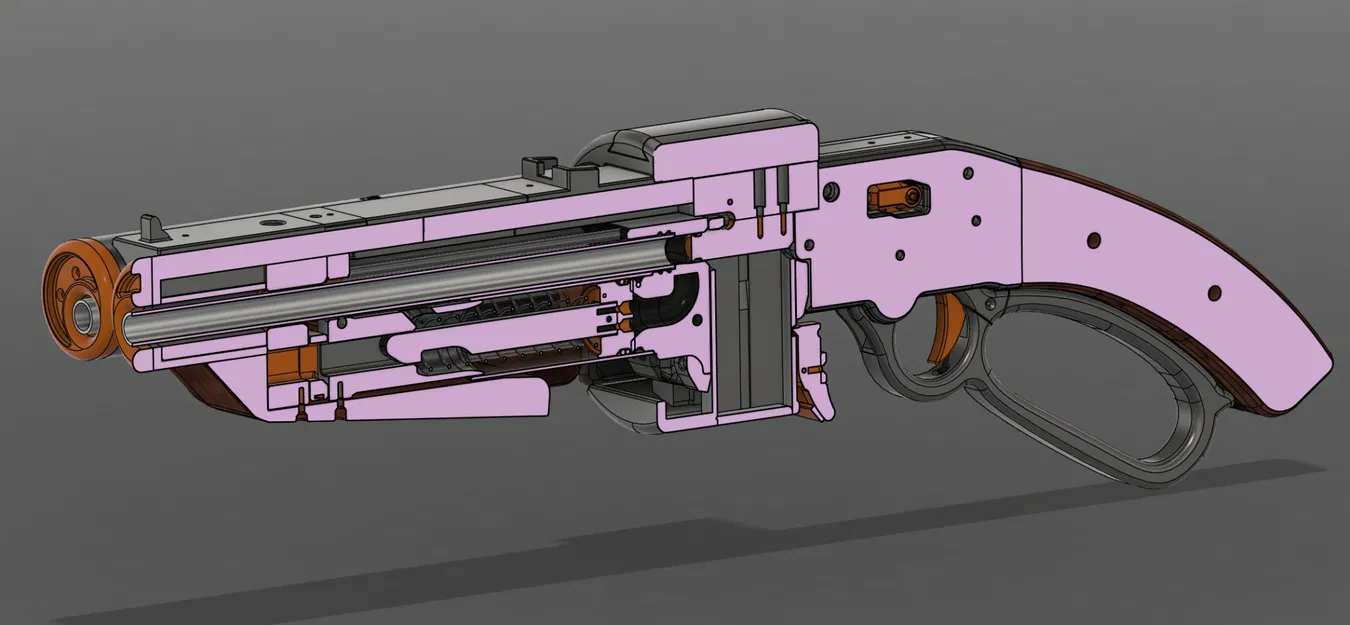

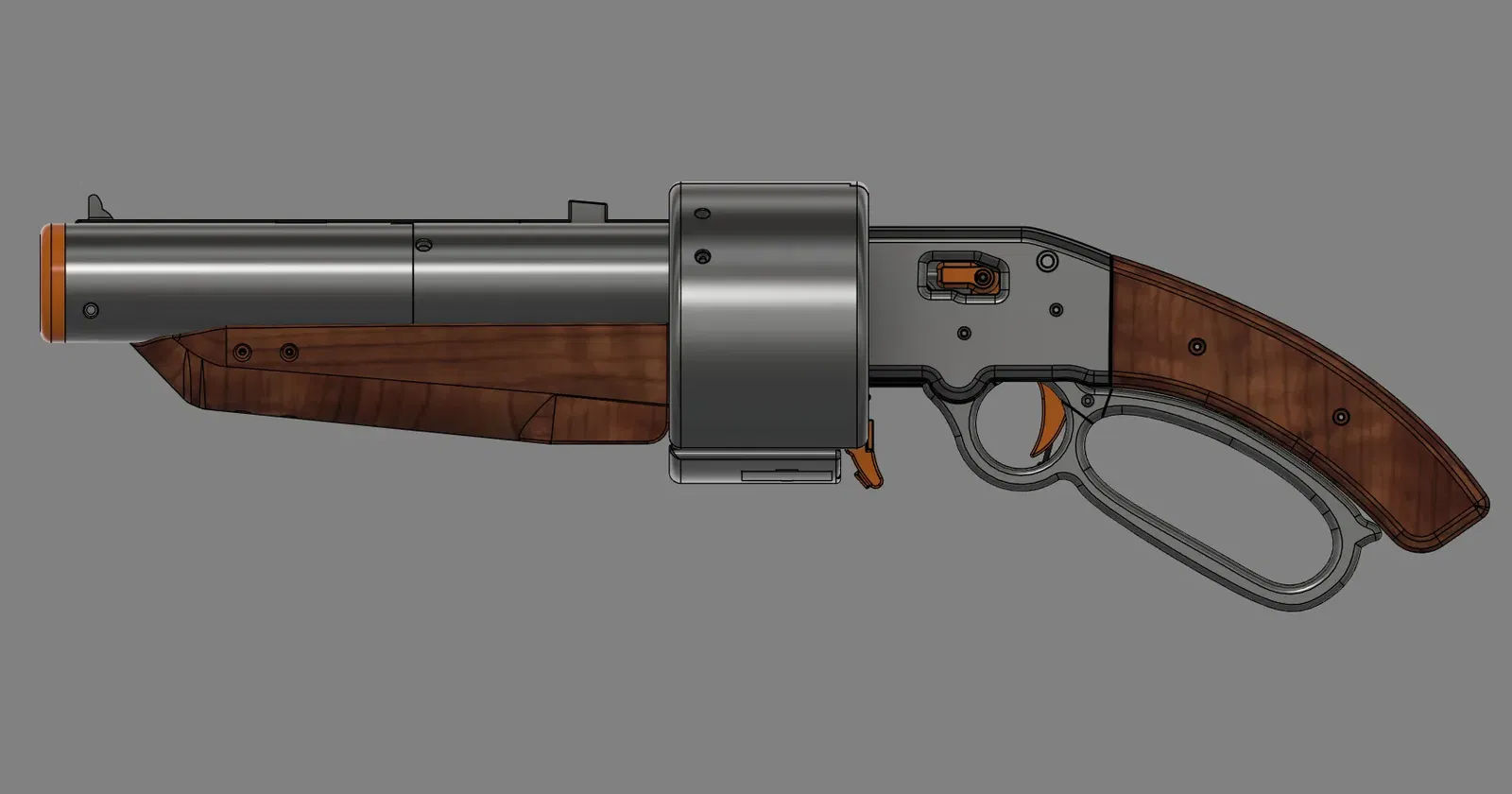

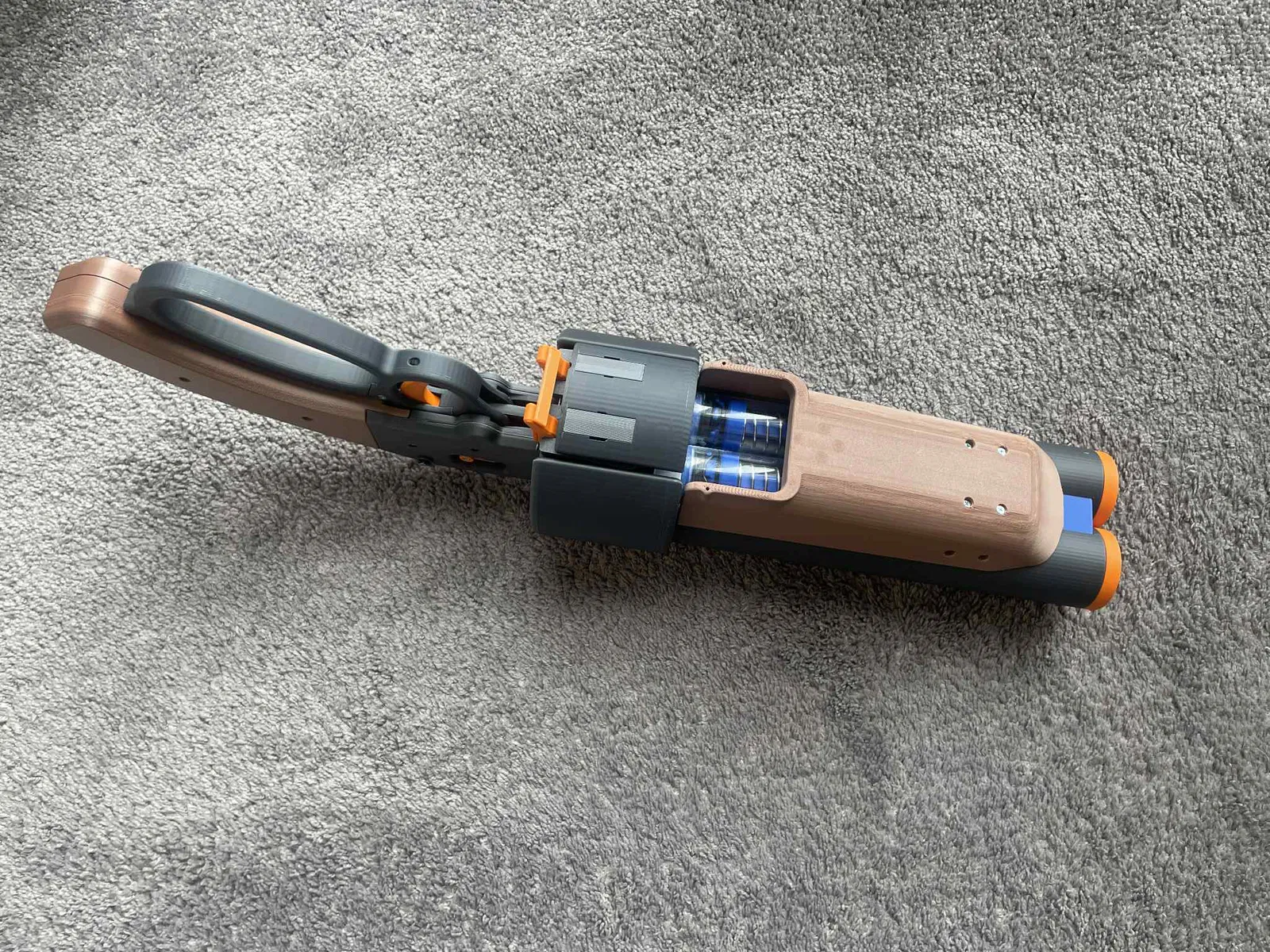

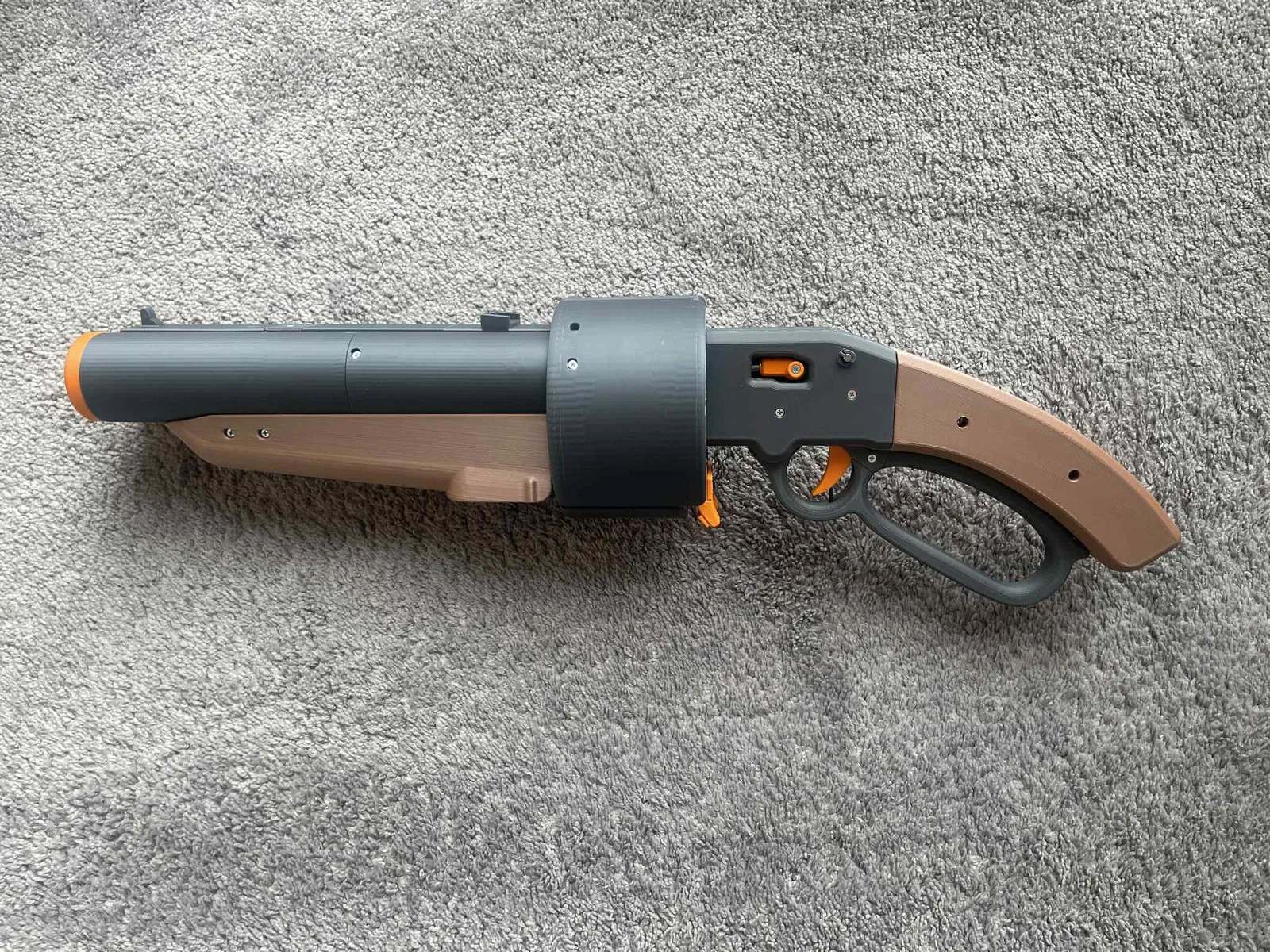

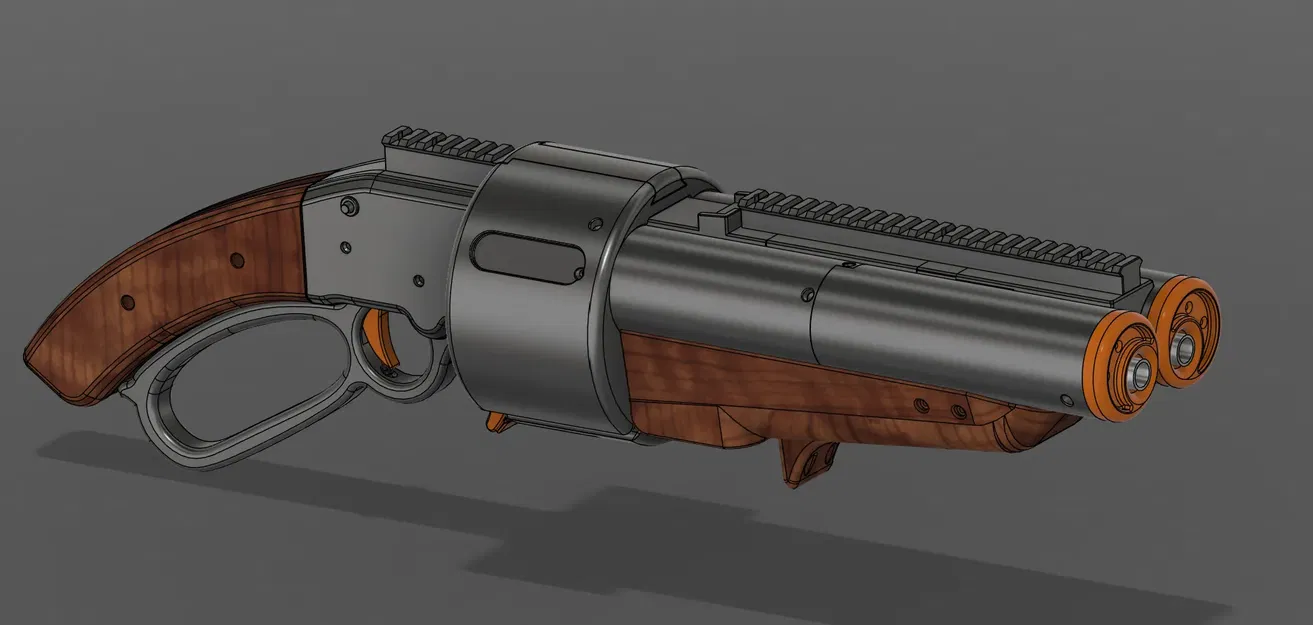

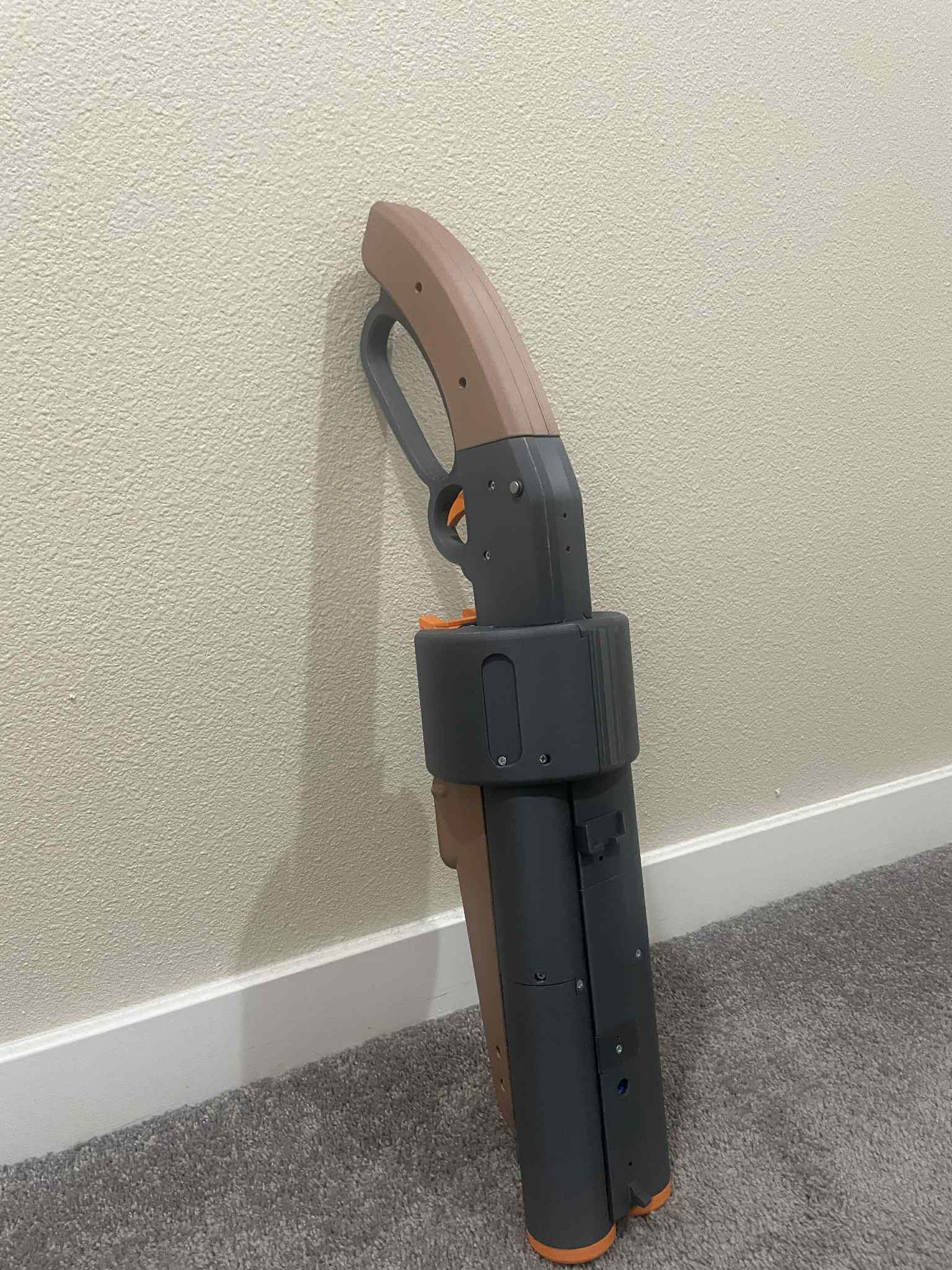

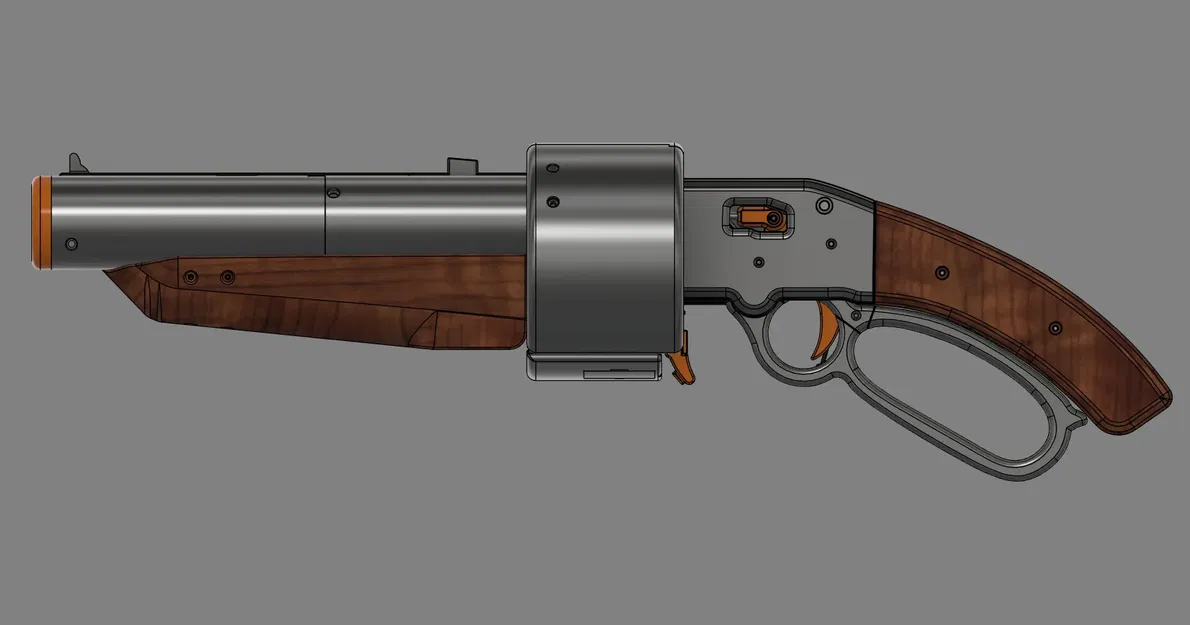

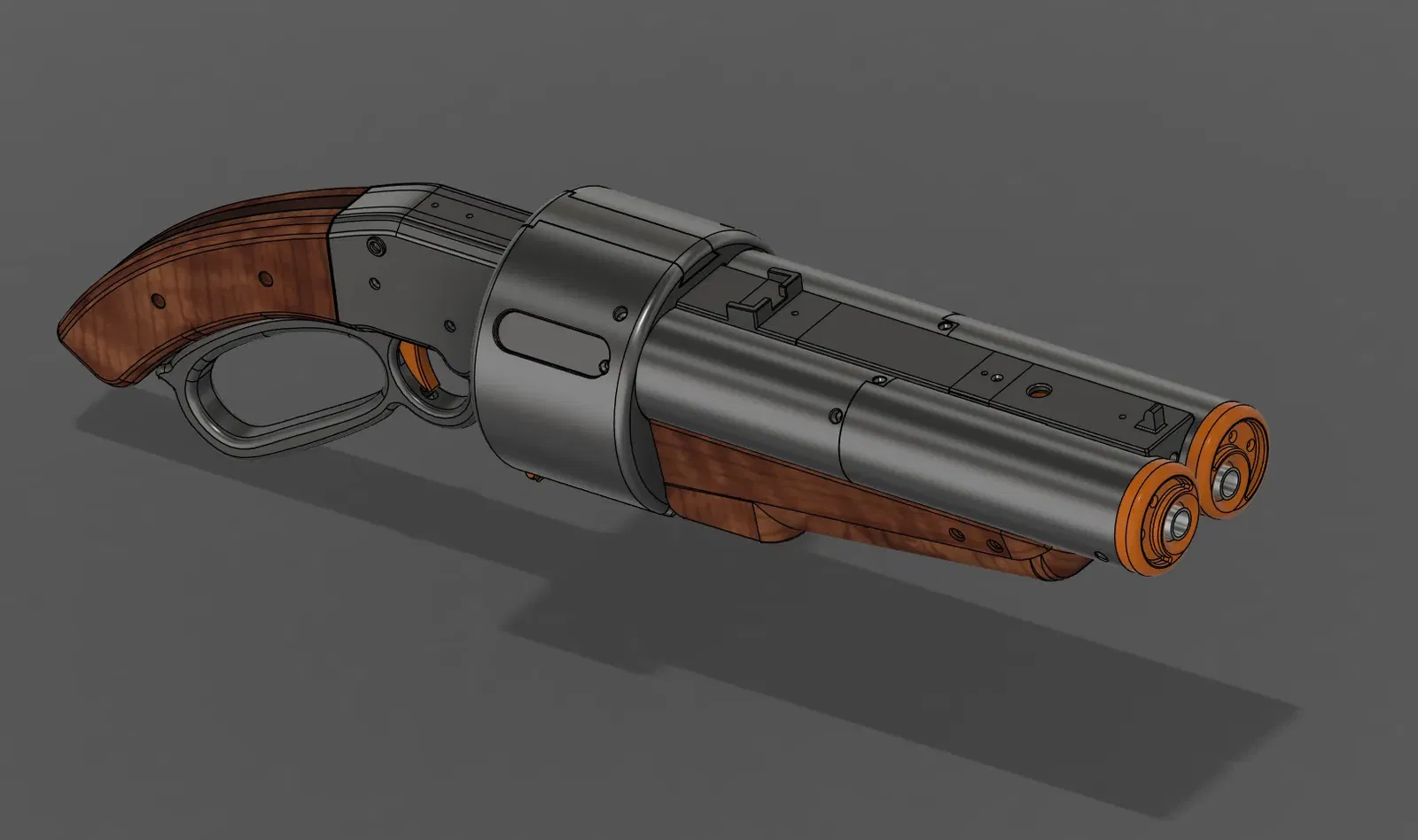

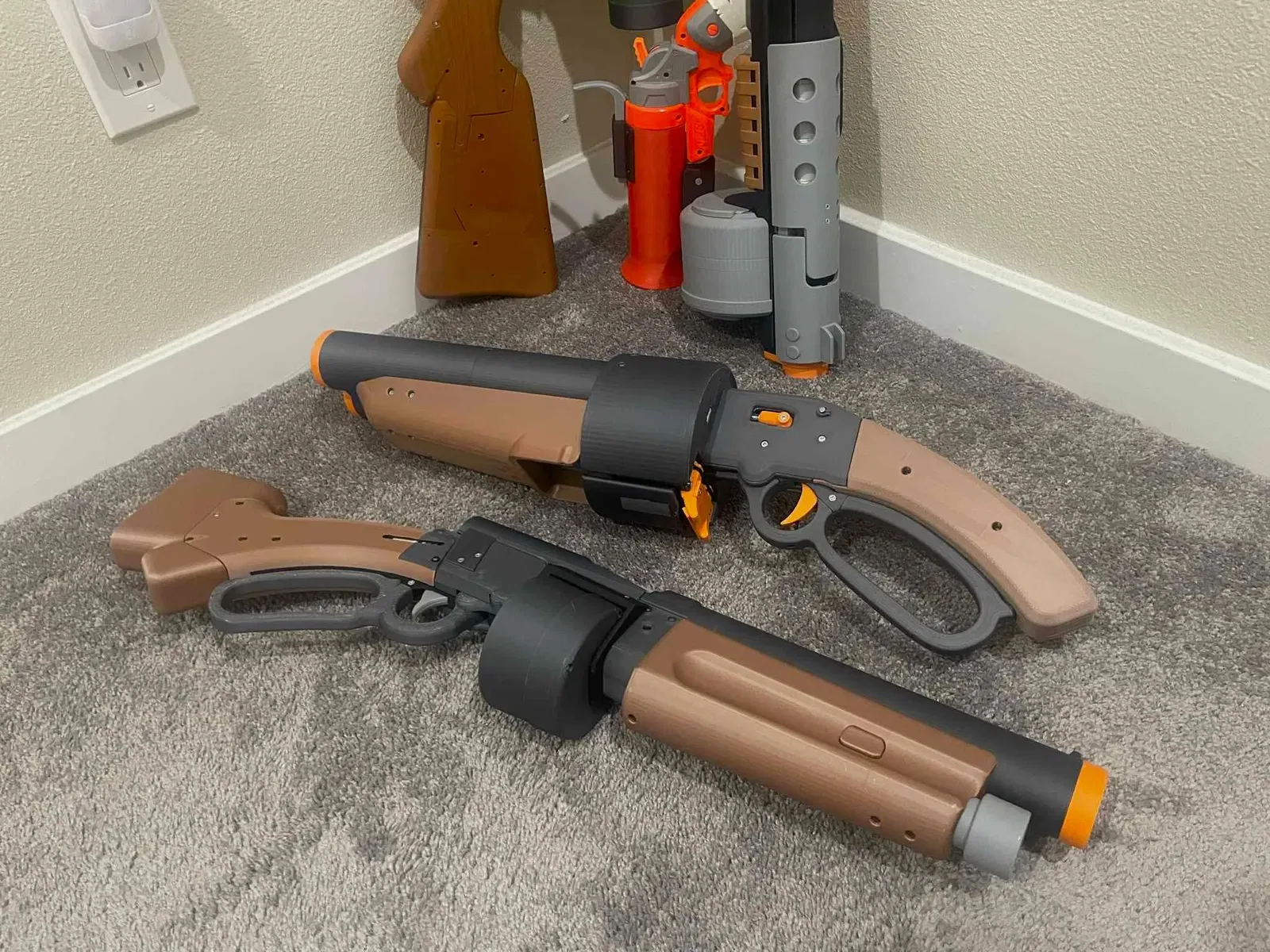

Súng Scatter TF2 (Nerf blaster mod từ Sillybutts SLAB)

Kiểm tra cập nhật ở dưới cùng

Điều này sẽ cần hai bộ phần cứng SLAB (12 trong thùng) và sẽ cần các phần cứng bổ sung sau:

• M4 16mm Clevis Pins qty 1
• #10-32 x 1" Pan Head qty 2
• 2 lò xo trống

Theo các bước lắp ráp cho SLAB, và áp dụng các sự khác biệt sau:

Khi quấn dây thun quanh “MuzzleA” chỉ một lần, đi vòng quanh bộ phận như con đường trong hình, đặt một vít đầu phẳng #4 ở vị trí mũi tên xanh

Đặt hai chiếc Clevis Pins dài nhất từ bộ dụng cụ vào hai vị trí này. #1 sẽ không đi vào hoàn toàn, nhưng sẽ đủ, hãy đặt một mảnh băng dính lên trên để giữ chặt.

Bộ phận phía trước được giữ chặt bằng hai vít đầu phẳng #4

Cài đặt các thanh (qty 2) theo hướng ngược lại

Các M4 16mm Clevis Pins đi ở đây, nó nên giữ nguyên vị trí mà không cần chốt giữ ở phía bên kia

Sử dụng một mảnh khác của các Clevis Pins dài nhất ở đây để giữ “CatchPusher”

Khi bạn đã lắp ráp phần trước và phần sau như trong hướng dẫn SLAB, cộng với các thay đổi ở trên, và đã sẵn sàng để nối hai phần lại với nhau, hãy sử dụng 1" #10-32 Pan Heads để nối chúng

Nối hai bộ phận phát hành băng với hai #4 Flat Heads

Lắp ráp các thùng như vậy sử dụng #4 Flat Heads

Trượt thùng theo một góc như vậy, căn chỉnh phần trước, gắn thanh nhôm và thùng thật vào các ổ của chúng

Khi cả hai bên đã hoàn thành, trượt trống từ phía sau như vậy, và đặt tất cả các #4 Flat Heads vào

và cuối cùng, lắp đặt “Front Gard_Ver2”, và băng đôi

Cập nhật 20250607:

MuzzleA (1) tệp sai, phiên bản đúng đã được cập nhật
