Bộ chuyển đổi Simagic P-HPR cho bàn đạp Heusinkveld Sprint

Giới thiệu:

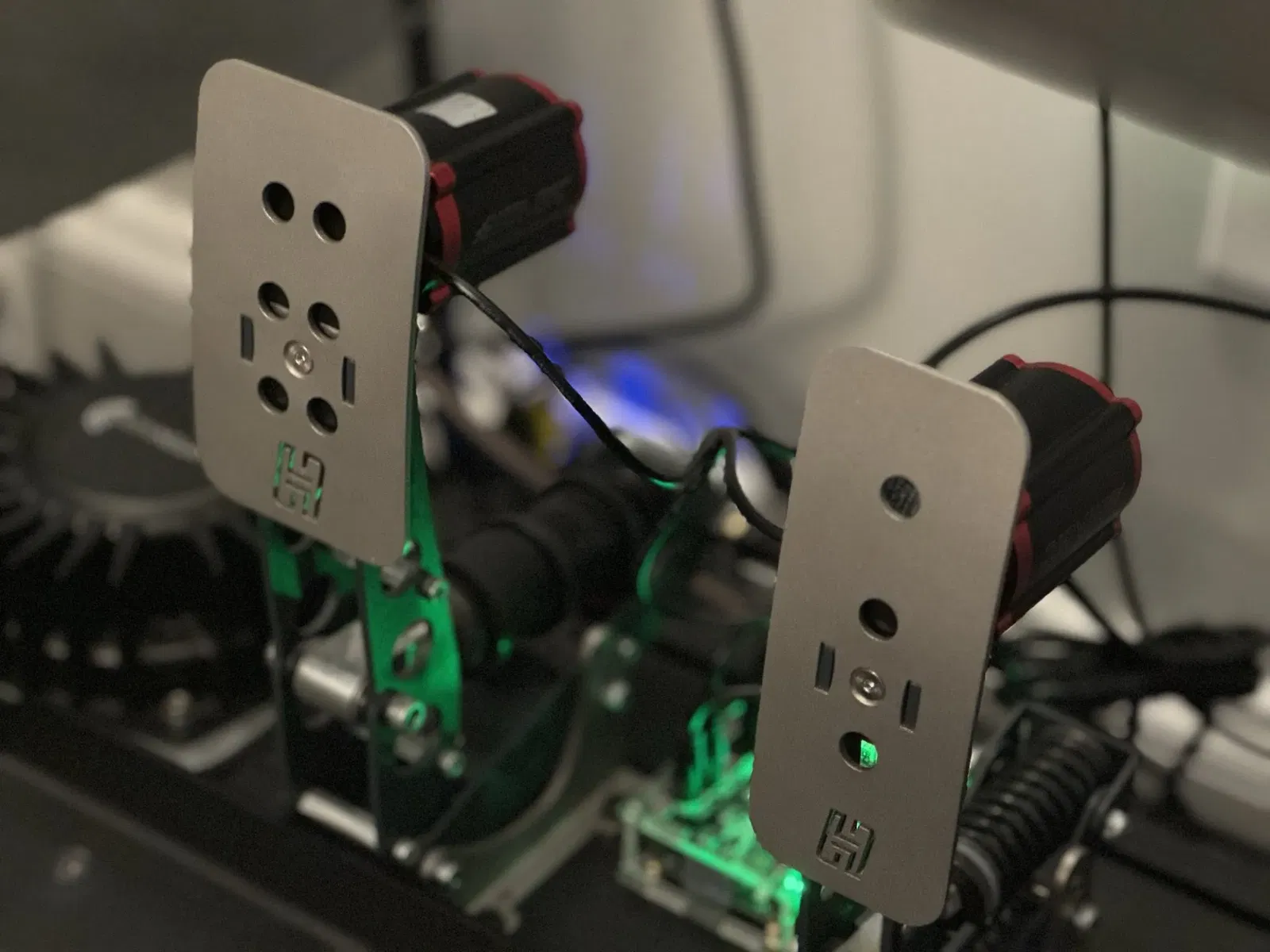

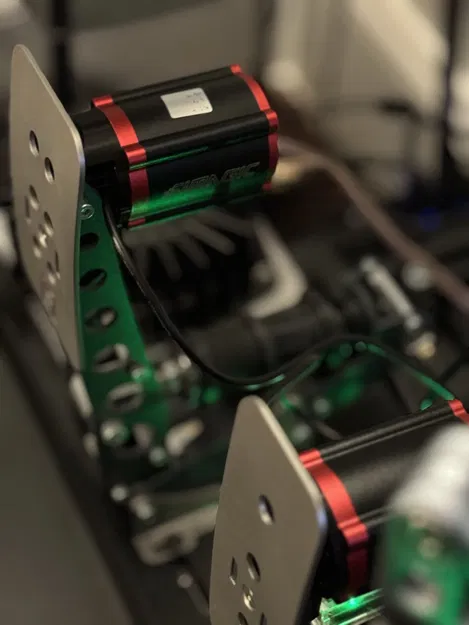

Đây là các bộ chuyển đổi để gắn Simagic P-HPR (Haptic Pedals Reactor) cho Heusinkveld Sprint Pedals.

Tất cả 3 bàn đạp (ly hợp, phanh, ga) đều được bao gồm.

Mô hình:

Bạn sẽ nhận thấy rằng có 2 mô hình cho mỗi bàn đạp, được gán nhãn “cắt trái” hoặc “cắt phải”. Ý tưởng ở đây là tối đa hóa diện tích tiếp xúc trong khi cho bạn sự linh hoạt để quyết định xem bạn muốn dây treo từ bên trái hay bên phải của bàn đạp, tùy thuộc vào nơi bạn muốn gắn bảng điều khiển.

Bàn đạp ly hợp và bàn đạp ga có kích thước khác nhau nhưng vẫn trông rất giống nhau. Bàn đạp ly hợp có chữ “C” khắc vào đó để bạn có thể dễ dàng phân biệt.

Các bộ phận:

Tái sử dụng từ bàn đạp Heusinkveld Sprint của bạn (mỗi bàn đạp):

• 1X Đai ốc lục giác dài
• 1X Đai ốc lục giác ngắn
• 2X Đinh ốc bên

Tái sử dụng từ P-HPR của bạn:

• 4x đinh ốc gắn

Cần mua:

• 1X Đinh ốc M4 25mm có mặt phẳng. Tôi đã sử dụng cái từ bộ này: https://www.amazon.com/dp/B06Y3VBQT8?ref=ppx\_yo2ov\_dt\_b\_product\_details&th=1

Cài đặt in ấn được khuyến nghị:

Tôi đã sử dụng Monoprice PLA+ trên Prusa MK3s+. Loại filament này không phải lúc nào cũng trông thẩm mỹ tốt nhất do cách ánh sáng chiếu vào có thể làm giảm chất lượng trông tệ hơn thực tế, nhưng nó in rất dễ dàng và về mặt chức năng, đây là loại filament yêu thích của tôi.

Tôi đã chọn in với độ đặc 20% và kiểu lấp đầy hình tam giác, nhưng tôi đã sử dụng tường dày hơn để tăng độ cứng. Tôi hài lòng với sự kết hợp này và chúng hoạt động tốt.

Hỗ trợ hữu cơ là điều bắt buộc. Chúng nên dễ dàng tháo ra. Gỡ bỏ đai ốc lục giác trung tâm bằng cách đẩy một cờ lê lục giác qua mặt trước. Nó chỉ cần bật ra ngay.

- eSlicer 2.7.4

• Vòi phun 0.4mm
• Lấp đầy hình tam giác = 20%
• Hỗ trợ hữu cơ
• Đường viền = 4
• Lớp trên cùng = 7
• Lớp dưới cùng = 6
• Nhiệt độ vòi phun = 220 C
• Nhiệt độ bàn = 60 C

Hướng dẫn lắp ráp:

1. Quyết định nơi bạn sẽ đặt hộp điều khiển Simagic. Điều này sẽ xác định hướng của mô hình mà bạn in vì dây của P-HPR chỉ có thể đi theo một hướng.
2. In mô hình.
3. Gắn hộp điều khiển simagic P-HPR.
4. Tháo rời bàn đạp Heusinkveld mà bạn dự định sửa đổi.
5. Lấy đai ốc lục giác dài từ bàn đạp HE và chèn nó vào bộ chuyển đổi đã in.
   1. Điều này sẽ là một sự vừa vặn chặt chẽ. Điều này được thiết kế để tối đa hóa sự dẫn truyền của rung động và giảm thiểu bất kỳ khả năng nào gây ra tiếng kêu. Vặn một con ốc để giúp bạn đẩy nó vào, nếu cần.
6. Chèn đai ốc ngắn:
   1. Lấy con ốc 25mm và chèn nó từ phía trước.
   2. Vặn mặt phẳng của đai ốc ngắn vào con ốc.
   3. Kéo con ốc vào ổ của bộ chuyển đổi đã in.
7. Gắn P-HPR bằng 4 con ốc đệm đi kèm. Lưu ý hướng của cáp (đừng kẹp nó). Đảm bảo rằng chúng được siết chặt nhất có thể mà không làm nứt nhựa (điều này có vẻ khó thực hiện).
8. Nhấp bộ chuyển đổi với P-HPR vào giá đỡ vuông của bàn đạp.
9. Căn chỉnh lỗ đai ốc lục giác dài với các lỗ trong khung bàn đạp đó.
10. Cẩn thận vặn các con ốc bên vào đai ốc lục giác dài qua khung. Bạn có thể cần phải điều chỉnh bộ chuyển đổi một chút để tìm đúng vị trí. Dành thời gian ở đây để bạn không bị vặn chéo. Siết chặt chúng lại.
11. Gắn mặt bàn đạp:
    1. Đặt mặt bàn đạp vào vị trí.
    2. Lấy con ốc M4 25mm và NHẸ NHÀNG đẩy nó vào. Mục tiêu ở đây là tránh làm bật đai ốc lục giác.
    3. Khi bạn cảm thấy đầu con ốc chạm vào đai ốc lục giác, nhẹ nhàng xoay nó để kết nối các ren.
    4. Siết chặt lại.
12. Gắn dây P-HPR vào hộp điều khiển Simagic.
13. Cấu hình là “SIMMAGIC P1000/P2000 HAPTIC PEDAL REACTOR (USB ONLY)” qua “ShakeIt Motors” trong SimHub.
