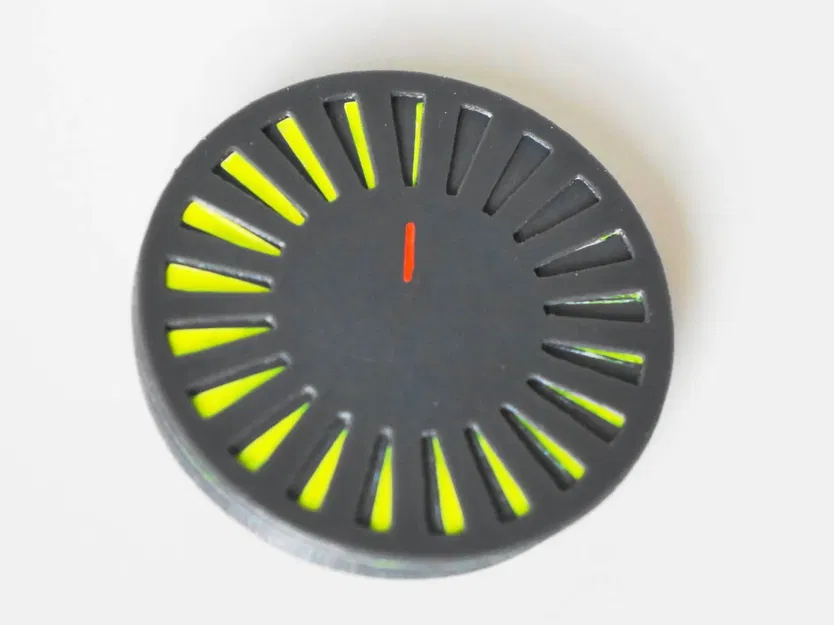

Trình hiển thị Vernier chính xác với góc quay 378°

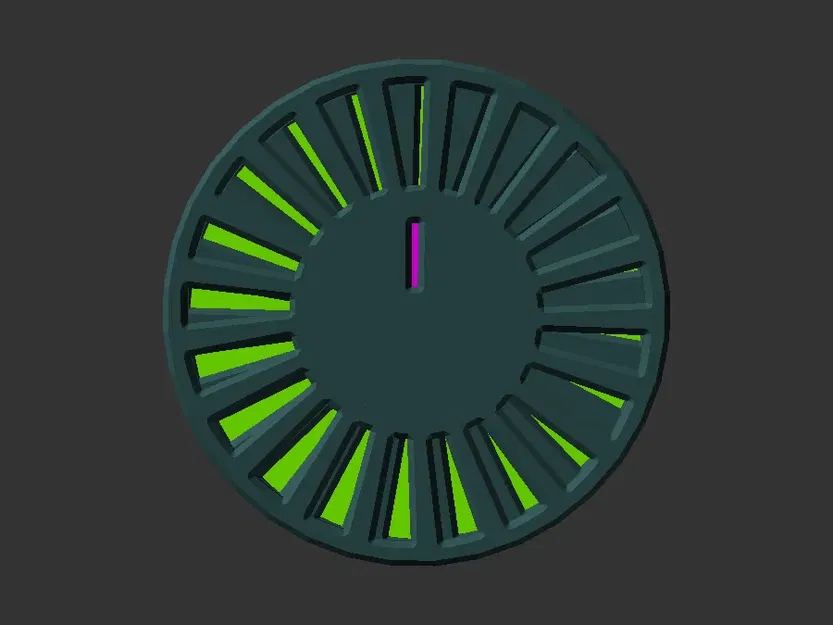

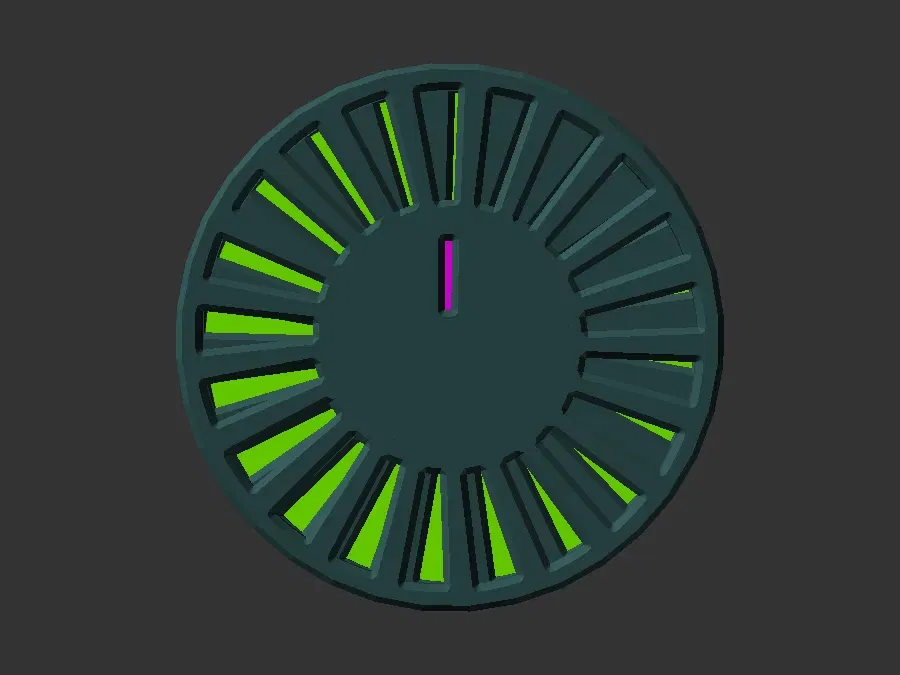

Mẫu xoáy bên ngoài sẽ tạo ảo giác xoay 378° khi núm chỉ di chuyển chỉ 1.8° (360°/200 bước). Điều này có thể xảy ra nhờ sự can thiệp của số lượng cửa sổ khác nhau và các vạch màu trên cơ sở. Góc của cửa sổ cho phép vạch mới xuất hiện như một đường thẳng nhưng từ từ biến mất trong một vòng xoáy.

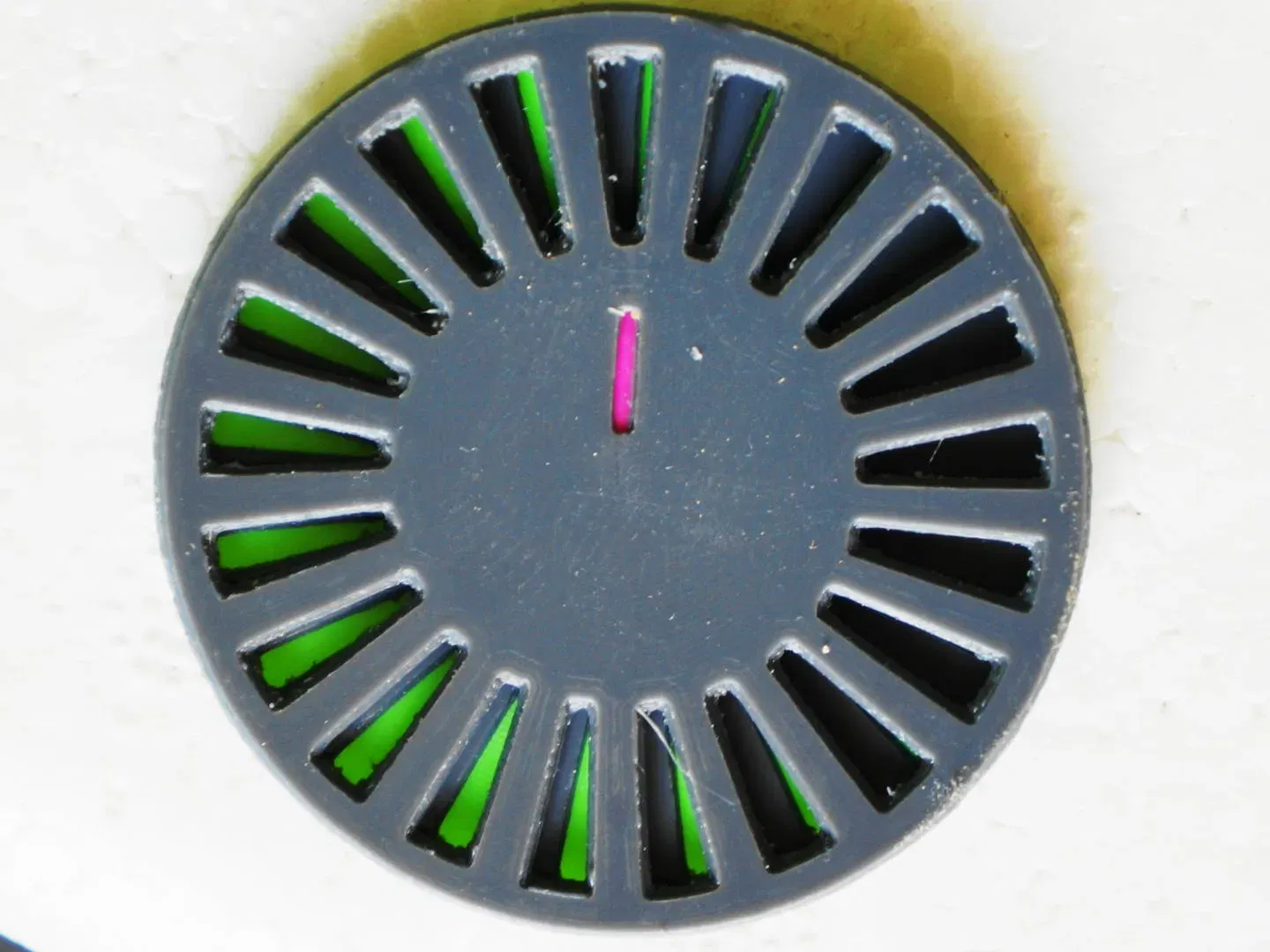

Vì vậy, chỉ báo bên trong sẽ căn chỉnh với mẫu sau mỗi 10 bước. Trong khi 20 cửa sổ được lấp đầy màu sắc (sợi thay đổi khi in hoặc sơn) từ cơ sở sẽ chỉ ra 10 bước/20 cửa sổ 0.5 bước của máy đùn của bạn.

Hơn nữa, chỉ báo nhỏ sẽ hiển thị vị trí của máy đùn trong các vòng quay.

E-Bước khoảng 100 bước/mm, nhưng đây không phải là các bước đầy đủ của động cơ bước của bạn.

• Một vòng quay đầy đủ với một bánh răng 11mm khoảng 34mm.
• Điều này tạo ra một bước đầy đủ khoảng 0.2mm (0.17).
• Trình diễn này cho phép bạn thấy 0.1mm đùn.
• Bây giờ bạn thực sự thấy lượng nhựa khổng lồ được hóa lỏng và ép vào bản in của bạn.
• Thật mê hoặc!

In

Bạn có 2 lựa chọn:

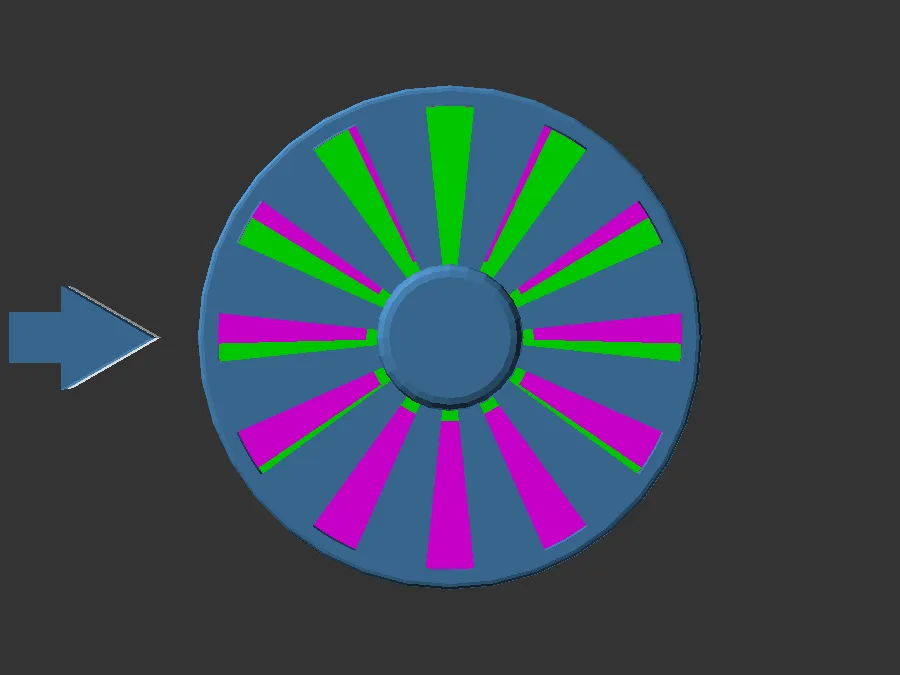

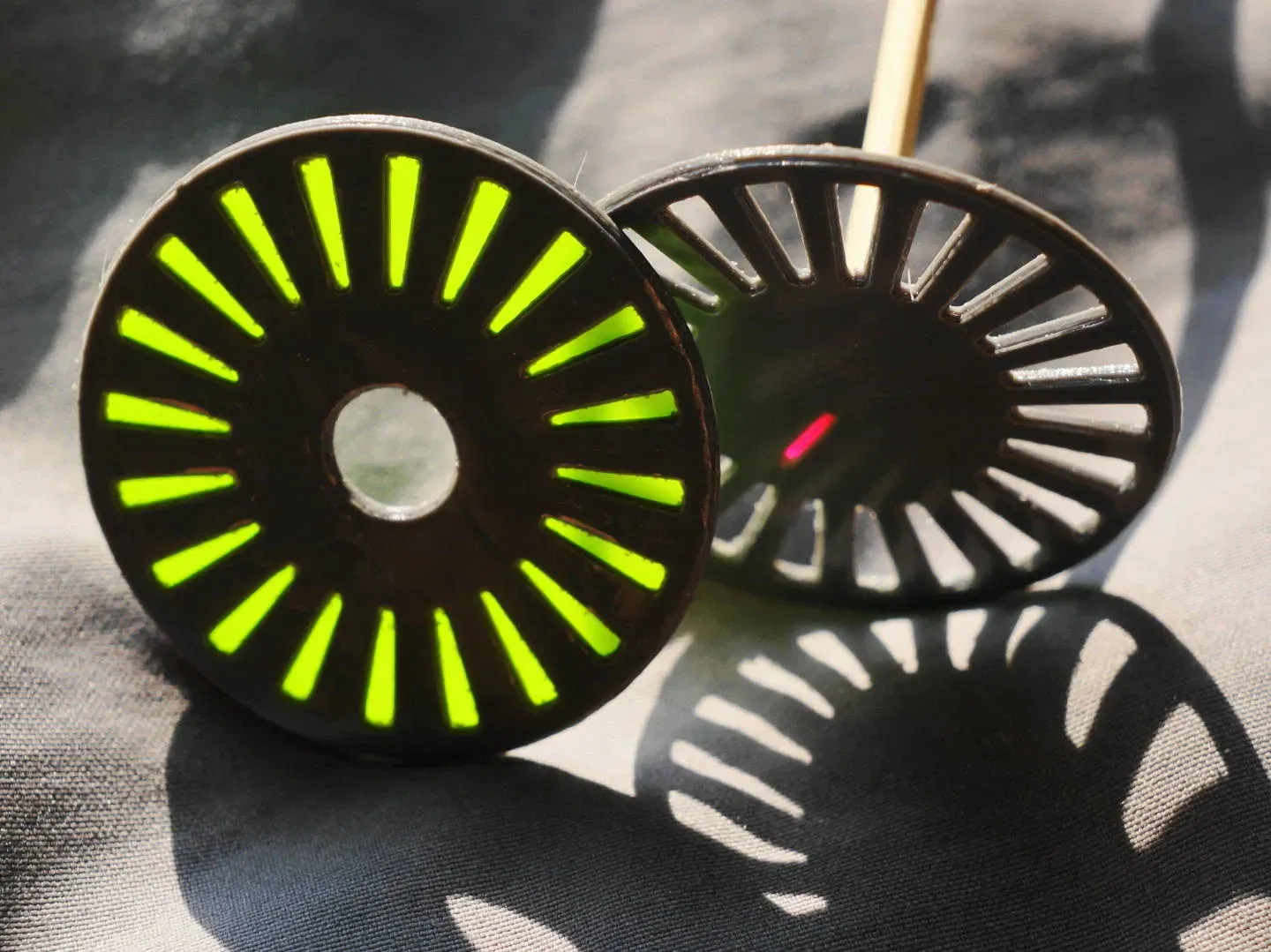

1. Thay đổi sợi hoặc sơn các đánh dấu - Tệp chứa hai đối tượng rotor và cơ sở (và một phiên bản nhỏ - có thể bị xóa hoặc bỏ qua)
2. in các lớp lót riêng biệt - Tệp chứa 3 đối tượng ↦ rotor, cơ sở và lớp lót - để đánh dấu rotor chỉ cần chèn một đoạn sợi 5mm. (điều này cũng có thể được thực hiện với MMU)

Bạn cần in rotor ngược lên, trong trường hợp sử dụng lớp lót cũng như cơ sở.

Bạn có thể kết hợp rotor từ tùy chọn 1 với cơ sở và lớp lót hoặc ngược lại.

Cho tôi biết nếu bạn cần chiều dài trục khác cho nam châm của bạn (có thể thay đổi trong kịch bản).

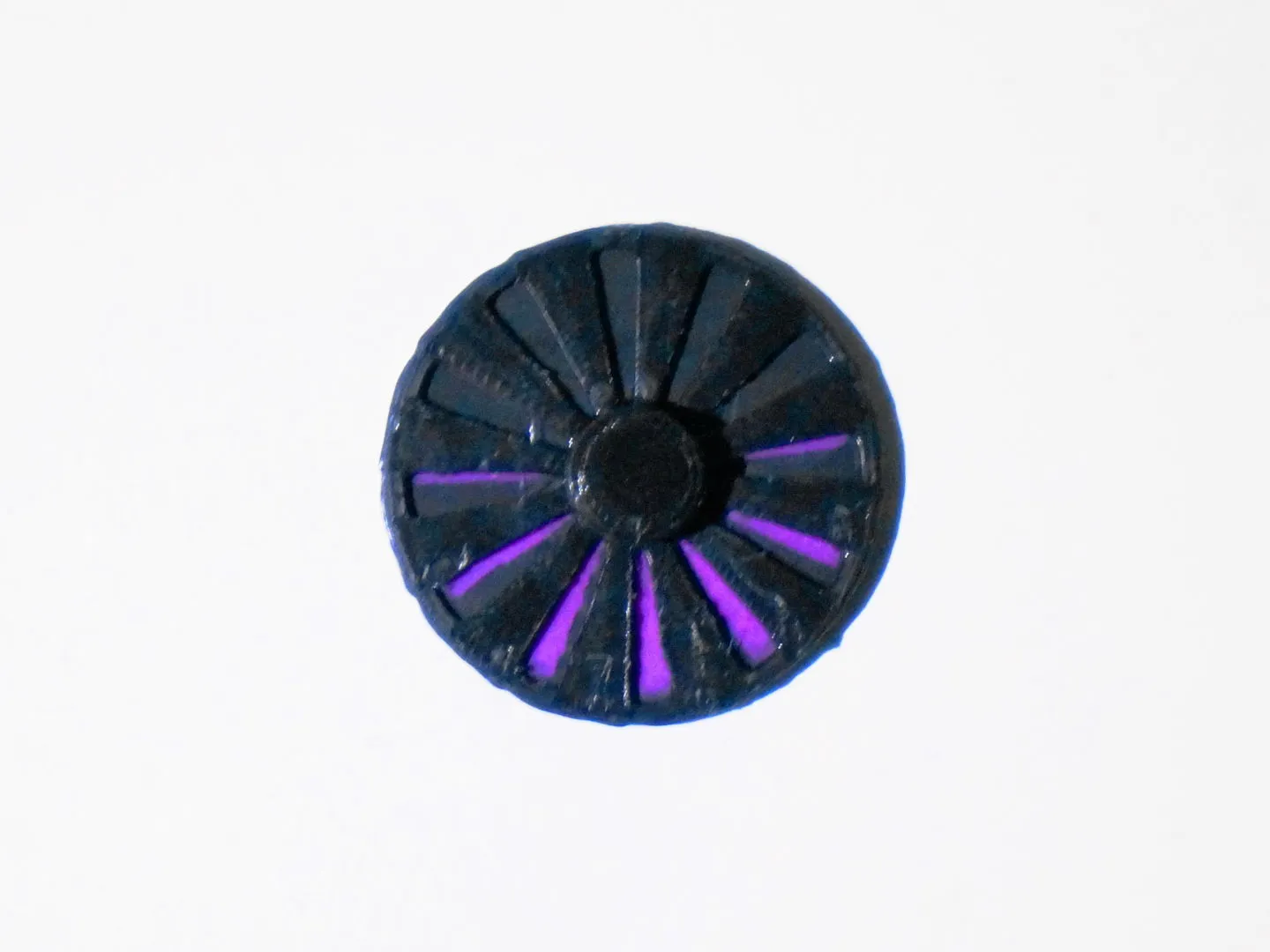

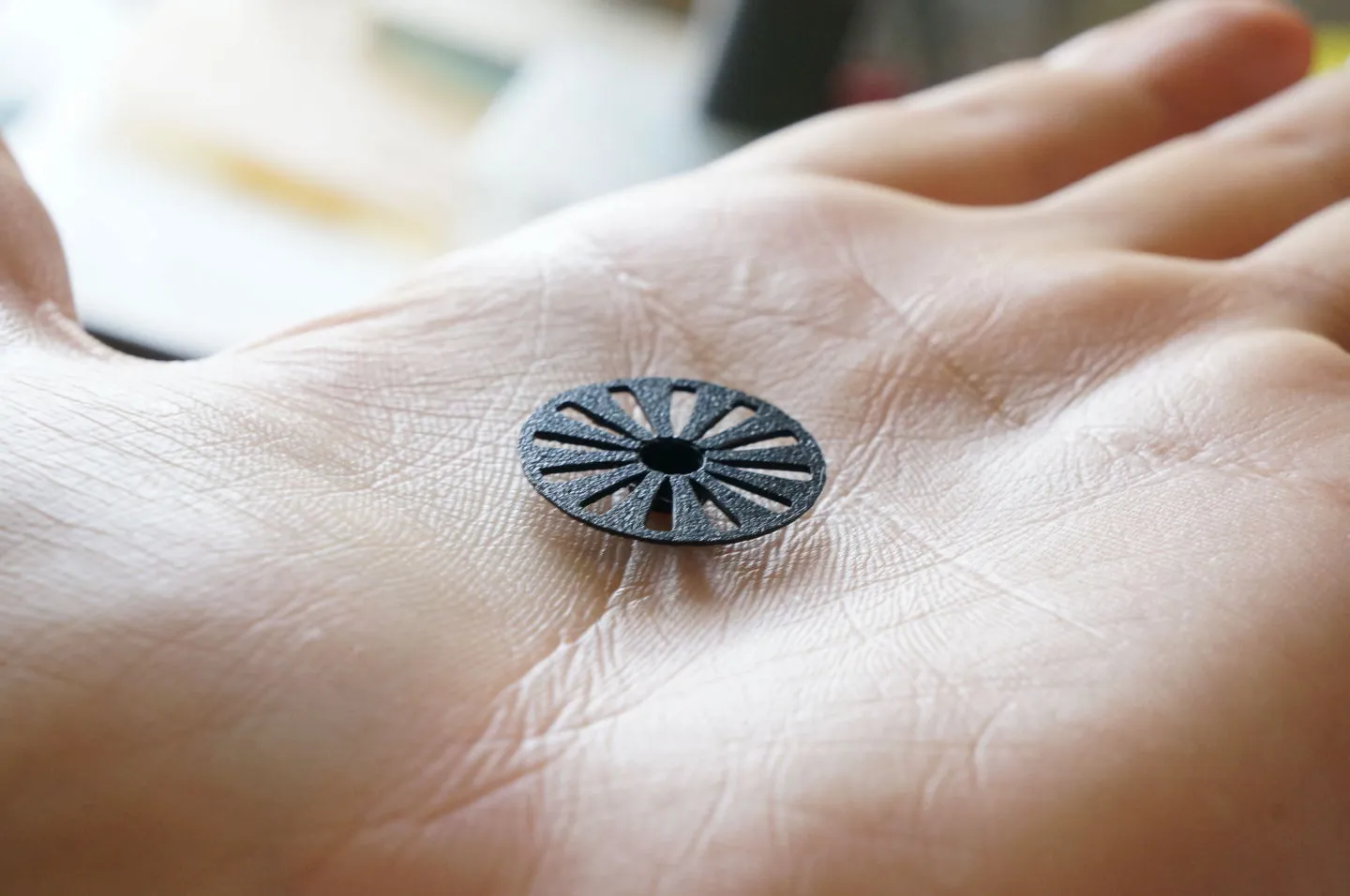

### Phiên bản A1 (nhỏ hơn)
