Phễu nạp BB gắn trên súng BB Red Ryder

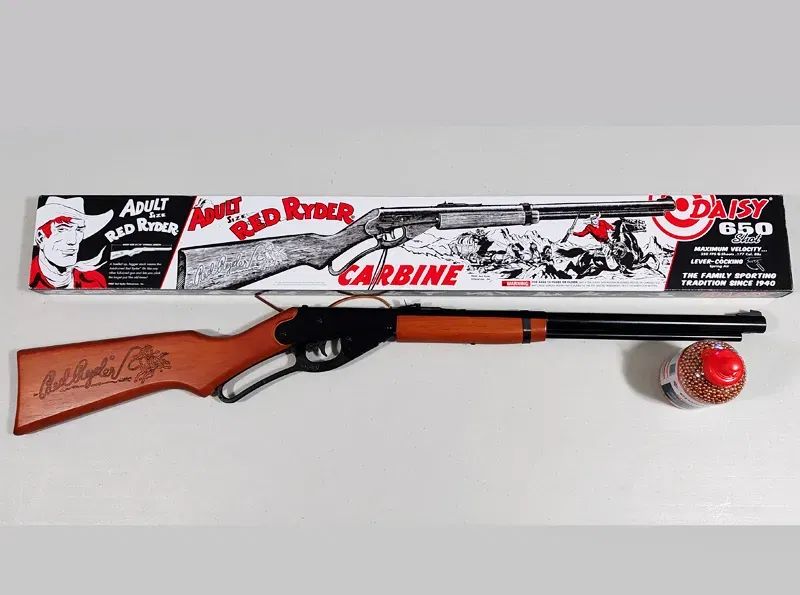

Tôi có một khẩu súng BB Red Ryder, có cách nạp BB khá khó khăn. Tôi muốn thiết kế một phễu nạp BB gắn kèm. Trước khi bắt đầu quá trình đó, tôi đã tìm kiếm và phát hiện ra thiết kế gốc. Nó trông có vẻ sẽ tiết kiệm thời gian thiết kế cho tôi. Nó hoạt động tốt, nhưng tôi đã gặp phải hai vấn đề chính:

1. Thiết kế vuông góc của mẫu gốc khiến cho khẩu súng thường hơi song song với mặt đất khi nạp, điều này yêu cầu phải nghiêng một chút nòng súng và lắc nhẹ để giúp BB không bị tắc ở cổng vào.
2. Thiết kế 2 mảnh là tốt, vì nó loại bỏ nhu cầu in hỗ trợ, nhưng việc dán hai phần lại với nhau có thể khó khăn, về mặt căn chỉnh và đạt được liên kết tốt. Tôi đã mắc sai lầm khi sử dụng keo CA dạng gel, mất một thời gian để khô. Sau khi giữ các mảnh lại với nhau quá lâu, và cố gắng đảm bảo các phần được căn chỉnh, trong khi áp dụng áp lực liên tục, tôi đã có một liên kết yếu mà dễ bị gãy.

Vì vậy, tôi đã điều chỉnh thiết kế gốc để giải quyết những vấn đề này.

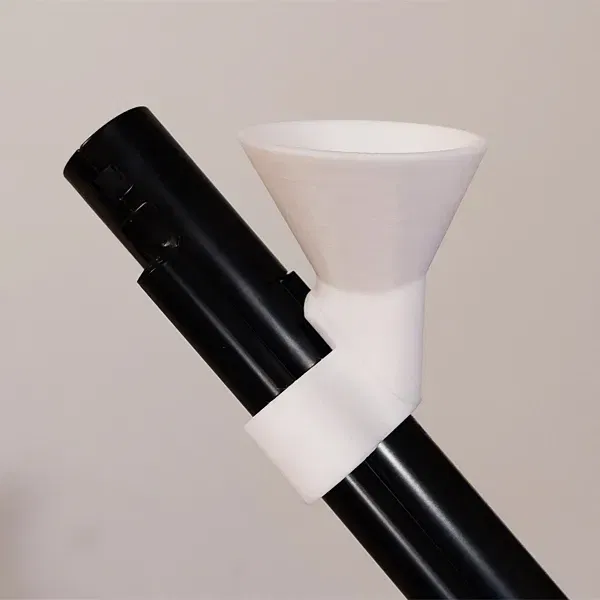

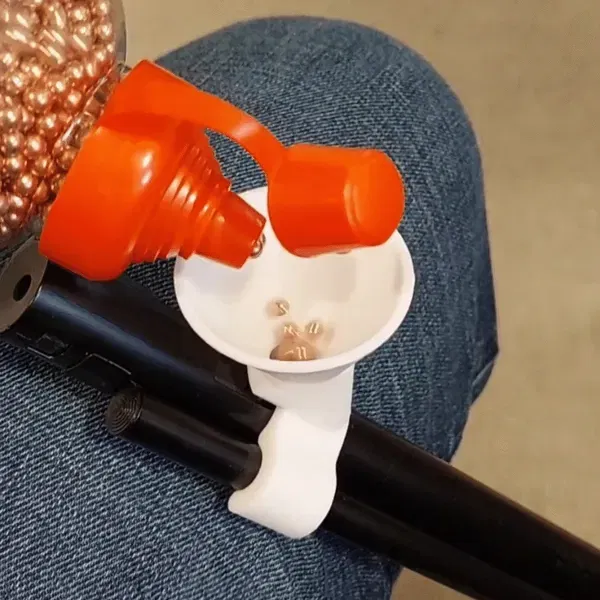

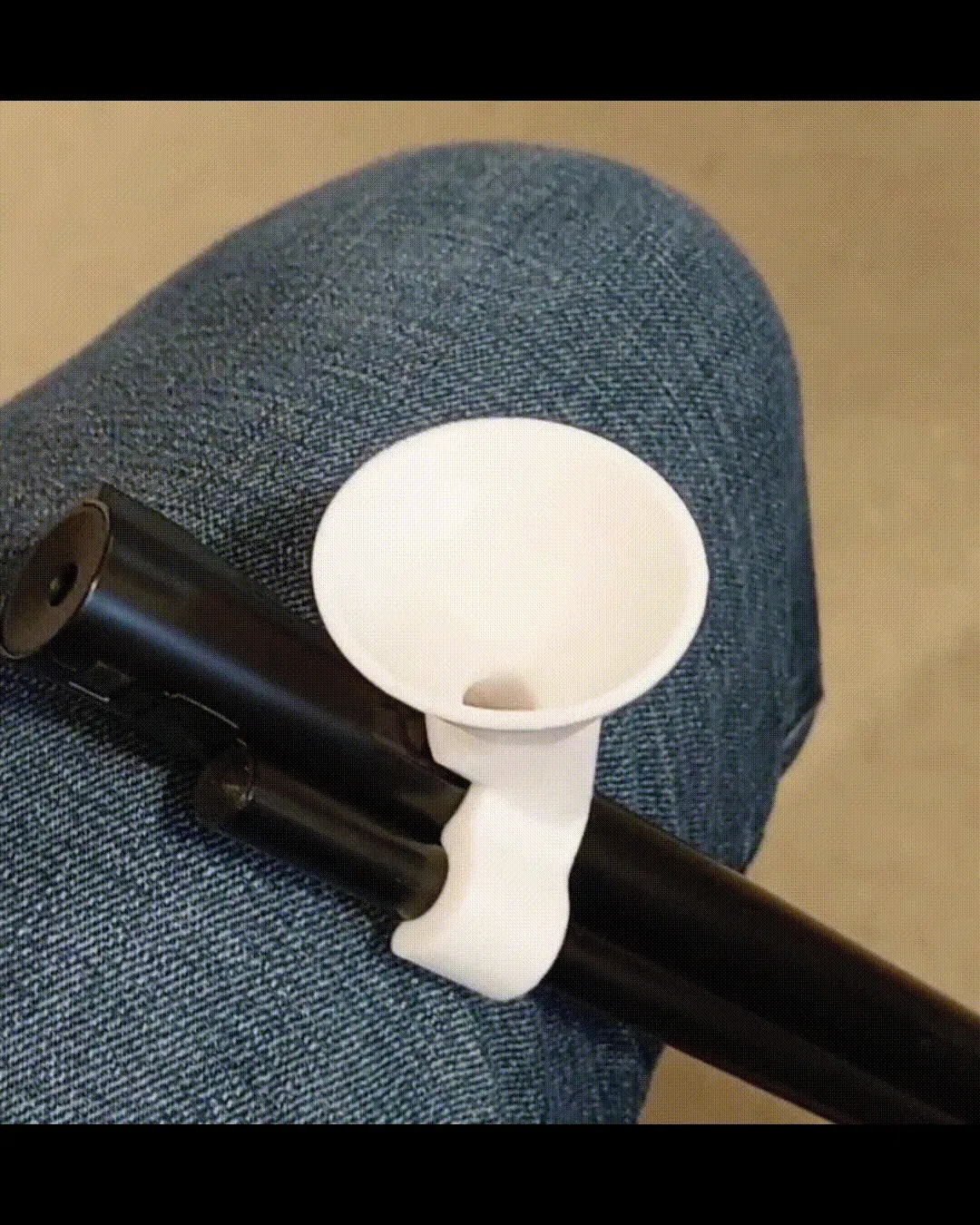

Phễu 45 độ cho phép BB rơi vào nòng súng, thường không bị tắc hoặc rung lắc. BB có thể được nạp bằng cách dựa nòng súng vào bên trong chân của mình, trong khi ngồi trên ghế, hoặc ở ngoài đồng quỳ với một đầu gối lên và một đầu gối xuống (kiểu Daniel Boone). Quá trình rất đơn giản. Tôi đã có thể chụp một số bức ảnh đính kèm và video trong khi cầm camera bằng tay phải và đổ BB bằng tay trái (không phải tay thuận của tôi).

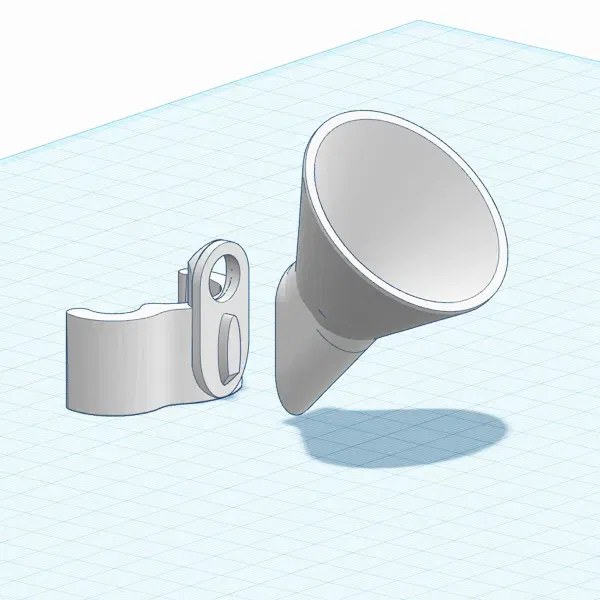

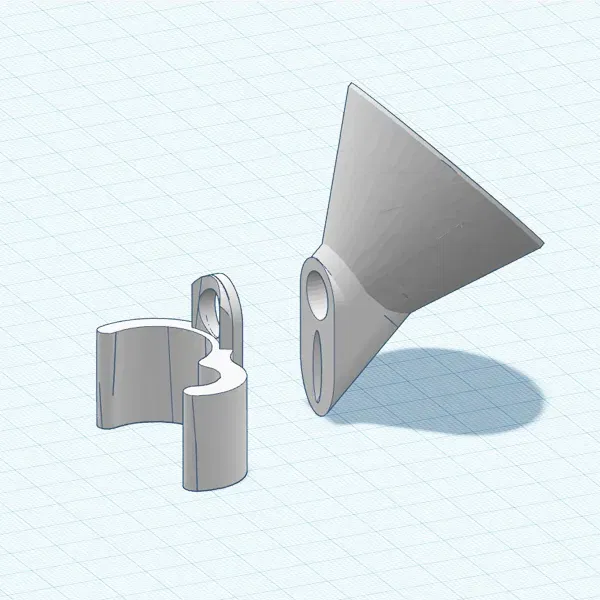

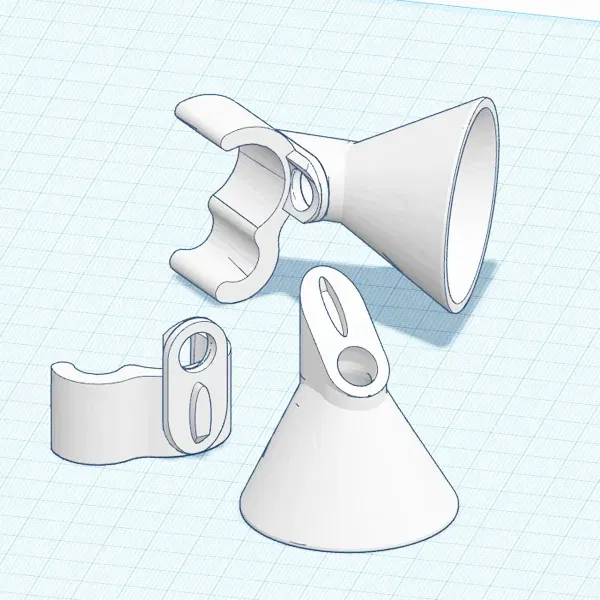

Tôi đã giải quyết vấn đề dán bằng cách thiết kế ở điểm kết nối giữa cột và ổ cắm. Nó hoạt động tốt. Trước khi dán, hãy kiểm tra độ khớp để đảm bảo rằng hai phần khớp sát nhau, không có mảnh vụn in không mong muốn nào cản trở. Sau đó, hãy thoa keo lên một phần tại điểm kết nối và mặt, và ấn các phần lại với nhau. Thiết kế cột và ổ cắm đảm bảo sự căn chỉnh đúng (xem các bức ảnh đính kèm nếu bạn có câu hỏi về độ căn chỉnh). Thiết kế này cũng giúp giảm thiểu khả năng dán hai phần lại với nhau theo hướng sai; tuy nhiên, hãy kiểm tra độ khớp trước khi dán. ;)

Tôi đã in với 100% độ đặc, đây là thói quen chung của tôi cho tất cả các công cụ và phụ kiện mà tôi dự định sử dụng lâu dài. Tôi cũng đã in với một lớp viền vì tôi đã gặp một số vấn đề với việc kẹp bị rời khỏi bàn in và biến thành một đống mì spaghetti. Lớp viền đã giúp giữ mọi thứ ở đúng vị trí.
