Hệ thống vỏ máy in 3D tùy chỉnh từ tấm acrylic 0.93

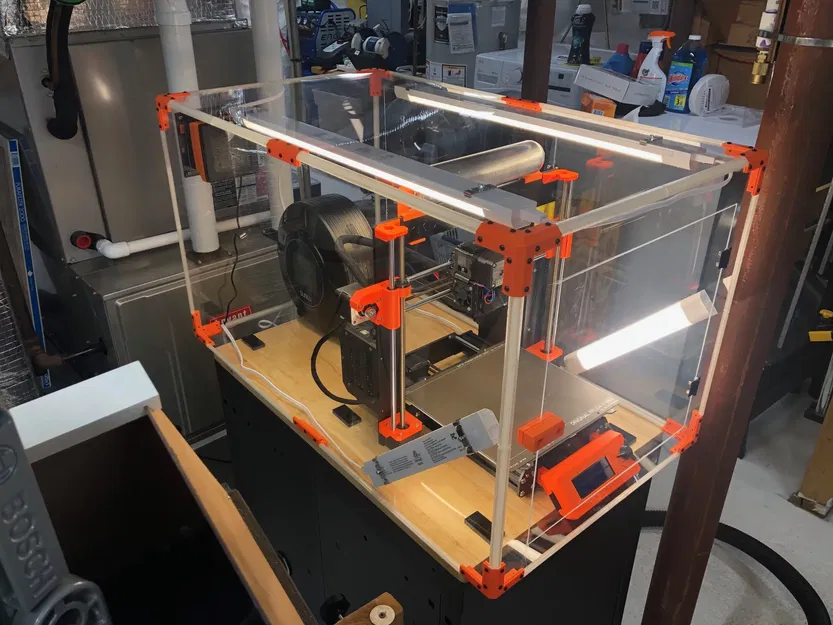

Không dành cho những người yếu tim, nhưng đây là tất cả các bộ phận cần thiết để tạo ra một vỏ máy in 3D tùy chỉnh của riêng bạn. Máy Prusa MK3S+ và máy sấy filament của tôi sống trong tầng hầm, nơi luôn lạnh, vì vậy tôi muốn giữ nhiệt để có những bản in tốt hơn (tức là giảm cong vênh), giữ bụi ra khỏi máy in, và thêm một quạt và bộ lọc HEPA cho các hạt mịn và VOCs. Không có vỏ máy nào có sẵn phù hợp với tất cả các yêu cầu này, vì vậy tôi đã quyết định thiết kế các giá đỡ góc bằng PETG và các miếng đệm TPU sẽ hoạt động với các tấm acrylic 0.93" từ cửa hàng cải thiện nhà cửa. Tôi đã cắt ra các cửa truy cập và lắp đặt đèn LED dưới tủ, và nó hoạt động và trông thật tuyệt:

Những thứ đầu tiên tôi thiết kế là các miếng giá đỡ góc nối các tấm acrylic lại với nhau. Các tấm acrylic đã được cắt thành hai kích thước, 18" X 32" và 18" X 18". (Trên các miếng giá đỡ góc, cần có vật liệu hỗ trợ, ít nhất là cách tôi in chúng trên một ‘trục’, vì vậy những chỗ gồ ghề còn lại từ việc loại bỏ các hỗ trợ có thể làm cho khớp chặt hơn trên ‘trục’ đó.)

Các miếng góc này cũng hoạt động như các hướng dẫn khoan để khoan các lỗ trong quá trình lắp ráp cuối cùng và được thiết kế cho các vít tự khoan #4 này: https://www.mcmaster.com/90417A117/ Vì khớp chặt, đôi khi cần một cú đập nhẹ của búa để hoàn toàn ngồi đúng vị trí, tôi khuyên bạn nên cắt các cửa truy cập trước khi lắp ráp cuối cùng.

Thành phần chính khác là các miếng đệm TPU linh hoạt điền vào các khoảng trống giữa các miếng góc cứng. Việc linh hoạt cho phép chúng được đẩy vào vị trí trong quá trình lắp ráp cuối cùng, và chúng có thể được cắt theo chiều dài cần thiết để đi qua các dây/cáp. Tôi có hai chiều dài khác nhau trong thiết kế, một cái để đi giữa các miếng ‘giữa-góc’ và một cái để đi giữa các miếng ‘trên-góc’. Vì vậy, cần hai miếng đệm để lấp đầy mỗi phần.

Tôi đã cắt các cửa ra vào ở phía trước và bên, và sử dụng một số bản lề từ trung tâm cải tiến nhà ở. Nhưng tôi không thể tìm thấy bất kỳ chốt nào phù hợp, vì vậy tôi đã thiết kế một số cái hoạt động với nam châm nhỏ mà bạn có thể tìm thấy ở đây: https://a.co/d/iU1vmuz

Một nam châm được bắt vít vào vỏ, và cái còn lại nằm bên trong túi ở phần tay cầm phía trước, vì vậy chúng ‘kết nối’ với nhau khi chốt được đóng lại. Các mảnh phía trước và phía sau của tay cầm được ‘khóa’ lại với nhau và được giữ chặt bằng một con vít:

Thành phần cuối cùng là thêm một quạt và bộ lọc HEPA, vì vậy tôi đã tìm thấy một quạt vỏ AV 3 tốc độ ở đây: https://a.co/d/5V63bMg

Và một bộ lọc HEPA có kích thước gần đúng: https://a.co/d/5AjNYm0

Bộ lọc lớn hơn một chút, vì vậy tôi đã thiết kế một bộ chuyển đổi phù hợp bằng ma sát giữa hai cái:

Khi các cửa đóng lại, có một chút rò rỉ xung quanh các viền của chúng, vì vậy quạt từ từ hút không khí bên ngoài vào và có lẽ duy trì áp suất âm nhẹ bên trong vỏ. Tôi không ngửi thấy mùi PLA hoặc PETG điển hình trong tầng hầm khi in, vì vậy việc lọc có vẻ đang hoạt động. Nhiệt độ có thể lên đến khoảng 80 độ F trong một lần in PETG dài, vì vậy tôi có thể mở cửa một chút để cho không khí vào nếu tôi muốn giảm nhiệt độ.

Vì vậy, với ánh sáng LED và đã lắp ráp hoàn chỉnh, nó hoạt động tuyệt vời và xứng đáng với nỗ lực lắp ráp.
