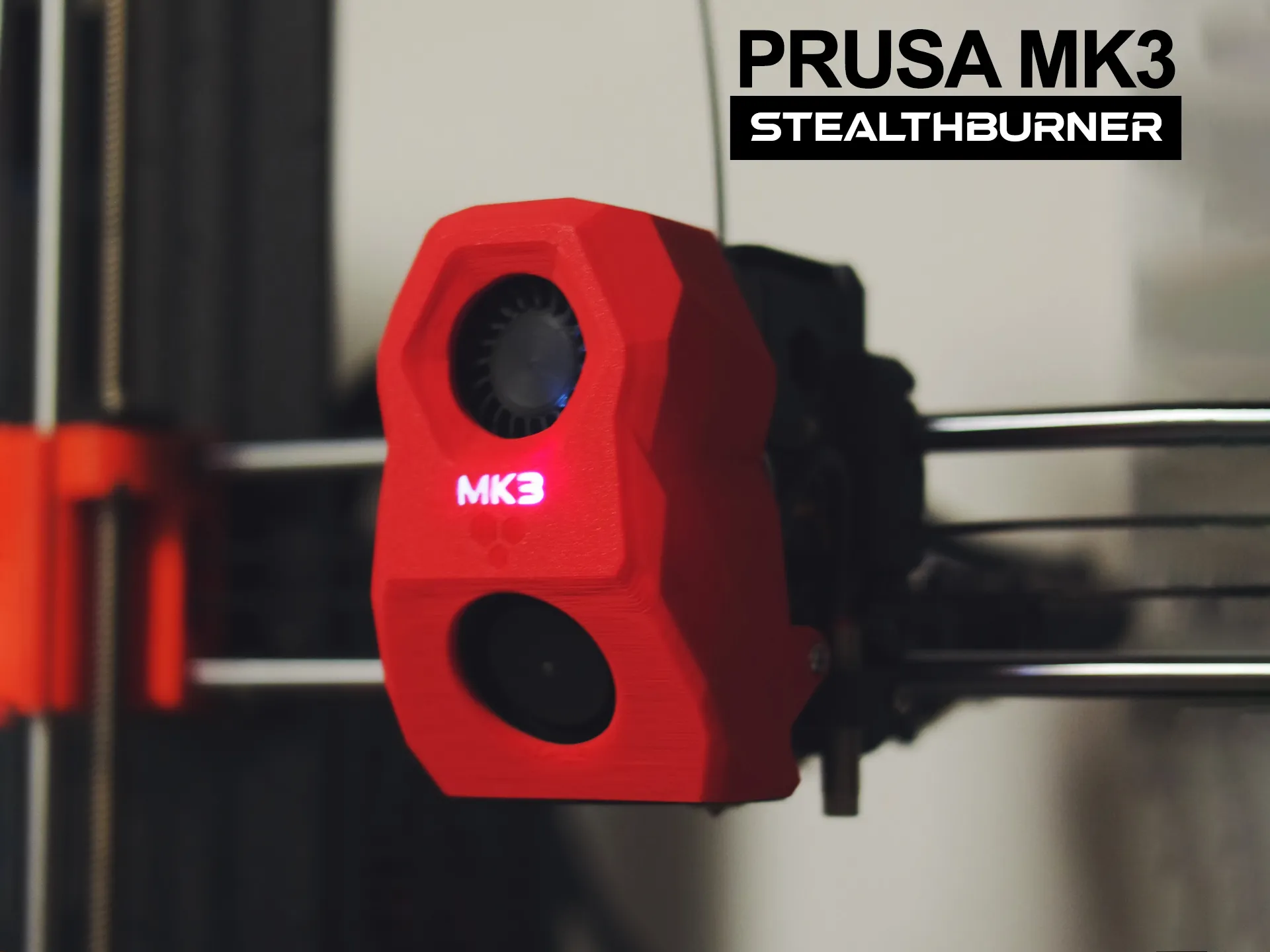

Vỏ Stealthburner MK3 (s+) V0.5 cho đầu đùn MK3s+
Tôi xin giới thiệu với bạn bản mod vỏ Stealthburner (không chính thức) của tôi cho đầu đùn mk3s+
Mô tả
MK3 Stealthburner V0.5

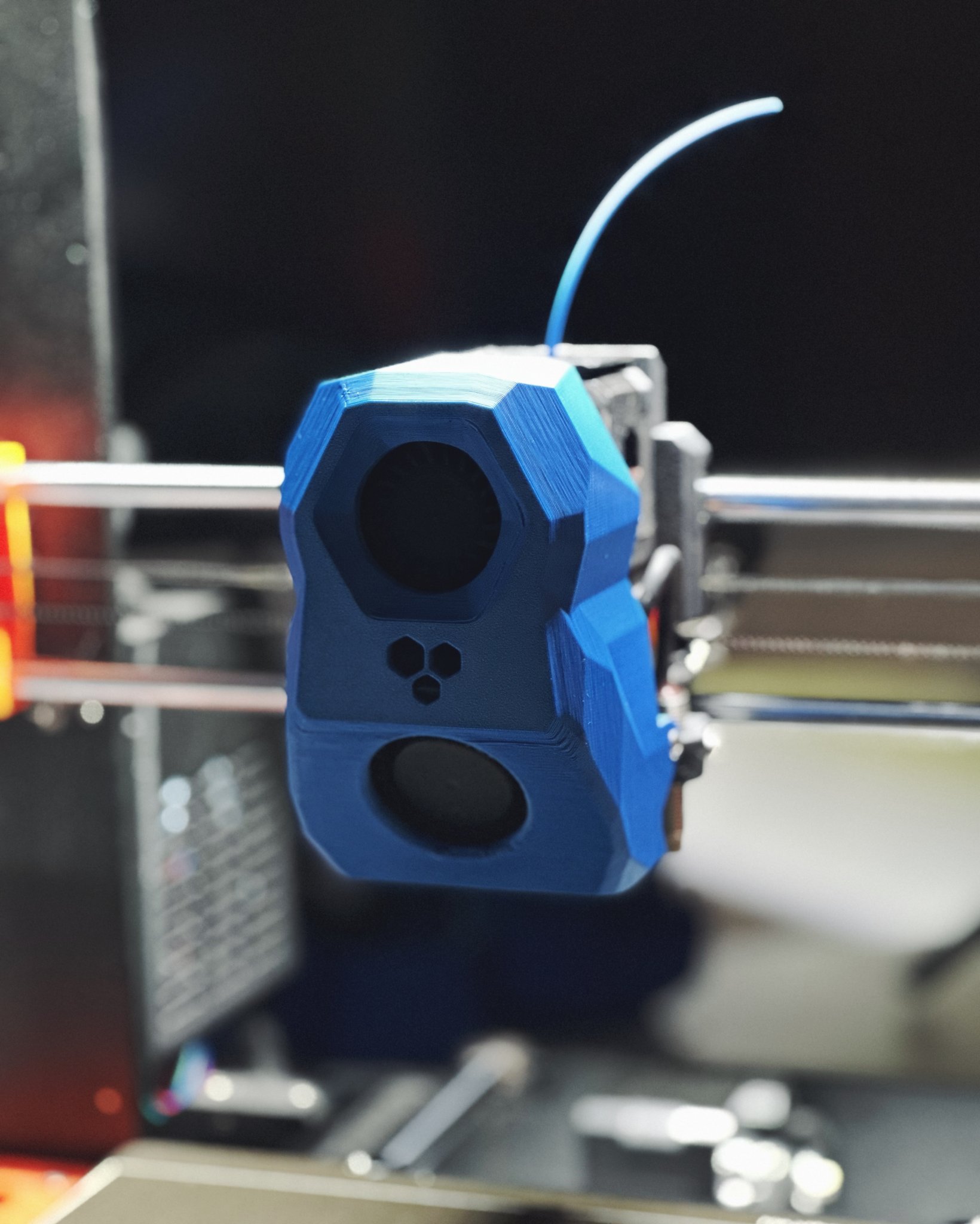

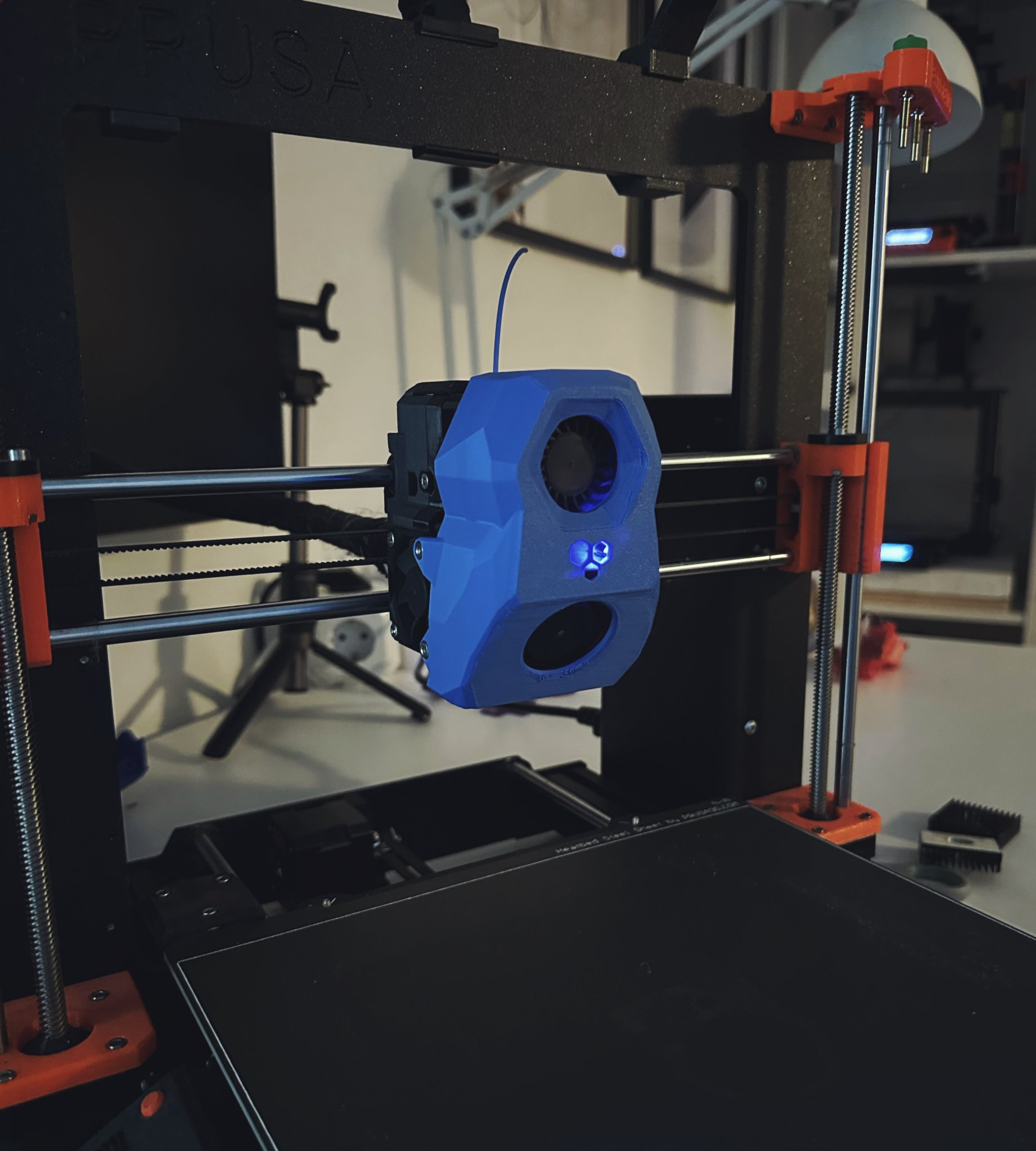

Đây là bản mod vỏ Stealthburner của tôi cho bộ trục mk3s+ gốc. Lưu ý rằng đây chỉ là một bản nâng cấp thiết kế và 'quạt' phía trên thực sự là một bộ hiển thị trục (tôi cũng có thể làm một phiên bản với quạt hoạt động trong tương lai). Cũng lưu ý rằng đây là một bản mod không chính thức nên nó không liên quan trực tiếp đến prusa hoặc voron. Việc lắp đặt (không có đèn LED) chỉ mất vài phút và tất cả các bộ phận in sẽ không cần hỗ trợ nào.
Vẫn còn một vài điều cần tối ưu hóa nhưng nó đã hoàn toàn hoạt động. Tôi cũng đã thử nghiệm tấm chắn mới với hiệu suất quáhang và tôi không thấy sự khác biệt so với tấm chắn gốc.
Bạn sẽ cần một vài đai ốc hex và t bổ sung và cần thay thế một vài ốc vít bằng một biến thể dài hơn cho bản nâng cấp này. Bạn có thể sử dụng chúng từ túi dự phòng đi kèm với bộ.
Phần cứng bổ sung cần thiết
TBA
Lắp đặt
- In tất cả các bộ phận. Chúng đã được định hướng đúng và sẽ không cần hỗ trợ nào. Có thể làm sạch chúng sau khi in.
- Gỡ bỏ quạt in, tấm chắn quạt cũ, giá đỡ quạt và nắp trục.
- Chuẩn bị các bộ phận in mới như trong hình.
- Lắp đặt nắp trục mới.
- Bây giờ lắp đặt tấm chắn quạt trước và sau đó là giá đỡ quạt in.
- Lắp lại quạt. Có một lối đi riêng để chạy dây ở bên cạnh. Lưu ý rằng bạn sẽ chỉ sử dụng ốc vít dưới cùng bên phải ở đây, quạt cũng sẽ được giữ cố định bởi nắp Stealthburner. Cũng lắp đặt bộ hiển thị trục (có thể sử dụng miếng đệm nếu nam châm của bạn không đủ dày.)
- Bây giờ lắp đặt nắp stealthburner. Bạn có thể cần ốc vít dài hơn cho quạt trục và một ốc M3x10 ở bên phải.
Chiếu sáng bổ sung

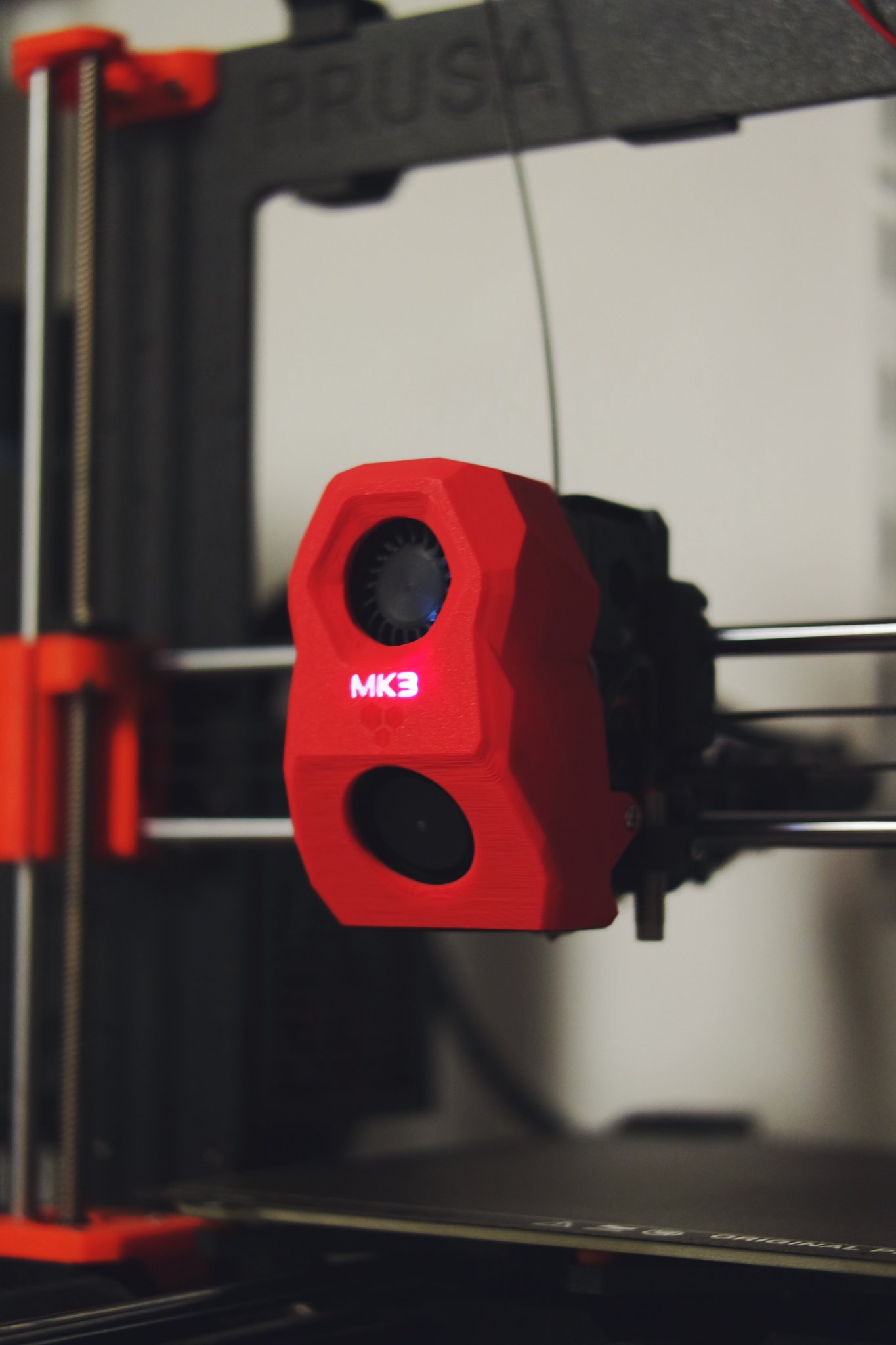

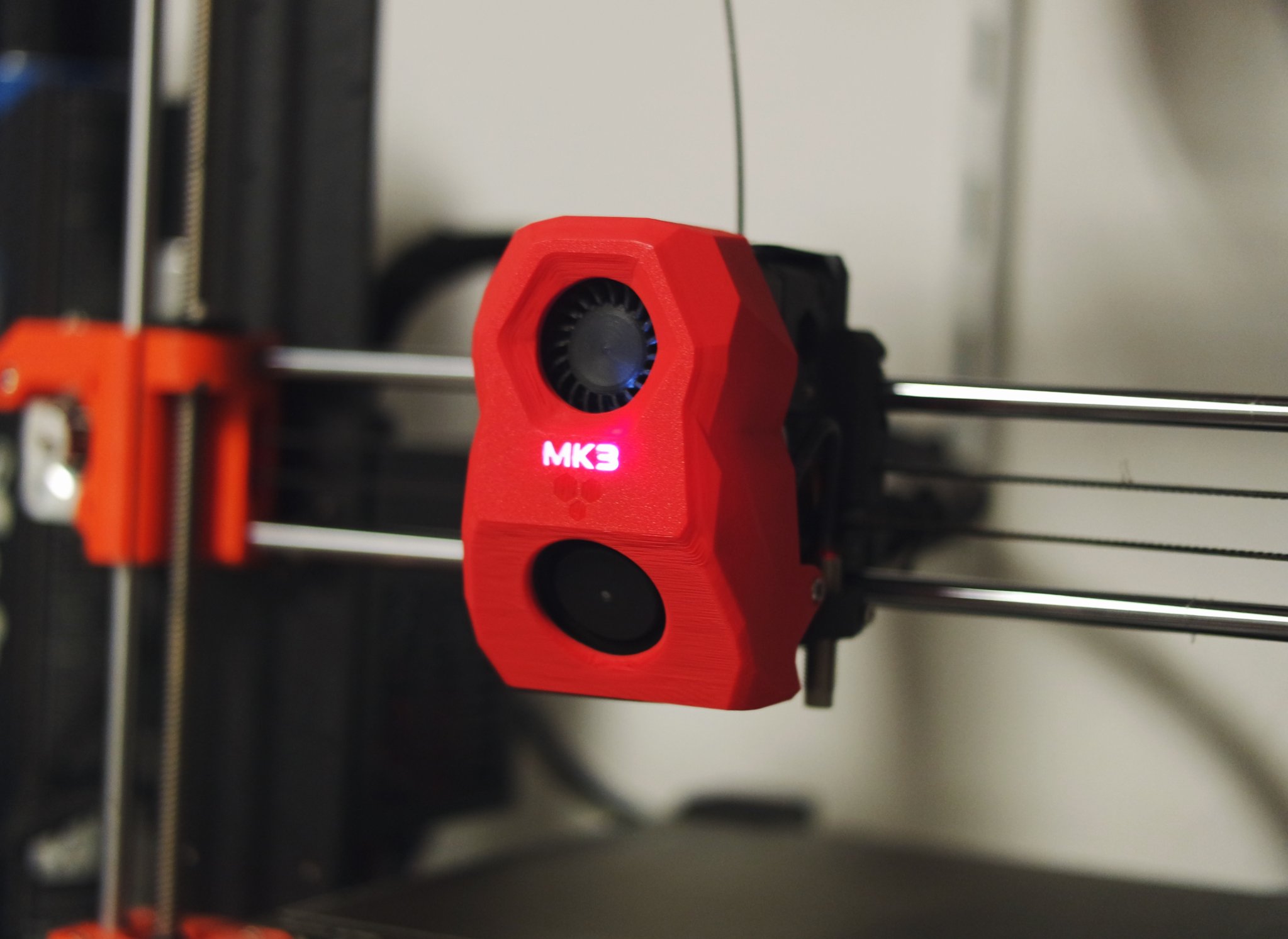

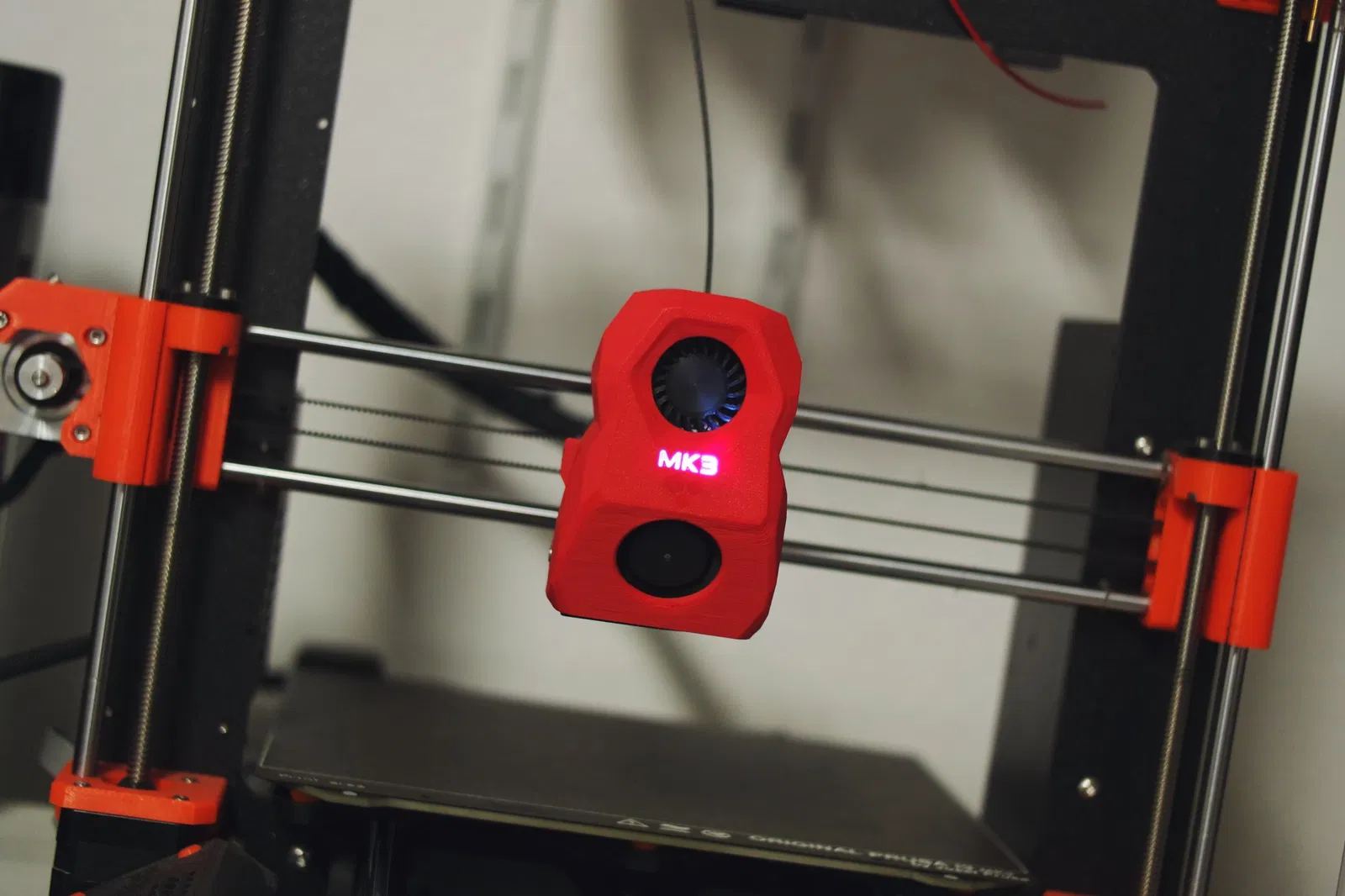

Bạn có thể muốn thêm một LED bổ sung cho Logo MK3. Lưu ý rằng mod LED vẫn cần một vài cải tiến. Nếu bạn muốn sử dụng một LED, bạn cũng nên in ‘optional_LED_logo_cover’. Tôi khuyên bạn nên in nó bằng màu trắng. Sử dụng một chút keo để gắn nó (có một công cụ căn chỉnh ở bên phải. Cũng sử dụng một chút keo nóng để cố định LED.
Tất cả các bộ phận đều được gán nhãn với một số phiên bản để bạn có thể dễ dàng phát hiện bất kỳ thay đổi nào trong tương lai! Cũng hãy cho tôi biết nếu bạn có bất kỳ đề xuất nào!
Changelog:
- 01/04/2023: Ngày phát hành
Chúc bạn in ấn vui vẻ! NK
