Mẫu lắp đặt bàn router cho JessEm hoặc Kreg

Mẫu router để cắt ra phần chèn cho các bộ nâng router sử dụng các tấm tiêu chuẩn 9.5mm x 235mm x 298mm hoặc 3⁄8" x 9 1⁄4" x 11 3⁄4" như:

• JessEm Mast-R-Lift II (02120, 02123)
• JessEm Rout-R-Lift II (02310, 02311, 02312, 02313, 02314)
• JessEm Rout-R-Lift Prestige (02320, 02321, 02322, 02323)

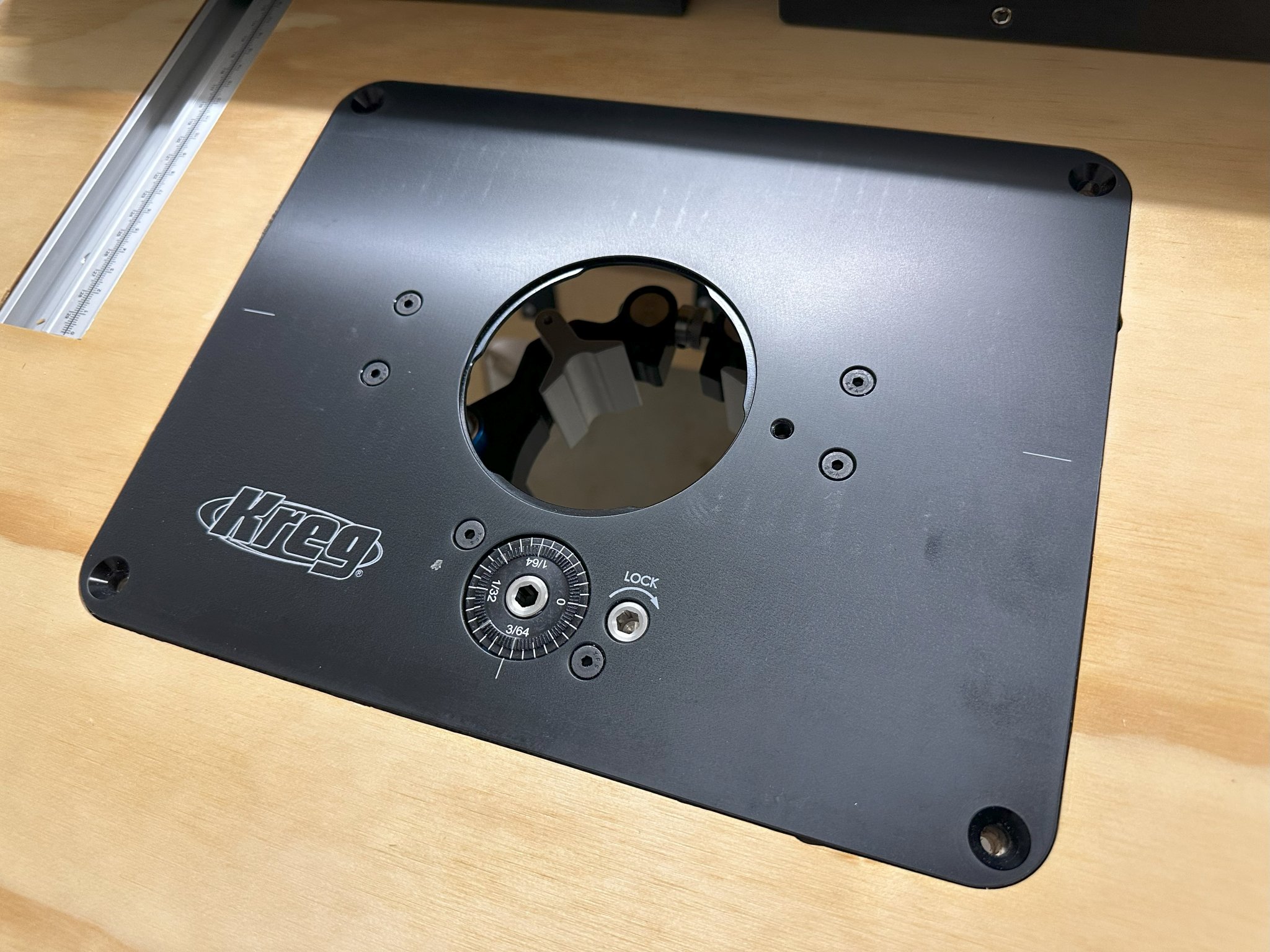

• Kreg Precision Router Lift (KR-PRS5000)

Mẫu này sử dụng bán kính 19mm ở các góc của tấm router.

Thông tin in ấn

Để hỗ trợ các máy in có bàn in nhỏ hơn, các mẫu được chia thành các mảnh, có thể in riêng biệt và ghép lại với nhau.

In bằng PLA với 10% độ đặc, với ba vòng tường, đầu in 0.4mm với các lớp 0.2mm.

Cài đặt tấm router

Bạn sẽ cần

• Mũi router cắt phẳng lật 26mm/1" (nơi mà vòng bi gần nhất với thân mũi router). Nếu sử dụng mũi ngắn hơn trên một router cắt, giảm chiều cao của các mẫu để cho phép độ sâu cắt đủ.

Để cắt ra lỗ cho bàn router

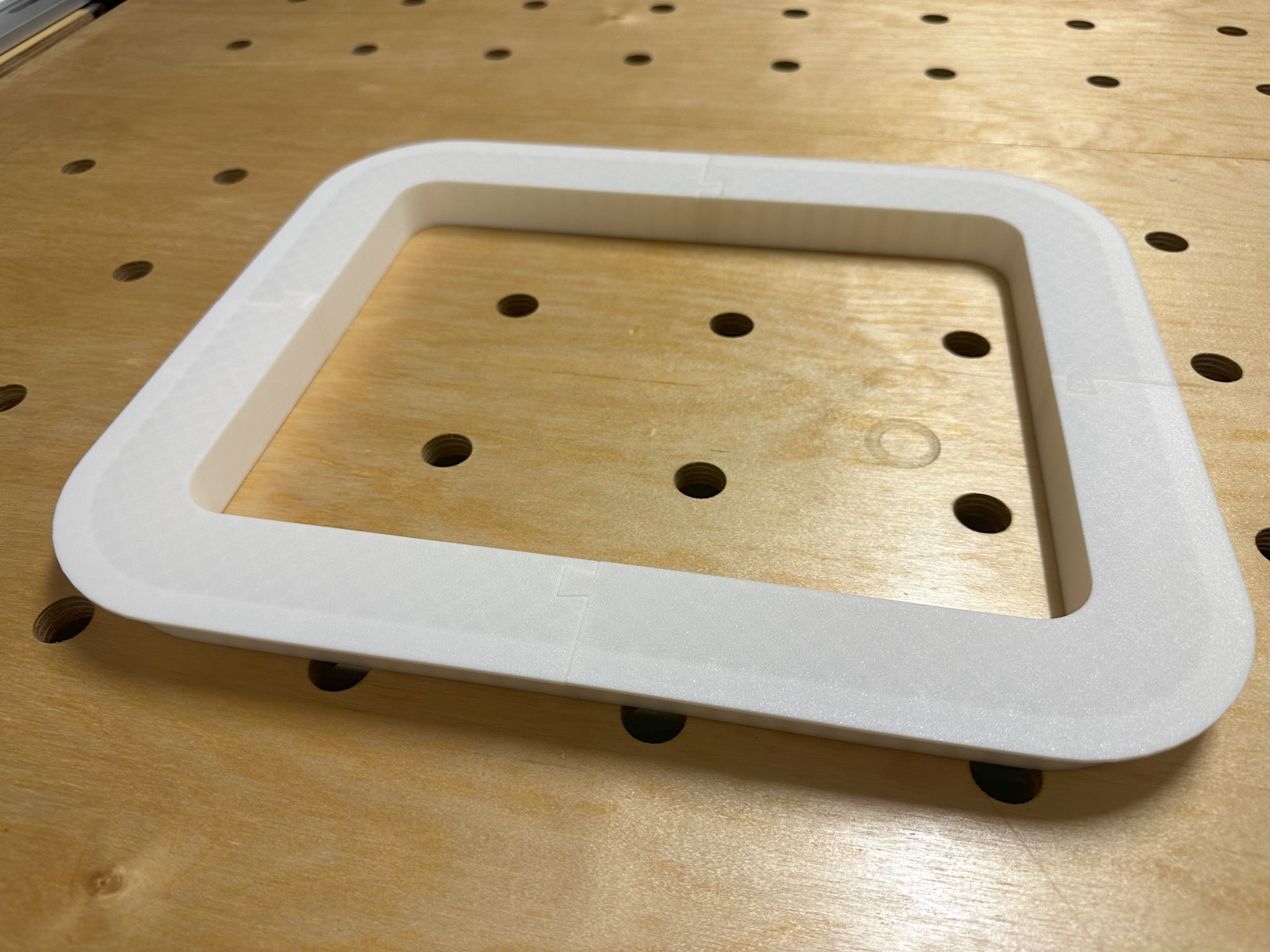

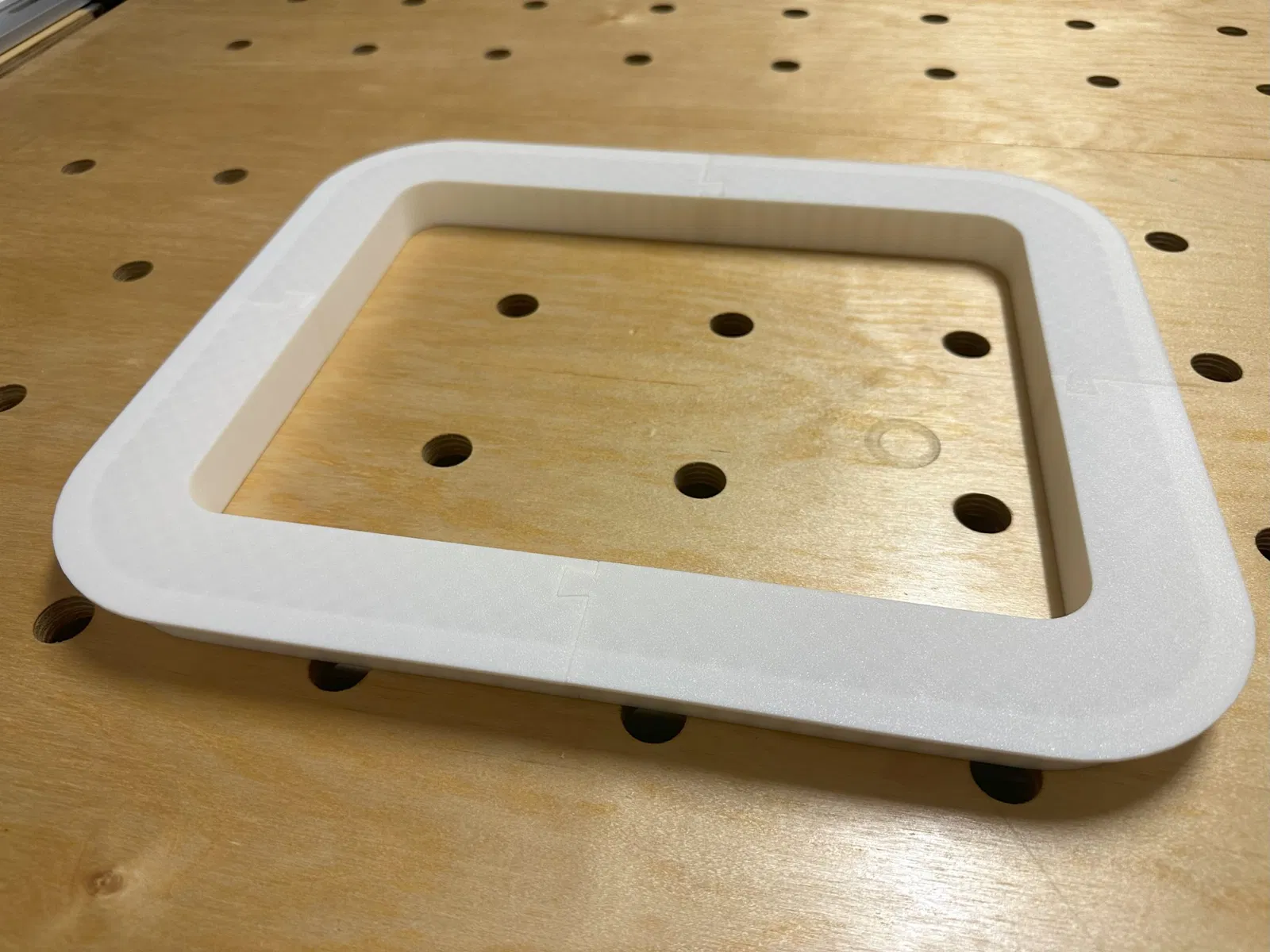

1. In 4 x Mẫu bàn router - mảnh bên trong.
2. Lắp ráp bốn mảnh lại với nhau. Sử dụng băng keo xanh/băng keo vẽ/băng keo che trên bề mặt gỗ. Gắn mẫu vào băng keo trên bề mặt gỗ bằng băng keo hai mặt.
3. Đục xuyên qua gỗ sử dụng cạnh bên trong của mẫu làm hướng dẫn. Nếu bạn không có máy khoan cắm, khoan một lỗ để bắt đầu việc khoan.

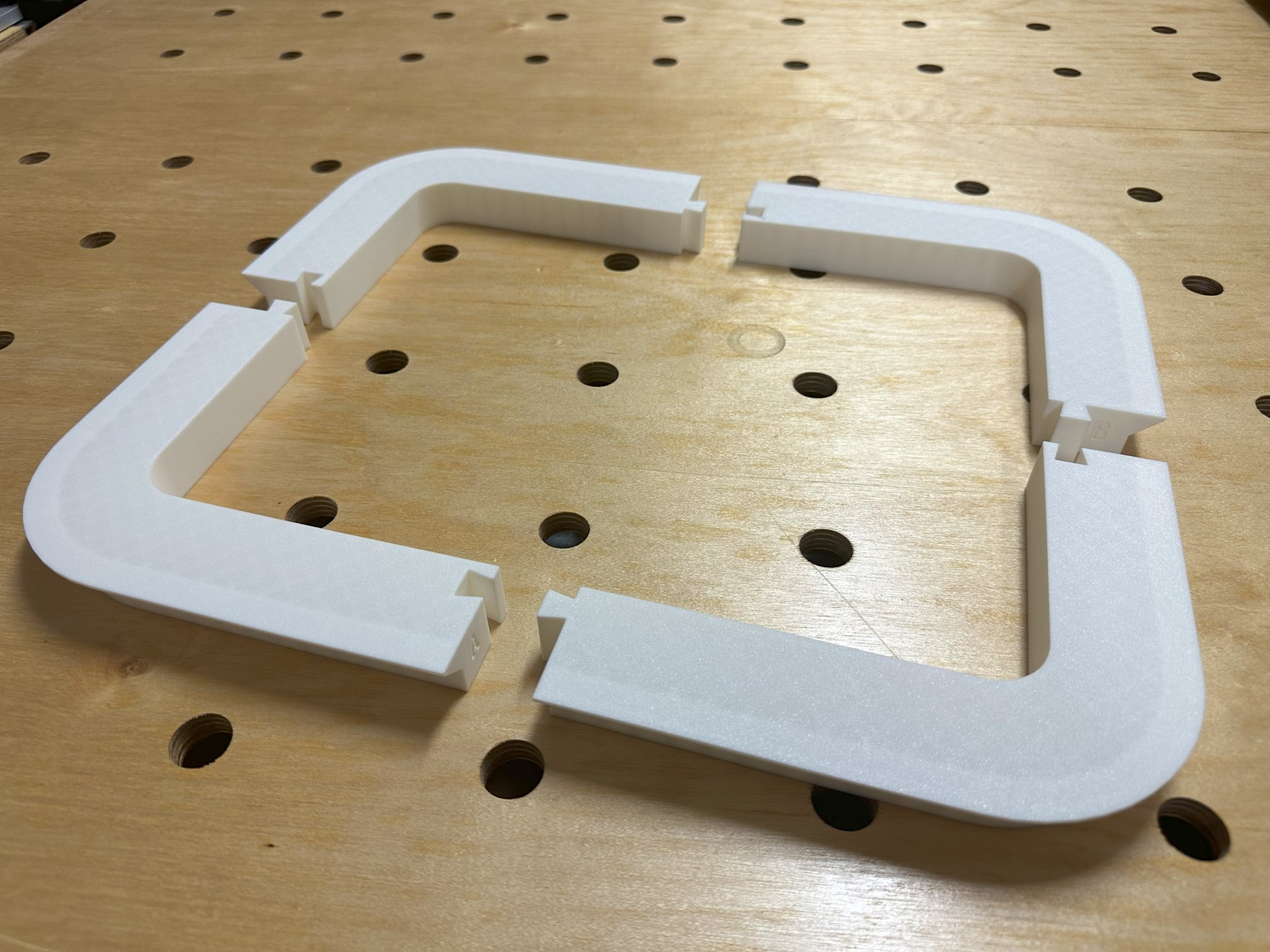

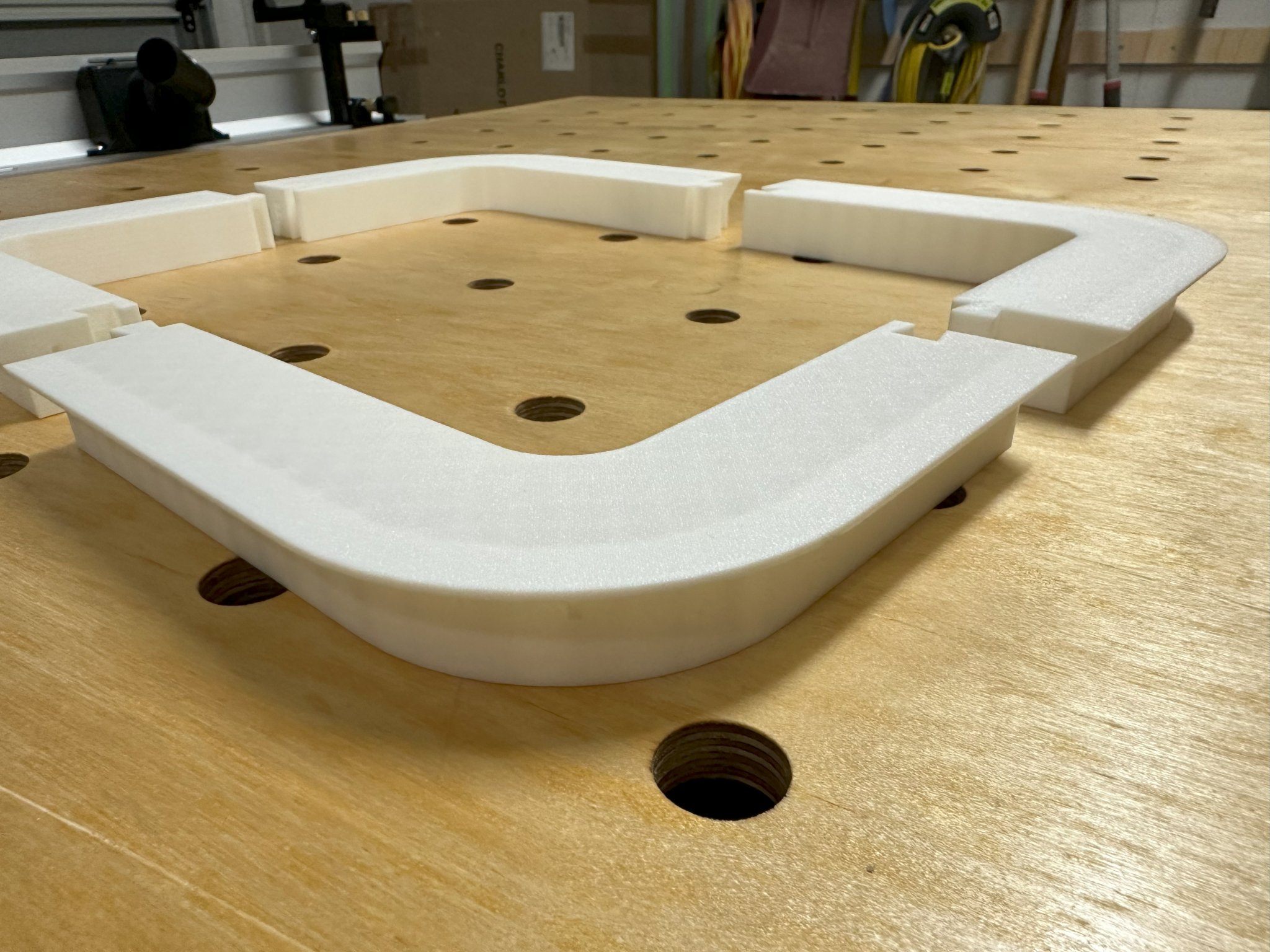

4. In 2 x Mẫu bàn router - mảnh bên ngoài 1 và 2 x Mẫu bàn router - mảnh bên ngoài 2. Nếu bàn in của bạn đủ lớn, hãy in 2 x Mẫu bàn router - mảnh bên ngoài 1+2 để tiết kiệm thời gian in.

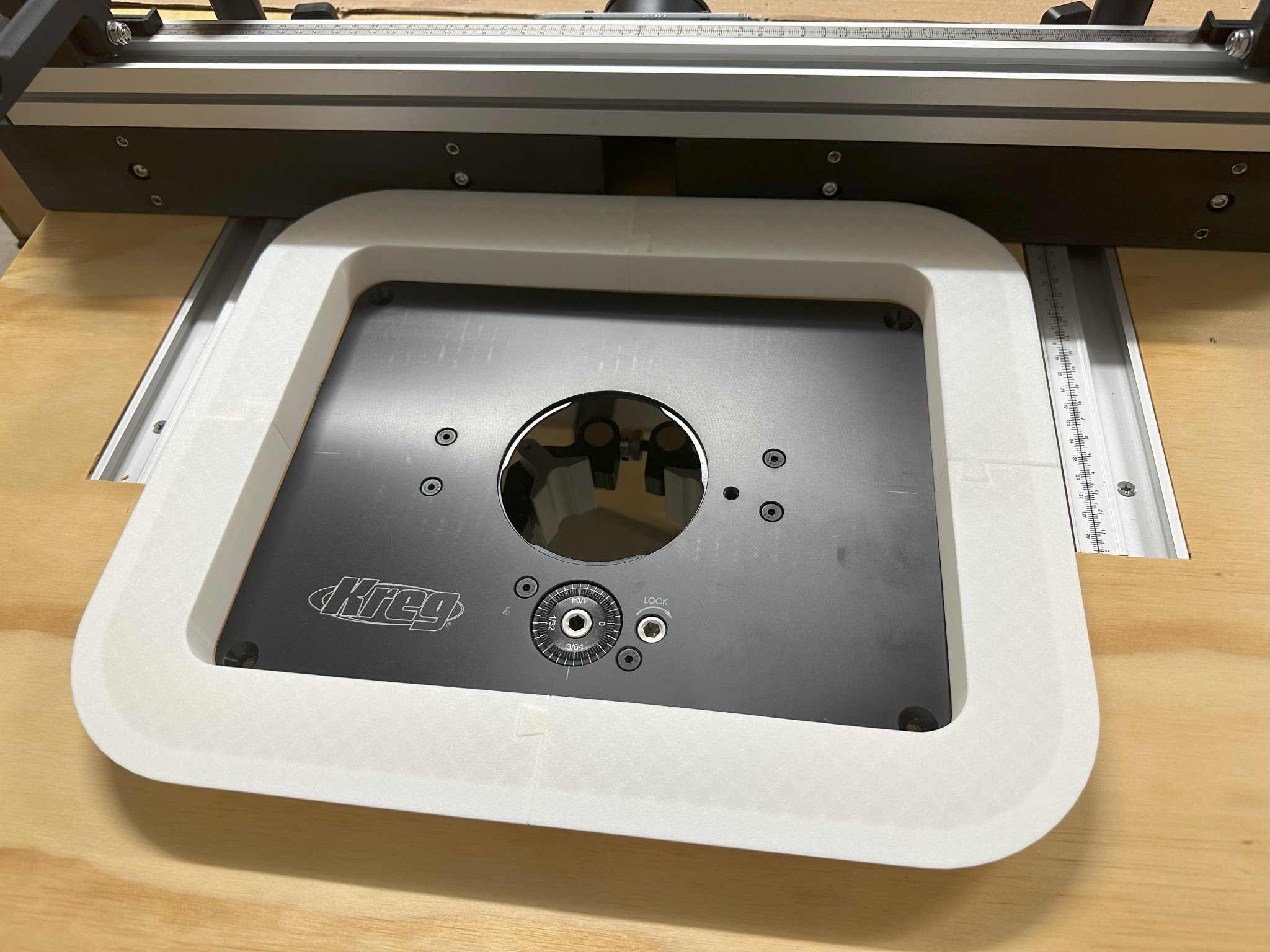

5. Lắp ráp bốn mảnh và định vị đều bên ngoài lỗ đã cắt ở các bước trước. Sử dụng băng keo xanh/băng keo vẽ/băng keo che trên bề mặt gỗ. Gắn mẫu vào băng keo trên bề mặt gỗ bằng băng keo hai mặt.
6. Đục bỏ phần gỗ còn lại sử dụng cạnh bên trong của mẫu đến độ sâu 9.5mm hoặc 3⁄8".
7. Tùy thuộc vào độ dày của mặt bàn router của bạn, và mô hình nâng router (JessEm sử dụng các vít gắn nhỏ hơn xung quanh cạnh của tấm, trong khi các tấm Kreg có các vít gắn lớn hơn ở mỗi góc của tấm) bạn có thể cần dán các dải gỗ quanh mặt dưới của mặt bàn để cung cấp độ sâu đủ cho các vít gắn tấm router.

Cập nhật

• 2024-03-11 - độ rộng của mảnh bên ngoài đã tăng lên để ngăn chặn sự rung lắc của router. Tôi đã có một vài vết nhỏ ở cạnh bên ngoài của bàn router do mẫu không đủ rộng để hỗ trợ vững chắc máy router cắt.
