Vỏ bảo vệ mỏng cho Heltec Wireless Paper

Case cho Heltec Wireless Paper, có rất ít case cho nó, vì vậy tôi đã quyết định làm một cái và chia sẻ ở đây.

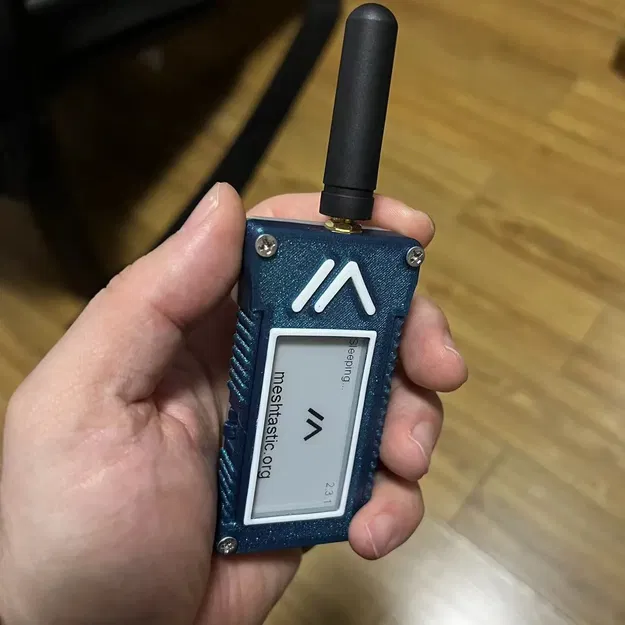

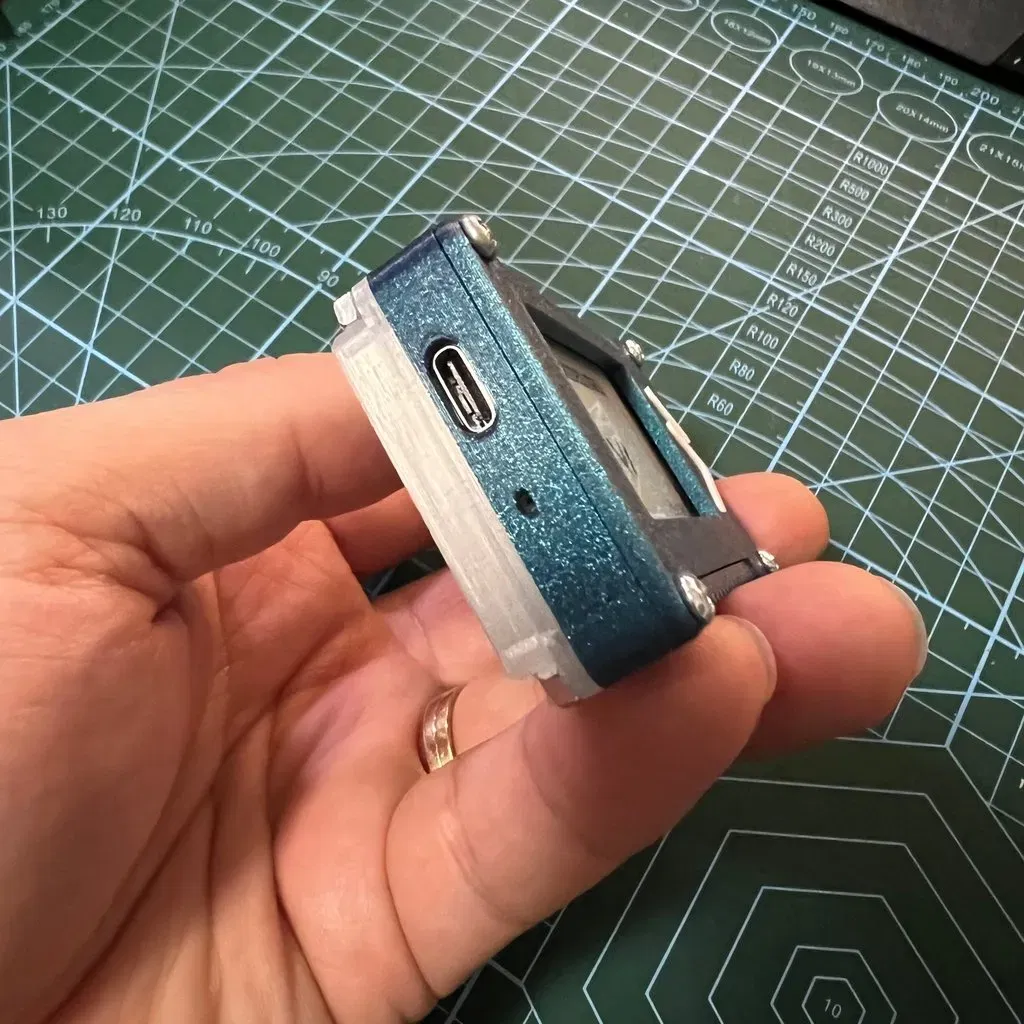

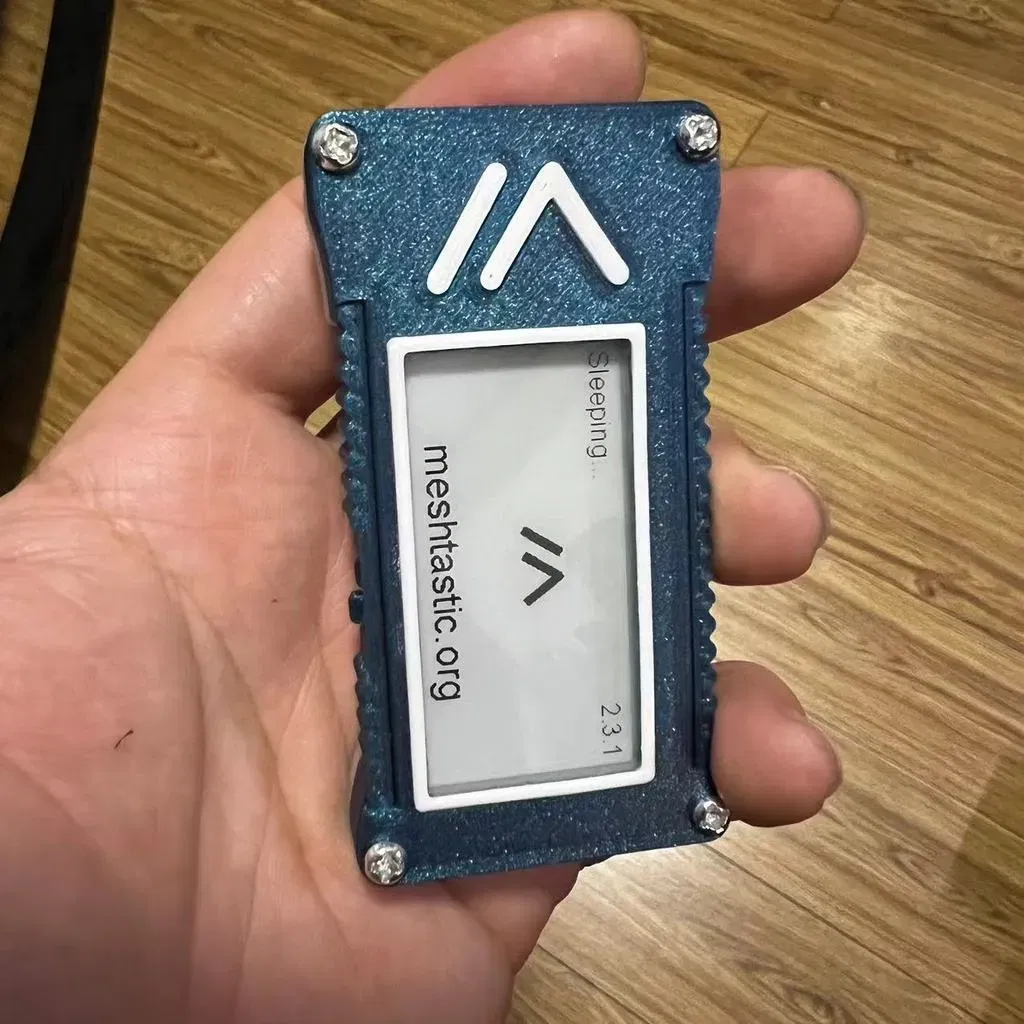

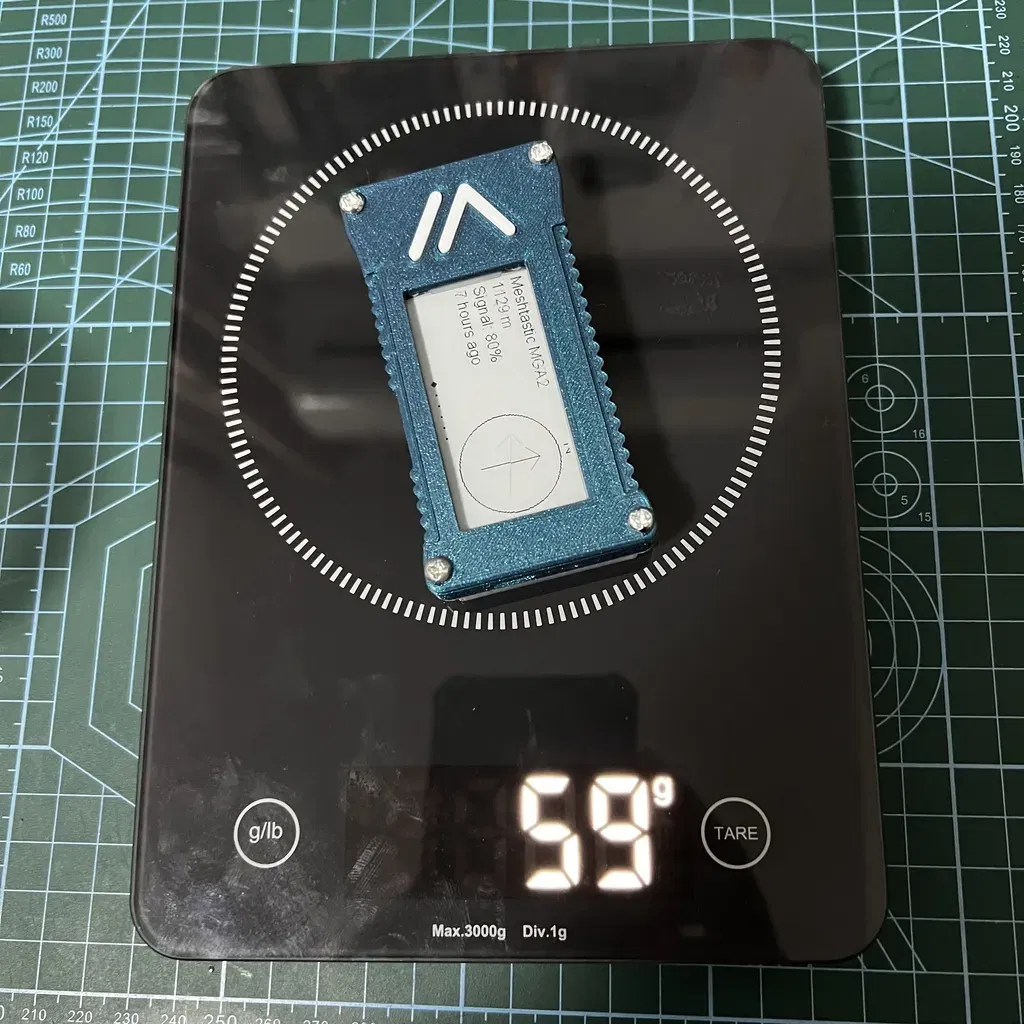

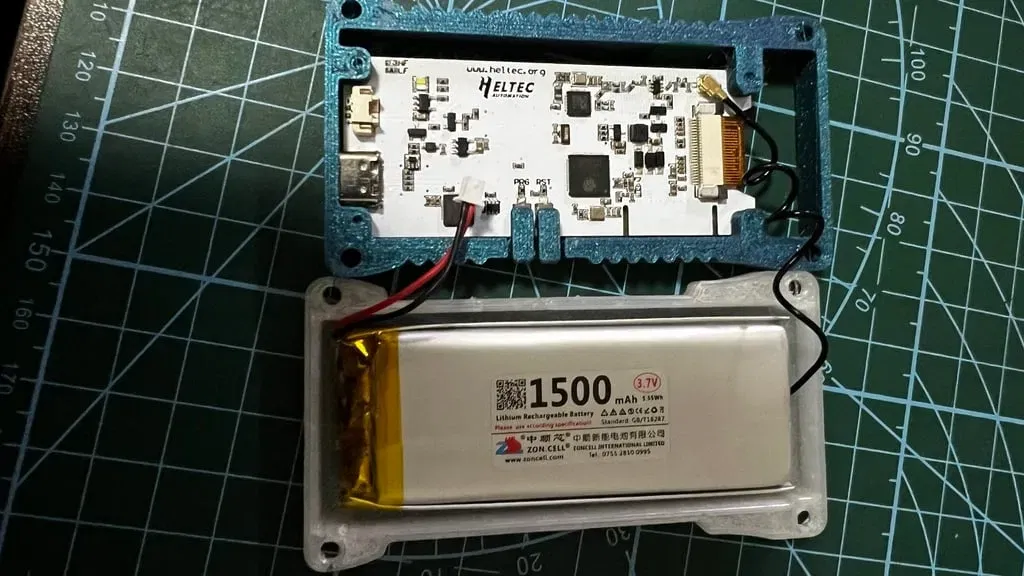

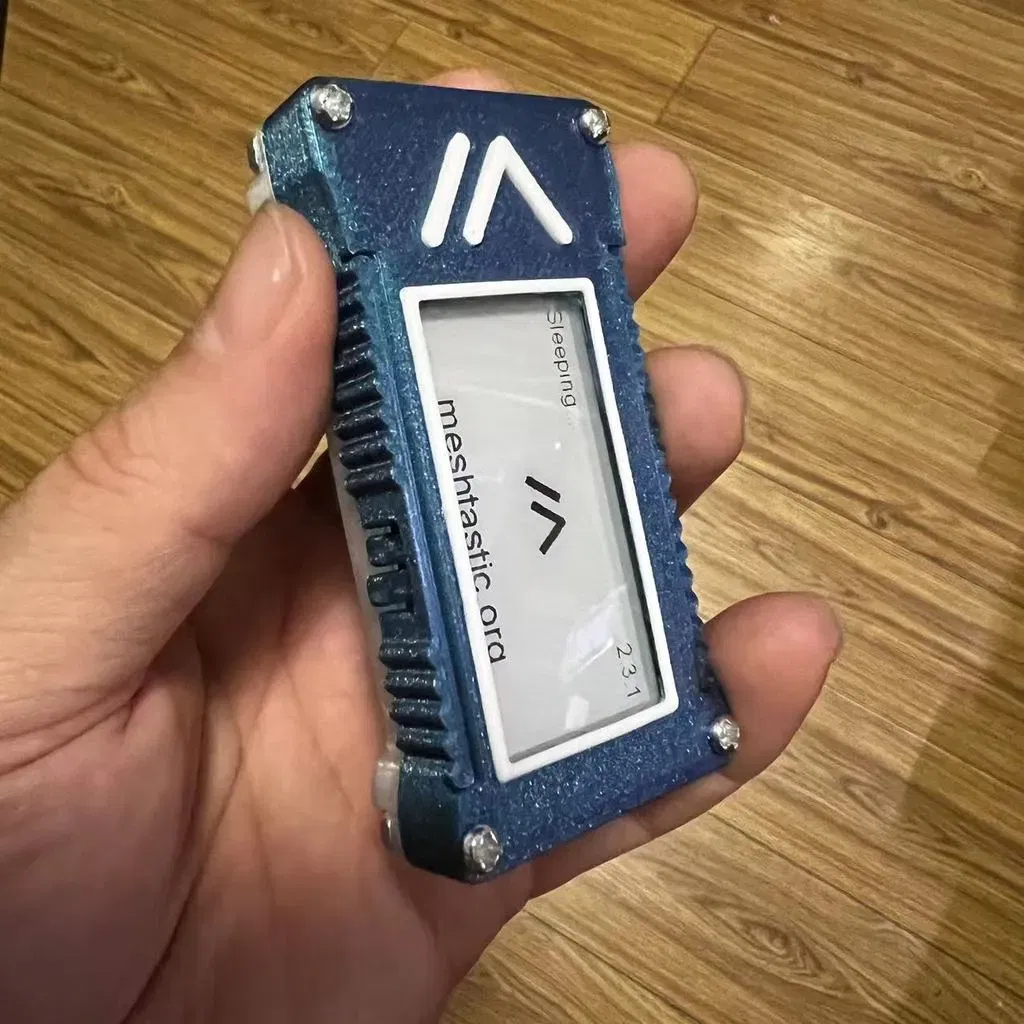

Mục tiêu của tôi là làm cho nó mỏng nhất có thể. Kích thước cuối cùng của case: 46mm x 87mm x 18mm và chỉ khoảng 60g với bo mạch và pin. Case này dành cho pin 1500mAh với kích thước 30mm x 78mm x 4mm (tối đa 32mm x 79mm x 5mm) và để loại bỏ ăng-ten SMA cồng kềnh, tôi đã sử dụng một cái FPC (chúng hoạt động rất tốt!).

Bạn sẽ cần 4x vít M3 14mm và 4x đai ốc M3. Để cố định bo mạch vào khung, bạn sẽ cần 4x M1.6 5mm. Bạn có thể sử dụng các vít đi kèm với bo mạch, chỉ cần khoan lỗ rộng hơn một chút. M1.6 là cái tôi có sẵn, xin lỗi.

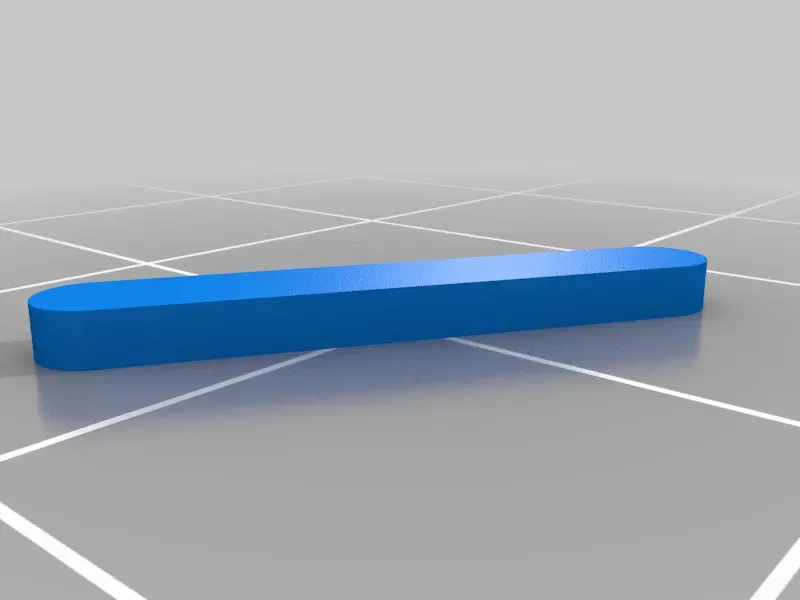

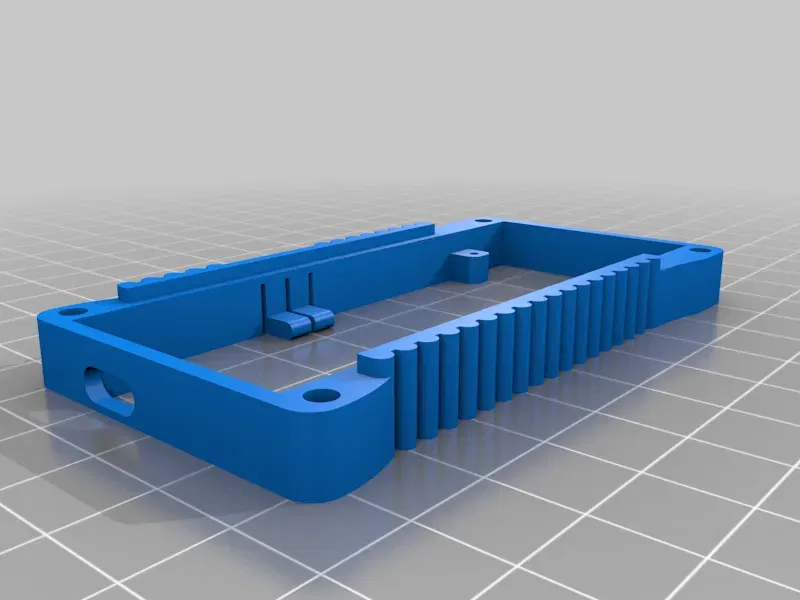

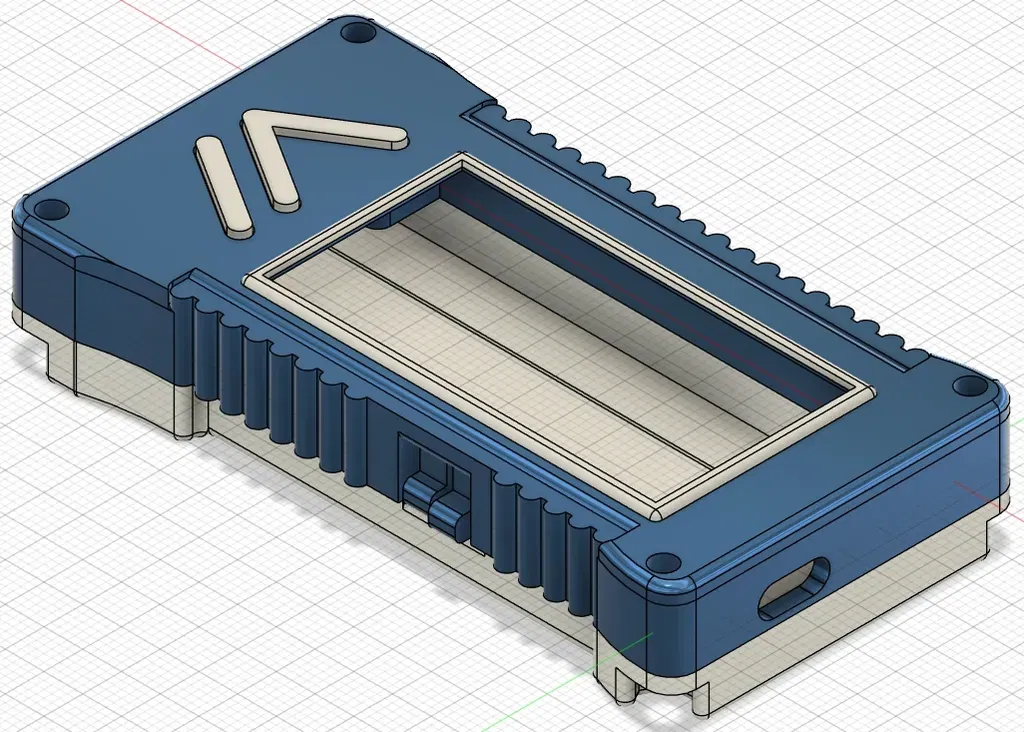

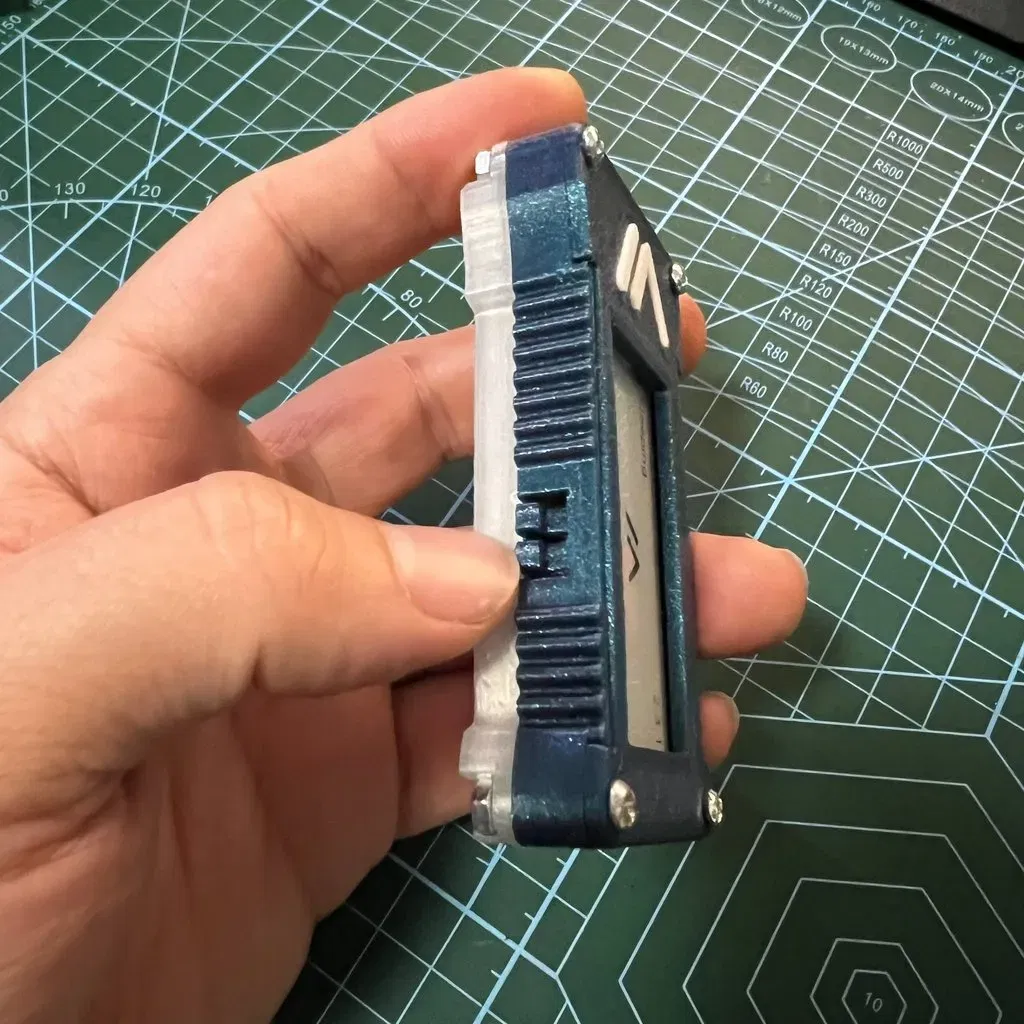

Heltec đã chọn vị trí tồi tệ nhất cho các nút... Tôi đã làm một phần có thể uốn cong trong khung để chạm vào các nút từ bên hông.

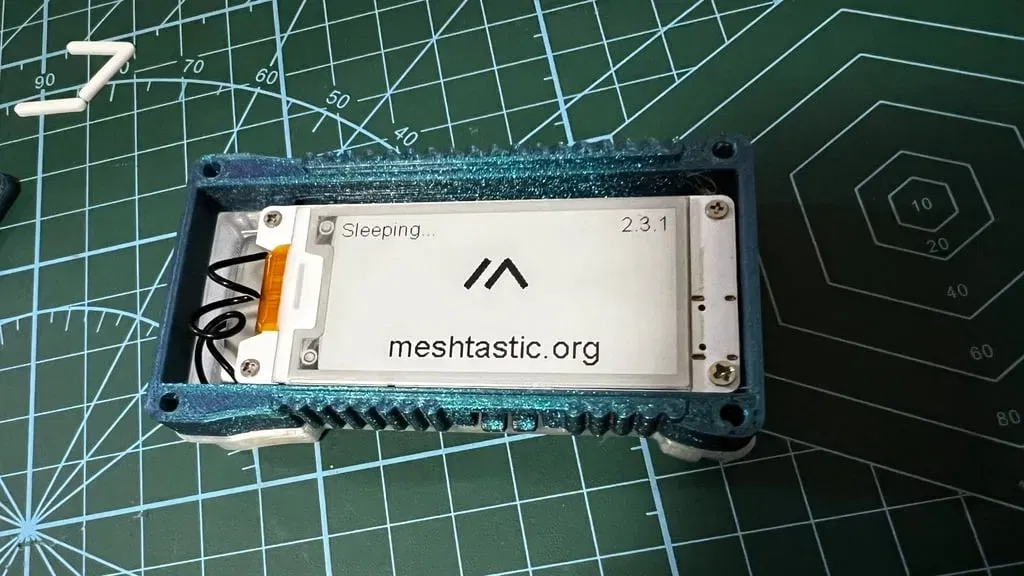

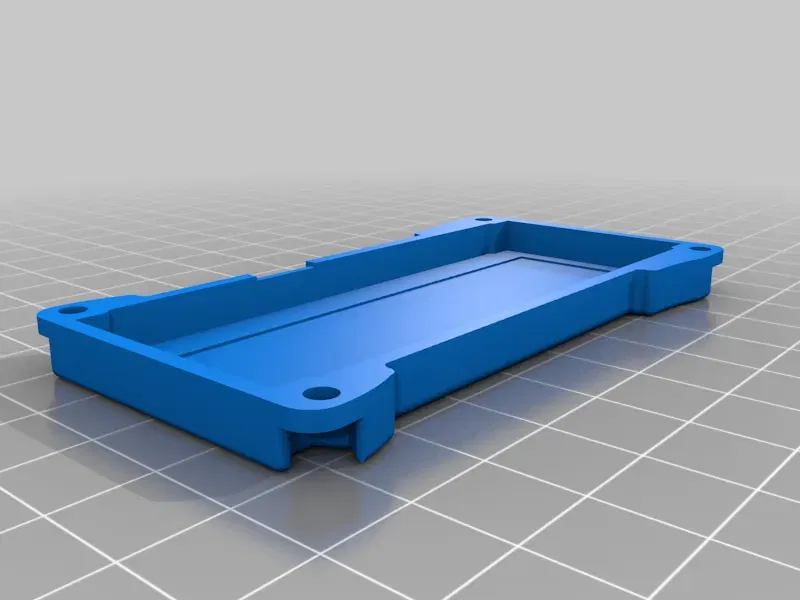

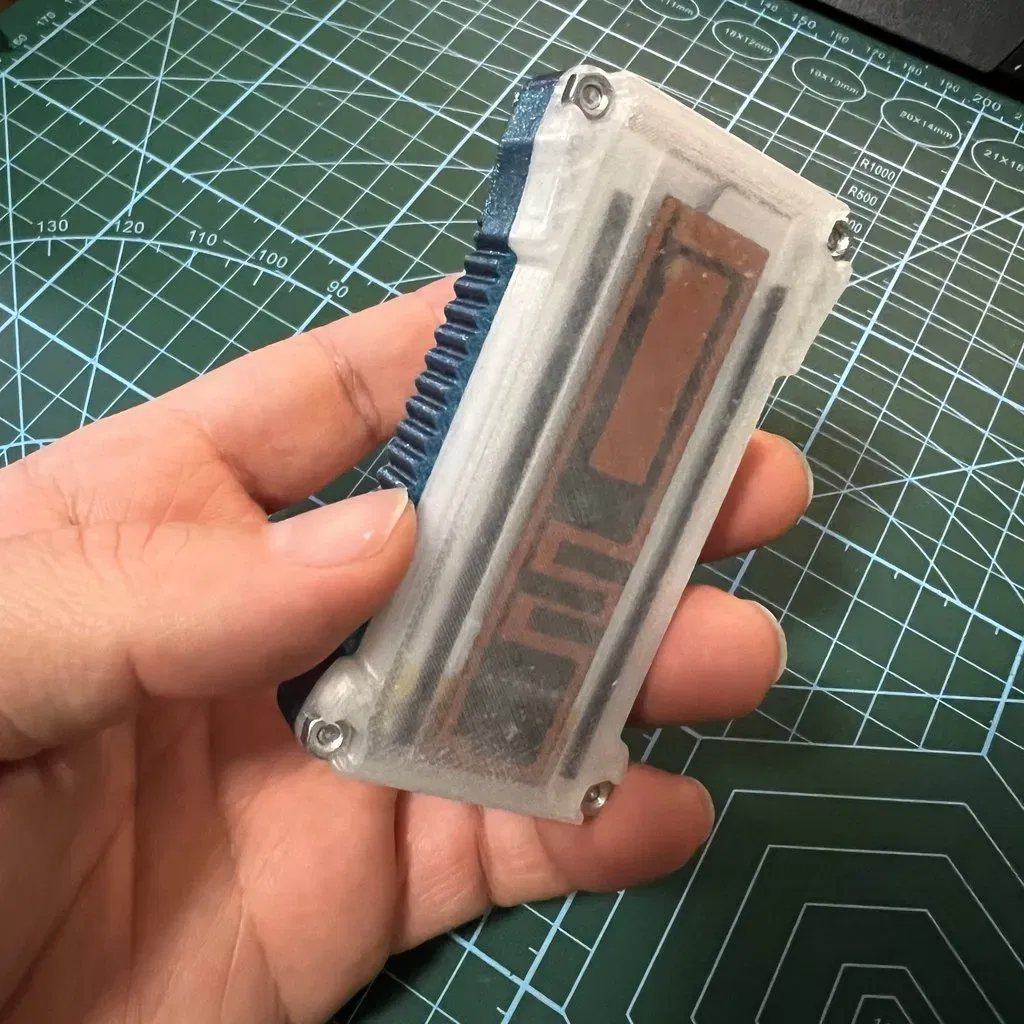

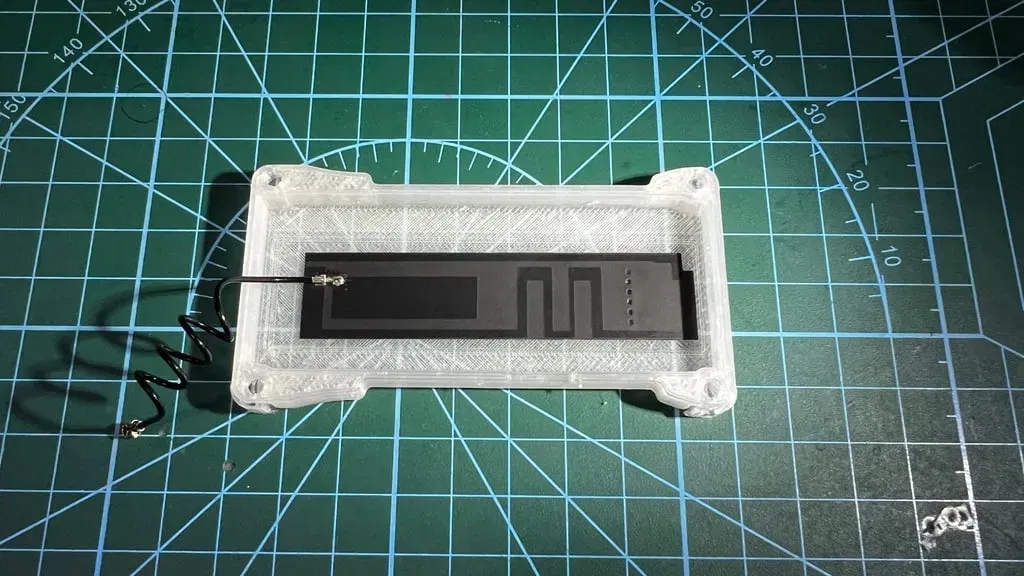

Phần dưới đã được in bằng PLA nửa trong suốt, cách duy nhất để bạn có thể nhìn thấy các LED, vì pin cản trở. Một lần nữa, Heltec đã chọn một vị trí tồi cho các thành phần chính...

Chúc bạn in ấn vui vẻ!

Chỉnh sửa 1:

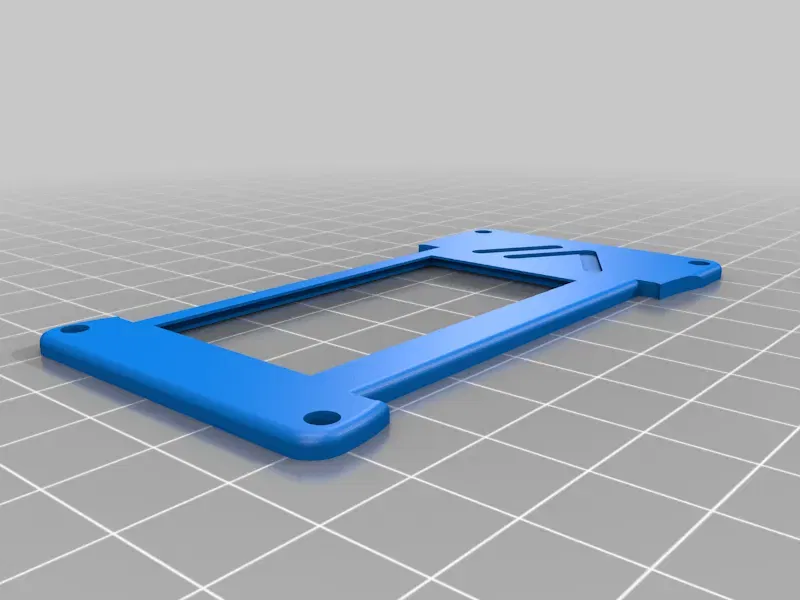

• Đã bao gồm một lỗ cắt bên trong phần "Mặt trước" cho một tấm acrylic cắt laser với kích thước 54mm x 30mm. Bạn có thể sử dụng các tấm acrylic lên đến 1.8mm để bảo vệ màn hình epaper.

Chỉnh sửa 2 (theo yêu cầu trên reddit):

• Đã bao gồm tùy chọn đáy cho chiều cao pin lên đến 11mm (thêm 5-6mm chiều cao so với phiên bản mỏng, có thể sử dụng cùng vít M3 x 14mm).

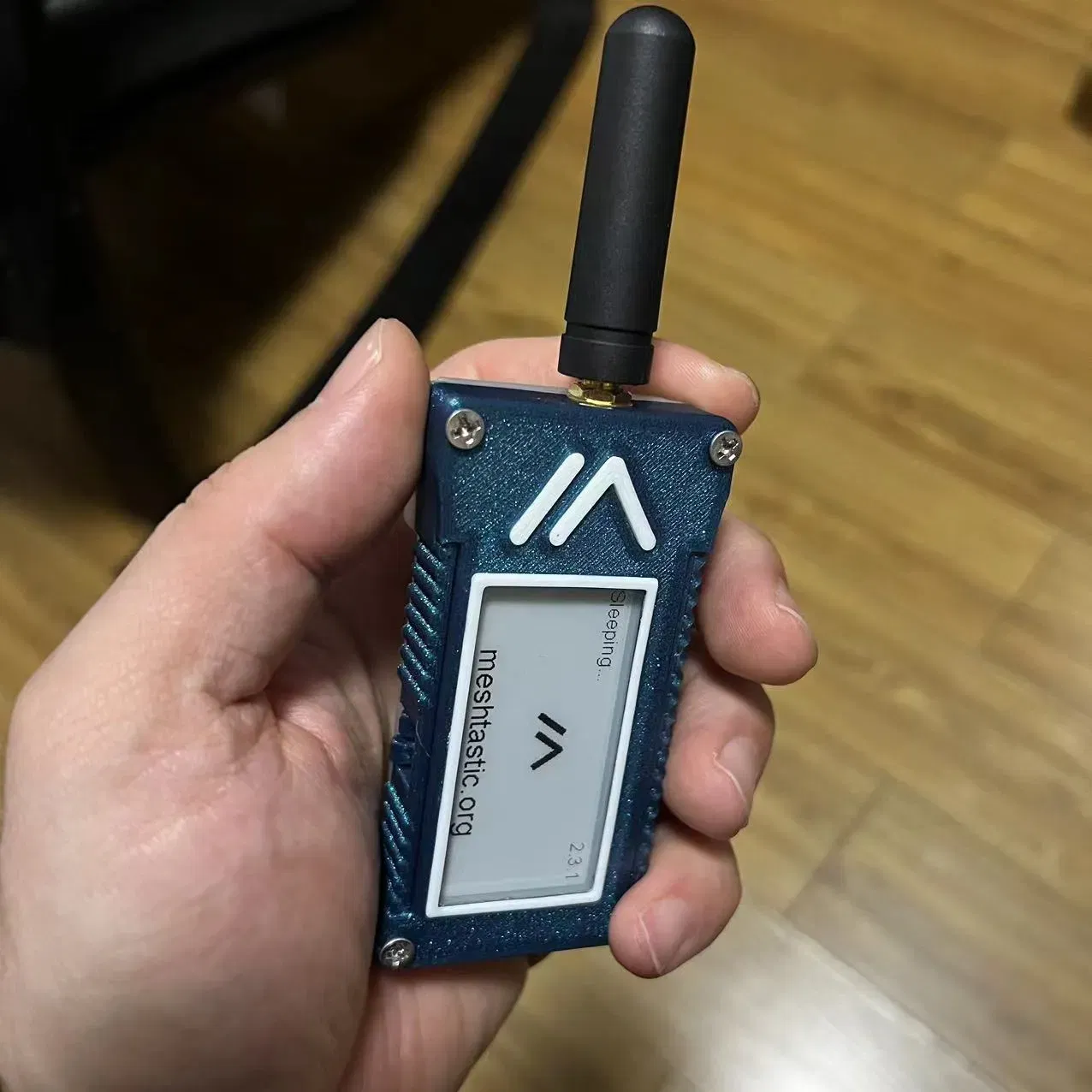

• Đã bao gồm tùy chọn khung cho ăng-ten SMA (thêm 2mm chiều cao so với phiên bản gốc với FPC, cần vít M3 x 16mm).

Cài đặt In

Thương hiệu máy in:

ELEGOO

Máy in:

ELEGOO NEPTUNE 4 Plus

Rafts:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2mm

Infill:

25%-50%

Vật liệu: ELEGOO PLA+ Màu xanh kim loại, trắng và nửa trong suốt

Ghi chú:

Chỉ phần dưới cần hỗ trợ, in với đáy hướng xuống.

Sau khi in =============

Dán logo Meshtastic vào khu vực lõm nếu bạn muốn. Logo không bắt buộc, mặc dù nó là một điểm nhấn đẹp.

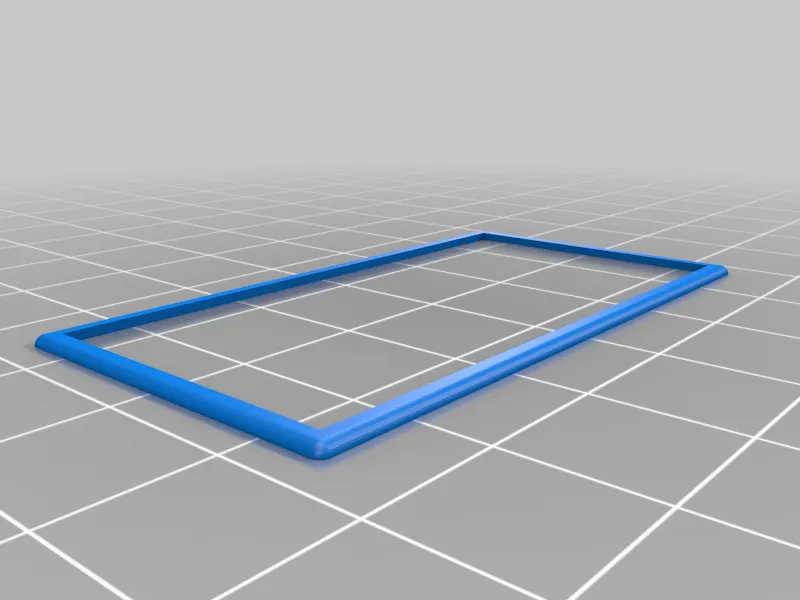

Viền màn hình cũng là tùy chọn, hãy dán nó nếu bạn muốn.
