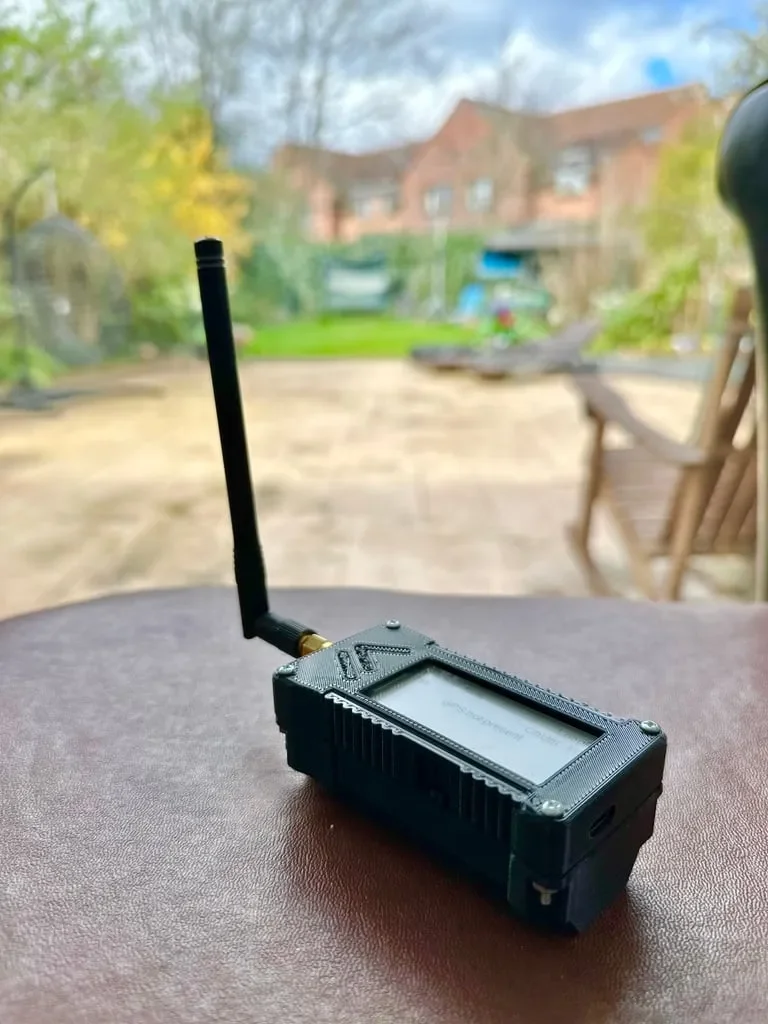

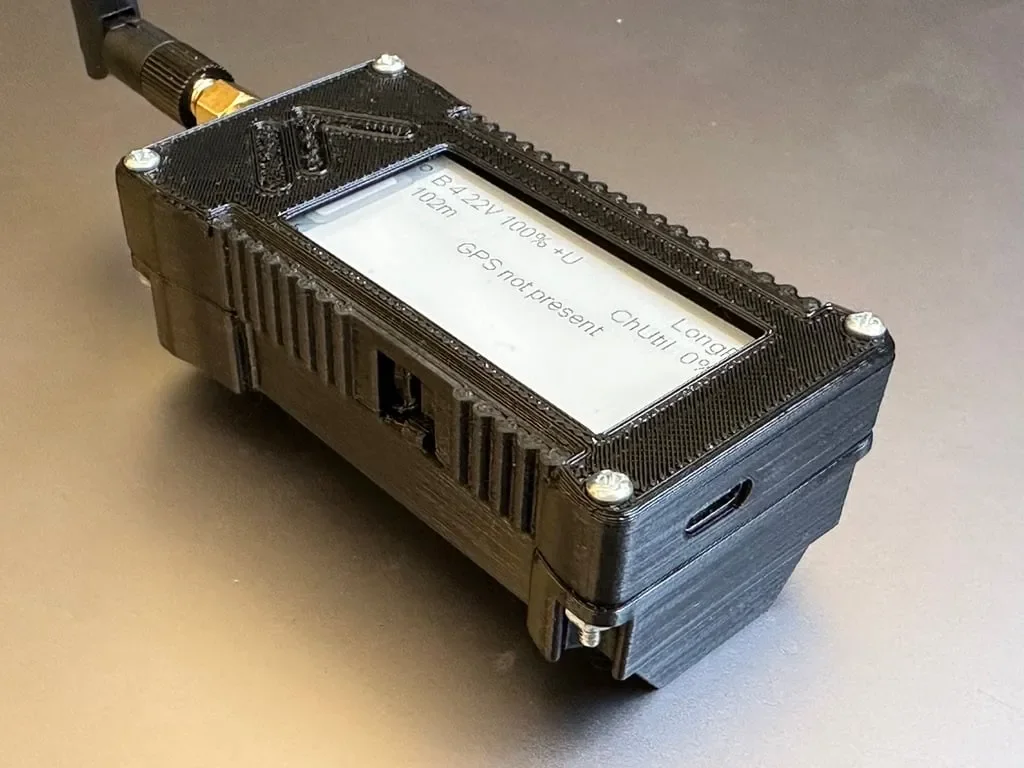

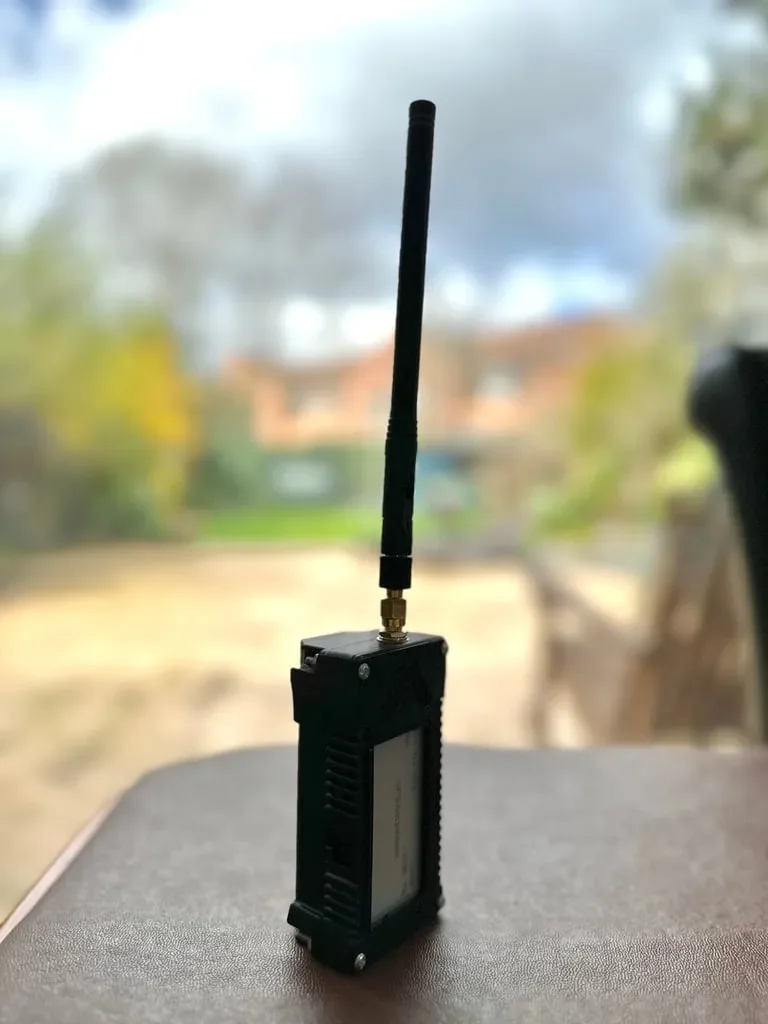

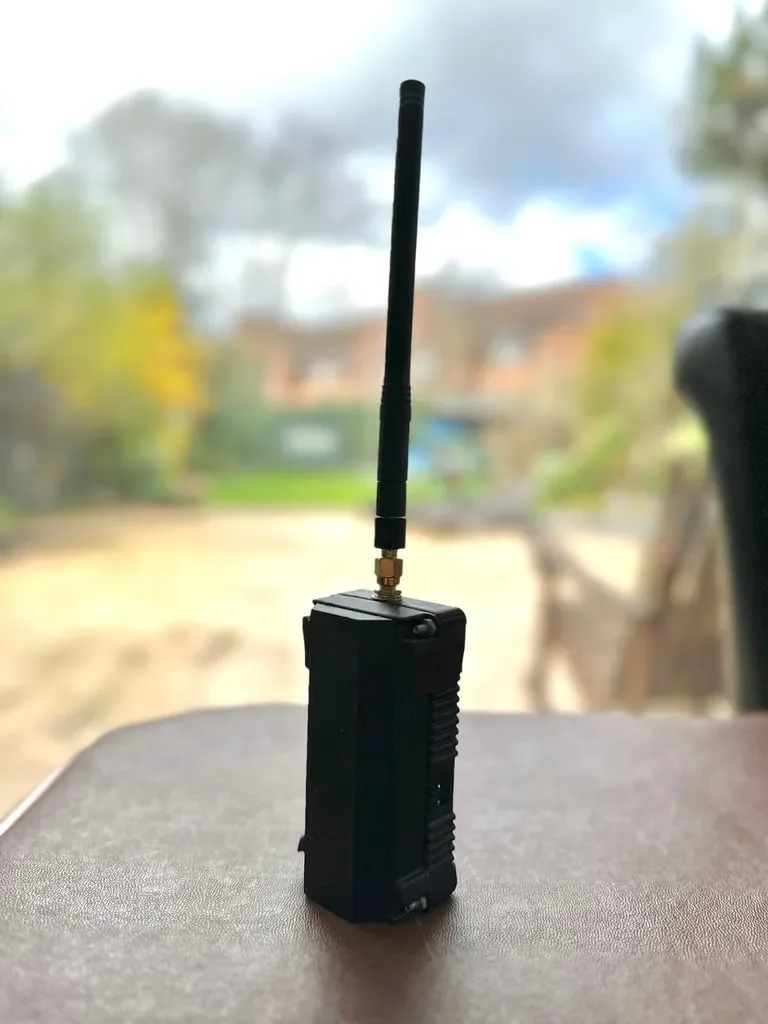

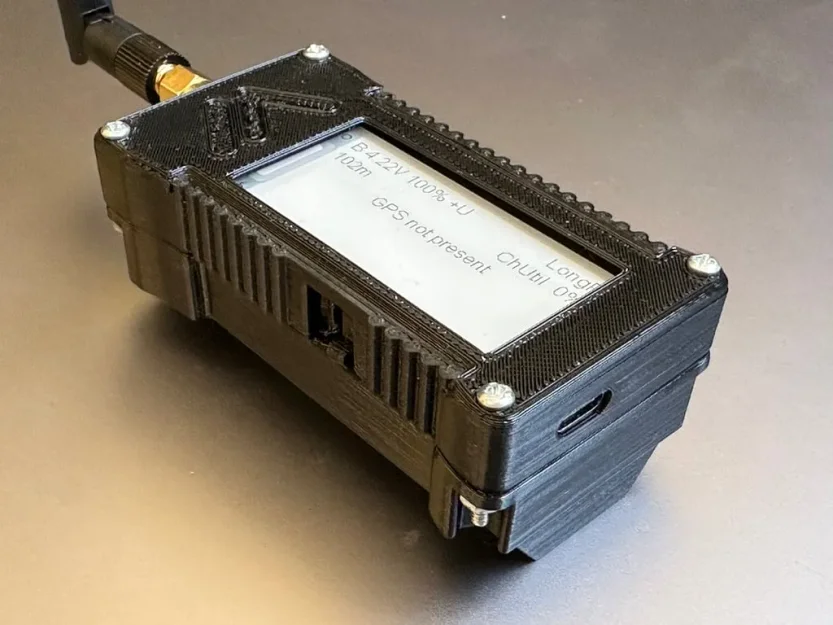

Vỏ pin 18650 cho Heltec Wireless Paper

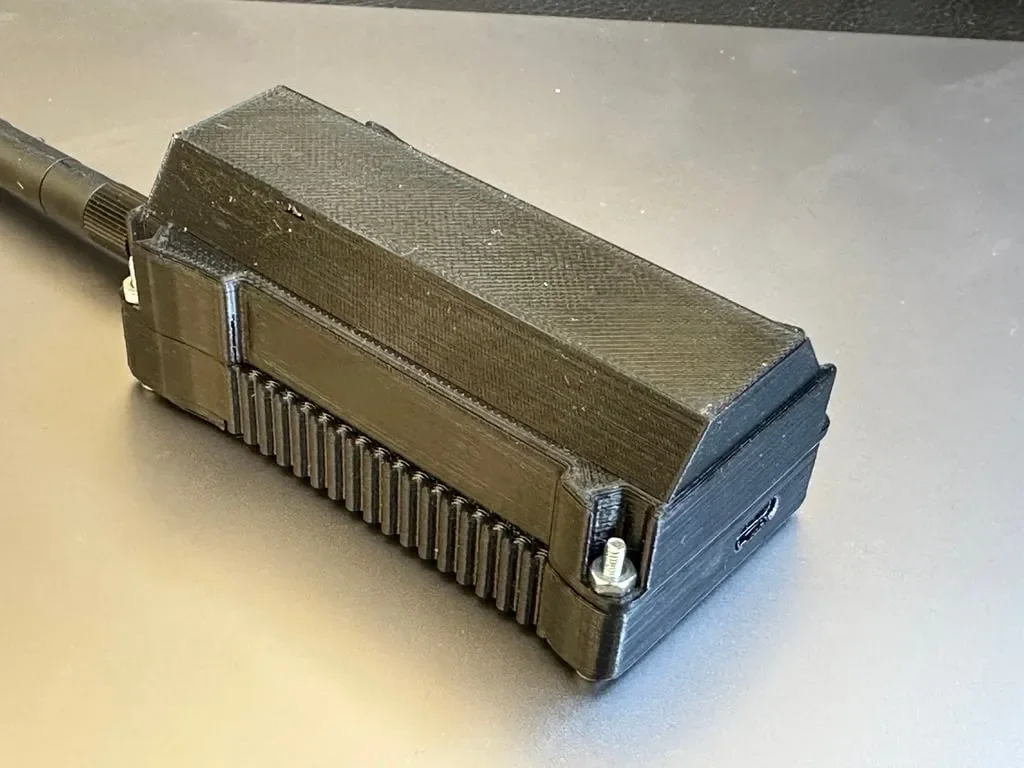

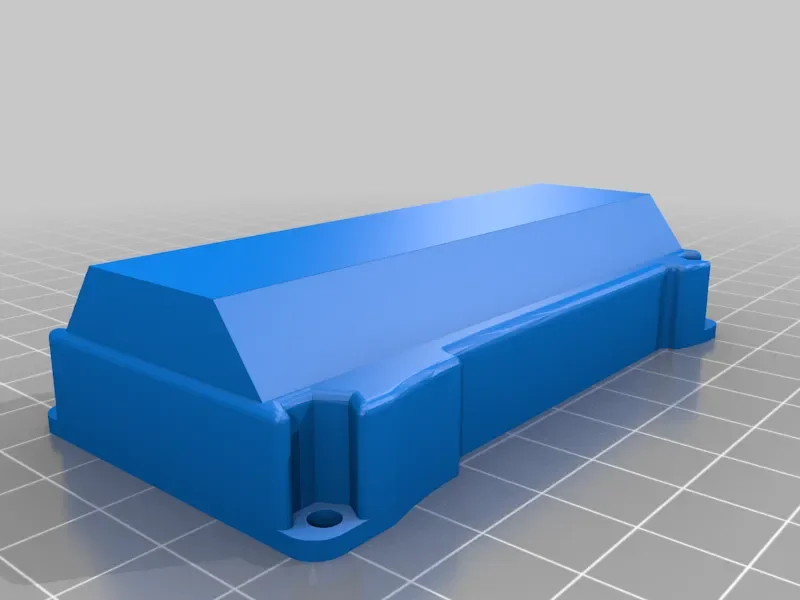

Tôi nghĩ rằng Heltec Wireless Paper Slim Case là vỏ tốt nhất cho Wireless Paper, nhưng tôi muốn cấp nguồn cho nó bằng một pin 18650. Tôi đã sửa đổi phần dưới cùng để thêm một không gian cho pin; điều này chỉ thay thế phần dưới, hãy lấy phần còn lại của các tệp từ cái đó!

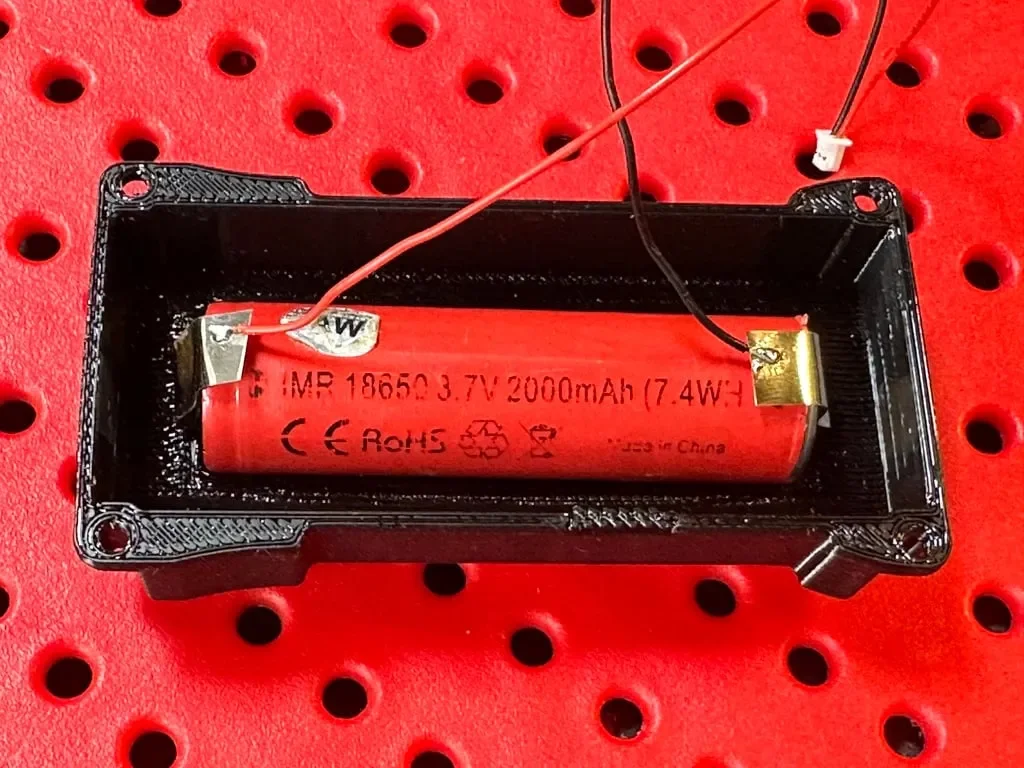

Ý tưởng là bạn hàn điểm các thanh niken cong vào mỗi bên của pin, và độ rộng dư thừa của những thanh đó giữ pin ở vị trí. Đừng hàn trực tiếp vào pin! Hàn các thanh niken vào cáp của bạn trước khi bạn thực hiện hàn điểm! Và hãy chắc chắn rằng bạn hiểu cách hàn điểm an toàn vào một pin 18650.

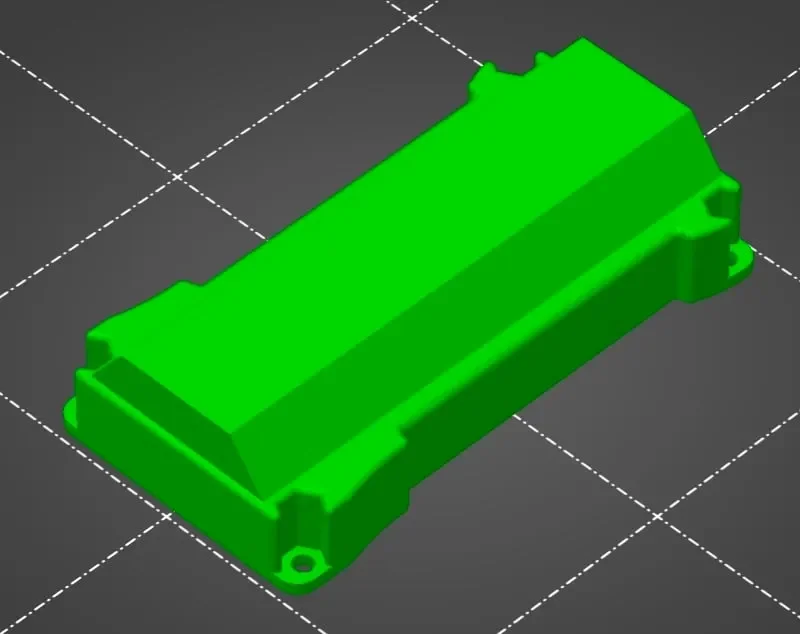

In cái này ngược lại với hỗ trợ. Nó có thể được sửa đổi bởi một nhà thiết kế 3D thực sự để không cần hỗ trợ, nhưng tôi không may có kinh nghiệm để làm như vậy, cái này hoạt động với tôi :-)

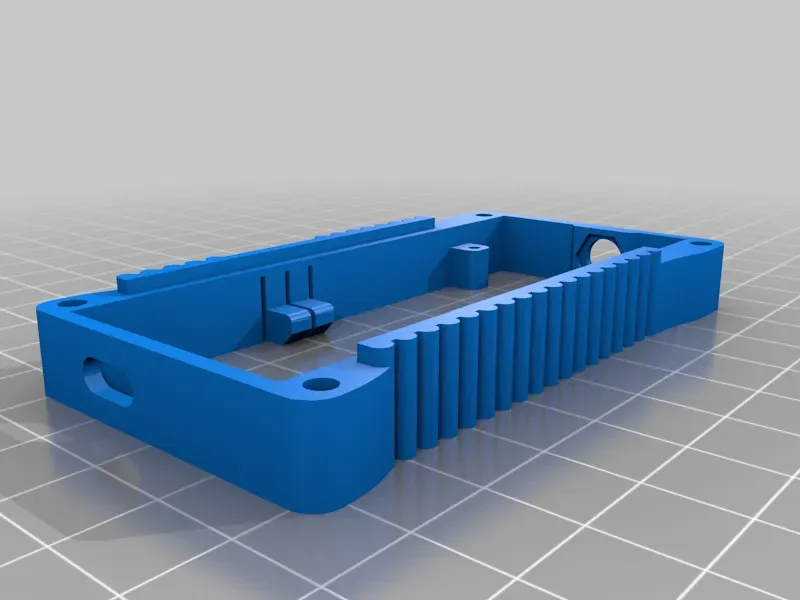

Như một phần thưởng, tôi cũng đã bao gồm một phiên bản của khung có lỗ lớn hơn cho vít để giữ giấy không dây -- tôi đã chọn đường kính 2mm.

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:

MINI+

Rafts:

Không

Hỗ trợ:

Có

Cách Tôi Thiết Kế Điều Này

Được thực hiện trong Tinkercad, lần sử dụng thực sự đầu tiên của tôi (tôi thường sử dụng OpenSCAD cho những thứ như thế này, tôi là một lập trình viên chứ không phải là một nhà thiết kế 3D!)
