Khung di động cho máy phát Yaesu FT-857D

Chào!

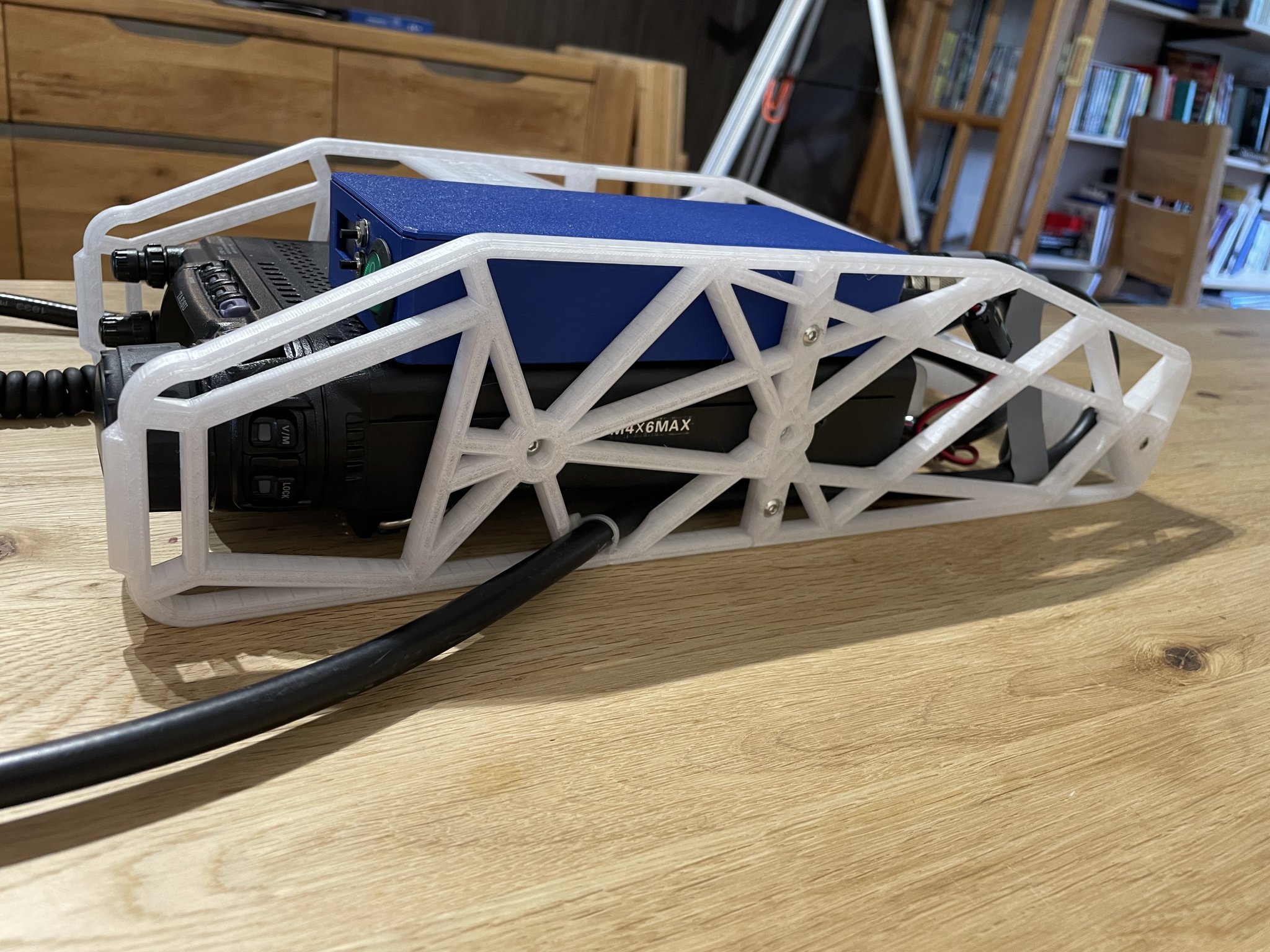

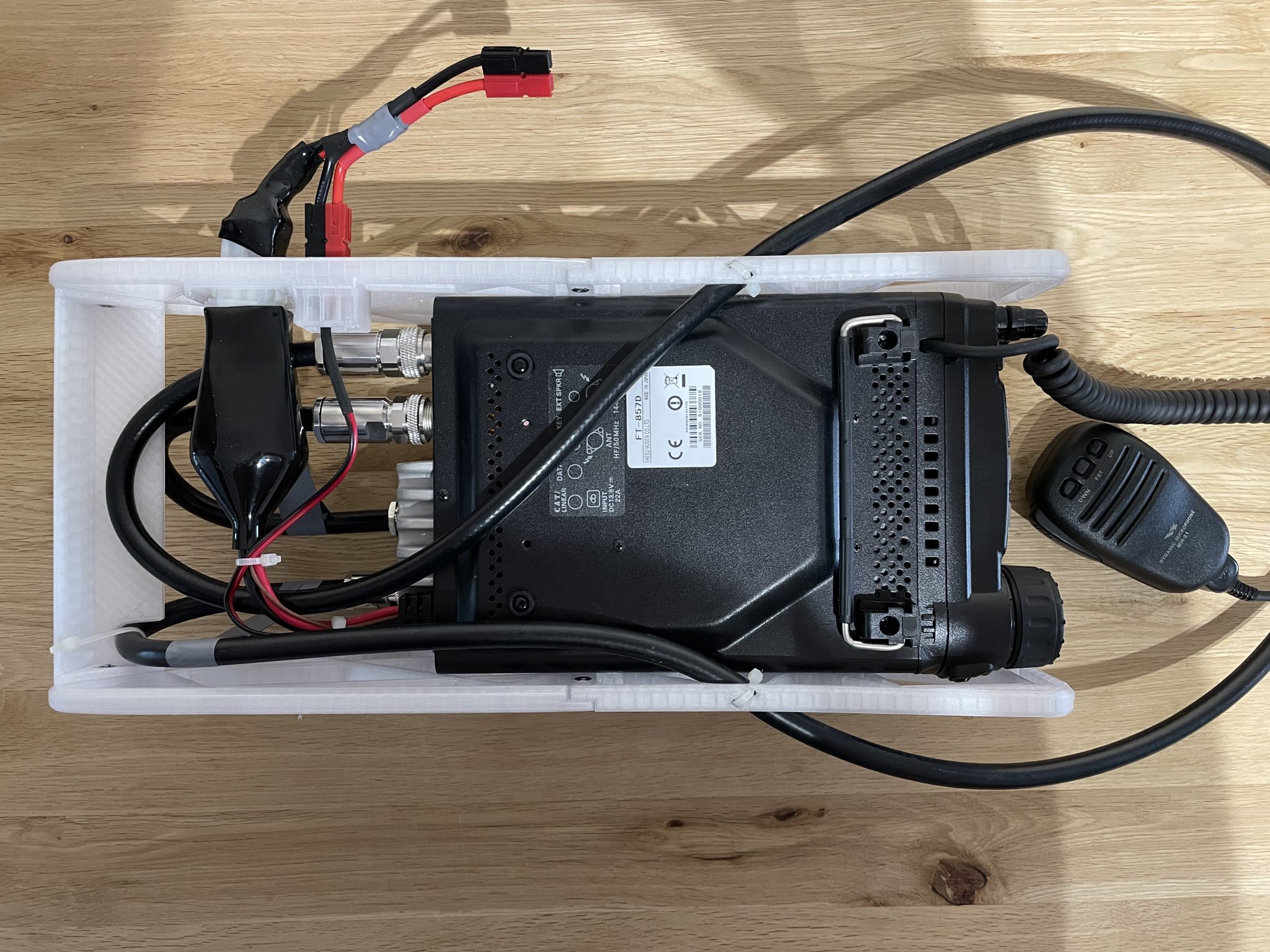

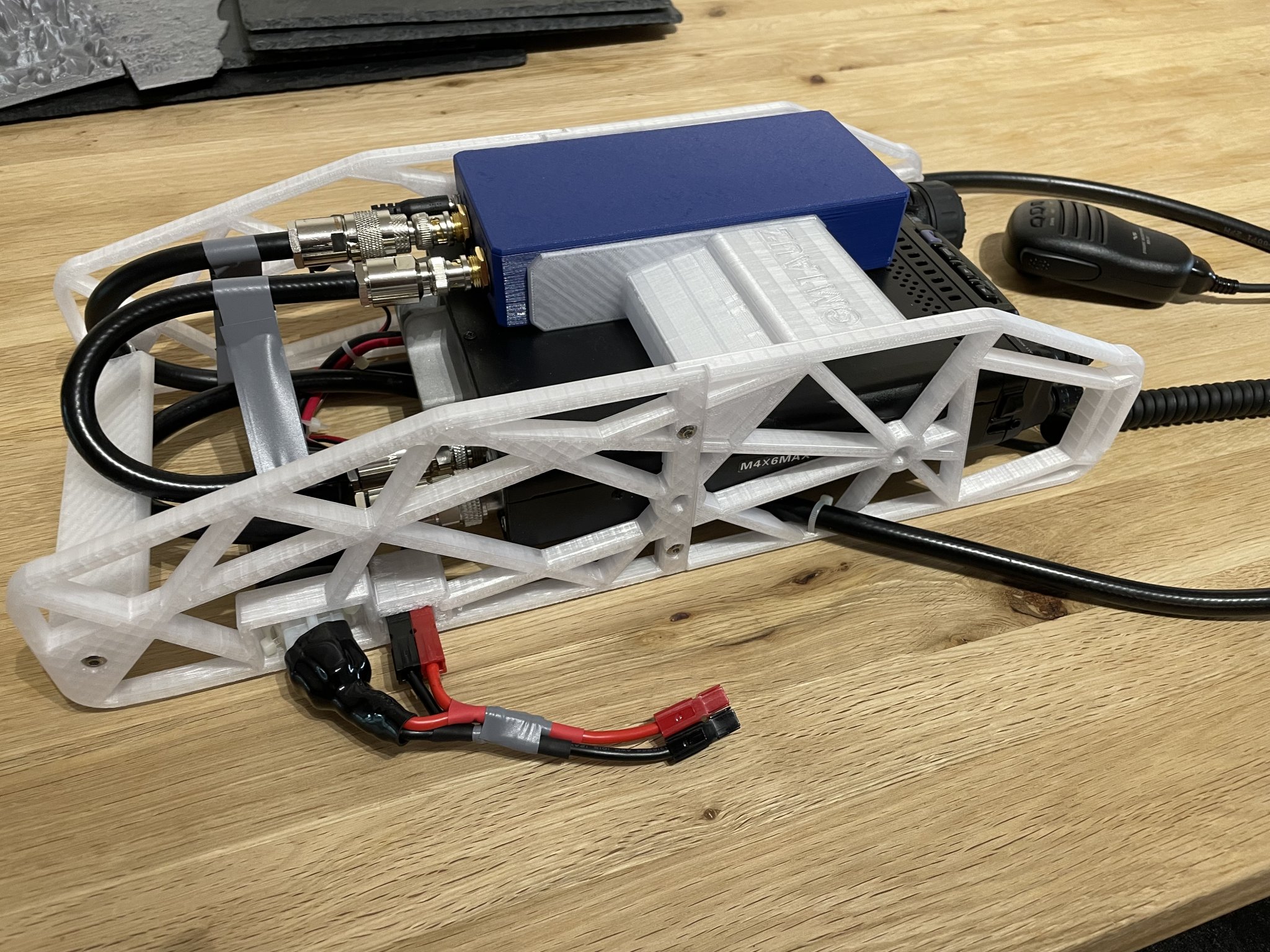

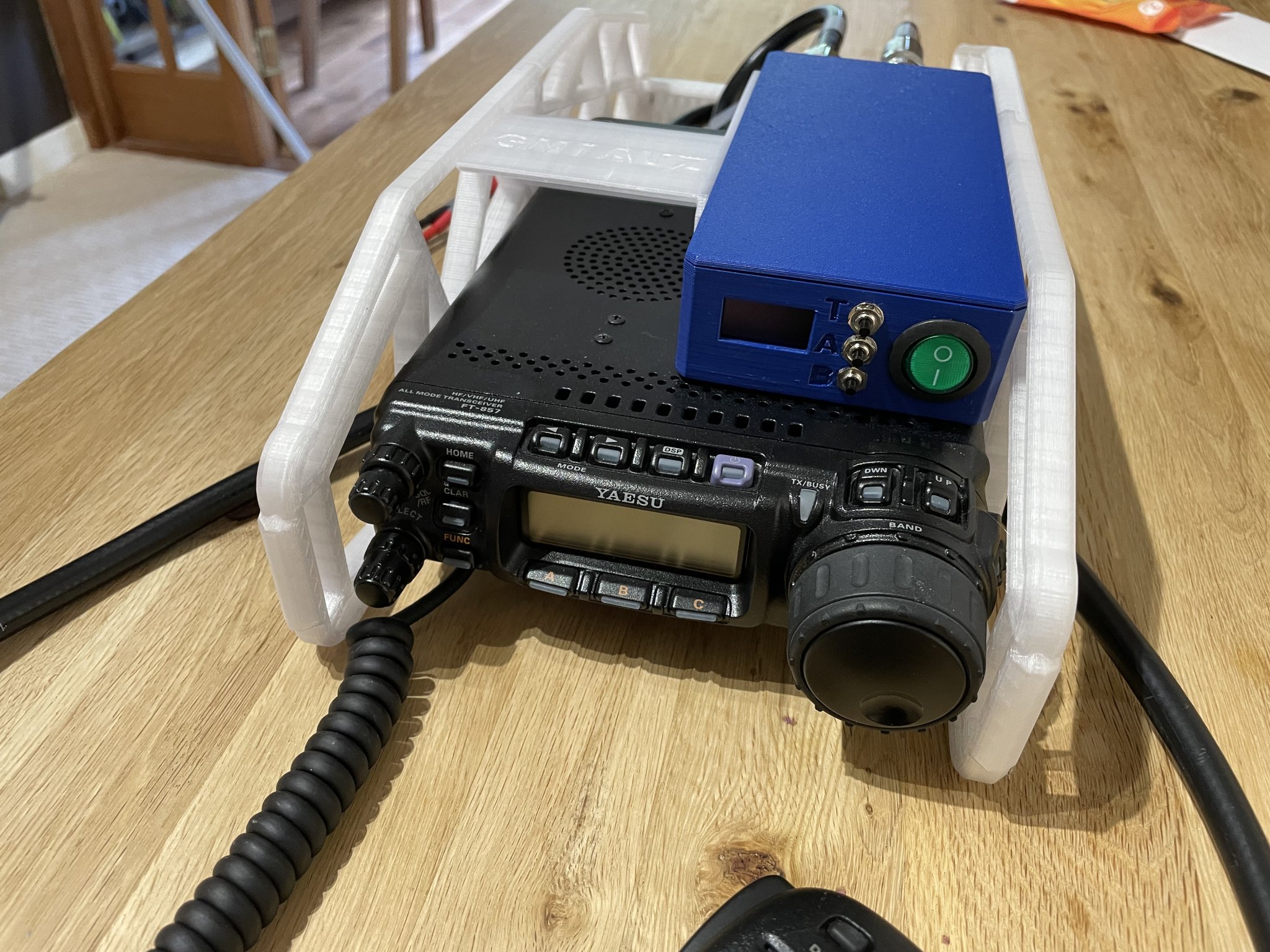

Đây là khung của tôi để mang FT-857D ra ngoài di động. Nó được thiết kế để gắn vào radio qua 4 lỗ vít M4 cho giá đỡ di động và cung cấp một chút bảo vệ cho radio.

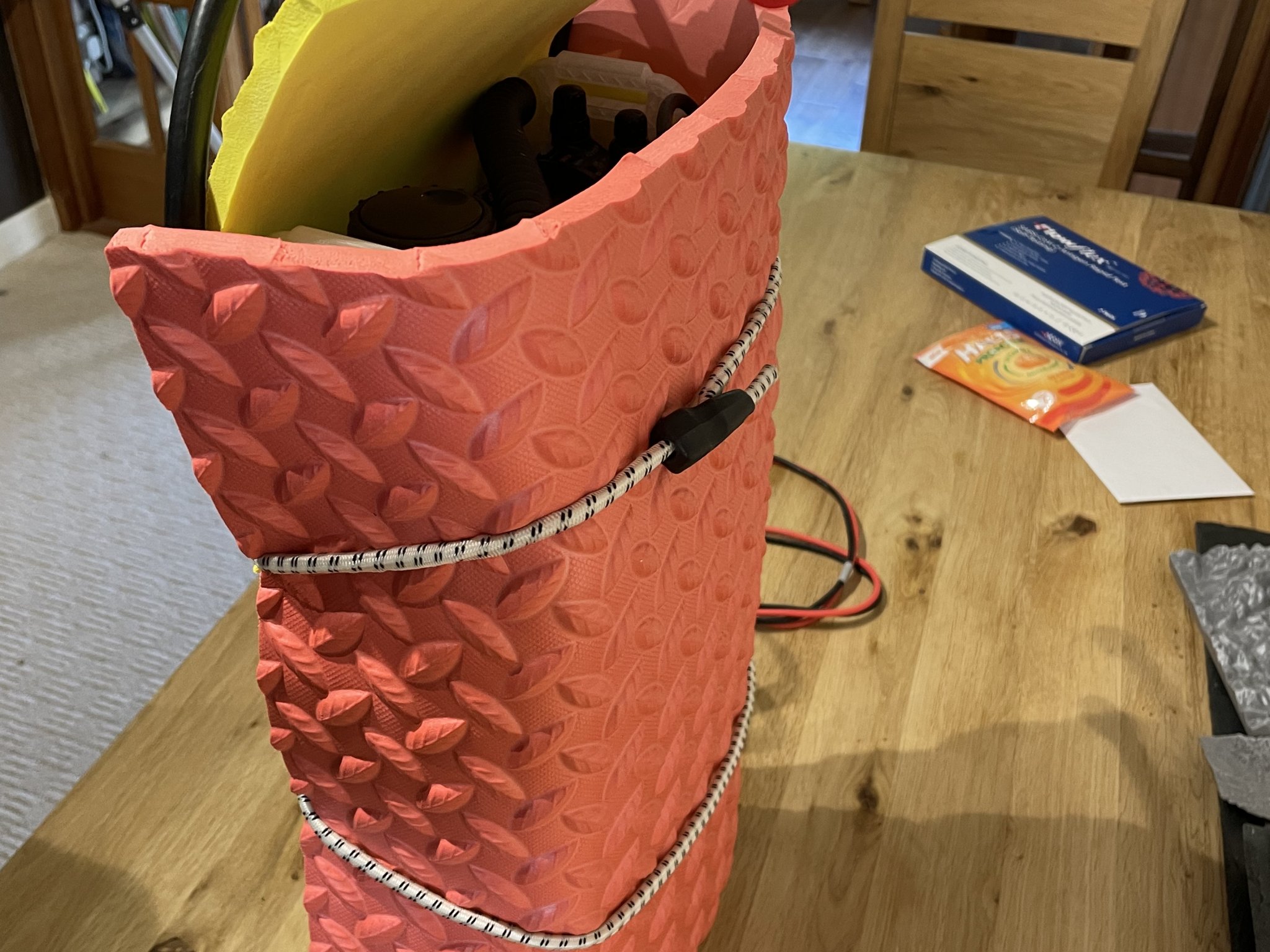

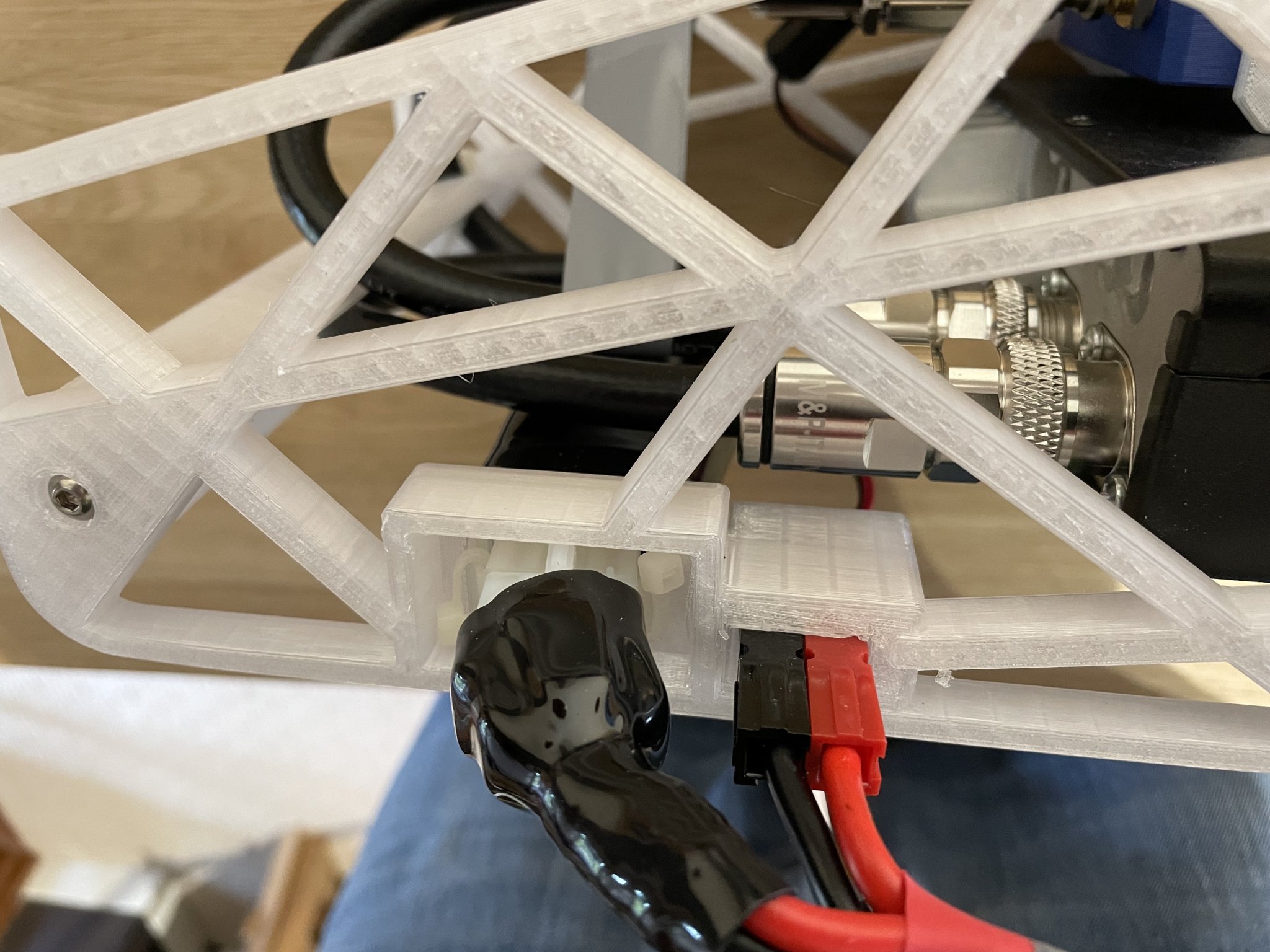

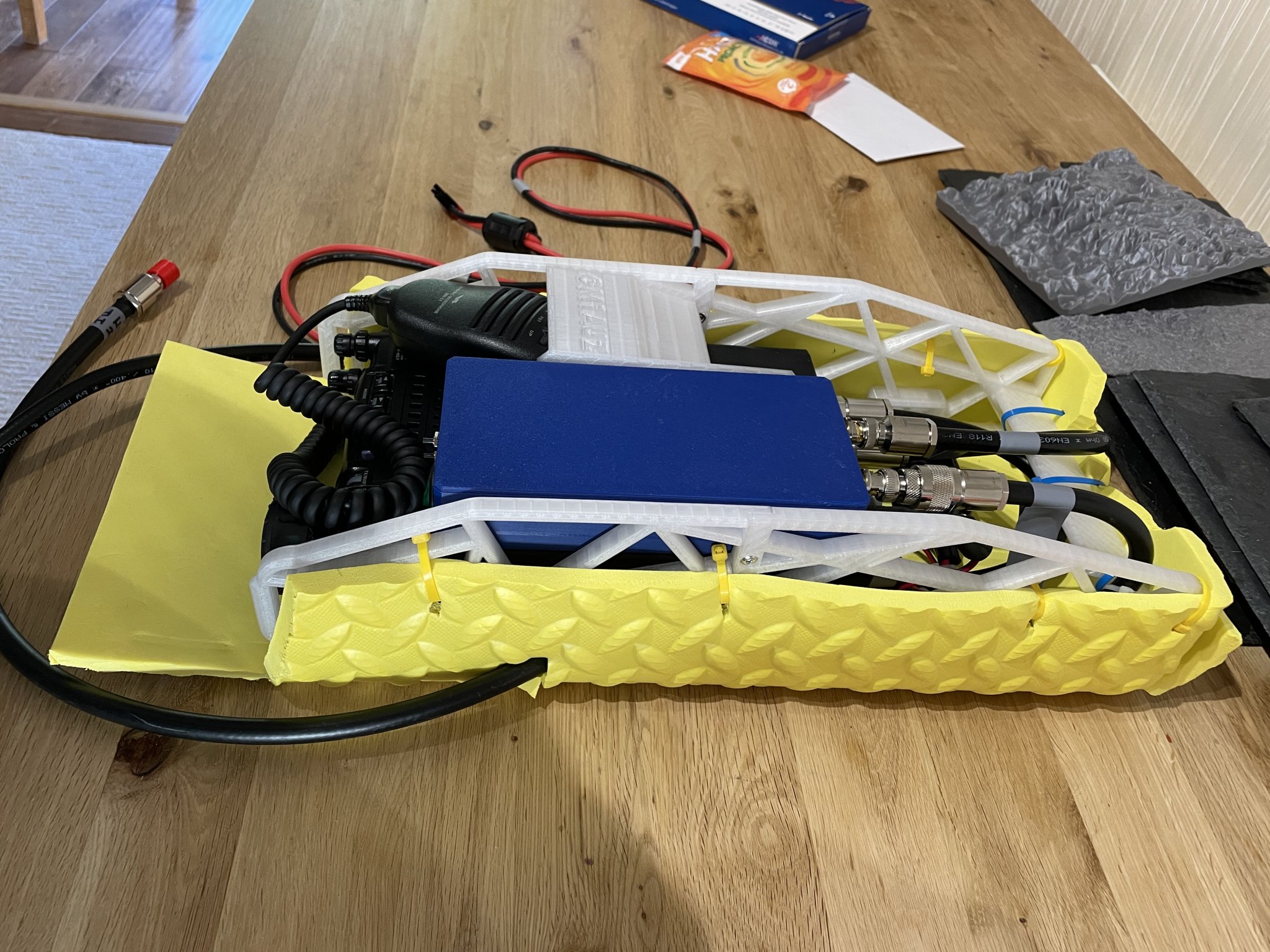

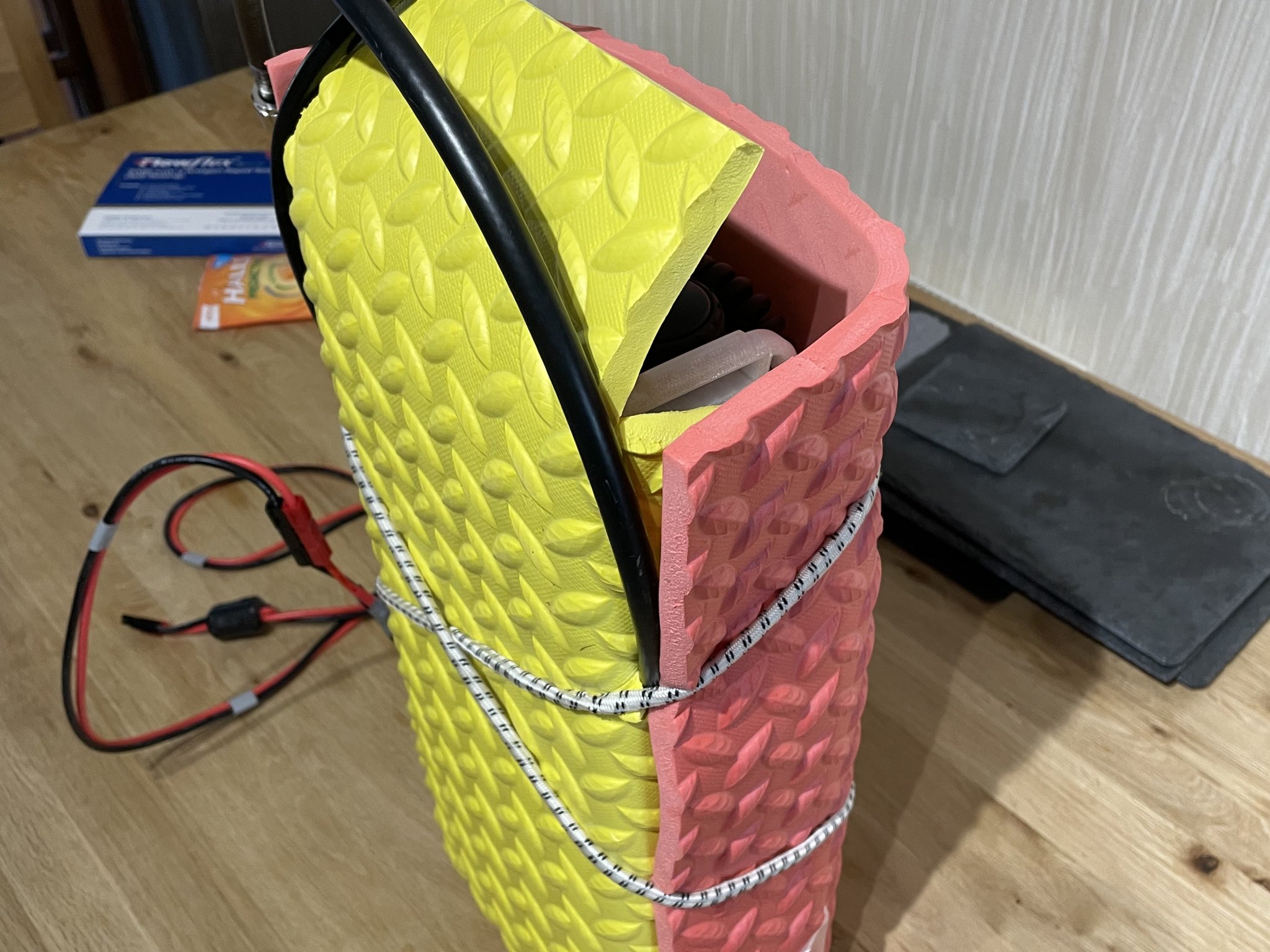

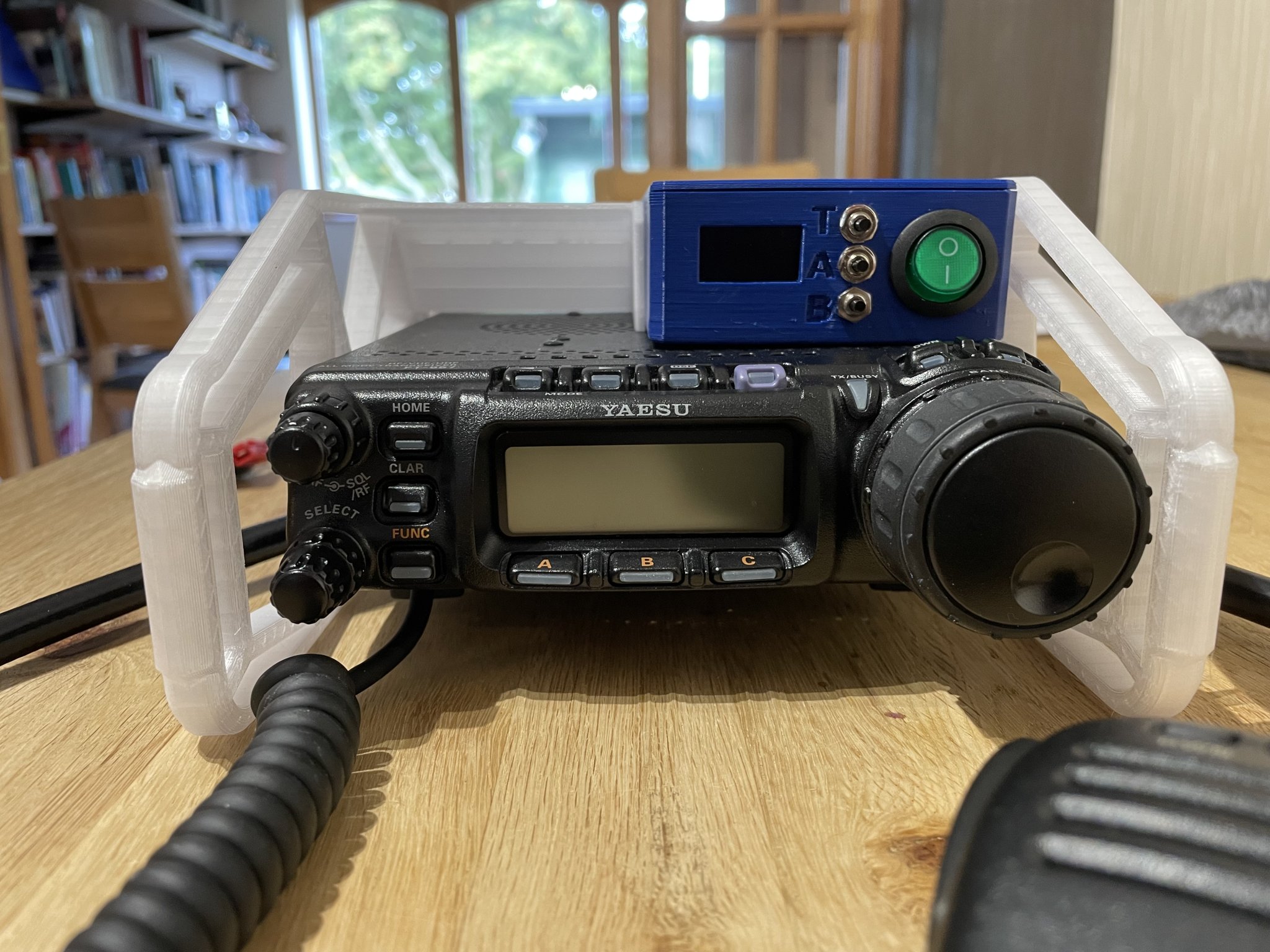

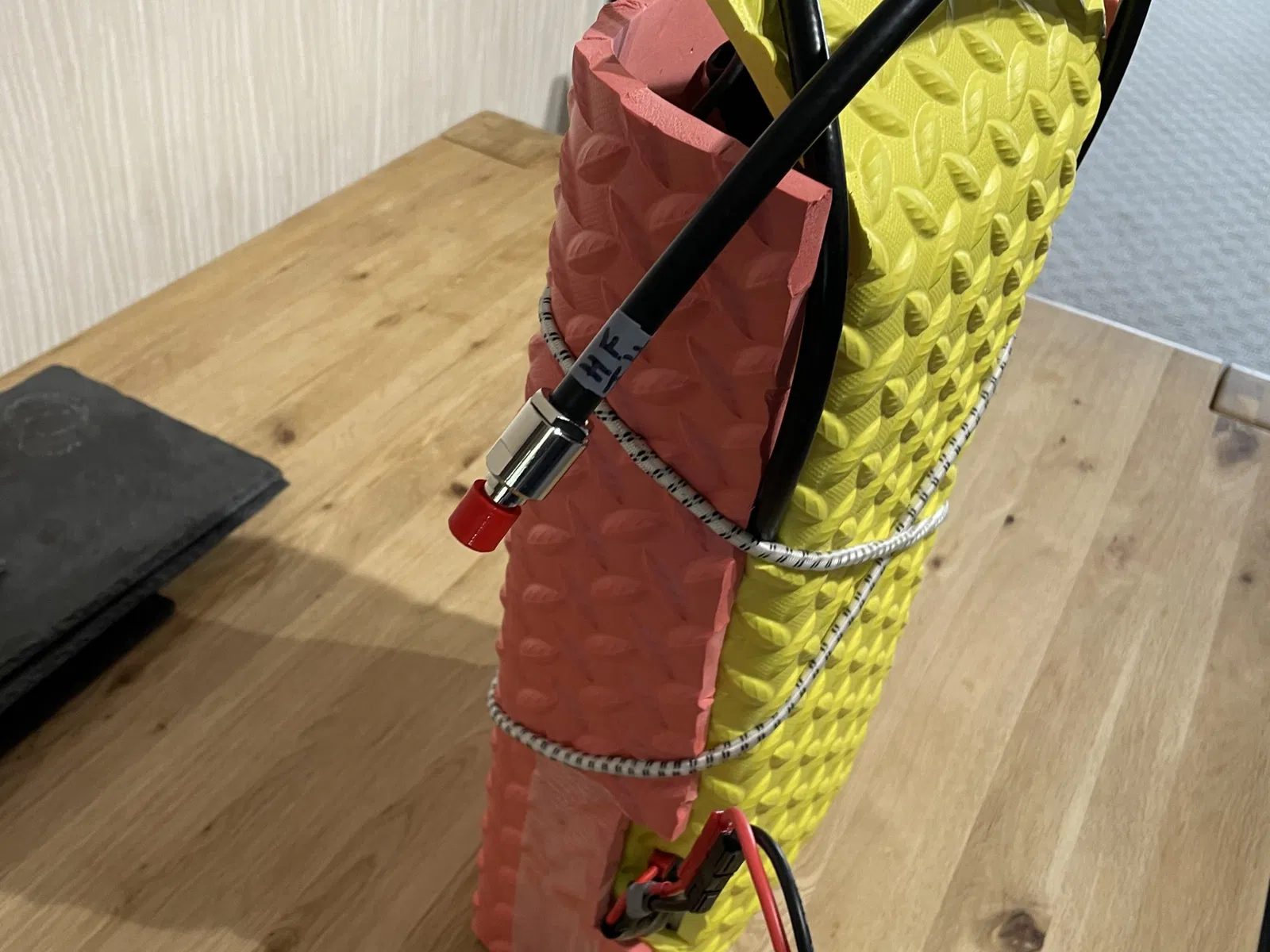

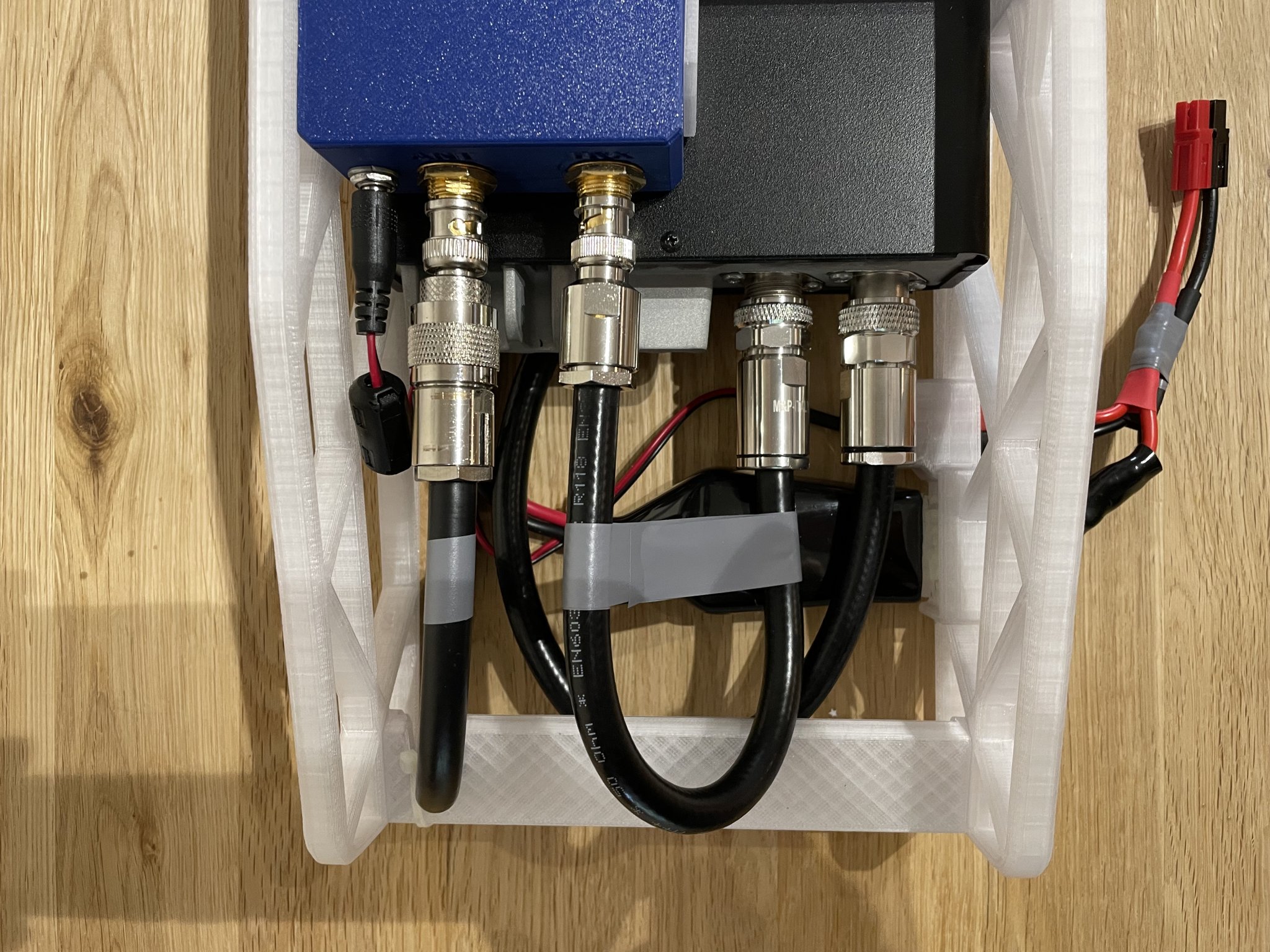

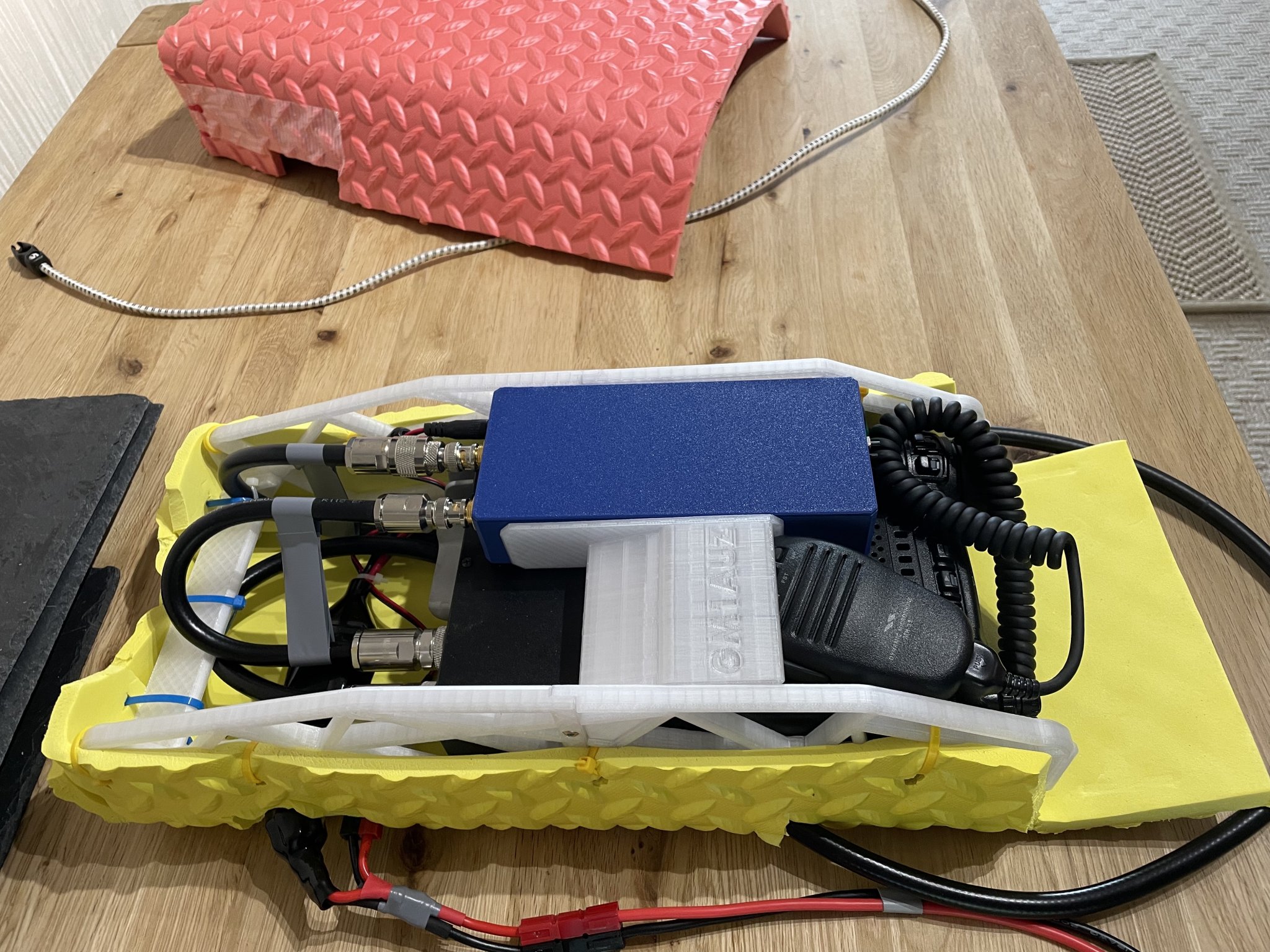

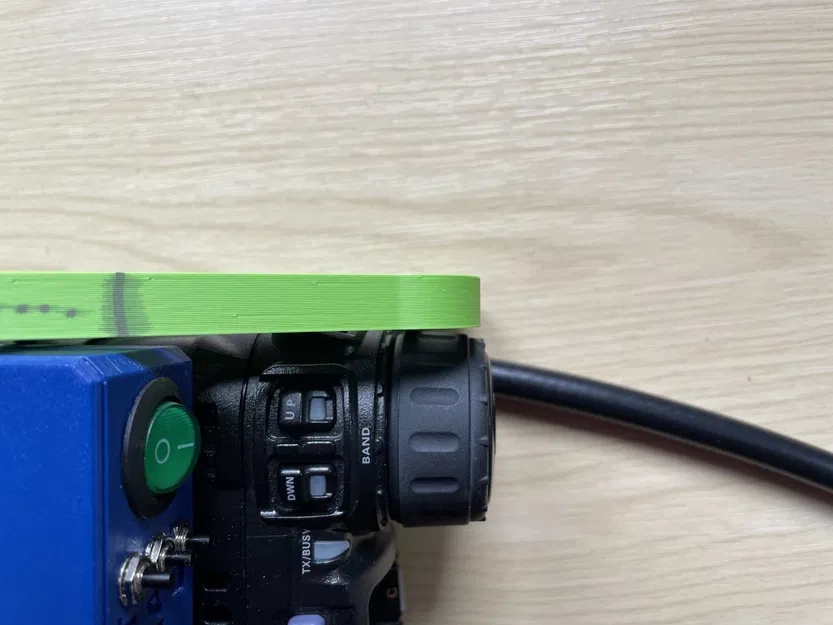

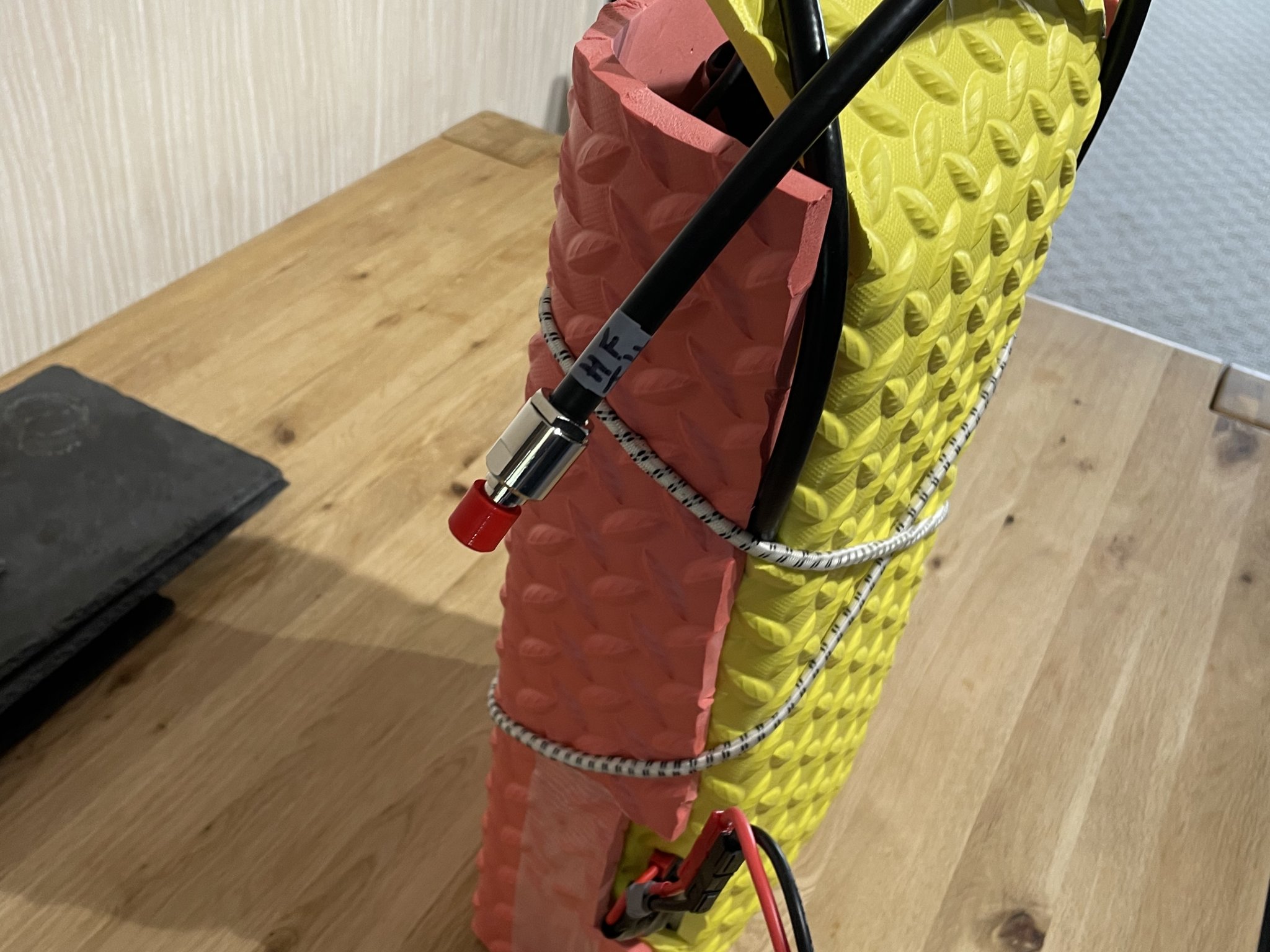

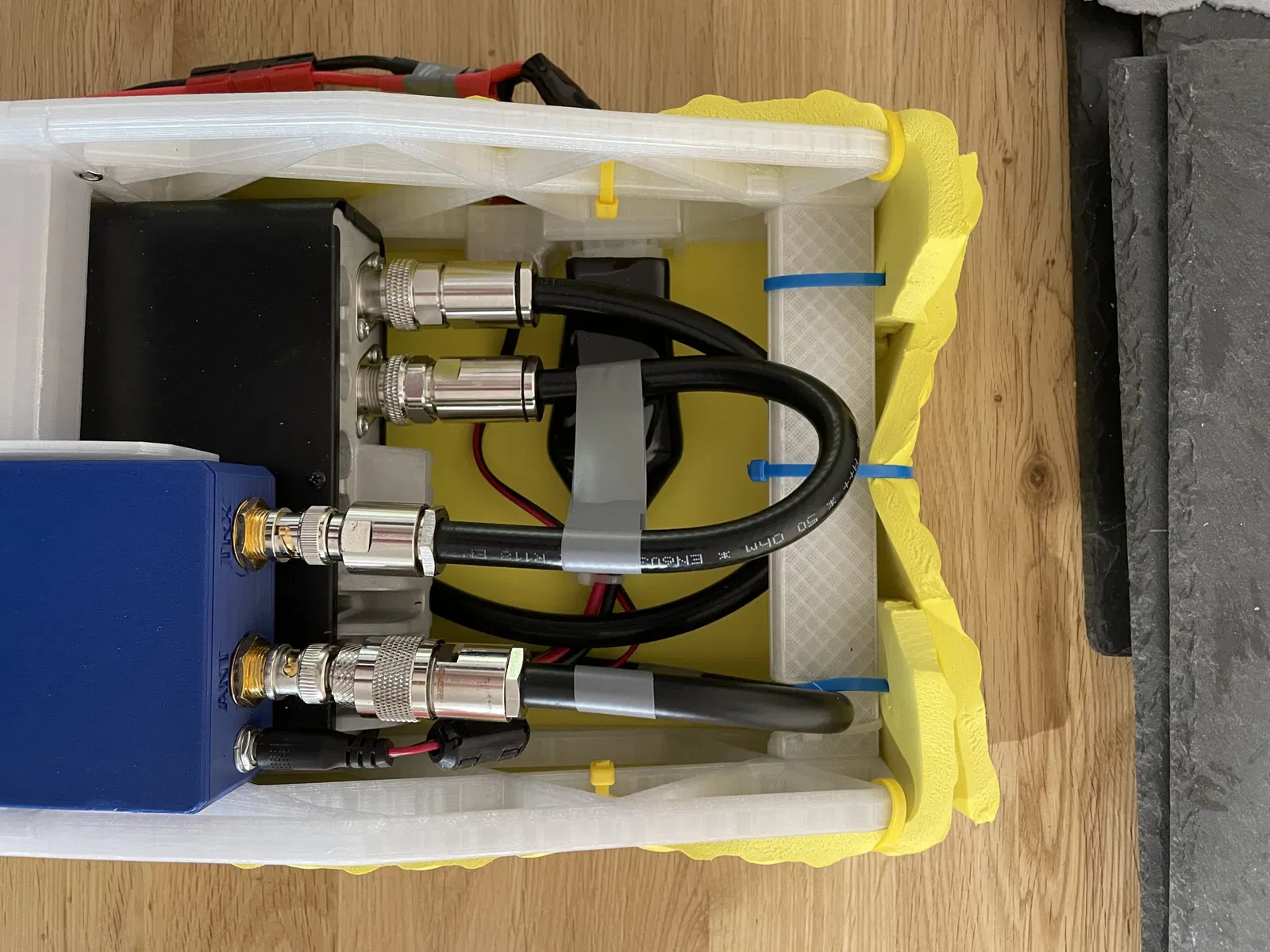

Tính Năng Chính * Cung cấp bảo vệ va chạm; điều này được tăng cường đáng kể với việc sử dụng một số tấm foam (xem ảnh). * Cung cấp bảo vệ cho dây cáp phía sau trong khi ở trong ba lô - cáp đồng trục sẽ không bị nén khi đặt túi xuống đứng. * Cho phép thông gió/làm mát hợp lý. Lưu ý rằng điều này được thiết kế với khí hậu Scotland trong tâm trí, vì vậy YMMV... * Chuyển hướng âm thanh từ loa về phía trước - và ra khỏi đỉnh mở của ba lô. * Định vị chắc chắn ATU100 N7DDC của tôi - xem các thiết kế khác của tôi cho cái này. * Cung cấp các điểm cố định cần thiết cho dây buộc. * Cho phép một số không gian cho việc mở rộng (tức là để thêm giao diện CAT/DATA) vào một ngày sau đó. * Cho phép truy cập vào các nút V/M & Khóa ở bên phải, và jack tai nghe 3.5mm ở bên trái.

Tệp STL để cắt trực tiếp. F3D, OBJ, STEP cũng được cung cấp để tinkering.

Phụ Kiện Cần Thiết 4x bu lông và đai ốc M4x8mm (để nối các phần trước và sau của mỗi bên) 4x bu lông M4 (để cố định khung vào radio) 2x bu lông và đai ốc M4x12mm (để cố định giá đỡ phía sau vào các bên)

Ghi Chú In Ấn

Điều này vừa vặn trên bề mặt xây dựng của Prusa i3MK3S+ trong các nhóm sau: 1: Các phần trước và sau bên trái 2: Các phần trước và sau bên phải 3: Giá đỡ ATU & Giá đỡ phía sau

Tôi đã sử dụng chiều cao lớp 0.3mm trong suốt. Độ đặc là 20% lưới cho hầu hết các bộ phận, nhưng đối với giá đỡ ATU, tôi đã giảm xuống còn 10%.

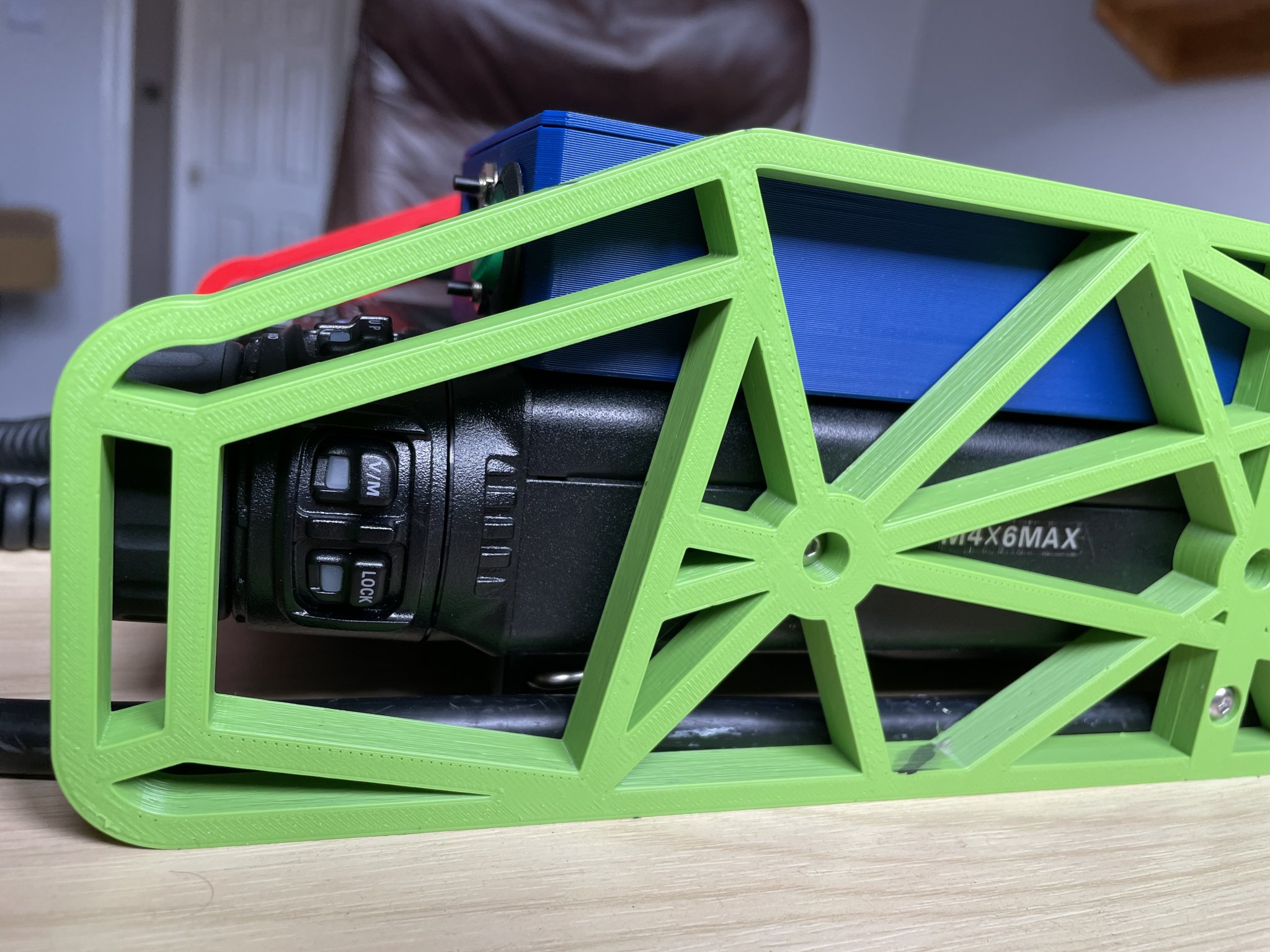

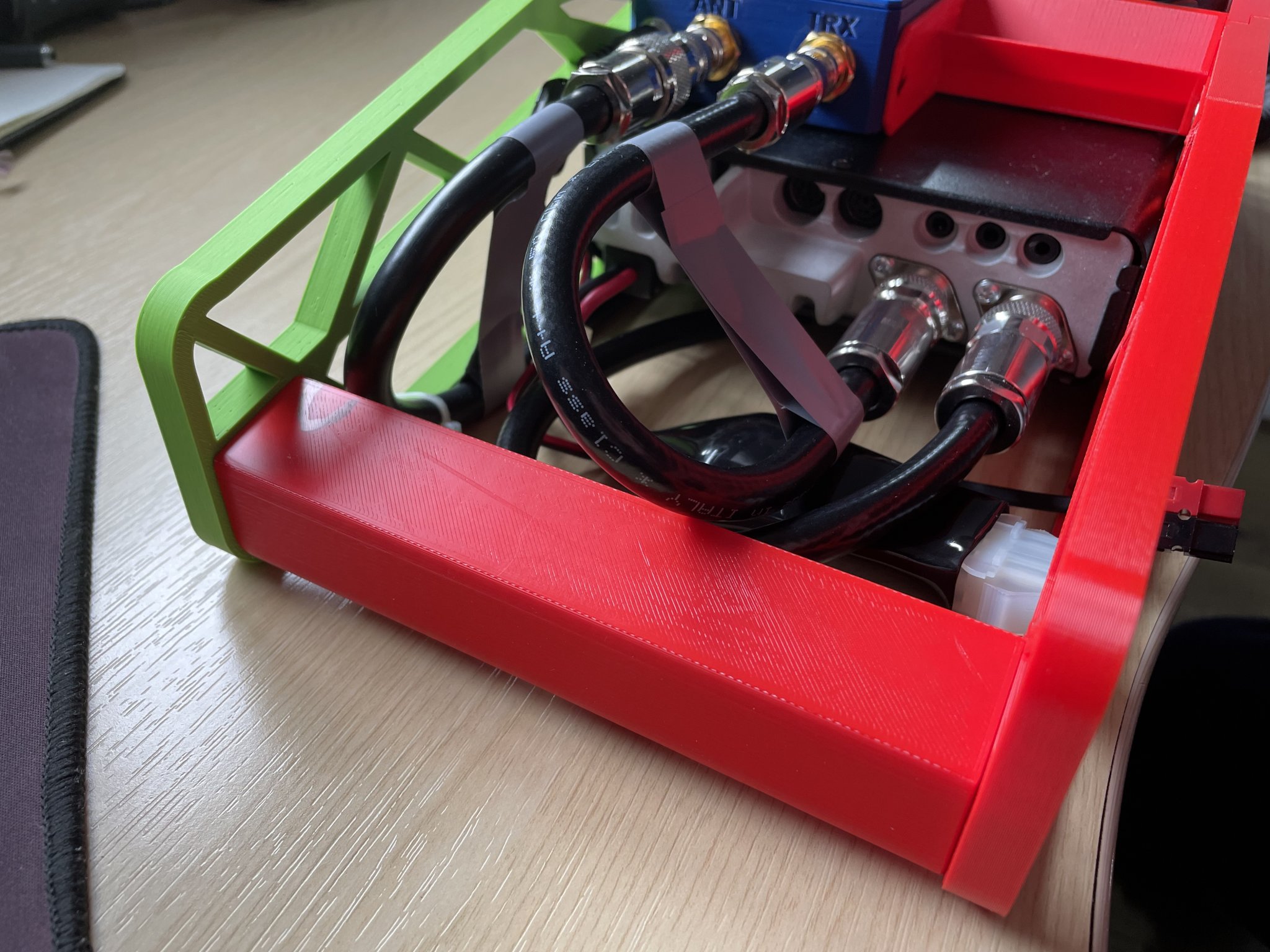

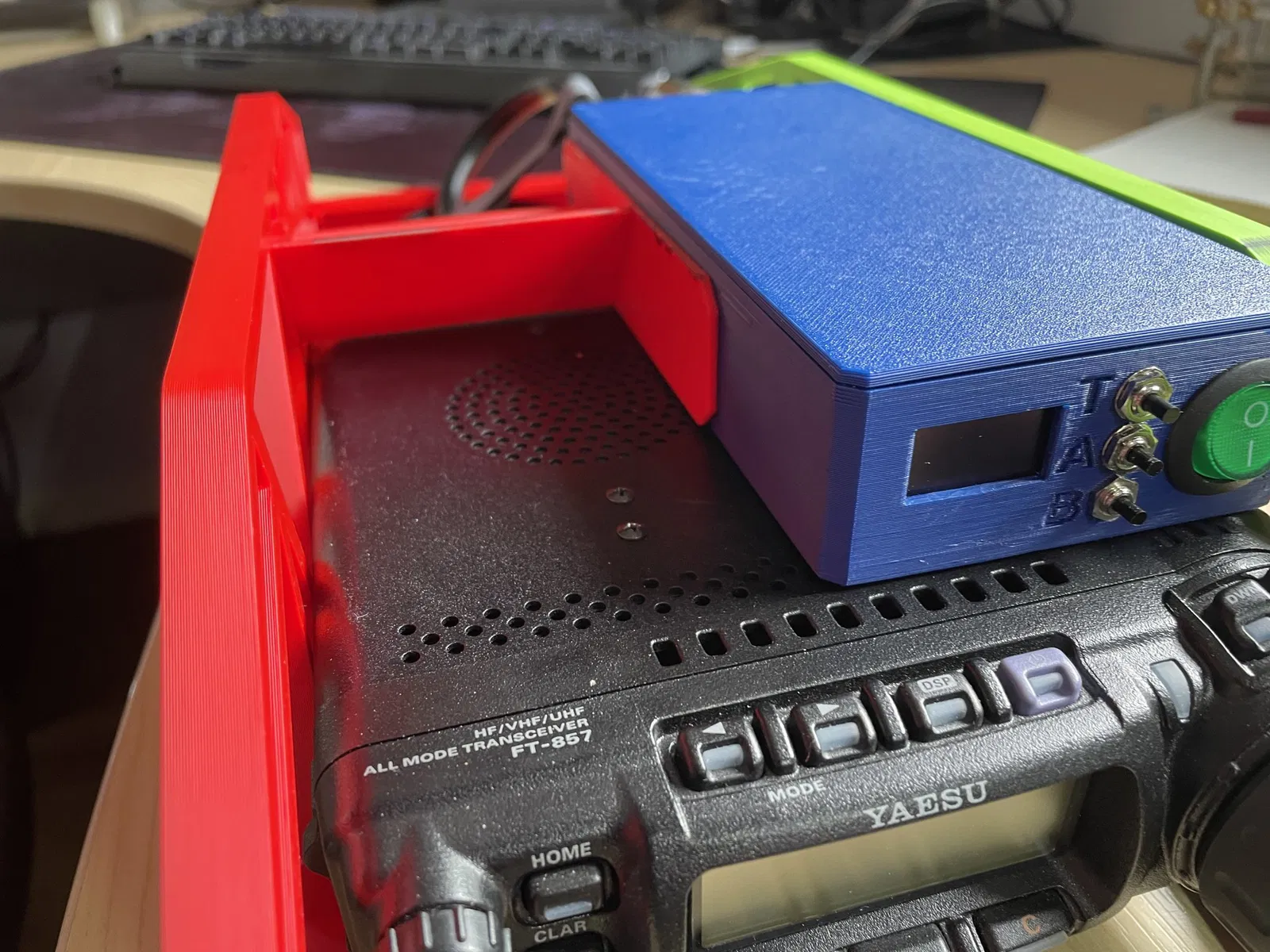

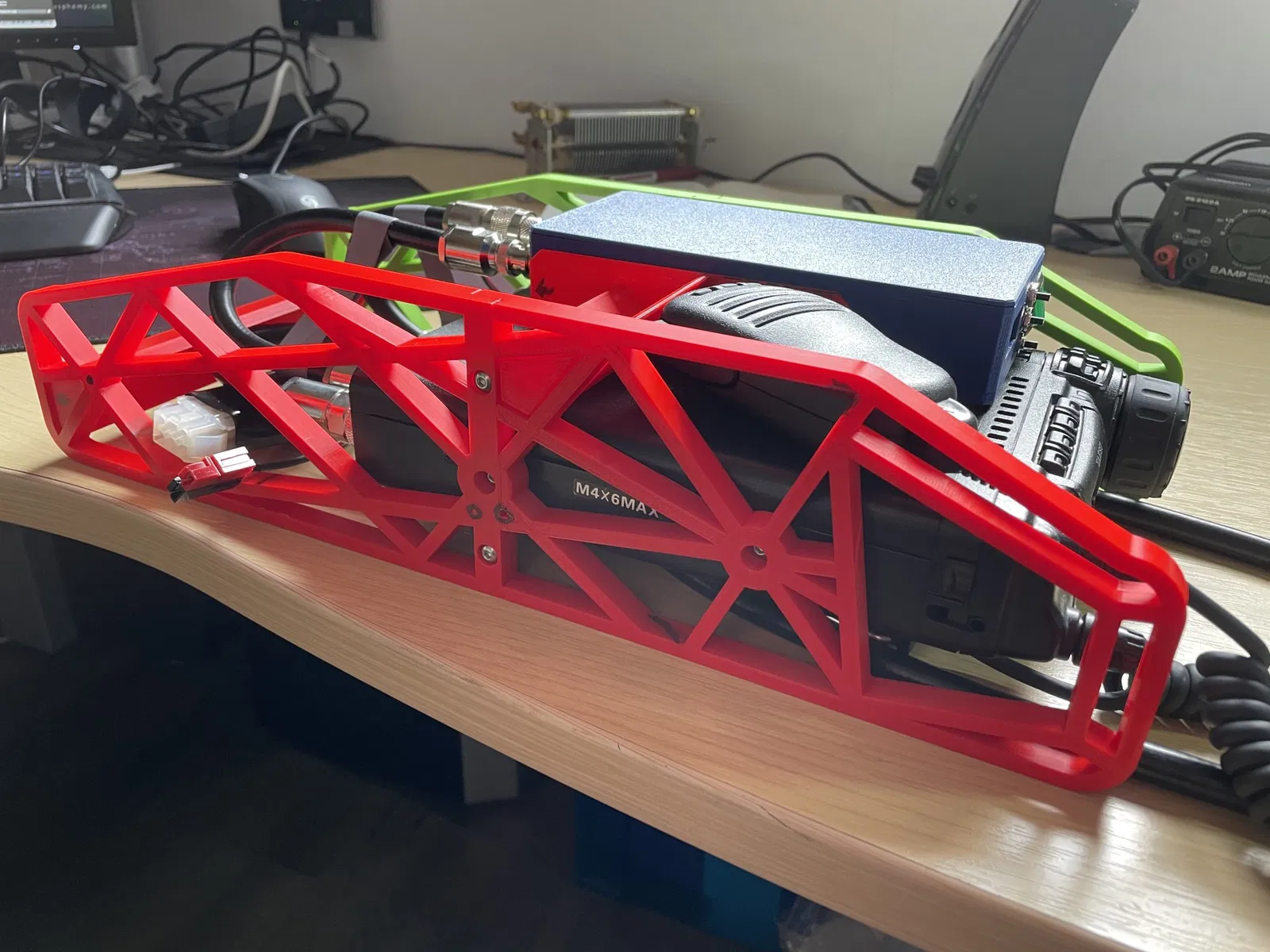

Tôi đã sử dụng PETG cho bản in cuối cùng vì tính linh hoạt/độ bền bổ sung của nó. PLA cho việc mô phỏng (các bộ phận màu đỏ/xanh lá cây trong ảnh là các bản in prototype của tôi).
