Mô hình quạt nâng cấp Prusa MK4s cho đầu in MK3s

MÔ HÌNH ĐANG TIẾN HÀNH!!!

*Khước từ trách nhiệm: Sử dụng nó với nguy cơ của riêng bạn! Máy in sử dụng bo mạch Einsy gốc và rất khó tìm quạt tương thích kích thước 5020.

Tình trạng hiện tại: Quạt 2 dây 24V 4 Watt hoạt động tốt

28/3/2025 - Mạch cách ly quang được thiết kế để sử dụng quạt 2 dây aftermarket đã được chuyển đổi lại bằng cách sử dụng đầu ra quạt Einsy hiện có bao gồm tín hiệu tachometer. CẢNH BÁO!!! Việc chuyển đổi này cần hàn một dây bổ sung vào quạt DC 2 dây thông thường để có được tín hiệu AC nhằm cảm nhận RPM. Điều này có thể làm hỏng quạt nên hãy sử dụng nó với nguy cơ của riêng bạn:

26/3/2025 - Mạch cách ly quang được triển khai để điều khiển quạt aftermarket sử dụng đầu ra quạt Einsy hiện có. Có thể điều khiển hầu như bất kỳ quạt DC 2 dây nào bất kể điện áp hay dòng điện. Tiếng ồn điện giờ đã hoàn toàn biến mất. Hiện đang thử nghiệm quạt 5020 24V:

Benchy 0.2, 2 lớp vỏ, 15% độ đặc, PLA tiêu chuẩn, 220ºC - 30 phút

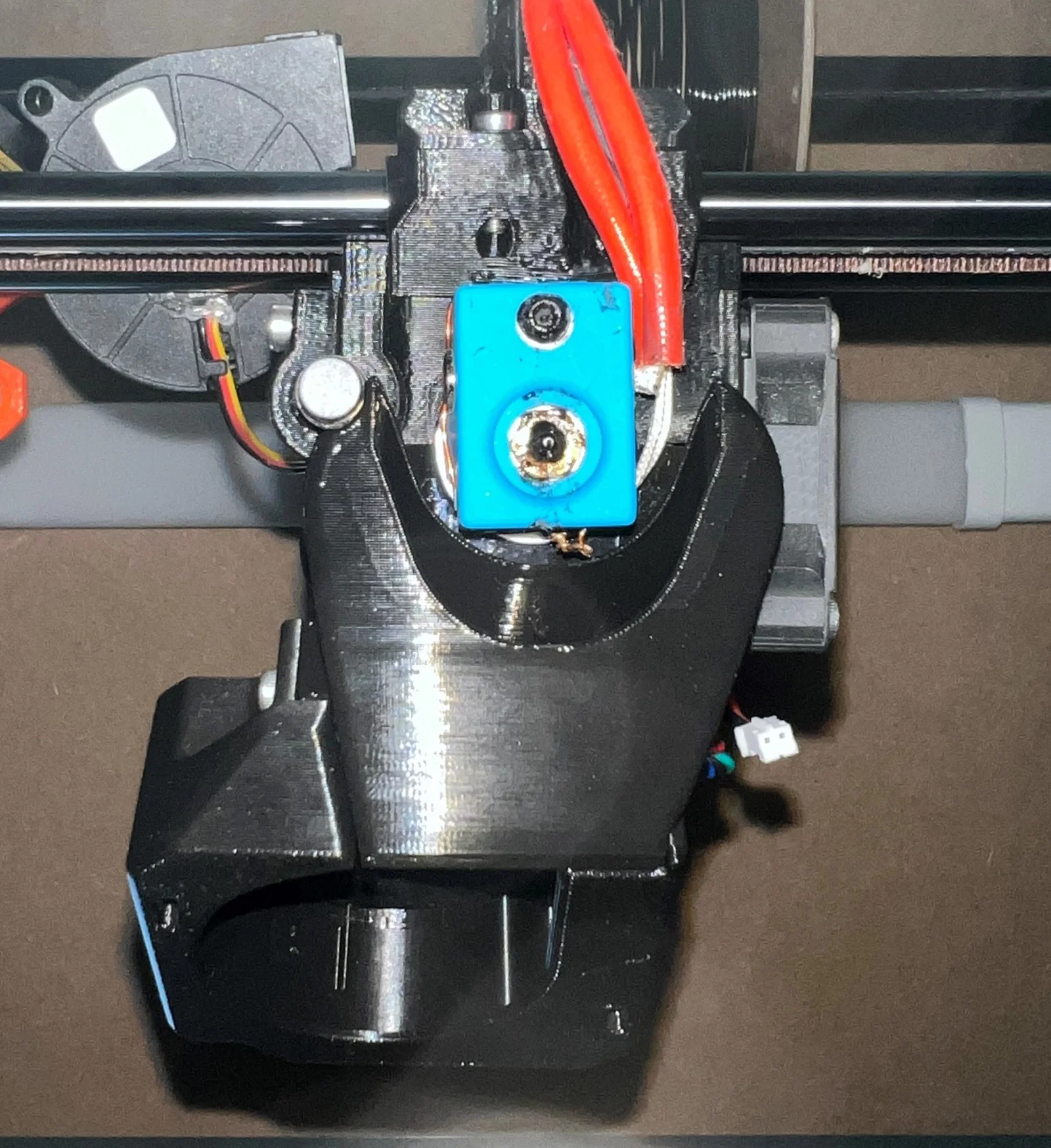

05/9/2024 - Vỏ quạt V3 cải thiện nhẹ hướng dòng khí. Bài kiểm tra in thành công, xoắn ốc cao 100mm mỗi vòng:

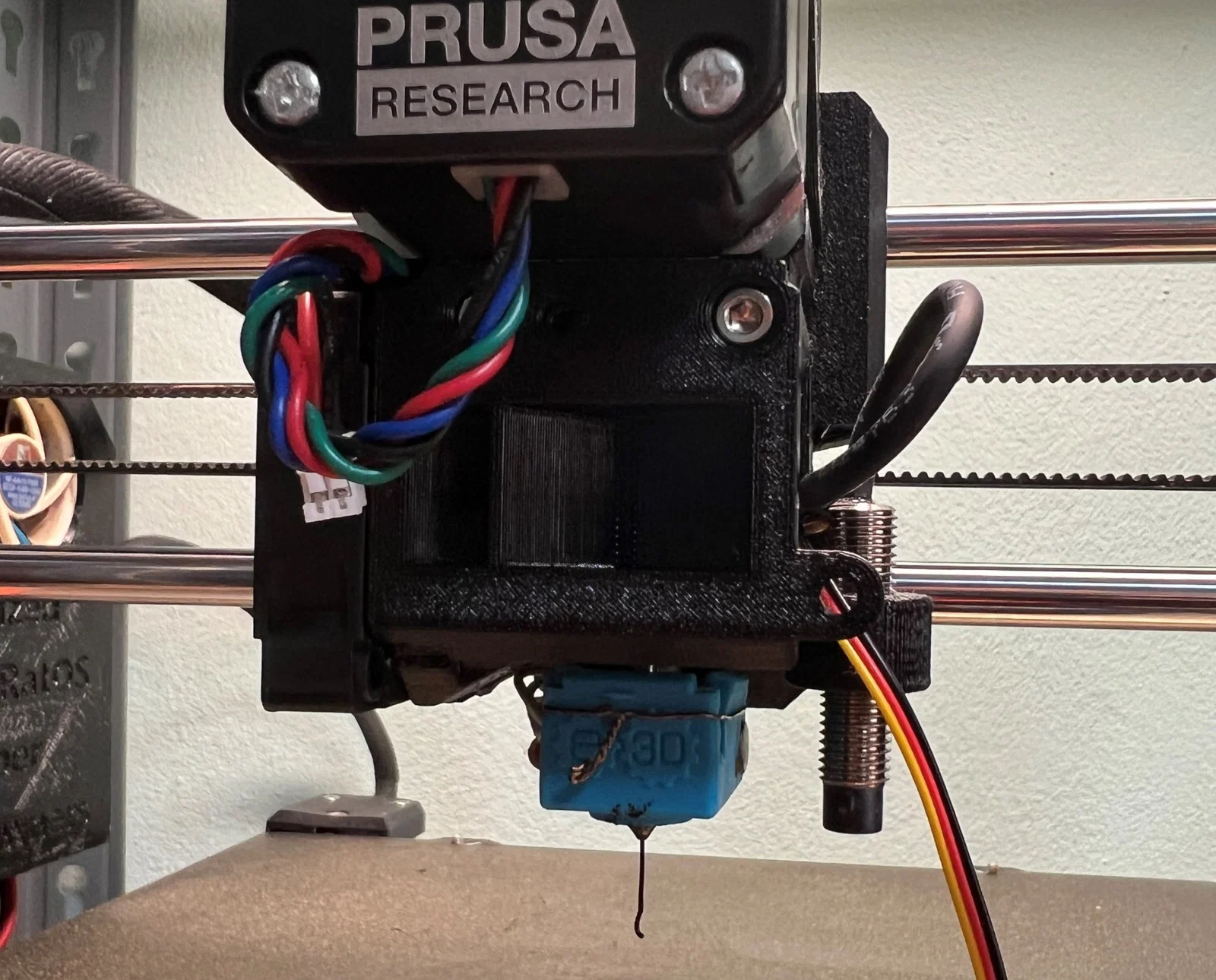

02/9/2024 - Tiếng ồn điện gần như đã biến mất nhờ vào việc định tuyến dây ngắn hơn và sạch hơn. Đường đi ban đầu đi vòng quanh động cơ tạo ra một loại “vòng cuộn” do đó tăng cường dòng cảm ứng gây ra tiếng ồn điện. Quạt 2 dây giờ đã hoạt động.

29/8/2024 - Tiếng ồn điện đang gây ra các đọc cảm biến không chính xác. Bo mạch Einsy chia sẻ nguồn điện 5V giữa các cảm biến và quạt. Đọc cảm biến giường thấp hơn nhiệt độ thực tế khi quạt đang chạy ngay cả khi chậm, 30%. Đang chờ quạt mới để thử nghiệm.

Đọc nhiệt độ giảm nên PWM tăng chu kỳ làm việc để bù đắp. Trong ví dụ này, cảm biến nhiệt đọc 95ºC nhưng bề mặt giường khoảng 125ºC theo một nhiệt kế hồng ngoại. Ở nhiệt độ cao này, PWM đạt chu kỳ làm việc tối đa nhưng nhiệt độ vẫn giảm kích hoạt “LỖI NHIỆT”.

Tại nhiệt độ giường 55ºC, PID có thể đạt được nhiệt độ đặt nhưng giá trị thực cao hơn nhiều, khoảng 65ºC nên PLA bị mềm quá nhiều ở lớp đầu tiên.

28/8/2024 - Vật liệu ASA không thể chịu được nhiệt. Đang tìm kiếm vật liệu mới.

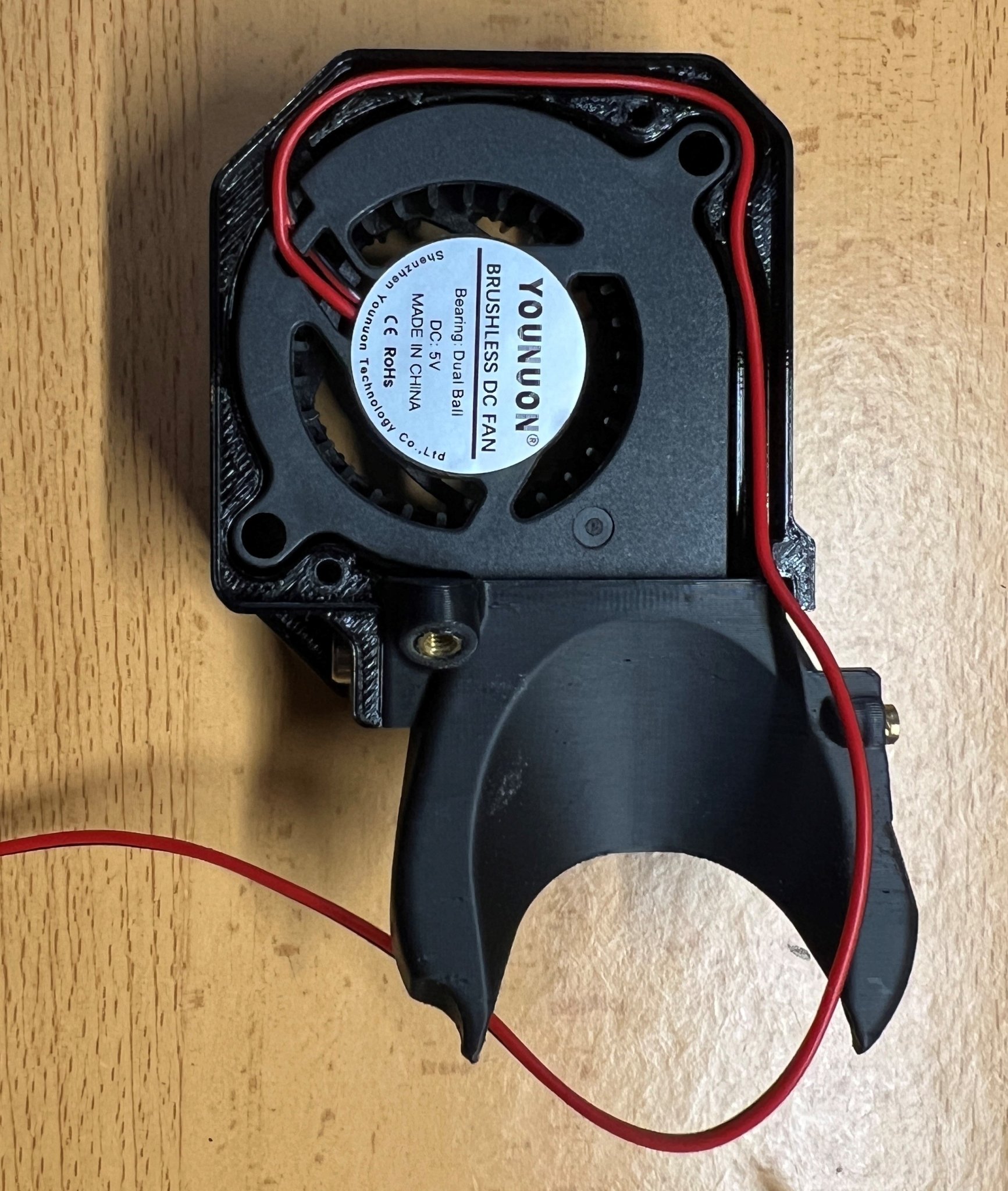

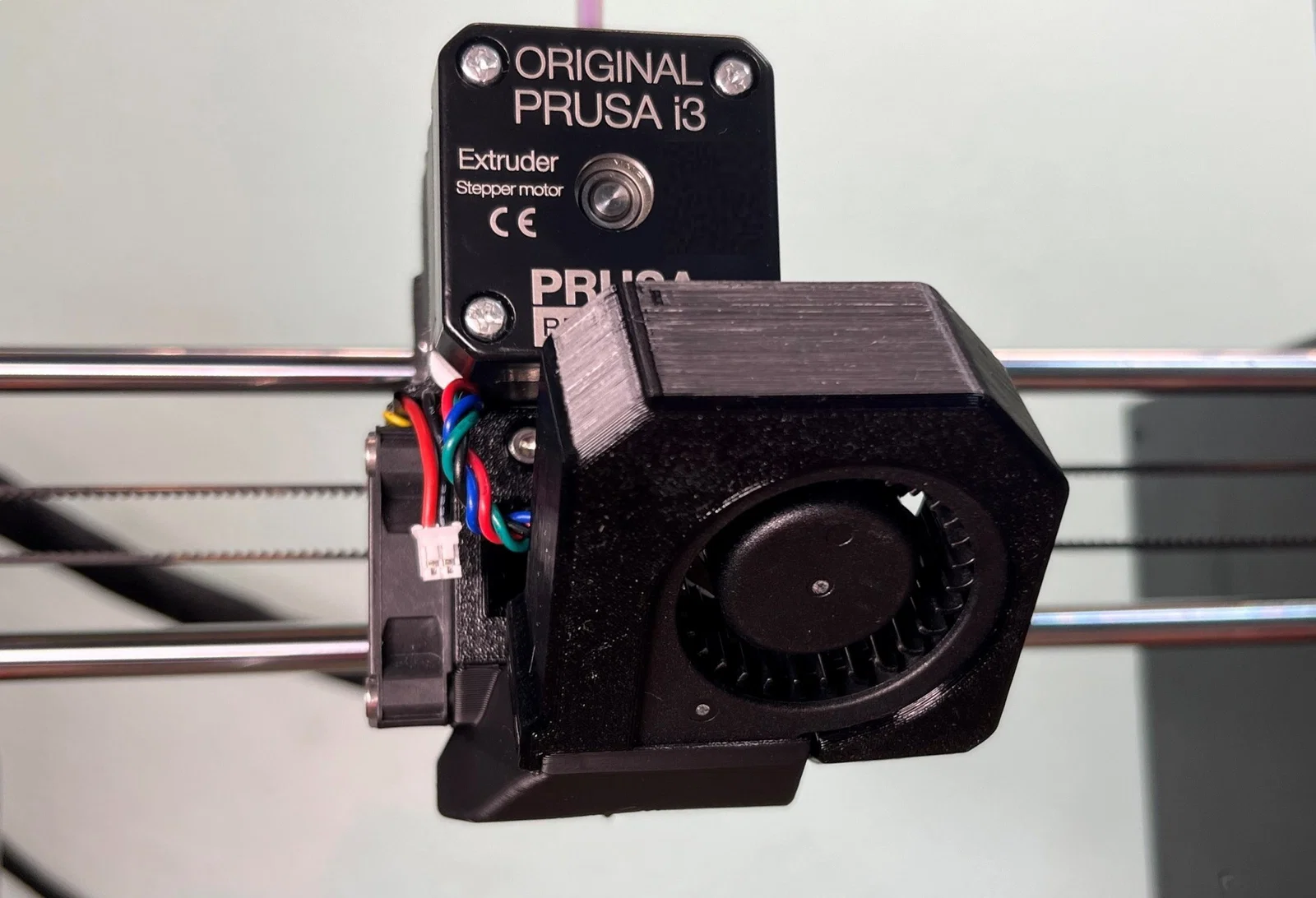

27/8/2024 - Quạt tương thích đã được lắp đặt. Đang tiến hành thử nghiệm in.

22/8/2024 - Phiên bản vỏ và nắp nhỏ hơn/nặng hơn một chút. Các lỗ gắn ban đầu đã được loại bỏ.

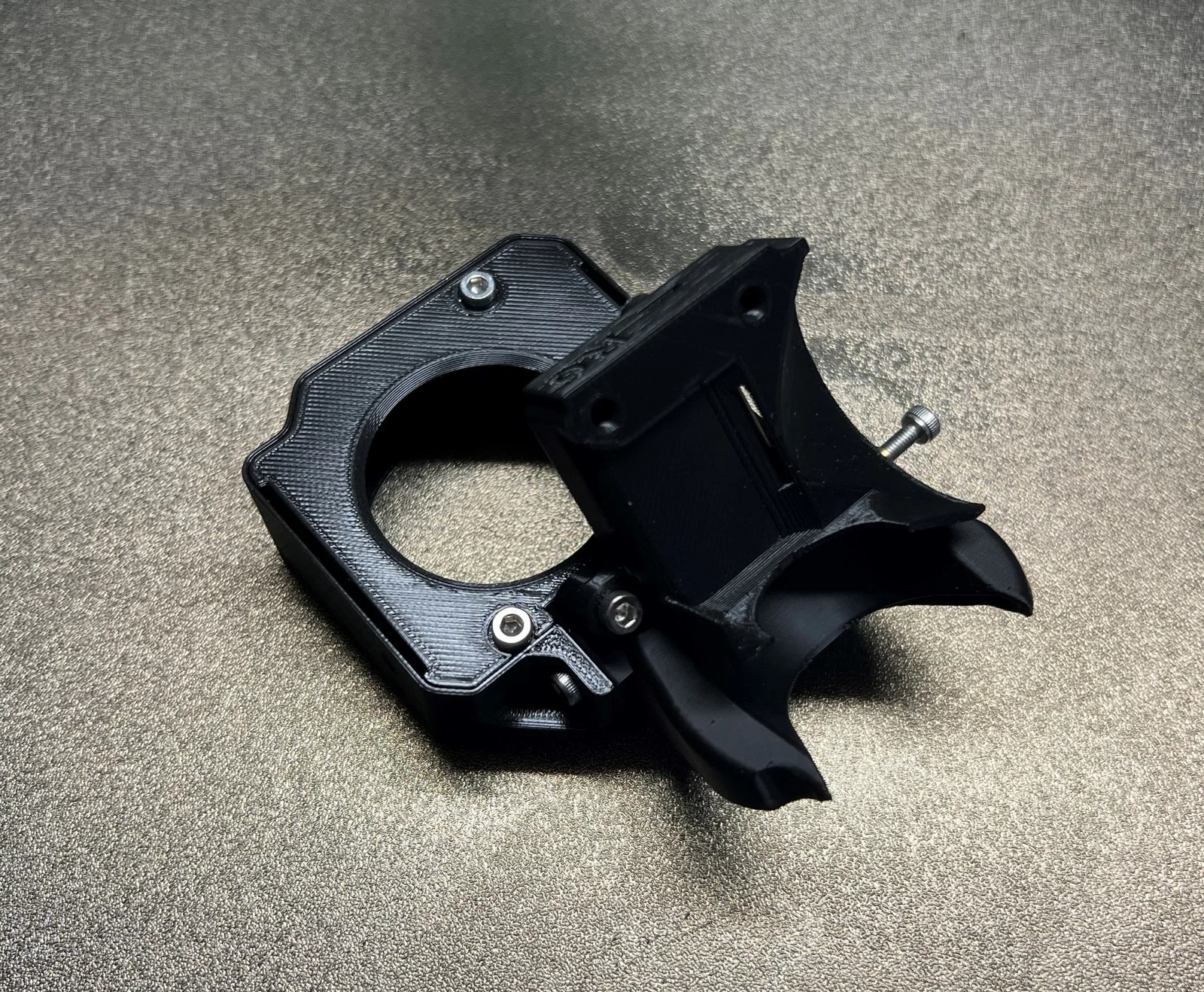

17/8/2024 - Các bộ phận in vừa khít.

Nắp extruder phải là phiên bản R6.

Cần sử dụng chìa khóa lục giác đầu bi 2.5mm để tiếp cận một số bu lông.

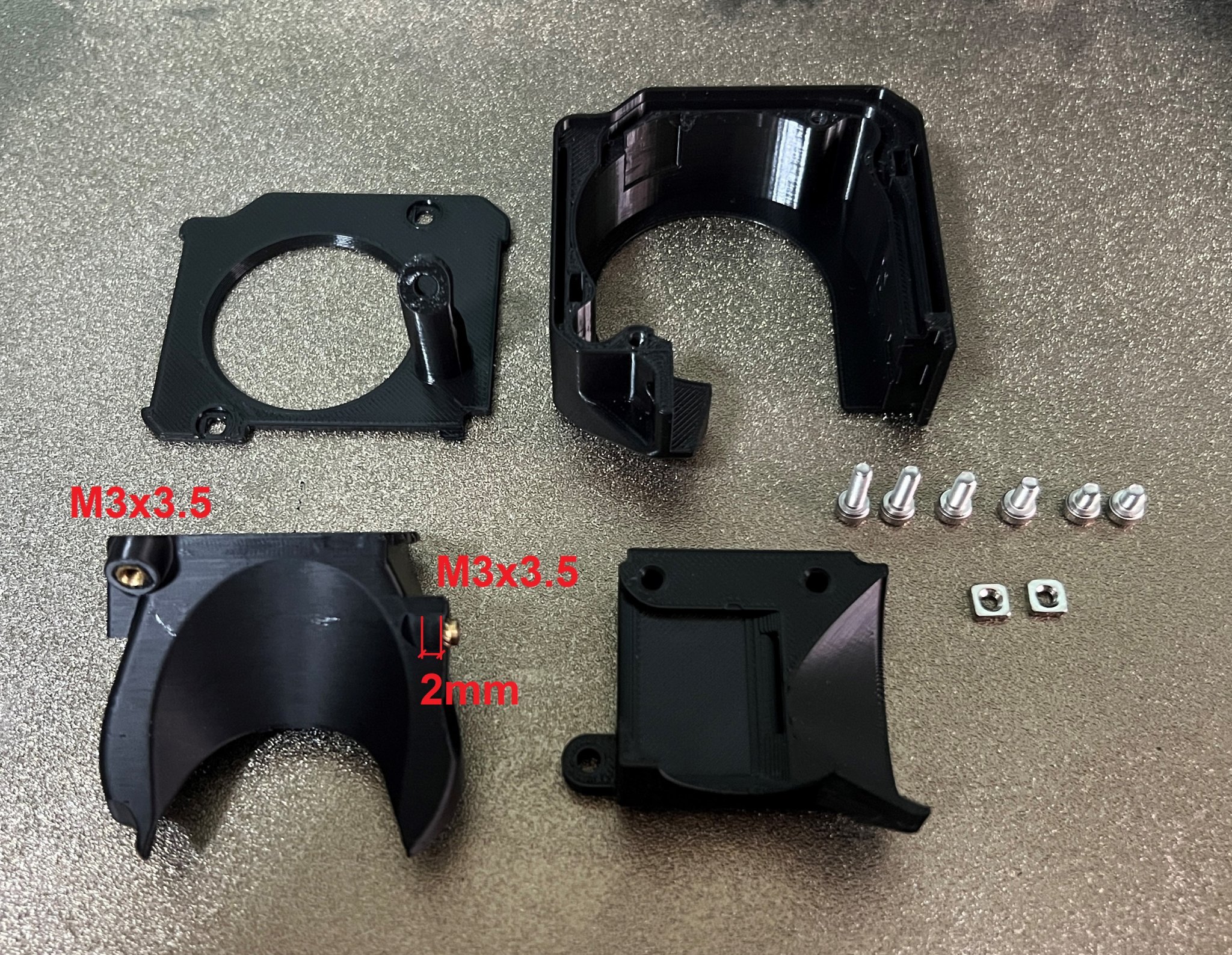

Lưu ý rằng một trong các chèn ren PHẢI được chèn vào chỉ 2 mm!

Quạt hiện tại tiêu thụ khoảng 200 mA ở tốc độ tối đa. In bình thường là 70% vẫn đang thử nghiệm.

Tiếng ồn ở tốc độ này gần như giống với quạt gốc.

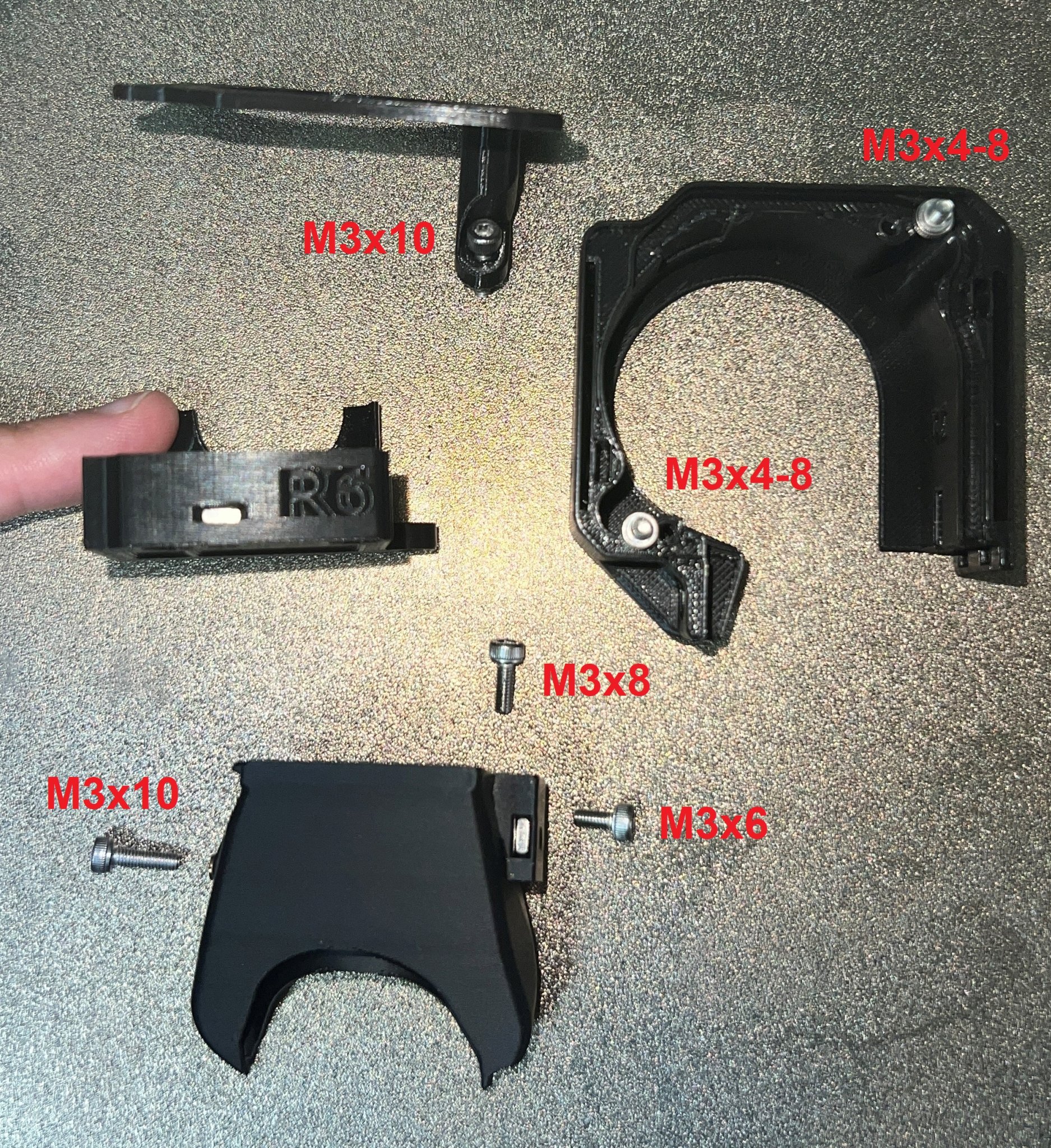

Phần cứng cần thiết:

• 2 x Bu lông M3x10 (1 được tái sử dụng)
• Bu lông M3x8
• Bu lông M3x6
• 2 x Bu lông M3x[4 đến 8 mm có thể sử dụng]
• 2 x Đai ốc vuông M3 (1 được tái sử dụng)
• 2 x Chèn ren M3x3.5 (phiên bản ngắn nhất) Phiên bản tùy chọn

Bất kỳ ai muốn thử nghiệm và bình luận sẽ được đánh giá cao.
