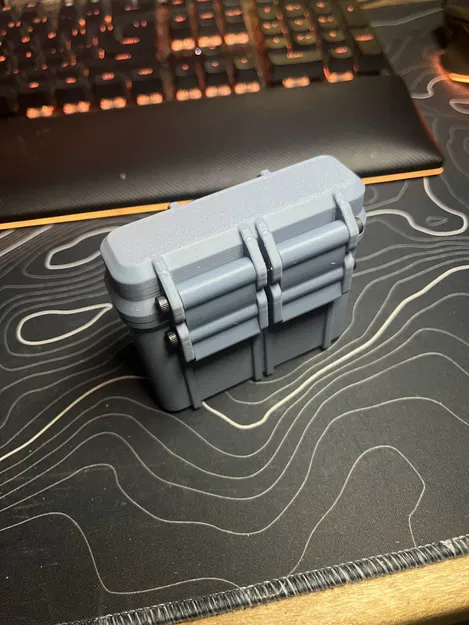

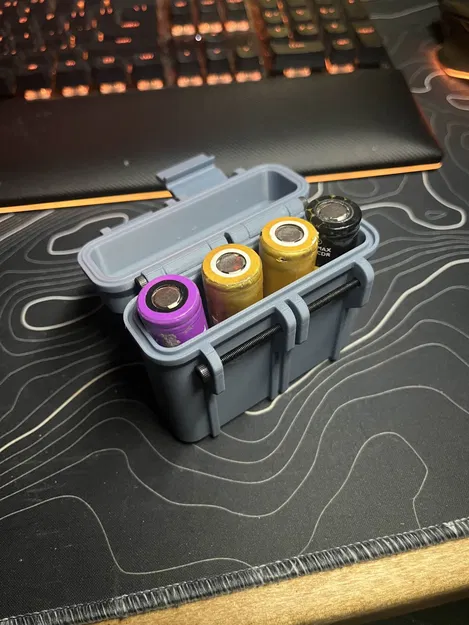

Tôi đã tìm kiếm một hộp để chứa 4 pin 18650 mà tôi mang theo hàng ngày trong túi EDC của mình, tôi đã tìm thấy một vài tùy chọn nhưng không có gì phù hợp với nhu cầu của tôi. Điều này được tạo ra để đáp ứng những nhu cầu đó trong khi vẫn giữ được hình dáng mỏng để tiết kiệm không gian trong balo của tôi.
Có 3 phiên bản của hộp pin, có những khác biệt nhỏ nhưng để đơn giản, các tệp được nhóm theo phiên bản.
Khác biệt giữa các phiên bản:
Phiên bản 1:
- Thân mở
- 2 chốt
- Tolerances lỏng liên quan đến các pin (để tùy chỉnh cá nhân)
- Cần 6 - vít M3x30
Phiên bản 2:
- Thân có các thanh chia để giữ pin thẳng đứng/giảm tiếng ồn
- 2 chốt
- Tolerances chặt hơn liên quan đến pin
- cần 6 - vít M3x30
Phiên bản 3:
- Thân giống như Phiên bản 2 (các thanh/tolerances)
- 1 chốt (Ưu: dễ mở hơn; Nhược: an toàn hơn ít)
- Cần 4 - vít M3x30
Tất cả các phiên bản được thiết kế để có một chút bọt trong nắp để giảm chuyển động/tiếng ồn và thêm một số khả năng hấp thụ sốc. Tất cả các miếng đệm nên được in bằng vật liệu mềm (TPU, silicone, v.v.)
Tôi đã in các hộp của mình bằng PET-G với 3 vòng tường và 25% độ đặc, tạo ra một hộp bền, chống thời tiết/UV với ít hoặc không có tiếng ồn. Tôi đã điền vào rãnh miếng đệm bằng keo silicone, làm mịn và để khô trước khi đóng hộp (Một lựa chọn nếu bạn không muốn mua/in TPU).
Việc lắp ráp rất đơn giản, tất cả các vít nên định hướng các ren về phía trung tâm của mô hình. Đối với phiên bản V3 với một chốt, các vít chốt định hướng các ren theo chiều từ trái sang phải. Các chốt có thể chặt lúc đầu yêu cầu phải được ren bằng vít khi lắp ráp, theo thời gian chúng sẽ được sử dụng dễ dàng hơn.
