Kết nối nội thất từ ván ép cho đồ đạc tiện dụng

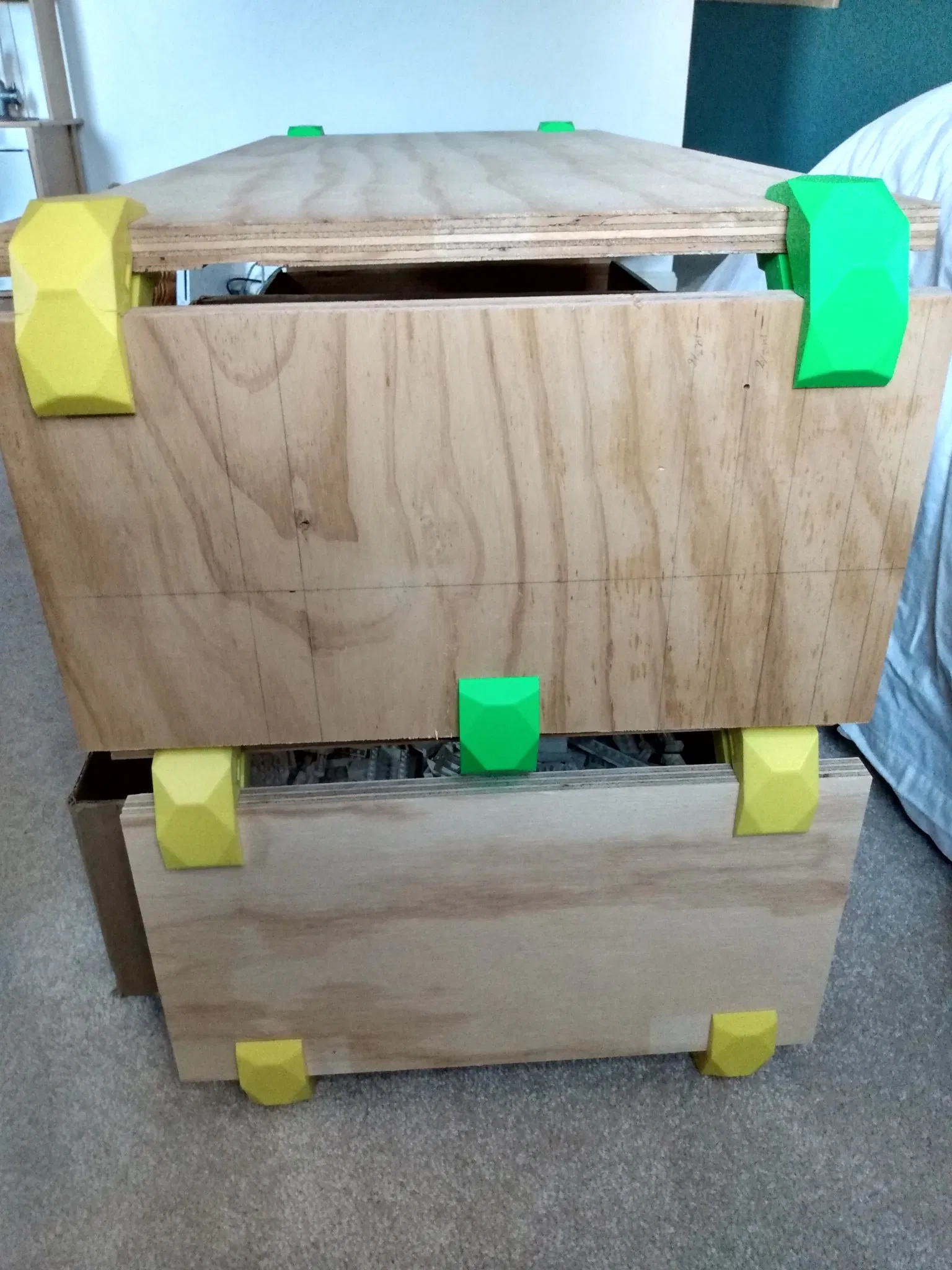

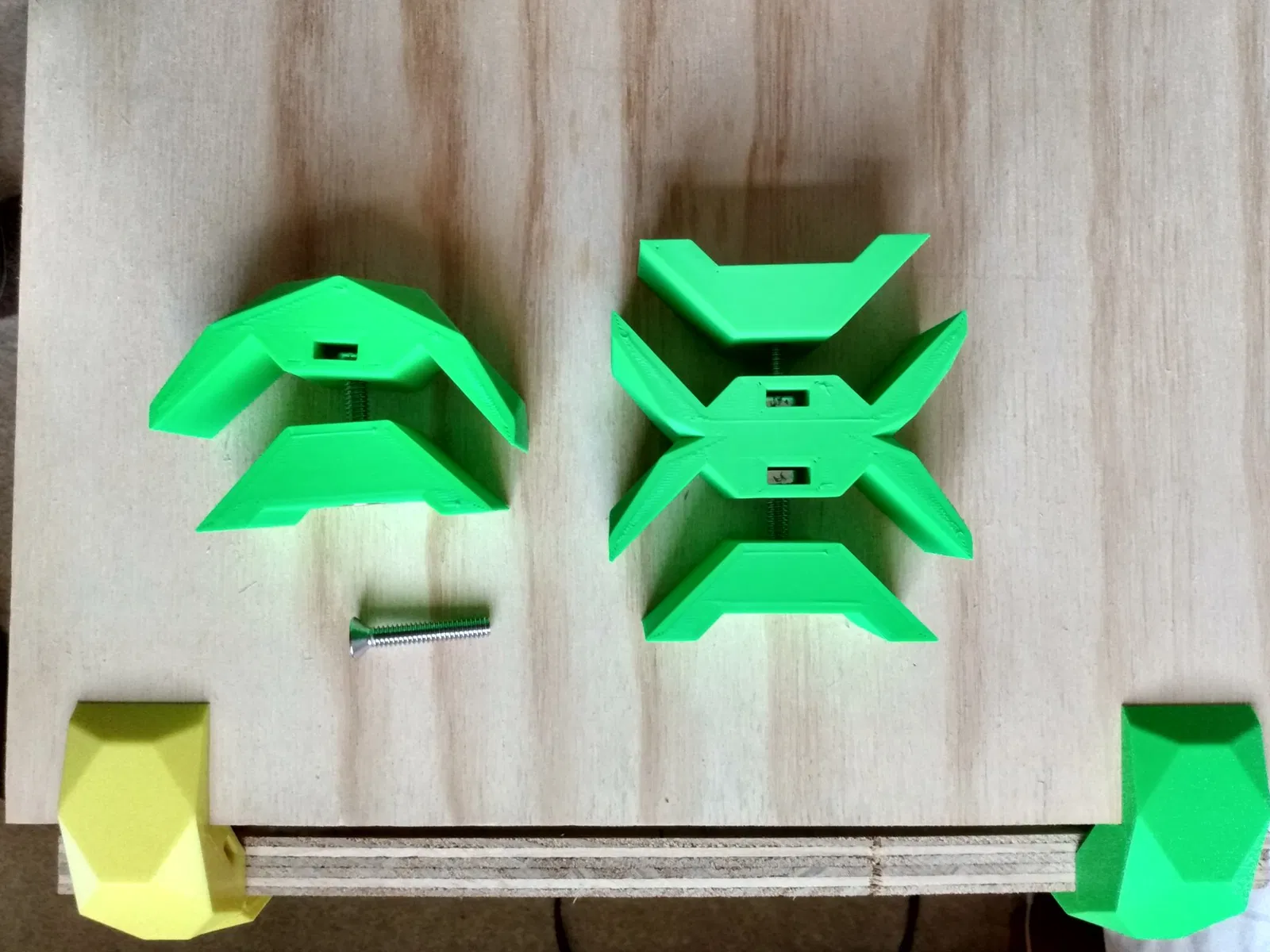

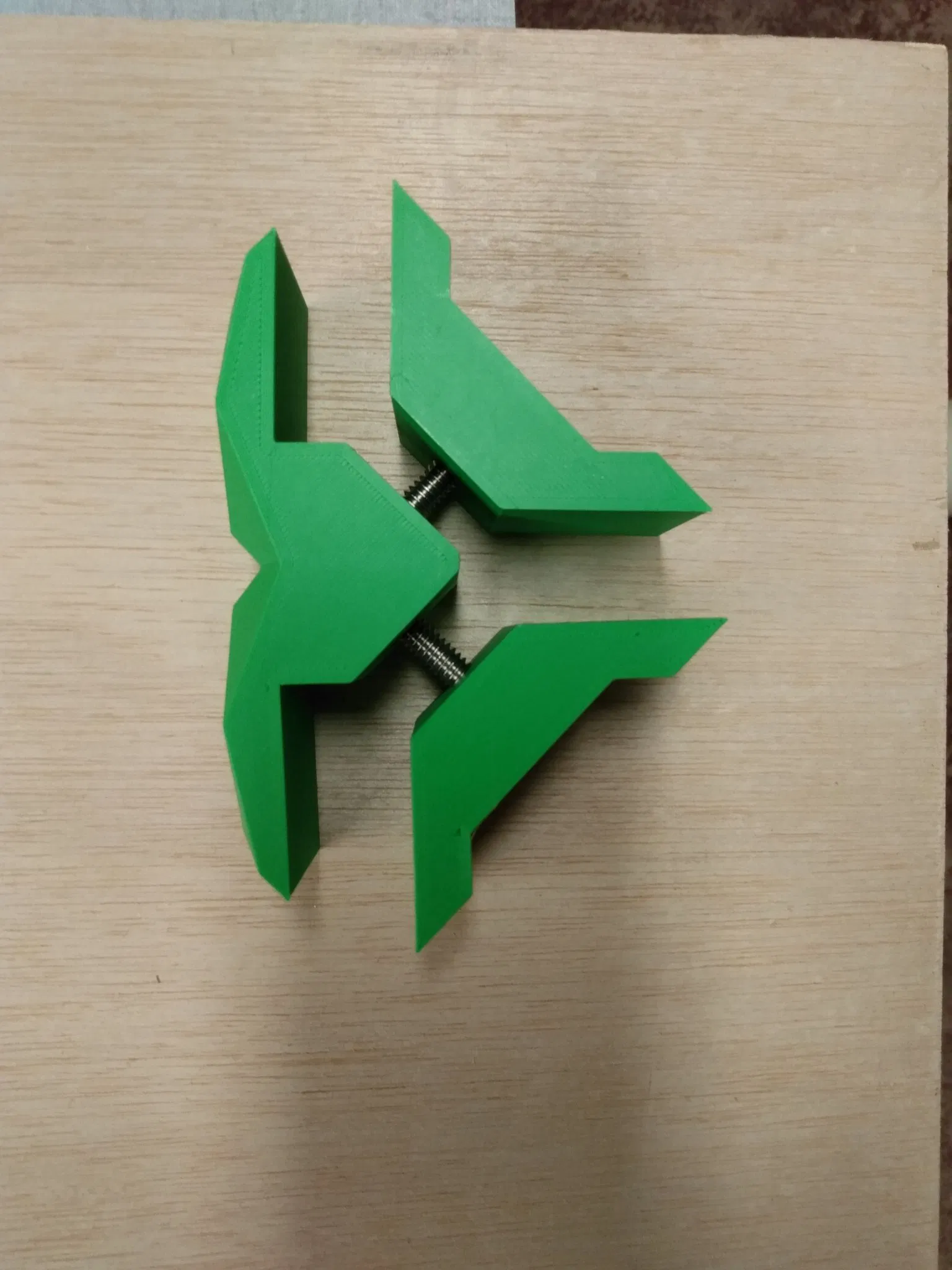

Những đầu nối này có thể được sử dụng để xây dựng kệ, hộp lưu trữ, bàn và các vật dụng hữu ích khác từ các mảnh ván ép dày nominal ½ - ¾ inch. Mỗi đầu nối bao gồm một mảnh bên ngoài, một góc 90 độ, một X, một TEE và một hoặc hai miếng chêm bên trong. Các đai ốc vuông ¼ x 20 được ép vào các túi trong mảnh bên ngoài (Gõ bằng búa để bắt đầu và sử dụng một đinh ghim để đẩy đai ốc cho đến khi nó chạm đáy túi). Các mảnh bên ngoài và bên trong được kéo lại với nhau bằng các vít máy đầu phẳng ¼ x 20 (chiều dài 1 ½ inch sẽ hoạt động cho cả ván ép ½ và ¾ inch, nhưng chiều dài 1 ¼ inch thì an toàn hơn cho ván ép ½ inch). Các góc của các mảnh bên ngoài là 88 độ và các góc của các miếng chêm bên trong là 90 độ, làm cho việc kẹp chặt hơn ở hai đầu so với giữa.

Cảnh báo: cần một số lượng lớn đầu nối để làm ngay cả một món đồ nội thất đơn giản, vì vậy hãy thiết kế trước khi bạn bắt đầu in. Tôi in những đầu nối này mà không cần hỗ trợ sử dụng filament PLA với độ dày lớp 0.3 mm, 5 lớp viền, 5 lớp trên và dưới, và 20% độ đầy gyroid.

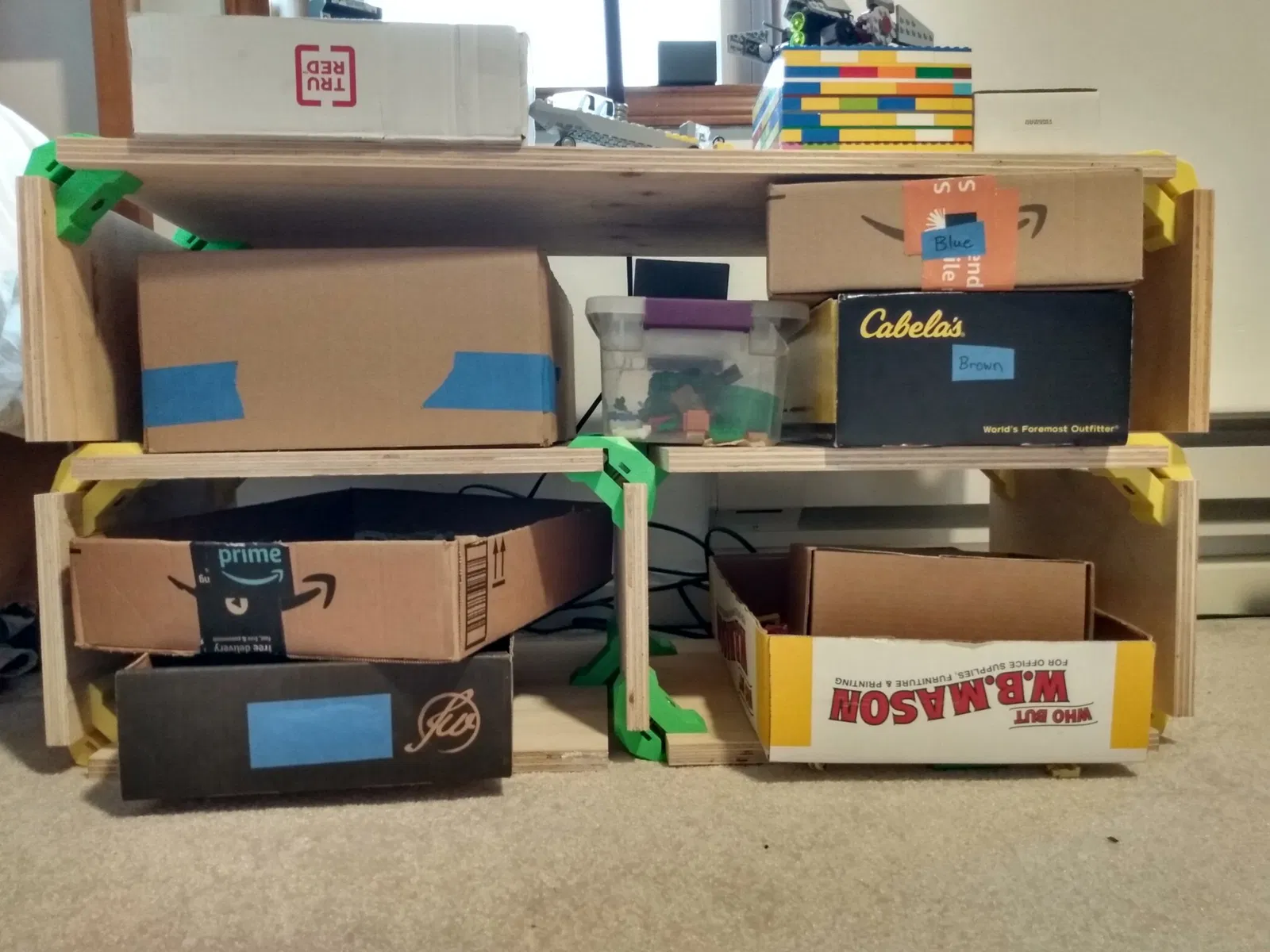

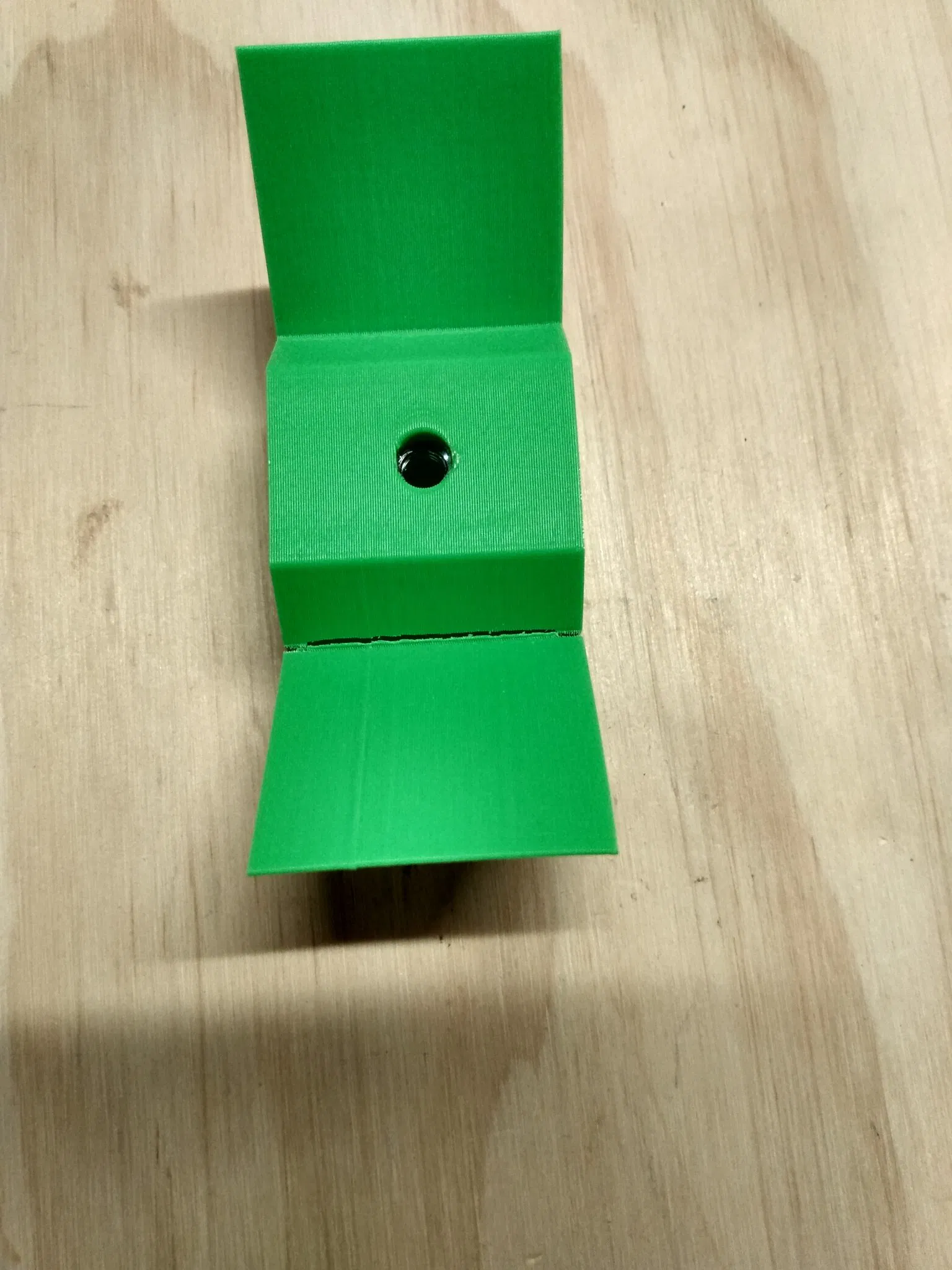

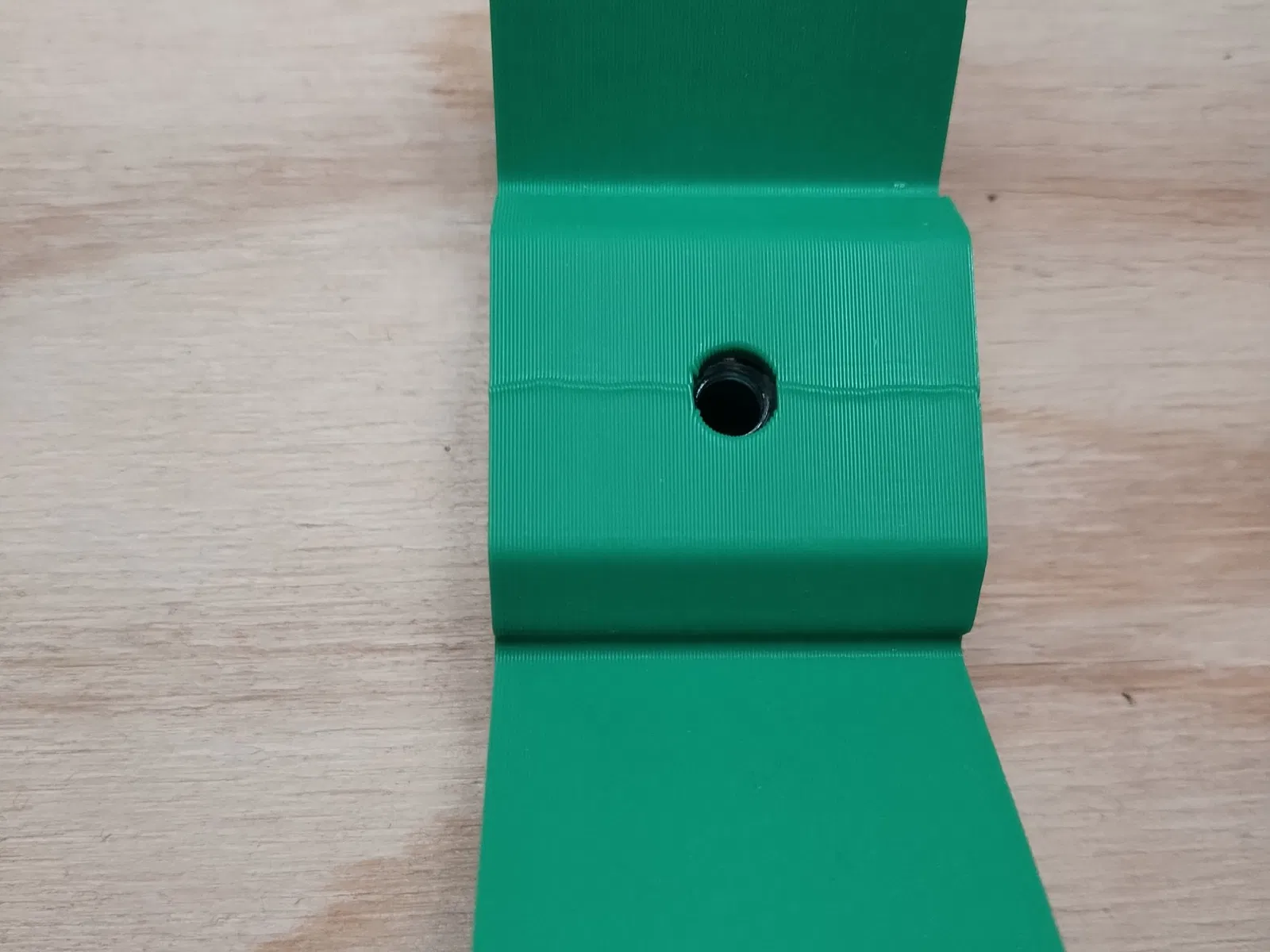

Các cháu trai của tôi đã xây dựng đơn vị lưu trữ LEGO như trong các bức ảnh. Nó không có lưng hoặc các thanh chéo để tăng độ cứng, và chỉ sử dụng số lượng đầu nối tối thiểu (75%). Sau một năm di chuyển và bị đẩy xung quanh, một số mảnh bên ngoài đã bị nứt dọc theo góc trong 90 độ như được hiển thị trong các bức ảnh. Một góc trong là một điểm căng thẳng đã biết; tuy nhiên, sau nhiều lần thất bại, tôi nhận thấy rằng tất cả các đầu nối đều bị nứt ở góc trong cùng một bên của đầu nối. Điều này phải là vì slicer đang đặt tất cả các đường viền ở vị trí đó. Để tăng cường độ bền cho các đầu nối, hãy đặt Vị Trí Đường May của Slicer của bạn thành Ngẫu Nhiên, với *Các Đường May Bên Trong Xếp Chồng*** và sơn vị trí đường may ở mặt sau của đầu nối nơi có lỗ tròn (xem bức ảnh cuối)**.

Tôi cũng đã tải lên một thiết kế dày cho các bộ kết nối mà dày hơn ở điểm căng thẳng, và một thiết kế với các góc trong tròn.
