Hệ thống gắn bàn làm việc Honeycomb Storage Wall

Bộ giá đỡ này sẽ giúp bạn kẹp và gắn tường lưu trữ tổ ong của bạn vào bàn làm việc.

Cần thêm phiên bản khác?

Giá đỡ gắn dưới được thiết kế để phù hợp với bàn của tôi. Hãy cho tôi biết qua tin nhắn hoặc bình luận nếu bạn muốn tôi tạo một phiên bản cập nhật phù hợp với bàn của bạn!

Vậy, điều này hoạt động như thế nào?

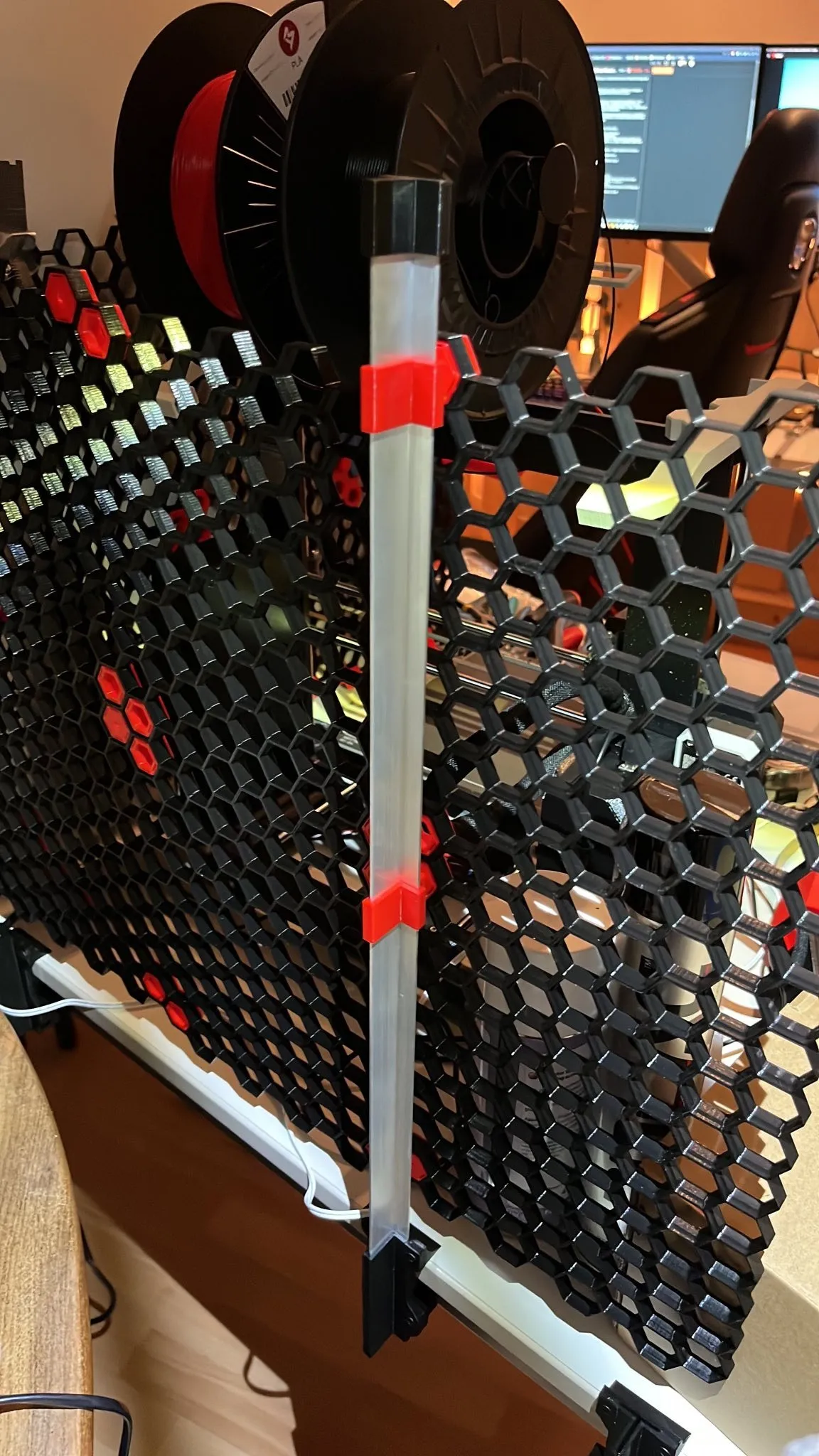

Sử dụng một dầm T bằng nhôm, bạn có thể hỗ trợ các phần của Tường Lưu Trữ Tổ Ong. Dầm T trượt vào một giá đỡ gắn dưới được kết nối với bàn của bạn. Sau đó, một vài giá đỡ gắn giữa sẽ kết nối với tường lưu trữ của bạn và giữ nó ở vị trí, sử dụng các bộ kết nối tường được cung cấp cho Tường Lưu Trữ Tổ Ong.

Tôi khuyên bạn nên sử dụng 1 dầm T cho mỗi phần của tường lưu trữ tổ ong, nhưng bạn có thể tự quyết định số lượng bạn muốn. Tôi đã kết nối các phần tường với các dầm giữa mỗi hai phần tường, nhưng bạn có thể làm điều này ở bất kỳ đâu bạn muốn.

Hướng dẫn in ấn

Các phần hầu như có thể được in mà không cần hỗ trợ. Một số lưu ý:

• In “Bottom mount - back” đứng lên (mẹo: bật brim)
• In “Bottom mount - front part 1” trên mặt phẳng lớn
• In “Bottom mount - front part 2” với hỗ trợ để hỗ trợ phần kết nối vít
• In “Top cap v1” và “Middle mount” như chúng, không cần hỗ trợ (mẹo: bật brim)

Vật liệu cần thiết

• Dầm T bằng nhôm (20 x 20 mm, độ dày 1 mm) - chiều dài khoảng 55.5 cm cho một tường lưu trữ cao 2 phần tường
• Vít M3 (12 mm, đầu nhọn) - 1 cho mỗi giá đỡ giữa
• Đai ốc M3 - 1 cho mỗi giá đỡ giữa
• Vít M4 (8-16 mm, đầu nhọn) - 4 cho mỗi giá đỡ dưới
• Đai ốc M4 - 4 cho mỗi giá đỡ dưới

Hướng dẫn lắp ráp

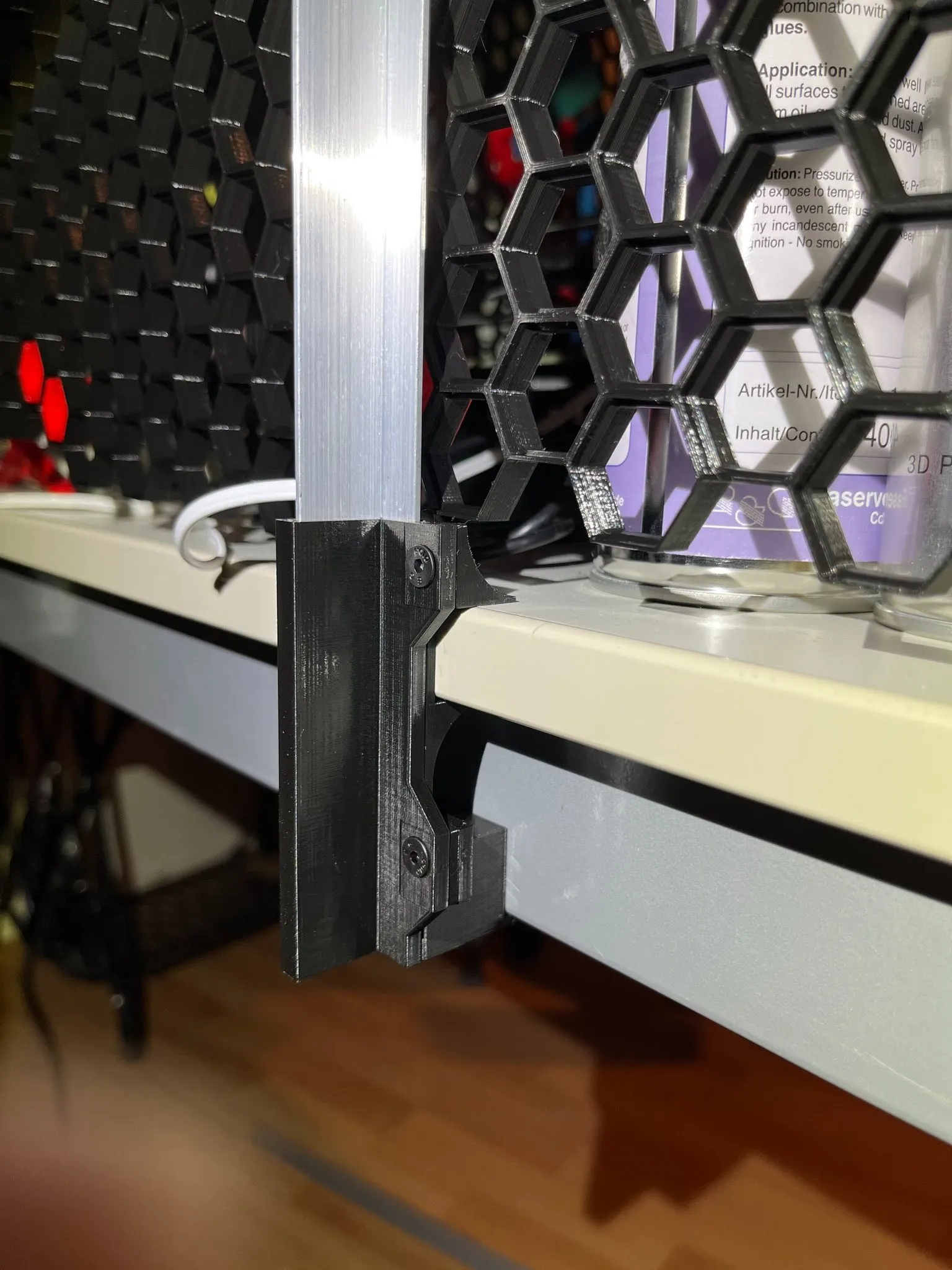

A. Gắn các giá đỡ gắn dưới:

1. Vít các bu lông M4 vào phần Bottom mount - back
2. Gắn “Bottom mount - front part 1” vào nó bằng cách sử dụng hai đai ốc M4 (sử dụng các lỗ trên cùng)
3. Vít hai bu lông phía dưới qua “Bottom mount - front part 1”
4. Đặt hai phần đã kết nối vào mép bàn
5. Gắn phần “Bottom mount - front part 2” vào bàn và gắn nó vào các phần khác bằng cách sử dụng hai đai ốc M4 còn lại
6. Lặp lại cho số lượng giá đỡ T-beam mà bạn muốn lắp đặt

B. Cắt, đặt và chuẩn bị các thanh T

1. Cắt các thanh T bằng nhôm đến chiều dài phù hợp
2. Trượt các thanh vào các giá đỡ phía dưới
3. Chèn một đai ốc M3 vào mỗi giá đỡ lắp đặt ở giữa

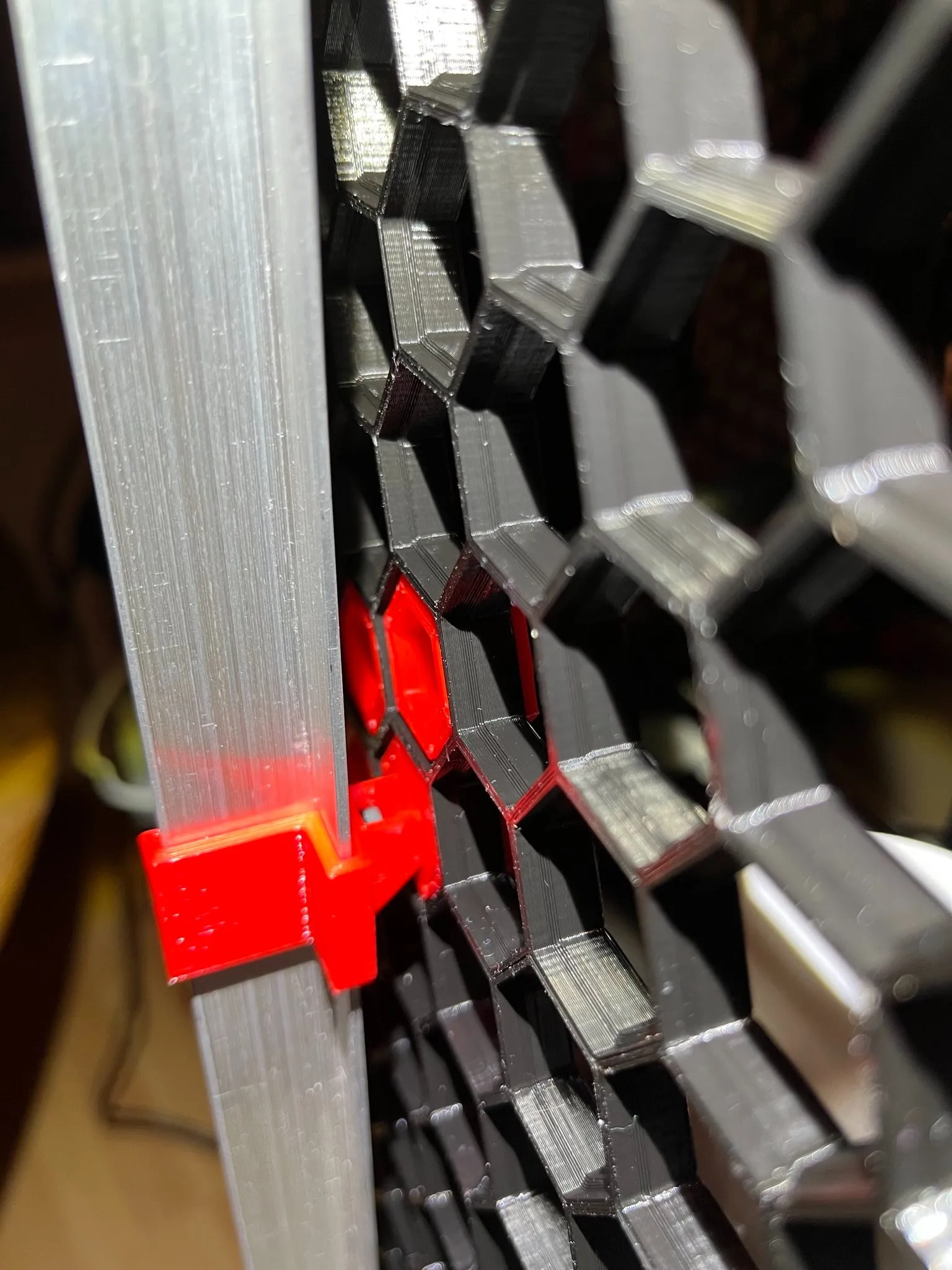

4. Trượt các giá đỡ lắp đặt ở giữa lên các thanh T

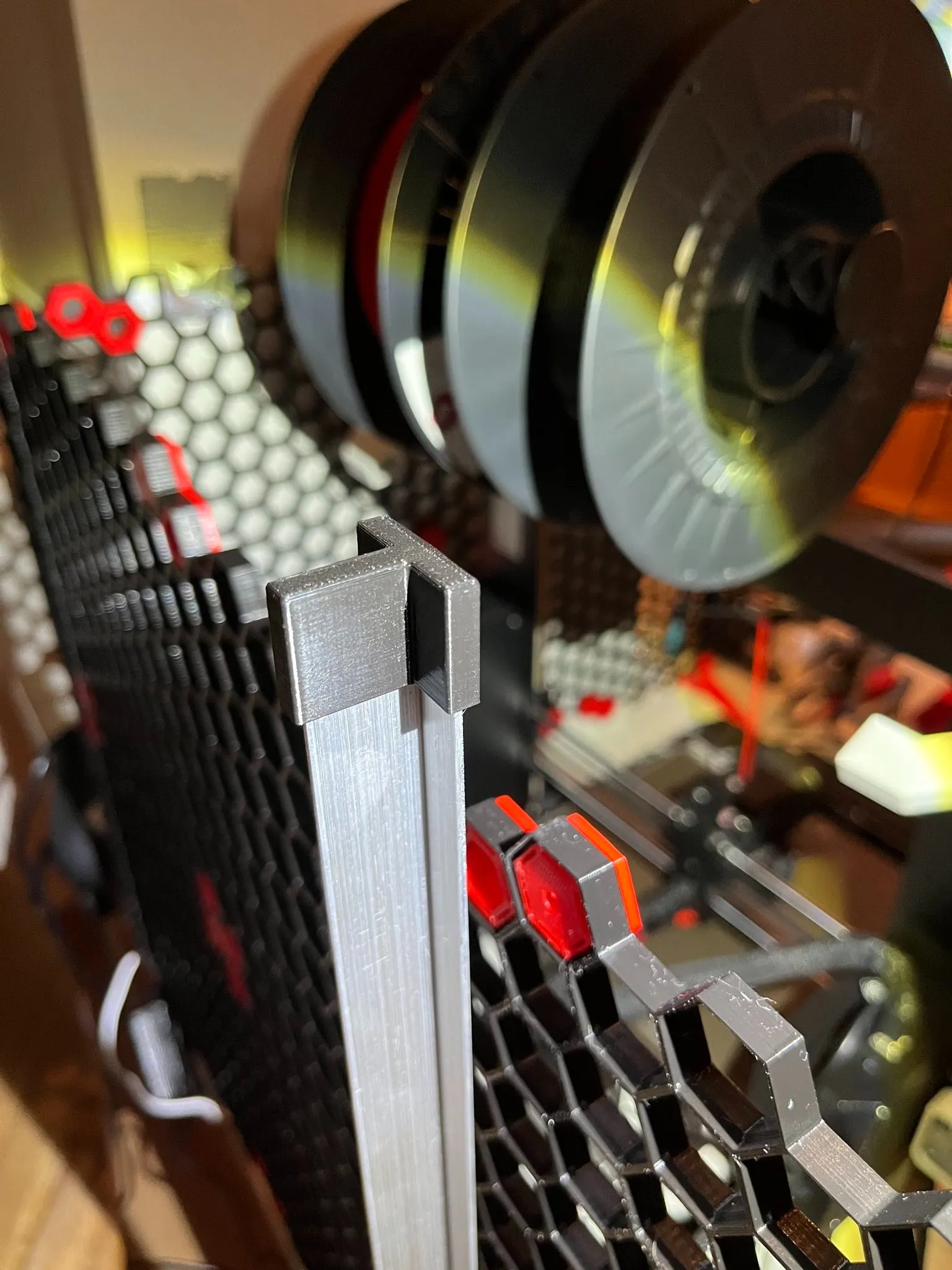

5. Che phần trên của mỗi thanh T bằng một nắp trên

C. Kết nối với các phần tường lưu trữ

1. Chèn các đầu nối tường vào tường lưu trữ
2. Đặt các giá đỡ lắp đặt phía dưới theo cách mà các tâm của chúng thẳng hàng với các tâm của các lỗ M3 trong các đầu nối tường
3. Từng cái một, chèn một vít M3 vào các đầu nối tường và vặn tường lưu trữ vào các giá đỡ lắp đặt ở giữa

Vấn đề đã biết

Tại bước A2 của quá trình lắp ráp, bạn sẽ nhận thấy hai phần không thực sự được vặn chặt với nhau, phần phía trước chỉ được giữ chặt bởi hai đai ốc bên trong các lỗ. Tôi sẽ sửa điều này trong mô hình trong tương lai, nhưng hãy thoải mái nhắn tin cho tôi nếu bạn cần nó sớm hơn.

Chỉnh sửa

Có một lỗi chính tả trong yêu cầu vật liệu. Thanh T bằng nhôm không nên là 85 cm mà là 55.5 cm.
