Kết nối mô tơ và bộ điều khiển tương thích LEGO
Bộ kết nối tương thích với LEGO cho động cơ truyền động có bánh răng (YG2900) và hai bộ điều khiển động cơ thông dụng (HG7881 và L298N)
Mô tả

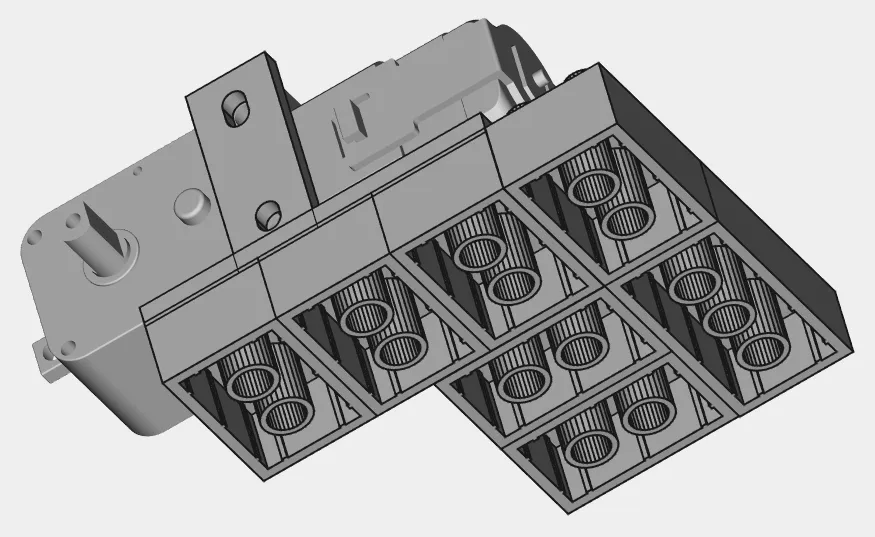

Kết nối với các đinh tán tương thích với LEGO để lắp đặt động cơ truyền động có bánh răng (thường được gọi là YG2900) sử dụng vít đầu phẳng M3 và đai ốc - cộng với các kết nối cho hai bộ điều khiển động cơ phổ biến (HG7881 và L298N).
Các kết nối có thể được sử dụng:

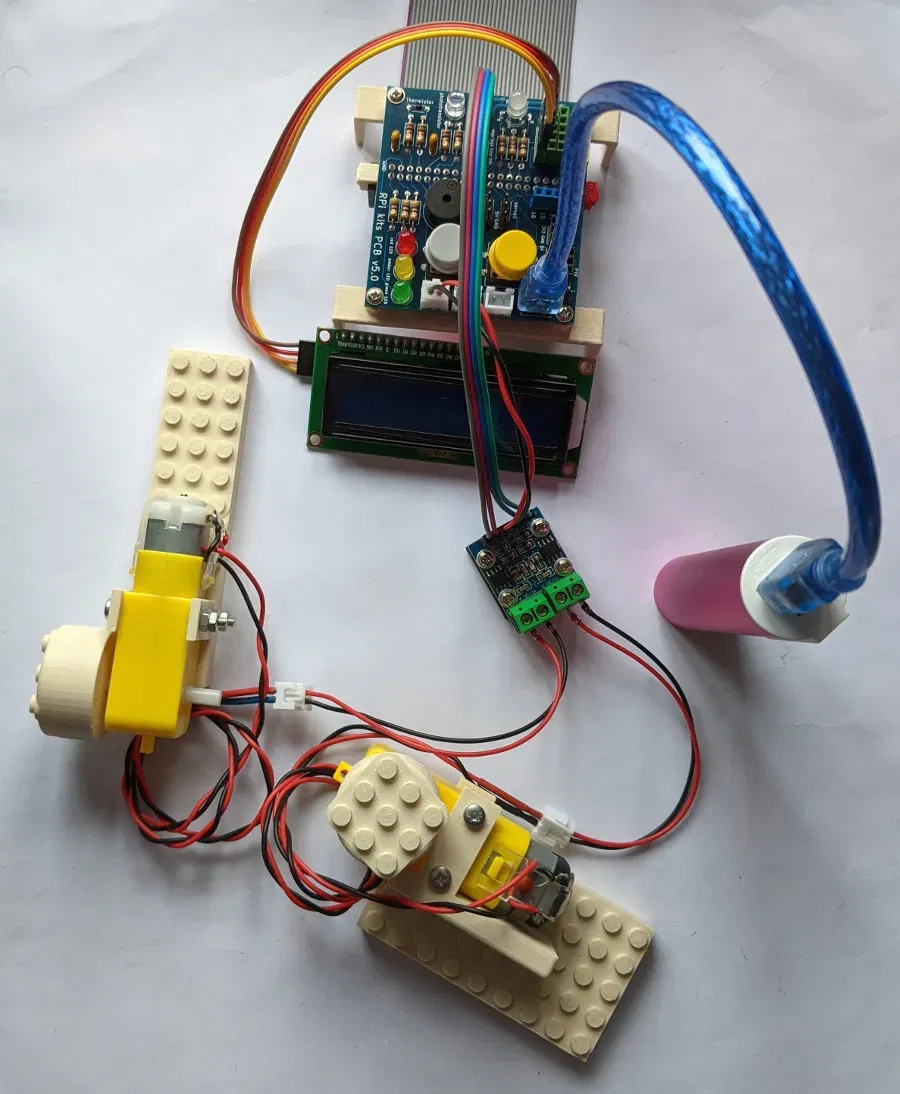

- hoặc để xây dựng các giường thử nghiệm đơn giản cho việc phát triển mã điều khiển với (ví dụ) một Raspberry Pi hoặc một vi điều khiển đơn giản hơn như ESP32, hoặc
- để xây dựng các cấu trúc LEGO hoàn chỉnh với các bộ phận chuyển động 'cơ điện'.

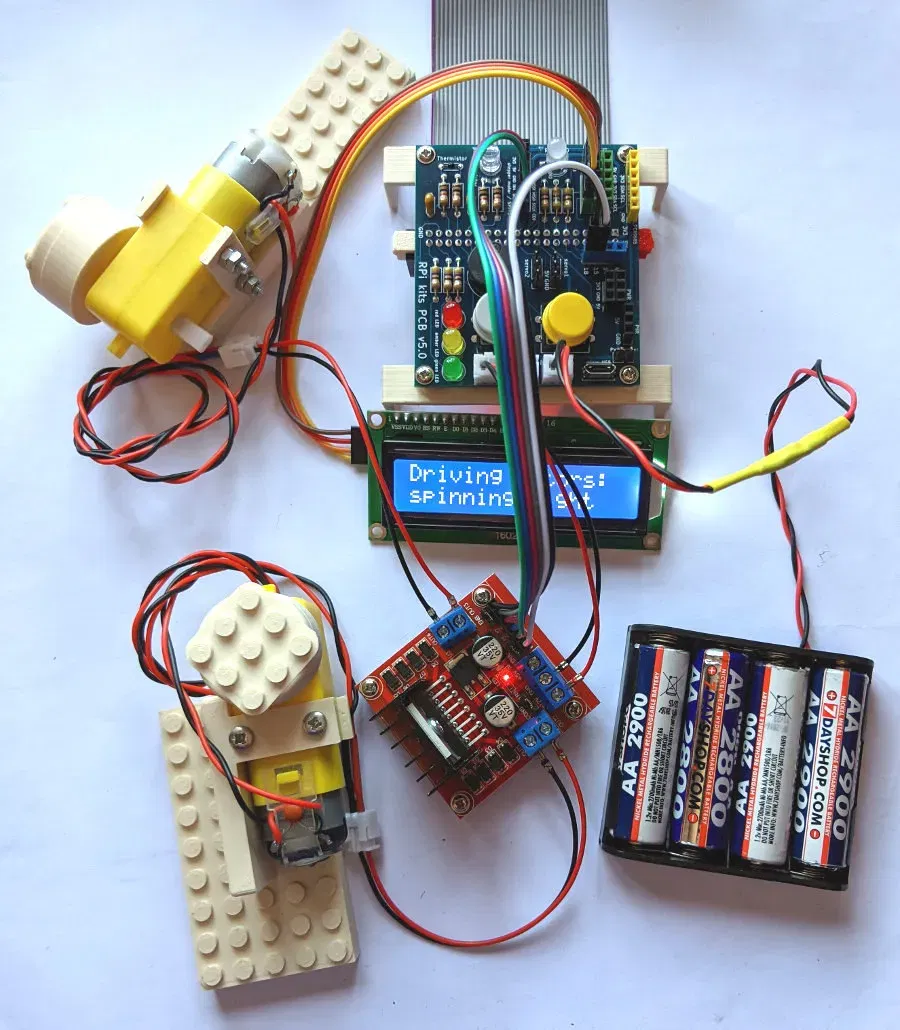

Bối cảnh chi tiết hơn khi sử dụng với một bộ lắp ráp PCB Raspberry Pi Maker Kit có sẵn tại liên kết này và phần mềm 'cơ điện' mẫu cho Raspberry Pi có thể được tải xuống từ đây.
Tất cả các thành phần sử dụng PLA 1.75mm và chiều cao lớp 0.15mm với chi tiết in cho mỗi thành phần được sản xuất trên i3 Mk3 được hiển thị trong bảng dưới đây.
| tên tệp thành phần/mô tả | cần hỗ trợ (Y/N) | brim (mm) | chiều dài filament (m) | thời gian in (i3 Mk3) |
|---|---|---|---|---|

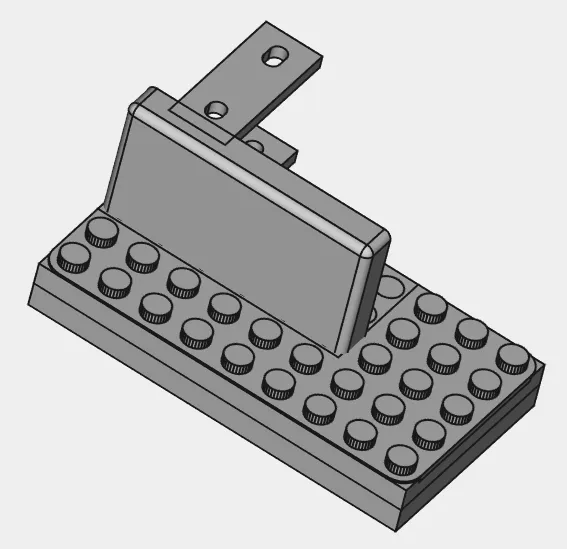

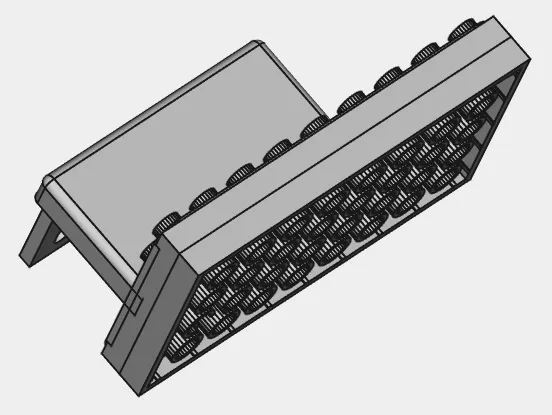

| motor_vertical_LEGO_slim_case03_repaired.stl: kết nối lắp đặt trục động cơ theo chiều dọc | Y | 5 | 9.07 | 3h 33m |

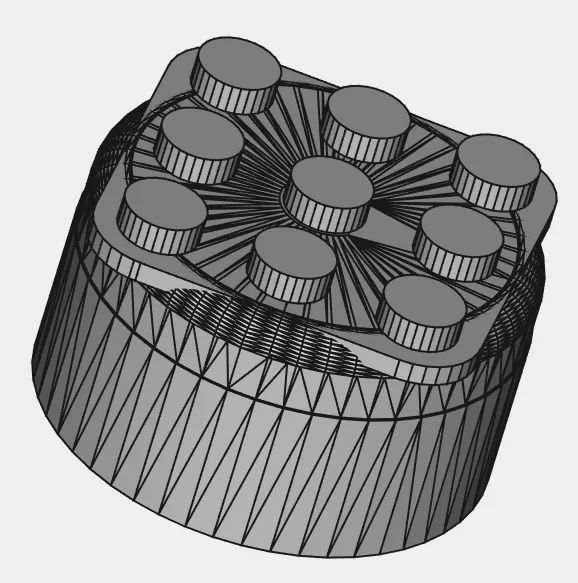

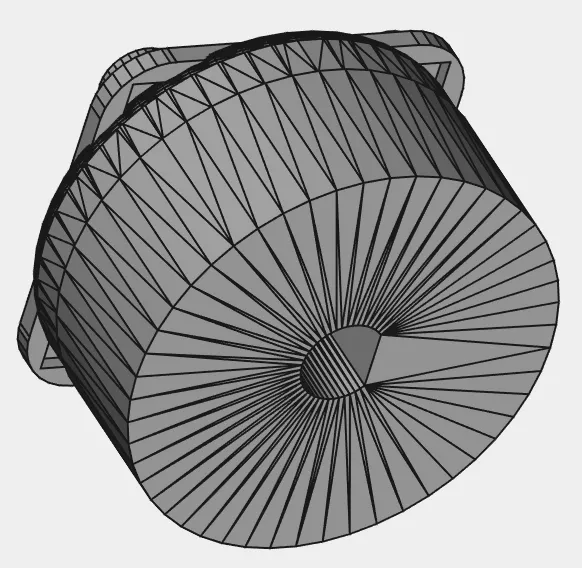

| motor_vertical_LEGO_adaptor02_repaired.stl: bộ chuyển đổi kết nối với trục động cơ | N | 5 | 2.12 | 47m |

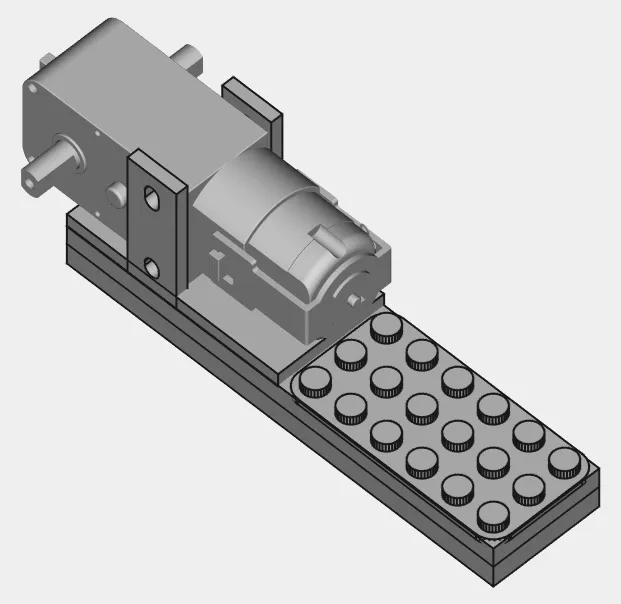

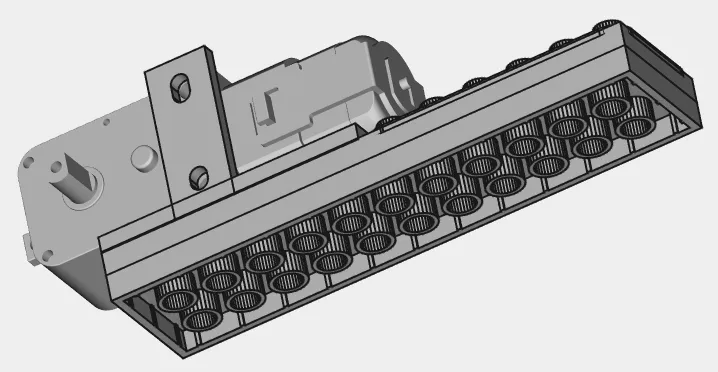

| motor_horizontal_LEGO_slim_case02.stl: kết nối lắp đặt trục động cơ theo chiều ngang | Y | 5 | 5.14 | 2h 08m |

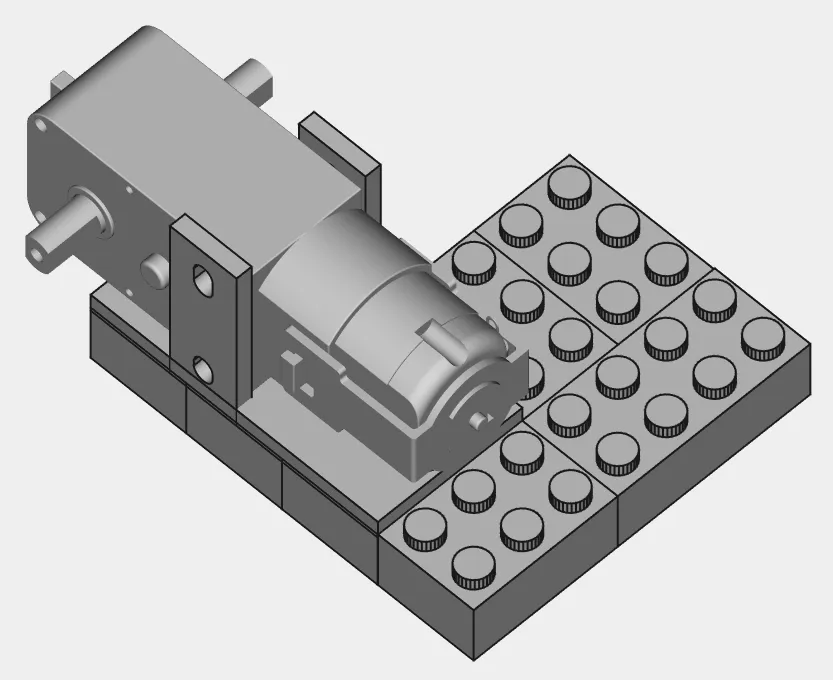

| motor_horizontal_LEGO_case01.stl: bố trí kết nối thay thế lắp đặt trục động cơ theo chiều ngang | Y | 5 | 7.38 | 3h 36m |
| HG7881_LEGO_3x3_tile01.stl: kết nối cho bộ điều khiển động cơ HG7881 | Y | 3 | 0.69 | 21m |
| L298N_LEGO_5x5_tile02.stl: kết nối cho bộ điều khiển động cơ L298N | Y | 3 | 1.7 | 46m |
