Bộ tách protein và tràn nước 2-trong-1 cho bể cá

Sau hơn nửa năm thử nghiệm, nhiều điều chỉnh và lặp đi lặp lại - và có lẽ đã làm căng thẳng bể cá của tôi hơn mức cần thiết - tôi phải thừa nhận rằng tôi hơi tự hào khi giới thiệu một bộ tràn và máy skimmer protein 2-trong-1 thân thiện với người dùng, dễ in.

Mặc dù tôi chủ yếu làm nó cho thiết lập và nhu cầu bể cá của mình, sau khi thấy nó hoạt động tốt như thế nào, tôi đã quyết định chia sẻ nó với hy vọng rằng người khác cũng sẽ thích nó. Nó có nhiều tiện ích nhỏ, chẳng hạn như một lối vào nước tối ưu hóa việc loại bỏ nước mặt, sử dụng nam châm thay vì cốc hút, một chế độ 'nghỉ lễ' cho tràn thải skimmer, ống nối snap-on để đảm bảo khớp chắc chắn, và nhiều hơn nữa.

Xin lưu ý rằng đây là phiên bản cập nhật của mô hình gốc của tôi (tìm thấy ở đây) bao gồm nhiều sửa chữa và cải tiến. Những điểm nổi bật chính là:

• Thêm các khe ở bên phải của thân chính để dòng nước vào tốt hơn và ổn định hơn
• Thêm lỗ bổ sung ở đáy gần lối vào airstone để dòng chảy tốt hơn
• Điều chỉnh/sửa các ren quá chặt trên vít bên trong.
• Thêm không gian để cho phép nam châm (mạnh hơn) trên vít bên trong
• Điều chỉnh/sửa các ren quá chặt trên nắp vít bên trong
• Thêm lỗ vào hộp vật liệu lọc để cho phép dòng nước không bị cản trở khi nâng cao
• Cắt tay cầm bên trái trên hộp vật liệu lọc, không cần phải tháo bộ thu để nâng nó lên một chiều cao nhất định hoặc tháo nó ra.
• Và nhiều điều chỉnh nhỏ khác.

Cách thiết lập

Dưới đây là một hướng dẫn nhanh.

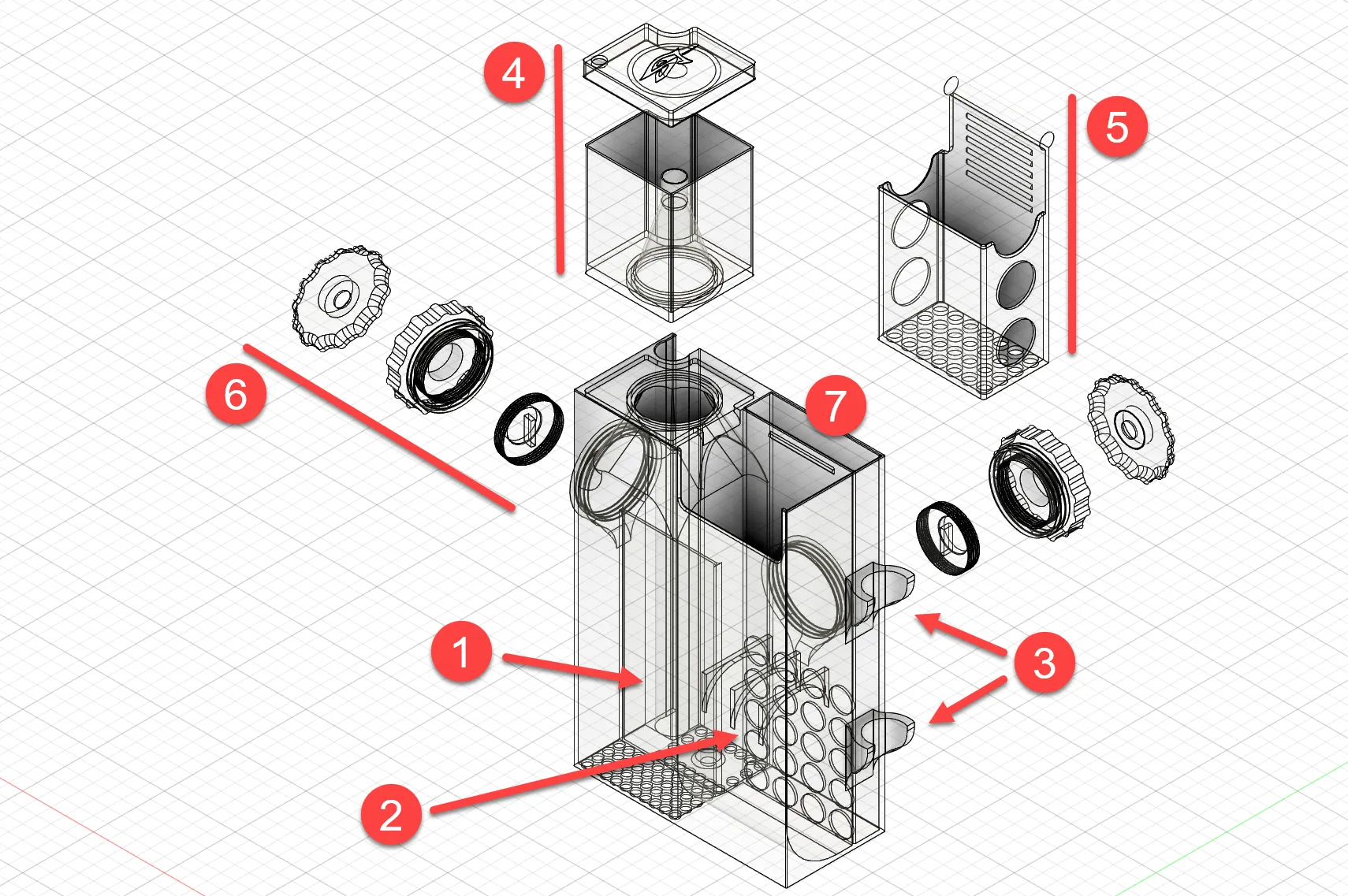

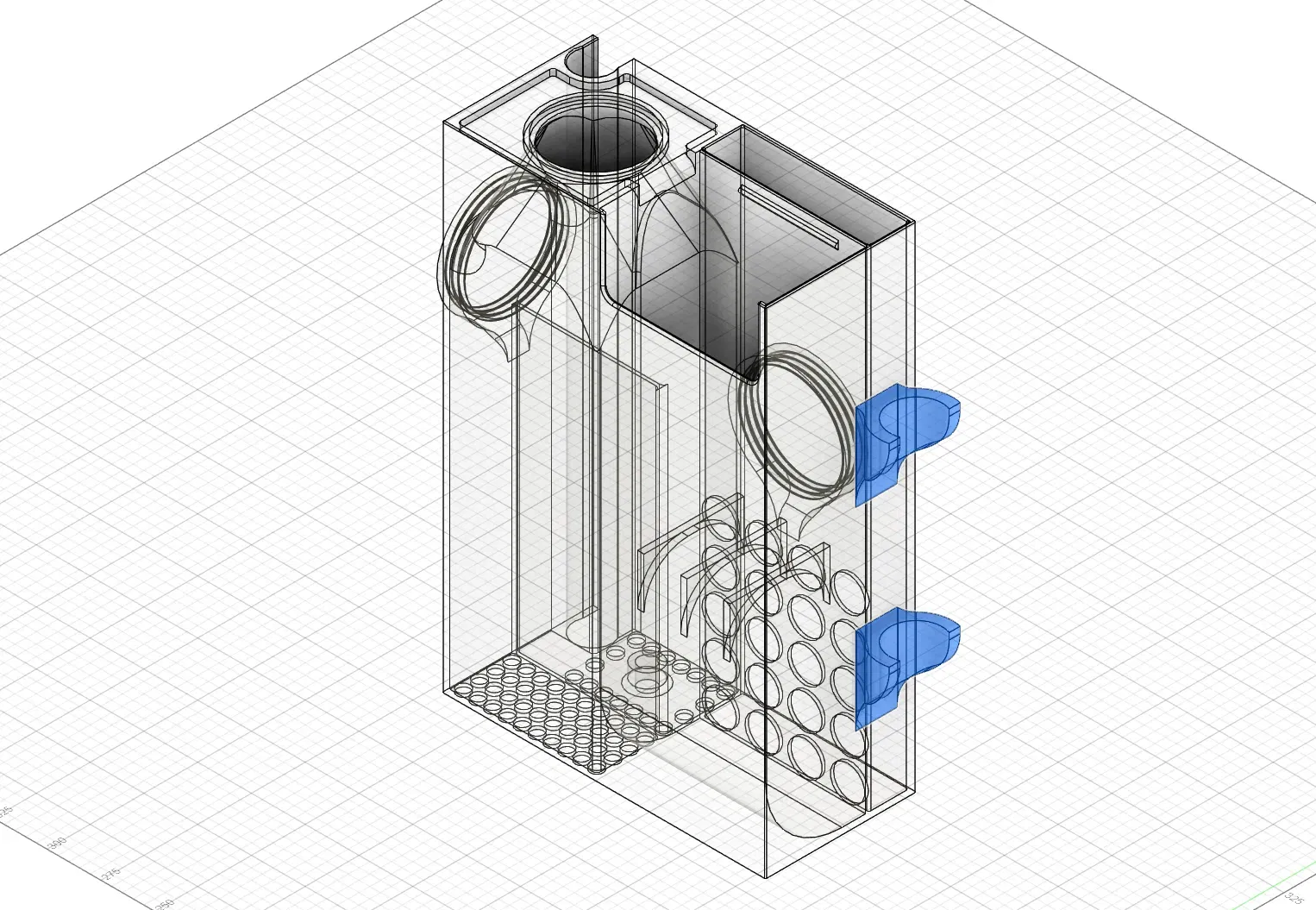

Tổng quan về các bộ phận

1. Thân chính 2. Buồng/phần máy skimmer protein 3. Buồng dòng chảy 4. Buồng tràn/lối vào 5. Không gian cho ống nước ra 6. Nam châm kính bên ngoài 7. Rổ lọc tràn 8. Chốt/đinh để giữ/điều chỉnh chiều cao rổ lọc 9. Nắp từ skimmer đến tràn 10. Nắp từ skimmer đến bộ thu 11. Cốc thu thập chất thải skimmer 12. Nắp cốc thu thập

Buồng tràn (2) là một trong hai điểm lấy nước trong thiết lập này. !-hình dạng khe sẽ đảm bảo một dòng nước mạnh mẽ, và hy vọng nhiều hơn từ phía trên.

Có không gian cho một giỏ lọc trong buồng này và có các vách ngăn giữa nó với phòng bên dưới, cả hai đều để làm điểm dừng/hỗ trợ cho giỏ lọc nhưng cũng để đảm bảo rằng phòng bên dưới mở và tự do cho bất kỳ sự tắc nghẽn nào có thể gây ra vấn đề với dòng nước đến các ống thoát. Phòng dưới này cũng có đáy nghiêng về phía điểm lấy nước phía sau, điều này đảm bảo rằng không có mảnh vụn nào có thể tìm thấy một góc và/hoặc dính vào buồng này mà được hút đúng cách ra khỏi buồng tràn.

Bạn có thể sử dụng giỏ lọc như một bộ lọc sơ cấp đơn giản bằng cách đặt bộ lọc mà bạn ưa thích vào nó và đặt nó vào buồng tràn chính. Tôi khuyên bạn chỉ nên sử dụng một miếng lọc sơ cấp rất thô để đảm bảo dòng nước tối đa trong mọi thời điểm. Đặt nó hoàn toàn xuống buồng tràn đảm bảo rằng nó nằm trên đáy bên trong được làm cho nó, và giữ cho các khe lấy nước không bị tắc và mở cho tối đa lượng nước vào bất cứ lúc nào.

Tuy nhiên, bằng cách sử dụng chốt/gai đi kèm như một miếng chêm giữa tường phía sau buồng chính và giỏ lọc, bạn có thể điều chỉnh vị trí (chiều cao) của giỏ trong buồng để một phần chặn các khe lấy nước và do đó điều chỉnh dòng chảy vào buồng tràn (4). Điều này cho phép bạn điều chỉnh lượng nước vào và tạo ra một lượng nước vào mạnh mẽ hơn từ trên. Hãy cẩn thận để bạn không để quá ít nước vào buồng tràn (tôi đã làm như vậy vài lần).

Máy tách protein

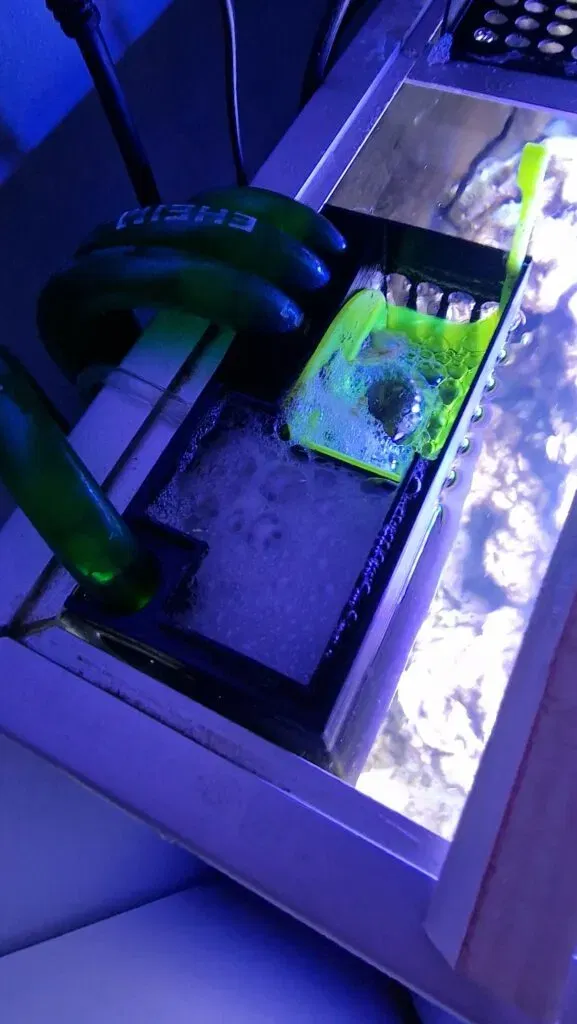

Phương pháp lấy nước và tinh chế thứ hai là thông qua tách protein. Máy tách được chia thành hai buồng, phần lấy nước và phần tách, và buồng trả lại.

Lưu ý rằng có nhiều lỗ thoát nước hơn lỗ vào, điều này tạo ra tỷ lệ dòng nước vào/ra không đều (‘dòng ra ‘thư giãn’). Điều này được thực hiện để ngăn chặn quá nhiều bọt khí quay trở lại bể cá.

Cũng như vậy, bức tường phân chia giữa hai buồng buộc bọt khí đi lên thay vì bị hút sang một bên và ra ngoài – một lần nữa, để ngăn ngừa bọt khí – với lợi ích là có thời gian tối đa để liên kết với các hạt chất thải.

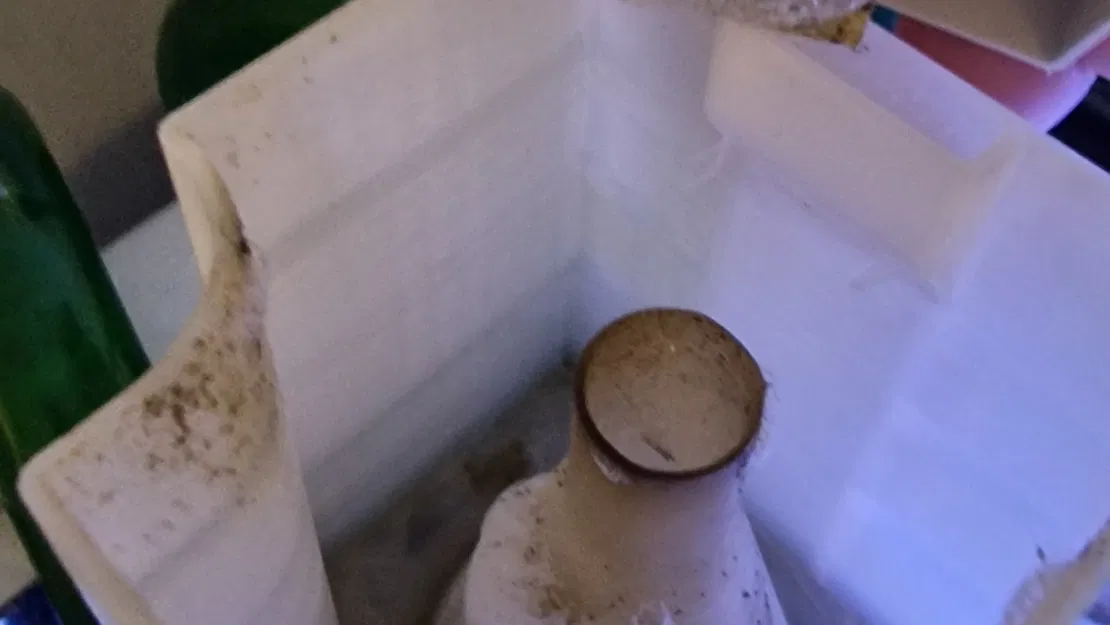

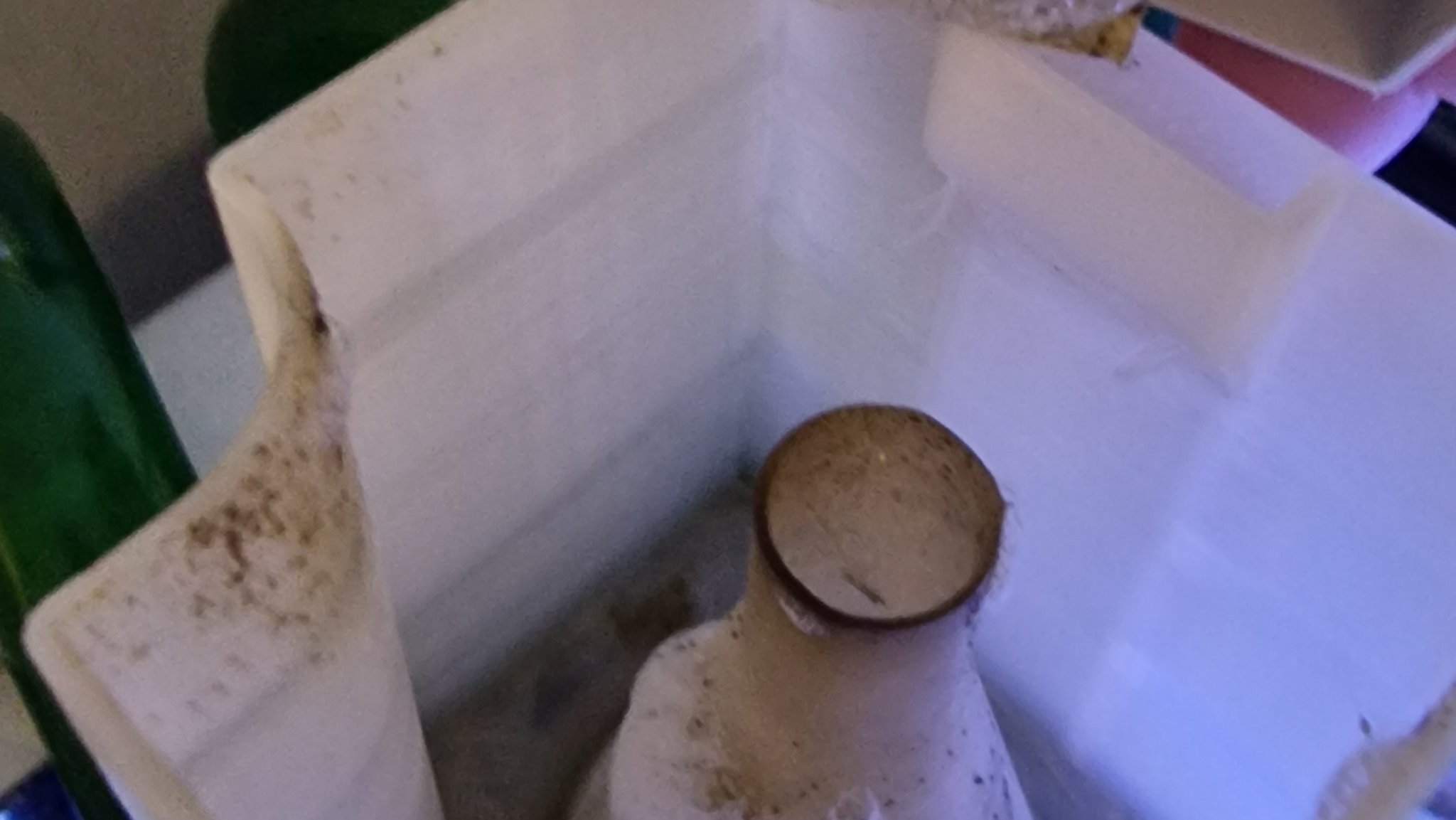

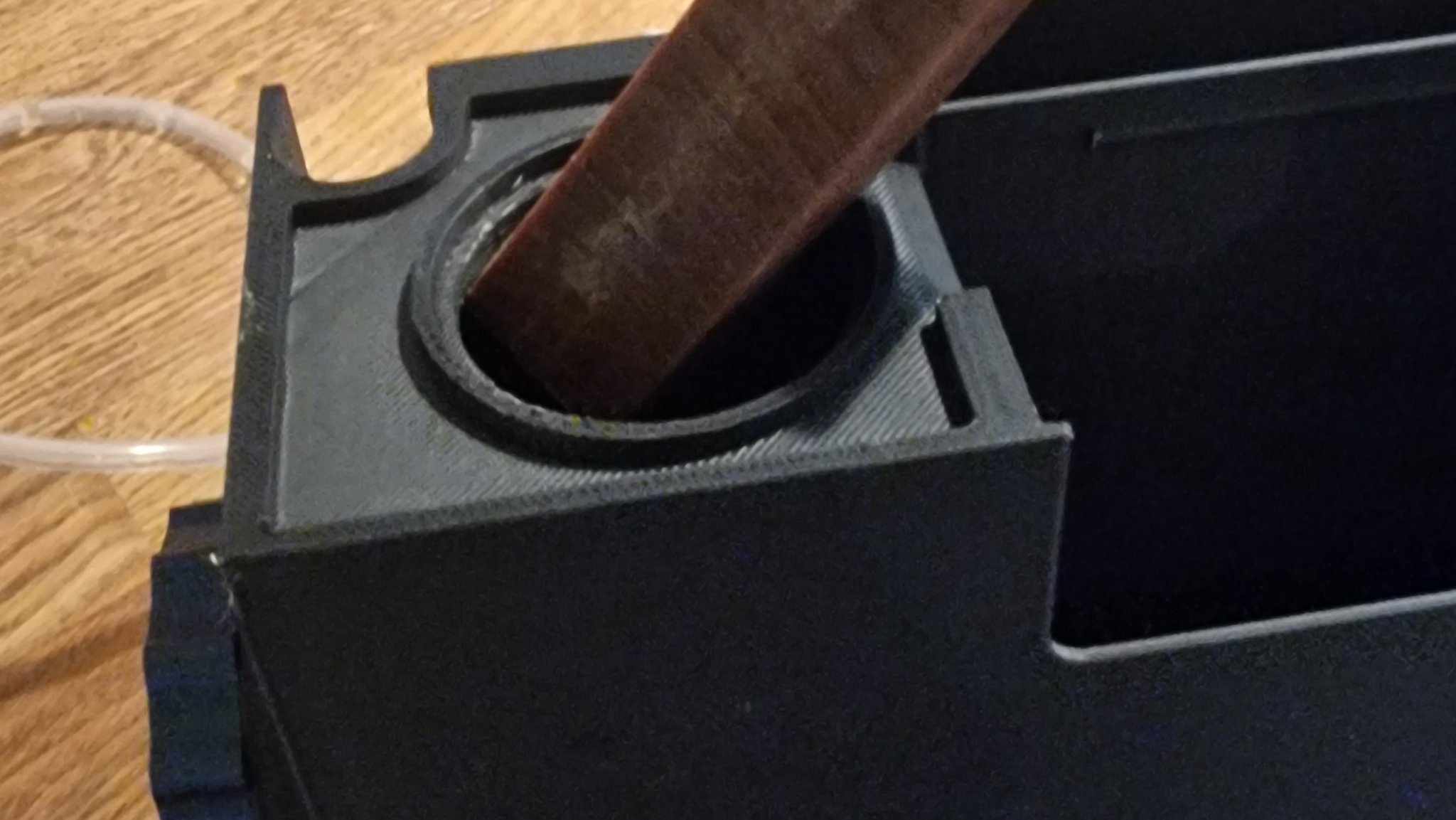

Để sử dụng, chỉ cần chèn đá khí/gỗ mà bạn ưa thích vào buồng, kéo ống khí qua lỗ (có phần lớn hơn một chút) ở dưới đáy. Kích thước của lỗ này nên cung cấp một chút kháng cự cho ống khi được chèn hoàn toàn để giữ đá khí ở vị trí an toàn.

Vui lòng đảm bảo rằng có một chút không gian trống xung quanh đá khí/gỗ.

Các tùy chọn đỉnh skimmer thay thế

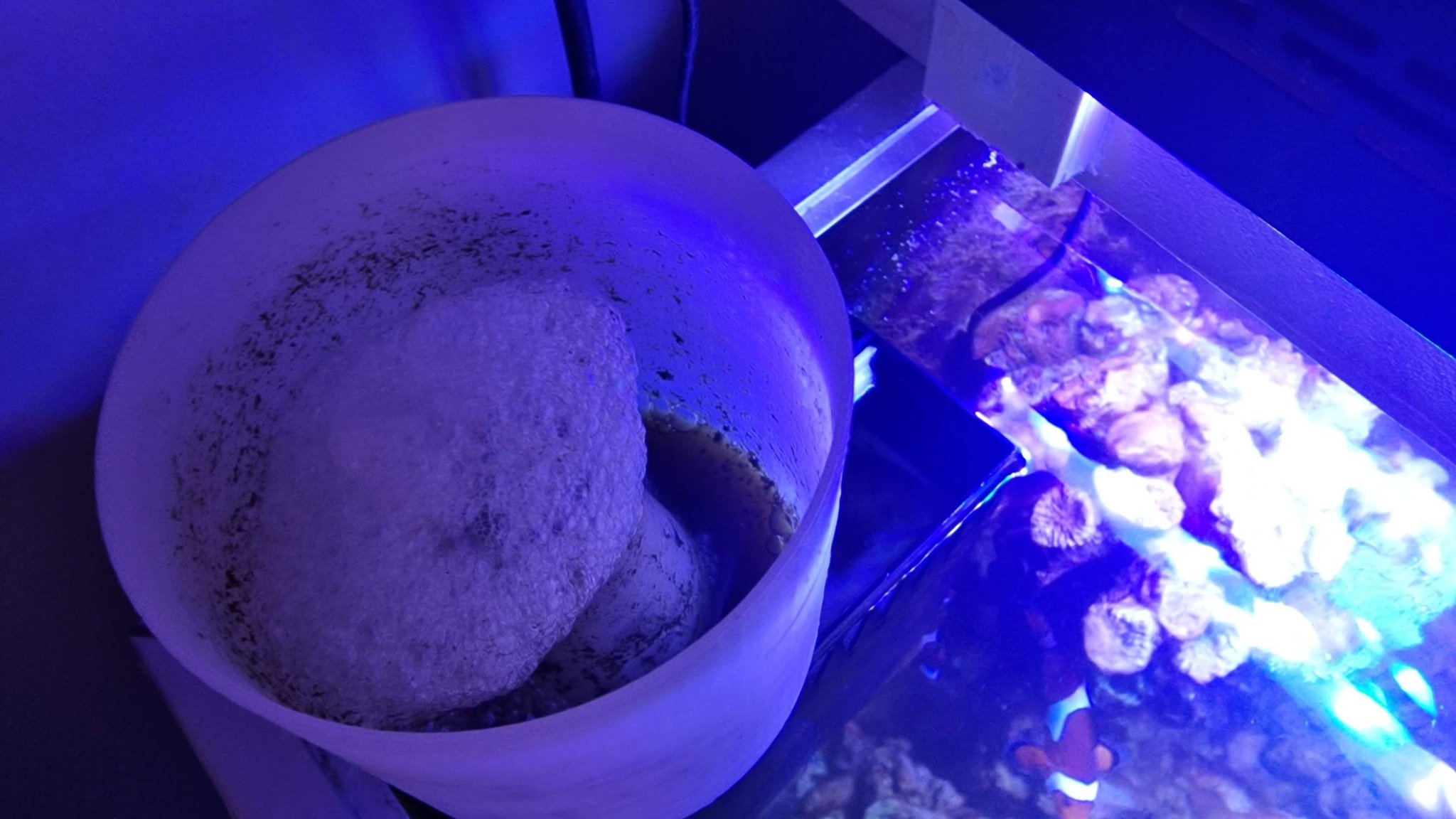

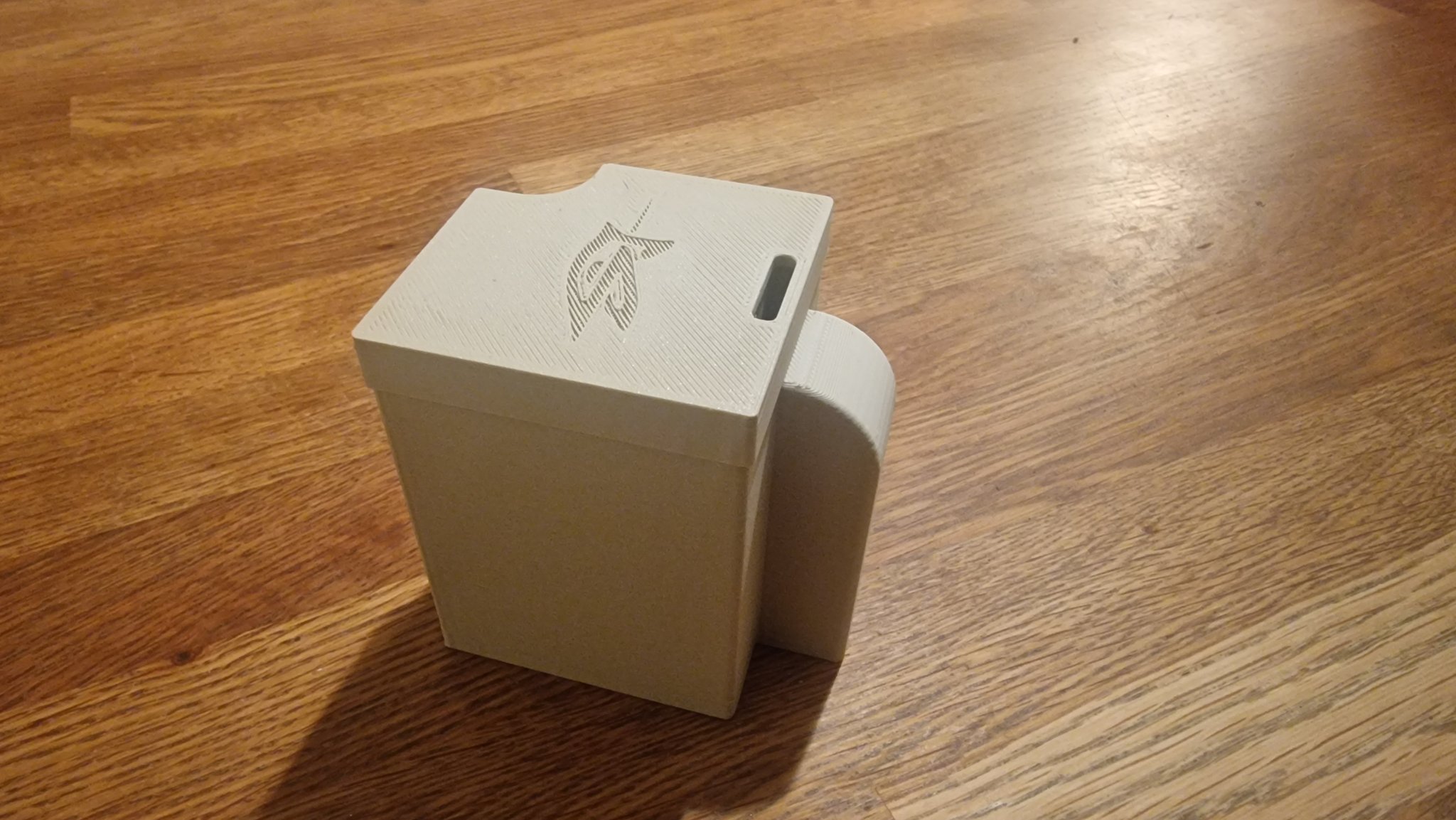

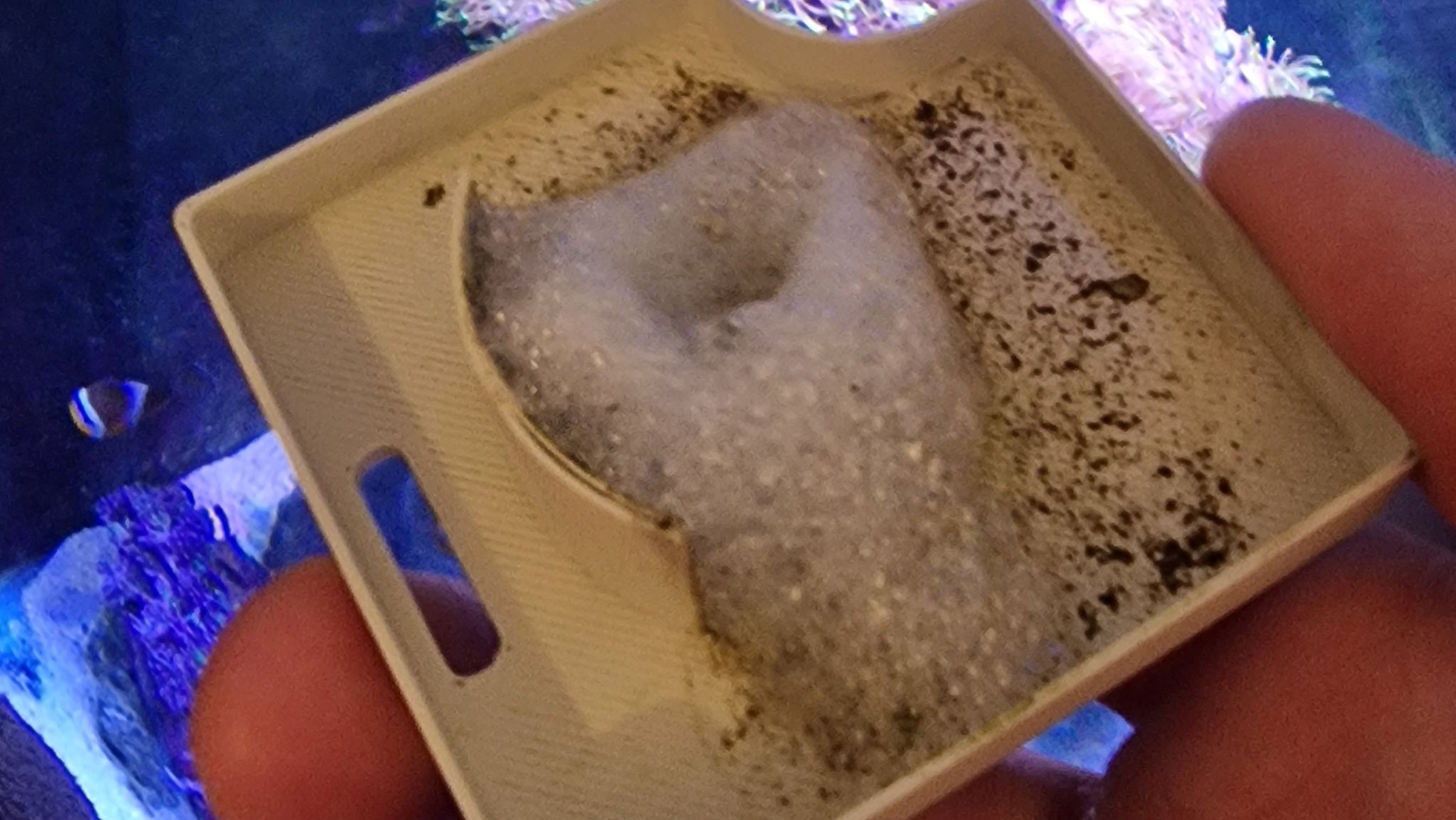

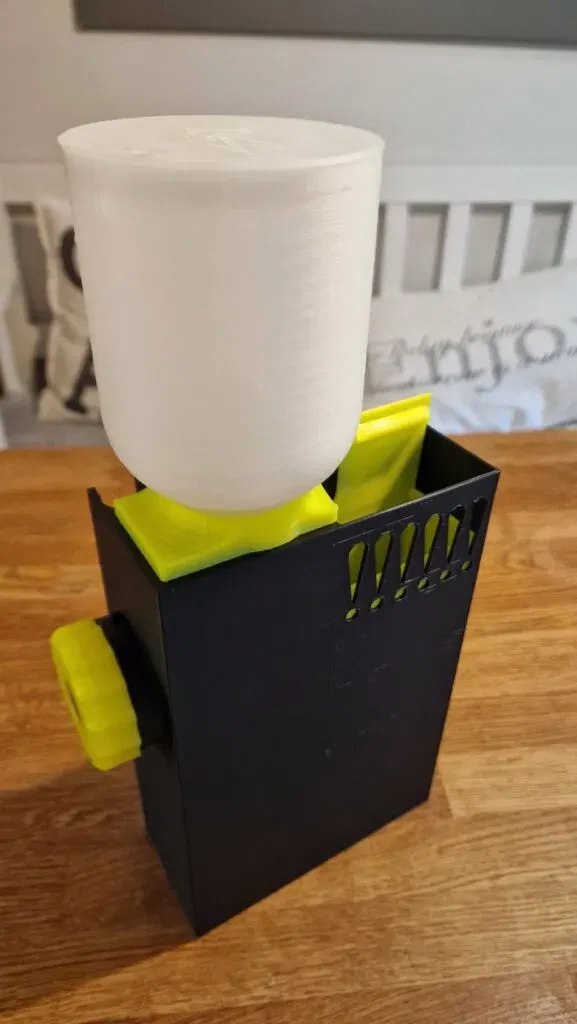

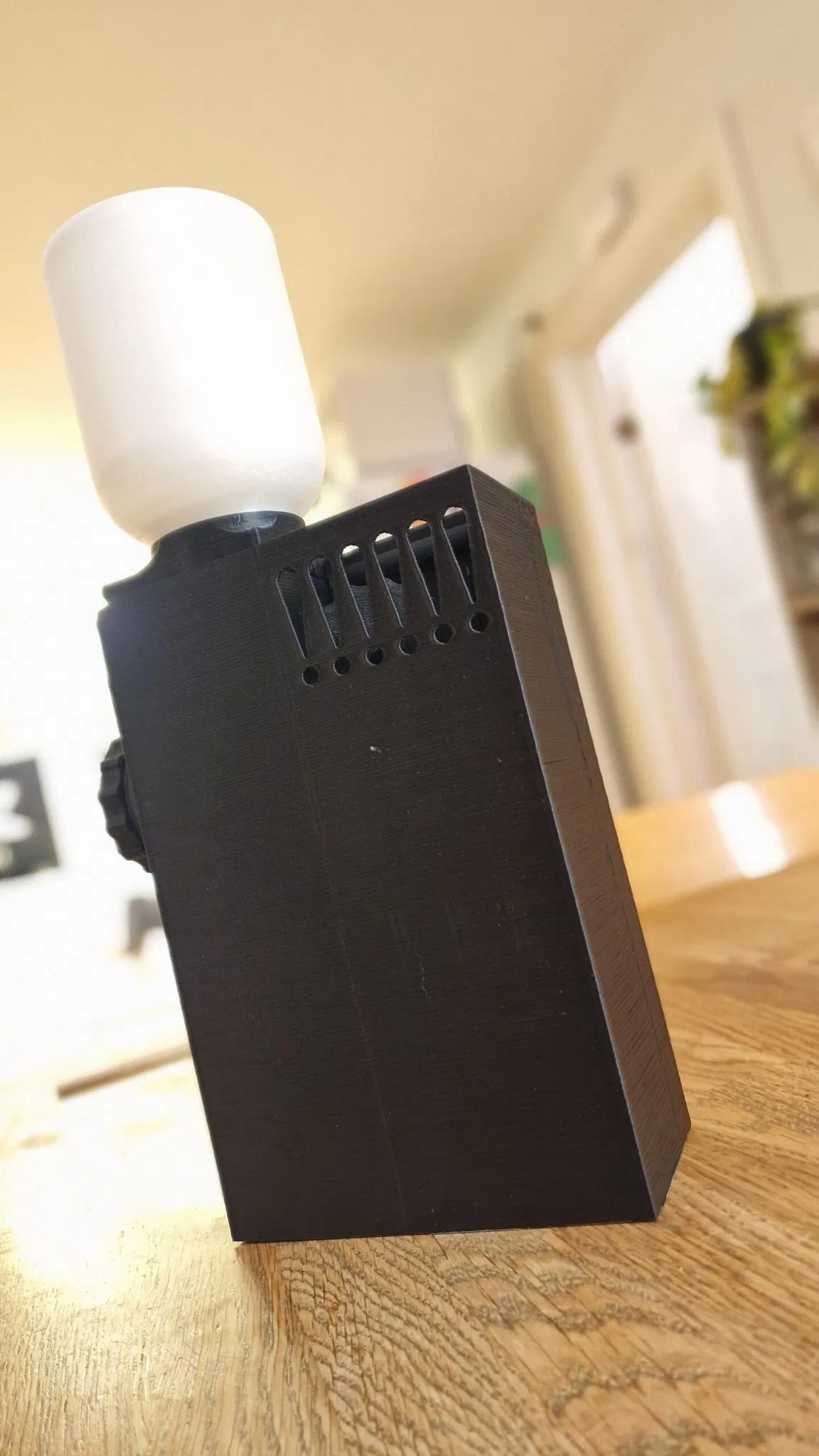

Tôi đã cung cấp hai tùy chọn thu gom skimmer; một cái sẽ tràn chất thải skimmer vào buồng tràn khác (1,2) và do đó kéo chất thải này qua tùy chọn lọc bên ngoài của bạn, hoặc một cốc chất thải skimmer (được khuyến nghị) sẽ loại bỏ hoàn toàn nó khỏi bể cá.

Cái đầu tiên cung cấp một cách đơn giản, tự chứa để loại bỏ chất thải (hữu ích khi đi nghỉ và không thể đổ chất chứa từ thời gian này sang thời gian khác), mặc dù bạn phải đảm bảo có lọc bên ngoài tốt (một bể chứa hoặc một bộ lọc canister), và cái thứ hai cung cấp việc loại bỏ chất thải tối ưu nhưng yêu cầu bạn phải đổ cốc thu gom từ thời gian này sang thời gian khác.

Xin lưu ý rằng rất được khuyến nghị có một máy bơm khí điều chỉnh để bạn có thể tinh chỉnh lưu lượng khí theo sở thích tối ưu của mình. Ngoài ra, hãy lưu ý rằng thường mất một hoặc hai ngày trước khi việc skimming 'bình thường' xảy ra. Hãy ghi nhớ điều này khi bạn thấy quá nhiều hoặc quá ít bọt khí/skim hình thành khi bạn khởi động skimmer protein.

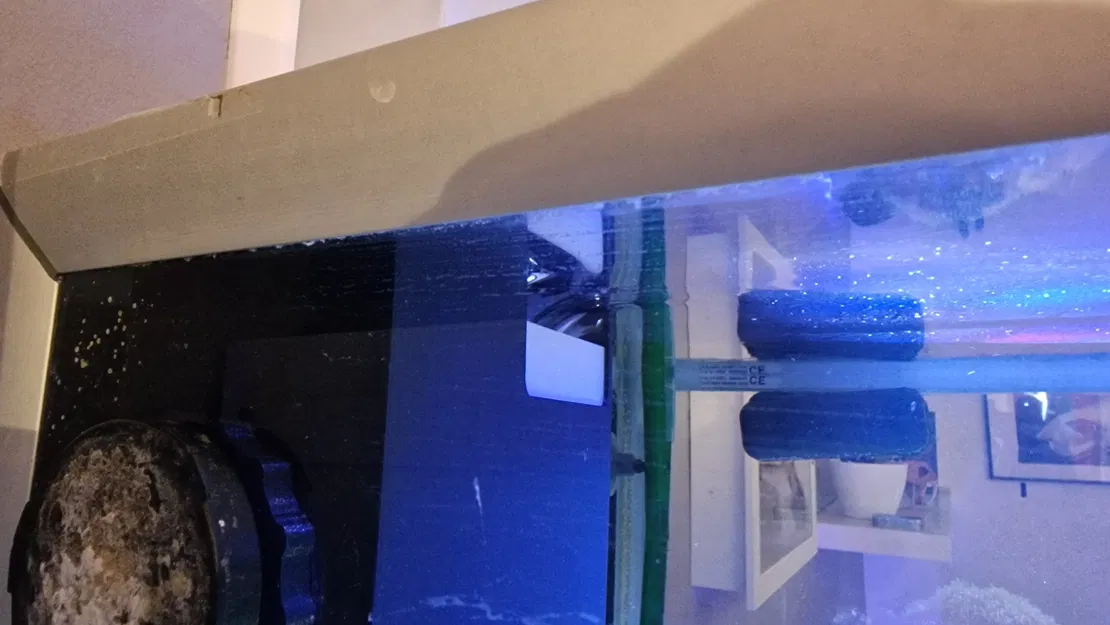

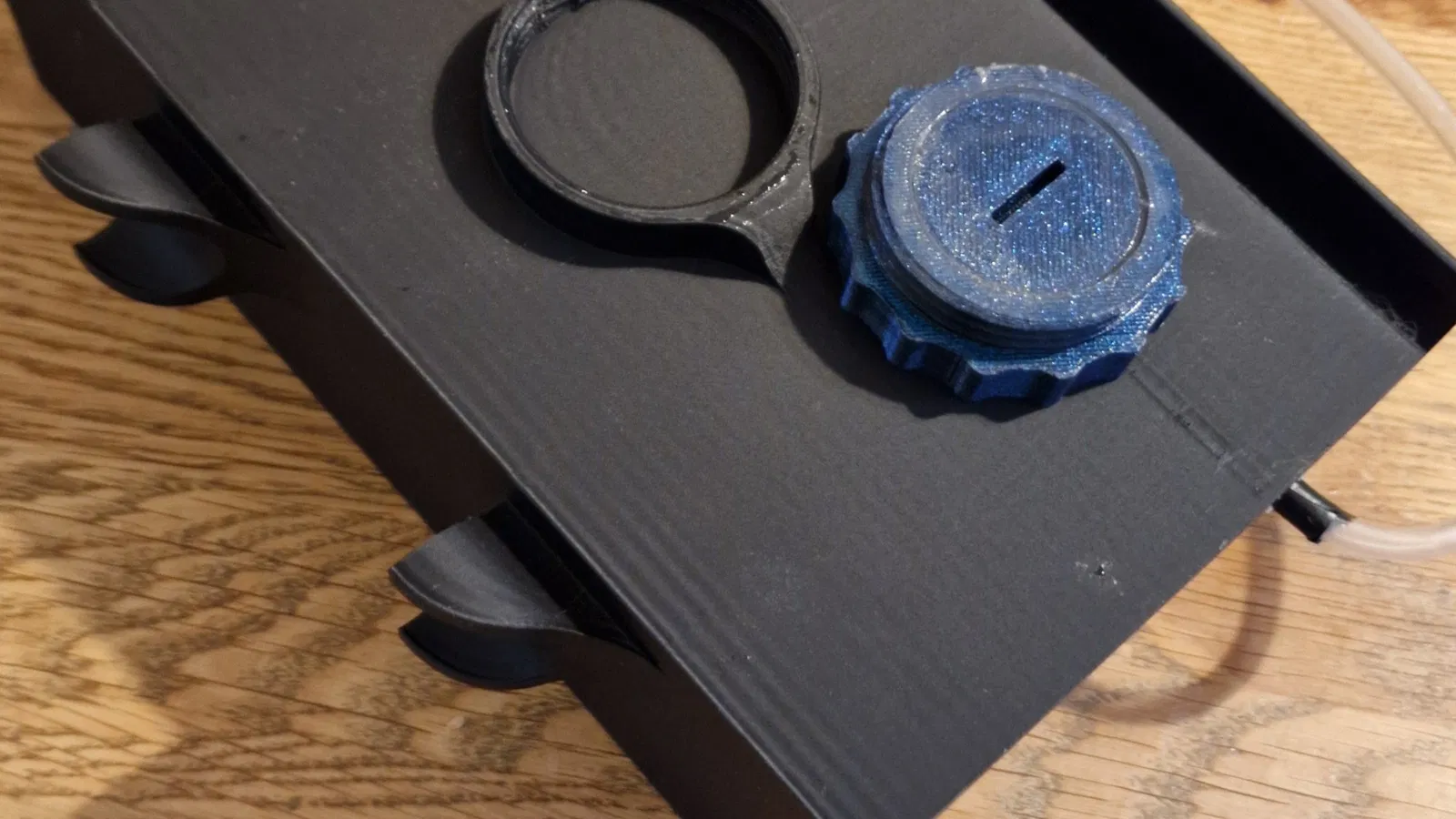

Gắn nam châm mô-đun vào kính

Mặc dù nếu sử dụng ống đầu ra có kích thước chính xác thì hộp nên được cố định đủ, tôi vẫn khuyên bạn nên sử dụng nam châm mạnh để gắn nó vào kính bể cá. Để làm điều này, bạn sẽ cần mua bốn nam châm 20mm. x 5mm., và càng mạnh thì càng tốt.

Lưu ý rằng bạn cần in hai mỗi InsideScrew, outside_screw, và InsideScrew_plug các phần

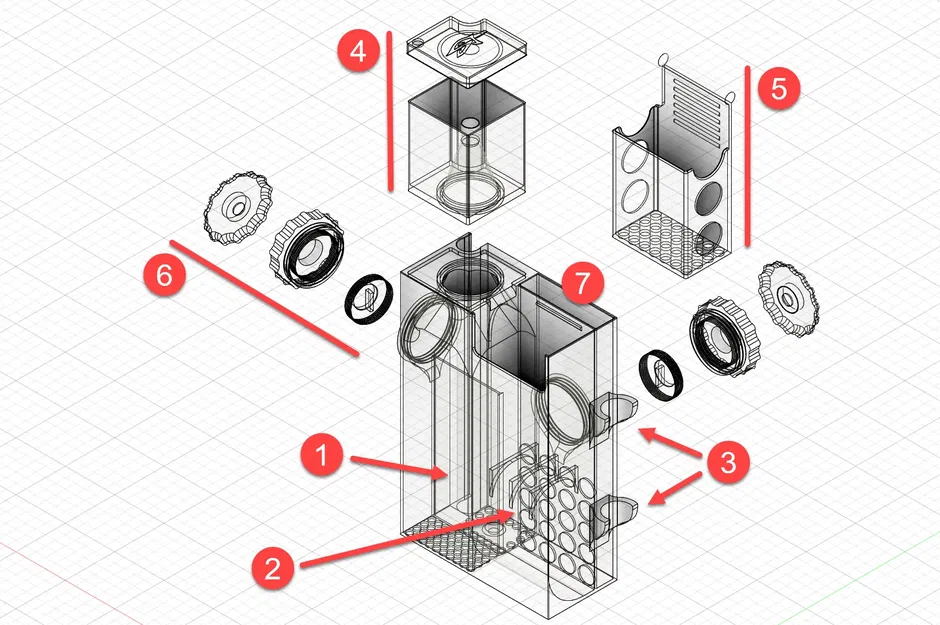

Đặt một lượng nhỏ keo không quá mạnh vào bên trong tay cầm ngoài (1, ở trên), và dán một nam châm bên trong nó. Lưu ý lỗ nhỏ ở đây. Nó được thiết kế để đẩy nam châm ra ngoài sau này nếu bạn muốn lấy lại để sử dụng khác (đó là lý do không nên dùng keo quá mạnh).

Đối với phần (nam châm) nằm bên trong bể cá, KHÔNG sử dụng keo nếu bạn muốn lấy lại nam châm sau này. Vui lòng chèn nó vào phần (2) và đảm bảo kiểm tra rằng các nam châm hoạt động (dính với nhau, không bị quay ngược lại với nhau). Sau đó, vặn chặt nắp đóng vào phần (3) sao cho chúng khít với nhau. Điều này (cùng với bước tiếp theo) sẽ đảm bảo không có nước nào có thể vào buồng nam châm.

Cuối cùng, vặn phần này vào hộp lọc (4). Lưu ý rằng tất cả các phần ren (3 và 4) được thiết kế chặt chẽ có chủ đích, vì vậy bạn có thể cần vặn/tháo các phần này nhiều lần để làm lỏng đủ để có thể vặn hoàn toàn vào hộp lọc nhằm đảm bảo khít nước. Hãy kiên nhẫn khi làm điều này.

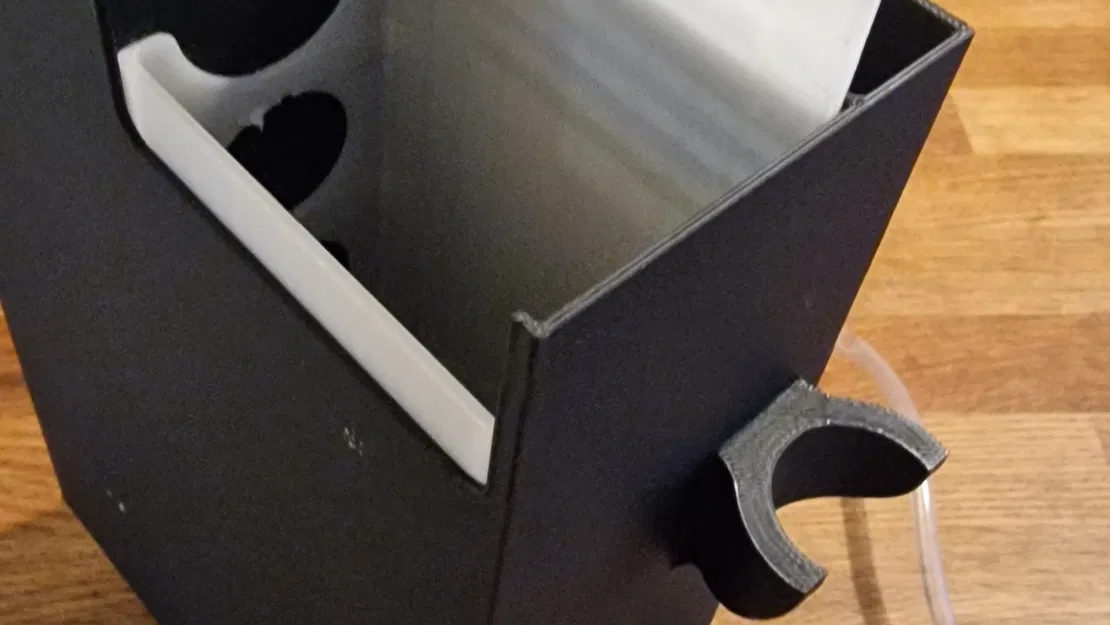

Đường ống vào và ra

Hộp lọc có chỗ cho nhiều ống ra và một ống trở về. Các ống ra được đặt vào buồng phía sau (3), trong khi ống trở về có thể được cài vào vị trí ở phía sau (1). Đảm bảo các lỗ thoát nước trở về không bị cản trở (2).

Đó là tất cả.

Chúc bạn vui vẻ, và vui lòng cho tôi phản hồi nếu bạn có bất kỳ ý tưởng nào về cách cải thiện thiết kế.
