Giá đỡ kệ đơn giản với lỗ truy cập cho vít

Giá đỡ kệ đơn giản với lỗ truy cập cho vít.

Thật bất ngờ, tôi không tìm thấy một giá đỡ nào trên Thingiverse (nơi này được đăng tải ban đầu) mà tôi thực sự hài lòng, vì vậy tôi đã thiết kế riêng của mình.

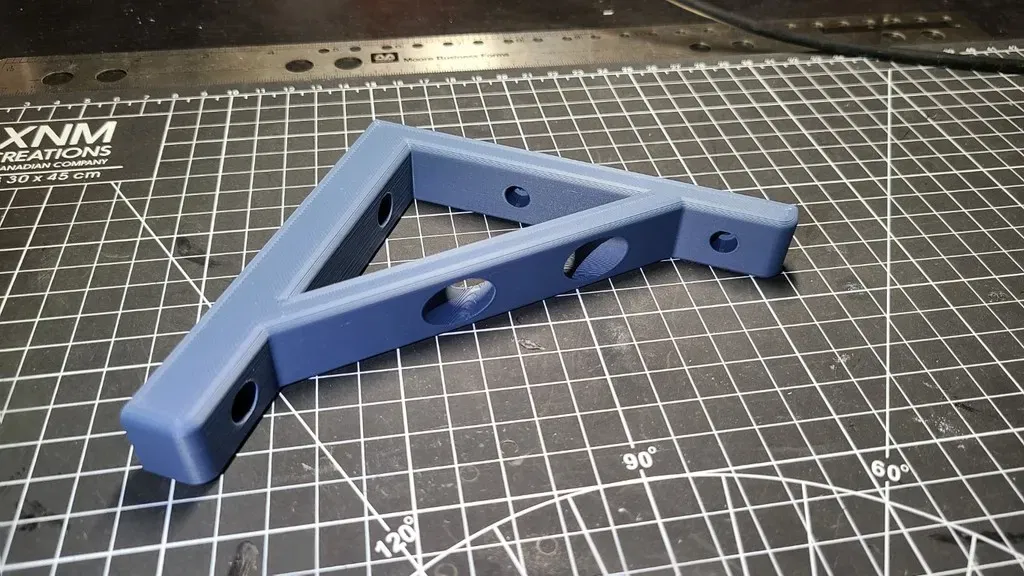

Các lỗ truy cập được mở rộng để cho phép truy cập công cụ dễ hơn. Các lỗ vít của tấm kệ được khoét lún và có kích thước cho các vít cụ thể mà tôi đã sử dụng khi tạo ra giá đỡ. Các lỗ vít tường được khoét lún với bề mặt đầu vít hình nón để phù hợp với hình dáng và kích thước đầu vít mà tôi đã sử dụng để lắp đặt giá đỡ lên tường (khối bê tông phía sau tấm thạch cao).

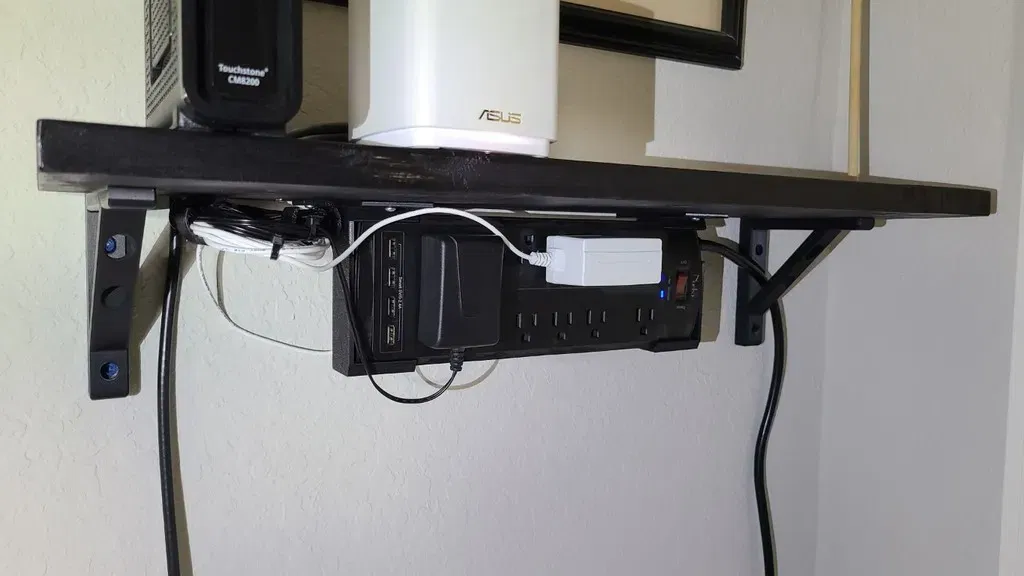

Giá đỡ thông thường có một độ lệch cho tấm kệ để các cáp có thể được đưa vào phía sau tấm kệ với độ sâu chính xác cho một cáp trên kệ của tôi.

Giá đỡ "không có khoảng cách" đã loại bỏ độ lệch đó. Phần còn lại của giá đỡ là giống hệt nhau.

Kích thước với giá đỡ được định hướng như nó sẽ được lắp đặt trên tường:

Độ sâu: 126mm

Chiều cao: 120mm

Chiều rộng: 20mm

Độ sâu lệch cho giá đỡ áp dụng: 16mm

Đường kính lỗ gắn tường: 5.5mm

Đường kính lỗ gắn tấm kệ: 3.75mm
