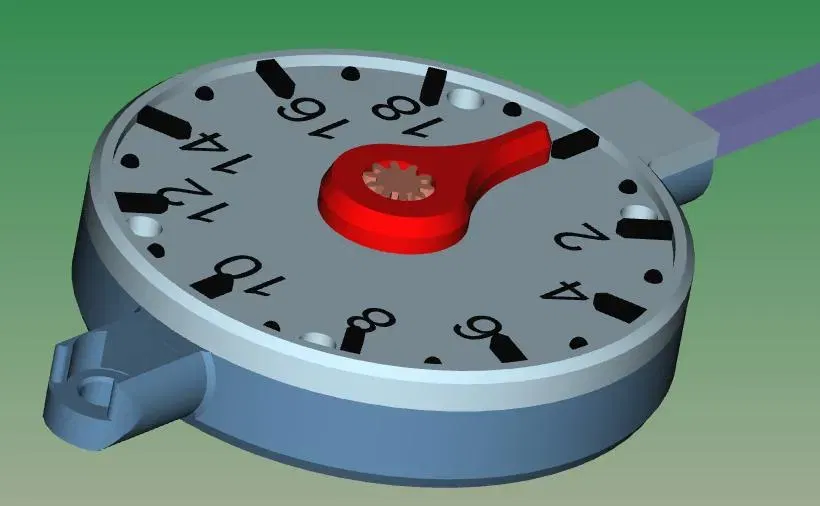

Đồng hồ đo V2 20mm mới

Messuhr 20mm

******************************************************

Cập nhật 16.10.2022

Cập nhật này bao gồm 4 tệp mới.

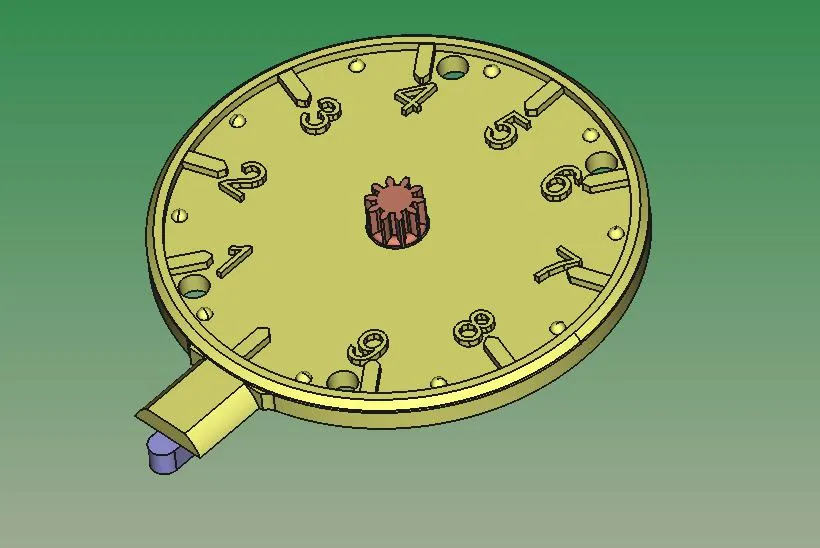

1. Messuhr 20mm 05(16)-Skala (nhờ vào sự khuyến khích của Makes từ CHAOSXSPIRIT)
2. Messuhr 20mm 05(16)-Gehäuse 2 với chốt kéo dài phù hợp cho lắp đặt với M5 DIN 912, DIN 7985, DIN 85 và tương tự.

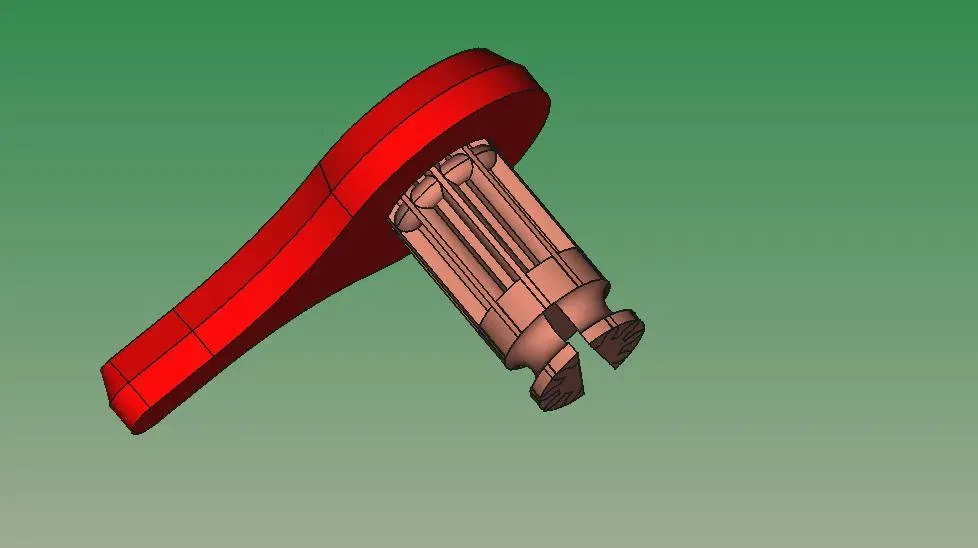

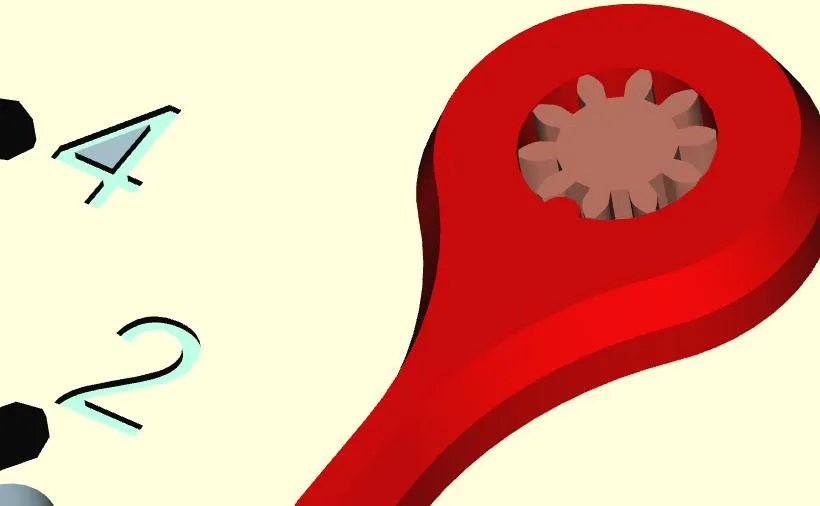

3. Messuhr 20mm 05(16)-Zeiger
4. Messuhr20mmStifte4 để kết nối các nửa vỏ (với một chút keo)

(Các sửa đổi có thể được thấy trong các hình ảnh từ 1 đến 6.)

******************************************************

Vì kích thước thật không may rất nhỏ, nên vòi phun của máy in không nên lớn hơn 0,4mm được.

Đây là một phiên bản lớn hơn (Vỏ D 64mm) vì các chi tiết trong thiết kế đầu tiên của tôi cho máy in FDM quá nhỏ và chỉ phù hợp cho máy in RESIN.

Lắp đặt:

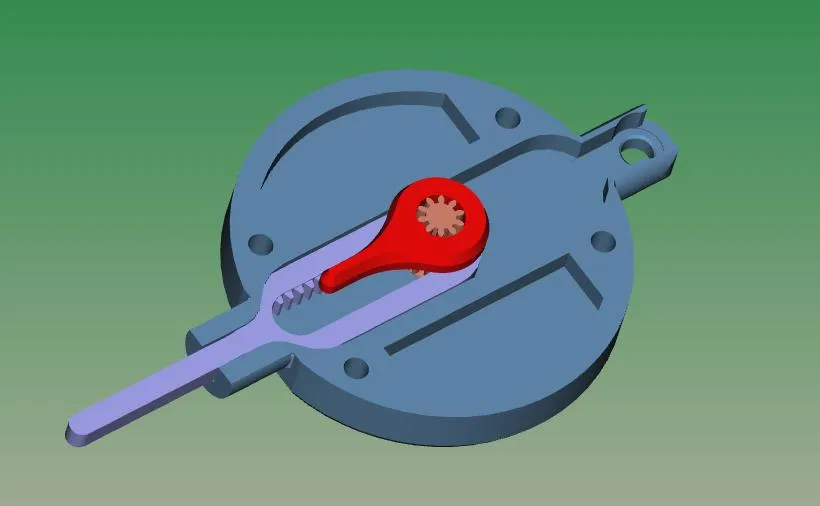

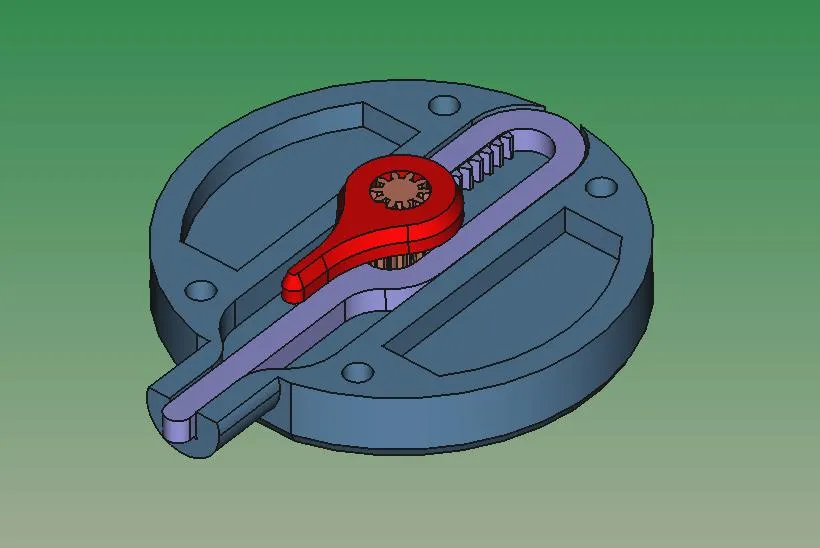

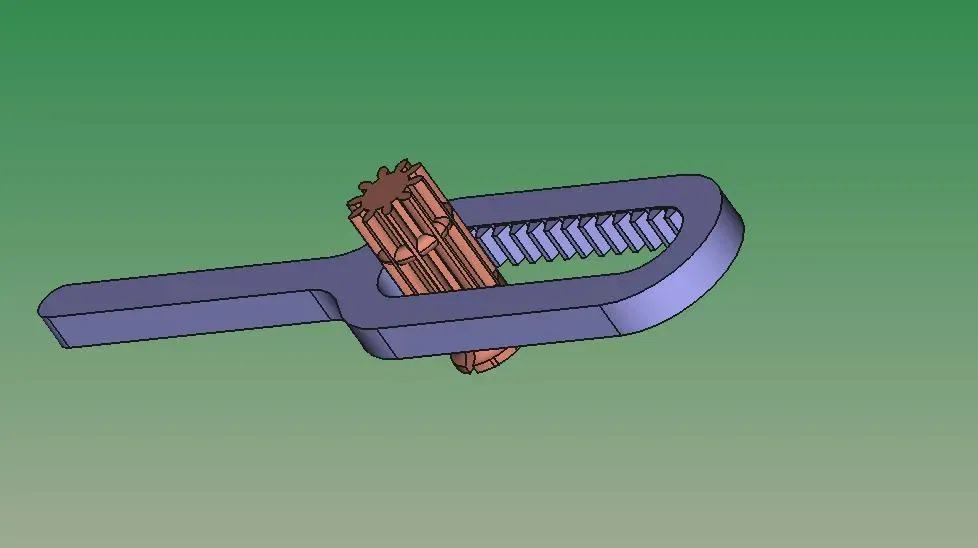

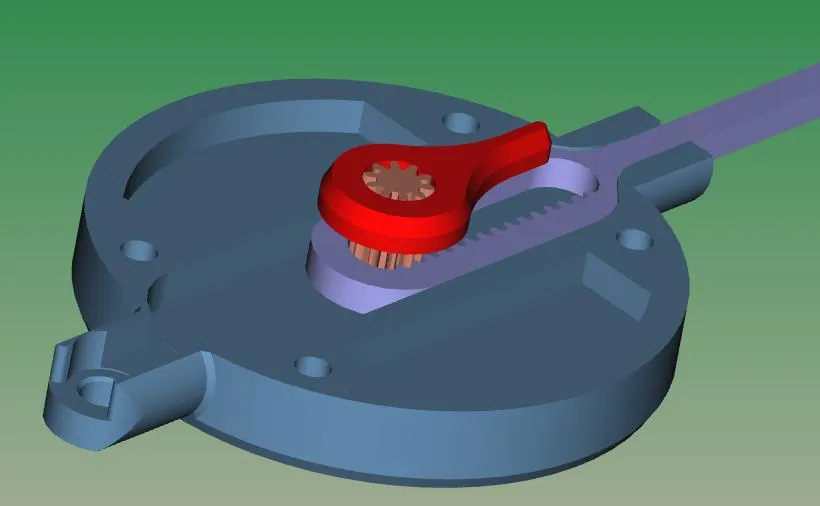

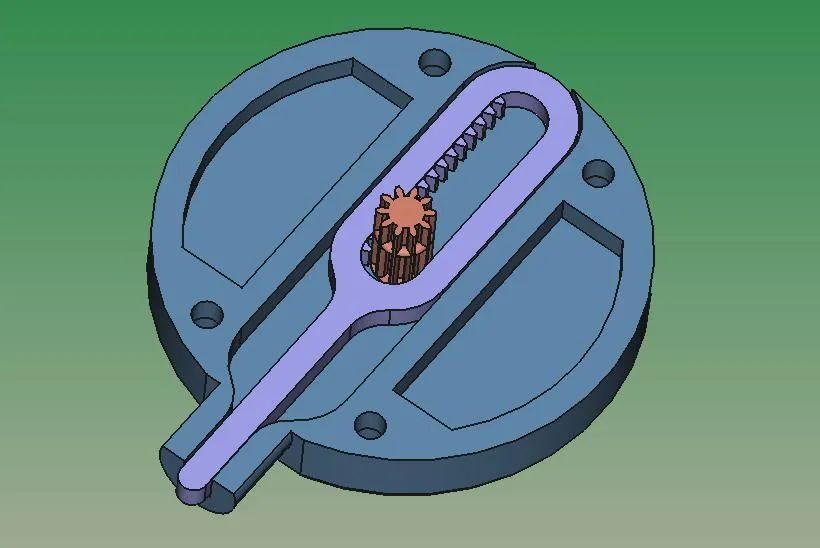

Sau khi in xong, thanh đo và trục được lắp vào thân.

Sau đó, thang đo được đặt lên trục trên thân, các bộ phận chuyển động có thể được “bôi trơn” bằng một chút xà phòng lỏng và một chút keo Cyanacrylat được đặt bên trái và bên phải giữa các nửa vỏ để kết nối chúng.

Các lỗ 4mm có thể giúp định vị bằng cách chèn một vít 4mm (có thể được tháo ra sau khi keo đã khô).

Khi lắp đặt xong và keo đã khô, một đoạn cao su gia đình ngắn (cắt ra, không gấp đôi) được buộc với hai nút (Khoảng cách giữa các nút khoảng 36 đến 42 mm).

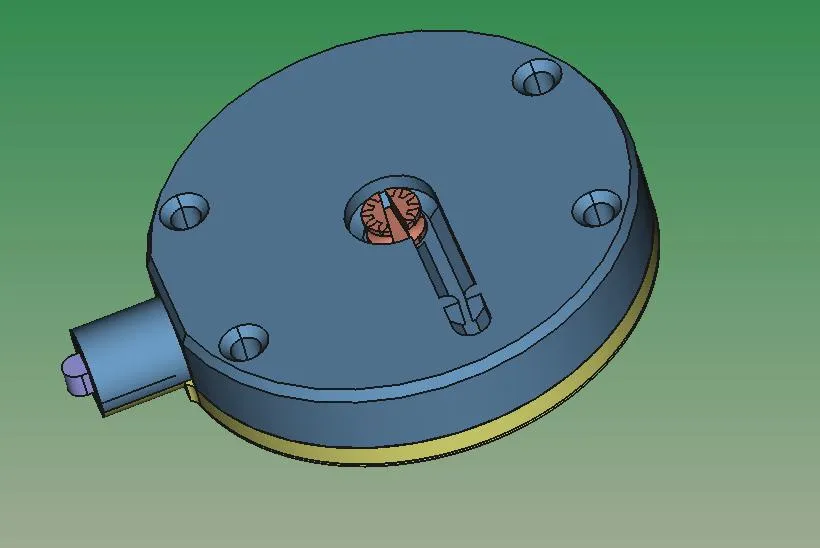

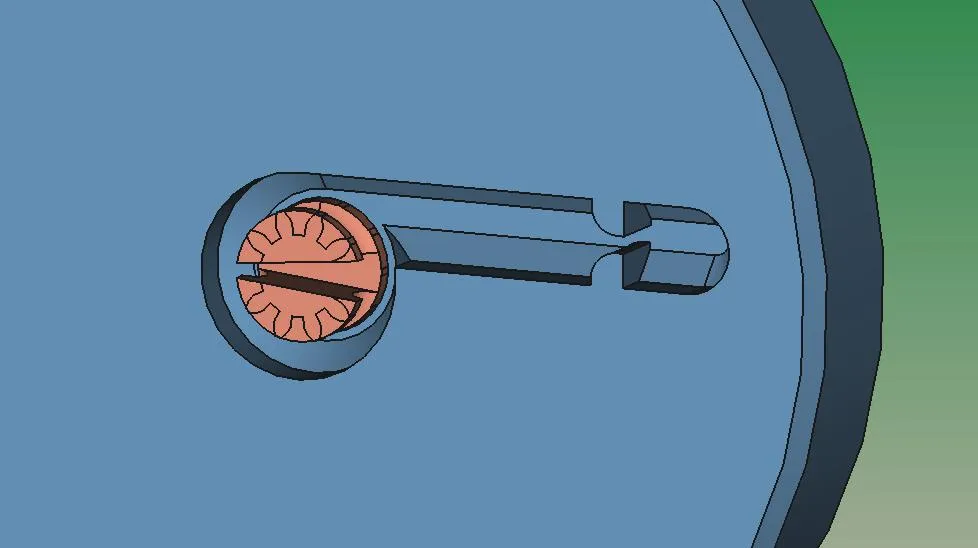

Một nút sẽ được nhét vào túi nhỏ phía sau khe (mặt sau) và nút còn lại khi thanh đo được chèn vào sẽ được quấn một nửa vòng quanh trục và sau đó qua rãnh trên trục.

Bây giờ bộ phận này nên sẵn sàng để đo một khoảng cách lên đến 20mm.

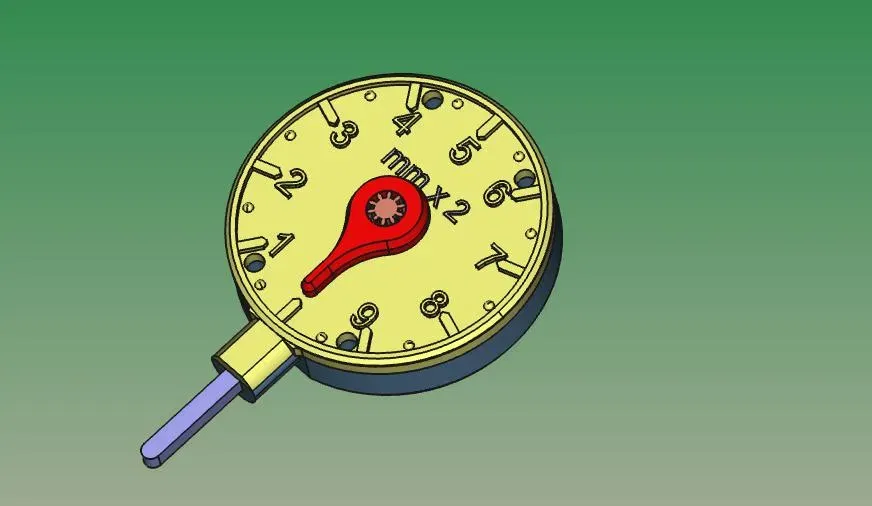

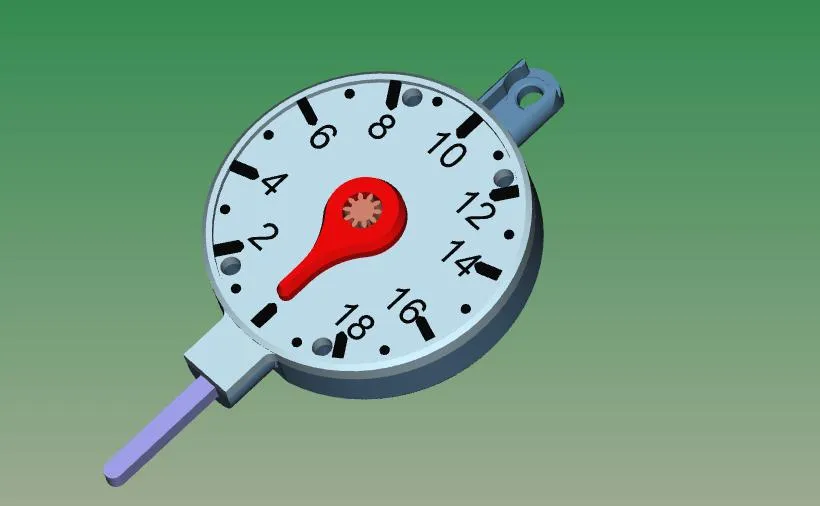

Số trên thang được nhân với 2 (6 giá trị thang x 2 = 12 mm)

--------------------------------------------------------------------

Google dịch.

Đồng hồ đo 20mm

******************************************************

Cập nhật 16/10/2022

Bản cập nhật bao gồm 4 tệp mới.

1. Đồng hồ đo 20mm 05(16)-Thang (bằng cách gợi ý thương hiệu CHAOSXSPIRIT)
2. Đồng hồ đo 20mm 05(16)-Vỏ 2 với vòi mở rộng phù hợp để lắp đặt với M5 DIN 912, DIN 7985, DIN 85 và tương tự.
3. Đồng hồ đo 20mm 05(16)-Kim
4. Đồng hồ đo20mmChốt4 để kết nối các nửa vỏ (với một ít keo)

(Các sửa đổi có thể được thấy trong hình 1 đến 6.)

******************************************************

Vì các kích thước đáng tiếc là rất nhỏ, vòi phun máy in không nên lớn hơn 0.4mm.

Đây là một biến thể lớn hơn (vỏ D 64mm) vì các chi tiết trong thiết kế đầu tiên của tôi quá nhỏ cho máy in FDM và chỉ phù hợp cho máy in RESIN.

Lắp ráp:

Sau khi in, que đo và trục được đưa vào thân máy. Sau đó đặt thang lên trục trên thân, các bộ phận chuyển động có thể được "bôi trơn" bằng một ít xà phòng lỏng và một ít keo cyanoacrylate được đặt bên trái và bên phải giữa các nửa vỏ để kết nối chúng. Các lỗ 4mm có thể giúp định vị bằng cách chèn một vít 4mm (có thể gỡ bỏ sau khi keo đã khô).

Khi lắp ráp hoàn tất và keo đã khô, một đoạn cao su gia dụng ngắn (cắt, không gập đôi) được buộc bằng hai nút thắt (khoảng cách giữa các nút khoảng 36 đến 42 mm.)

Một nút được ấn vào túi nhỏ phía sau khe (mặt sau) và nút còn lại, với que đo được chèn vào, được kéo nửa vòng quanh trục và sau đó qua rãnh trong trục.

Bây giờ phần này nên sẵn sàng để đo một khoảng cách lên đến 20mm.
Số trên thang đo cần được nhân với 2 (giá trị thang 6 x 2 = 12 mm)
