Bộ nâng cấp Prusa MK3/MK3s với thanh dẫn X và thanh Z Ø10mm

Xin chào các bạn! Tôi muốn chia sẻ với các bạn thiết kế cuối cùng của tôi để nâng cấp Prusa MK3/MK3s hoặc MK3s+ của bạn.

Mod này thêm một hướng dẫn tuyến tính trên trục X và thay đổi các thanh từ 8mm thành 10mm như Prusa Mk4.

Với mod này, bạn sẽ có được độ bền cao hơn trên trục Z và bảo trì tốt hơn cũng như giảm tiếng ồn trên trục X. Mod trên trục X đã được biết đến, cho đến nay không ai đã lắp đặt các thanh 10mm trên trục Z của khung Prusa gốc!

Những điều quan trọng:

Ray tuyến tính X: chiều dài 350mm

Tôi đã chia sẻ tất cả các tệp STL và STEP.

Chúc bạn vui vẻ!

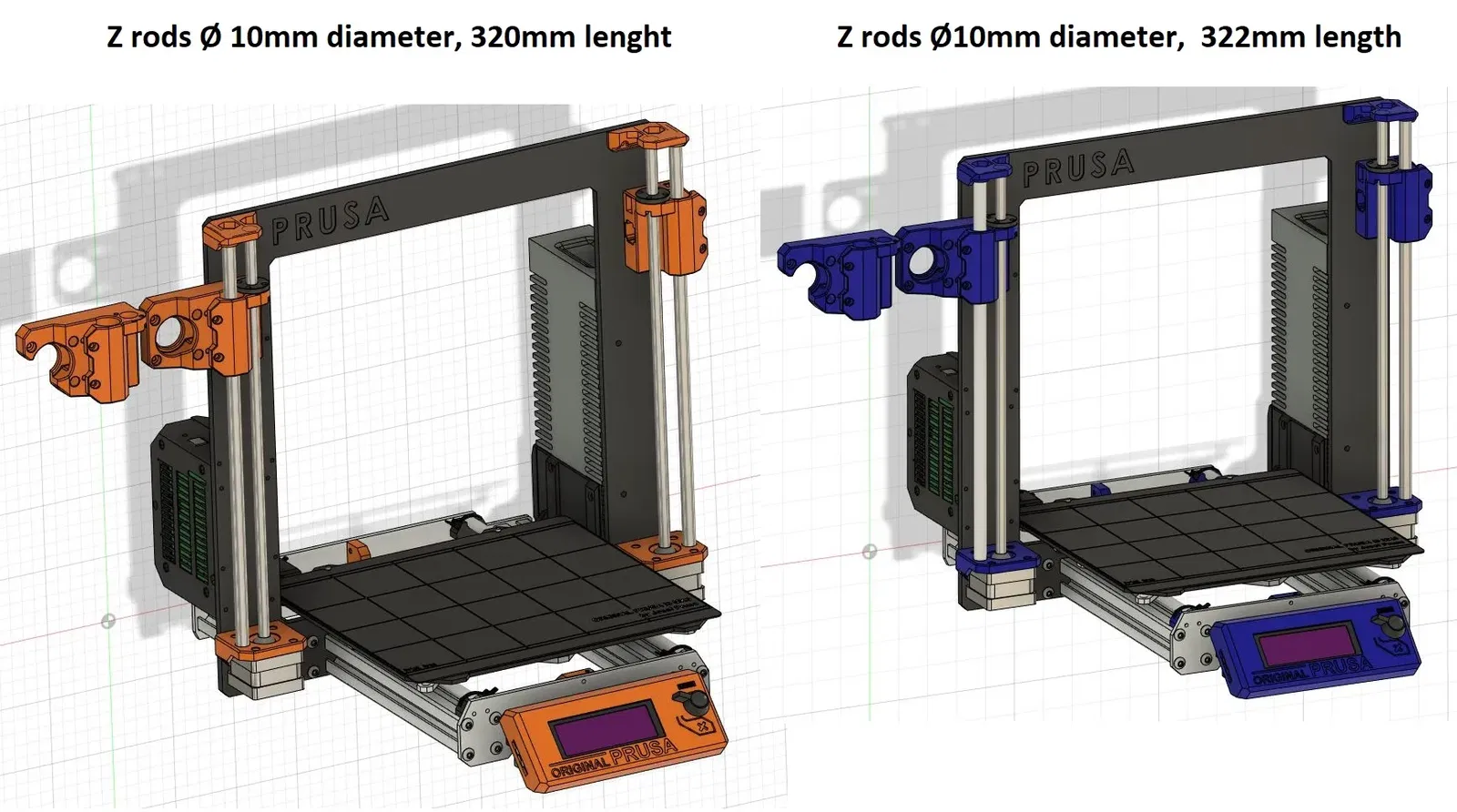

Tôi đã thiết kế 2 phiên bản: Bạn có thể chọn phiên bản mà bạn cần tùy thuộc vào các thanh mà bạn nhận được.

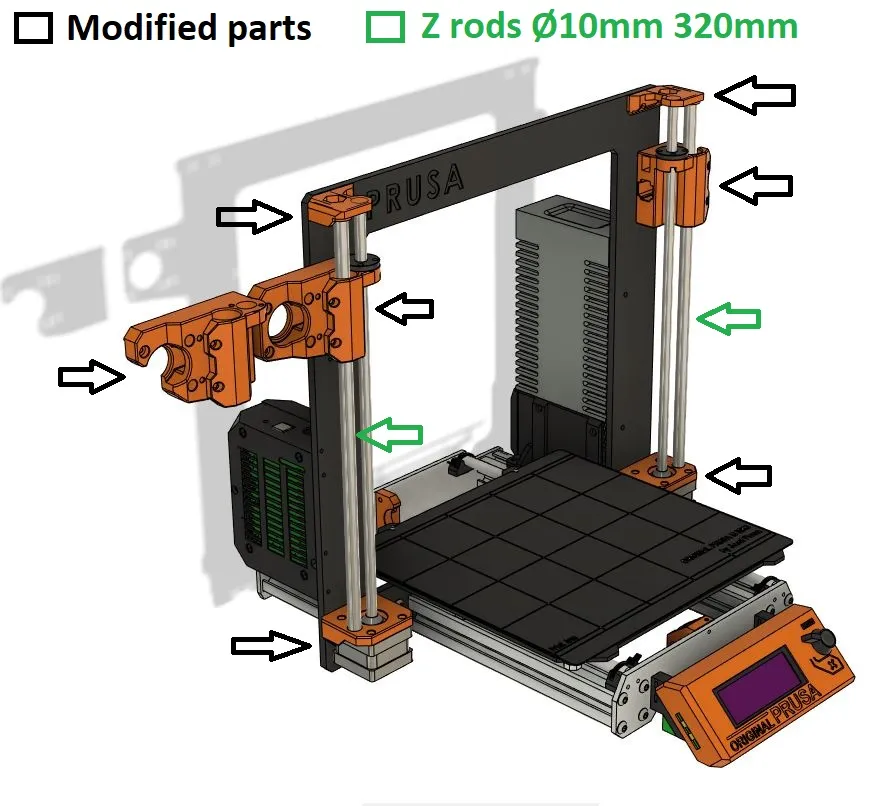

- Thanh Z Ø10mm chiều dài 320mm như chiều dài của Prusa.

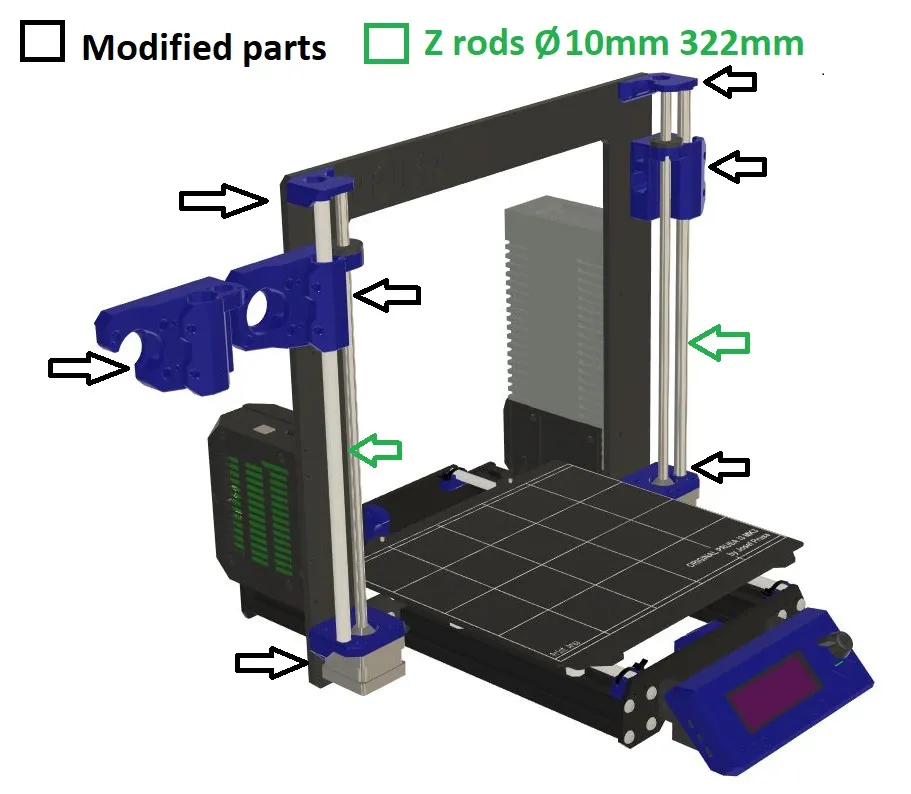

- Thanh Z Ø10mm chiều dài 322mm như chiều dài của Caribou.

Các phần X là giống nhau trên cả hai phiên bản, tuy nhiên các phần Ztop và Zmotor mount là khác nhau.

Bạn cần những vật liệu sau:

2 đơn vị - Bạc đạn tuyến tính LMUW10 của Misumi hoặc tương tự.

1 đơn vị - Chốt Dowel 2.9mm x 14mm cho bộ căng x-idler.

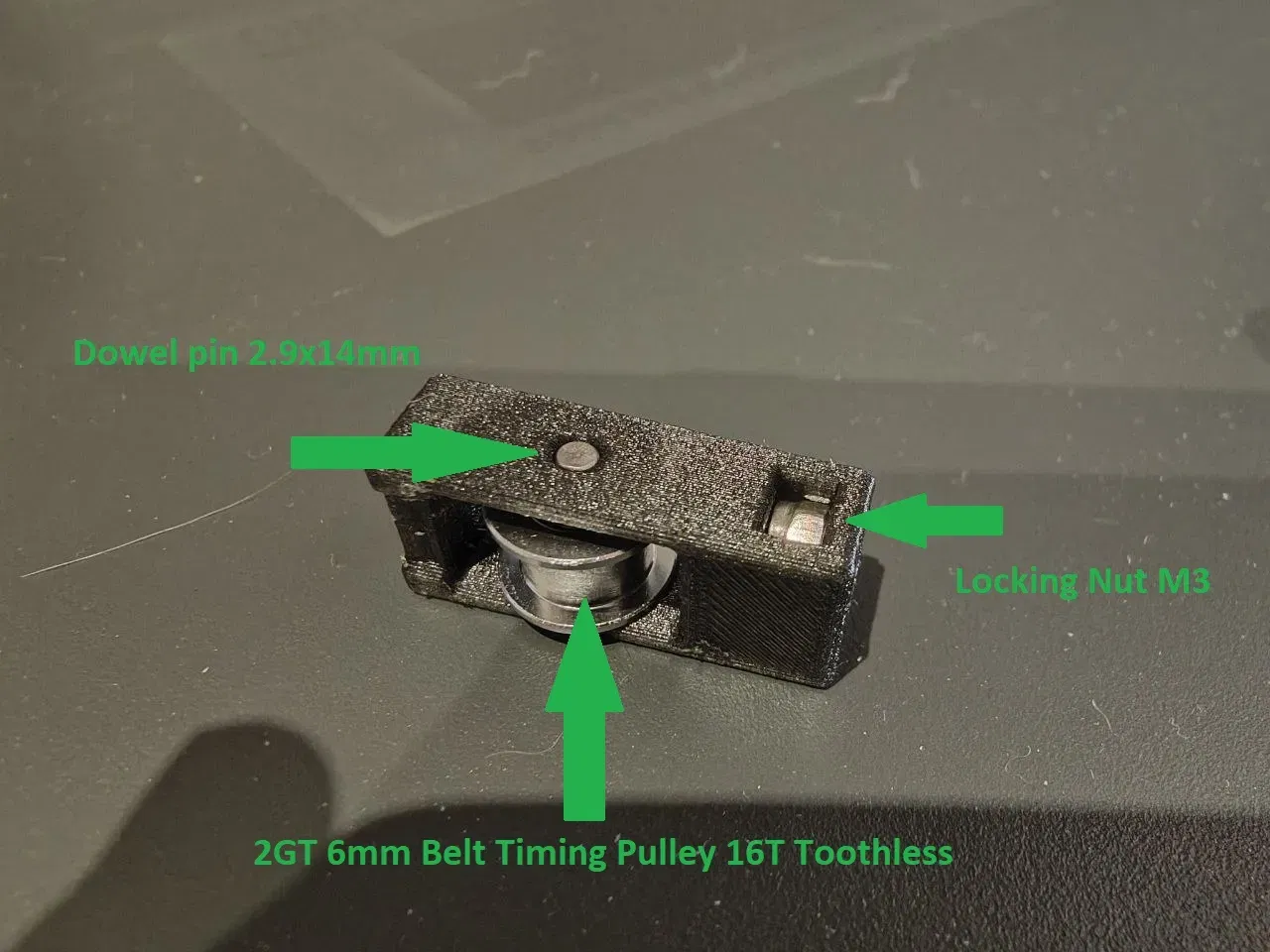

1 đơn vị - Bánh răng đồng bộ 2GT 6mm 16T không răng.

Vít:

4 đơn vị – 3x30mm (cho bạc đạn)

3/4 đơn vị – 3x12mm (cho giá đỡ động cơ X (tùy thuộc vào phiên bản được chọn, kín hoặc mở))

4 đơn vị – 3x14mm (cho đai ốc POM hình thang)

12 đơn vị – 3x10mm (sử dụng các giá đỡ Ztop và Motor Mount Z của Prusa)

1 đơn vị – 3x18mm (cho bộ căng dây X)

Đai ốc:

Bạn có thể sử dụng đai ốc M3 nhưng tôi thích đai ốc khóa.

10 đơn vị – Đai ốc khóa M3 (4 cho POM, 4 cho bạc đạn, 1 cho bộ căng X và 1 cho việc đẩy hướng dẫn X)

Lưu ý:

Các bức ảnh là phiên bản trước đó nơi các vít gắn động cơ Z không được giấu và ztop hơi nhô ra khỏi khung.

Các tệp hiện tại ở đây trong F3D có tính thẩm mỹ hơn.

ĐIỀU QUAN TRỌNG NHẤT:

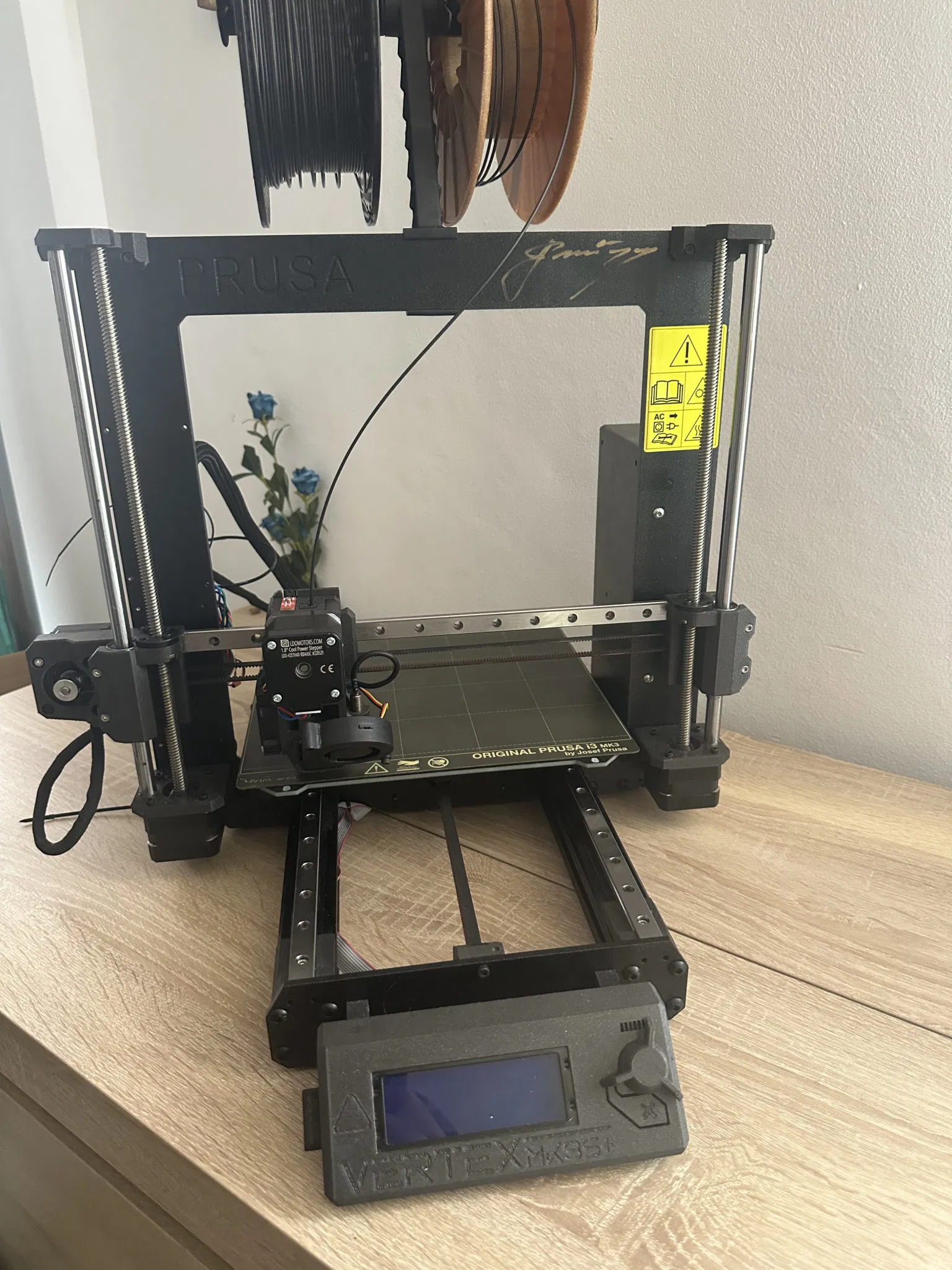

Mod này đã được thử nghiệm hơn 300 giờ in ASA bởi bạn tôi Gabi 3dt từ TG.

Tôi đã thêm một số hình ảnh về kết quả in ASA.

Gabi 3dt Cảm ơn bạn vì sự hỗ trợ của bạn, nếu không có bạn thì điều này sẽ không thể thực hiện được.
