Nắp từ tính cho Prusa Core One với tay cầm thông gió tích hợp

Khi Core One của tôi đến, rõ ràng rằng cách dễ nhất để thực hiện nhiều nhiệm vụ bảo trì là tháo tấm trên cùng, nhưng việc tháo và thay thế các chốt pop bằng nhựa thì khá rườm rà. Giải pháp được sử dụng cho mẫu này là tạo ra một khung gắn từ tính cho tấm trên cùng dễ dàng nhấc lên, với đủ sức mạnh nam châm để giữ nó ở vị trí.

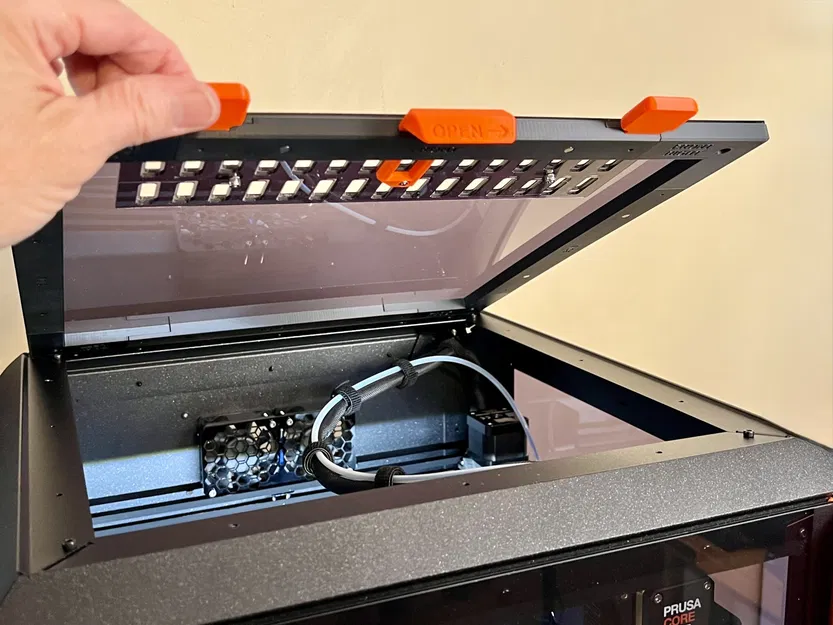

Mặt trước của khung có 2 tab ngón tay để nâng tấm trên. Tay cầm trượt cho lỗ thông hơi trên cùng là một ý tưởng sau; có một miếng trước đơn giản (không có thanh trượt) trong thư mục “Extras” nếu bạn chỉ muốn có các tab ngón tay.

Cập nhật 2025-03-29: Theo yêu cầu, đã thêm mẫu ở định dạng STEP trong trường hợp ai đó muốn sửa đổi nó cho các kích thước nam châm khác nhau.

Đặc điểm thiết kế:

• Không cần hỗ trợ
• 8 mảnh khung chính (4 góc và 4 thẳng) được ghi nhãn trên bề mặt dưới và được khóa để chỉ có thể lắp ráp theo một cách.
• 2 tab ngón tay để dễ dàng tháo tấm trên cùng.
• Tay cầm trượt tích hợp để mở và đóng lỗ thông hơi trên cùng.
• Nam châm có thể dễ dàng tháo ra bằng cách sử dụng một chìa khóa lục giác 2.5mm để đẩy chúng ra.
• Lỗ vít được kích thước cho việc tự khoan bằng các vít máy M3x10.

Các bộ phận cần thiết:

• 8 x Vít đầu nút M3x10mm hoặc Vít đầu ống M3x10mm. Tôi đã sử dụng những con vít này từ Amazon: uxcell-M3x10mm-Socket-Button-Screws
• 8 x Nam châm tròn 5x5mm. Tôi đã sử dụng những nam châm này từ Amazon: 5x5mm Refrigerator Magnets
• Các bộ phận in:
  • 4 mảnh góc (Trước-Trái, Trước-Phải, Sau-Trái và Sau-Phải)
  • Mảnh sau
  • Mảnh trước
  • Mảnh bên (cần 2 cái)
  • Tab ngón tay (cần 2 cái)
  • Trượt thông hơi
  • Nắp trượt

### Ghi chú in:

• In 0.2mm chiều cao lớp, cấu trúc, 15% độ đầy.
• Không cần hỗ trợ cho bất kỳ bộ phận nào.
• PETG sẽ hoạt động tốt vì không có bộ phận nào chịu áp lực, và sẽ không bị biến dạng, ngay cả khi nhiệt độ trong buồng là 55C.
• Vui lòng KHÔNG sử dụng tệp .bgcode đã được cung cấp (hãy luôn cắt tệp của riêng bạn cho máy in, vật liệu, môi trường cụ thể của bạn, v.v.). Các tệp chỉ được bao gồm để cung cấp tham khảo về thời gian in ước tính.

Hướng dẫn lắp ráp (tham khảo hình ảnh):

• Trong quá trình lắp ráp khung, đừng siết chặt hoàn toàn các ốc vít. Để lại một khoảng trống 0.5mm dưới đầu ốc vít để cho phép một số chuyển động cho việc căn chỉnh các bộ phận, sau đó sau khi tất cả 8 ốc vít đã được chèn vào, hãy siết chặt hoàn toàn các ốc vít.
• Lưu ý rằng các dung sai cho 2 tab ngón tay và nắp trượt được cố ý làm chặt.
• Đảm bảo rằng các mảnh góc ở đúng vị trí của chúng. Các mảnh góc có lỗ trên bề mặt dưới để căn giữa khung trên 4 đầu ốc vít giữ cho vỏ Core One lại với nhau, và các ốc vít đó không được căn giữa theo đường chéo.

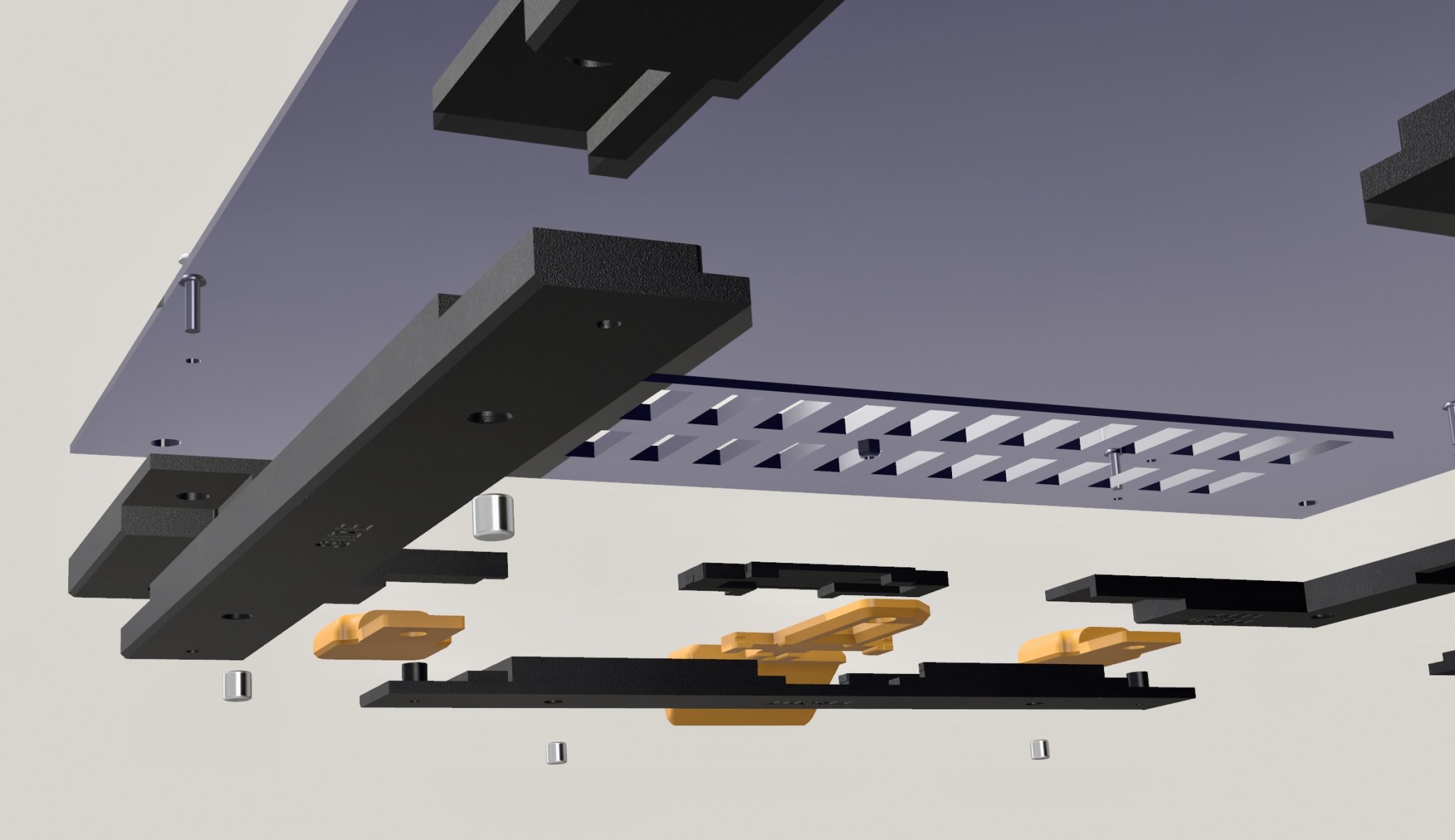

Bước 1: Chèn các nam châm. Nhấn 2 nam châm vào bề mặt dưới của mỗi mảnh thẳng của khung (trước, sau và 2 mảnh bên); không cần keo. Cách dễ nhất để chèn nam châm là gắn một nam châm vào bề mặt phẳng trên khung máy in, căn chỉnh lỗ nam châm ở dưới mảnh in, và nhấn mảnh vào khung máy in cho đến khi nam châm bằng phẳng; kìm cũng có thể được sử dụng.

Bước 2: Lắp ráp thanh thông gió. Nếu sử dụng phần trước đơn giản (không có thanh thông gió), hãy bỏ qua bước này và tiếp tục với Bước 3. Đặt thanh vào phần trước như hình trong bức tranh. Đặt nắp thanh lên trên, và ấn xuống hai đầu của nắp cho đến khi nó kêu "click" vào vị trí. Vận hành thanh vài lần để đảm bảo nó được lắp ráp đúng cách và di chuyển mượt mà. Nếu bạn cần tháo nắp trong tương lai, hãy nâng nhẹ ở giữa nắp; điều này sẽ giảm căng thẳng lên các tab khóa ở hai đầu nắp.

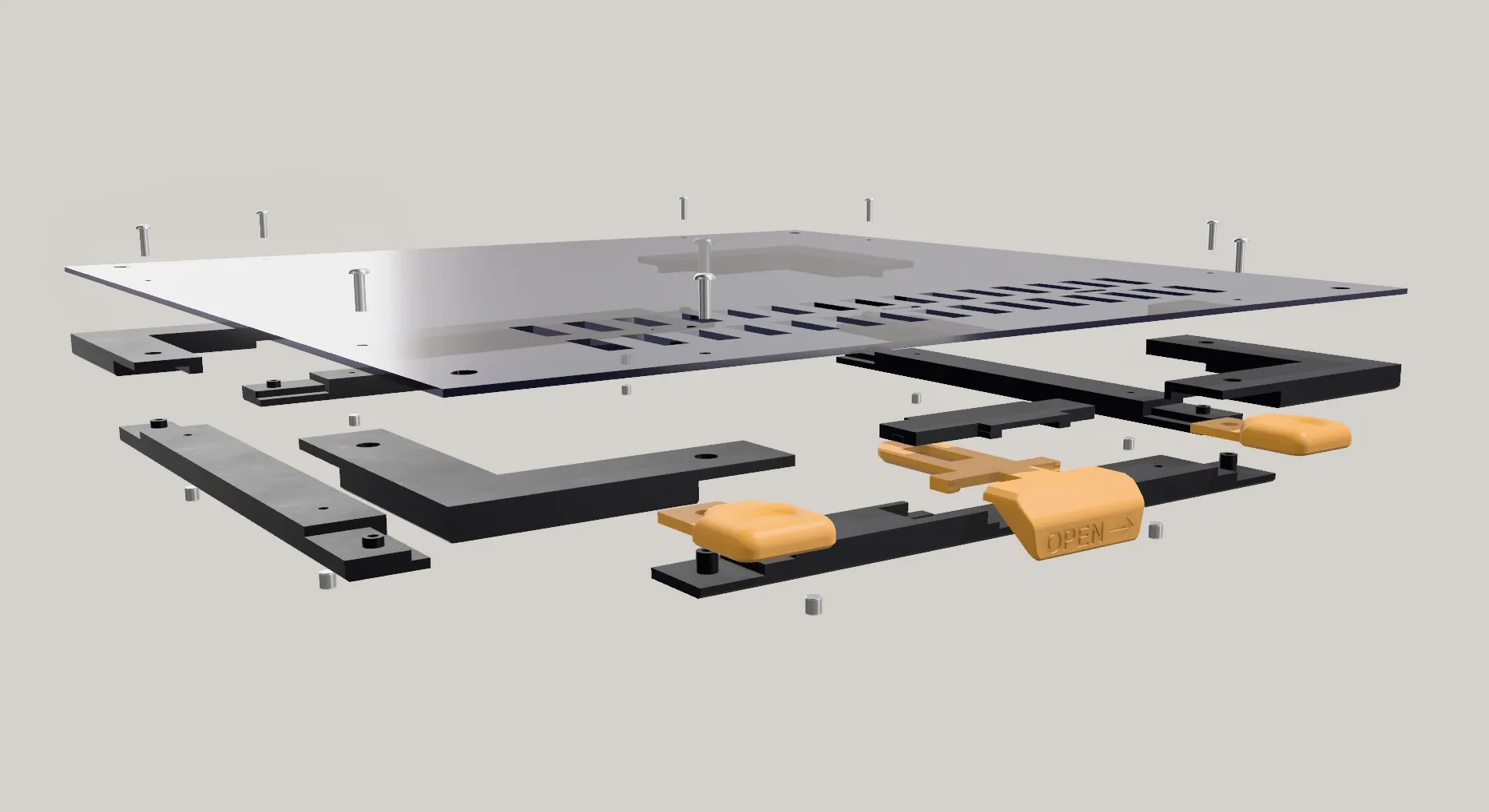

Bước 3: Gắn các mảnh khung vào bảng trên cùng. Bắt đầu lắp ráp từ phía sau của bảng trên cùng, và tiếp tục quanh đến phía trước. Căn chỉnh các mảnh góc bên trái và bên phải phía sau trên bề mặt dưới của bảng trên cùng, sau đó thêm mảnh thẳng phía sau vào các mảnh góc và gắn nó vào bảng trên cùng bằng 2 vít M3x10mm từ phía trên. Không siết chặt hoàn toàn các vít vào lúc này.

Bước 4: Căn chỉnh mảnh góc bên trái phía trước, sau đó thêm một mảnh bên thẳng và gắn nó vào bảng trên cùng bằng 2 vít M3x10mm từ phía trên. Không siết chặt hoàn toàn các vít vào lúc này.

Bước 5: Căn chỉnh mảnh góc bên phải phía trước, sau đó thêm mảnh bên thẳng thứ hai và gắn nó vào bảng trên cùng bằng 2 vít M3x10mm từ phía trên. Không siết chặt hoàn toàn các vít vào lúc này.

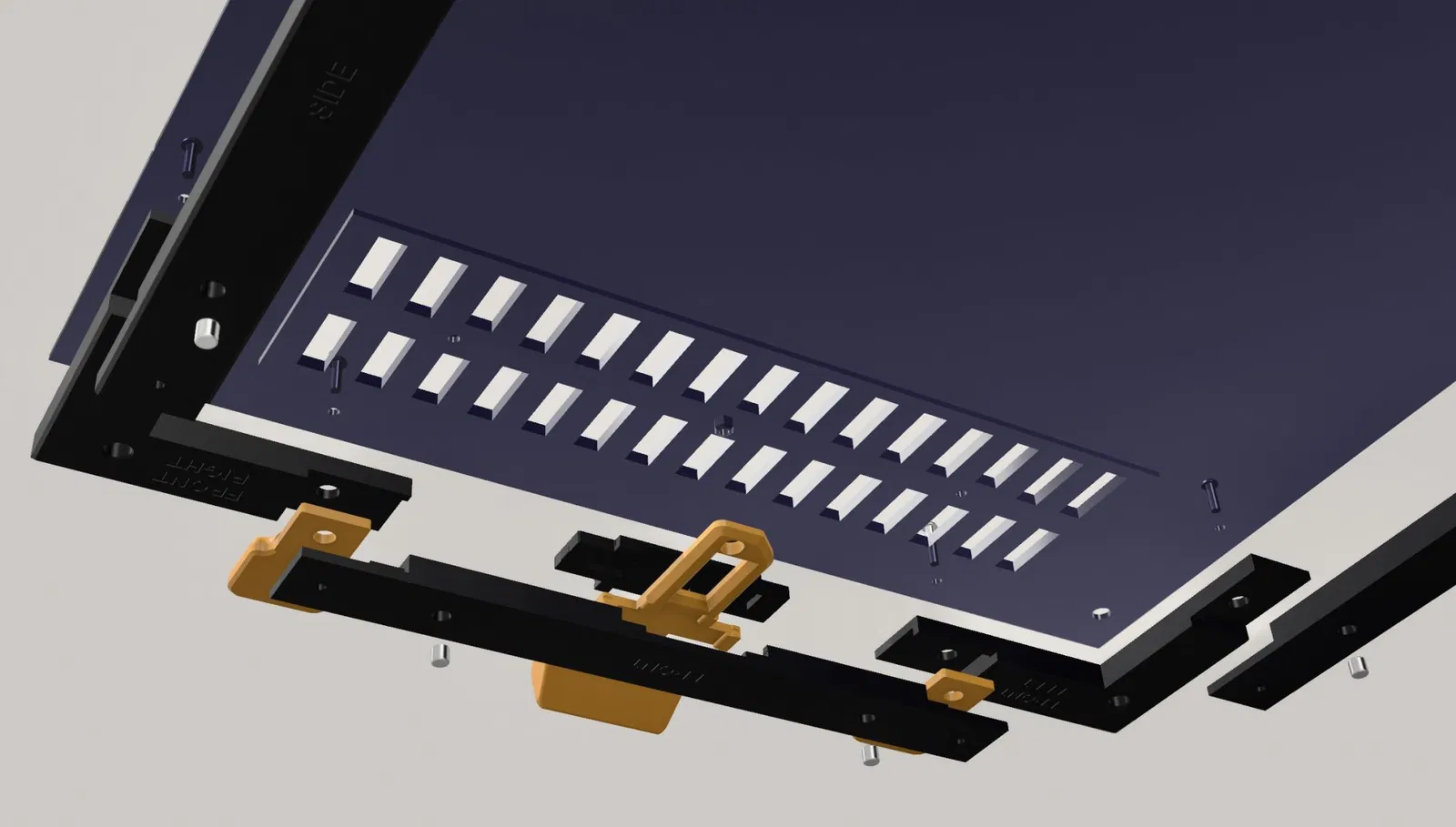

Bước 6: Đặt 2 tab ngón tay lên các cột của phần trước, sau đó thêm phần trước vào phần còn lại của khung. Khi đặt phần trước, hãy đảm bảo rằng đai ốc vít thông gió được chèn vào lỗ trên thanh, sau đó gắn phần trước vào bảng trên cùng bằng 2 vít M3x10mm từ phía trên.

Bước 7: Sau khi tất cả các mảnh được căn chỉnh đúng cách, hãy siết chặt tất cả 8 con vít cho đến khi chúng vừa vặn. Đừng siết chặt quá mức các con vít; chúng chỉ cần giữ các bộ phận ở vị trí (không cần phải làm căng quá mức tấm trên cùng).
