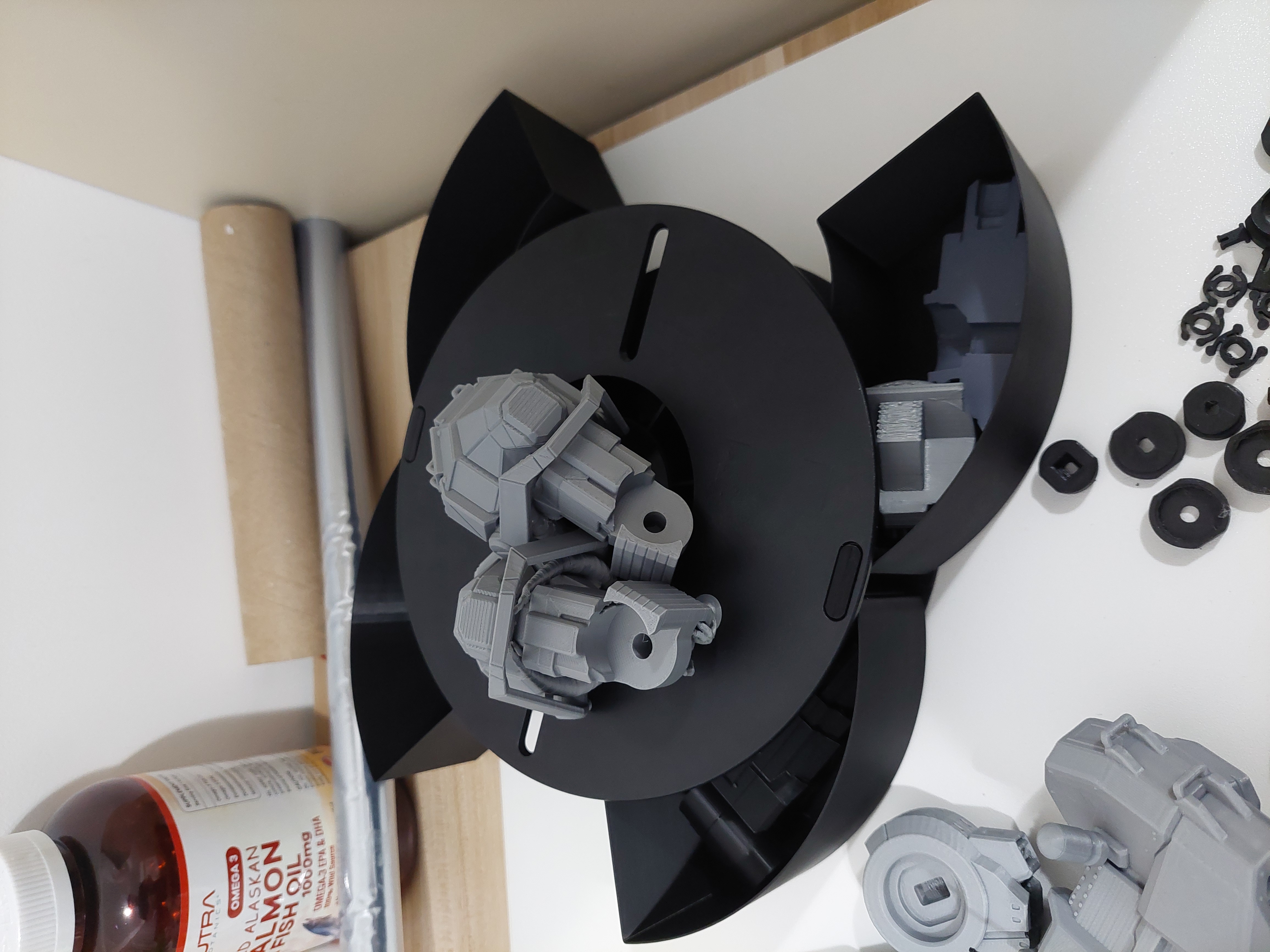

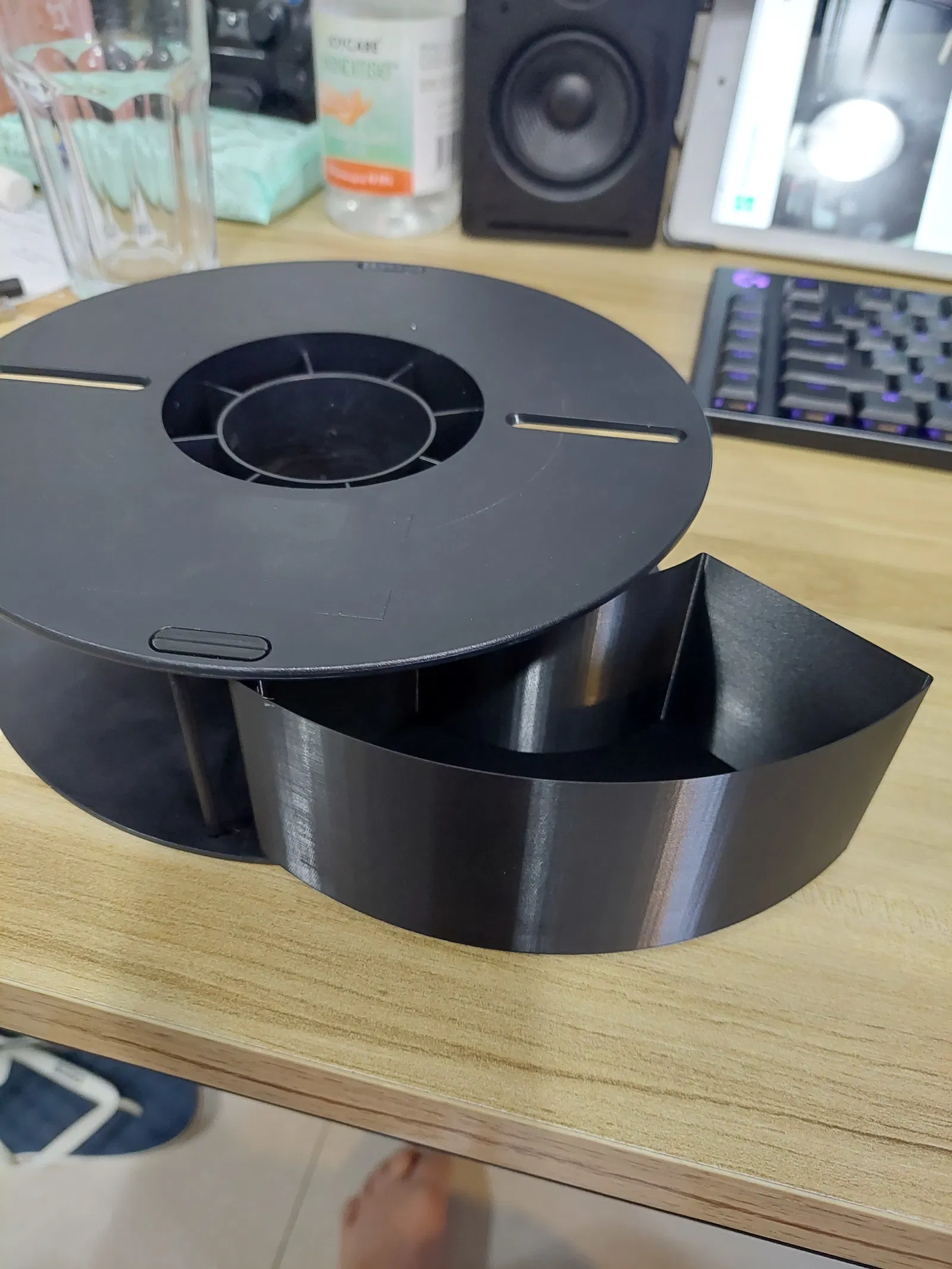

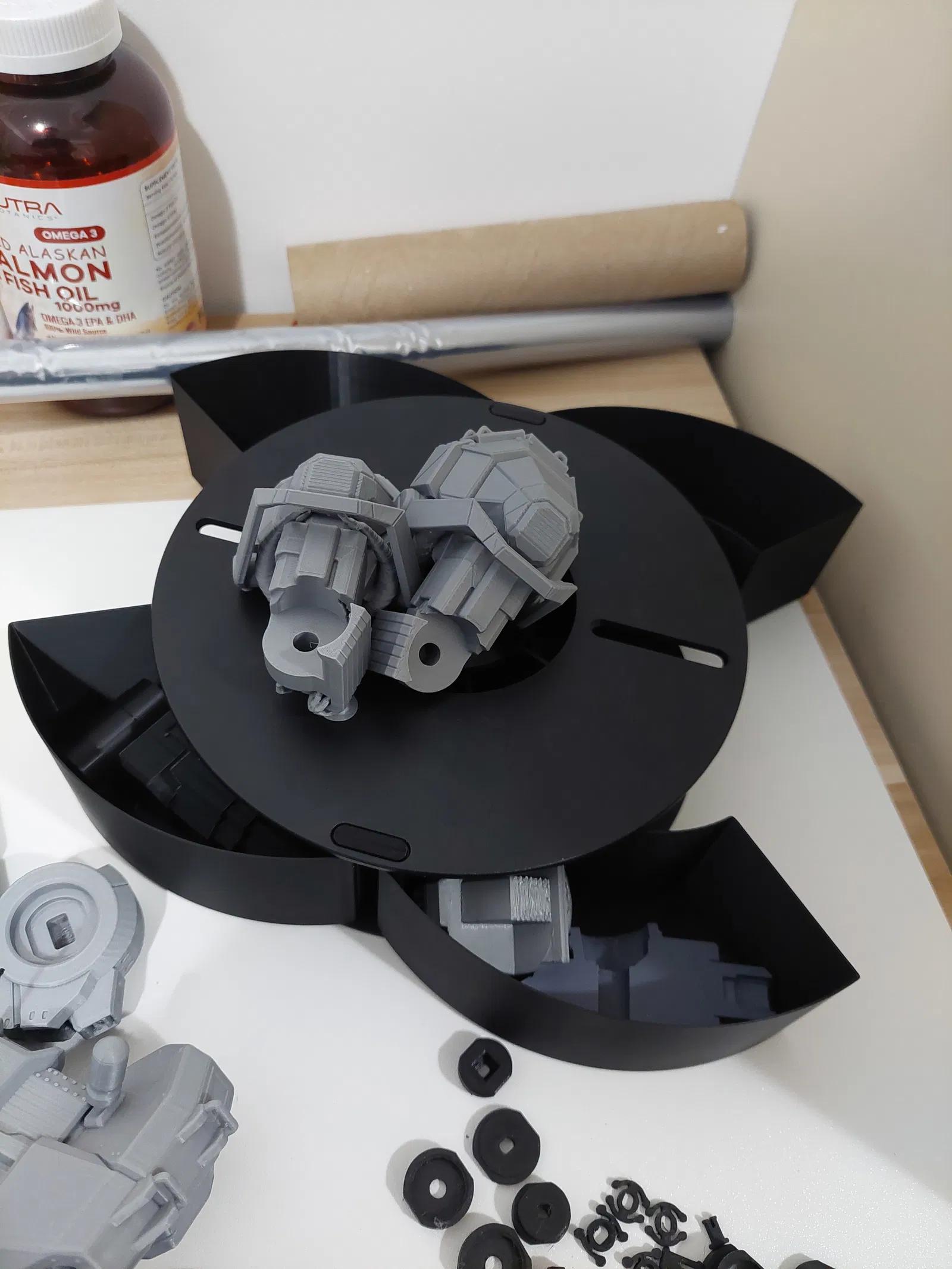

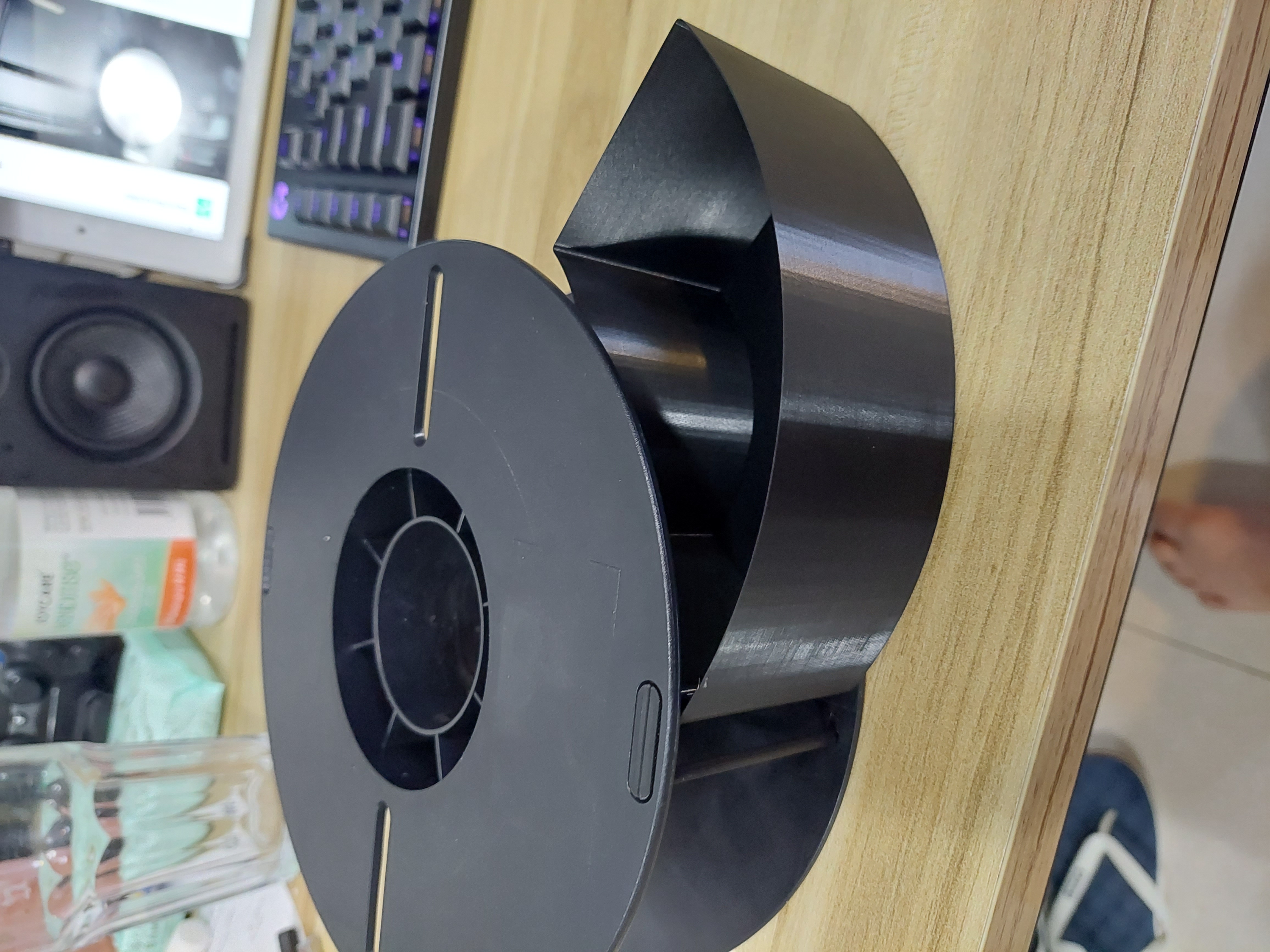

Ngăn kéo cuộn Esun PLA+

Nếu bạn từng muốn tìm mục đích cho các cuộn Esun rỗng của mình, hãy in các bộ phận này để biến chúng thành ngăn kéo nhỏ!

Chất lượng/kích thước lớp nào cũng hoạt động tốt, tôi đã từng in ở 0.28mm bằng PLA.

Các lỗ cho bản lề có thể quá nhỏ trên cuộn vì chúng có thể thay đổi kích thước (trên cuộn của tôi, nó vừa 3 trong số 4 lỗ nhưng lỗ kia quá nhỏ), vì vậy nếu điều này xảy ra, hãy gọt lỗ bằng dao Exacto hoặc công cụ tương tự cho đến khi bản lề vừa vặn.

Bạn cần in 4 Ngăn kéo (hai trong số đó lật ngược từ STL này), 4 Bản lề và 2 Kẹp đối diện bản lề cho mỗi cuộn ngăn kéo. Ngăn kéo được thiết kế để in một lớp duy nhất cho đầu phun 0.4mm nhằm giảm thiểu việc sử dụng sợi nhựa (bạn có thể tăng độ dày đường kẻ nếu muốn ngăn kéo chắc chắn hơn) và các cạnh bên trong phía dưới được bo tròn/làm dày để chống rách và tạo độ cứng hiệu quả về vật liệu. Các bức tường mỏng cũng cho phép sử dụng PLA không màu hoặc vật liệu tương tự để có ngăn kéo trong suốt, dễ dàng nhận dạng nội dung. Khoảng 84g PLA/cuộn, không bao gồm vòng định vị.

Tôi đã cắt các bản lề theo chiều dọc để dễ in hơn và căn chỉnh các lớp theo chiều dài để tăng độ bền, bạn sẽ cần in 2 bản lề cho 1 bộ bản lề (tổng cộng 4 bản in cho một cuộn).

Nếu kẹp đối diện bản lề có xu hướng rơi ra, chỉ cần thêm một chút keo vào đó (bất kỳ loại keo nào cũng được, tải trọng lên nó sẽ tối thiểu).

Vòng định vị được thiết kế để vừa vào không gian ở giữa các cuộn để cho phép xếp chồng và xoay các cuộn lên nhau, nhưng trên thực tế, tôi thấy các cuộn của mình có kích thước không gian rất khác nhau ở nơi vòng định vị được cho là vừa vặn. Kết quả của bạn có thể khác. Bạn có thể in chúng với ít lớp độn nhất có thể, chúng không thực sự chịu tải trọng đáng kể.
