Giá đỡ và chắn bức xạ cho trạm thời tiết Netatmo 433MHz

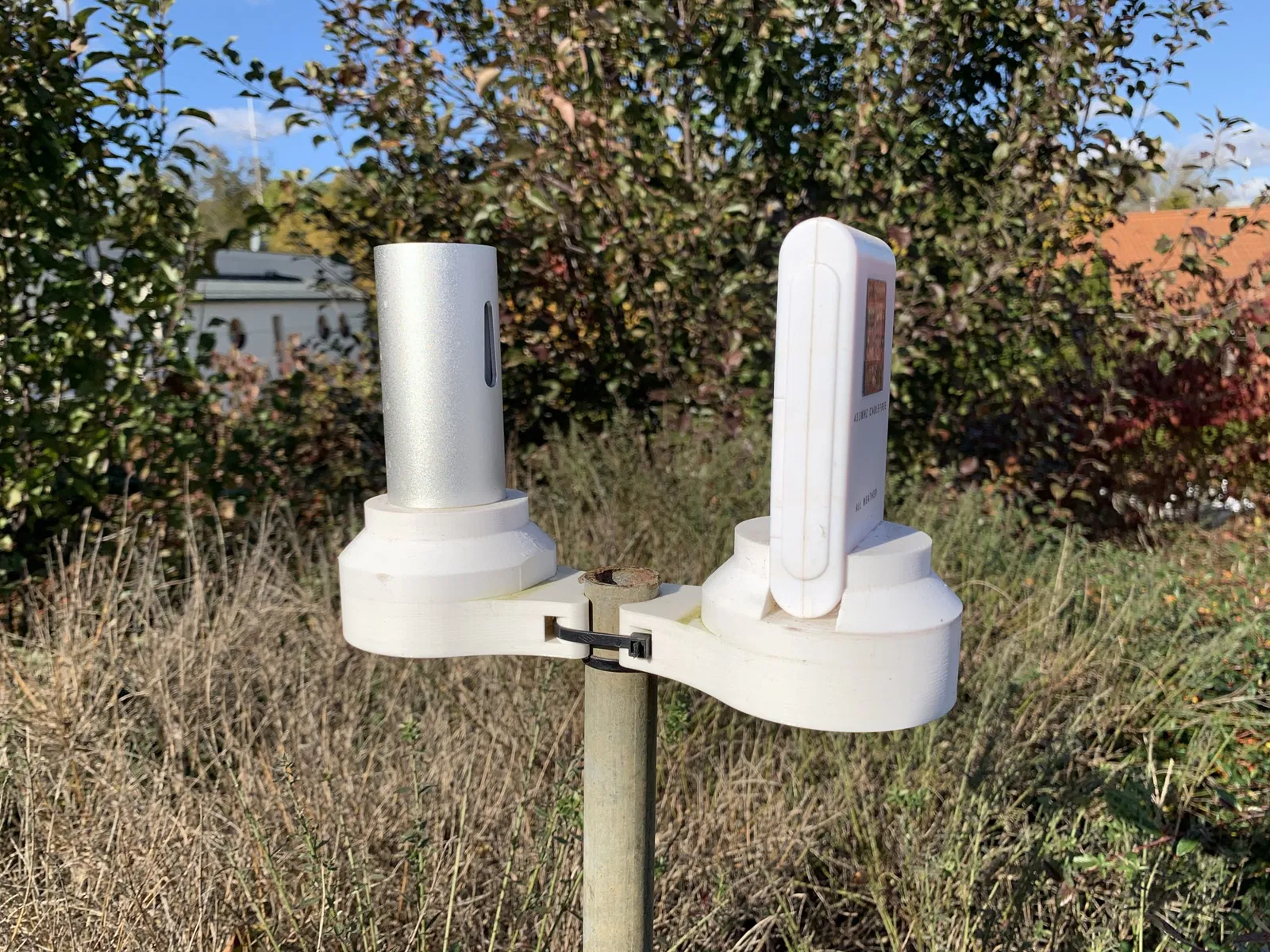

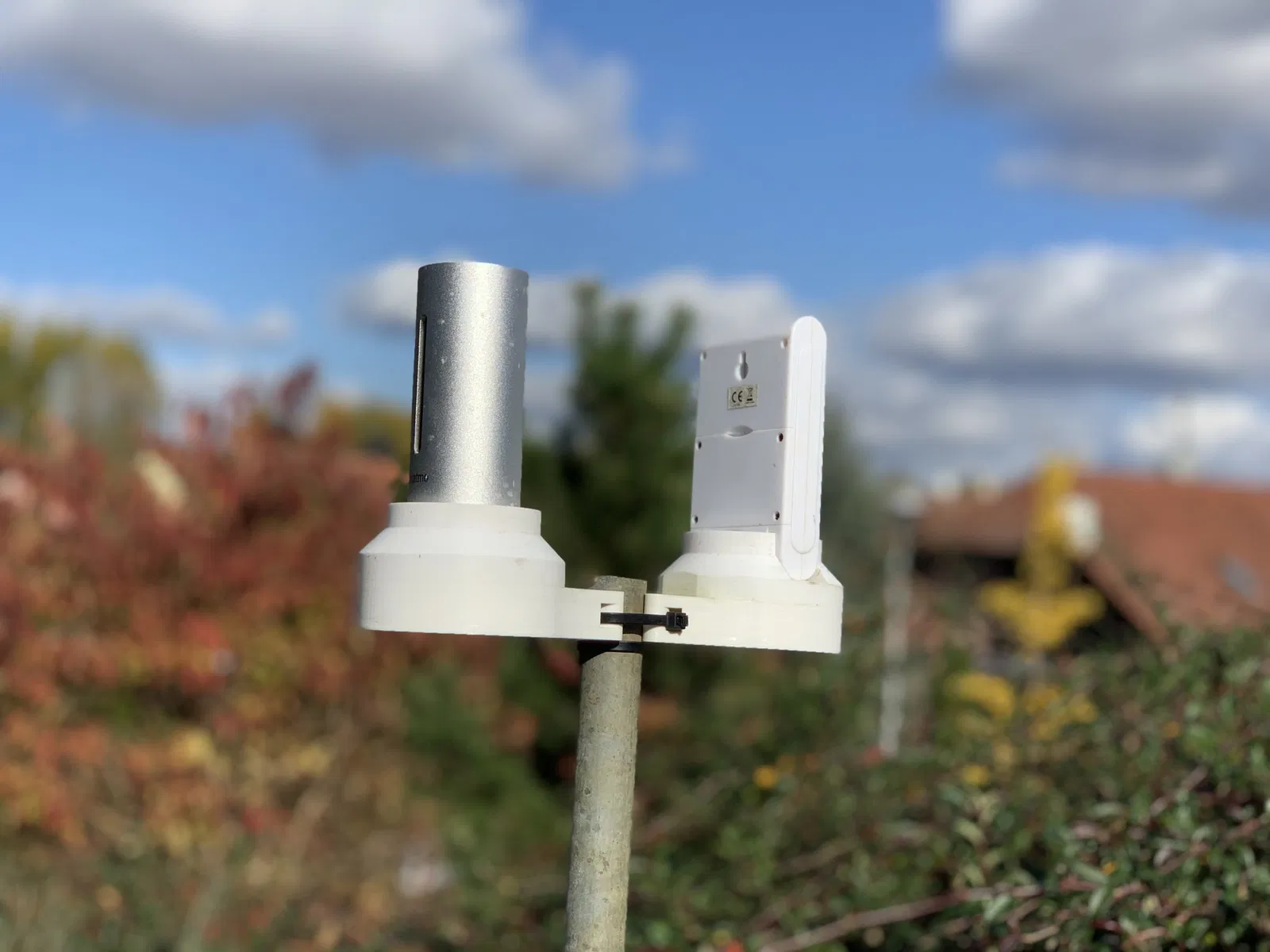

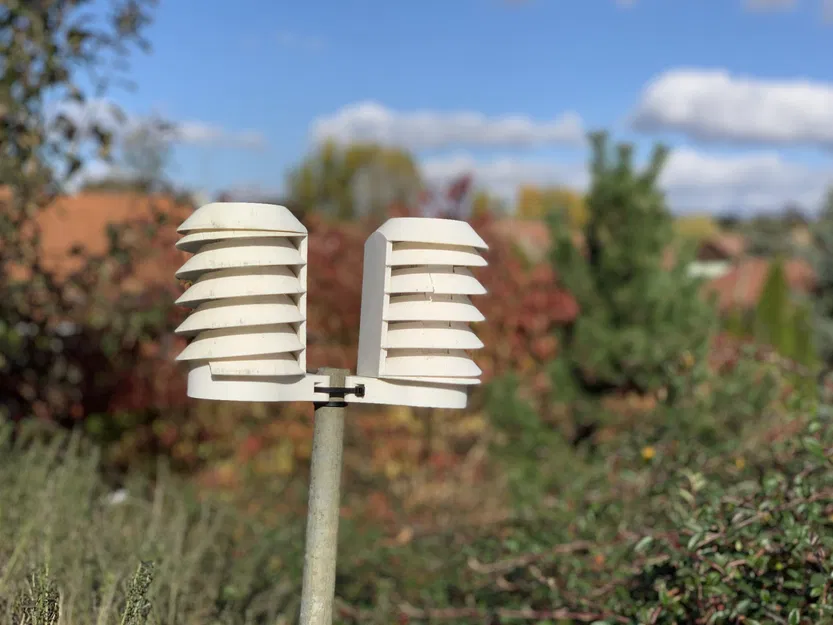

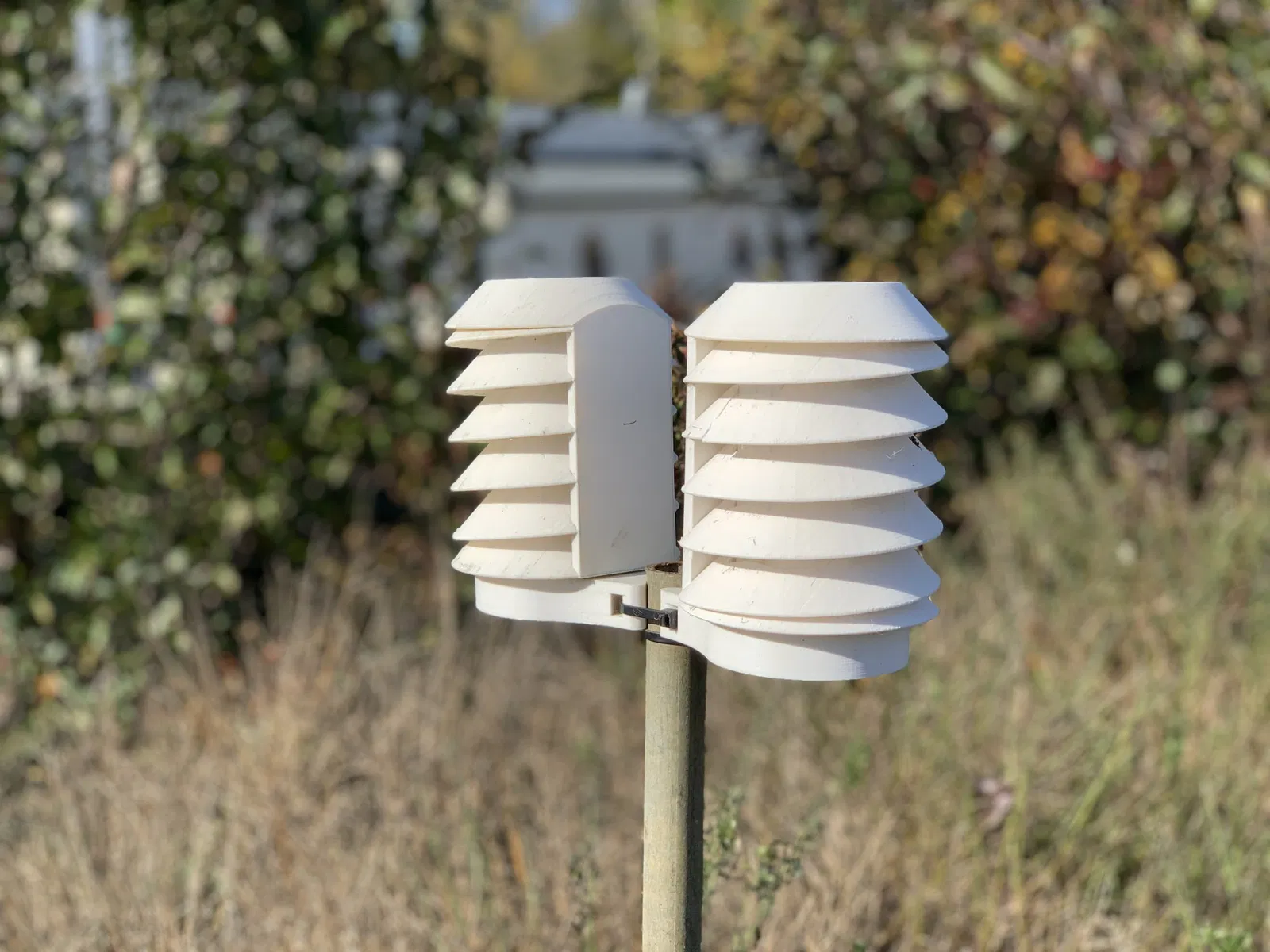

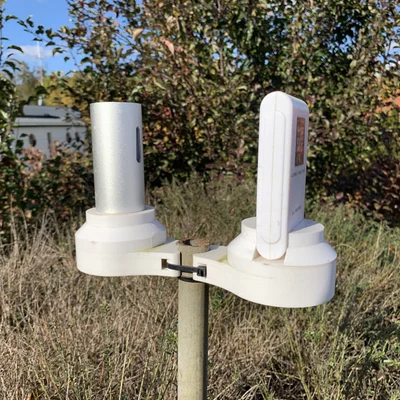

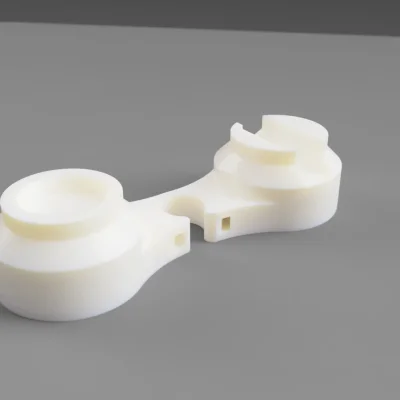

Bản in này được thiết kế để gắn một mô-đun Netatmo Outdoor và một cảm biến nhiệt độ 433MHz rẻ tiền lên một cột. Nó cũng bao gồm hai “tấm chắn bức xạ” bảo vệ các cảm biến khỏi ánh nắng trực tiếp, nhưng cho phép không khí lưu thông tự do.

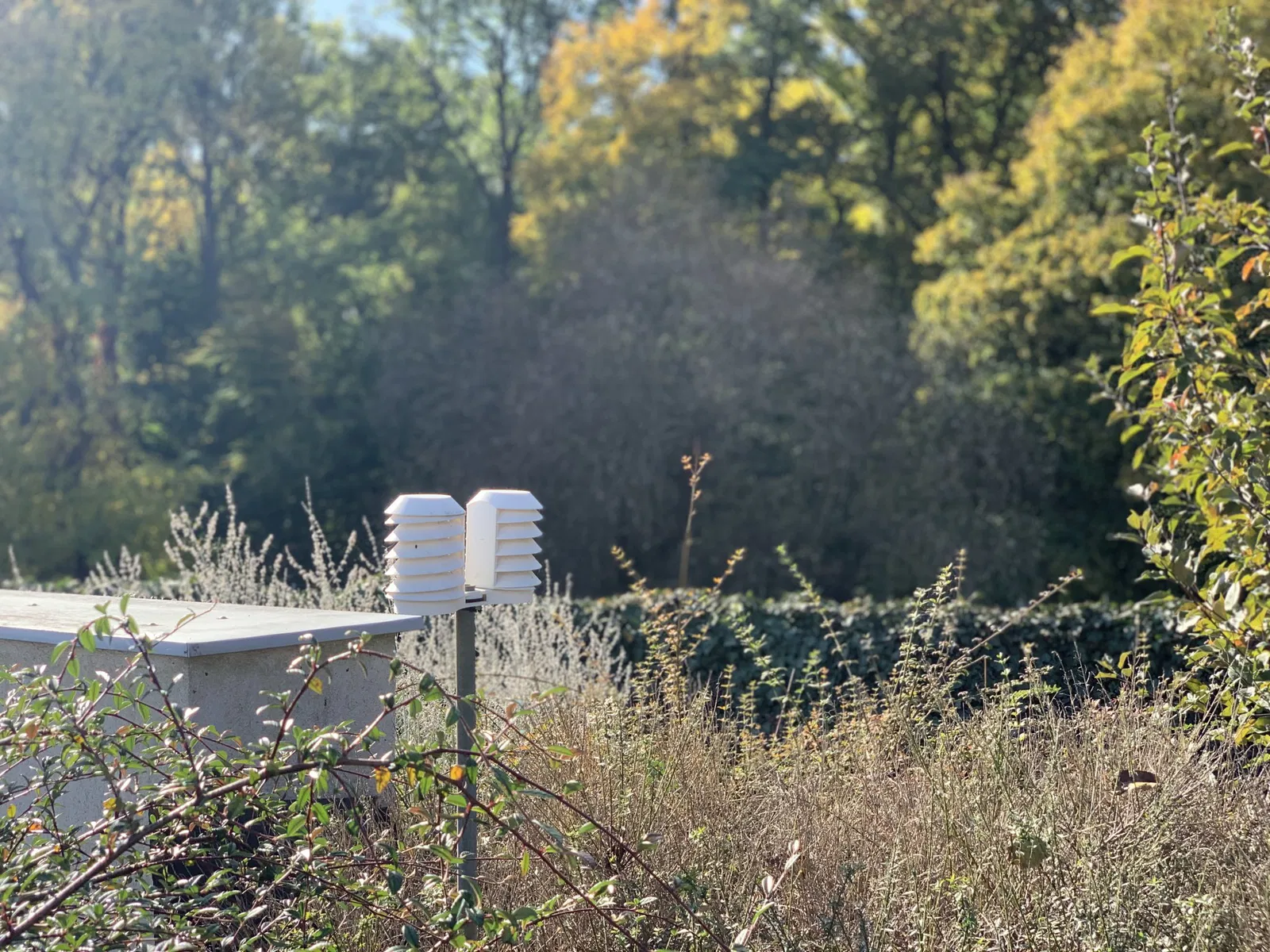

Điều này tốt hơn nhiều so với việc chỉ đặt các cảm biến ở (thường) phía bắc của ngôi nhà để giữ chúng trong bóng râm vì lúc đó chúng cũng bị ảnh hưởng bởi khả năng giữ nhiệt của ngôi nhà. Cá nhân tôi có những cái này ở một khu vườn trên mái để không quá xấu xí, nhưng tôi không nghĩ chúng trông tệ. Bạn cũng có thể gắn chúng trên một mái nhà thông thường, nhưng chiều cao tổng thể của mặt đất sẽ ảnh hưởng một chút đến các chỉ số và nhiệt có thể phản chiếu từ các viên ngói mái truyền thống.

Tôi đã có thiết lập này gần một năm, được in bằng Prusament PETG màu trắng và nó hoạt động tuyệt vời*, các chỉ số của tôi rất gần với các báo cáo thời tiết hoặc một trạm chính thức gần đó, vì vậy tôi có thể gọi đây là một thành công lớn, nhưng tất nhiên thực tế là nó gần như cũng làm cho nó trở nên vô nghĩa, nhưng đó là một dự án thú vị. :)

Cũng có một giá đỡ chỉ dành cho Netatmo cho một thanh 10x10mm mà tôi đã sử dụng trước đó được bao gồm trong các tệp. Nó cũng được thiết kế để phù hợp với tấm chắn bức xạ.

*một chút hư hại mà bạn có thể thấy là do nó được gắn hơi gần một mảng cỏ và tôi đã làm nó ngã với phần sau của một chiếc máy cắt cỏ.

Chào mừng các bản làm với hình ảnh!

Hướng dẫn in

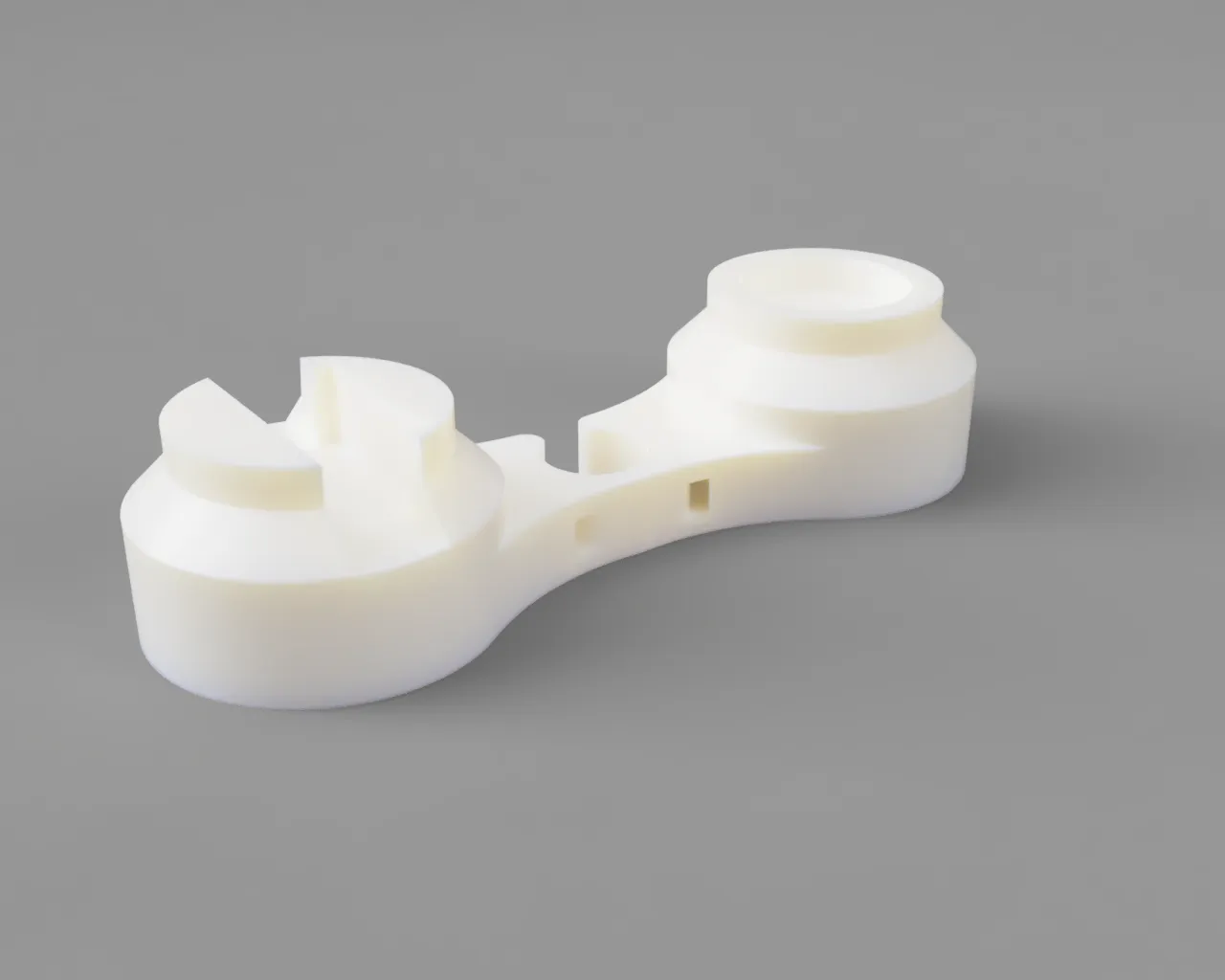

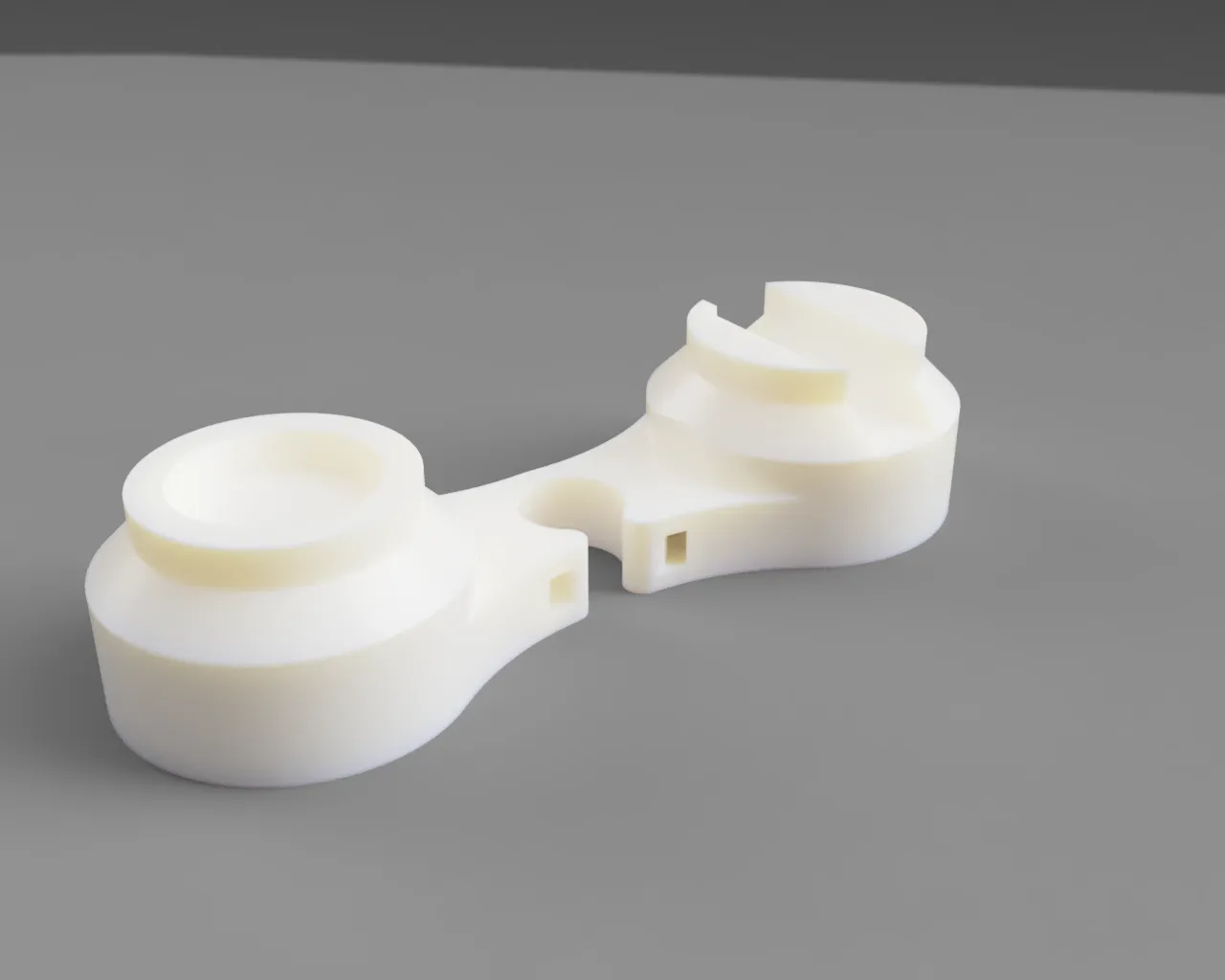

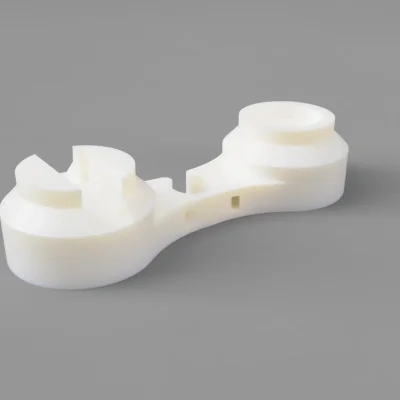

Các tấm chắn nên được in nằm trên mặt phẳng, tấm Netatmo với bên trong tròn có thể được in mà không cần hỗ trợ trong khi cảm biến 433MHz của tôi thì hơi quá rộng và vì vậy thiết kế có các khe bên trong, điều này cần hỗ trợ. Cả hai giá đỡ đều hoàn toàn ổn mà không cần hỗ trợ.
