Hộp đựng thuốc du lịch xếp chồng với nắp khớp nối

LƯU Ý: Những cái này KHÔNG tương thích với các mẫu gốc.

Bản remix này cố gắng cải thiện hộp đựng thuốc du lịch xếp chồng gốc và giải quyết một vài điểm thiếu sót mà tôi đã gặp phải. Nó cũng là một lý do tuyệt vời để cải thiện kỹ năng Fusion 360 của tôi.

• Nắp không thể vặn kín hoàn toàn
• Các rãnh bên ngoài không dễ dàng căn chỉnh
• Tôi thực sự muốn có một khớp “snap” an toàn thay vì chỉ là áp lực (thêm vào đó, điều này giúp căn chỉnh các rãnh).
• Các bức tường quá dày theo ý kiến của tôi và mất nhiều thể tích bên trong.
• Các ren sử dụng góc 45 độ để dễ in hơn.

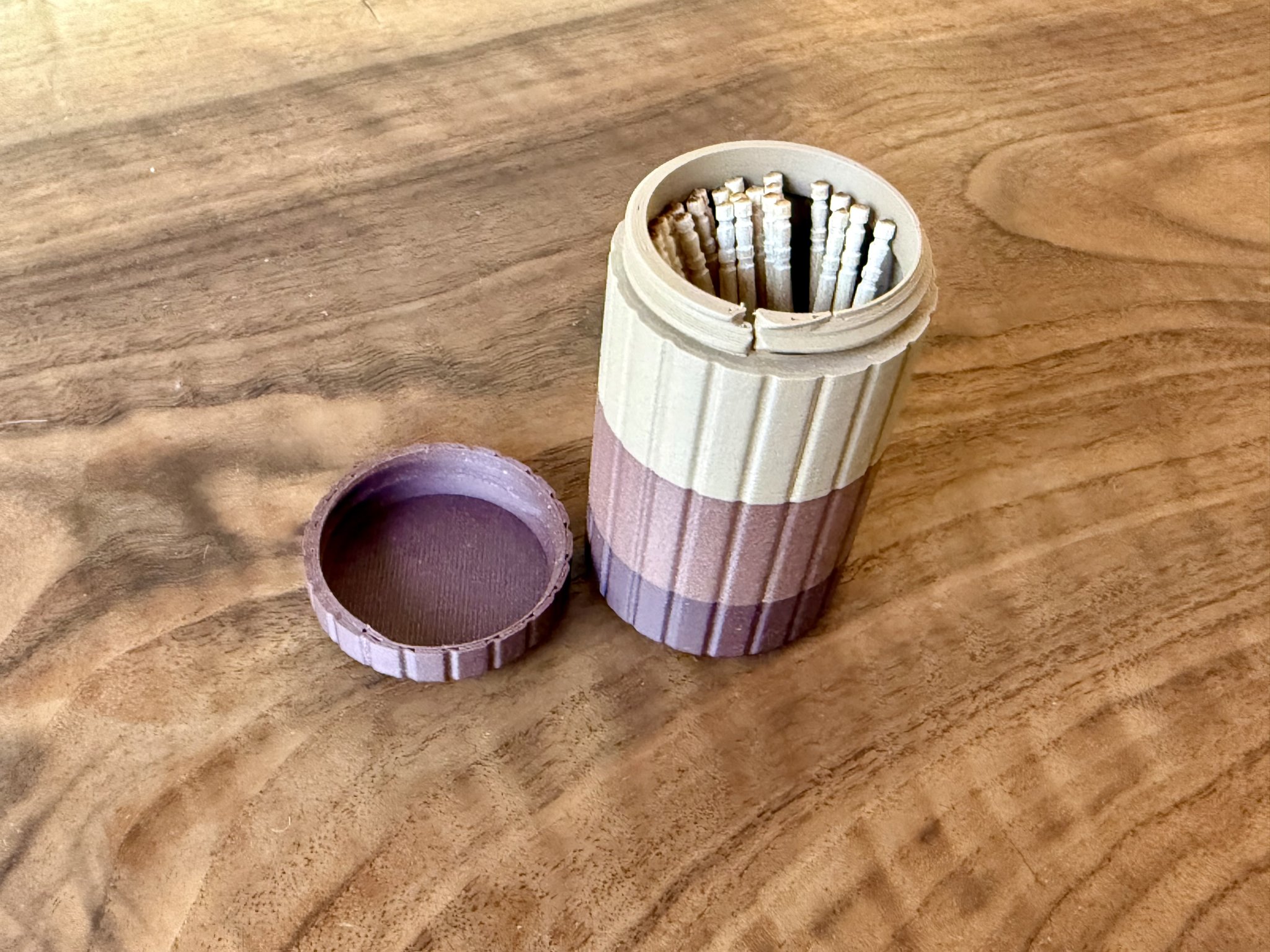

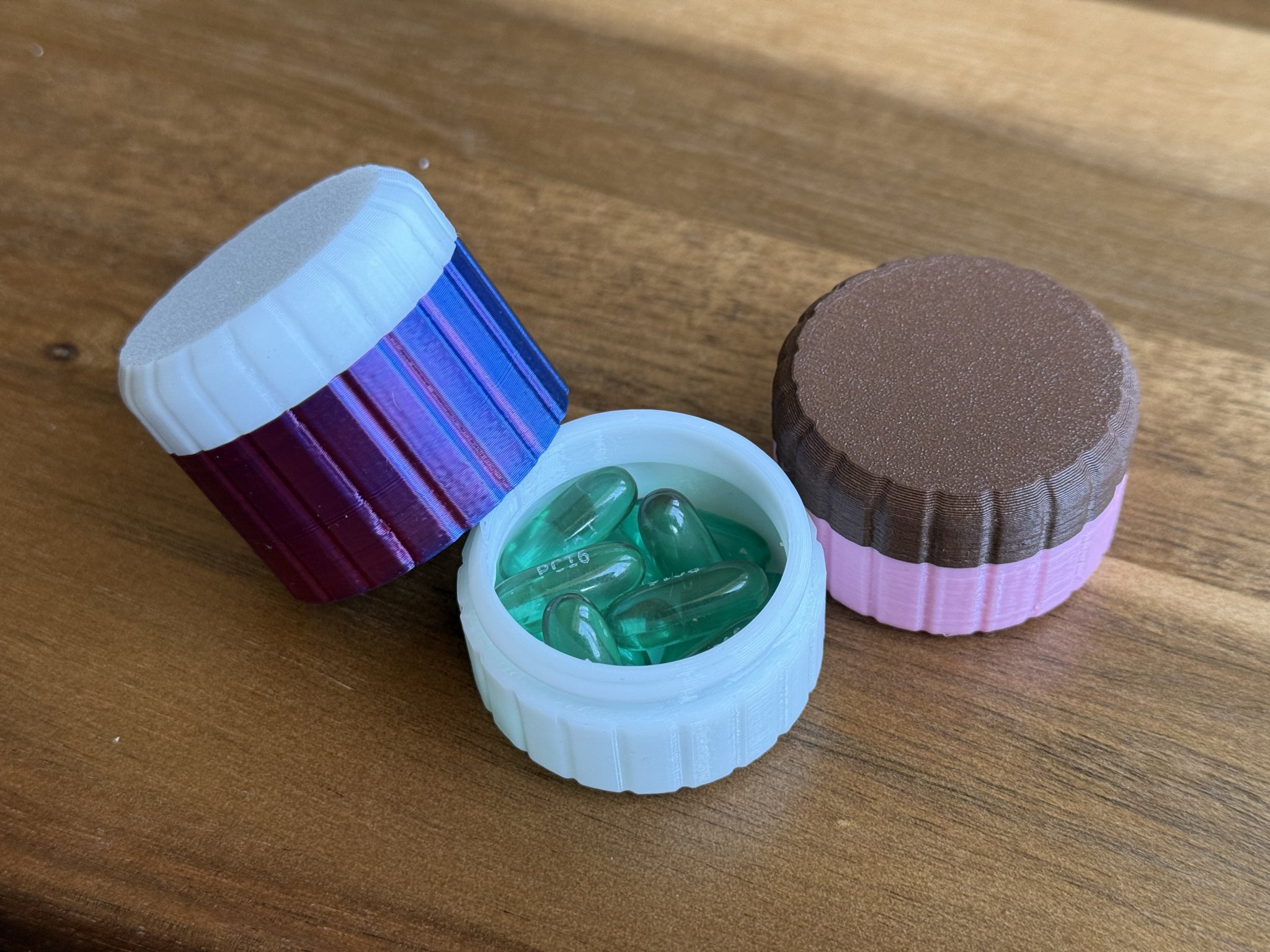

Không có gì nhiều ở đây… có một cái đế, một cái nắp, và một cái giữa (về cơ bản là nắp + đế).

Mỗi phần đều có ren và nên “snap” đóng lại với tất cả các rãnh bên ngoài được căn chỉnh đúng cách. Nó sử dụng cơ chế lò xo bên trong cho khóa cuối cùng.

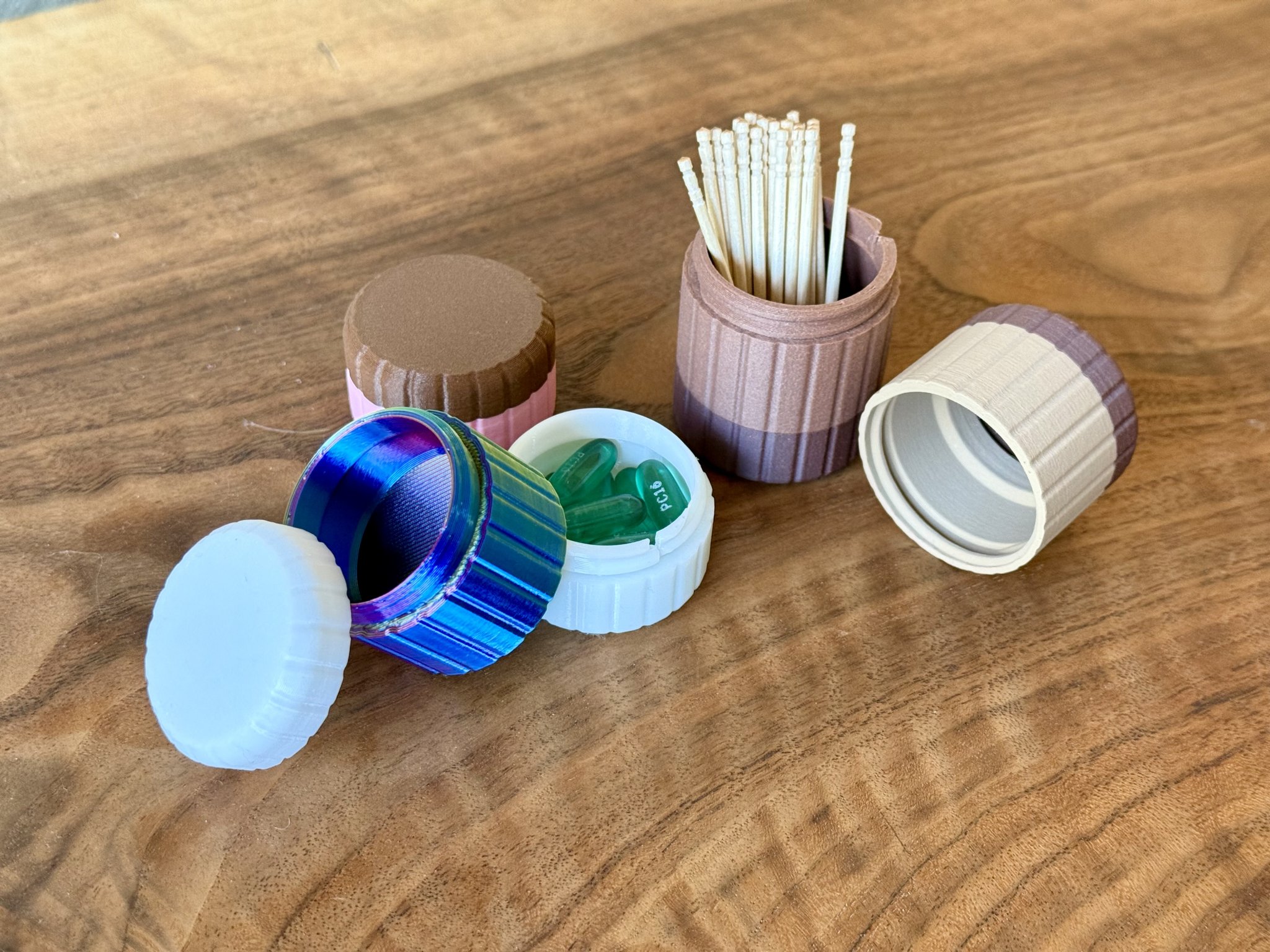

Các kích thước khác nhau là chiều cao lưu trữ bên trong gần đúng của hộp. Tôi cũng đã bao gồm các mẫu middle-open mà không có vách ngăn bên trong, vì vậy bạn có thể làm một cái hộp đơn lẻ dài như bạn cần.

Tôi sẽ thêm nhiều ảnh về các phần thực tế khi tôi có một số phiên bản “cuối cùng” được in.

In ấn

• Tôi đã sử dụng PETG và PLA (lụa cầu vồng) và cả hai đều hoạt động tốt như nhau.
• Đầu phun 0.40mm
• Lớp 0.20mm
• Tôi đã sử dụng 3 viền
• Tắt detect bridging perimeters - Điều này giúp lò xo bên trong dễ dàng thoát ra hơn.
• Phần middle có thể cần hỗ trợ. Tuy nhiên, nếu bạn không ngại về vẻ ngoài của một cầu 35mm và máy in của bạn có thể làm được, hãy thử không có hỗ trợ.

Khi bản in của bạn hoàn tất, bạn sẽ cần “tách” kẹp lò xo bằng tay. Bạn nên có thể đẩy nó bằng ngón tay để giải phóng nó. Tôi gợi ý làm việc một chút cho đến khi nó ngừng phát ra âm thanh.
