2024 Bộ phân phối đồ uống xoay xếp chồng

2024 - Hình học mới của bộ phân phối đồ uống, hình dạng đã sửa đổi của ống nạp lon phía trên, các thanh giằng và hình dạng cách điệu hơn. Sử dụng được với mẫu cũ 2023.   https://www.f3d.vn/3d-model/117901-dung-cu-rot-nuoc-giai-khat-xoay-xep-chong-2023 Tương thích với lon có đường kính 66 mm x dài 115 mm, đối với các kích thước khác, bạn có thể thay đổi tỷ lệ theo trục Z, hoặc chế tạo các bộ phận trung tâm, đo lon của bạn, ví dụ lon có kích thước 140 -115 = chế tạo bộ phận trung tâm thành 25 mm. Xem hình ảnh để biết tên của các mẫu, bạn có thể in chúng trên máy in có bàn in 300x300, và nếu bạn muốn in trên máy in Bambu X1, hoặc mẫu Bambu A1 TÁCH RỜI. 2023 Bộ phân phối đồ uống xếp chồng, cải tiến từ mẫu 2022. phiên bản này sử dụng cùng hình học, nhưng cải thiện các khía cạnh, tăng thêm 6 mm chiều cao để vừa vặn hơn trong tủ lạnh của bạn, tăng 2 mm chiều rộng để gia cố các tầng chiều cao. https://www.f3d.vn/3d-model/50959-may-phan-phoi-do-uong-nhieu-mau-ma-nam-2022 09 tháng 2 năm 2023 Sửa đổi nhỏ vị trí chốt phía trên cho tường hẹp, đặc biệt đối với đầu phun 0.6/0.8, đã thêm phần mở rộng xxxxx_V1.stl vào các mẫu (không ảnh hưởng đến bạn nếu bạn sử dụng đầu phun 0.4). Tải xuống tất cả các mẫu nếu bạn sử dụng V1.  26 tháng 2 năm 2023 Đã thêm thư mục chứa tệp V3 được tách cho máy Prusa Mini bàn nhỏ (180x180),   28 tháng 2 năm 2023 * Bộ phận trung tâm 25 mm, để bạn điều chỉnh tỷ lệ theo kích thước mong muốn để có đúng kích thước, các chốt nối bạn sẽ phải sử dụng gấp đôi hoặc dùng chốt dài hơn: tệp stl spacer1 và spacer 2. (xem hình ảnh) > Các bộ phận spacer đã sửa đổi để sử dụng trong mẫu 24 này. Các bộ phận mới là:

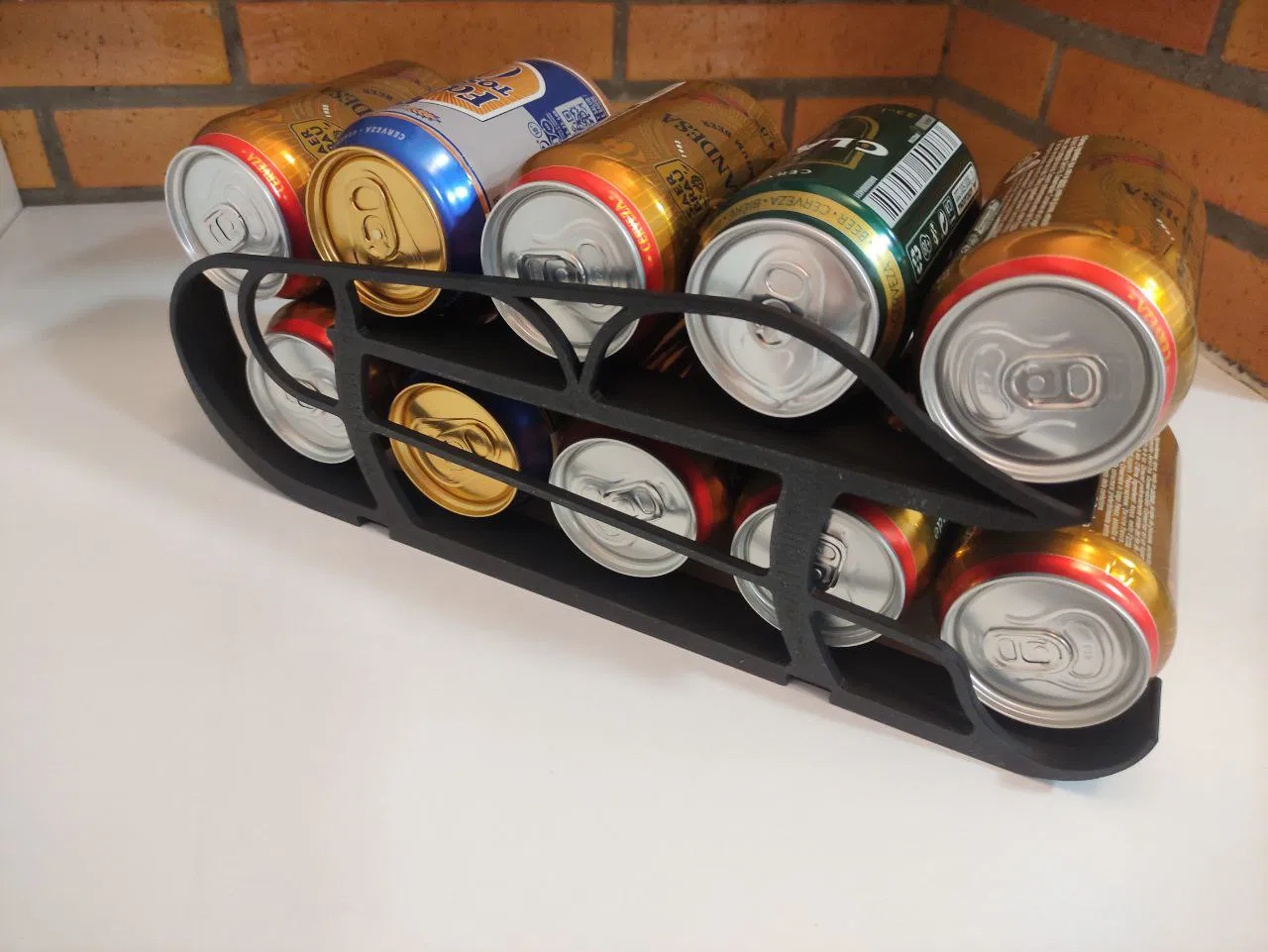

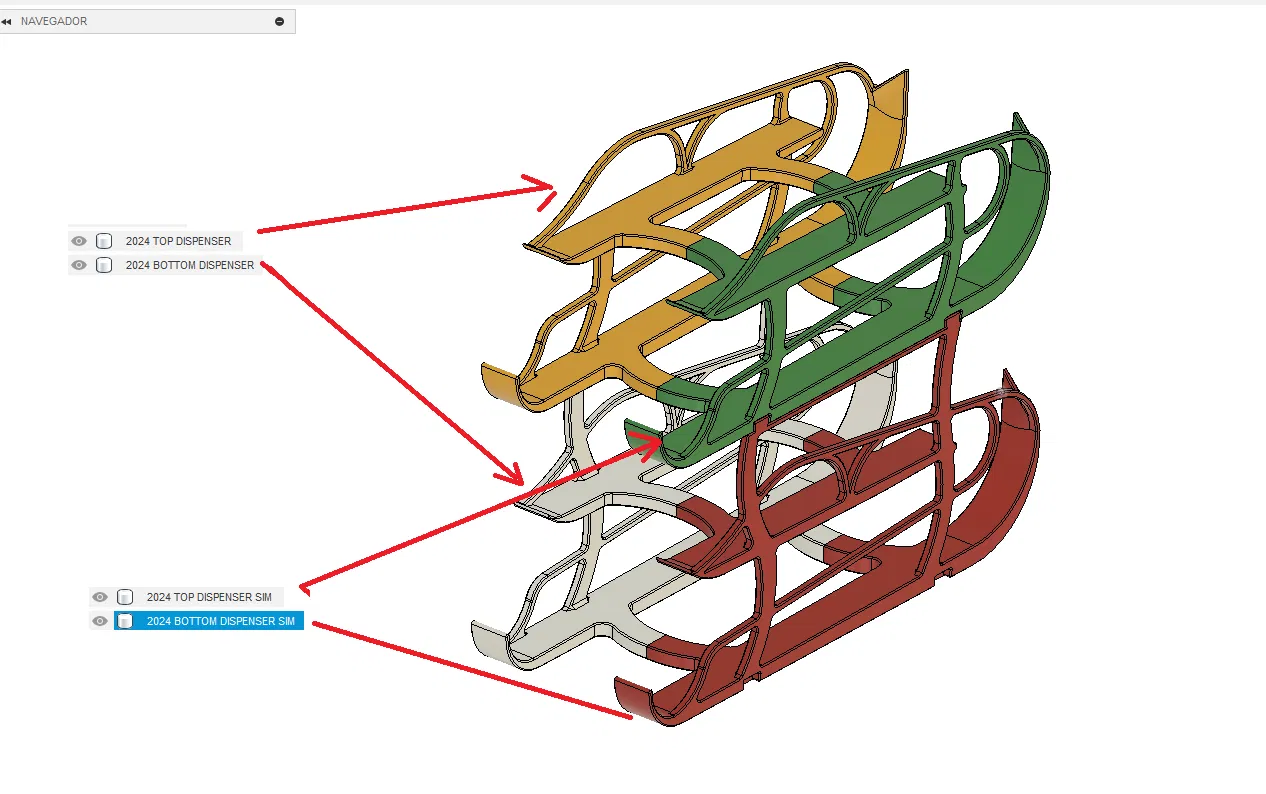

Spacer 25 mm dưới và Spacer 25 mm trên Mẫu TOP RIGHT và TOP LEFT, cho 10 lon đồ uống có đường kính 66 x 115 mm, mẫu này luôn phải được in, bạn có thể chỉ in mẫu này để có một tầng.

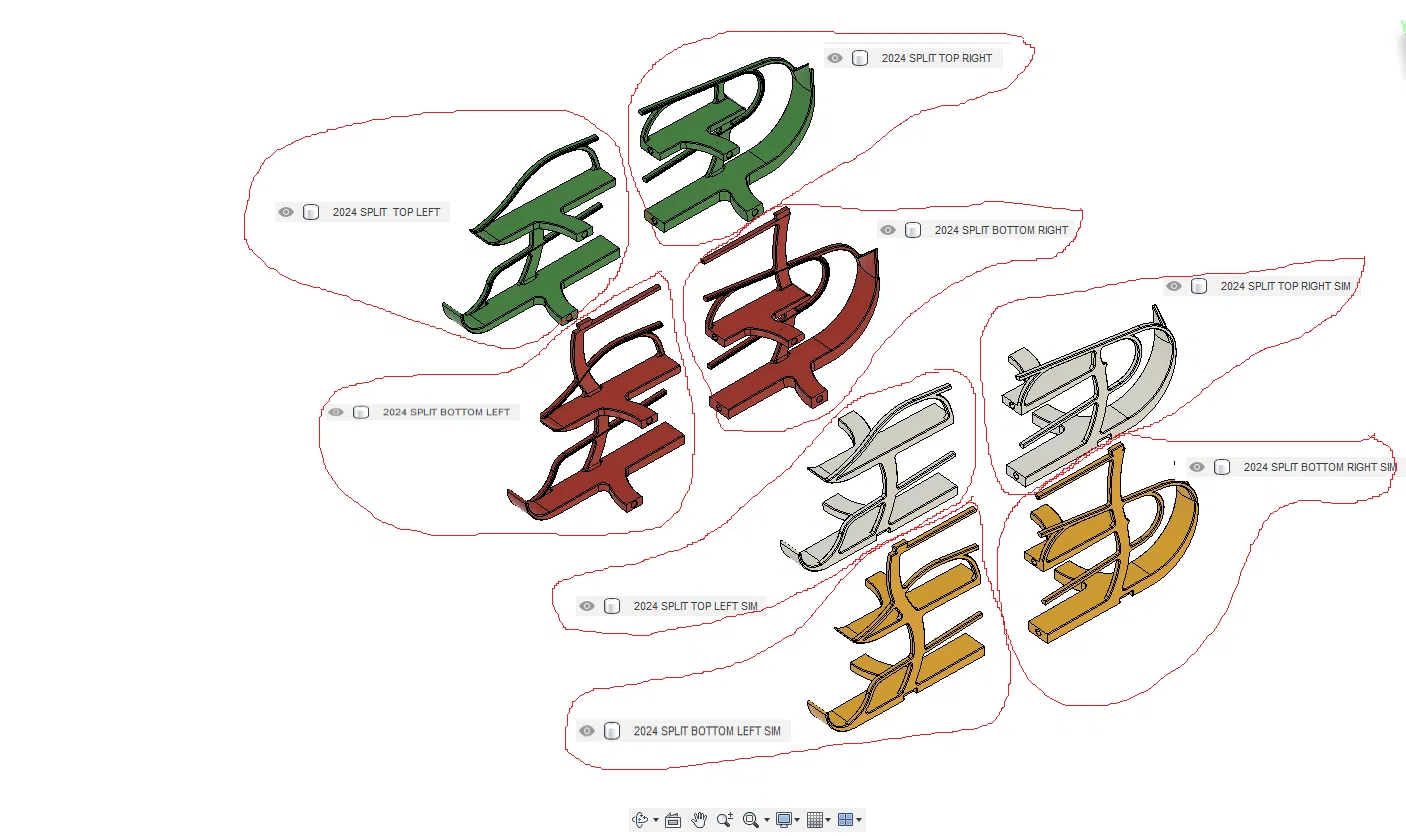

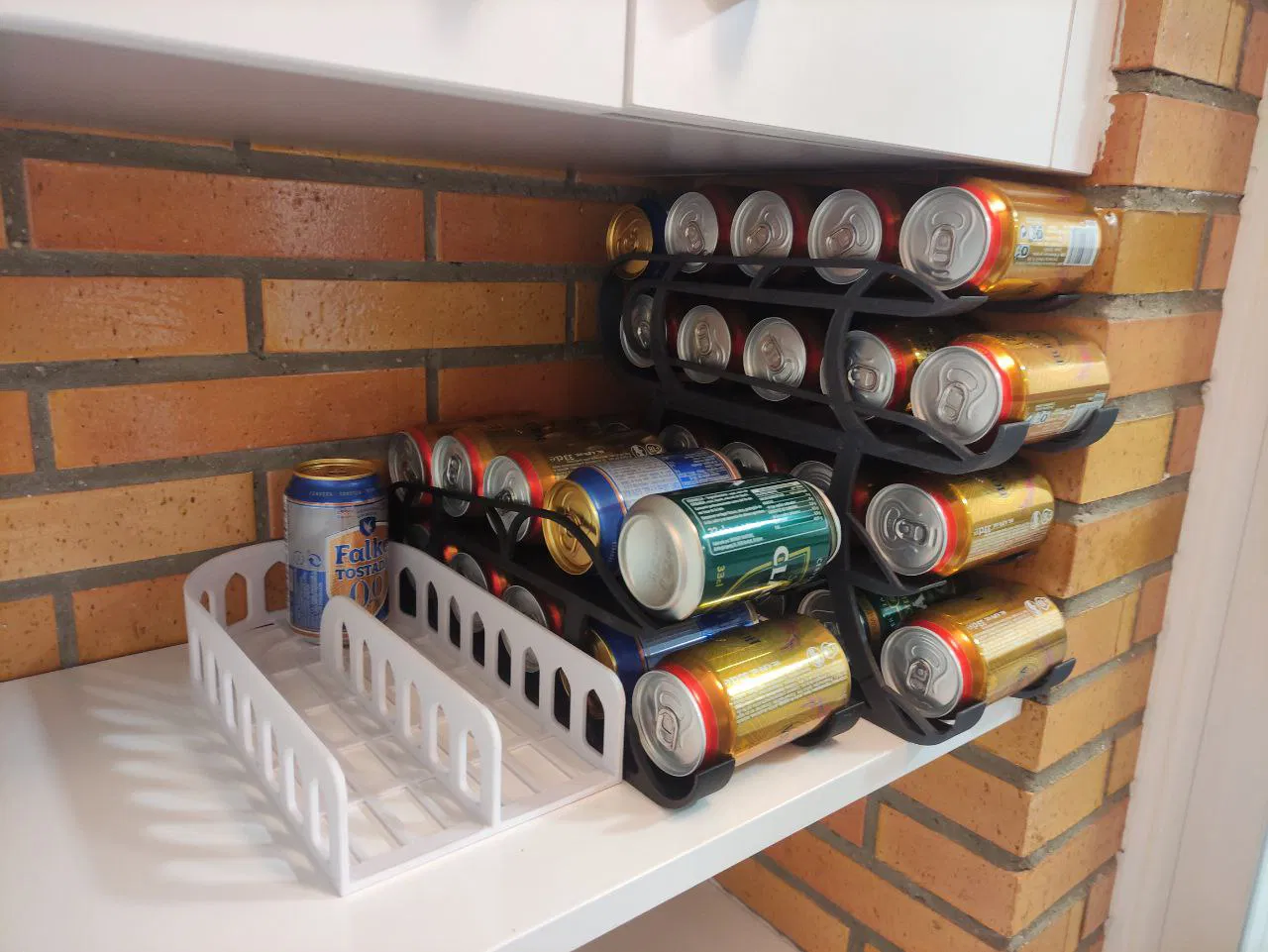

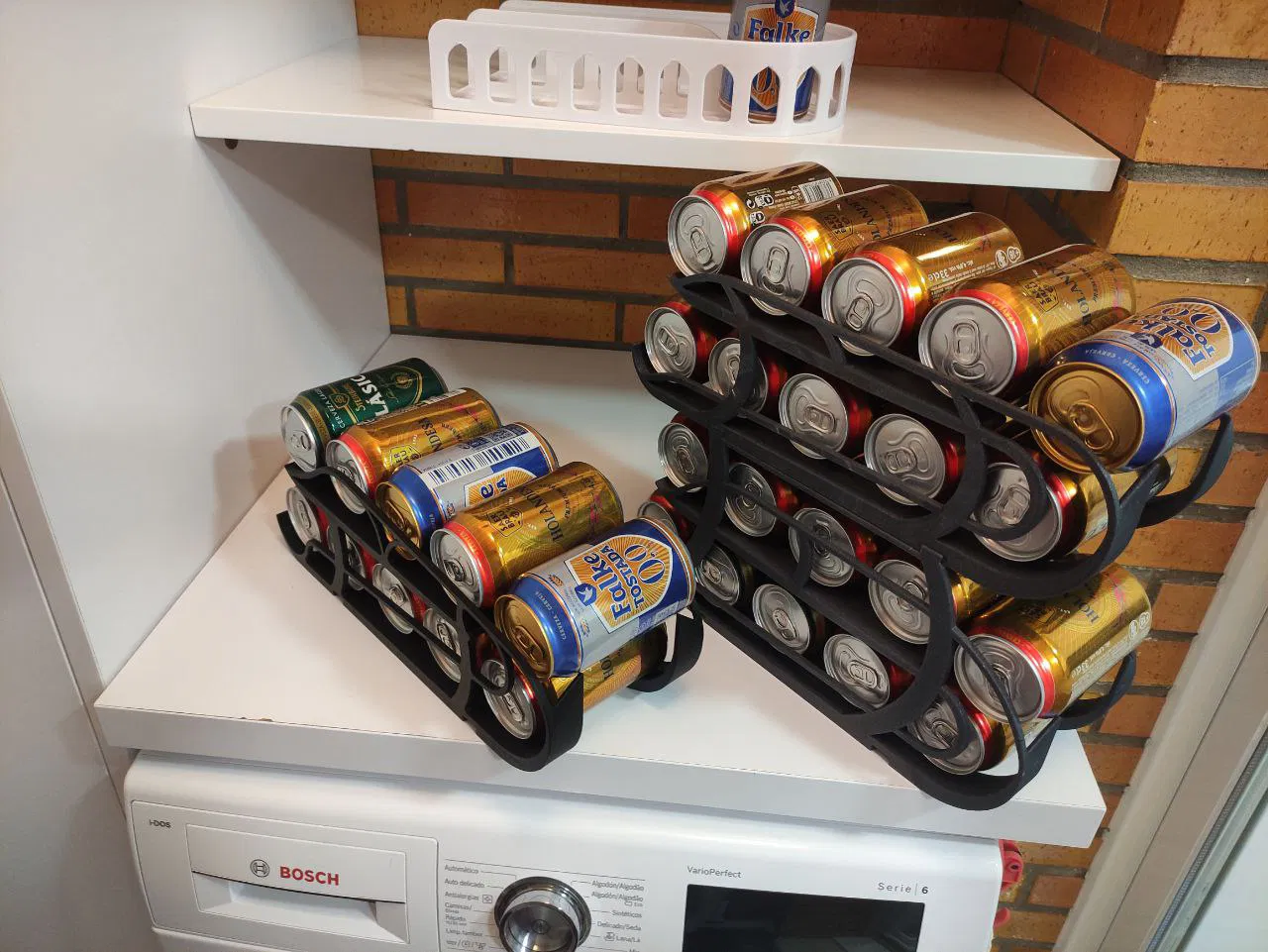

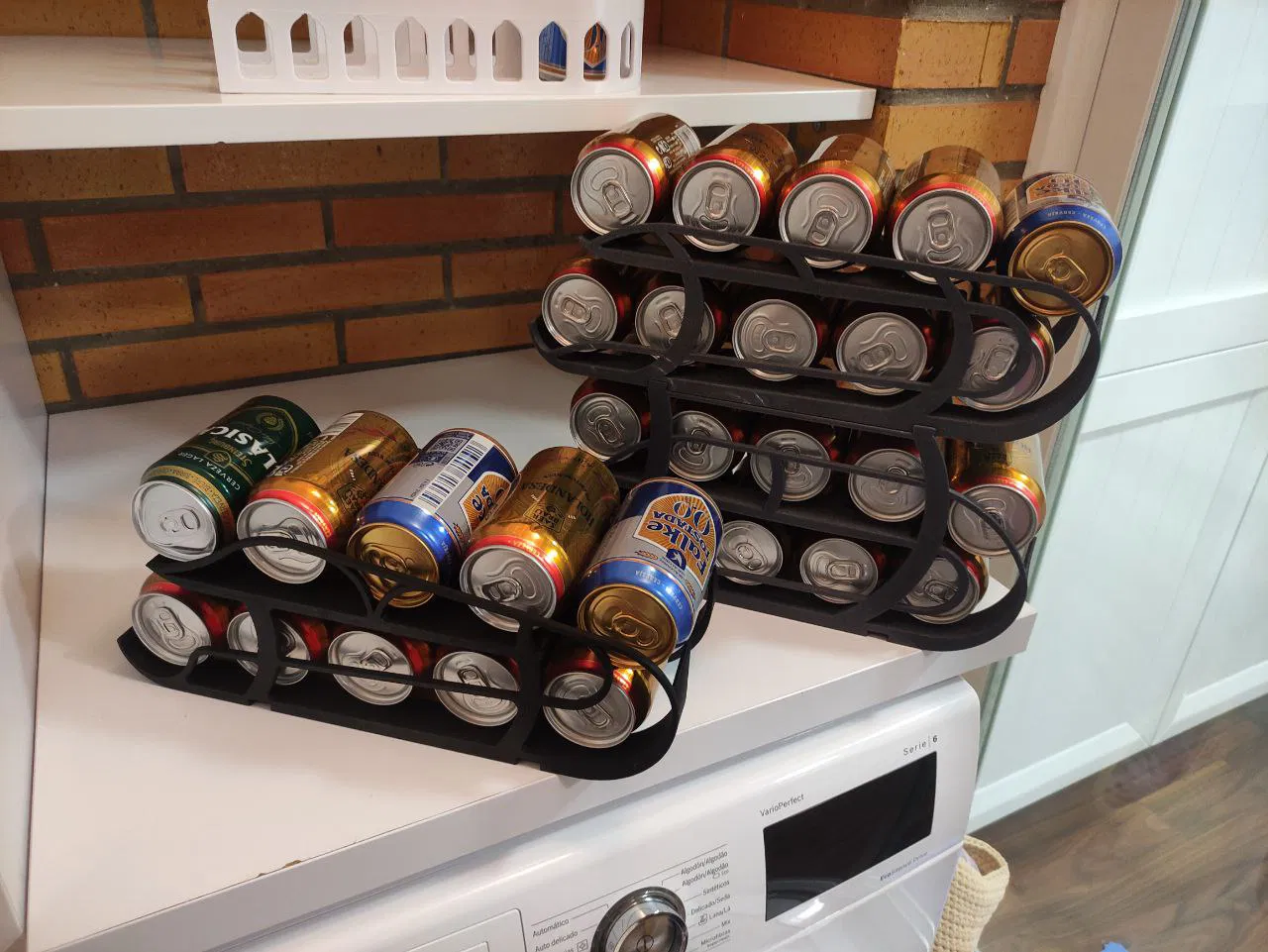

Mẫu BOTTOM RIGHT và BOTTOM LEFT, để xếp chồng bao nhiêu tầng tùy thích. Thêm các mẫu TÁCH RỜI cho bàn in nhỏ (tối thiểu 180X180 cho mẫu trên cùng, và 200x200 cho mẫu dưới cùng) (xem ảnh), thêm chốt nối 6x20 và chốt nhỏ 3x10. Các mẫu tách rời:

• Top left split 1 và Top left split 2. - → TOP LEFT
• Top right split 1 và Top right split 2. → TOP RIGHT
• Botton left split 1 và Top left split 2. → BOTTON LEFT
• Botton right split 1 và Top right split 2. → BOTTON RIGFHT
• Đã thêm tệp chốt nối, tôi khuyên bạn nên sử dụng chốt gỗ, nhưng chúng cũng có thể được in.
• Đã thêm chân chống trượt, hãy in chúng bằng BOUN - TPU, v.v., thông thường chúng không cần thiết. Khả năng xếp chồng được tạo ra bằng cách khớp đuôi chuột, kết nối cả hai bộ phận và ngăn chặn chuyển động hoàn toàn ngay cả lên trên, để lắp ráp cần kẹp trước một bên và sau đó là bên kia. Để kẹp chúng vào nhau, chúng tôi khuyên dùng chốt gỗ 6 mm x 30 mm, được thiết kế đặc biệt cho mục đích này, nhưng nếu bạn muốn, tôi cũng để lại mẫu để in. Tôi để lại một tài liệu tham khảo nhỏ trong hình ảnh cho những người chúng ta đã chiến đấu với Covid 19 bằng cách chế tạo tấm che mặt một cách không vụ lợi, (đặc biệt là cho nhóm Zaragoza, Aragon (Tây Ban Nha), với Artillery X1) Tôi hy vọng bạn thích nó. Tôi khuyên bạn nên mua chốt gỗ D6 x 30 mm. Vui lòng kiểm tra dòng chảy của máy in của bạn, nếu các chốt không khớp, bạn có thể đang sử dụng nhiều vật liệu hơn mức cần thiết.
