Cổng thu bụi (v1.0) cho bàn router DIY sử dụng ống 2.5

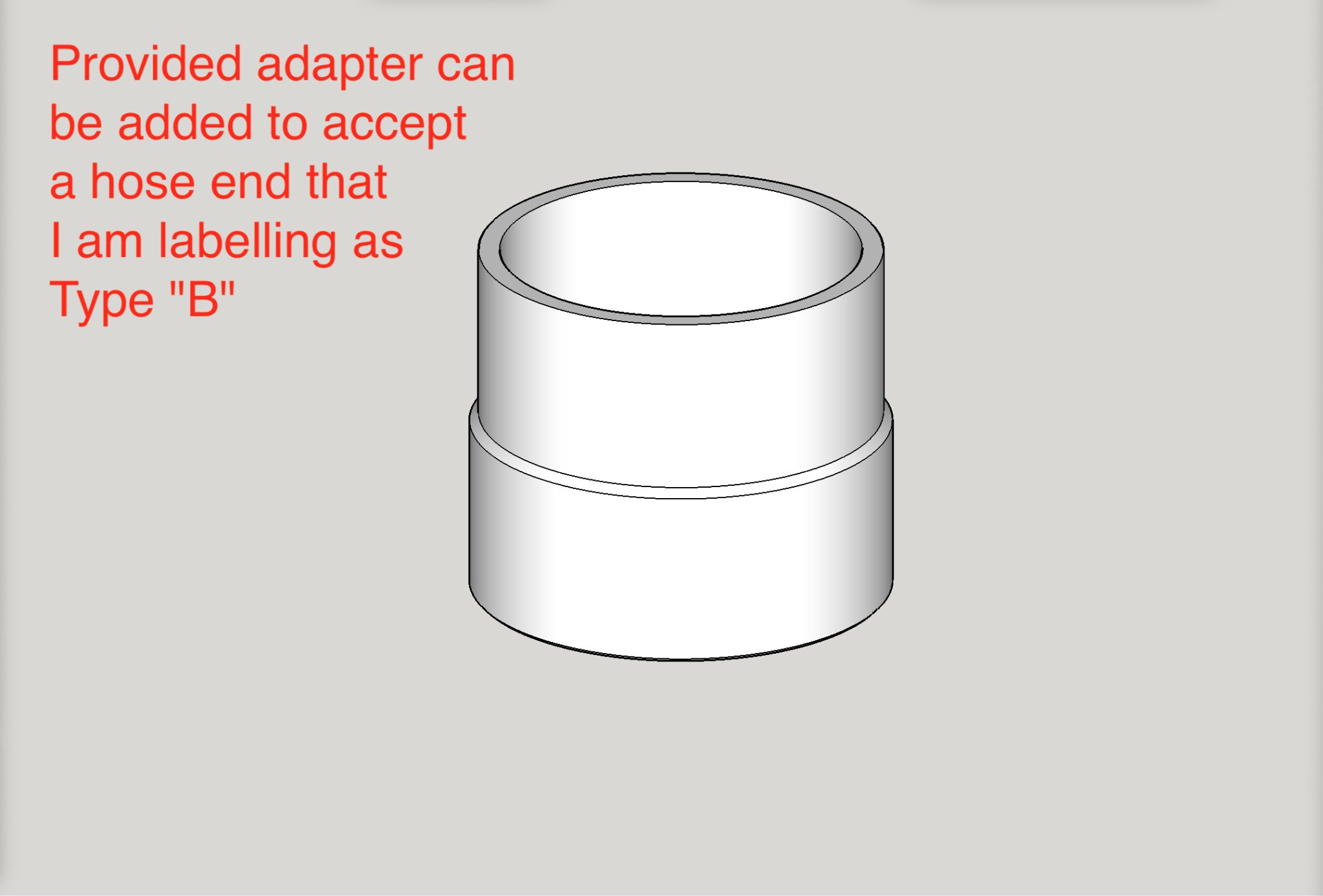

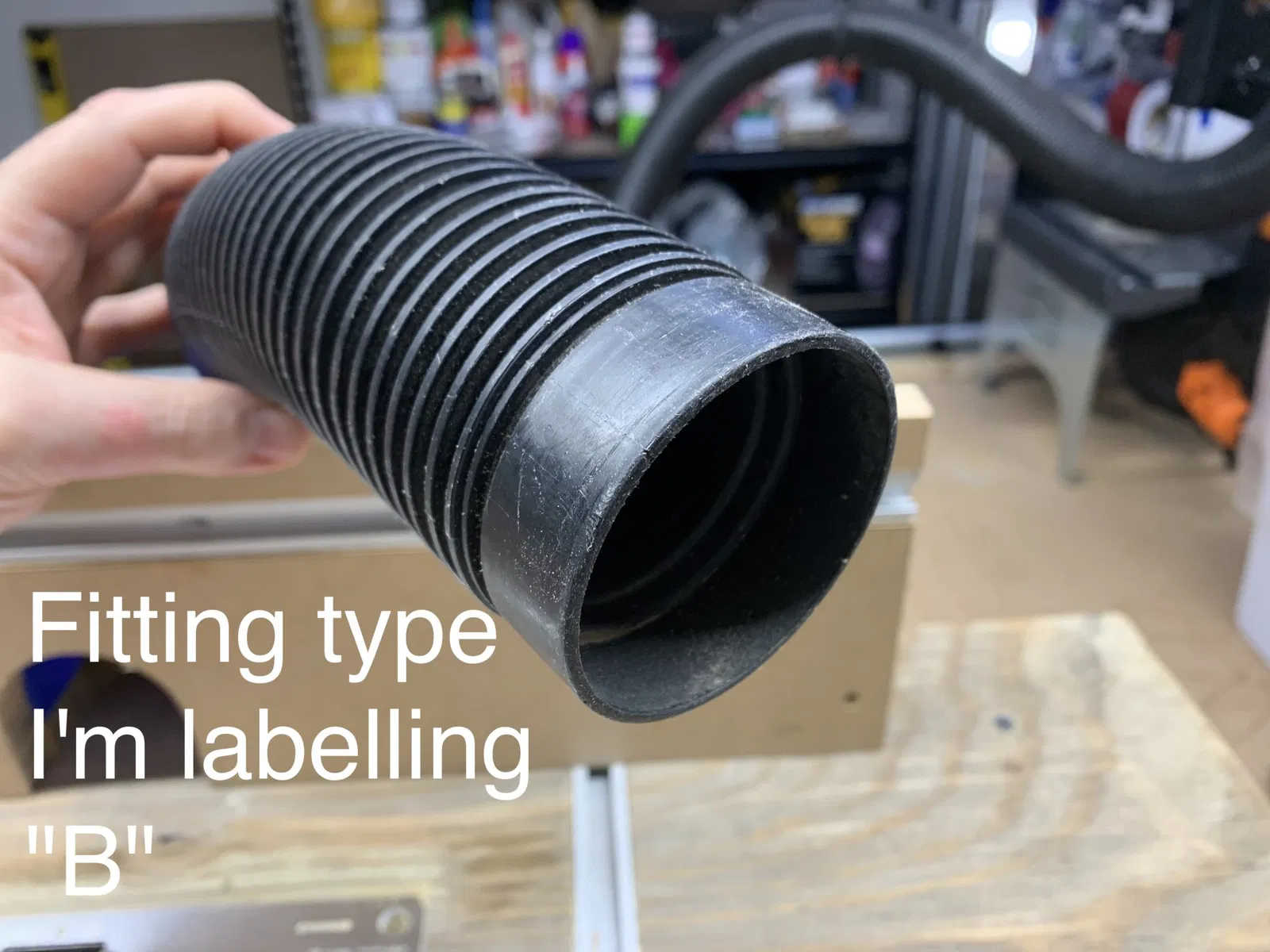

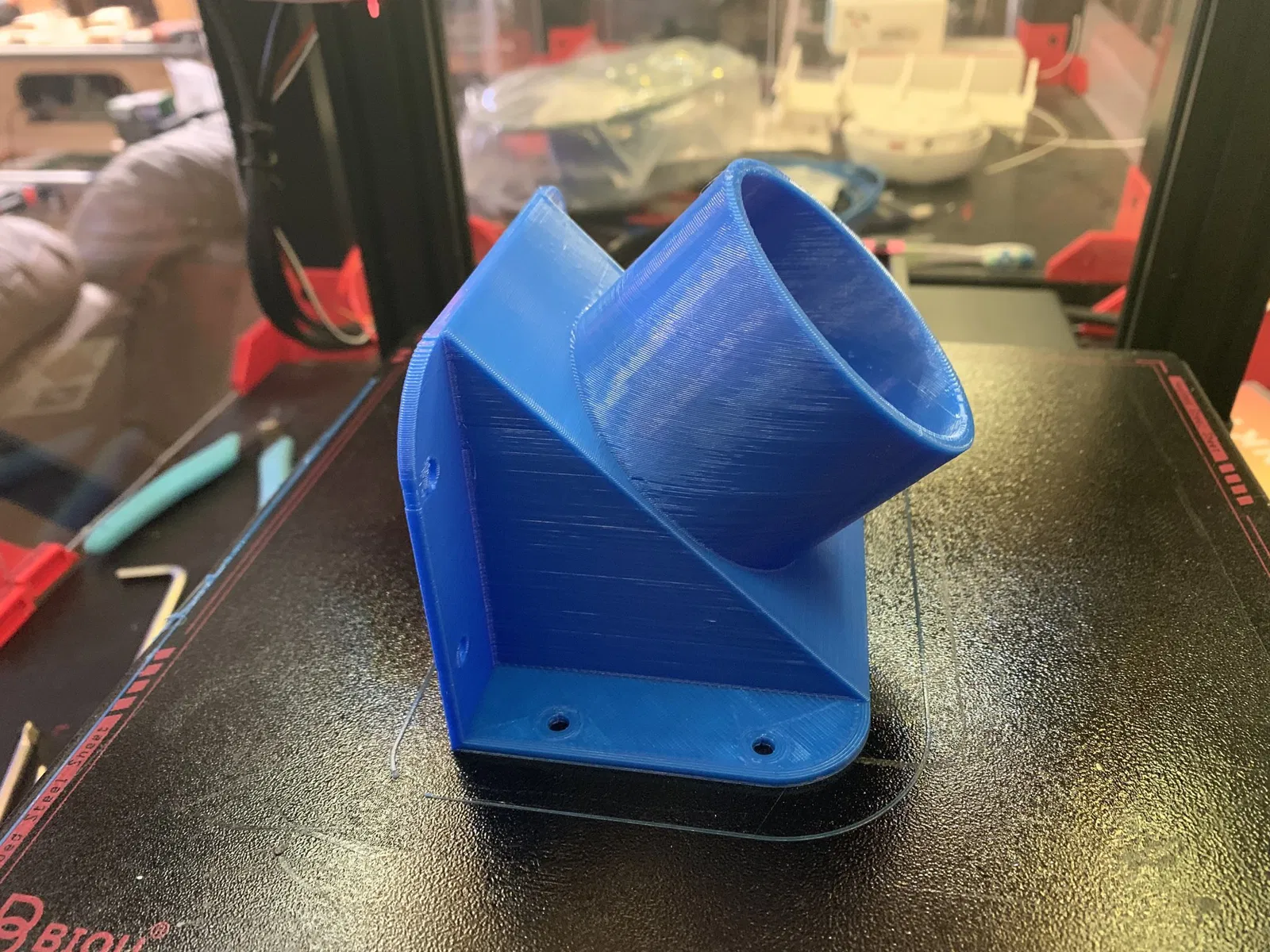

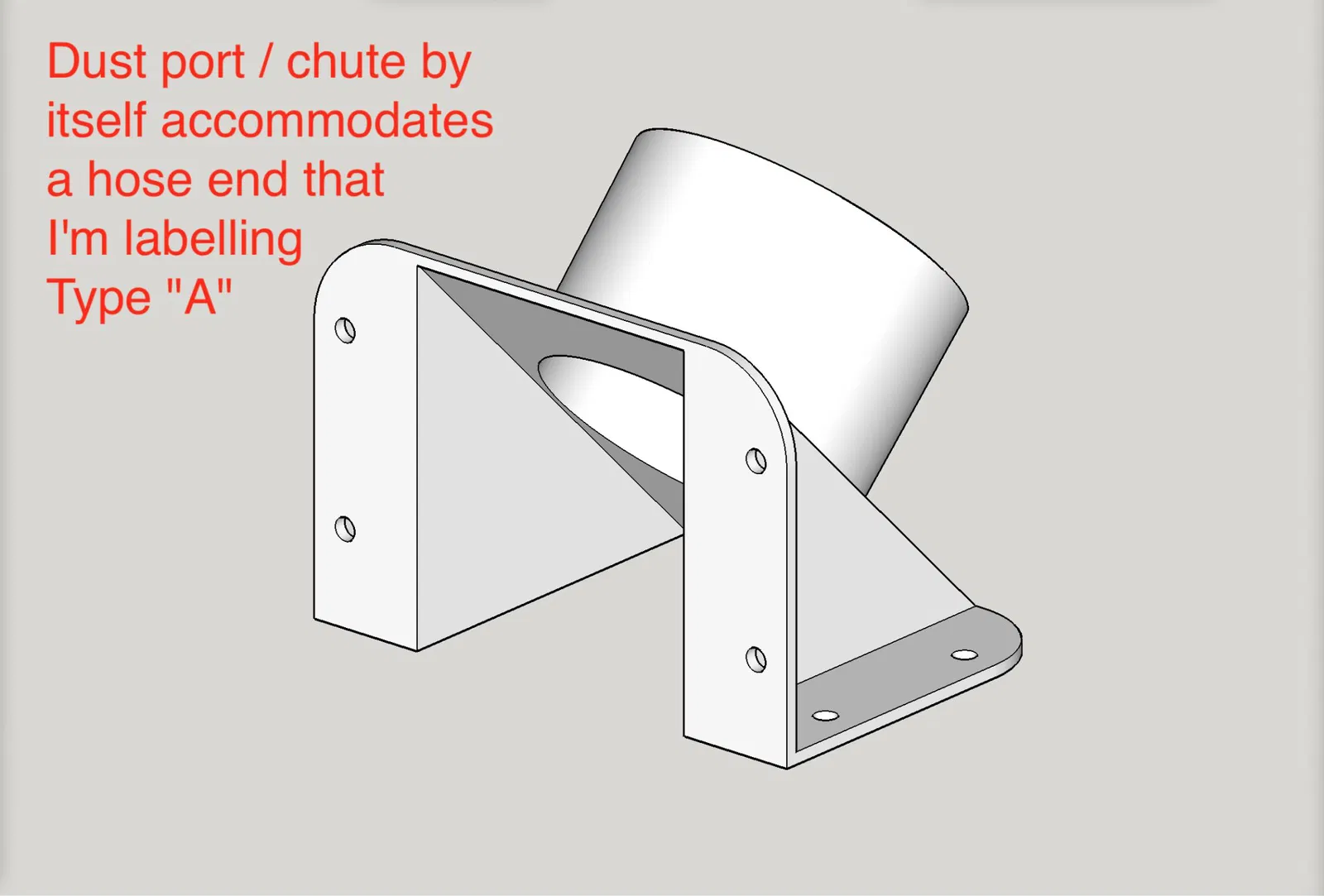

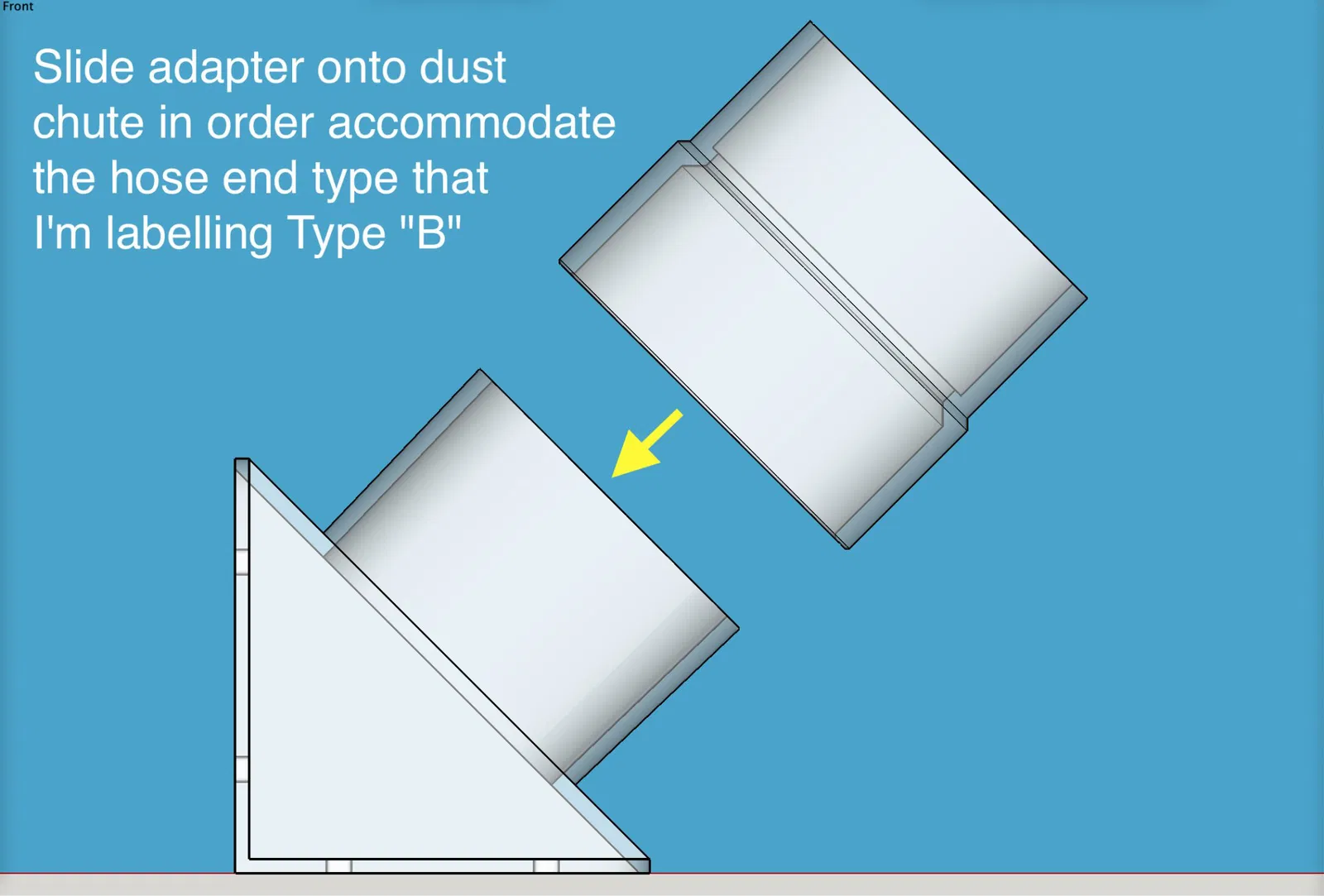

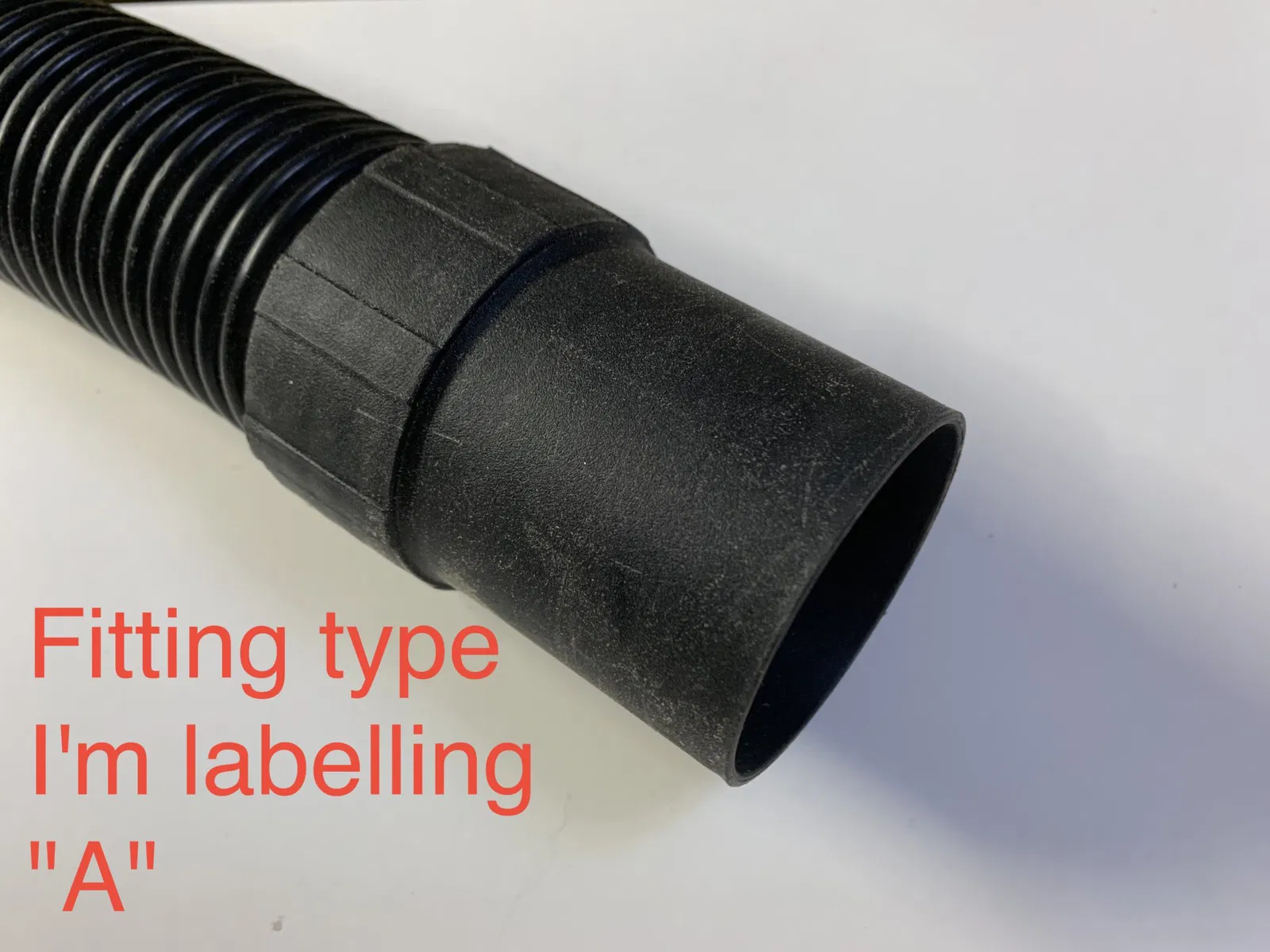

Bạn cũng có thể quan tâm đến Bảng featherboard cho việc chế biến gỗ, không cần hỗ trợ, với tùy chọn M5 & M6 cho núm & thanh trượt LƯU Ý: Hiện tại có một phiên bản mới cho cái này cho phép thu gom bụi thoát ra từ dưới. Nhận nó ở đây: https://www.f3d.vn/3d-model/154345-may-hut-bui-makita-rt0700-cho-ong-hut-25-inch-v10 ### Cổng thu gom bụi (v1.0) cho Bảng Router Tự Làm - được thiết kế cho ống 2.5" từ máy hút bụi Vacmaster. Cũng “hoạt động hoàn hảo với ống máy hút bụi Rigid 2.5"” theo thành viên F3D @zedcorrado. In mà không cần hỗ trợ. Bài đăng này hỗ trợ hai đầu ống khác nhau của máy hút bụi Vacmaster của tôi, một đầu tôi gán nhãn là Loại “A” mà tôi nghĩ là phổ biến hơn, và một đầu khác tôi gán nhãn là Loại “B” mà là một vòng tròn đơn giản, có lẽ ít được sử dụng hơn (tôi nghĩ). Vì hai đầu không có cùng đường kính ngoài (OD), nên ống thu bụi chỉ có thể chứa một đầu. Đó là Loại “A.” Vì vậy, tôi đang bao gồm một phần in ấn khác, một bộ chuyển đổi để chứa Loại “B.” Tôi đã tải lên hình ảnh cho thấy đầu nào tôi gọi là “A” và “B.” ##### Về Loại “A” Đường kính bên trong (ID) của cổng trên ống thu bụi hơi thuôn từ 58.6mm xuống 56.8mm. Đầu nối ống máy hút bụi Vacmaster cũng hơi thuôn. ##### Về Loại “B” Mở của bộ chuyển đổi không thuôn, và đáy của nó được thiết kế để trượt vào phần chính, trong khi đỉnh của nó được thiết kế với đường kính bên trong (ID) khoảng ~62mm để chứa đầu ống tròn lớn hơn mà tôi gán nhãn là Loại “B.” ##### Cài đặt in ấn Tôi gợi ý in với các cài đặt này: - In ấn theo hướng.

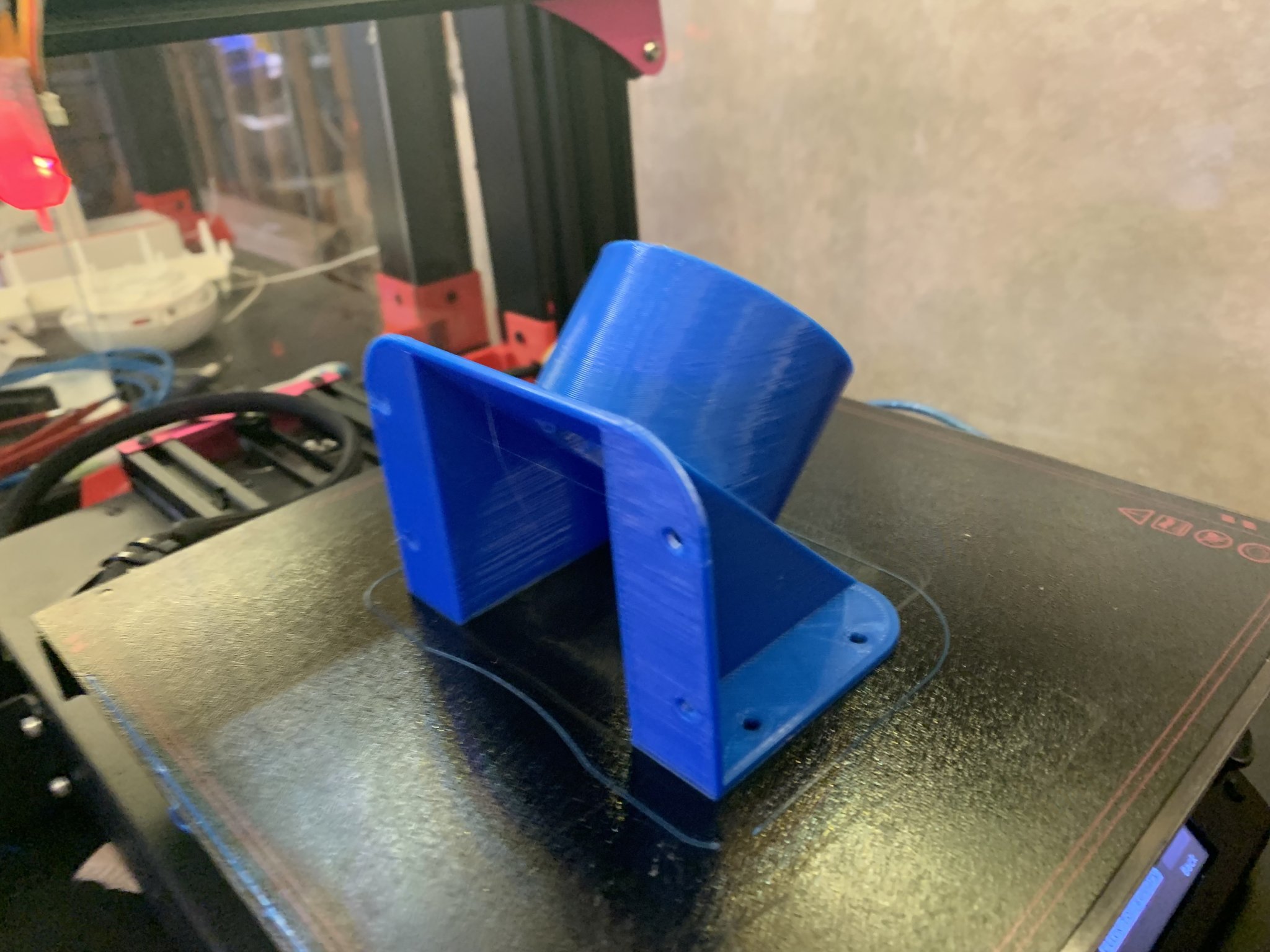

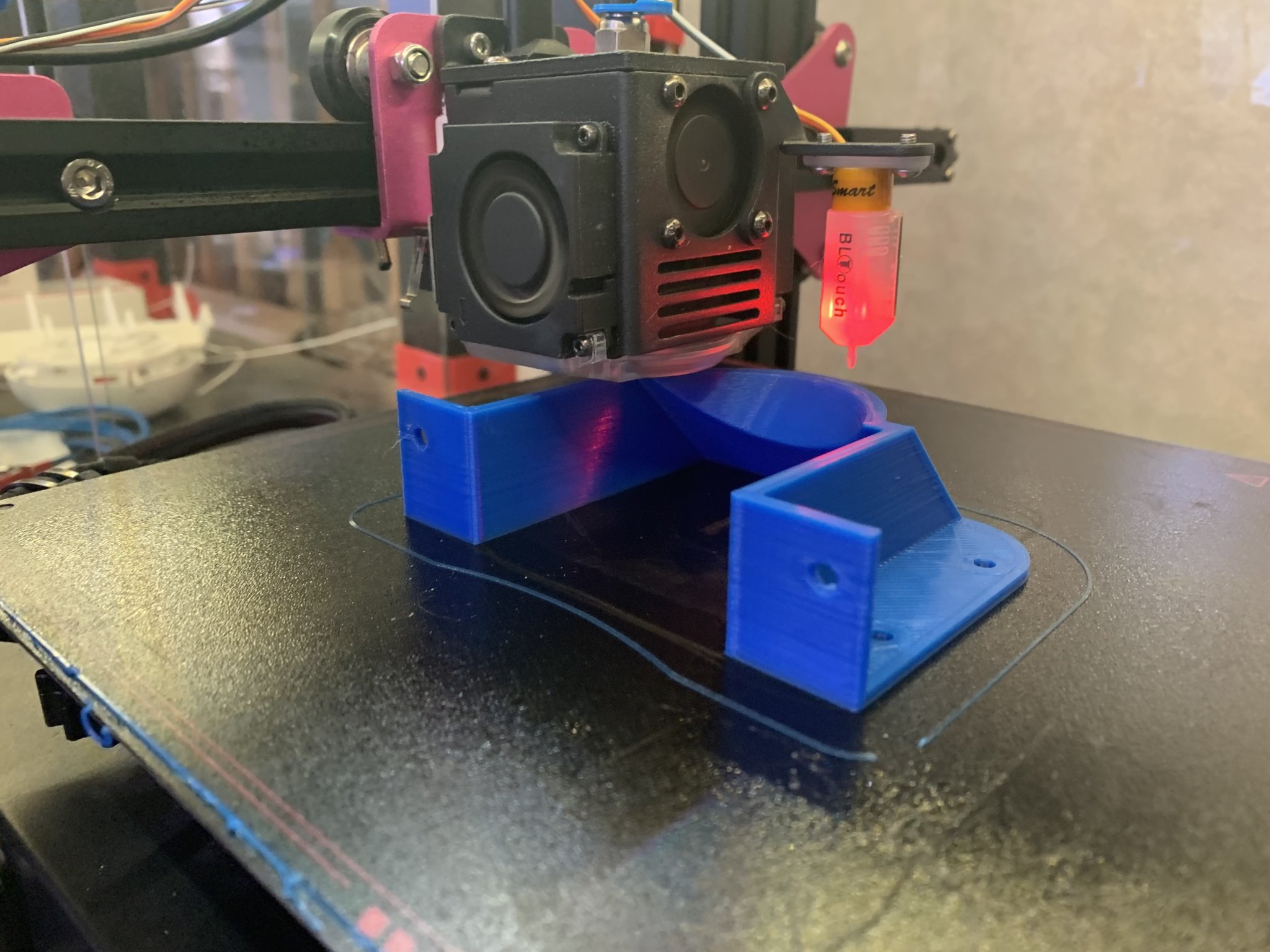

• Hỗ trợ: Không
• Loại filament: PLA (Tôi đã sử dụng PLA+)
• Đường kính vòi phun: có thể là 0.4mm hoặc 0.6mm
• Chiều cao lớp: 0.3mm
• Độ dày tường: 0.6mm
• Số lượng tường viền: 3

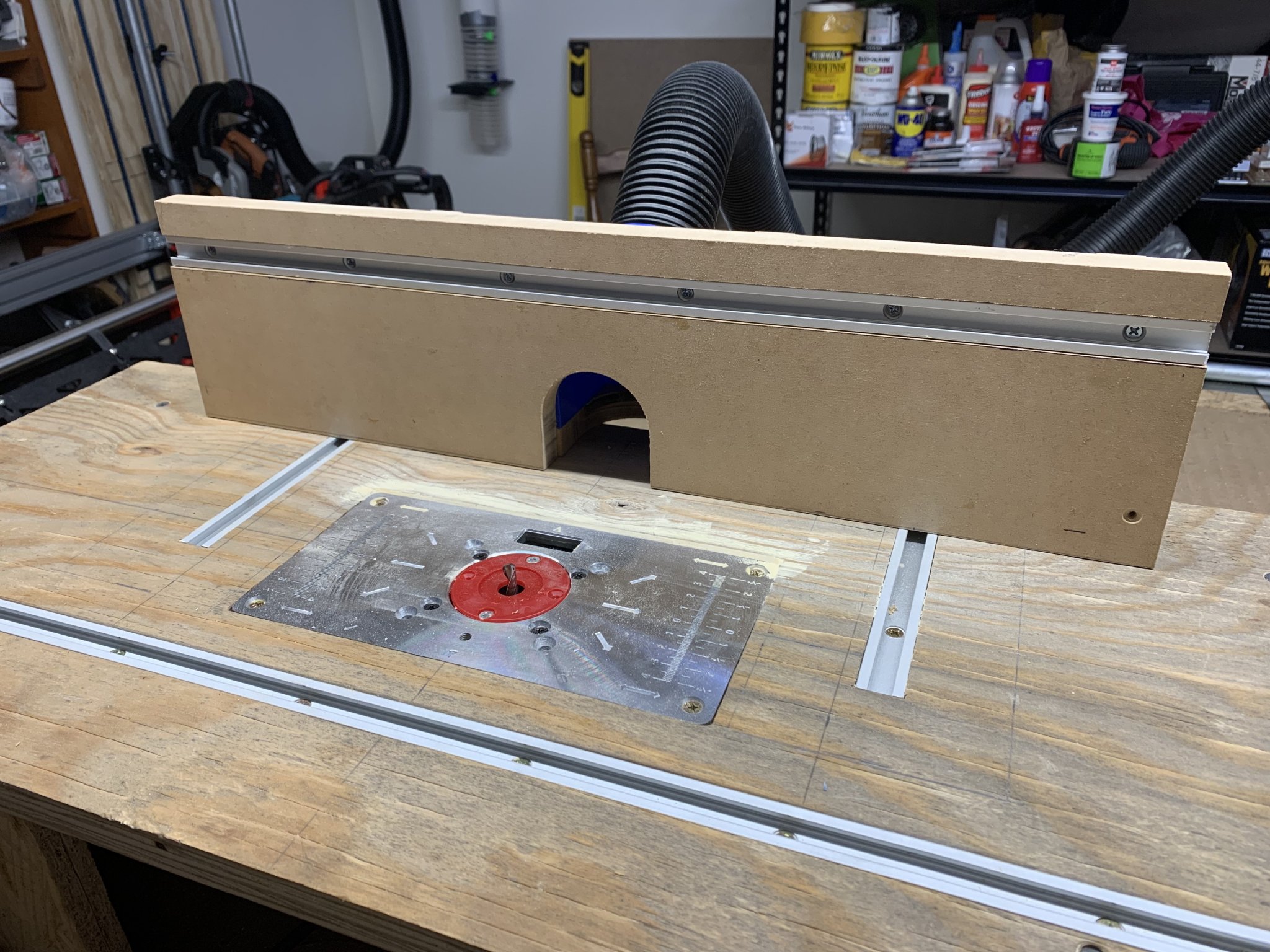

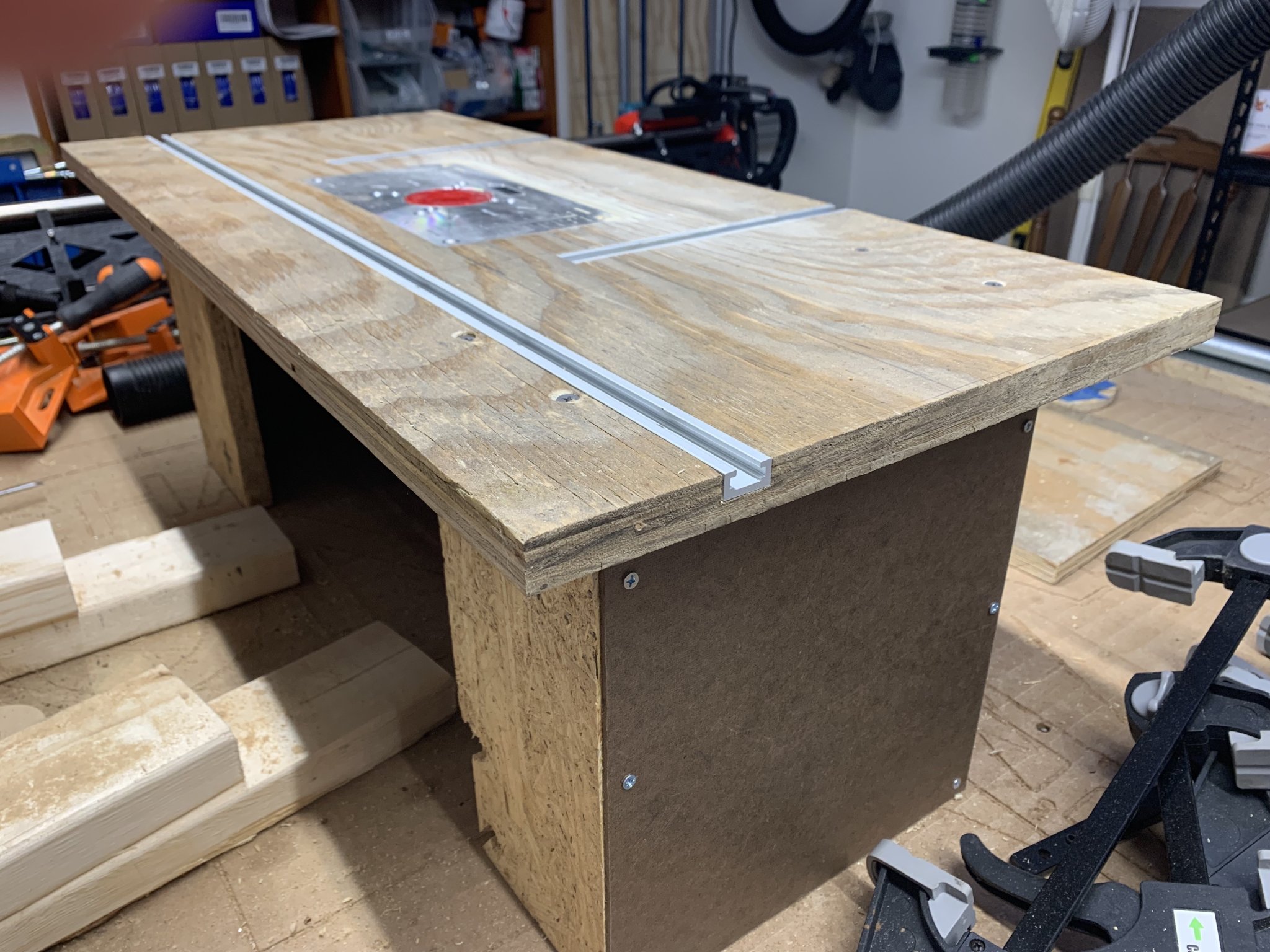

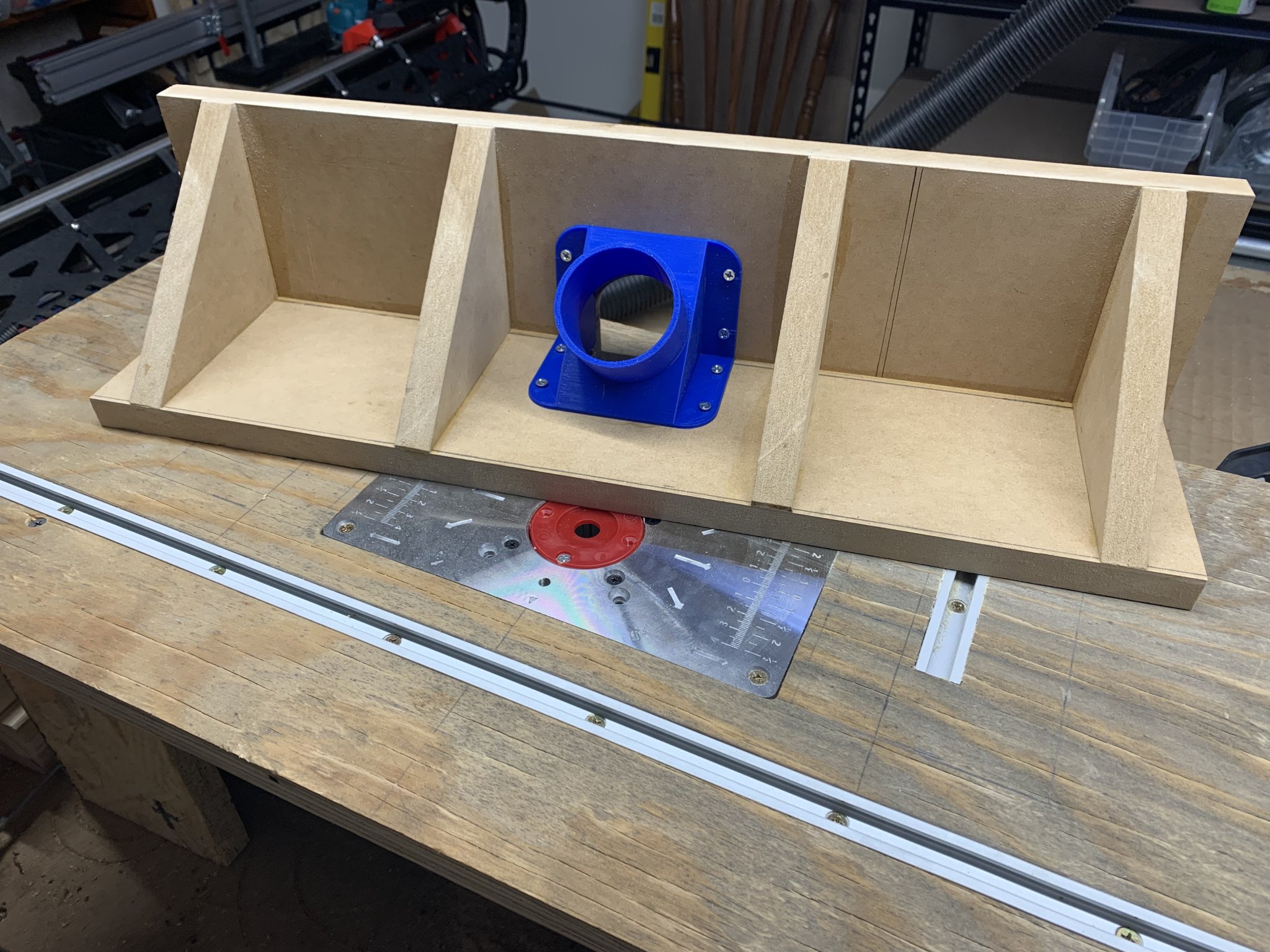

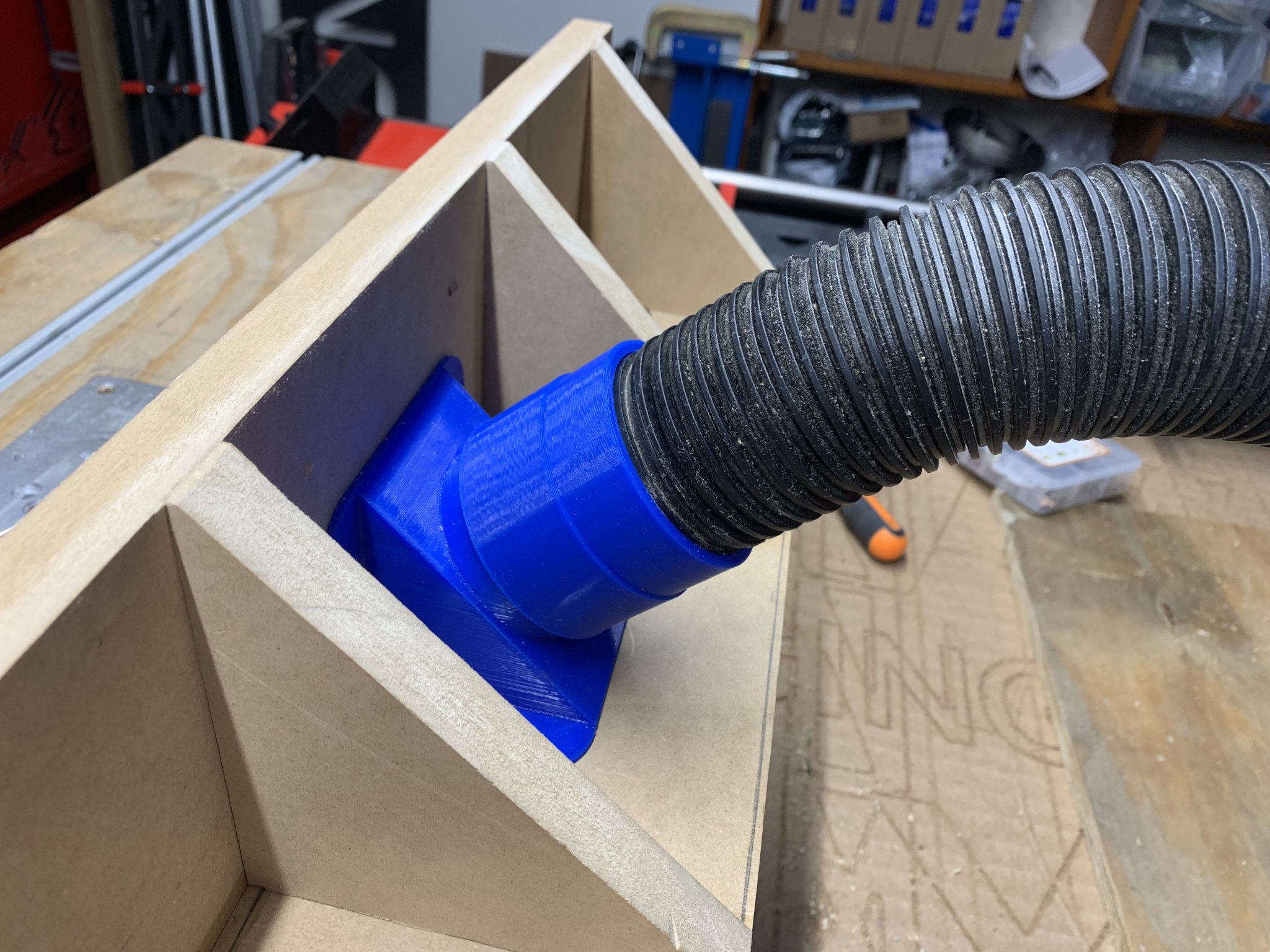

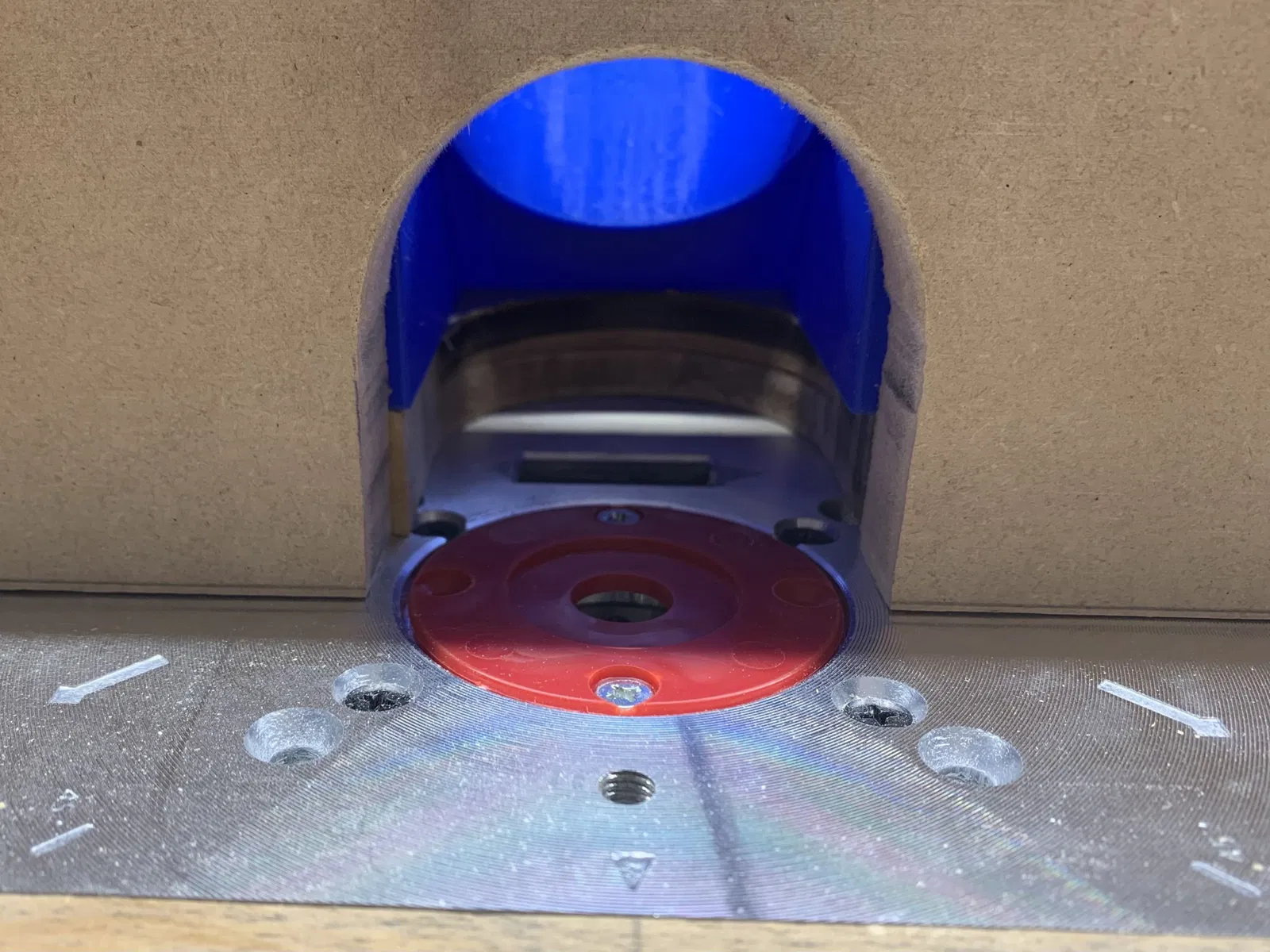

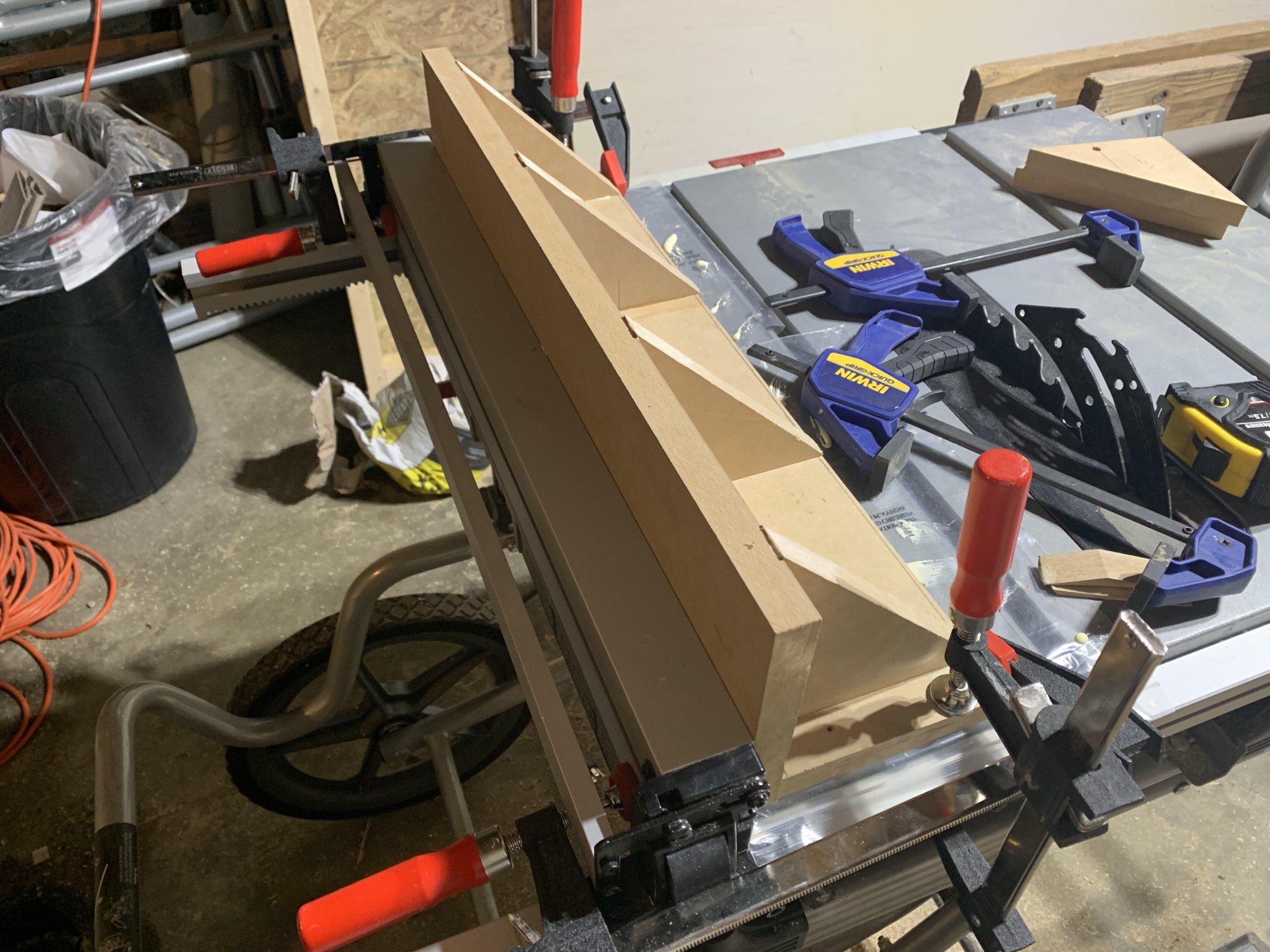

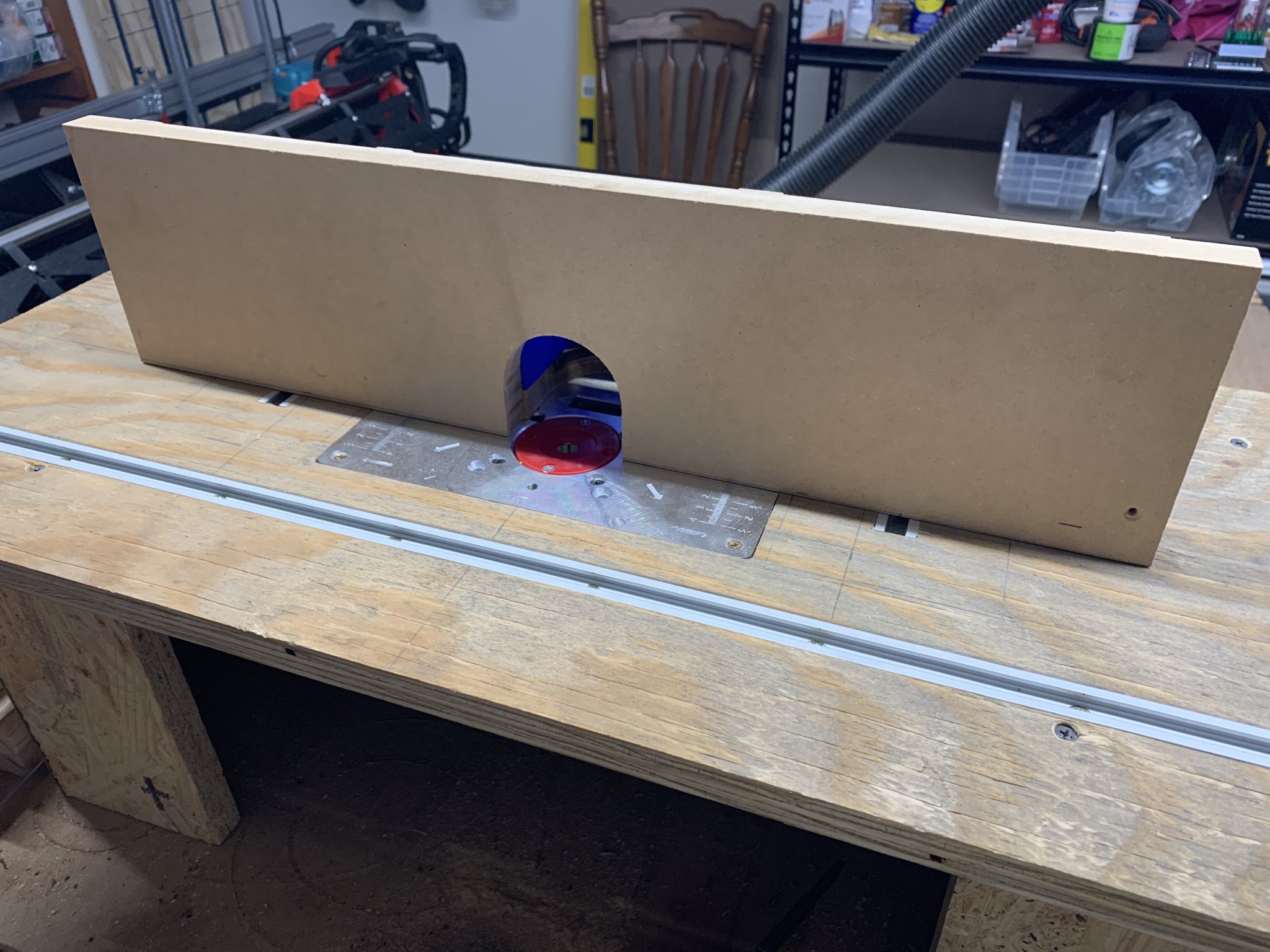

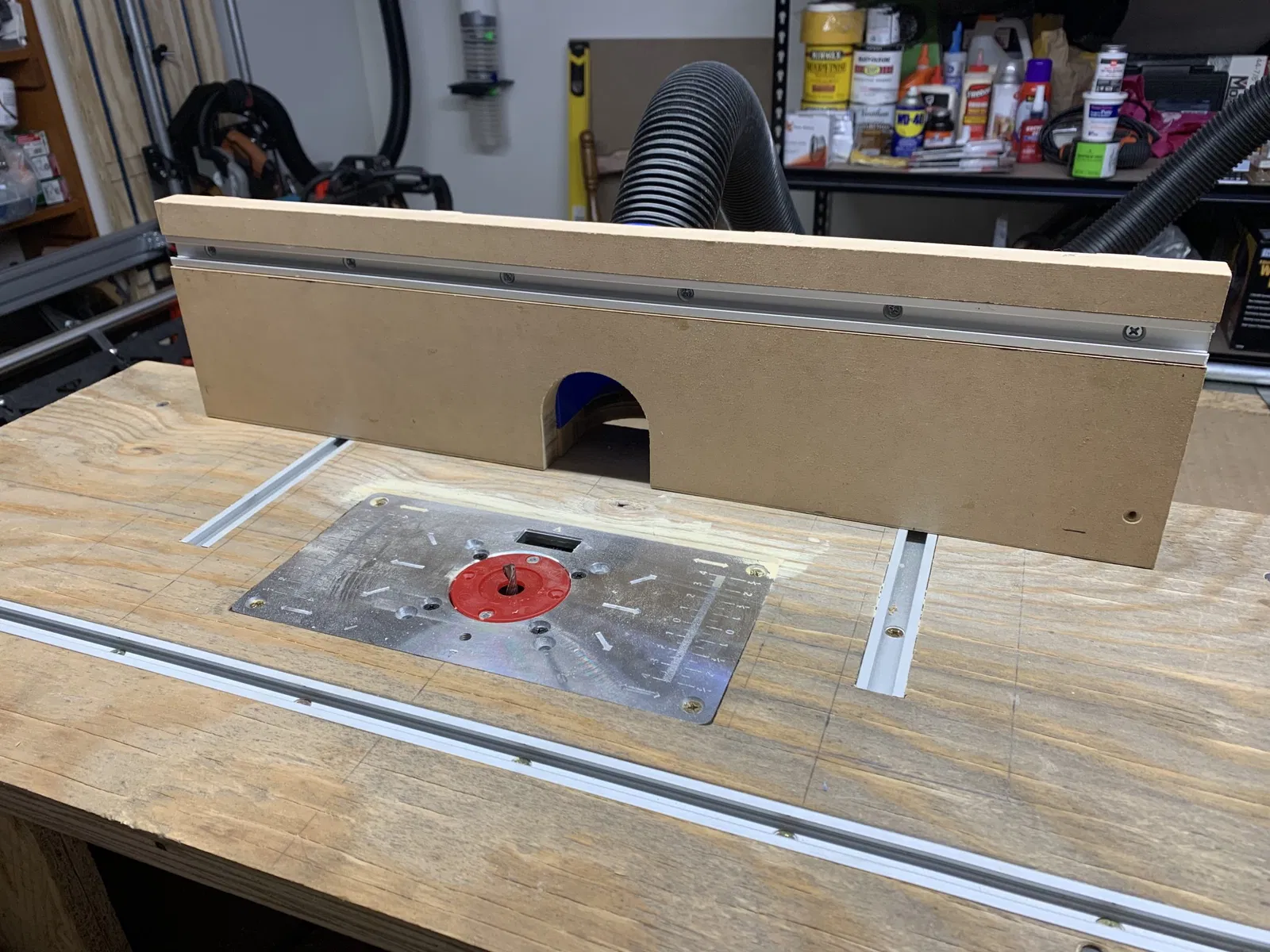

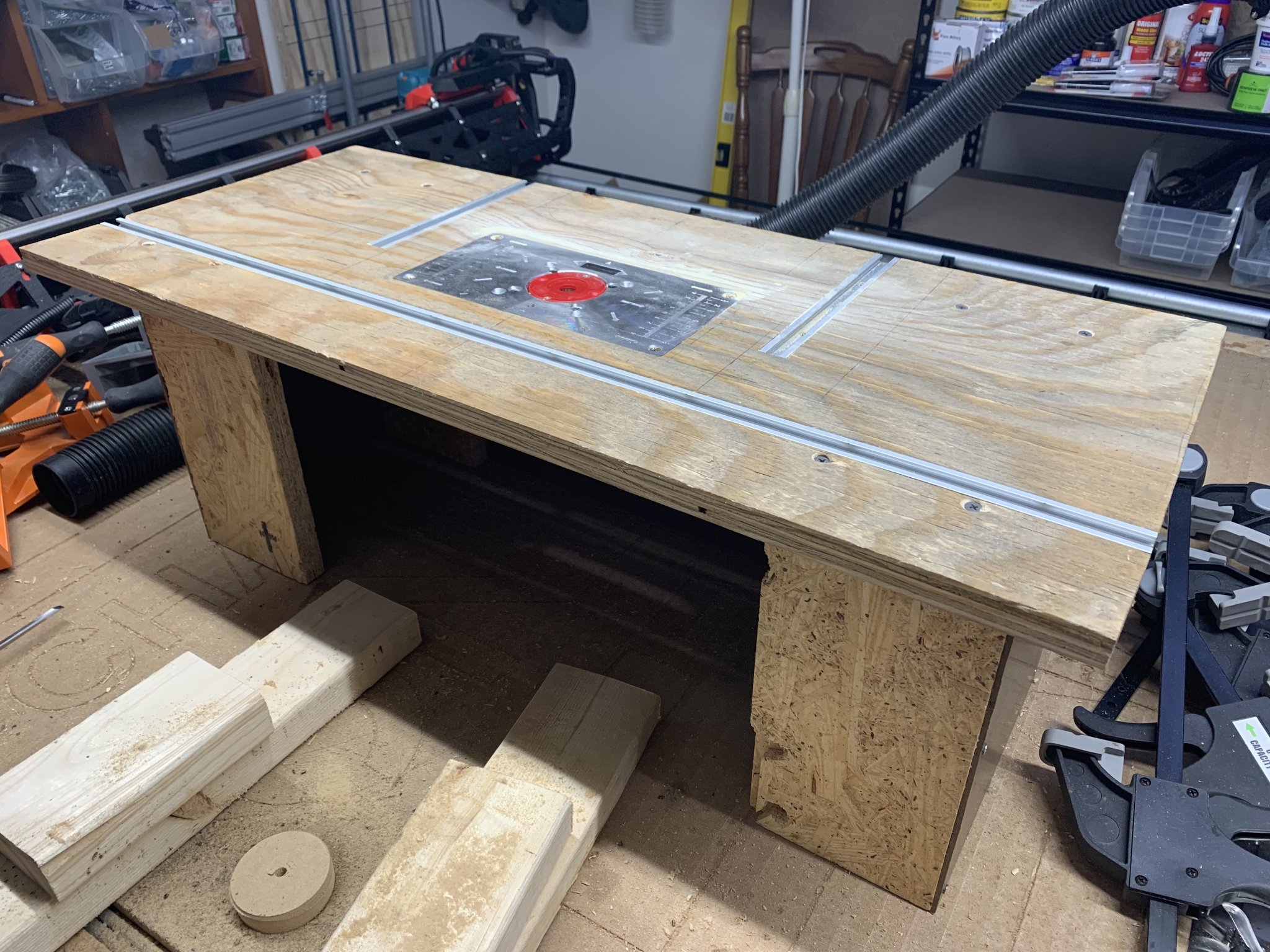

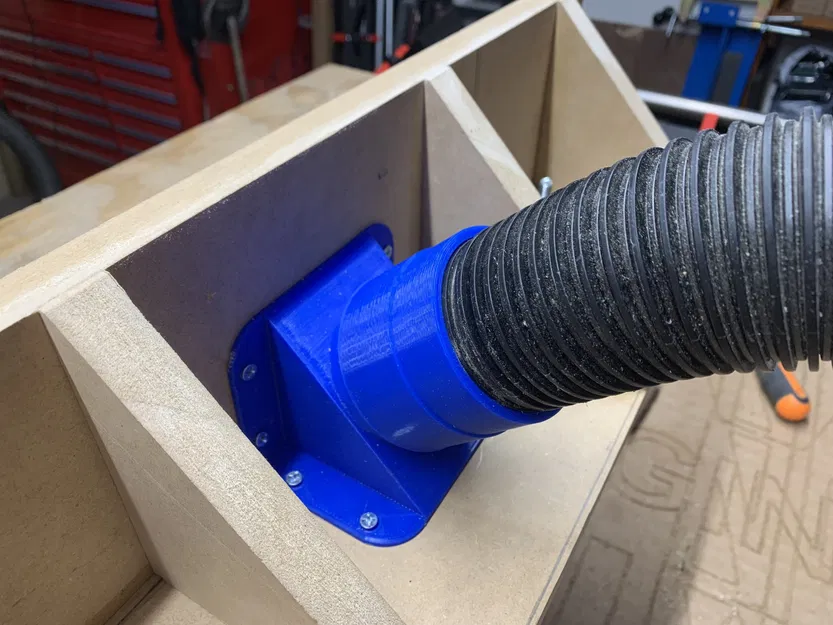

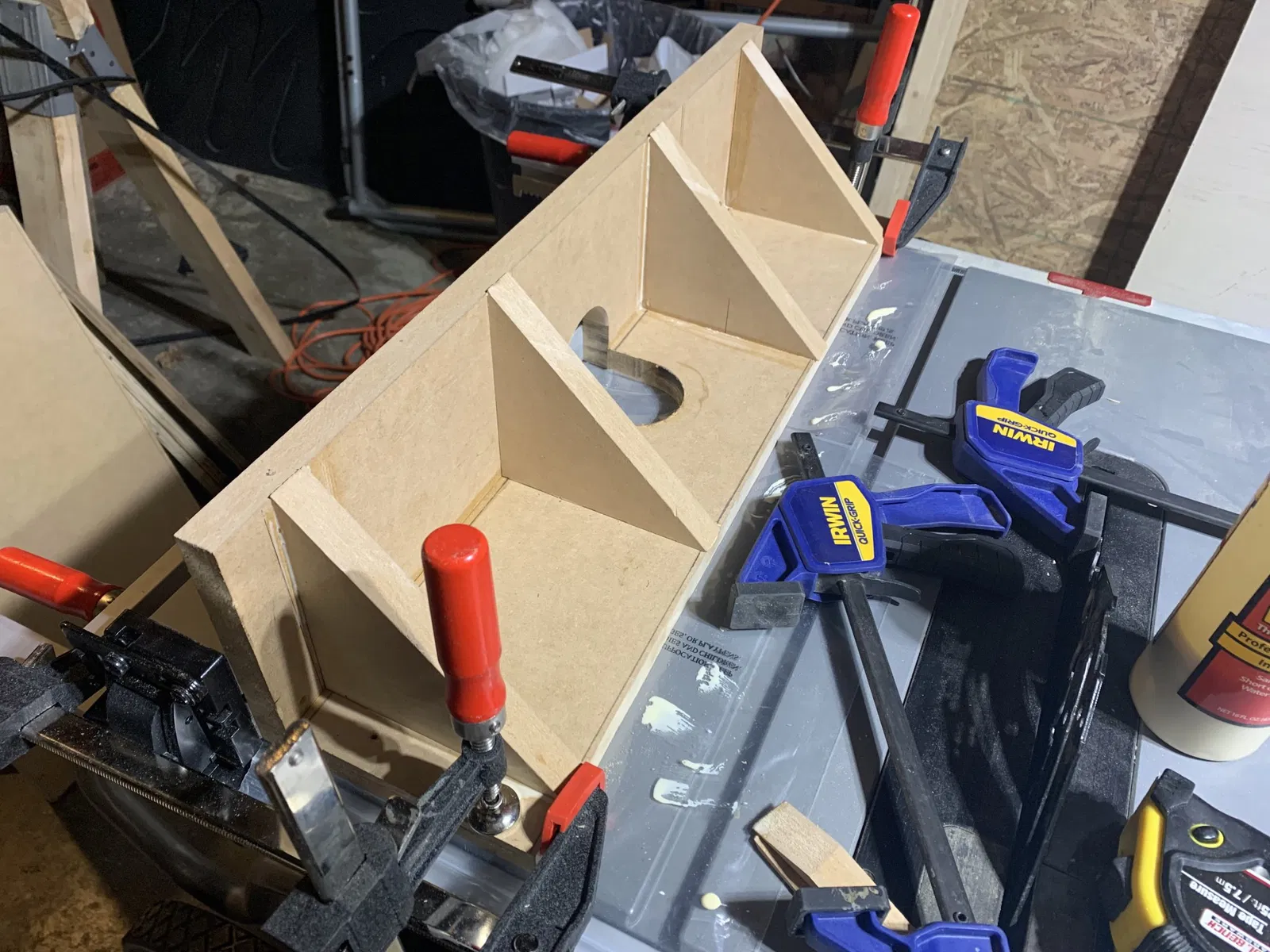

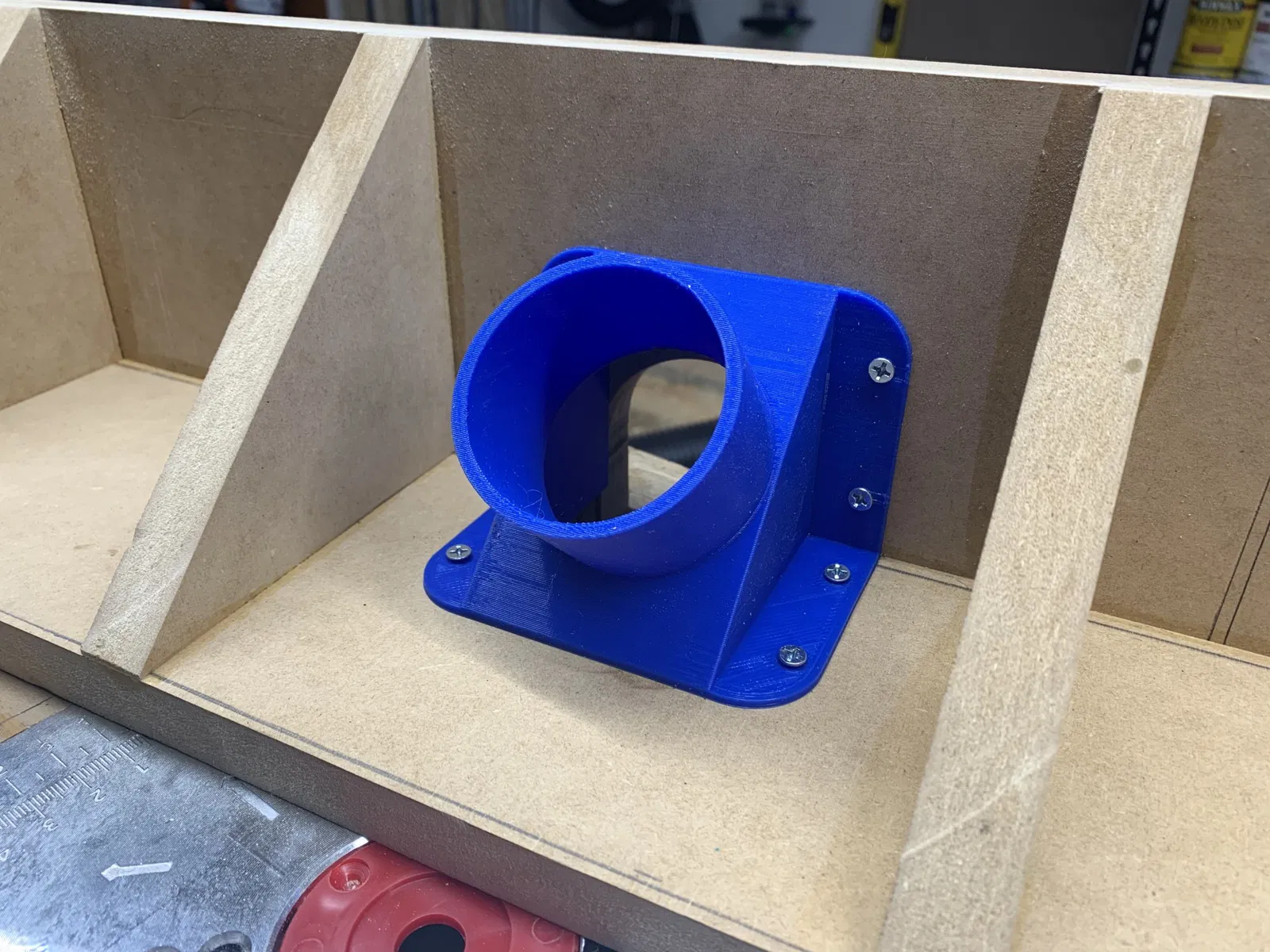

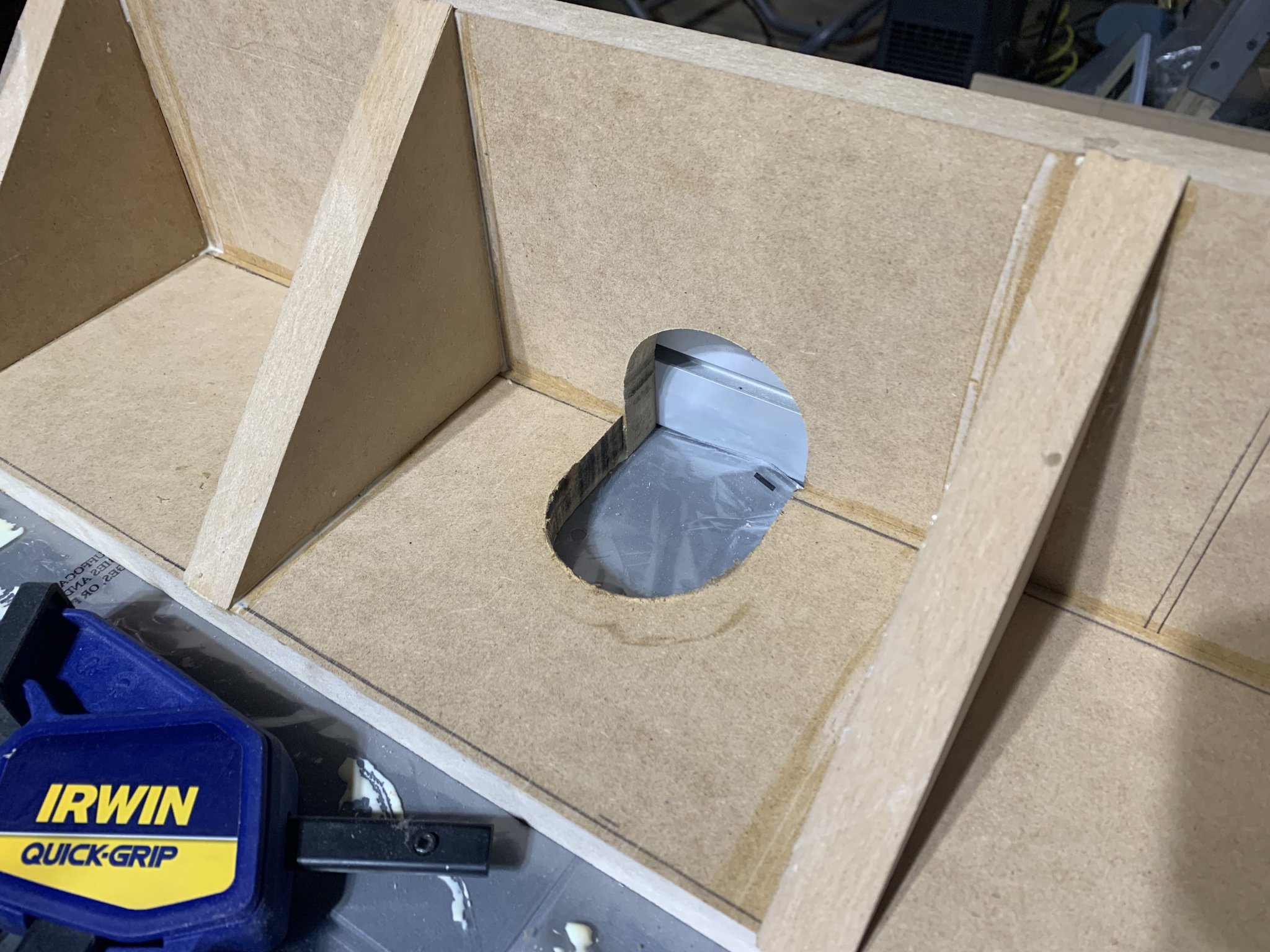

• Đổ đầy: 30% Lưu ý: Chiều cao lớp và độ dày tường được đề xuất là bình thường cho vòi phun 0.6mm, nhưng có thể dễ dàng thực hiện bằng vòi phun 0.4mm, trong đó vòi phun 0.4mm của bạn mô phỏng 0.6mm. Điều này dẫn đến thời gian in nhanh hơn so với cài đặt bình thường cho 0.4. ##### Câu chuyện phía sau Tôi đã lên kế hoạch làm một bàn router từ lâu. Đã đặt hàng một tấm nhôm đúc và một số thanh t-track. Chúng đã chỉ chiếm chỗ trong thời gian dài. Cuối cùng tôi quyết định sử dụng một số mảnh OSB (còn lại từ việc xây dựng bàn LowRider của tôi) để làm chân, mảnh hardboard (còn lại từ việc cắt các thanh LR3 cho cái mà bây giờ sẽ trở thành dầm trung tâm/gantry cho bàn plasma CNC của tôi) để làm vỏ quanh chân, một mảnh plywood thừa mà ai đó đã thực sự bỏ lại sau một dự án công việc, để làm mặt bàn, và một số MDF (còn lại sau khi cắt các tấm YZ LR3 của tôi) để làm hàng rào. Nó không đẹp, nhưng nó sẽ hoàn thành công việc, và tôi không cần nó phải đẹp. Những thứ duy nhất không phải là đồ thừa/mảnh vụn là tấm đúc, t-track, và cổng thu bụi in 3D mà tôi đã thiết kế và in. Tôi đã sử dụng một lưỡi khoan và máy cưa băng để khoét lỗ cho cổng thu bụi ở mặt sau của hàng rào và đáy hàng rào. Tôi đã sử dụng mặt bàn cưa của mình và hàng rào để kẹp vào cho việc dán hàng rào, cố gắng làm cho nó vuông càng nhiều càng tốt. Tôi đang lên kế hoạch thực sự sử dụng bàn router mới để cắt rãnh cho t-track trong hàng rào. PS: Tôi đã lấy cảm hứng cho hàng rào của mình từ video xuất sắc này: Hũ tip PayPal của tôi: https://paypal.me/design8studio Nhiều phiên bản remix LowRider 3 CNC: - Bộ sưu tập LowRider 3 CNC Xem tất cả các mẫu và bản remix của tôi trên F3D: - Mô hình 3D của Design8Studio *Liên kết sản phẩm Amazon là liên kết liên kết.
