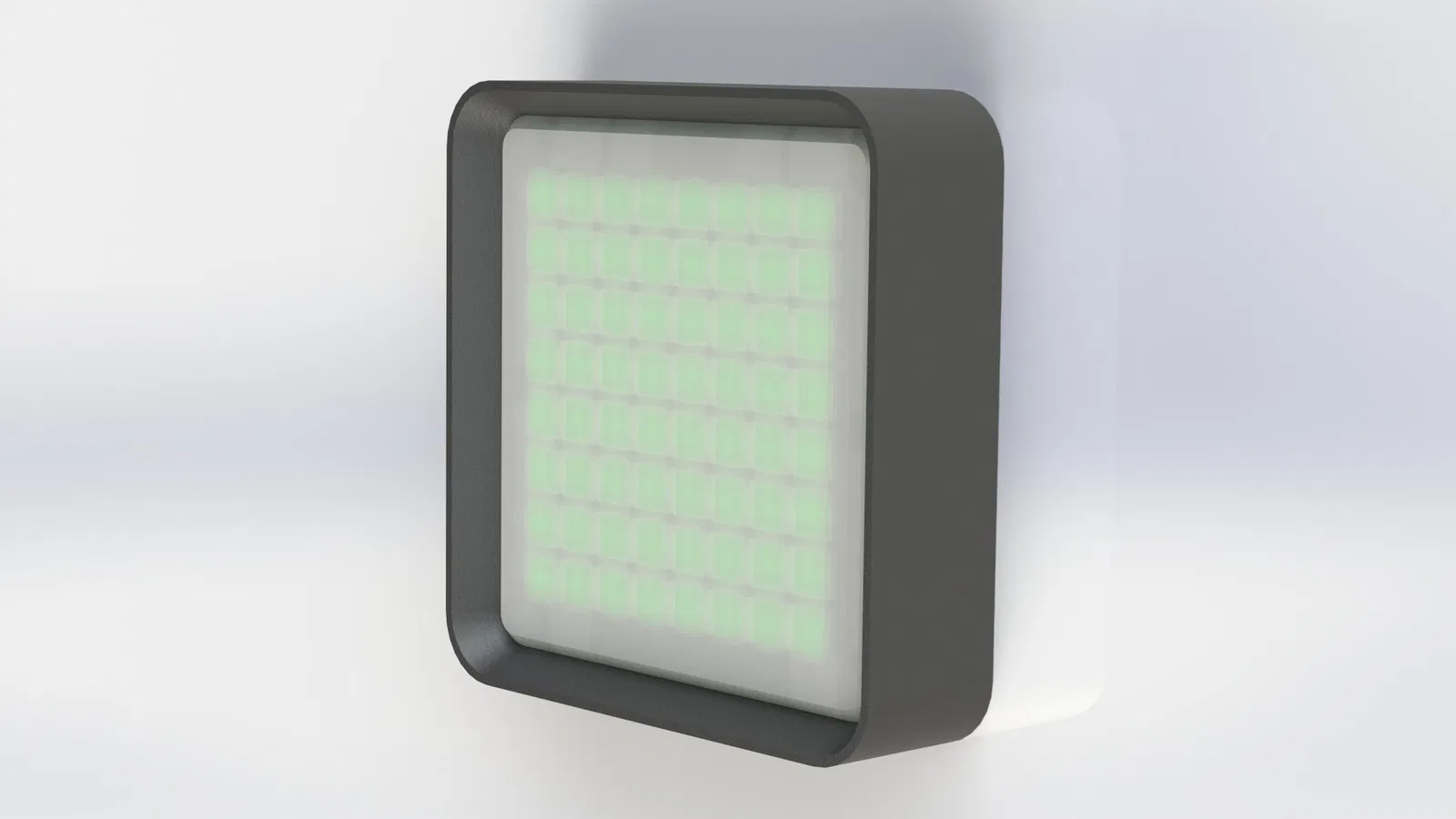

Bảng LED 8x8 cho mô phỏng đua xe với Arduino Nano

Bạn cần - Arduino Nano Liên kết ví dụ

• Ma trận 8x8 Liên kết ví dụ
• 6x Chèn ren m3
• 6x Vít đầu kính m3
• Sợi nhựa trắng cho “Glas”
• Sợi nhựa tối cho lưới
• Sợi nhựa bạn chọn cho phần còn lại Glas In màu trắng để có độ khuếch tán tốt nhất. Làm từ từ và với chất lượng tốt nhất bạn có thể. Đặt vào một số chèn ren m3 bằng một ngọn đuốc nhỏ và vít, hoặc bằng mỏ hàn. Grid Tách biệt các LED khỏi nhau, để không có hiện tượng rò rỉ xảy ra. Phần này chỉ cần trượt vào glas. Chú ý đến các phần điện tử trên ma trận 8x8 của bạn, bạn chỉ có thể gắn nó theo hướng cụ thể. 8x8 Matrix Kết nối ma trận với Arduino. Đặt nó lên hai phần phía trước. Arduino Nano Cài đặt Arduino trong Simhub dưới Tab “Arduino” - “My Hardware” - “Open arduino setup tool” - Bắt đầu từ đầu
• Chọn bo mạch và cổng nối tiếp của bạn
• Kiểm tra WS2812B RGB Matrix ở bên trái
• Chọn chân dữ liệu của bạn, thường là 6 như trong hình
• Đánh dấu “Tôi hiểu….” và tải lên Arduino của bạn Bây giờ bạn có thể sử dụng bất kỳ hiệu ứng nào trong simhub. Tìm kiếm các hướng dẫn trên youtube hoặc trang simhub để biết thêm thông tin. Tôi có thể giới thiệu các hồ sơ từ Daniel Newman Racing Khó để chụp ảnh sắc nét của các LED Frame In với độ phân giải 0.2 hoặc thấp hơn để có bề mặt đẹp ở các khu vực nghiêng phía trước. Kéo dây từ Arduino ra phía sau và đẩy lắp ráp phía trước vào khung. Nó nên ngồi tương đối chắc chắn. Đặt Arduino ở phía sau của khung. Back Đặt vào hai chèn ren cho giá đỡ. Đặt phần sau lên khung và vặn chặt tất cả các phần bằng bốn vít m3 x 16/18. Cảm ơn @_Cor_ đã đóng góp để dẫn dây → cập nhật lên phiên bản v3 Giá đỡ Gắn nó vào thiết bị của bạn và đẩy Spotter/Cờ lên trên nó. Vặn các phần lại với nhau để giữ nó an toàn ở vị trí bằng hai vít m3 x 16. Bạn nên xây dựng hai cái Spotter này, để bạn có hỗ trợ cho bên trái và bên phải ;)
