Móc treo cáp treo tường (mạnh hơn): Được làm lại dựa trên thiết kế tạo sinh

Thiết kế gốc đã tốt, nhưng tôi tự hỏi, liệu tôi có thể sử dụng lượng vật liệu tương đương nhưng làm cho nó mạnh hơn/tốt hơn không? Câu trả lời là có, nhờ vào thiết kế tạo sinh và phân tích ứng suất của Fusion360!

Tôi hy vọng thiết kế cải tiến này sẽ giúp mọi người giữ được trọng lượng nhỉnh hơn một chút với cùng một lượng nhựa!

Cung cấp ở các định dạng 3MF & STEP để giúp cuộc sống của mọi người dễ dàng hơn.

Khuyến nghị in với 4+ lớp bao quanh bằng PETG, ABS/ASA hoặc PC. PLA có thể là một vấn đề vì mặc dù nó cứng và chắc, nhưng nó có xu hướng bị chảy xệ theo thời gian.

Chi tiết

Sự thay đổi ở đây rất đơn giản, mặc dù hơi phản trực giác. Bằng cách đảo ngược một trong các thanh đỡ, khả năng chịu tải trọng tĩnh tổng thể của móc có thể được cải thiện đáng kể, như được chỉ ra bởi mô phỏng. Tôi có ý tưởng để thiết kế lại thanh đỡ này theo cách này từ việc xem xét một số ý tưởng thiết kế tạo sinh mà Fusion360 đã tạo ra khi tôi xem xét cách tốt nhất để chịu trọng lượng trên thiết kế móc này và nó liên tục hiển thị cho tôi hướng thanh đỡ ngược lại bên dưới đường cong của móc, như thế này:

Sau khi tôi mô hình hóa cả hai, phân tích ứng suất cho thấy sự cải thiện đáng kể với lượng sợi in gần như tương đương (nhiều hơn hoặc ít hơn, các thiết kế không hoàn toàn giống nhau).

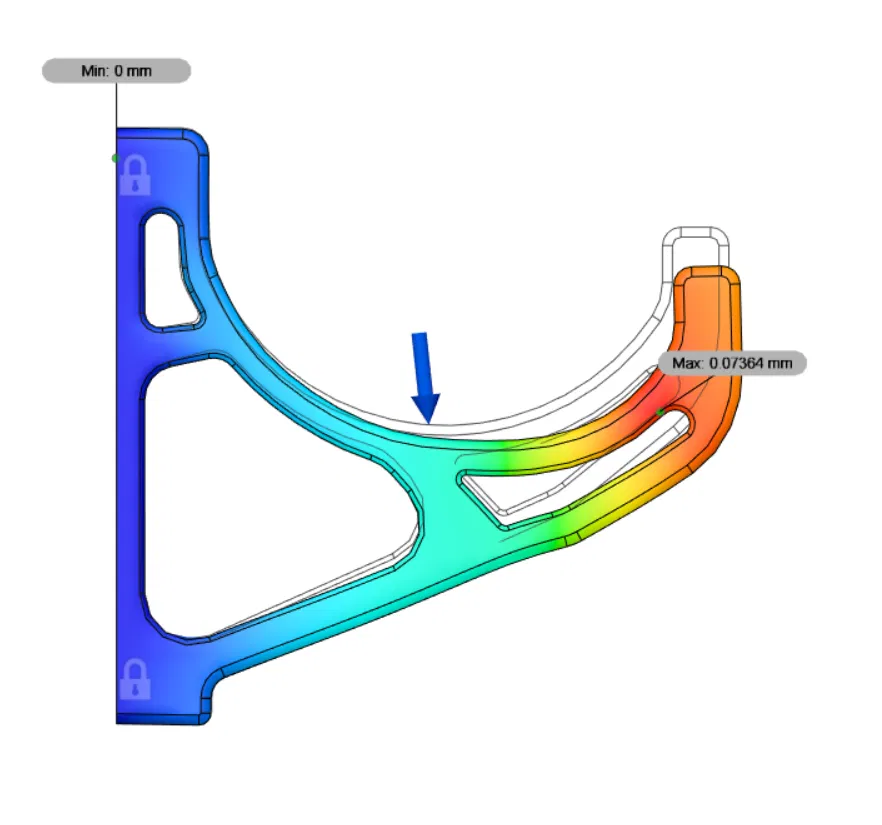

Mô phỏng tải trọng 85 N ở góc 10 độ (~19 lb trọng lượng trên bộ phận mô phỏng đặc 100%) cho thấy độ dịch chuyển ~½ so với thiết kế cũ so với thiết kế mới, chứng tỏ độ cứng và khả năng chịu tải vượt trội. Hệ số an toàn tương đối cũng tăng từ ~7,8 lên 9,2 ở tải trọng này. Hình ảnh so sánh bên dưới. Lưu ý rằng độ dịch chuyển bị phóng đại ở đây để dễ hình dung.

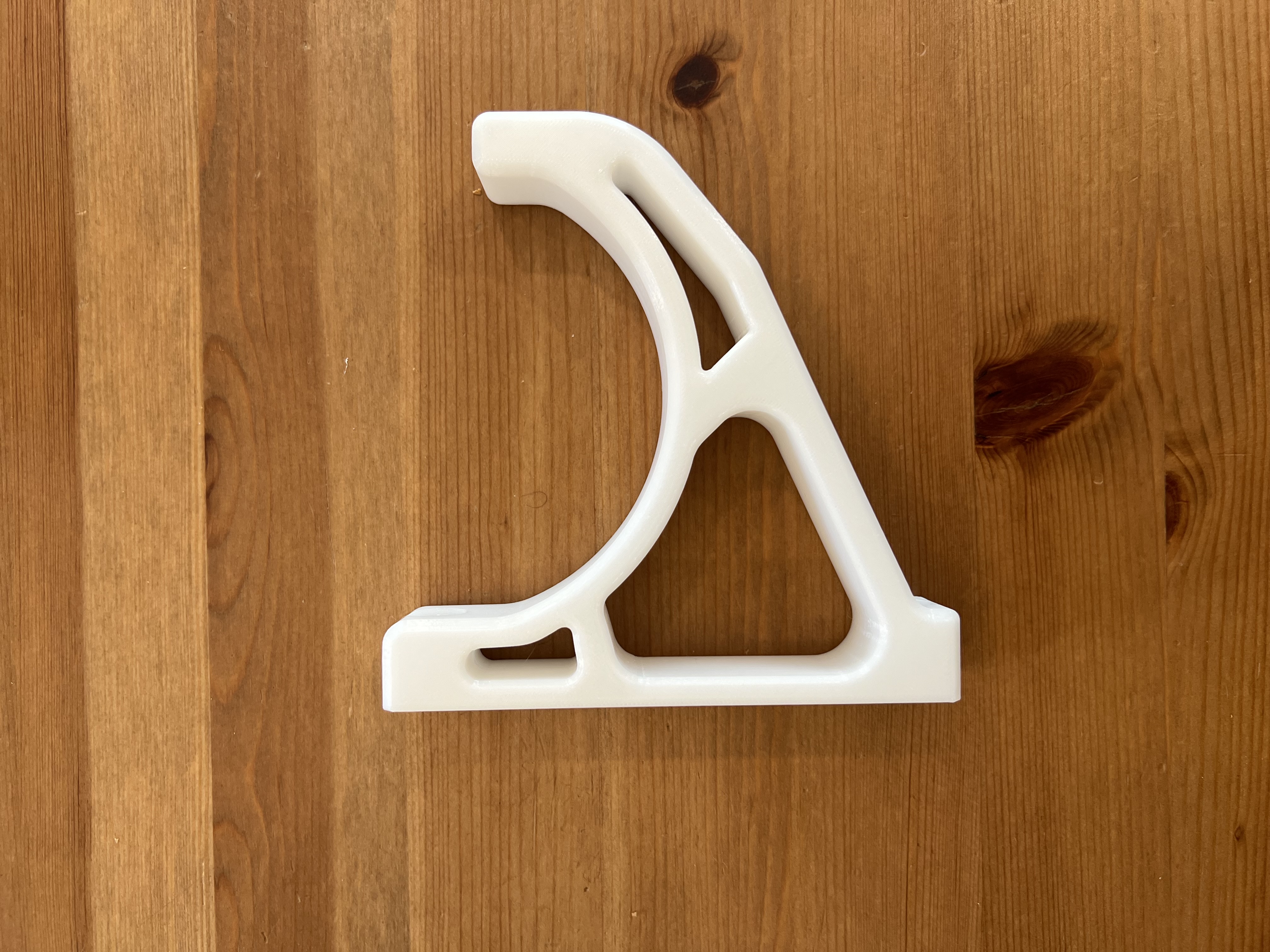

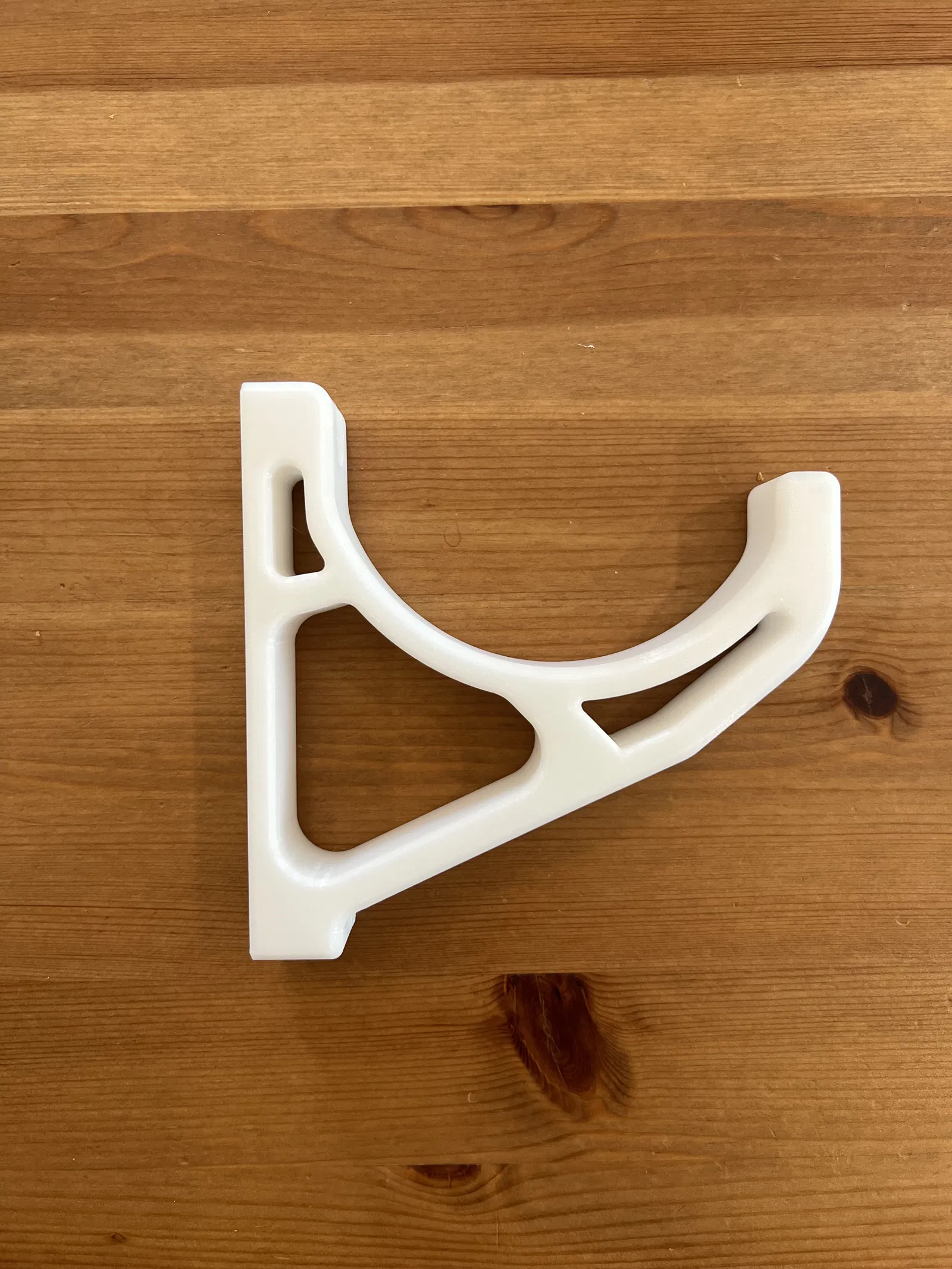

Cũ và mới:
