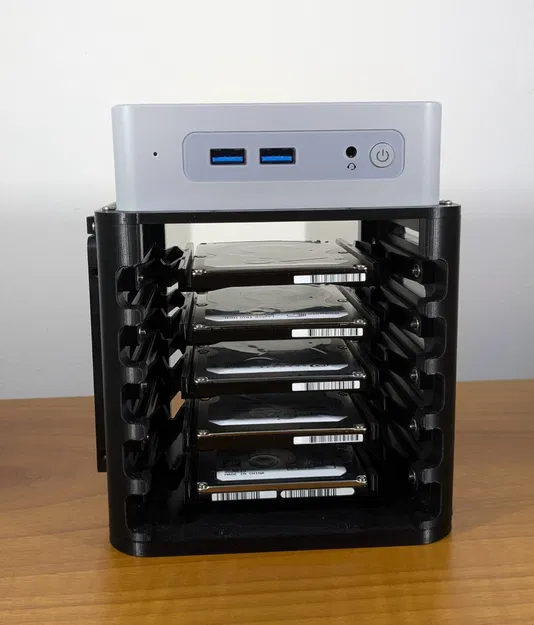

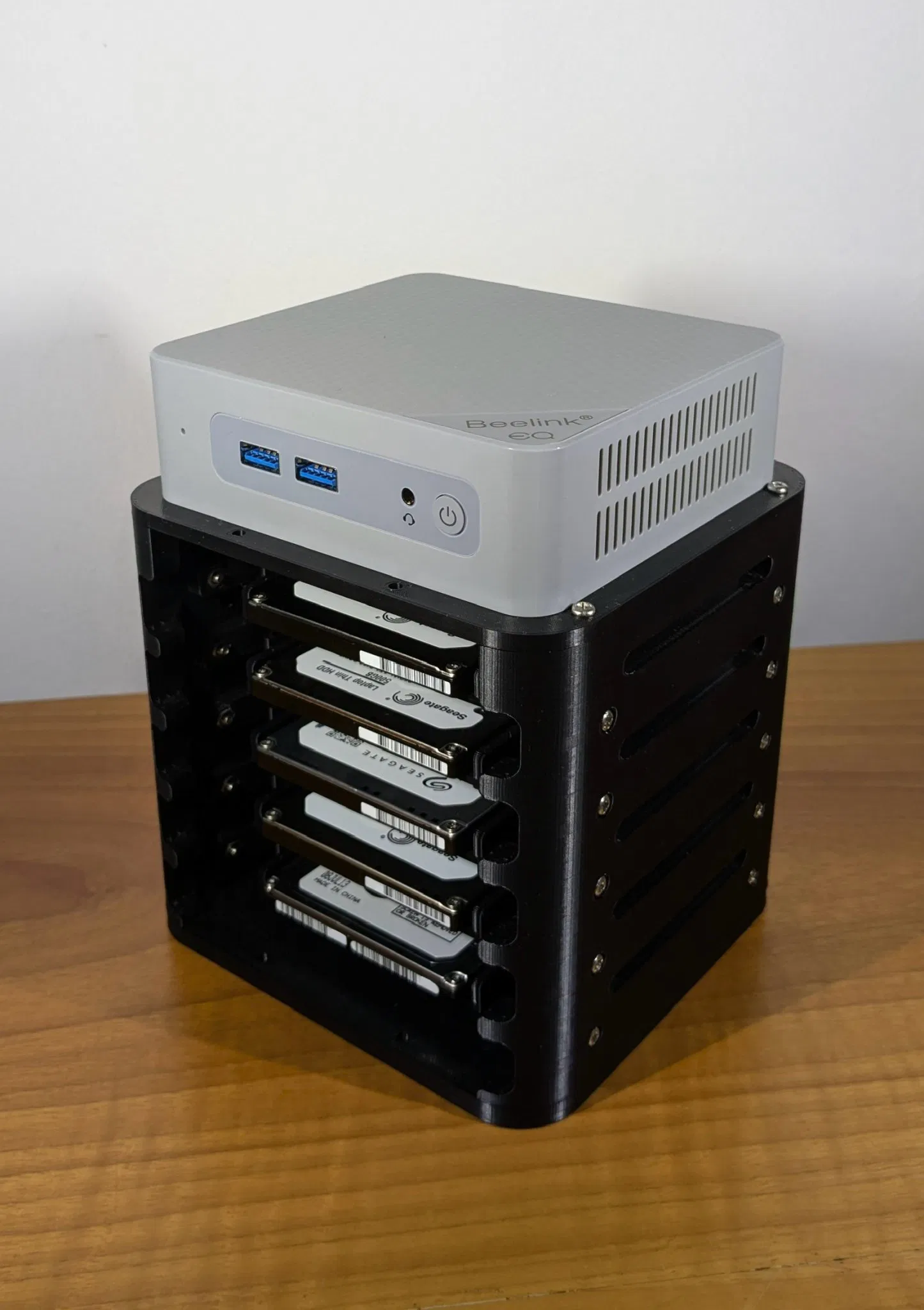

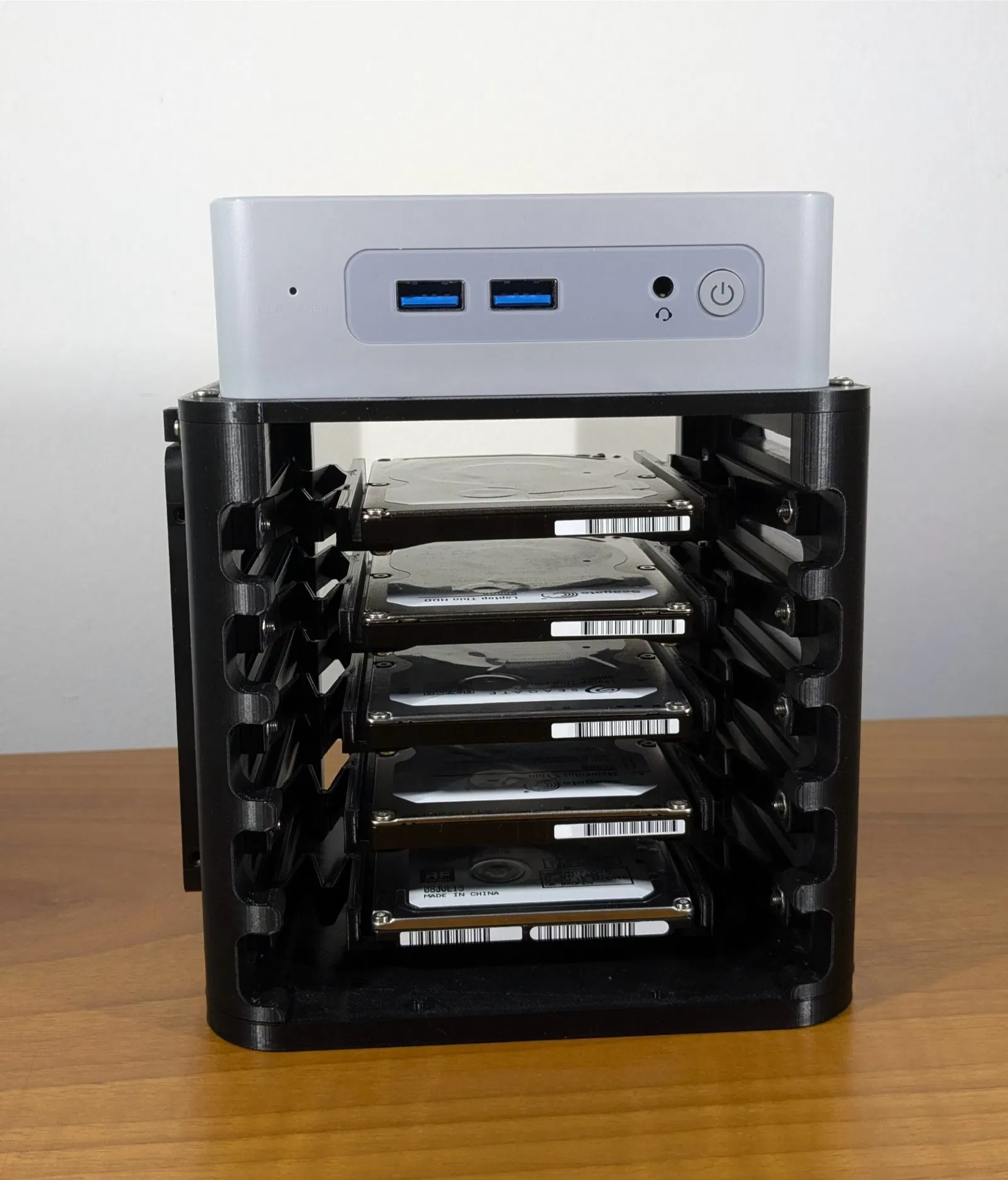

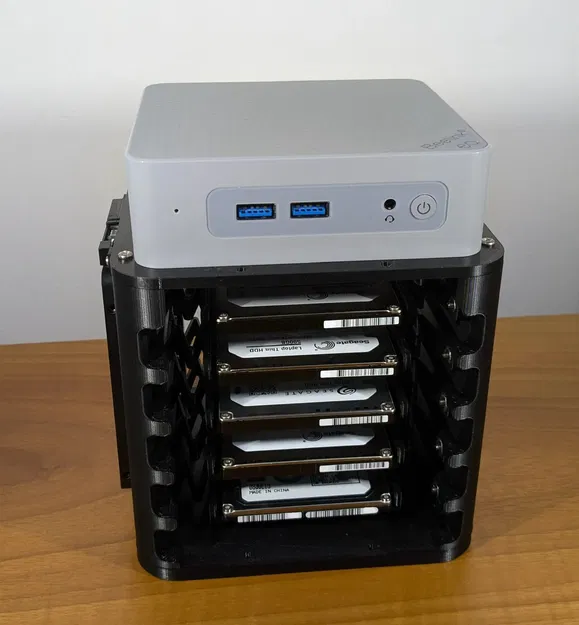

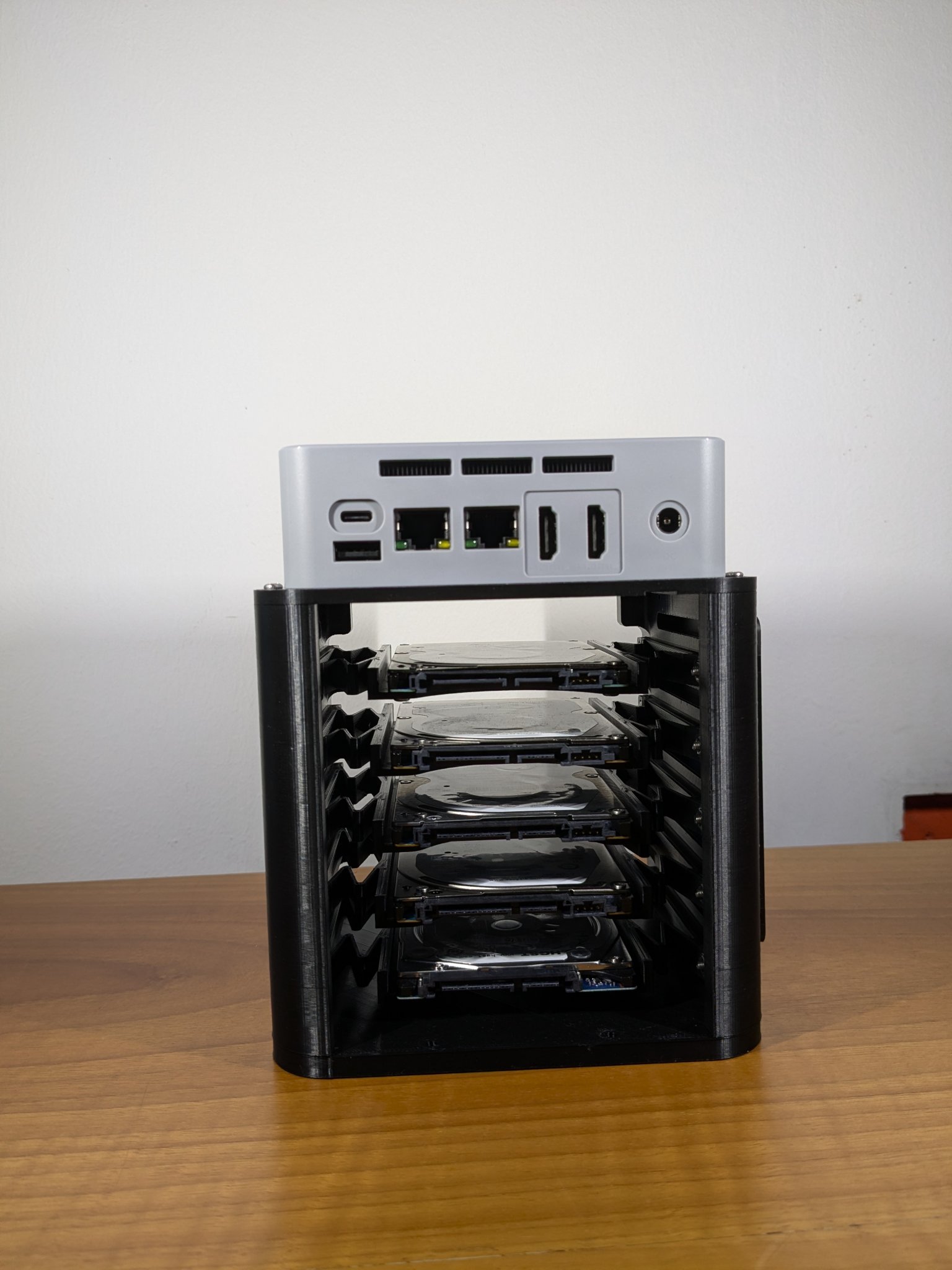

N100 NAS - Bộ lưu trữ 5 ngăn cho mini PC Beelink EQ12

DIY mini PC NAS

DISCLAIMER: mô hình này được xây dựng dựa trên Beelink EQ12, tuy nhiên sau một số nghiên cứu, tôi nghĩ nó cũng nên tương thích với Beelink ser5.

Chào các Maker! Tôi có một số ổ cứng HDD 2.5" nằm xung quanh phòng thí nghiệm của mình đang tích bụi và tôi muốn tận dụng chúng. Vậy tại sao không biến máy chủ N100 của tôi thành một NAS rất tiết kiệm năng lượng? :)

Những thứ tôi đã thêm sau khi chụp ảnh:

• hỗ trợ giúp chèn các khay và giữ chúng ở vị trí trong khi bạn cố định chúng bằng ốc vít
• thêm một chút khoảng cách giữa ổ cứng cuối cùng và đáy vì nó đã gây ra một số rắc rối với việc đi dây

Tính năng:

• Thiết kế này có một số khay giảm rung để tăng tuổi thọ cho ổ cứng HDD của bạn cũng như làm cho toàn bộ NAS yên tĩnh hơn.
• Một số lỗ 3mm đã được thêm vào phần trên và phần dưới để cho phép bạn thêm một số phụ kiện như quạt 120mm trước ổ cứng hoặc một số hướng dẫn quản lý cáp để giữ mọi thứ gọn gàng.

Vật liệu sử dụng:

• Beelink EQ 12 (Intel N100)
• Bộ chuyển đổi NVME sang 5 cổng SATA
• Cáp SATA
• Cáp SATA sang molex
• Bu lông và đai ốc M3
• Chèn ren M3

Mẹo và cài đặt in ấn:

Bạn có thể in left_side.stl và right_side.stl cả theo chiều ngang hoặc chiều dọc. Tôi cá nhân chọn in chúng theo chiều dọc vì nó mang lại bề mặt rất đẹp và mịn màng.

Cài đặt của tôi:

• Vật liệu: PLA
• Nhiệt độ: 210°C (công cụ) 50°C (bàn)
• Tốc độ: 60mm/s
• Hỗ trợ: mọi nơi (chỉ cho các cạnh)

Lắp ráp:

Tất cả các bu lông và đai ốc đều là M3 ngoại trừ 4 cái được sử dụng để cố định mini pc vào tấm trên, đó là những cái nguyên bản được sử dụng cho nắp dưới gốc.

1 - Chuẩn bị mini PC:

1. tháo nắp dưới
2. tháo khay ssd 2.5"
3. ngắt kết nối pcb nhỏ nhưng để lại cáp phẳng gắn với bo mạch chính
4. tháo cả quạt và pcb nhỏ
5. Cài đặt bộ chuyển đổi NVME vào khe M.2 của mini PC

2 - Chuẩn bị các khay:

1. Dán 4 đai ốc M3 cho mỗi khay bằng keo siêu dính
2. Cố định HDD trong khay bằng một số bu lông

3 - Lắp ráp tất cả các phần:

1. Lắp quạt theo cùng một hướng như đã được dự định ban đầu bằng cách sử dụng 3 con ốc M2 nguyên bản. Chỉ cần đặt quạt ở giữa và ấn xuống trong khi bạn vặn chúng để ép chúng vào. Bạn có thể đục một vài lỗ trước bằng đầu tua vít để dễ dàng hơn.
2. Kết nối quạt với bo mạch chính và chèn cáp phẳng vào lỗ hình chữ nhật nhỏ trong khi bạn đặt minipc lên phần đó. Nó nên khít hoàn hảo với phần nhô ra.
3. Sử dụng 4 con ốc nguyên bản để cố định mini PC trên phần trên.
4. Đặt 4 ốc chèn M3 cho mỗi phần bên (2 ở trên và 2 ở dưới).
5. Giữ cáp phẳng nhô ra bên phải và vặn chặt phần trên, bên trái, bên phải và dưới cùng với 8 con ốc M3.
6. Kết nối cáp phẳng với pcb nhỏ
7. cố định pcb vào bên với các con ốc nguyên bản (hoặc một số ốc tự khoan).
8. kết nối cáp SATA với bộ chuyển đổi TRƯỚC KHI chèn HDD
9. trượt các khay có HDD vào các khe và cố định chúng bằng một số ốc M3

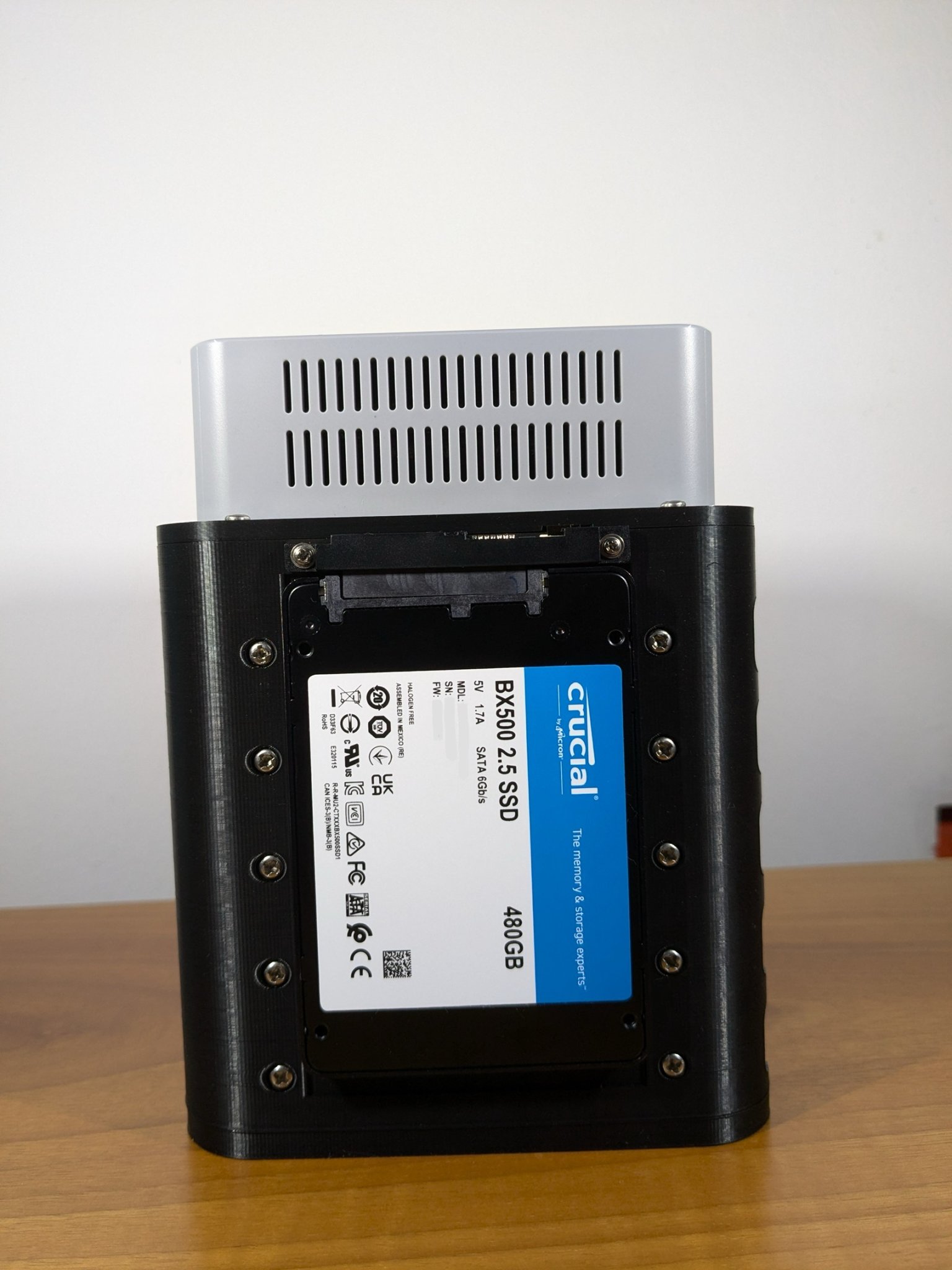

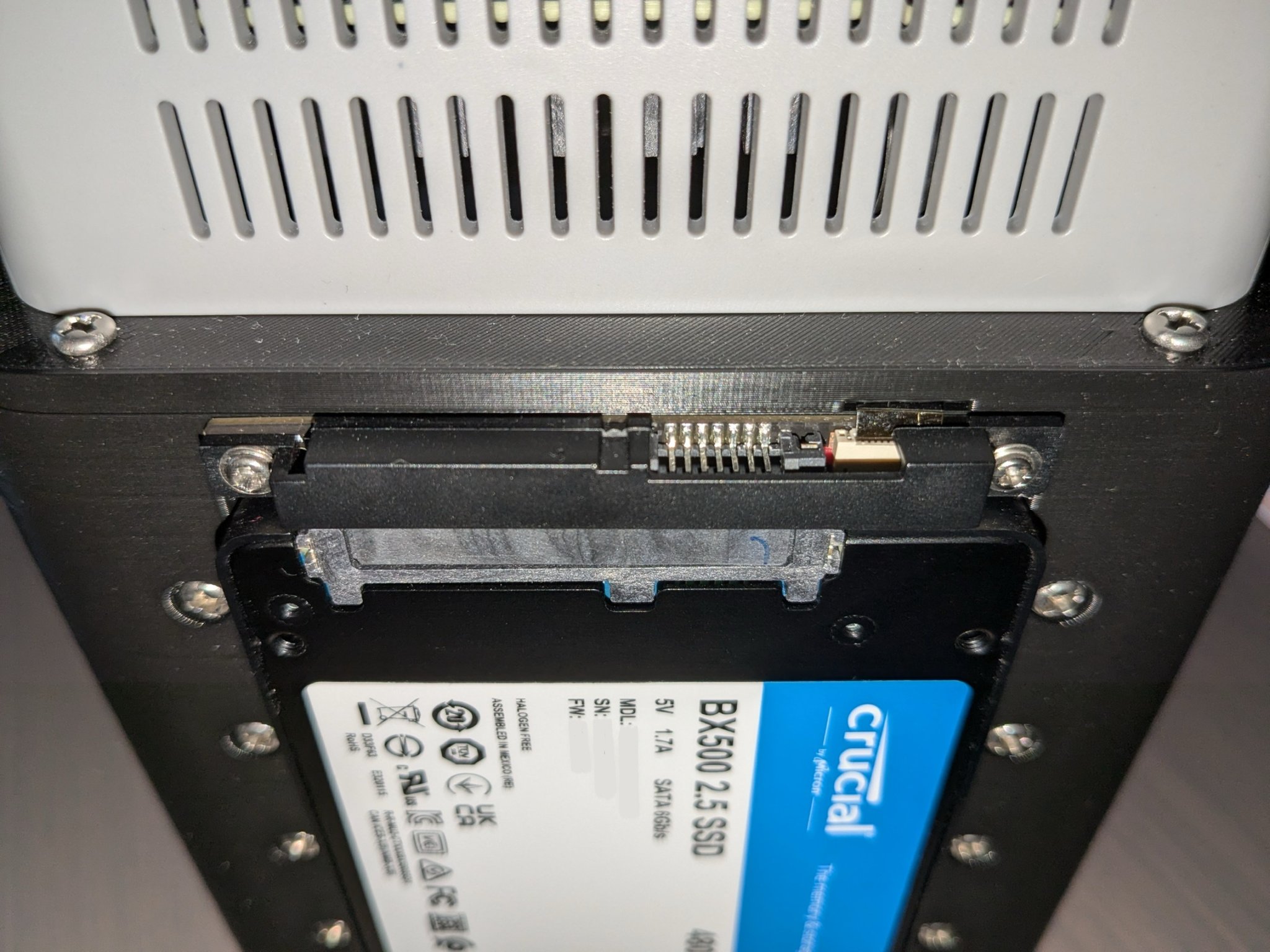

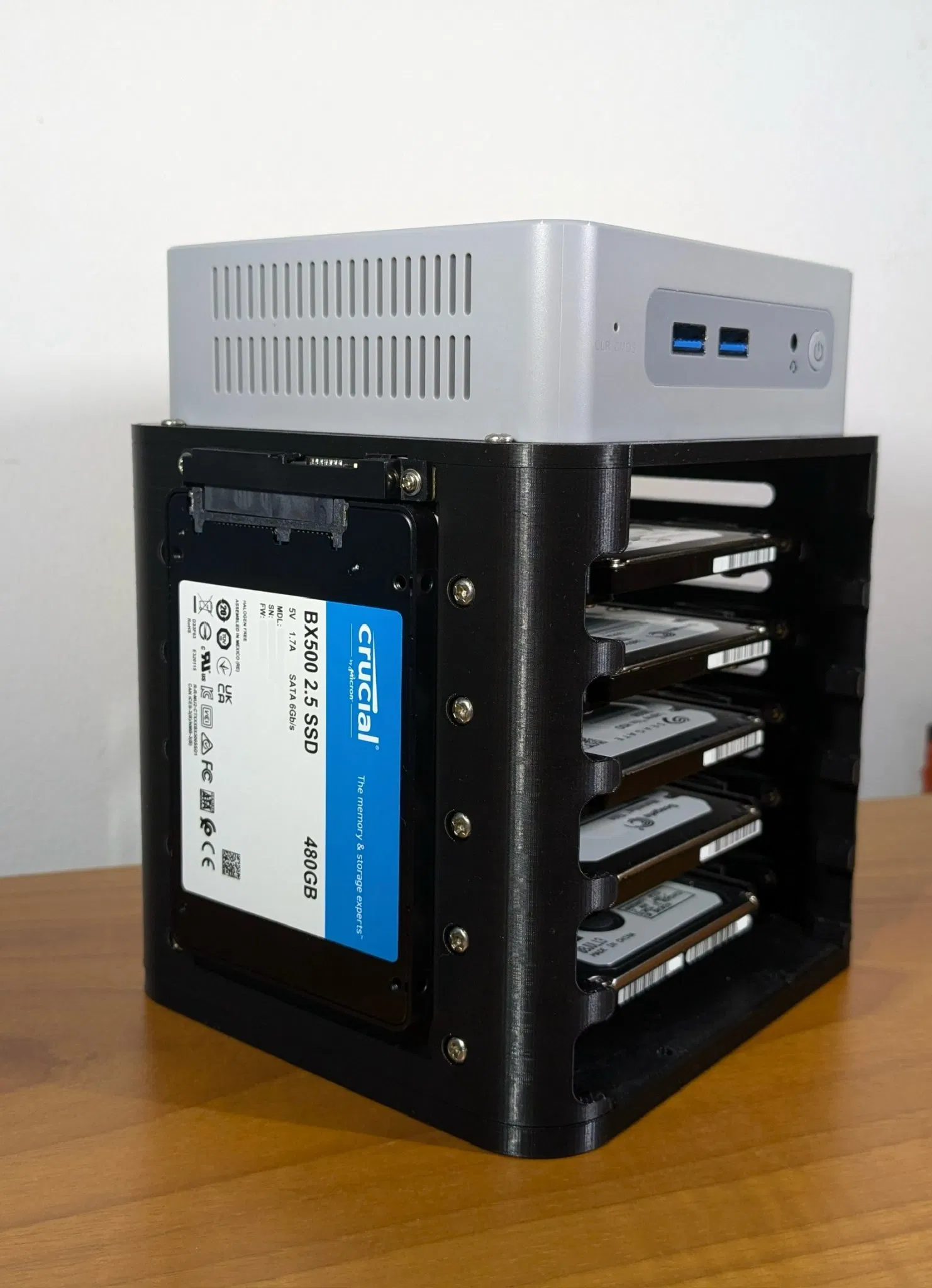

10. trượt một SSD SATA vào khe bên (kết nối đủ để giữ nó ở vị trí)

Tất cả những gì bạn cần làm bây giờ là cắm mọi thứ và bạn đã xong!

Thông tin bổ sung:

Với nguồn điện, tôi sử dụng một bộ nguồn bên ngoài nhưng bất kỳ bộ nguồn 5v nào có ít nhất 3A cũng sẽ hoạt động vì HDD 2.5" chỉ cần 5v để hoạt động.

Cho tôi biết bạn nghĩ gì nhé!

Chúc bạn in ấn vui vẻ! Chúc bạn vui vẻ!!! :)
