Khay lưu trữ LEGO Brickfinity cho ngăn kéo IKEA ALEX

Về Brickfinity

Brickfinity là một giải pháp lấy cảm hứng từ Gridfinity cho các đơn vị lưu trữ Ikea ALEX. Nó được thiết kế riêng cho đơn vị ALEX có 6 ngăn kéo rộng (804.854.23). Bởi vì nó có kích thước độc đáo, Brickfinity không tương thích với Gridfinity (mặc dù tôi chắc chắn rằng ai đó có thể remix/phát triển một số thiết kế Gridfinity để phù hợp).

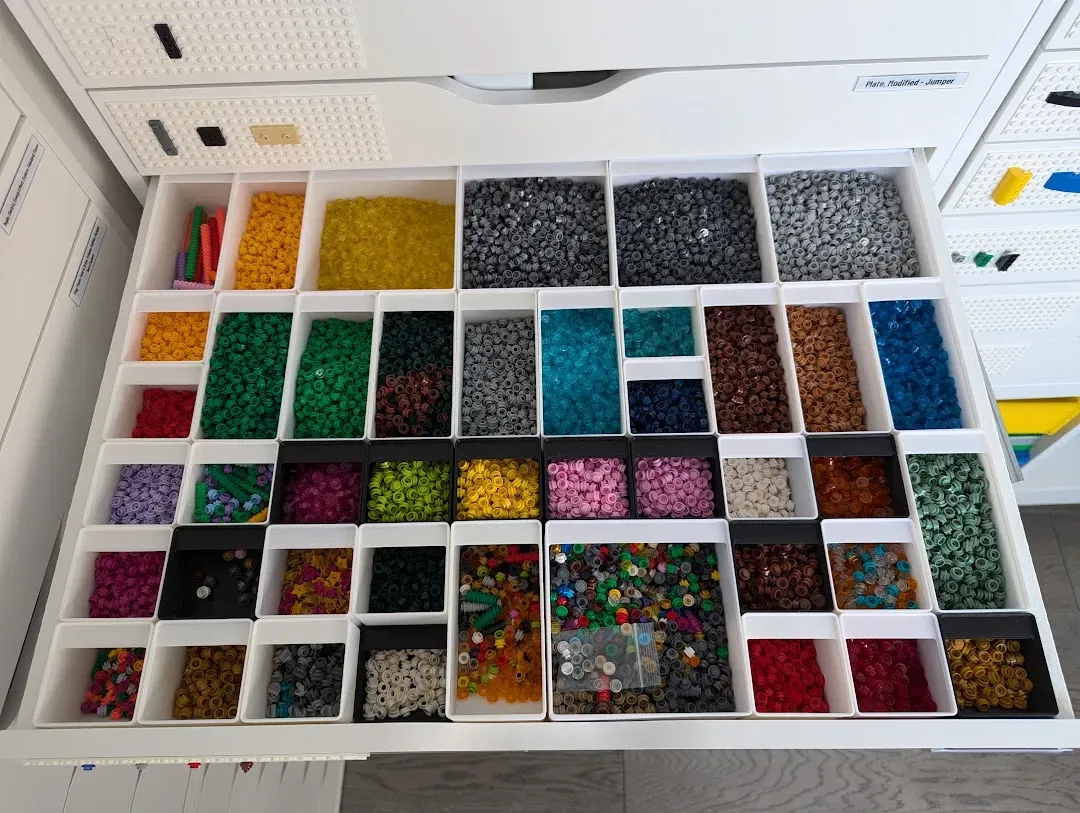

Brickfinity dựa trên một lưới 60mm, điều này tối đa hóa không gian có sẵn trong một ngăn kéo ALEX. Một bố trí đầy đủ trong một ngăn kéo sẽ có chiều rộng 10 đơn vị và chiều sâu 7 đơn vị. Chiều cao của các thùng Brickfinity chiếm toàn bộ chiều cao của 3 ngăn kéo “ngắn” ở trên cùng trong một đơn vị ALEX, và do đó, Brickfinity sẽ ít hữu ích hơn nếu bạn chưa sửa đổi các ngăn kéo ALEX của mình để có thể mở hoàn toàn. Tôi gợi ý sửa đổi chúng sử dụng kỹ thuật này. Tôi cũng đã làm mỏng các bức tường để có một tùy chọn in nhanh mà vẫn tương đối mạnh mẽ. Các thùng bao gồm một đáy tròn “dễ lấy”, và một khe nhãn cho hệ thống nhãn của Tom Alphin cũng rất tiện lợi để kéo thùng ra khỏi ngăn kéo. Tôi đã tạo ra một thùng nửa chiều cao có ích cho việc lưu trữ số lượng lớn các loại nhỏ. Nếu bạn lấp đầy một ngăn kéo đầy bằng các thùng nửa chiều cao, bạn sẽ lưu trữ được 140 phần tử độc đáo!

Brickfinity được đo bằng chiều rộng (thường là 1 hoặc 2) x chiều sâu (1 - 5) x chiều cao (1 hoặc 2) bằng các số nguyên. Chiều cao 1 tương ứng với các thùng nửa chiều cao, vì vậy hãy nhớ điều đó.

Lưới

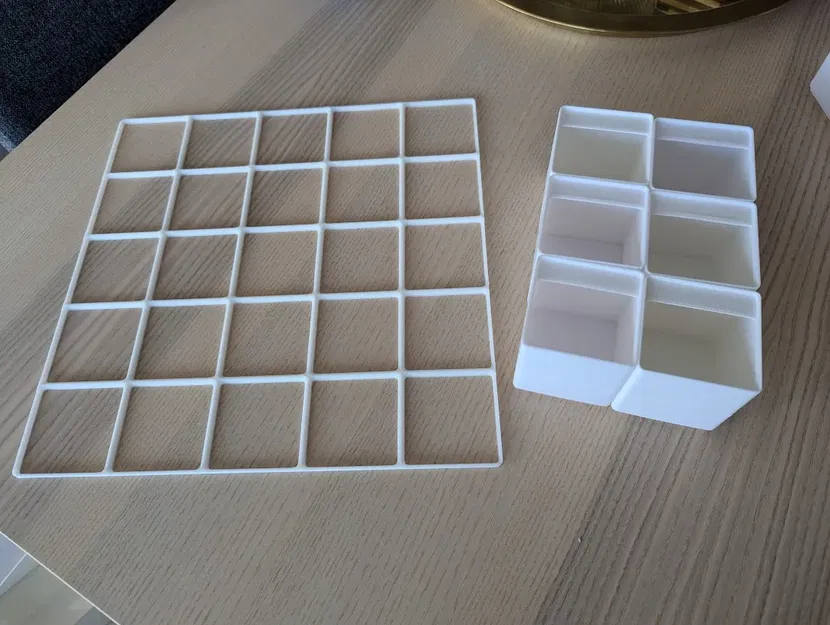

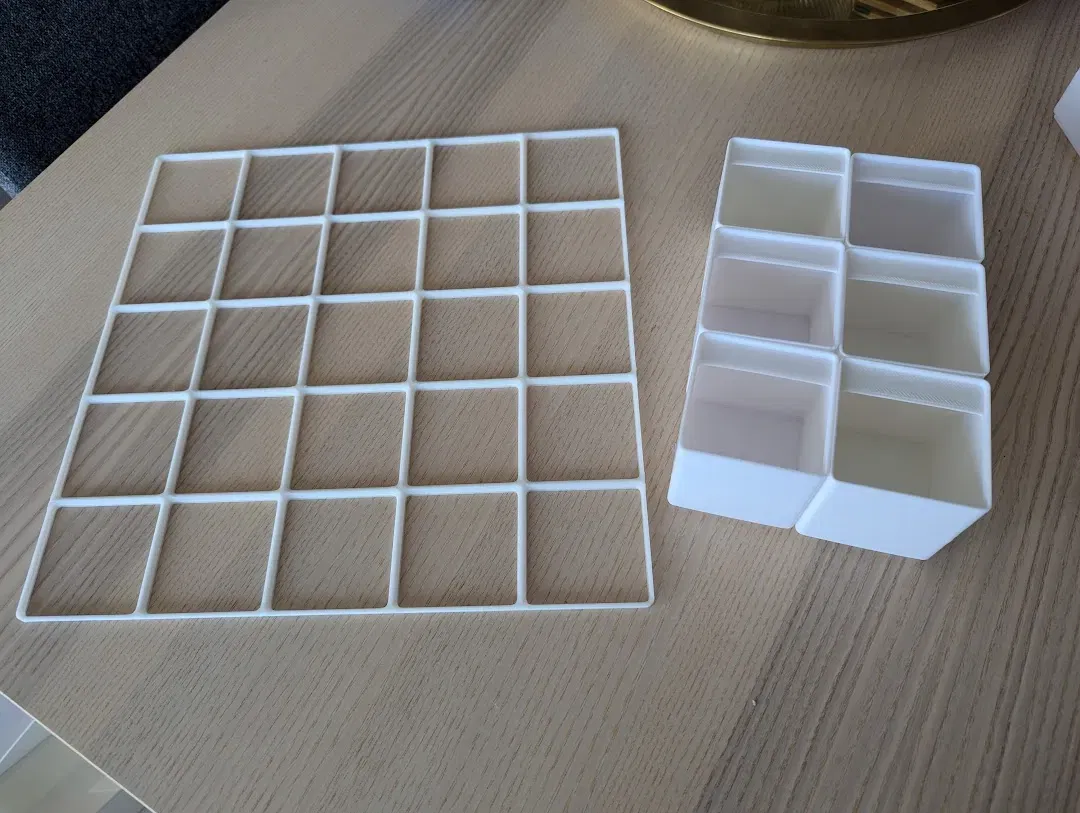

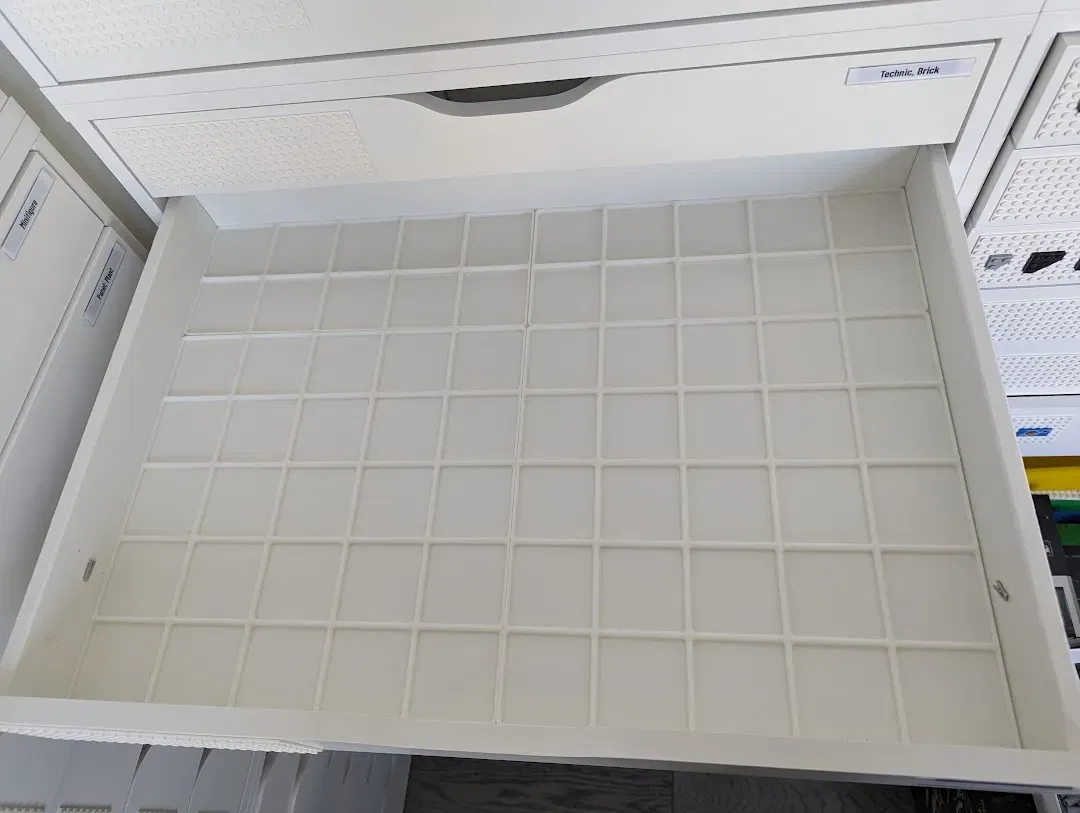

Có hai tùy chọn cho việc phủ đầy trong một ngăn kéo - 10 rộng x 7 sâu.

Tùy chọn Lưới 1 (được thiết kế cho các máy in 256x256x256 mm thông dụng)

• 2x3 (1x)
• 2x4 (1x)
• 3x4 (2x)
• 4x4 (2x)

Tùy chọn Lưới 2 (được thiết kế cho các máy in định dạng lớn)

• 2x5 (2x)
• 5x5 (2x)

Các thùng

Nói chung, tôi đang sử dụng các tùy chọn 1x1x2, 1x2x2 và 2x2x2 nhiều nhất. Vì Brickfinity được thiết kế cho đồ nội thất, chứ không phải ngược lại, kích thước có chút không thuận lợi cho các yếu tố phổ biến như các tấm 8x8. Để lưu trữ một trục 32L, bạn sẽ muốn in một thùng 1x5. Tôi cũng thường xuyên sử dụng các thùng nửa chiều cao 1x1x1 cho dụng cụ minifigure hoặc để phân loại nhanh. Tôi in tất cả các thùng nửa chiều cao với màu khác để tôi biết có thứ gì bên dưới chúng khi nhìn vào một ngăn kéo.

Tôi cũng đã bao gồm một mẫu cho một ngăn kéo nửa chiều cao 2x3x1 với các vách ngăn để tạo ra 15 ngăn. Tôi sử dụng 2 cái này xếp chồng cho các yếu tố như các viên gạch chữ cái.

Lưu ý quan trọng: đối với các ngăn kéo rộng gấp đôi, tôi đã gặp vấn đề về độ thò ra ở khe nhãn nghiêng khi sử dụng P1S của mình, trừ khi tôi đặt chiều cao lớp là 0.24mm. Tôi nhận thấy rằng mật độ đổ đầy không quan trọng.

Nguồn/OnShape

Một tệp OnShape tham số cho cơ sở và các thùng mà bạn có thể sao chép để tạo ra thiết kế của riêng mình có sẵn tại đây. Xin cảm ơn /u/cram42 vì tệp Gridfinity tham số gốc.

Tôi cũng đã tạo một tệp OnShape tham số cho các ngăn chia có sẵn tại đây. Bạn có thể sử dụng điều này để tạo ra các ngăn có kích thước khác nhau với một số lượng ngăn chia độc đáo.

Và, tất nhiên, một lời cảm ơn lớn đến Zach Freedman vì tất cả công việc của anh ấy trên hệ thống Gridfinity.

Mẹo in ấn

Tôi đã in lưới sử dụng một Elegoo Neptune 4 Max và một Ender 5 Plus. Tôi đã in ngăn sử dụng một Elegoo Neptune 4 Max, Ender 5 Plus, Ender 3 S1 và một BambuLab P1S. Tôi không phải là một chuyên gia in 3D, nhưng các cài đặt chung của tôi là:

• Vật liệu: eSun PLA+, Sunlu PLA+, BambuLab PLA Basic
• Kích thước đầu phun: 0.6mm
• 2 vòng tường, 3 lớp đáy, 3 lớp trên cùng
• 10% độ đầy, mẫu chớp
• Không có viền hoặc hỗ trợ
• Chiều cao lớp: 0.3-0.4mm (lưu ý rằng đối với các ngăn rộng, hãy xem xét chiều cao lớp 0.24mm nếu bạn thấy vấn đề lòi ra trên nhãn)
